Mạch điều khiển tốc độ động cơ 1 pha là một mạch điện tử dùng để thay đổi tốc độ quay của động cơ điện xoay chiều (AC) 220V. Nguyên lý cốt lõi của mạch này là điều chỉnh điện áp trung bình cấp vào động cơ, thường thông qua phương pháp điều khiển góc mở pha sử dụng linh kiện bán dẫn công suất như TRIAC. Bằng cách thay đổi thời điểm kích dẫn TRIAC trong mỗi nửa chu kỳ của dòng điện, mạch sẽ “xén” bớt một phần sóng sin, làm giảm điện áp hiệu dụng và từ đó giảm tốc độ motor. Đây là giải pháp đơn giản và tiết kiệm chi phí cho các ứng dụng không yêu cầu độ chính xác cao.
Những điểm chính về mạch điều khiển tốc độ động cơ 1 pha
Nguyên lý cơ bản: Hoạt động dựa trên việc thay đổi điện áp cấp cho motor bằng cách điều khiển góc kích của TRIAC.
Linh kiện cốt lõi: Bao gồm TRIAC, DIAC, biến trở (chiết áp), tụ điện và điện trở.
Ưu điểm: Cấu trúc đơn giản, giá thành rẻ, dễ lắp ráp và sửa chữa.
Nhược điểm: Hiệu suất không cao, gây méo sóng hài, moment xoắn yếu ở tốc độ thấp.
Ứng dụng phổ biến: Điều khiển tốc độ quạt, máy bơm nhỏ, máy xay sinh tố, các dụng cụ cầm tay.
Một số mạch điều khiển tốc độ động cơ 1 pha phổ biến
Hiểu được những điểm cốt lõi này sẽ giúp anh em dễ dàng đi sâu vào từng phần chi tiết hơn về cách mạch hoạt động và ứng dụng nó trong thực tế.

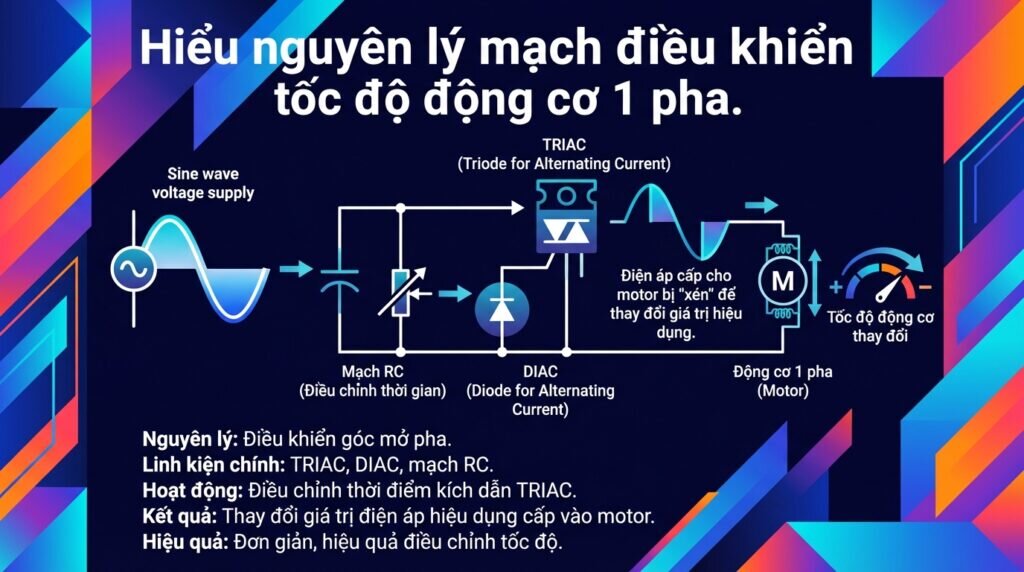

Nguyên lý hoạt động của mạch điều khiển tốc độ động cơ 1 pha?
Về cơ bản, mạch điều tốc motor 1 pha không làm thay đổi tần số dòng điện. Nó chỉ can thiệp vào điện áp cấp cho motor.

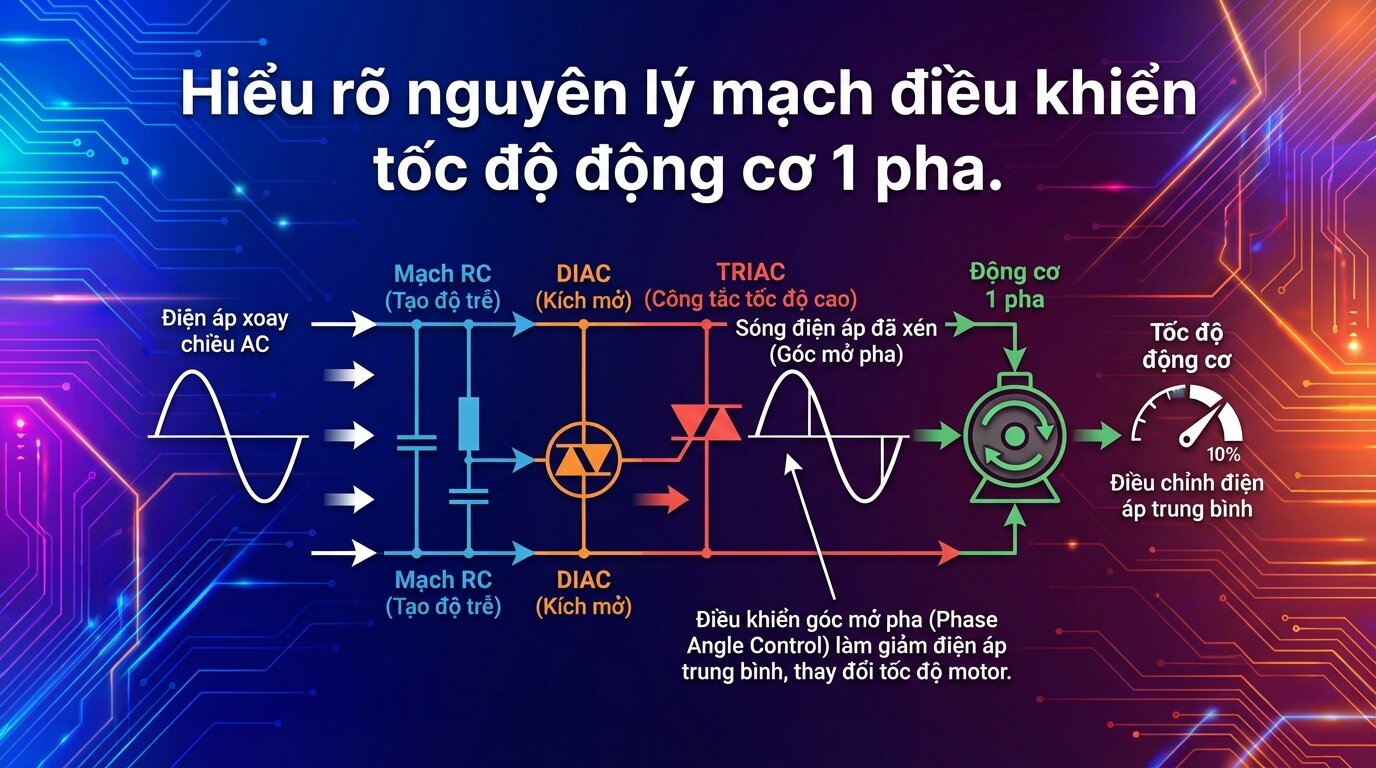

Hiểu rõ nguyên lý mạch điều khiển tốc độ động cơ 1 pha.
Điều khiển góc mở pha (Phase Angle Control) là gì?
Hãy hình dung sóng điện 220V của chúng ta là một đường hình sin lên xuống liên tục. TRIAC hoạt động như một cái công tắc điện tử siêu nhanh, có thể đóng và mở 100 lần mỗi giây theo tần số lưới điện.
Khi ta “kích trễ” cho TRIAC, tức là không cho nó mở ngay từ đầu chu kỳ sóng sin mà đợi một lúc, một phần năng lượng của sóng sin sẽ bị “xén” mất. Việc này làm giảm giá trị điện áp trung bình cấp vào motor, và kết quả là tốc độ motor giảm xuống.
Mối quan hệ rất rõ ràng: Góc mở càng lớn thì thời gian TRIAC dẫn càng ít. Điện áp trung bình càng thấp, tốc độ động cơ càng chậm. Toàn bộ quá trình này xoay quanh mạch điều khiển góc mở triac.
Vai trò của các linh kiện chính trong mạch điều khiển
Cấu trúc của mạch động lực và điều khiển động cơ 1 pha loại này khá đơn giản. Mỗi linh kiện đều có một nhiệm vụ không thể thiếu.
TRIAC (ví dụ BTA16, BTA41): Đây là linh hồn của mạch, chịu trách nhiệm đóng/cắt dòng điện chính vào motor. Nó là công tắc bán dẫn công suất.
DIAC: Hoạt động như một “ngòi nổ”. Nó chỉ cho phép tín hiệu đi qua để kích vào cực G của TRIAC khi điện áp trên nó đạt một ngưỡng nhất định (thường khoảng 30V).
Mạch RC (Biến trở và Tụ điện): Cặp đôi này tạo ra độ trễ cần thiết. Khi bạn vặn biến trở, bạn đang thay đổi thời gian nạp của tụ điện, và chính điều này quyết định thời điểm DIAC được kích hoạt.
Điện trở: Có vai trò định thiên và bảo vệ các linh kiện bán dẫn khác trong mạch.

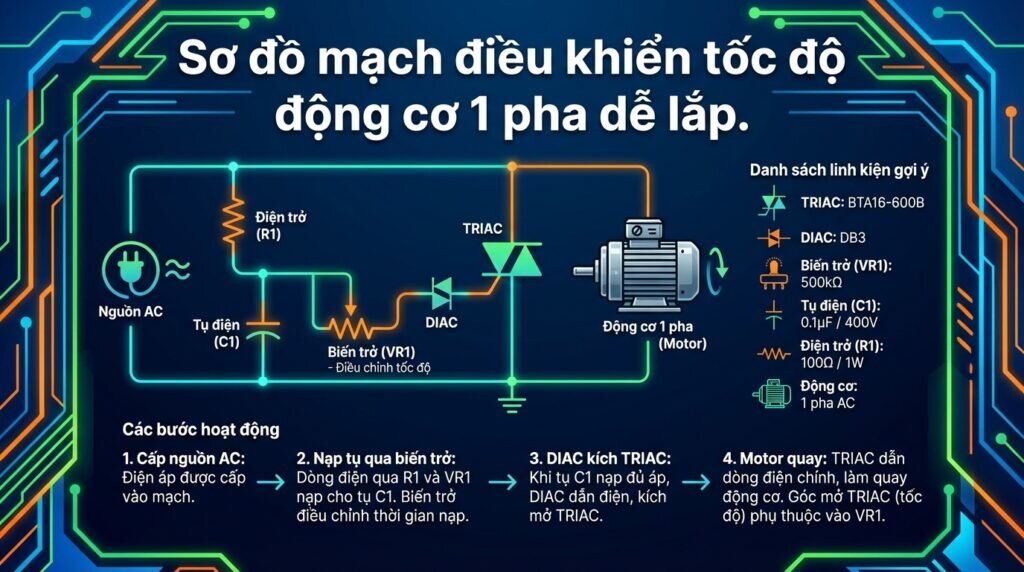

Sơ đồ mạch điều khiển tốc độ động cơ 1 pha dùng TRIAC phổ biến
Đây là sơ đồ mạch kinh điển và được ứng dụng nhiều nhất vì tính đơn giản và linh kiện dễ tìm. Nhiều mạch điều khiển motor 1 pha bán sẵn trên thị trường cũng dựa trên nguyên lý này.

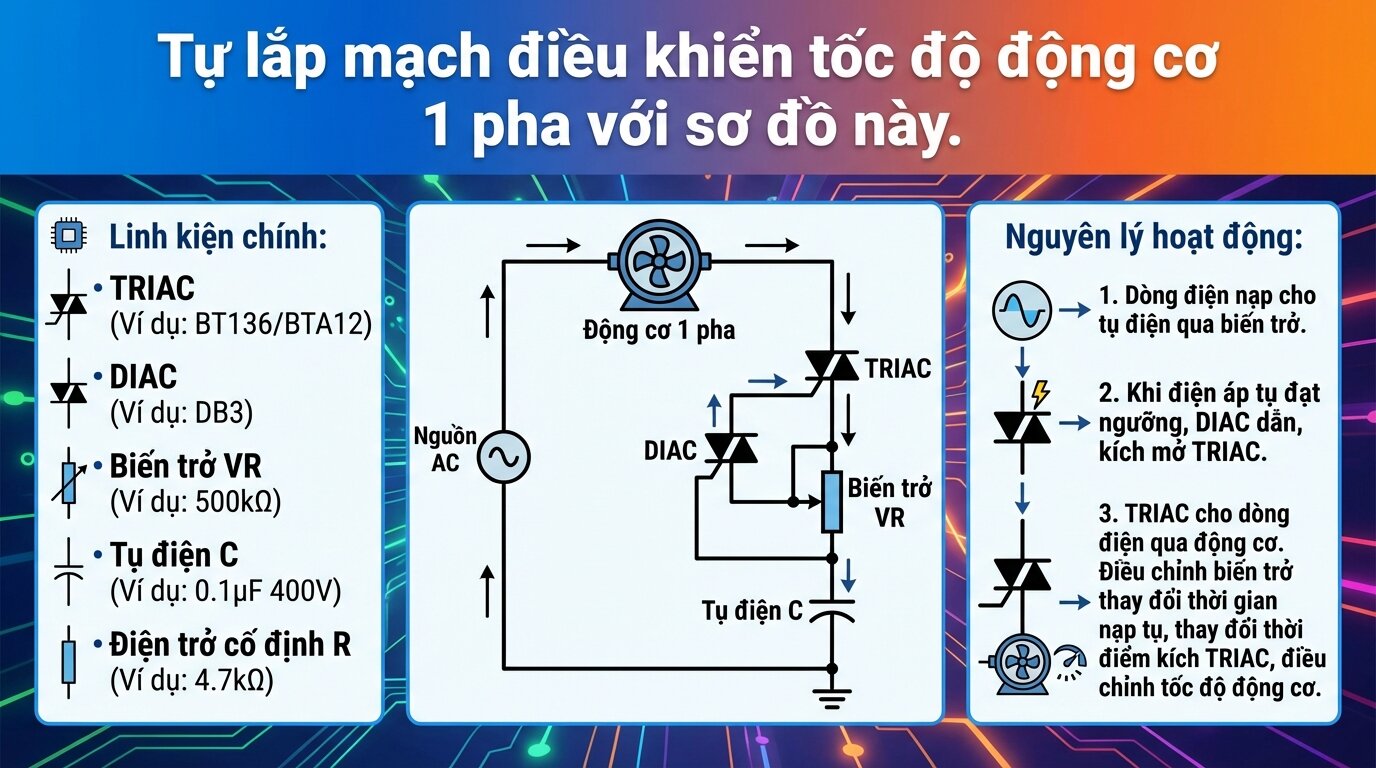

Tự lắp mạch điều khiển tốc độ động cơ 1 pha với sơ đồ này.
Dưới đây là một sơ đồ mạch điều khiển tốc độ động cơ 1 pha cơ bản mà bạn có thể tự lắp ráp.
Sơ đồ nguyên lý và danh sách linh kiện
Để lắp ráp mạch điều khiển tốc độ motor 1 pha này, bạn cần chuẩn bị các linh kiện sau:
Tên linh kiện
Ký hiệu
Giá trị gợi ý
Ghi chú
TRIAC
T1
BTA16 / BTA41
Chọn loại có dòng và áp phù hợp công suất
DIAC
D1
DB3
Linh kiện kích thông dụng
Biến trở
VR1
500k Ohm
Dùng để điều chỉnh tốc độ
Tụ điện
C1
104 (0.1uF) / 400V
Tụ không phân cực
Điện trở
R1
10k Ohm / 0.5W
Điện trở hạn dòng
Phân tích chi tiết hoạt động trên sơ đồ
Khi cấp nguồn AC, dòng điện bắt đầu nạp cho tụ C1 thông qua biến trở VR1 và điện trở R1. Khi điện áp trên tụ C1 đạt tới ngưỡng đánh thủng của DIAC D1, D1 sẽ dẫn.
Việc D1 dẫn tạo ra một dòng điện xung kích vào cực G của TRIAC T1, làm T1 dẫn. Khi T1 dẫn, nó cho dòng điện từ nguồn đi qua motor, làm motor quay.
Khi bạn điều chỉnh biến trở VR1, bạn thay đổi tốc độ nạp của tụ C1, từ đó thay đổi thời điểm T1 được kích. Quá trình này lặp lại ở mỗi nửa chu kỳ của dòng điện xoay chiều.
Lưu ý quan trọng: Khi làm việc với điện áp 220V, an toàn là trên hết. Luôn ngắt nguồn điện trước khi thao tác, sử dụng các dụng cụ bảo hộ và kiểm tra kỹ mạch trước khi cấp điện. Nếu không chắc chắn, hãy tìm đến sự trợ giúp của người có chuyên môn.
Hướng dẫn cơ bản để lắp ráp mạch điều tốc 220V giá rẻ
Phần này dành cho những anh em thích vọc vạch, muốn tự tay làm một sản phẩm cho riêng mình. Việc cách làm mạch điều khiển tốc độ động cơ 1 pha này không khó nhưng cần sự tỉ mỉ.

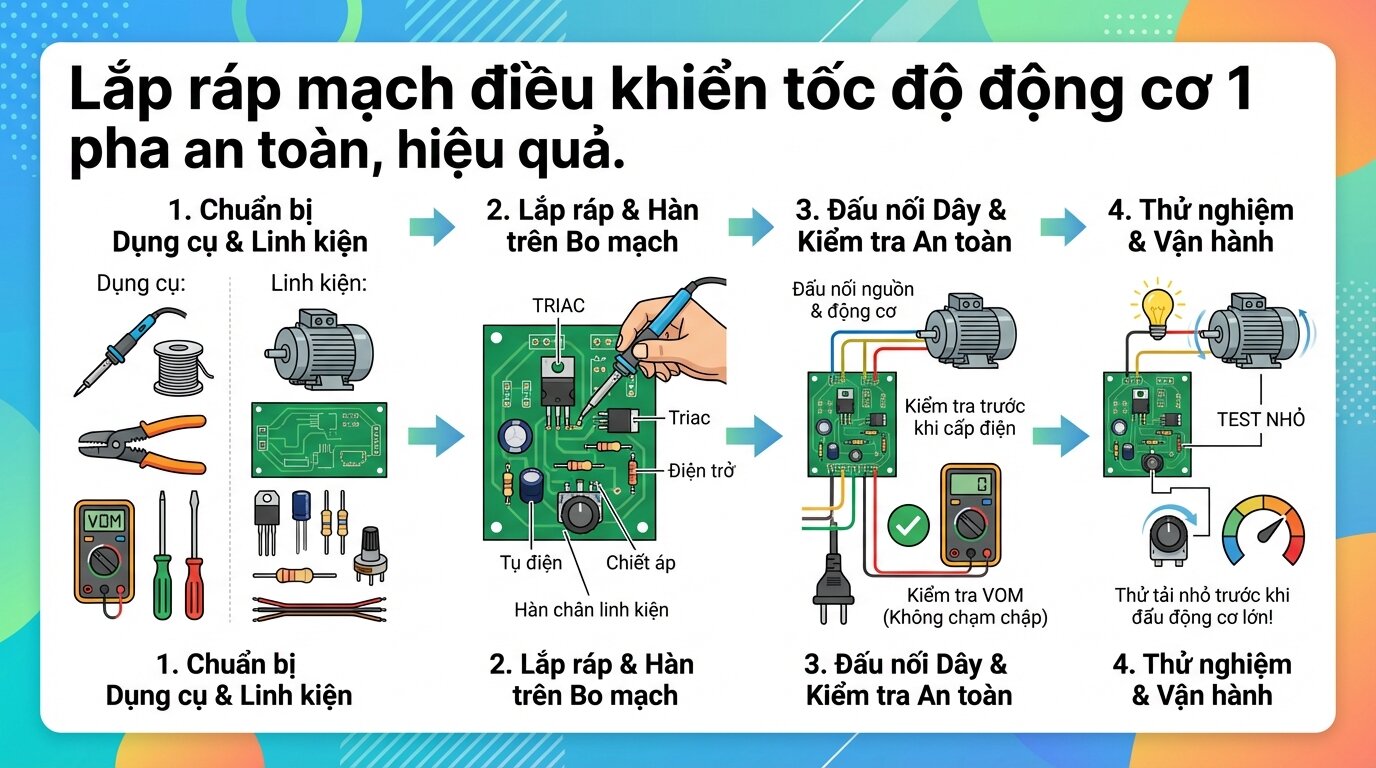

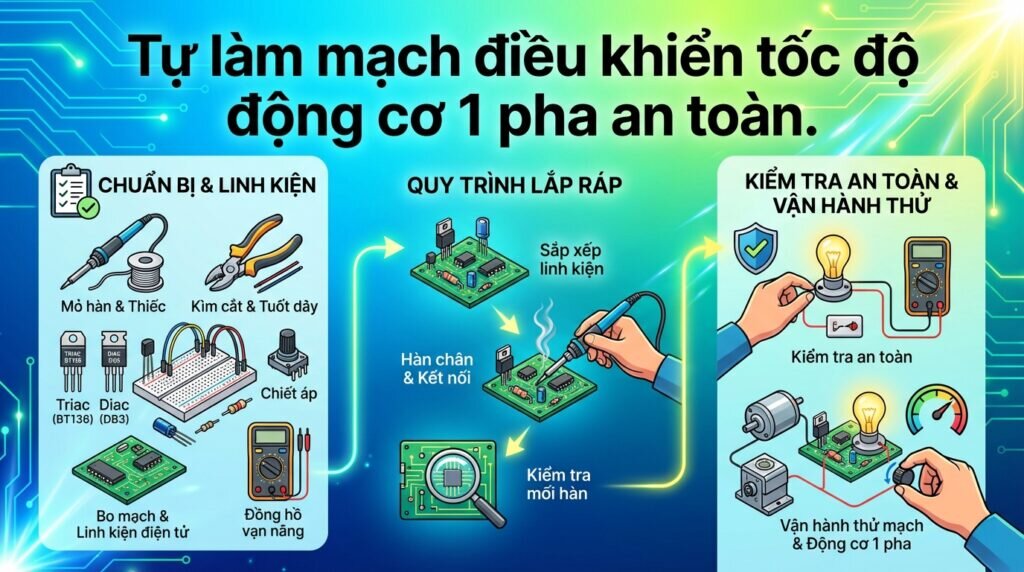

Lắp ráp mạch điều khiển tốc độ động cơ 1 pha an toàn, hiệu quả.
Chuẩn bị dụng cụ và linh kiện cần thiết
Ngoài các linh kiện làm mạch điều khiển tốc độ đã liệt kê ở bảng trên, bạn cần có: mỏ hàn, thiếc hàn, kìm cắt, bo mạch đồng (board test hoặc board đục lỗ), và đồng hồ VOM để kiểm tra.
Các bước lắp ráp mạch thực tế
Bước 1: Sắp xếp các linh kiện lên bo mạch theo đúng vị trí trên sơ đồ nguyên lý. Chú ý khoảng cách giữa các chân linh kiện.
Bước 2: Tiến hành hàn chân linh kiện vào bo mạch. Các mối hàn phải gọn, bóng và chắc chắn.
Bước 3: Dùng kìm cắt bỏ phần chân linh kiện thừa. Kiểm tra lại toàn bộ mạch, đảm bảo không có mối hàn nào bị chập, chạm vào nhau.
Bước 4: Đấu nối dây nguồn AC 220V vào và hai dây ra tải (động cơ). Nên dùng domino hoặc trạm nối dây để đảm bảo an toàn.
Kiểm tra và vận hành thử
Trước khi cấp điện, hãy dùng đồng hồ VOM ở thang đo điện trở để kiểm tra thông mạch và xem có bị chạm chập ở đâu không. An toàn nhất là thử mạch với một tải nhỏ như bóng đèn sợi đốt trước.
Khi cấp điện, vặn biến trở và xem độ sáng bóng đèn có thay đổi mượt mà không. Nếu mọi thứ ổn, bạn có thể ngắt điện và đấu mạch vào mô tơ điện của mình.
Bạn thấy đấy, việc tự lắp một mạch điều chỉnh tốc độ motor 220v không quá phức tạp nhưng đòi hỏi sự cẩn thận. Nếu dự án của bạn cần sự ổn định và an toàn tuyệt đối, việc sử dụng các bộ điều khiển tốc độ motor 220v được sản xuất chuyên nghiệp là lựa chọn tối ưu. Hãy gọi cho Thành Thái Motor qua hotline 0909.539.175 để các kỹ sư của chúng tôi tư vấn giải pháp phù hợp nhất.
So sánh ưu và nhược điểm: Mạch TRIAC vs. Biến tần Mini 1 pha
Để anh em có cái nhìn rõ hơn, chúng tôi sẽ thực hiện một phép so sánh điều khiển tốc độ dùng triac và biến tần. Đây là hai giải pháp phổ biến nhất hiện nay cho động cơ điện 1 pha.

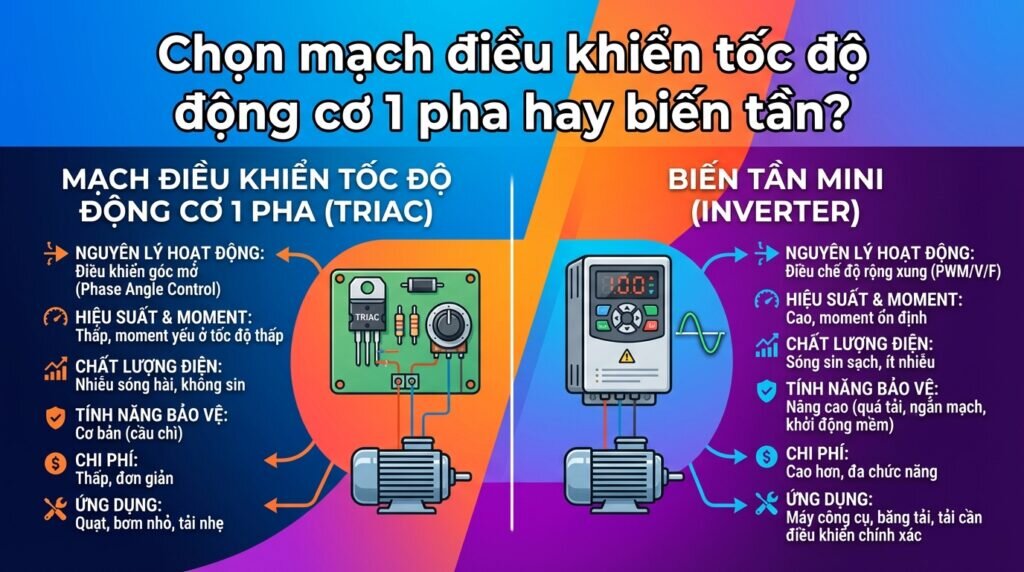

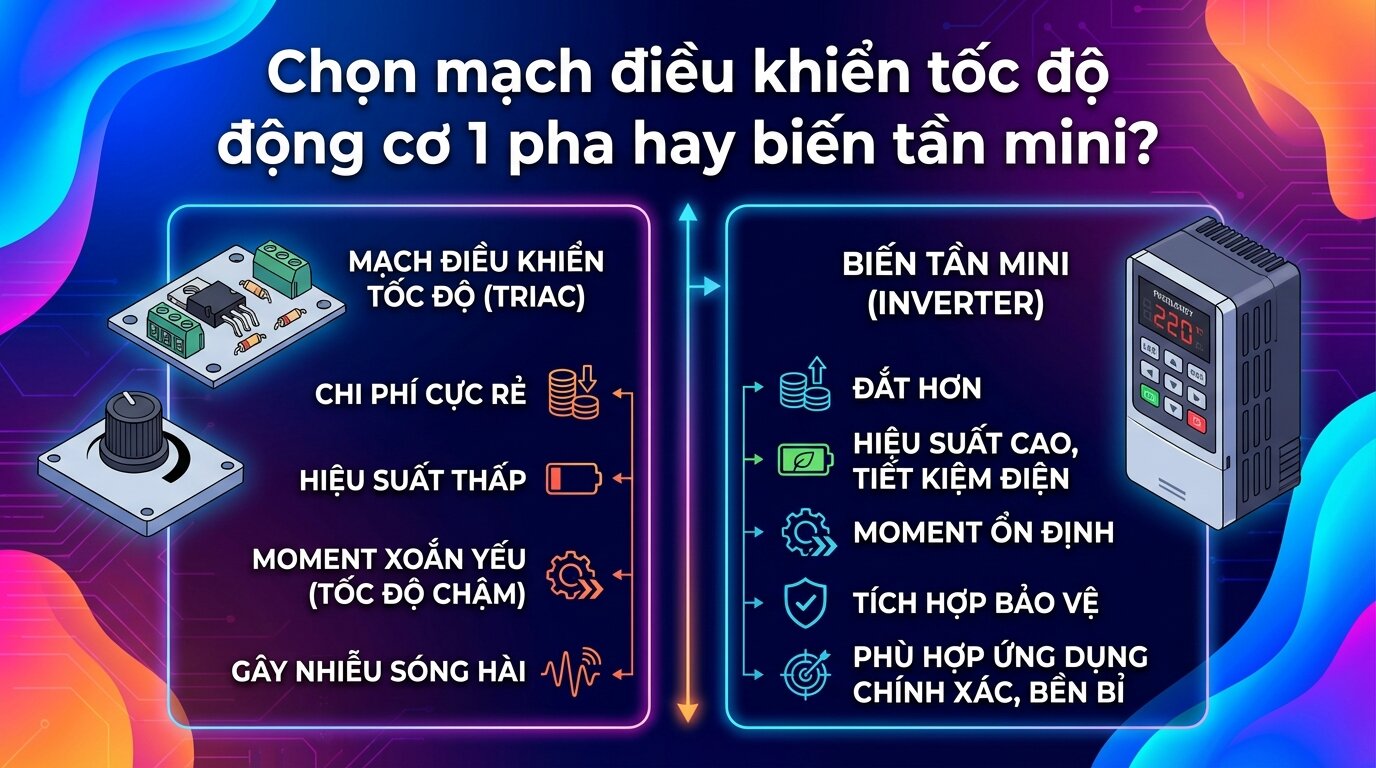

Chọn mạch điều khiển tốc độ động cơ 1 pha hay biến tần mini?
Bảng so sánh chi tiết giữa hai giải pháp điều khiển
Băng tải, máy khuấy, các máy móc cần moment khởi động lớn và tốc độ ổn định

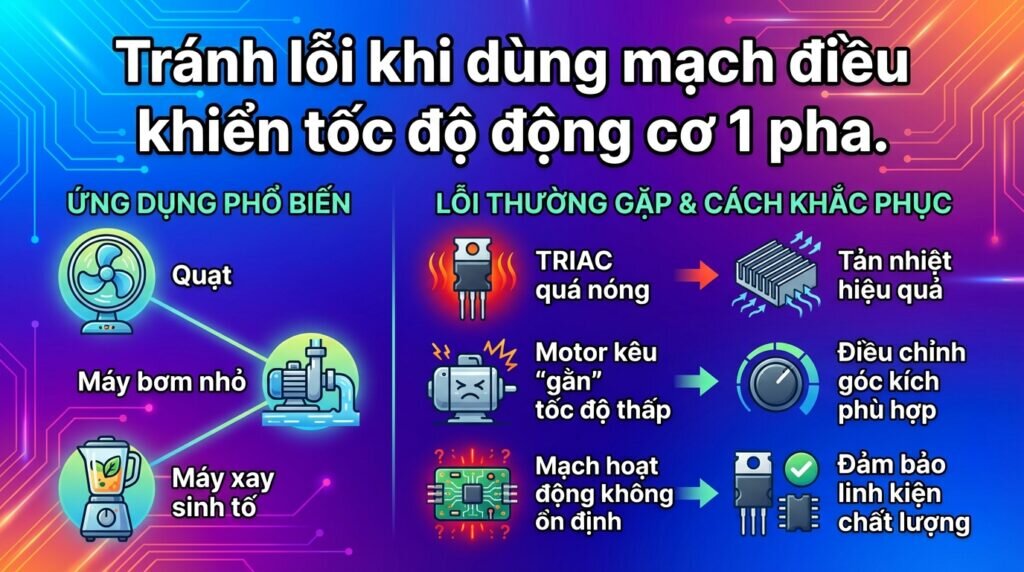

Ứng dụng thực tế và các lỗi thường gặp cần tránh
Hiểu rõ về ứng dụng của mạch điều khiển tốc độ sẽ giúp bạn sử dụng nó đúng mục đích và hiệu quả hơn. Đồng thời, biết trước các lỗi thường gặp mạch điều khiển tốc độ cũng giúp phòng tránh hỏng hóc.

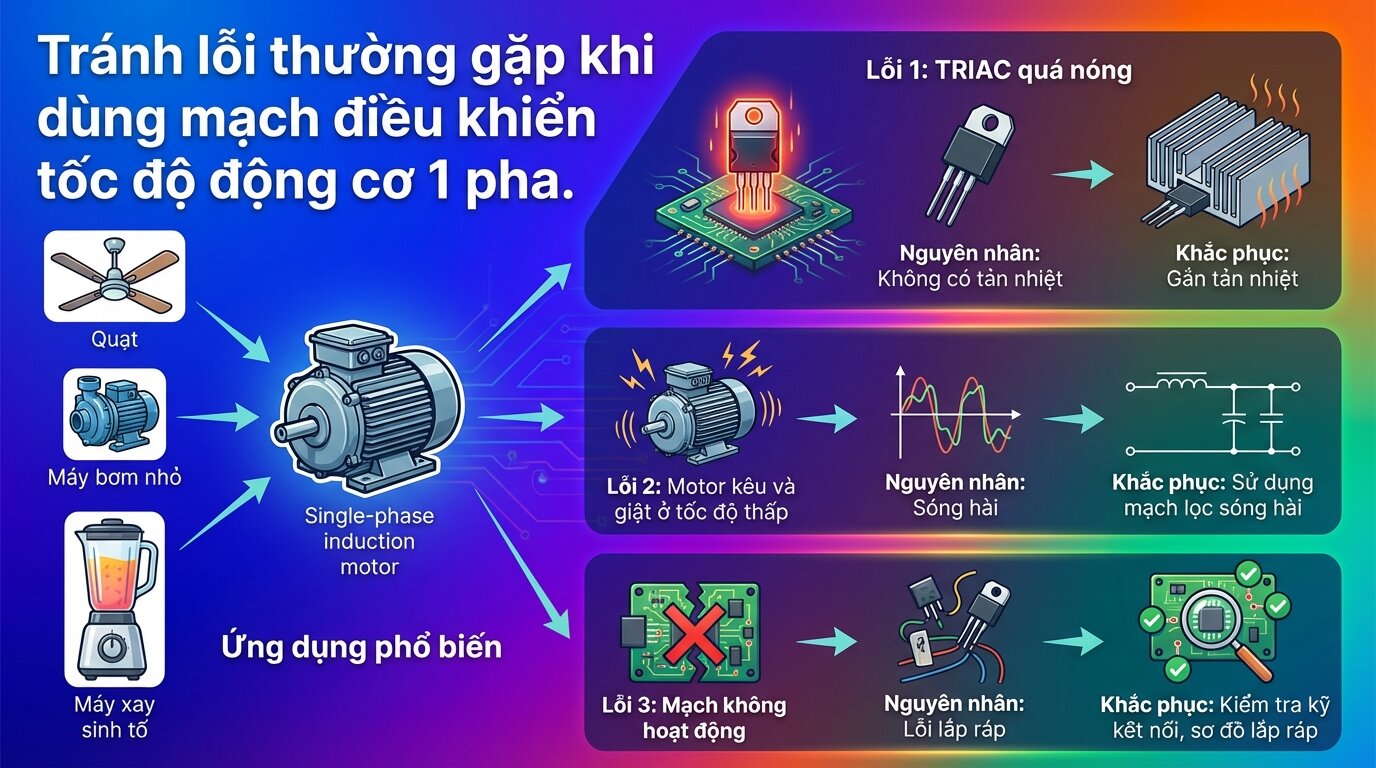

Tránh lỗi thường gặp khi dùng mạch điều khiển tốc độ động cơ 1 pha.
Các ứng dụng phổ biến nhất
Điều khiển tốc độ quạt thông gió, quạt trần (thường được gọi là mạch điều khiển tốc độ quạt 220v).
Điều chỉnh tốc độ máy xay, máy trộn gia dụng (ví dụ mạch điều khiển tốc độ motor máy xay).
Dimmer cho đèn sợi đốt, điều chỉnh nhiệt độ mỏ hàn.
Sai lầm phổ biến và cách khắc phục
Lỗi 1: TRIAC quá nóng và cháy. Nguyên nhân là do chọn TRIAC có dòng chịu đựng thấp hơn dòng của motor hoặc không lắp tản nhiệt. Để khắc phục, hãy tuân thủ nguyên tắc cách chọn triac cho mạch công suất lớn: luôn chọn TRIAC có thông số dòng cao hơn ít nhất 1.5 lần và bắt buộc lắp tản nhiệt đủ lớn.
Lỗi 2: Motor bị giật, kêu “gằn” ở tốc độ thấp. Đây là bản chất của việc “xén” sóng sin gây ra sóng hài. Bạn có thể cải thiện một phần bằng cách thêm mạch lọc RC (Snubber) song song với TRIAC nhưng không thể triệt để.
Lỗi 3: Mạch không hoạt động. Hãy kiểm tra lại các mối hàn, xem DIAC có bị hỏng không, hoặc biến trở có bị đứt quãng không.

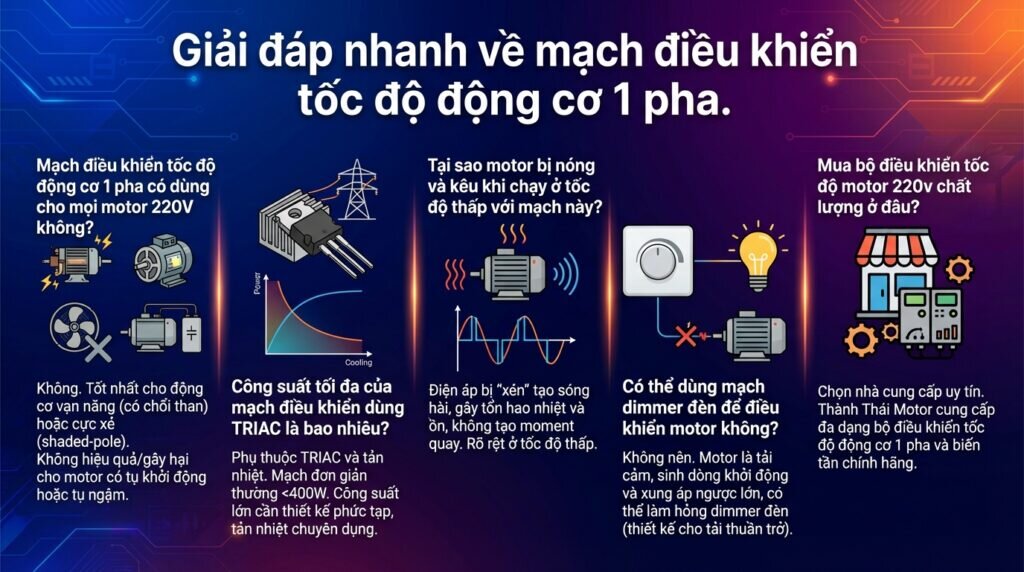

FAQ - Các câu hỏi thường gặp
Mạch điều khiển tốc độ động cơ 1 pha có dùng cho mọi motor 220V không?
Không. Mạch này hoạt động tốt nhất với các động cơ vạn năng (universal motor, có chổi than) hoặc động cơ không đồng bộ 1 pha loại cực xẻ (shaded-pole). Nó không hiệu quả hoặc có thể gây hại cho motor điện 220v loại có tụ khởi động hoặc tụ ngậm.
Công suất tối đa của mạch điều khiển dùng TRIAC là bao nhiêu?
Công suất phụ thuộc hoàn toàn vào con TRIAC bạn chọn và khả năng tản nhiệt. Các mạch đơn giản thường dùng cho motor dưới 400W. Đối với mạch điều khiển tốc độ động cơ 1 pha công suất lớn, cần thiết kế phức tạp hơn với tản nhiệt và linh kiện chuyên dụng.
Tại sao motor bị nóng và kêu khi chạy ở tốc độ thấp với mạch này?
Khi điện áp bị "xén", dòng điện cấp cho motor không còn là hình sin chuẩn, tạo ra các sóng hài. Những sóng hài này không tạo ra moment quay mà chỉ gây ra tổn hao dưới dạng nhiệt và tiếng ồn. Hiện tượng này đặc biệt rõ rệt ở tốc độ thấp.
Có thể dùng mạch dimmer đèn để điều khiển motor không?
Về nguyên lý, mạch dimmer cho motor 220v và cho đèn là tương tự. Tuy nhiên, motor là tải cảm, sinh ra dòng khởi động lớn và các xung điện áp ngược, có thể làm hỏng ngay lập tức dimmer đèn vốn được thiết kế cho tải thuần trở.
Mua bộ điều khiển tốc độ motor 220v chất lượng ở đâu?
Để đảm bảo an toàn và hiệu suất, bạn nên tìm đến các nhà cung cấp uy tín. Tại Thành Thái Motor, chúng tôi cung cấp đa dạng các bộ điều khiển tốc độ động cơ 1 pha và biến tần chính hãng, phù hợp với mọi nhu cầu. Nếu bạn có nhu cầu mua bộ điều khiển tốc độ motor 220v, đừng ngần ngại liên hệ với chúng tôi.
Kết luận
Việc nắm rõ nguyên lý và cách lắp ráp một mạch điều khiển tốc độ động cơ 1 pha cơ bản mang lại nhiều lợi ích, đặc biệt cho những ai yêu thích DIY. Giải pháp dùng TRIAC là một phương pháp kinh tế, hiệu quả cho các ứng dụng tải nhẹ như quạt hay máy bơm nhỏ.
Tuy nhiên, cũng cần nhận thức rõ những hạn chế của nó về hiệu suất, độ ổn định và khả năng gây nhiễu. Đối với các ứng dụng đòi hỏi sự chính xác, bền bỉ và các tính năng bảo vệ chuyên nghiệp, việc đầu tư vào một bộ điều khiển tốc độ có sẵn hoặc biến tần mini là một quyết định khôn ngoan hơn.
Hiểu rõ về mạch điều khiển không chỉ giúp bạn tự tạo ra giải pháp cho riêng mình mà còn giúp bạn chọn được sản phẩm phù hợp nhất. Nếu bạn còn bất kỳ thắc mắc nào hoặc cần tư vấn về các loại motor điện, từ việc chọn mua đến các giải pháp điều khiển. Hãy liên hệ hotline: 0909.539.175 đội ngũ kỹ sư tại Thành Thái Motor luôn sẵn sàng hỗ trợ.
