Hướng dẫn cách tính số vòng dây quấn motor 3 pha chuẩn kỹ thuật

Hệ thống cách điện và số vòng dây quấn đều ảnh hưởng trực tiếp đến hiệu suất cũng như tuổi thọ của động cơ điện (motor điện). Nếu tính sai số vòng dây hoặc quấn không đúng kỹ thuật, động cơ có thể bị nóng, hoạt động kém ổn định và giảm công suất. Vì vậy, việc nắm rõ cách tính số vòng dây quấn motor 3 pha sẽ giúp quá trình quấn lại động cơ đạt độ chính xác cao, đảm bảo motor vận hành đúng thông số thiết kế.

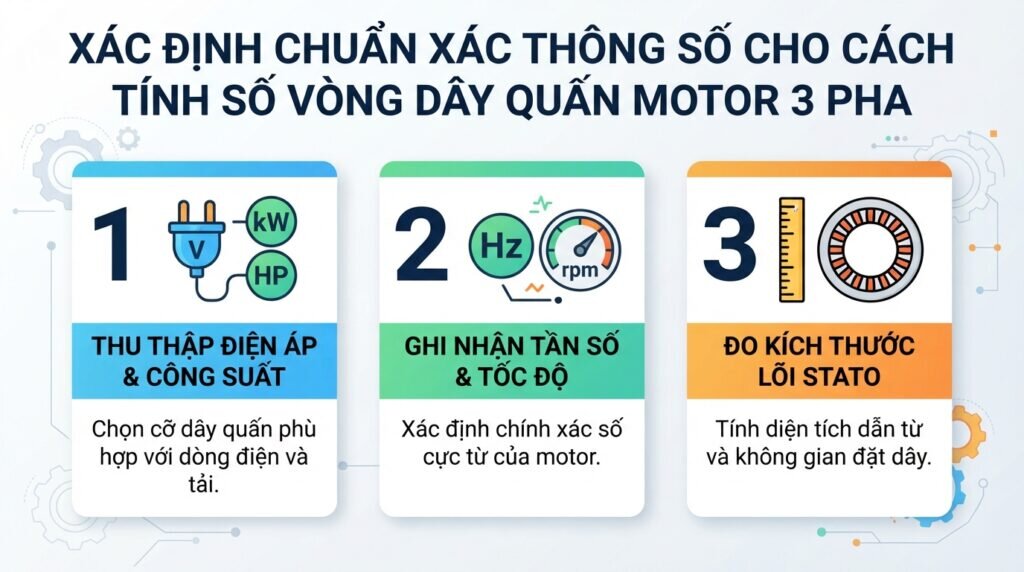

Những thông số cơ bản cần xác định trước khi tính toán

Trước khi tiến hành tính toán hoặc quấn lại cuộn dây cho động cơ điện, việc đầu tiên là thu thập đầy đủ các thông số kỹ thuật của motor.

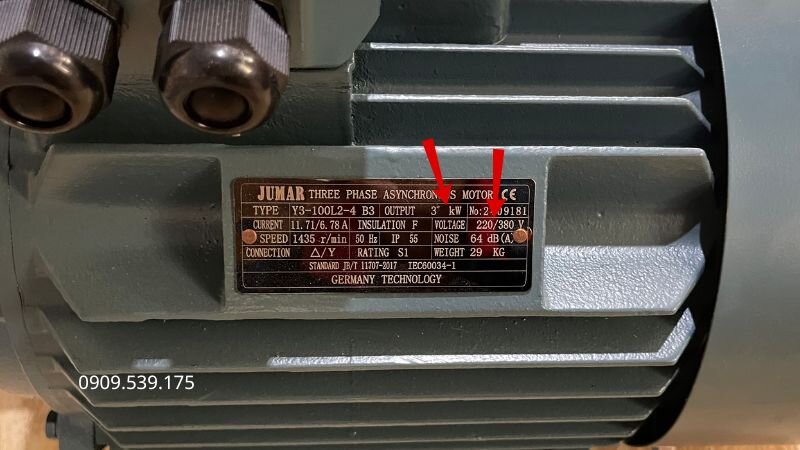

Điện áp định mức và công suất động cơ

Khi đọc tem motor, hai thông số cần quan tâm nhất là điện áp định mức và công suất. Điện áp định mức (V) cho biết mức điện áp mà động cơ được thiết kế để hoạt động, phổ biến là 220V, 380V hoặc 380/660V đối với động cơ điện 3 pha (motor điện 3 pha). Bên cạnh đó, công suất (kW hoặc HP) thể hiện khả năng làm việc của động cơ, giúp người dùng lựa chọn motor phù hợp với tải và đảm bảo vận hành ổn định.

Dựa vào hai thông số này, người thực hiện có thể tính được dòng điện định mức, từ đó lựa chọn tiết diện dây đồng, số sợi dây song song và phương pháp quấn phù hợp. Nếu chọn sai kích thước dây, cuộn dây có thể bị quá nhiệt, giảm hiệu suất hoặc nhanh hư hỏng trong quá trình vận hành.

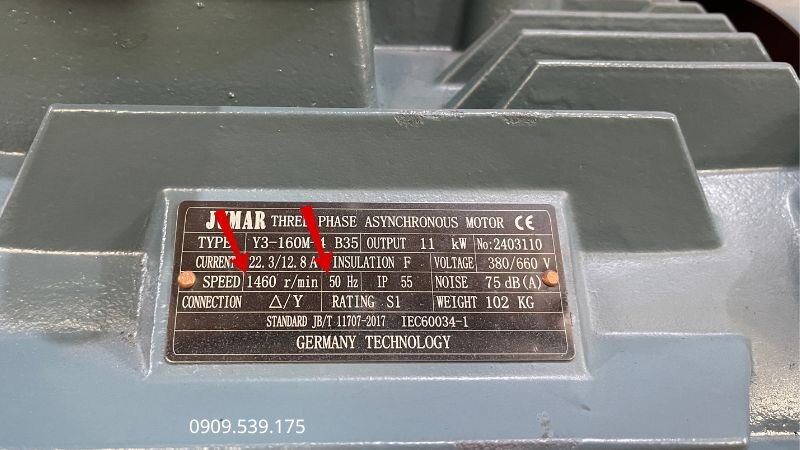

Tần số và tốc độ quay

Tần số nguồn điện và tốc độ quay của động cơ cũng ảnh hưởng trực tiếp đến việc thiết kế cuộn dây.

• Tần số tại Việt Nam thông thường là 50Hz, trong khi một số quốc gia sử dụng 60Hz.
• Tốc độ quay (rpm – vòng/phút) thường được ghi trên tem động cơ, ví dụ 2900 vòng/phút, 1450 vòng/phút, 960 vòng/phút hoặc 720 vòng/phút.

Thông qua tốc độ quay, người thợ có thể xác định được số cực của động cơ (2 cực, 4 cực, 6 cực hay 8 cực). Mỗi số cực sẽ có thiết kế cuộn dây, bước dây và số vòng dây khác nhau. Vì vậy, việc xác định đúng tần số và tốc độ quay sẽ giúp quá trình tính toán chính xác hơn, đồng thời đảm bảo động cơ sau khi quấn lại vẫn đạt đúng tốc độ thiết kế ban đầu.

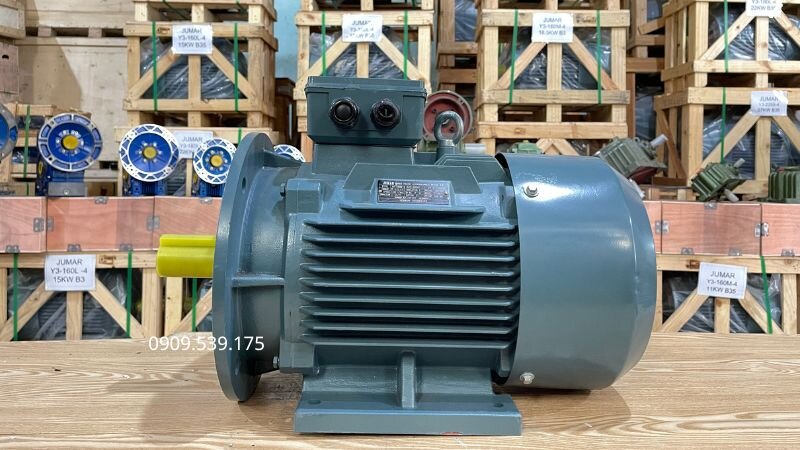

Kích thước hình học của lõi thép

Ngoài các thông số điện, cần đo chính xác kích thước cơ khí của phần stato để phục vụ việc tính toán cuộn dây.

Các kích thước cần đo gồm:

• Chiều dài lõi thép (L).
• Đường kính trong của stato (D).
• Số rãnh trên stato.
• Kích thước rãnh đặt dây quấn (nếu cần tính toán chi tiết).

Đây là những thông số quan trọng để xác định tiết diện thực tế của mạch từ, diện tích chứa dây trong rãnh và lượng dây đồng cần sử dụng. Việc đo chính xác sẽ giúp tính toán số vòng dây hợp lý, đảm bảo cuộn dây vừa khít với rãnh stato, không quá chật gây khó lắp đặt và cũng không quá lỏng làm ảnh hưởng đến khả năng tản nhiệt cũng như độ bền của động cơ sau khi quấn.

Cách tính số vòng dây quấn motor 3 pha

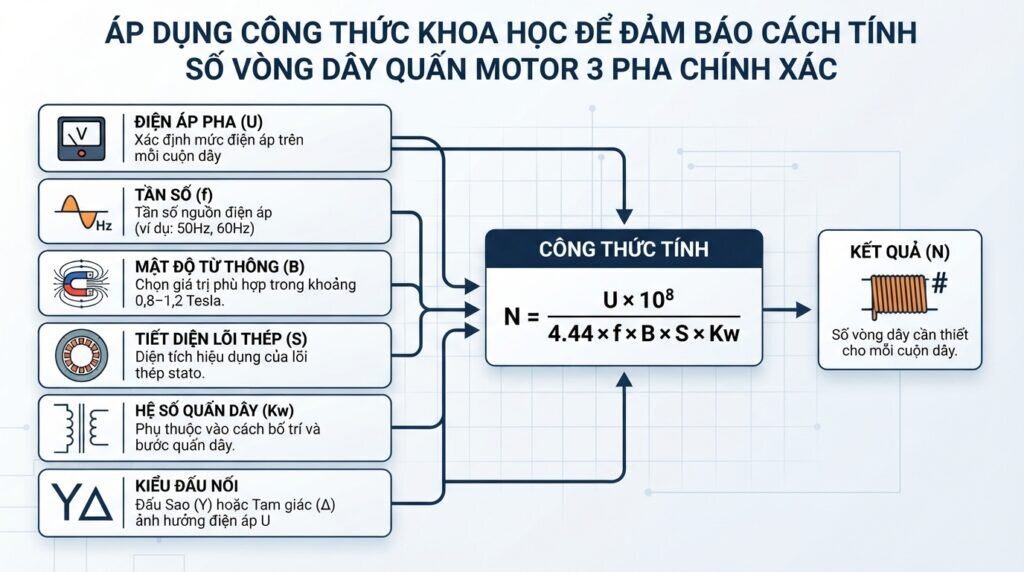

Để tính số vòng dây quấn motor 3 pha, cần dựa vào các thông số kỹ thuật của động cơ và nguyên lý cảm ứng điện từ. Việc tính đúng số vòng dây sẽ giúp động cơ sau khi quấn lại hoạt động ổn định, đạt đúng công suất thiết kế và hạn chế tình trạng quá nhiệt hoặc cháy cuộn dây.

Xác định từ thông qua lõi thép

Trước khi tính số vòng dây quấn, cần xác định từ thông đi qua lõi thép stato vì đây là thông số ảnh hưởng trực tiếp đến khả năng tạo từ trường của động cơ. Từ thông được xác định dựa trên tiết diện lõi thép (S) và mật độ từ thông (B) của vật liệu. Đối với đa số motor điện 3 pha, mật độ từ thông thường nằm trong khoảng 0,8-1,2 Tesla. Việc chọn giá trị phù hợp sẽ giúp động cơ tạo từ trường ổn định, đạt hiệu suất cao và hạn chế hiện tượng bão hòa từ, tránh làm motor nóng lên hoặc giảm hiệu quả làm việc.

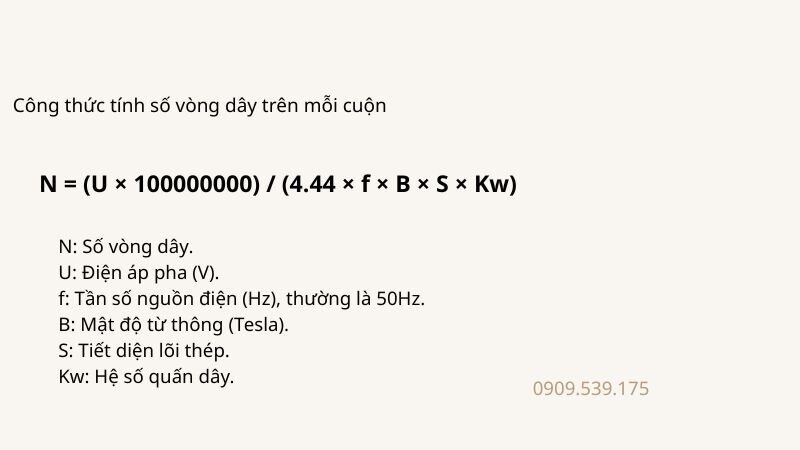

Công thức tính số vòng dây trên mỗi cuộn

Số vòng dây của mỗi cuộn được tính theo công thức:

N = (U × 100000000) / (4.44 × f × B × S × Kw)

• N: Số vòng dây.
• U: Điện áp pha (V).
• f: Tần số nguồn điện (Hz), thường là 50Hz.
• B: Mật độ từ thông (Tesla).
• S: Tiết diện lõi thép.
• Kw: Hệ số quấn dây.

Ngoài công thức trên, khi quấn lại động cơ còn cần xem xét thêm số rãnh stato, số cực, đường kính dây đồng và bước quấn để đảm bảo độ chính xác.

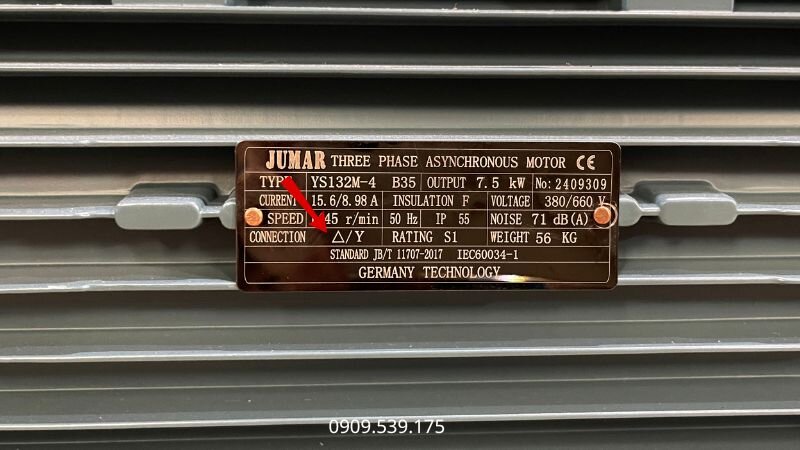

Hệ số quấn dây và ảnh hưởng của kiểu đấu Sao/Tam giác

Kiểu đấu dây cũng ảnh hưởng đến số vòng dây cần tính.

• Đấu Sao (Y): Điện áp trên mỗi cuộn dây thấp hơn điện áp nguồn, thường dùng cho động cơ 380V.
• Đấu Tam giác (Δ): Mỗi cuộn dây nhận trực tiếp điện áp nguồn, thường dùng cho động cơ 220V.

Do điện áp trên mỗi cuộn dây khác nhau nên số vòng dây cũng cần được tính tương ứng. Vì vậy, trước khi quấn lại motor điện 3 pha, cần xác định đúng điện áp định mức và kiểu đấu dây để động cơ hoạt động ổn định và đạt đúng công suất thiết kế.

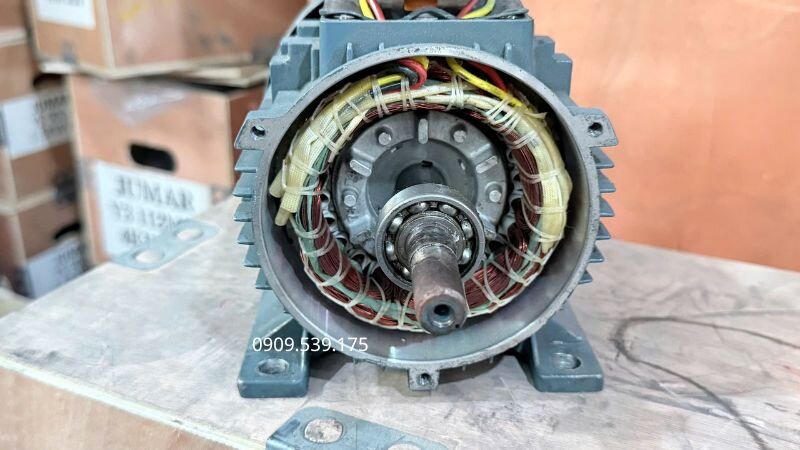

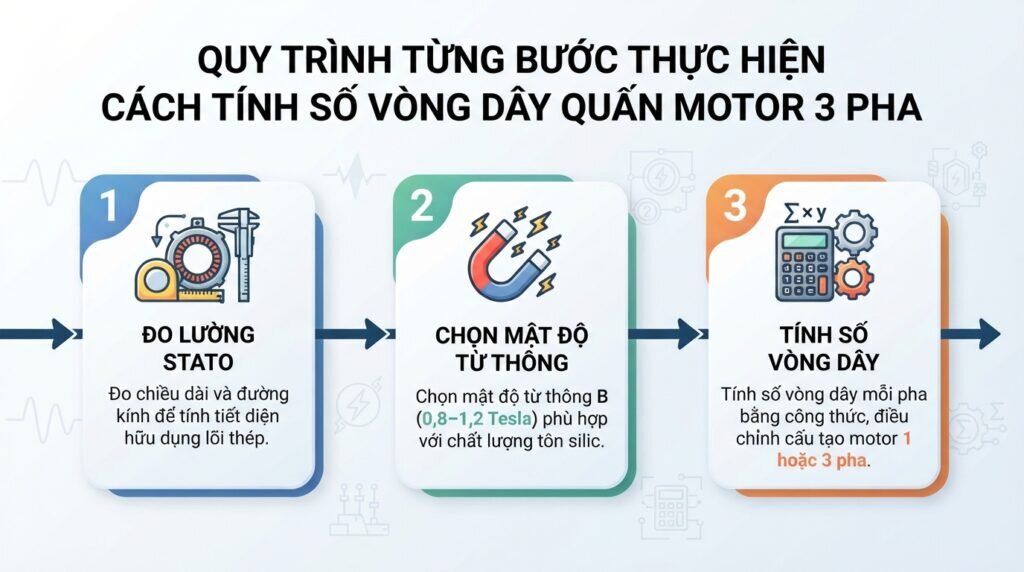

Quy trình tính toán chi tiết từng bước

Để tính số vòng dây quấn motor 3 pha chính xác, bạn có thể thực hiện theo các bước cơ bản dưới đây. Việc tính toán đúng ngay từ đầu sẽ giúp động cơ sau khi quấn lại hoạt động ổn định và đạt đúng thông số thiết kế.

Bước 1: Tính tiết diện hữu dụng của lõi thép

Đầu tiên, cần đo chiều dài lõi thép và đường kính trong của stato để tính tiết diện hữu dụng của lõi thép (Fe). Khi tính toán, cần nhân thêm hệ số ép chặt (thường từ 0,9 – 0,95) vì lõi thép được ghép từ nhiều lá tôn silic nên không phải toàn bộ diện tích đều dẫn từ.

Bước 2: Xác định mật độ từ thông

Sau khi có tiết diện lõi thép, tiến hành chọn mật độ từ thông (B) phù hợp với chất lượng tôn silic của động cơ. Đối với đa số motor điện thông dụng, giá trị này thường nằm trong khoảng 0,8 – 1,2 Tesla. Việc lựa chọn đúng sẽ giúp động cơ đạt hiệu suất cao và hạn chế hiện tượng bão hòa từ gây nóng máy.

Bước 3: Tính số vòng dây cho mỗi pha

Cuối cùng, sử dụng các thông số đã xác định như điện áp, tần số, tiết diện lõi thép, mật độ từ thông và hệ số quấn dây để tính số vòng dây theo công thức phù hợp.

Đối với motor điện 3 pha, số vòng dây được tính theo công thức tiêu chuẩn. Nếu là động cơ điện 1 pha, cách tính sẽ có một số điều chỉnh về hệ số và cấu tạo cuộn dây, vì nguyên lý làm việc của hai loại động cơ không hoàn toàn giống nhau. Việc xác định đúng loại động cơ trước khi tính toán sẽ giúp kết quả chính xác hơn.

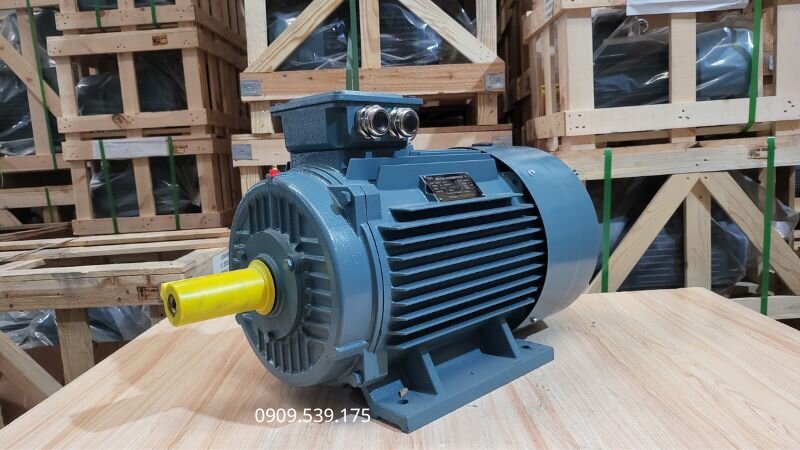

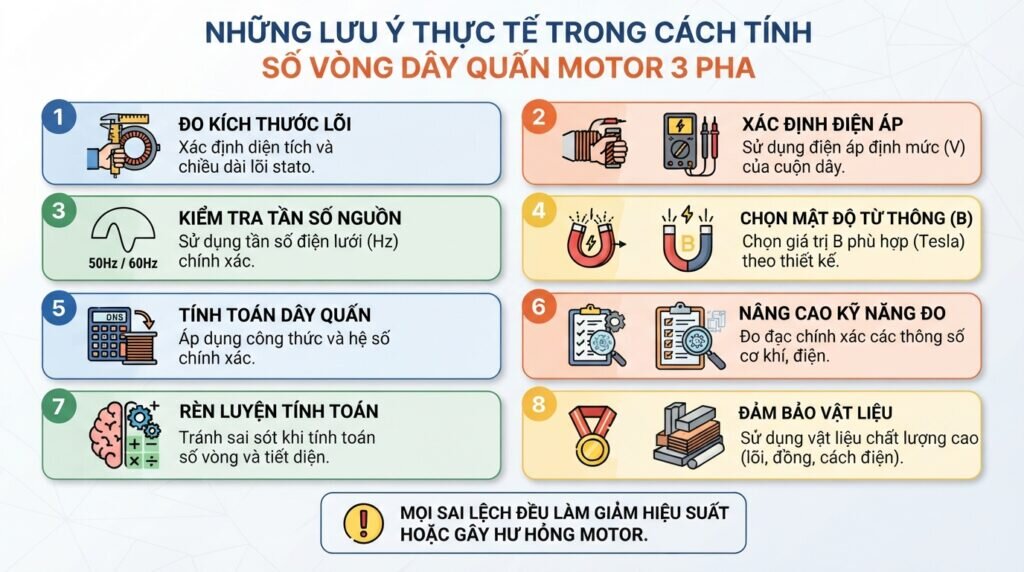

Các yếu tố ảnh hưởng đến độ chính xác của kết quả

Để tính số vòng dây quấn motor chính xác, cần xác định đúng các thông số đầu vào. Chỉ cần một thông số sai lệch cũng có thể khiến động cơ hoạt động kém hiệu quả hoặc không đạt công suất thiết kế.

• Kích thước lõi thép: Tiết diện và chiều dài lõi thép ảnh hưởng trực tiếp đến từ thông và số vòng dây cần quấn. Nếu đo sai kích thước, kết quả tính toán sẽ không chính xác.
• Điện áp và tần số nguồn: Motor được thiết kế cho từng mức điện áp và tần số cụ thể (50 Hz hoặc 60 Hz). Nếu chọn sai thông số này, từ trường tạo ra sẽ không đúng với yêu cầu thiết kế.
• Mật độ từ thông (B): Giá trị B cần phù hợp với vật liệu lõi thép. Chọn quá cao dễ gây bão hòa từ, còn quá thấp sẽ làm giảm hiệu suất của động cơ.
• Đường kính dây quấn: Dây quấn quá nhỏ sẽ làm tăng điện trở và phát nhiệt, trong khi dây quá lớn có thể không đủ chỗ để quấn trong rãnh stato.
• Độ chính xác khi đo và tính toán: Sai số khi đo kích thước lõi thép, đếm số rãnh hoặc áp dụng công thức đều có thể làm kết quả tính số vòng dây bị sai lệch.
• Chất lượng vật liệu quấn: Lõi thép, dây đồng và vật liệu cách điện đạt chất lượng tốt sẽ giúp động cơ đạt đúng thông số thiết kế và hoạt động ổn định sau khi quấn lại.

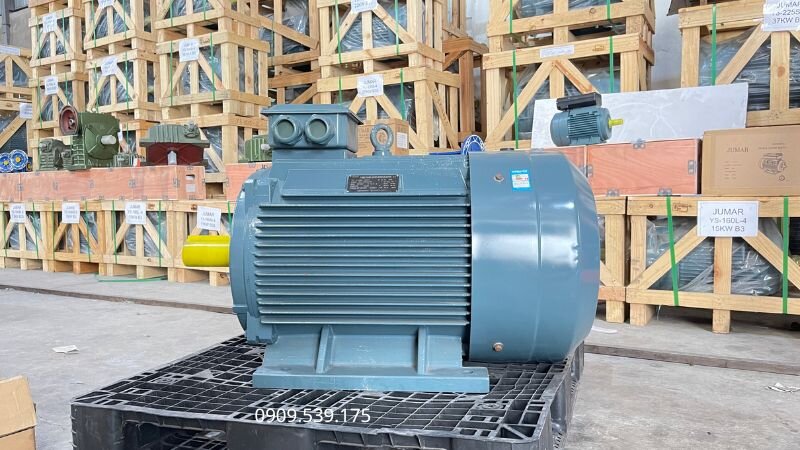

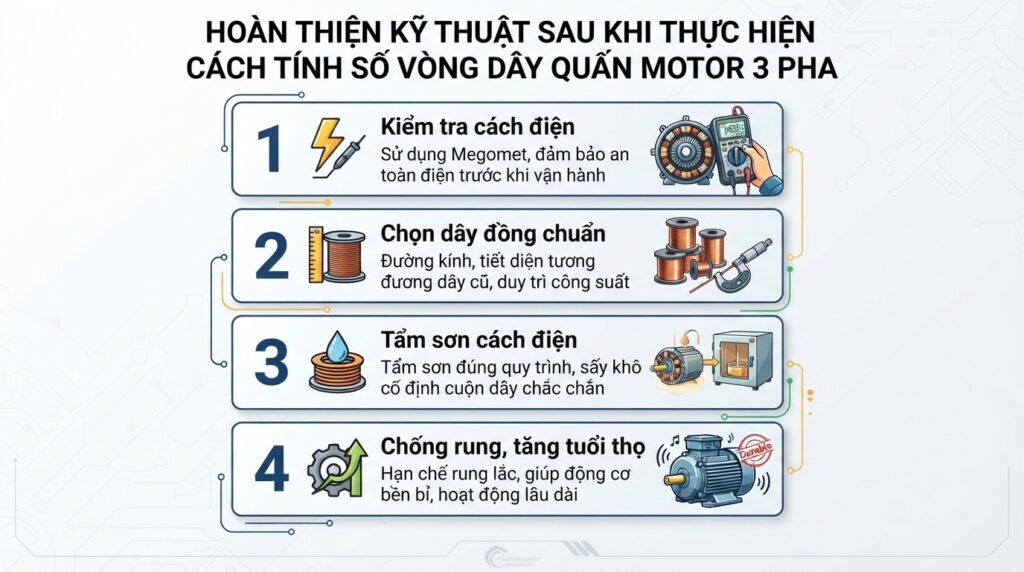

Lưu ý an toàn và kỹ thuật khi quấn dây motor

Để động cơ hoạt động ổn định và có tuổi thọ cao sau khi quấn lại, cần tuân thủ một số yêu cầu về kỹ thuật và an toàn trong suốt quá trình thực hiện.

• Kiểm tra khả năng cách điện: Sau khi quấn xong, nên dùng đồng hồ Megomet để kiểm tra điện trở cách điện giữa các cuộn dây và vỏ stato. Điều này giúp phát hiện sớm các điểm rò điện hoặc chạm chập trước khi đưa động cơ vào vận hành.
• Chọn đúng dây đồng: Dây đồng mới nên có đường kính và tiết diện tương đương dây cũ. Nếu sử dụng loại dây khác, cần tính toán lại số vòng dây và dòng điện định mức để đảm bảo động cơ vẫn hoạt động đúng công suất.
• Tẩm sơn cách điện đúng quy trình: Sau khi hoàn thành việc quấn dây, cần tẩm sơn cách điện và sấy khô theo đúng kỹ thuật. Lớp sơn giúp cố định cuộn dây, tăng khả năng cách điện, chống rung lắc và nâng cao tuổi thọ của motor điện 3 pha trong quá trình sử dụng.

Câu hỏi thường gặp

Kết luận

Việc tính số vòng dây quấn motor 3 pha đúng kỹ thuật sẽ giúp động cơ hoạt động ổn định, đạt đúng công suất và hạn chế tình trạng nóng máy hoặc cháy cuộn dây. Bên cạnh việc áp dụng công thức tính toán, cần kết hợp với các thông số thực tế và tuân thủ đúng quy trình quấn dây để đảm bảo hiệu suất, độ bền và tuổi thọ của động cơ sau khi sửa chữa.
