Tìm hiểu 5 bộ phận bên trong hộp cực động cơ 3 pha

Hộp cực là bộ phận quan trọng không thể thiếu trên các loại động cơ điện, có nhiệm vụ bảo vệ và cố định các điểm đấu nối nguồn điện, giúp đảm bảo an toàn trong quá trình vận hành. Trước khi lắp đặt hoặc đi mua motor, việc hiểu rõ cấu tạo và chức năng của từng bộ phận bên trong hộp cực động cơ 3 pha sẽ giúp người dùng đấu nối đúng kỹ thuật và hạn chế rủi ro chập cháy.

Bài viết dưới đây cùng bạn tìm hiểu các bộ phận chính bên trong hộp cực, giúp người dùng hiểu rõ cấu tạo và cách đấu nối để đảm bảo vận hành an toàn, đúng kỹ thuật.

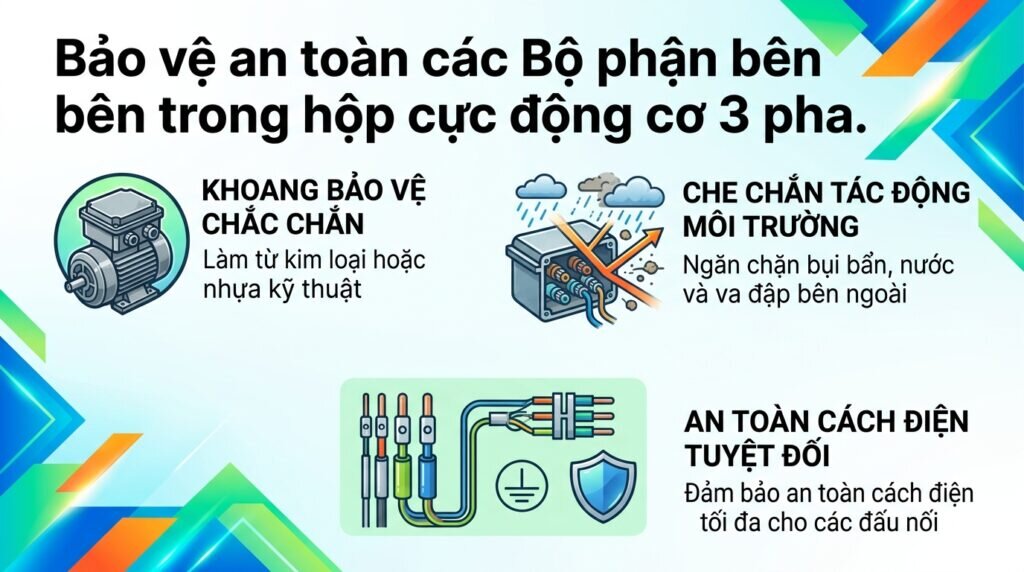

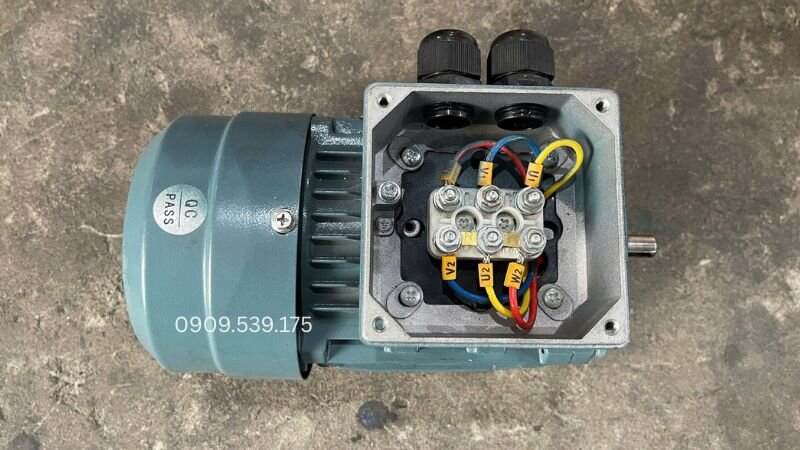

Hộp cực động cơ 3 pha là gì?

Hộp cực là một khoang bảo vệ được làm từ vật liệu kim loại như gang, nhôm đúc hoặc nhựa kỹ thuật, được lắp cố định trên thân động cơ điện (motor điện). Bộ phận này có nhiệm vụ chính là che chắn và cách ly các điểm đấu nối giữa dây nguồn và cuộn dây stator bên trong motor, giúp hạn chế tối đa tác động từ môi trường bên ngoài như bụi bẩn, hơi ẩm và nước.

Trong thực tế, các đơn vị chuyên bán motor điện hoặc động cơ điện thường kiểm tra rất kỹ độ kín của nắp hộp cực trước khi bàn giao sản phẩm, nhằm đảm bảo khả năng cách điện an toàn, tránh rò điện và nâng cao độ bền cho thiết bị trong quá trình vận hành lâu dài.

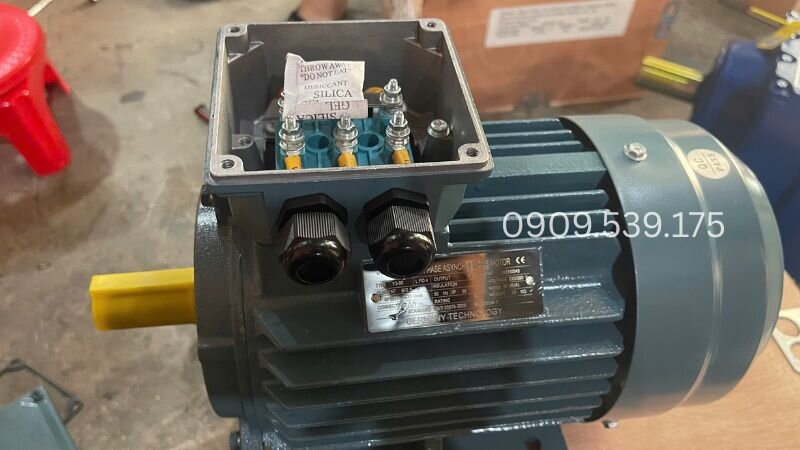

5 bộ phận bên trong hộp cực động cơ 3 pha

Dưới đây là 5 bộ phận bên trong hộp cực động cơ 3 pha, giúp người dùng hiểu rõ cấu tạo, chức năng và cách kiểm tra trong quá trình lắp đặt, đấu nối và vận hành thực tế để đảm bảo an toàn cho hệ thống động cơ điện (motor điện).

Cầu đấu dây

Cầu đấu dây là bộ phận quan trọng nằm bên trong hộp cực động cơ 3 pha, có nhiệm vụ làm điểm trung gian để kết nối giữa dây nguồn điện và các đầu dây cuộn stator của mô tơ điện. Bộ phận này thường được làm bằng vật liệu cách điện chịu nhiệt tốt, bên trên có các vị trí siết ốc giúp cố định dây dẫn chắc chắn, đảm bảo tiếp xúc điện ổn định trong quá trình vận hành.

Thanh lá đồng

Thanh đồng là các lá kim loại dẹt, đục lỗ ở hai đầu. Phụ kiện này dùng để liên kết các cọc đấu dây với nhau, chọn chế độ chạy Sao hoặc Tam giác tùy theo mức điện áp. Dù là động cơ điện công nghiệp hay các máy bơm tải nhẹ, thanh lá đồng đều phải được bắt ốc chặt.

Cọc tiếp địa

Nằm ở góc hộp cực, thường được đánh dấu bằng ký hiệu PE hoặc sơn màu vàng/xanh. Chức năng của cọc này là kết nối dây tiếp đất, dẫn dòng điện rò rỉ truyền xuống đất để tránh nguy cơ giật điện cho người thao tác.

Ốc siết cáp và Gioăng cao su

Ốc siết cáp có chức năng giữ cố định cáp nguồn, tránh lực kéo làm đứt dây bên trong. Gioăng cao su được đặt dưới nắp hộp để làm kín, ngăn hơi ẩm và nước xâm nhập. Các dòng động cơ điện nhập khẩu thường có hệ thống gioăng rất khít, giúp duy trì cấp bảo vệ IP cao.

Tụ điện và tụ ngâm

Máy 3 pha công nghiệp thường không sử dụng tụ điện. Tuy nhiên, khi kỹ thuật viên cải tạo máy 3 pha để chạy trên lưới điện 1 pha (tương tự như mô tơ điện 220v, motor điện 220v hay motor điện pha 220v), hộp cực sẽ được nới rộng để gắn thêm tụ khởi động và tụ ngâm. Tụ điện tạo độ lệch pha để thiết bị có thể tự khởi động bằng nguồn điện dân dụng.

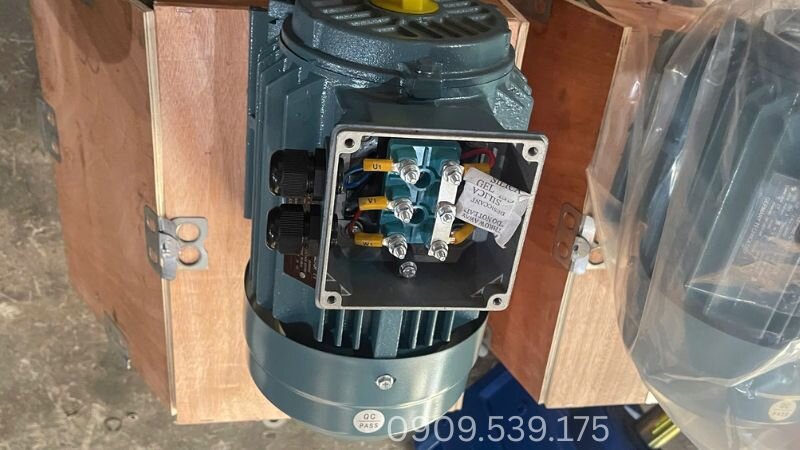

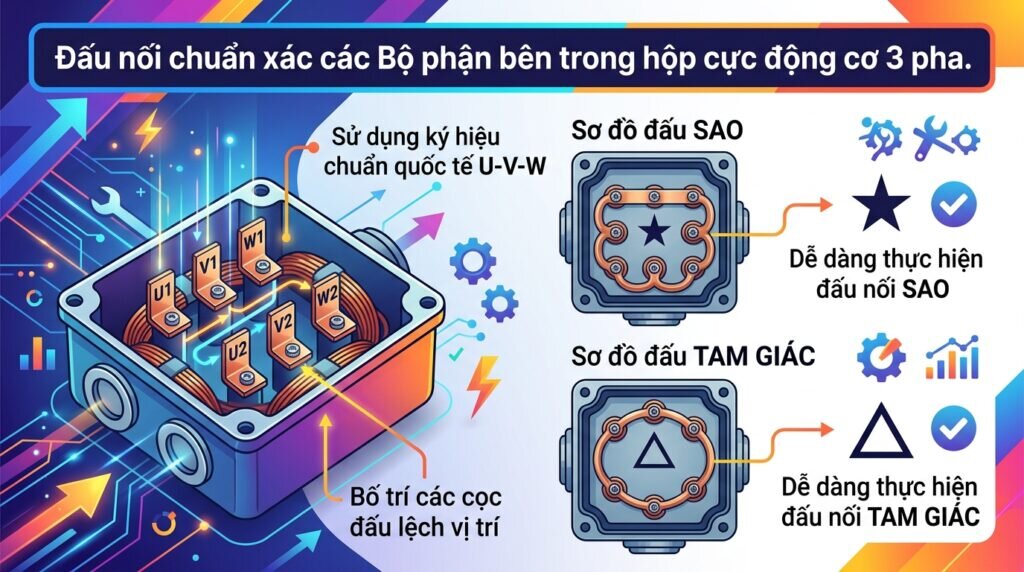

Quy tắc sắp xếp và ký hiệu cọc đấu dây bên trong hộp cực

Quy tắc sắp xếp và ký hiệu cọc đấu dây bên trong hộp cực động cơ 3 pha được thiết kế theo tiêu chuẩn kỹ thuật nhằm đảm bảo việc đấu nối nguồn điện 3 pha diễn ra chính xác, an toàn và thống nhất giữa các loại thiết bị khác nhau.

• Ký hiệu chuẩn quốc tế: Trên domino đấu dây sẽ có 6 cọc được dập nổi ký hiệu U1, V1, W1 (đầu cuộn dây) và U2, V2, W2 (cuối cuộn dây). Đây là quy ước bắt buộc giúp xác định đúng thứ tự pha khi đấu điện cho động cơ điện (motor điện).
• Nguyên tắc bố trí cọc đấu dây: Các cọc được sắp xếp theo dạng lệch vị trí, không đối xứng hoàn toàn (ví dụ U1 không nằm đối diện U2), nhằm hạn chế nhầm lẫn khi thao tác và giúp kỹ thuật viên dễ quan sát trong quá trình đấu nối.
• Lợi ích trong thực tế sử dụng: Khi người dùng đi mua mô tơ điện hoặc lắp đặt motor mới, hệ thống ký hiệu này giúp dễ dàng thực hiện đấu nối sao hoặc tam giác bằng thanh đồng nối ngang hoặc nối dọc, đảm bảo đúng kỹ thuật và giảm tối đa rủi ro đấu sai pha.
• Tính tiêu chuẩn hóa toàn cầu: Hầu hết các dòng motor điện tốt nhất hiện nay đều tuân thủ quy chuẩn dập ký hiệu này, giúp việc thay thế, bảo trì và đấu nối giữa các hãng trở nên thuận tiện và đồng nhất hơn trong thực tế vận hành.

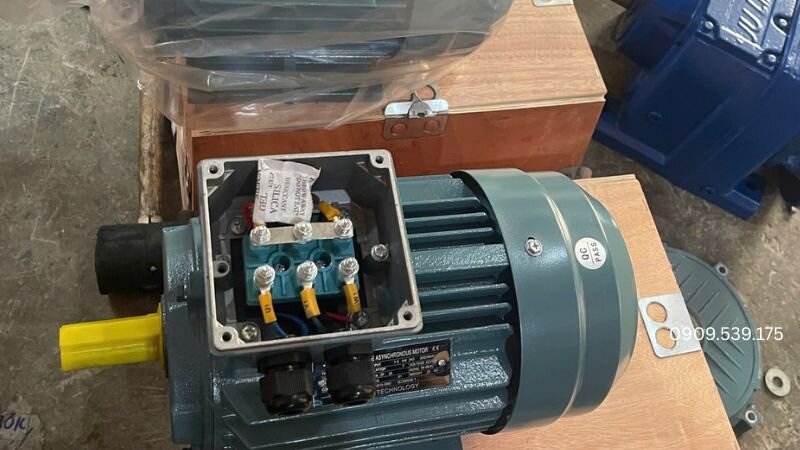

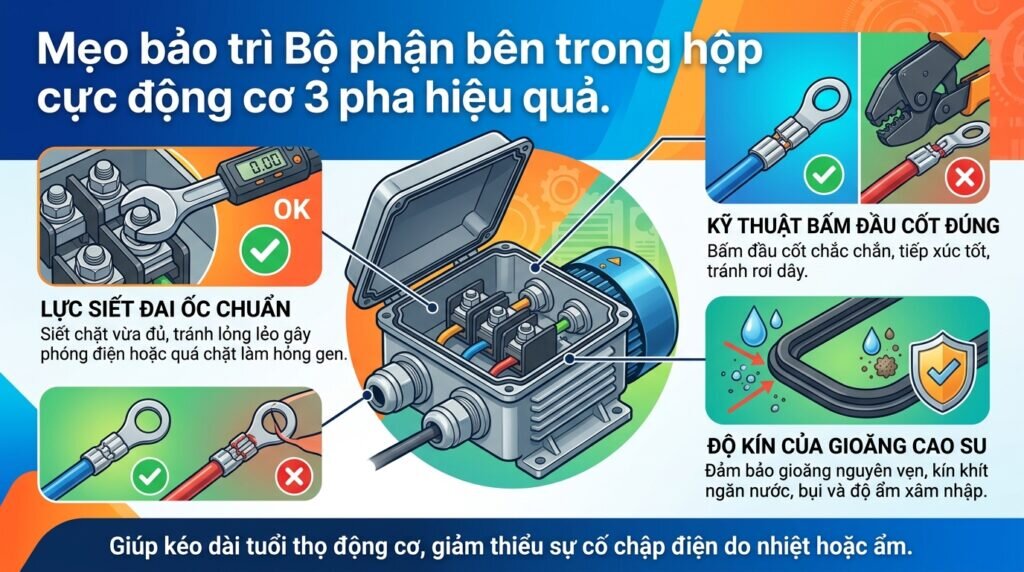

Lưu ý kỹ thuật khi thao tác bên trong hộp cực

Quá trình tháo lắp và kiểm tra bên trong hộp đấu nối của động cơ điện (motor điện) đòi hỏi sự cẩn thận cao để đảm bảo an toàn điện, duy trì độ cách điện và tăng tuổi thọ thiết bị trong quá trình vận hành.

• Lực siết đai ốc: Kỹ thuật viên cần sử dụng đúng dụng cụ như tua vít hoặc cờ lê lực để siết chặt các điểm đấu nối trên cầu đấu. Nếu siết lỏng sẽ dễ gây phát sinh tia lửa điện, làm nóng và chảy lớp nhựa cách điện của domino.
• Xử lý đầu dây cáp đồng: Dây dẫn phải được bấm đầu cốt đúng kỹ thuật, đảm bảo tiếp xúc tốt và tránh tình trạng sợi đồng tưa ra ngoài gây chạm chập giữa các pha trong hộp cực.
• Kiểm tra tình trạng rỉ sét: Đối với các dòng động cơ điện giá rẻ hoặc motor đã qua thời gian sử dụng lâu dài, việc kiểm tra cọc đấu dây, ốc siết và bề mặt đồng là bước bảo trì quan trọng để phát hiện sớm hiện tượng oxy hóa gây mất tiếp xúc điện.
• Đảm bảo cách điện an toàn: Tuyệt đối không để dây trần tiếp xúc chéo giữa các pha hoặc chạm vỏ hộp cực, tránh nguy cơ rò điện trong quá trình vận hành.
• Hoàn thiện lắp đặt: Sau khi kiểm tra và siết chặt toàn bộ điểm đấu nối, cần đóng kín nắp hộp cực và siết chặt ốc rắc co để đảm bảo khả năng chống bụi, chống ẩm và duy trì độ an toàn lâu dài cho thiết bị.

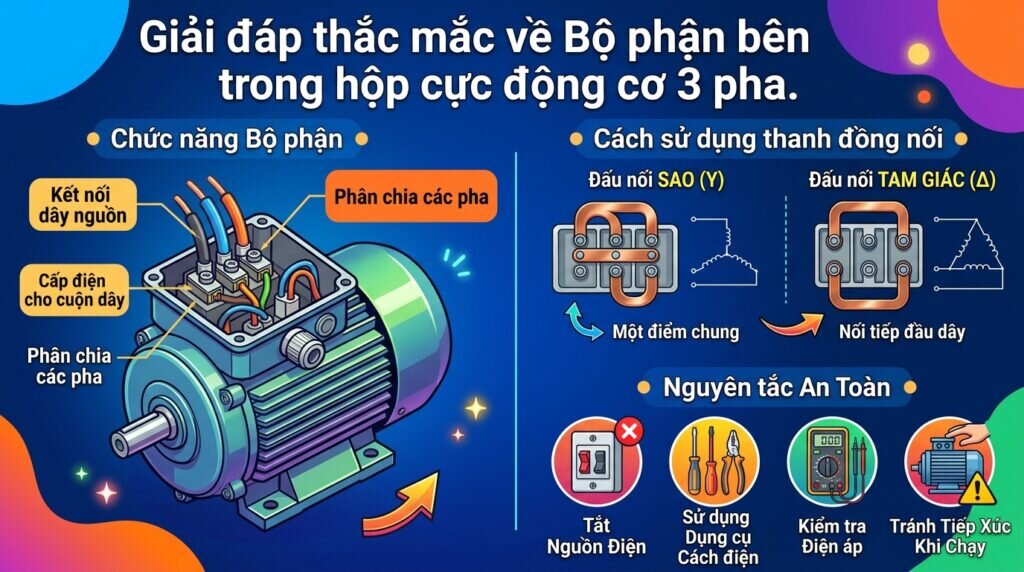

Câu hỏi thường gặp

Kết luận

Tóm lại, việc hiểu rõ bộ phận bên trong hộp cực động cơ 3 pha là yếu tố quan trọng giúp người dùng kiểm soát tốt quá trình lắp đặt và vận hành thiết bị. Hộp cực chính là phần bảo vệ các điểm tiếp điện của mô tơ điện, vì vậy khi nắm rõ chức năng của cầu đấu, thanh đồng, tiếp địa, cụm làm kín và tụ điện, người dùng sẽ hạn chế tối đa nguy cơ chạm chập và hư hỏng. Khi có nhu cầu mua motor điện, khách hàng nên kiểm tra kỹ tình trạng nguyên vẹn của các chi tiết này để đảm bảo thiết bị hoạt động ổn định, an toàn và bền bỉ trong môi trường nhà xưởng.
