Hướng dẫn sơ đồ đấu nối biến tần INVT chi tiết, chuẩn kỹ thuật

Tác giả: ChungTu

Cập nhật lúc: 11/08/2025

Bạn đang tìm kiếm hướng dẫn chi tiết về biến tần (inverter) cho hệ thống của mình? Trong số các thương hiệu hiện nay, biến tần INVT được nhiều người lựa chọn nhờ độ bền, khả năng điều khiển linh hoạt và giá thành hợp lý. Việc nắm rõ sơ đồ đấu nối biến tần INVT là yếu tố cốt lõi giúp hệ thống hoạt động ổn định, an toàn và đạt hiệu suất tối đa. Bài viết này Thành Thái Motor sẽ hướng dẫn từ sơ đồ đấu dây giúp bạn lắp đặt và vận hành biến tần hiệu quả.

Việc nắm rõ sơ đồ đấu dây biến tần INVT là bước đầu tiên và quan trọng nhất. Một sơ đồ đấu nối biến tần INVT chuẩn xác sẽ đảm bảo an toàn điện và giúp máy biến tần hoạt động đúng chức năng. Sơ đồ đấu dây thường được chia làm hai phần chính: mạch động lực và mạch điều khiển.

Mạch động lực là phần kết nối nguồn điện đầu vào và động cơ đầu ra. Đây là nơi có dòng điện và điện áp cao, cần được thực hiện cẩn thận.

Nguồn vào: Với biến tần 1 pha 220V, đấu nguồn xoay chiều 1 pha vào hai cọc L và N (hoặc R, T ở một số model cũ). Với biến tần 3 pha 220V/380V, đấu nguồn xoay chiều 3 pha vào ba cọc R, S, T.
Nguồn ra động cơ: 3 dây của động cơ điện (motor điện) được đấu vào 3 cọc U, V, W trên biến tần. Lưu ý không được đấu nhầm dây nguồn vào cọc ra của biến tần vì sẽ gây hỏng ngay lập tức.
Chân nối điện trở hãm (Điện trở xả): Các chân PB và P+ (hoặc P+ và P-) được sử dụng để kết nối với điện trở hãm. Điện trở này có chức năng tiêu tán năng lượng dư thừa khi động cơ đột ngột giảm tốc độ, giúp bảo vệ biến tần khỏi lỗi quá áp. Đây là một bộ phận quan trọng trong nhiều ứng dụng của máy biến tần.
Chân nối đất (PE/GND): Vỏ biến tần và vỏ động cơ phải được nối đất đúng tiêu chuẩn để đảm bảo an toàn, tránh rò rỉ điện.

Sơ đồ đấu nối biến tần INVT chuẩn cho mạch động lực là yếu tố then chốt đảm bảo hệ thống vận hành ổn định. Trên thiết bị, các chân kết nối đều được ký hiệu rõ ràng, giúp việc đấu dây trở nên nhanh chóng và chính xác.

Mạch điều khiển sử dụng các tín hiệu điện áp thấp để ra lệnh cho biến tần hoạt động như chạy/dừng, đảo chiều, thay đổi tốc độ. Đây là phần linh hoạt nhất trong cách đấu biến tần.

Chân điều khiển đa chức năng (S1, S2, S3…): Đây là các chân đầu vào số (Digital Input). Chúng có thể được cài đặt để thực hiện các lệnh như: chạy thuận, chạy ngược, dừng khẩn cấp, reset lỗi, chạy đa cấp tốc độ…
Chân cấp nguồn cho tín hiệu ngoài: Chân COM (hoặc GND) là chân chung cho các tín hiệu điều khiển. Chân +10V hoặc +24V dùng để cấp nguồn cho các thiết bị ngoại vi như biến trở, cảm biến.
Chân đầu vào Analog (AI1, AI2, AI3): Dùng để nhận tín hiệu analog (0-10VDC hoặc 4-20mA) từ biến trở hoặc cảm biến áp suất, cảm biến nhiệt độ để điều khiển tần số. Đây là phần cốt lõi trong cách đấu biến trở cho biến tần INVT.
Chân đầu ra Relay (TA/TB/TC): Là các tiếp điểm của một relay bên trong biến tần. Chúng có thể được cài đặt để báo trạng thái như: biến tần đang chạy, biến tần báo lỗi, đạt tần số cài đặt… để điều khiển đèn báo, còi hoặc các thiết bị khác.

Việc hiểu rõ sơ đồ đấu nối biến tần INVT giúp bạn khai thác tối đa sức mạnh của cục biến tần, biến nó thành một bộ điều khiển thông minh cho động cơ.

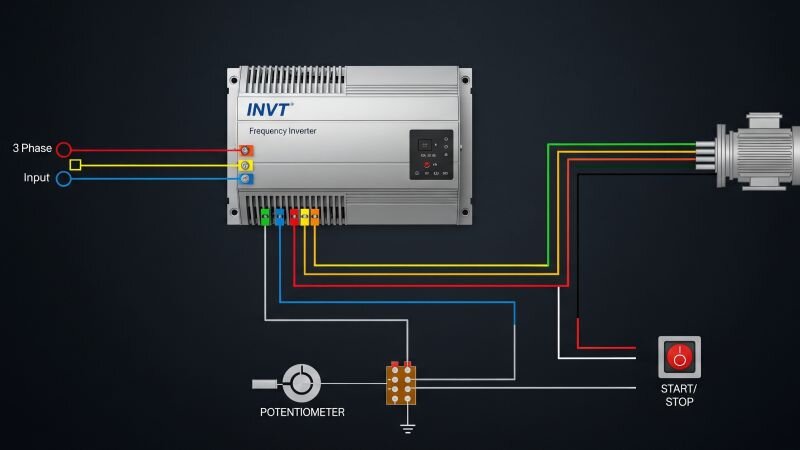

Sơ đồ đấu nối biến tần INVT với động cơ 3 pha, biến trở và nút Start/Stop

Biến tần INVT là thiết bị điều khiển tốc độ động cơ điện thông qua việc thay đổi tần số và điện áp đầu ra. Để đảm bảo hệ thống hoạt động ổn định, bền bỉ và an toàn, việc đấu nối biến tần INVT đúng kỹ thuật là rất quan trọng.

Kiểm tra thông số biến tần: Điện áp định mức, công suất, dòng điện tối đa.
Kiểm tra động cơ: Điện áp, công suất, số pha, tần số.
Dụng cụ cần thiết: Tua vít, kìm cắt, đồng hồ đo điện, cầu chì, aptomat, rơ-le nhiệt.
Ngắt nguồn điện trước khi thao tác để đảm bảo an toàn.

Biến tần INVT gồm hai nhóm đấu nối chính:

A. Đấu nối nguồn điện đầu vào

Điện 1 pha (220V): Kết nối vào cổng L và N.
Điện 3 pha (380V): Kết nối vào cổng L1, L2, L3.
Tiếp địa (PE): Nối vào cọc tiếp địa để tránh rò điện và nhiễu.

B. Đấu nối đầu ra cho động cơ

Kết nối 3 dây từ cổng U, V, W trên biến tần đến các cổng tương ứng của động cơ.
Đảm bảo chiều quay đúng, nếu quay ngược đổi chéo 2 dây bất kỳ.

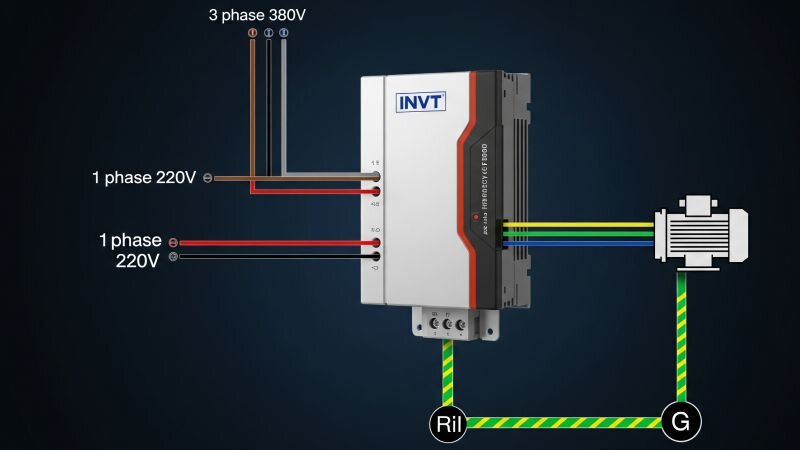

Sơ đồ đấu nối biến tần INVT với động cơ 3 pha

Nút nhấn START/STOP: Nối vào các chân điều khiển số (DI) và COM.
Chiết áp điều chỉnh tốc độ: Nối vào chân AI1 (hoặc AI2) và GND, thường dùng loại 10kΩ.
Cảm biến hoặc PLC: Đấu vào các chân DI, AI hoặc truyền thông RS485 tùy yêu cầu.

Aptomat (MCB): Bảo vệ quá dòng, ngắn mạch.
Cầu chì: Bảo vệ khi có sự cố điện.
Rơ-le nhiệt: Bảo vệ động cơ khi quá tải lâu dài.

Sau khi đấu nối xong, cần cài đặt:

P00.00 – Chọn nguồn điều khiển (bàn phím, chân điều khiển, truyền thông).
P00.01 – Chọn nguồn tần số (bàn phím, AI1, truyền thông).
P00.02 – Tần số làm việc tối đa.
P00.03 – Thời gian tăng tốc (ACC).
P00.04 – Thời gian giảm tốc (DEC).
P00.05 – Điện áp định mức động cơ.
P00.06 – Dòng điện định mức động cơ.

Luôn ngắt nguồn trước khi đấu nối hoặc bảo trì.
Không chạm tay vào phần công suất khi biến tần đang hoạt động.
Đảm bảo dây tiếp địa tốt để tránh giật điện và nhiễu tín hiệu.
Không lắp biến tần ở nơi có độ ẩm cao hoặc môi trường nhiều bụi kim loại.

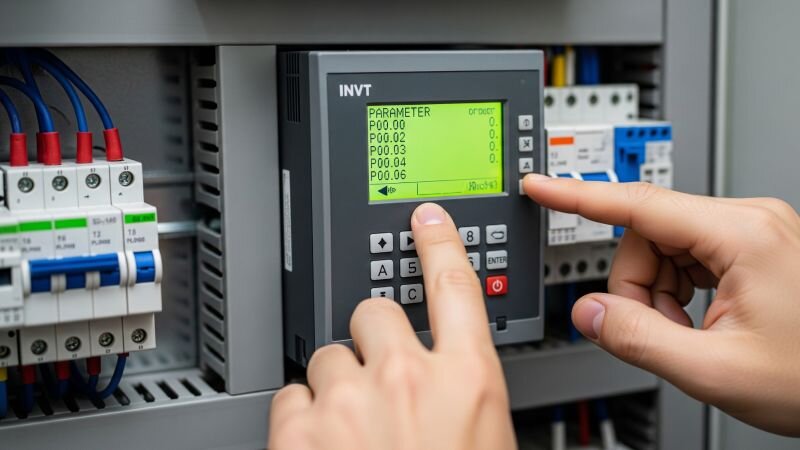

Cài đặt các thông số của biến tần INVT, với màn hình hiển thị rõ các thông số — cài đặt các thông số của biến tần INVT, với màn hình hiển thị rõ các thông số

Sử dụng biến trở ngoài để điều chỉnh tốc độ động cơ điện là một ứng dụng rất phổ biến. Cách đấu biến trở cho biến tần INVT cực kỳ đơn giản. Biến trở thường có 3 chân.

Các bước thực hiện cách đấu biến trở cho biến tần INVT:

Bước 1: Đấu chân giữa của biến trở vào ngõ vào analog của biến tần, thường là chân AI1 hoặc AI2.

Bước 2: Đấu một trong hai chân còn lại của biến trở vào chân cấp nguồn +10V trên biến tần.

Bước 3: Đấu chân cuối cùng của biến trở vào chân GND (0V) của biến tần.

Sau khi hoàn thành sơ đồ đấu dây biến tần INVT có biến trở, bạn cần cài đặt thông số trong biến tần để nó nhận tín hiệu điều khiển tần số từ chân analog mà bạn đã đấu (ví dụ: cài P00.06 = 2 để chọn AI1 làm kênh đặt tần số chính).

Lưu ý quan trọng trong cách đấu biến trở cho biến tần INVT:

Sử dụng dây có vỏ bọc chống nhiễu để nối biến trở với biến tần, đặc biệt khi khoảng cách xa.
Chọn biến trở có giá trị điện trở phù hợp, thường từ 1kΩ đến 10kΩ.

Đây là một phần không thể thiếu khi bạn muốn điều khiển biến tần động cơ một cách linh hoạt.

Để đảm bảo biến tần hoạt động bền bỉ và an toàn, cần tuân thủ các lưu ý sau trong quá trình đấu nối và vận hành:

Không gian lắp đặt:Lắp đặt biến tần trong tủ điện thông thoáng, sạch sẽ, tránh xa nguồn nhiệt và nơi ẩm ướt. Đảm bảo có khoảng trống xung quanh biến tần để tản nhiệt tốt. Nên lắp tủ biến tần có quạt hút.
Cách đi dây: Tách riêng dây động lực (nguồn vào, ra động cơ) và dây điều khiển (tín hiệu S1, S2, analog…). Đi dây vuông góc với nhau nếu phải cắt ngang để giảm nhiễu điện từ.
Chống nhiễu: Sử dụng dây xoắn có vỏ bọc chống nhiễu cho tín hiệu điều khiển và analog. Nối vỏ bọc chống nhiễu xuống chân GND của biến tần.
Lắp thiết bị phụ trợ: Bộ lọc nhiễu (EMI Filter) gắn ở ngõ vào để giảm nhiễu lưới điện, cuộn kháng AC/DC (AC/DC Reactor) giúp cải thiện hệ số công suất và bảo vệ biến tần khỏi sốc điện, điện trở xả là bắt buộc cho các ứng dụng quán tính lớn cần dừng nhanh như thang máy hoặc máy ly tâm.
Kiểm tra trước khi cấp điện: Sau khi đấu nối xong theo sơ đồ đấu biến tần INVT, hãy kiểm tra lại toàn bộ các kết nối, đảm bảo không có sự chập chạm, lỏng lẻo.
Bảo trì định kỳ: Thường xuyên kiểm tra, vệ sinh bụi bẩn bám trên quạt và khe tản nhiệt của biến tần. Siết lại các ốc vít tại terminal để đảm bảo tiếp xúc tốt.

Tuân thủ những lưu ý này không chỉ giúp cục biến tần của bạn hoạt động ổn định mà còn kéo dài tuổi thọ của cả biến tần và biến tần động cơ.

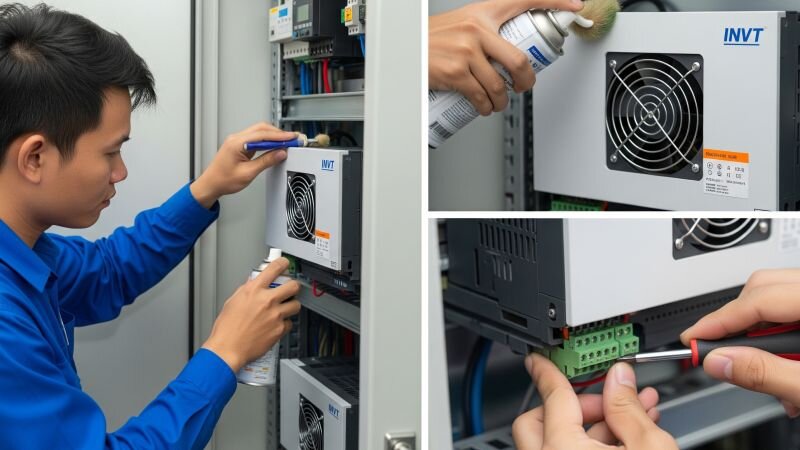

Bảo trì định kỳ: Vệ sinh quạt, khe tản nhiệt và siết chặt ốc terminal.

Thành Thái Motor cung cấp bảng giá biến tần INVT mới nhất với đa dạng model cho cả dân dụng và công nghiệp. Chúng tôi cam kết bảng giá biến tần cạnh tranh, sản phẩm chính hãng, bền bỉ và hiệu suất cao, đáp ứng tối đa nhu cầu sử dụng của bạn.

STT	Sản phẩm	Giá	Thông số
1	Biến tần Invt 0.75kW	Từ 2.100.000₫	Biến tần Invt, 0.75kW
2	Biến tần Invt 1.5kW	Từ 2.500.000₫	Biến tần Invt, 1.5kW
3	Biến tần Invt 2.2kW	Từ 3.700.000₫	Biến tần Invt, 2.2kW
4	Biến tần Invt 4kW	Từ 4.100.000₫	Biến tần Invt, 4kW
5	Biến tần Invt 5.5kW	Từ 5.000.000₫	Biến tần Invt, 5.5kW
6	Biến tần Invt 7.5kW	Từ 6.150.000₫	Biến tần Invt, 7.5kW
7	Biến tần Invt 11kW	Từ 7.600.000₫	Biến tần Invt, 11kW
8	Biến tần Invt 15kW	Từ 9.100.000₫	Biến tần Invt, 15kW
9	Biến tần Invt 18kW	Từ 11.000.000₫	Biến tần Invt, 18kW
10	Biến tần Invt 22kW	Từ 13.050.000₫	Biến tần Invt, 22kW
11	Biến tần Invt 30kW	Từ 16.450.000₫	Biến tần Invt, 30kW
12	Biến tần Invt 37kW	Từ 19.250.000₫	Biến tần Invt, 37kW
13	Biến tần Invt 45kW	Từ 25.000.000₫	Biến tần Invt, 45kW

Xem tất cả 13 sản phẩm: Biến tần INVT

Bảo hành kéo dài 24 tháng.
Giao hàng tận nơi trên toàn quốc.
Chất lượng chuẩn Châu Âu, công nghệ Đức.
Giá cạnh tranh, ưu đãi cho đối tác và số lượng lớn.
Hồ sơ đầy đủ, minh bạch, có chứng nhận CO, CQ.

Bạn đang cần lựa chọn biến tần động cơ phù hợp nhất với hệ thống của mình? Đừng ngần ngại liên hệ ngay với Thành Thái Motor qua các kênh sau:

Hotline: 0909.539.175
Zalo: 0902530445
Zalo OA: Thành Thái Motor
Email: codienthanhthai@gmail.com

Cách đấu nối dây biến tần INVT 1 pha ra 3 pha 220V như thế nào?

Bạn cần mua biến tần 1 pha có đầu vào 220V và đầu ra 3 pha 220V. Đấu nguồn 220V vào chân L, N của biến tần. Đấu 3 dây của động cơ vào chân U, V, W. Lưu ý, động cơ của bạn phải là loại 3 pha 220V/380V và đã được đấu sao (Y) hoặc tam giác (Δ) về chế độ 220V.

Sơ đồ chân biến tần INVT có giống nhau giữa các model không?

Về cơ bản, các chân chính như R,S,T, U,V,W, COM, GND, +10V là khá tương đồng. Tuy nhiên, số lượng và tên các chân DI/DO, AI/AO có thể khác nhau giữa các model như GD20, GD200A. Luôn luôn tham khảo tài liệu kỹ thuật đi kèm của đúng model biến tần bạn đang sử dụng để có sơ đồ chân biến tần invt chính xác nhất.

Sơ đồ đấu nối biến tần INVT gồm những phần nào?

Sơ đồ đấu nối biến tần INVT thường bao gồm phần đấu nguồn vào (1 pha hoặc 3 pha), đấu dây ra động cơ (U, V, W), đấu mạch điều khiển (DI, AI, COM) và các thiết bị phụ trợ như aptomat, cầu chì, rơ-le nhiệt.

Sơ đồ đấu dây biến tần INVT GD20 có khác gì so với các dòng INVT khác không?

Không khác nhiều về nguyên lý so với các dòng INVT khác, nhưng sơ đồ đấu dây biến tần INVT GD20 có bố trí terminal gọn hơn, ký hiệu rõ ràng và hỗ trợ cổng điều khiển đa năng, giúp đấu nối nhanh và hạn chế lỗi.

Sơ đồ đấu nối biến tần 200V INVT và biến tần 220V áp dụng cho những loại động cơ nào?

Áp dụng cho động cơ xoay chiều 3 pha công suất nhỏ đến trung bình như máy bơm nước (motor bơm nước), quạt thổi khí (máy thổi khí), băng tải, máy nén khí và thiết bị cơ khí tự động.

Việc nắm vững cách đấu biến tần INVT, hiểu rõ sơ đồ biến tần invt và các thông số cài đặt là chìa khóa để khai thác tối đa hiệu quả của thiết bị này. Một hệ thống biến tần công nghiệp được lắp đặt đúng chuẩn không chỉ giúp tiết kiệm năng lượng, bảo vệ động cơ mà còn nâng cao năng suất và độ tin cậy của dây chuyền sản xuất.
