Biến tần Fuji là gì? Cấu tạo, nguyên lý và ứng dụng thực tế
Biến tần Fuji là gì? Cấu tạo, nguyên lý và ứng dụng thực tế là gì?

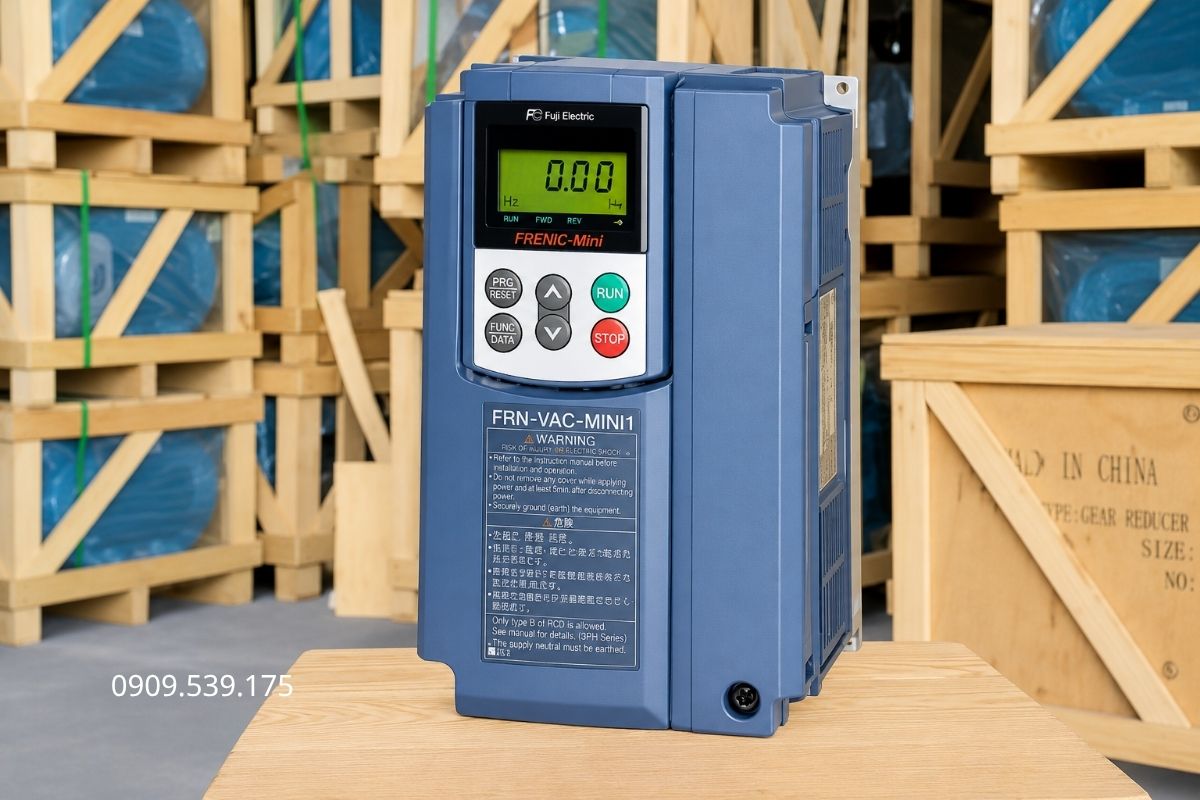

Biến tần Fuji là thiết bị dùng để điều chỉnh tốc độ và mô-men xoắn của động cơ bằng cách thay đổi tần số và điện áp.
Thiết bị hoạt động theo nguyên lý AC đến DC đến AC, giúp motor khởi động êm, chạy ổn định và dễ dàng điều chỉnh tốc độ. Biến tần Fuji được sử dụng phổ biến cho bơm, quạt, băng tải, máy nén và các dây chuyền sản xuất công nghiệp.
Cấu tạo và nguyên lý hoạt động
Để hiểu rõ sức mạnh vận hành của một chiếc máy biến tần, chúng ta cần phân tích cấu trúc kỹ thuật và chu trình chuyển đổi năng lượng bên trong thiết bị.

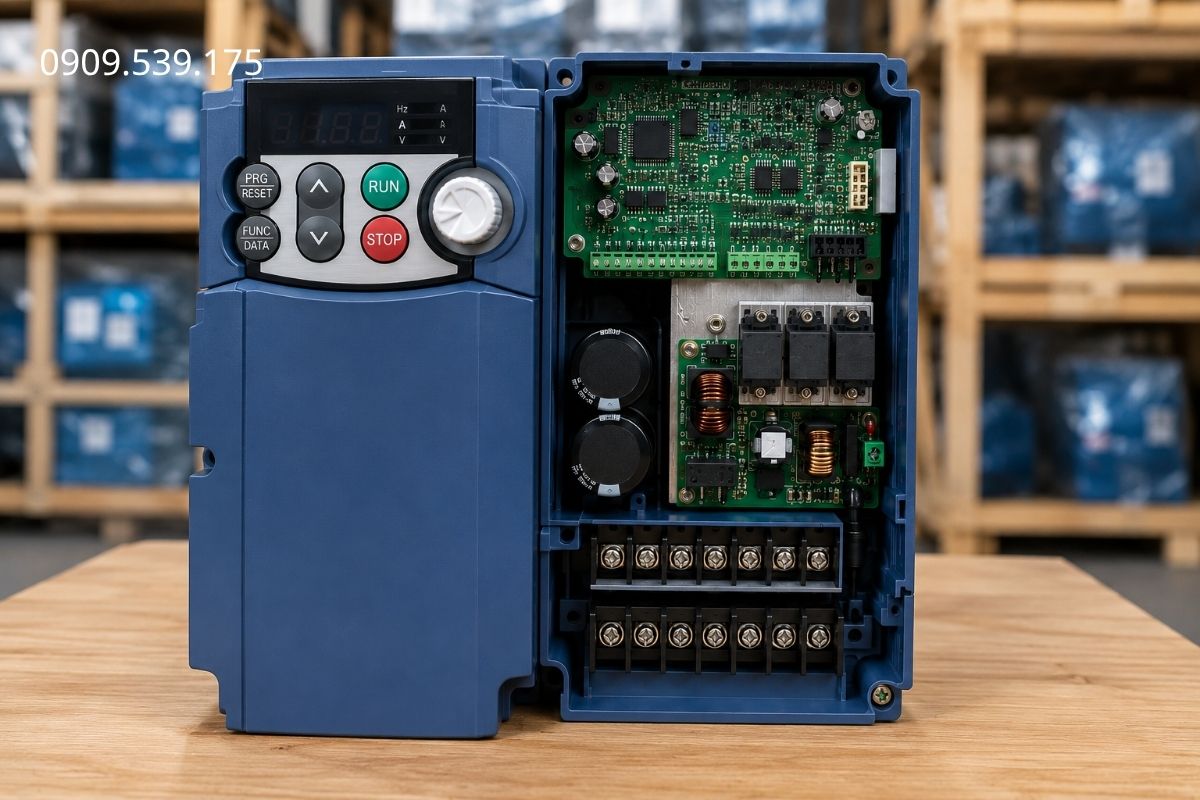

Cấu tạo cơ bản của biến tần Fuji
Biến tần Fuji được cấu tạo từ nhiều bộ phận điện tử và công suất, phối hợp với nhau để chuyển đổi nguồn điện, điều khiển tốc độ và bảo vệ động cơ. Các bộ phận chính gồm:
- Bộ chỉnh lưu: Tiếp nhận nguồn điện AC 1 pha hoặc 3 pha và chuyển thành điện một chiều (DC).
- Mạch DC Bus: Gồm các tụ điện và linh kiện lọc, có nhiệm vụ làm phẳng và ổn định điện áp DC trước khi đưa sang bộ nghịch lưu.
- Bộ nghịch lưu: Sử dụng các linh kiện công suất như IGBT để đóng cắt theo kỹ thuật PWM, tạo ra nguồn AC có tần số và điện áp thay đổi để điều khiển motor.
- Bo mạch điều khiển: Đóng vai trò xử lý trung tâm, tiếp nhận lệnh cài đặt và tín hiệu phản hồi để điều khiển các linh kiện công suất.
- Bảng điều khiển: Gồm màn hình và các phím chức năng, dùng để cài đặt thông số, điều chỉnh tần số, theo dõi trạng thái và kiểm tra mã lỗi.
- Hệ thống làm mát: Gồm quạt và bộ tản nhiệt, giúp giải nhiệt cho các linh kiện công suất, đặc biệt khi biến tần hoạt động liên tục.
- Các mạch bảo vệ: Giúp biến tần phát hiện và xử lý những tình trạng như quá dòng, quá áp, thấp áp, quá nhiệt hoặc mất pha, hạn chế hư hỏng cho biến tần và động cơ.

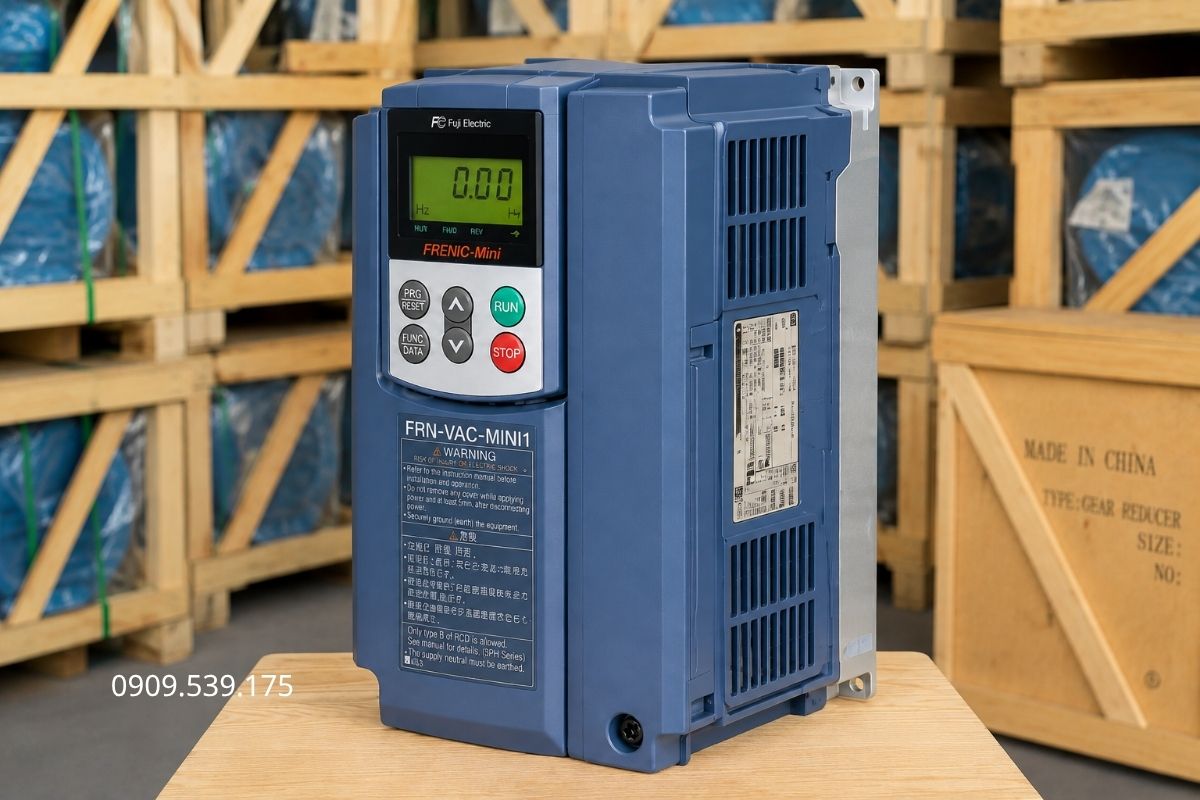

Nguyên lý hoạt động
Biến tần Fuji hoạt động bằng cách chuyển đổi nguồn điện đầu vào và điều chỉnh tần số, điện áp trước khi cấp cho motor. Quá trình gồm 2 bước chính:
- Bước 1 – Chỉnh lưu: Nguồn điện AC được đưa qua bộ chỉnh lưu để chuyển thành điện DC. Sau đó, mạch DC Bus lọc và ổn định nguồn điện này.
- Bước 2 – Nghịch lưu: Điện DC được đưa đến bộ nghịch lưu. Các linh kiện công suất IGBT đóng cắt theo kỹ thuật PWM, tạo ra nguồn điện AC có tần số và điện áp phù hợp để cấp cho motor.
Khi thay đổi tần số đầu ra, biến tần Fuji có thể tăng hoặc giảm tốc độ motor, giúp động cơ vận hành ổn định và phù hợp với từng loại tải.

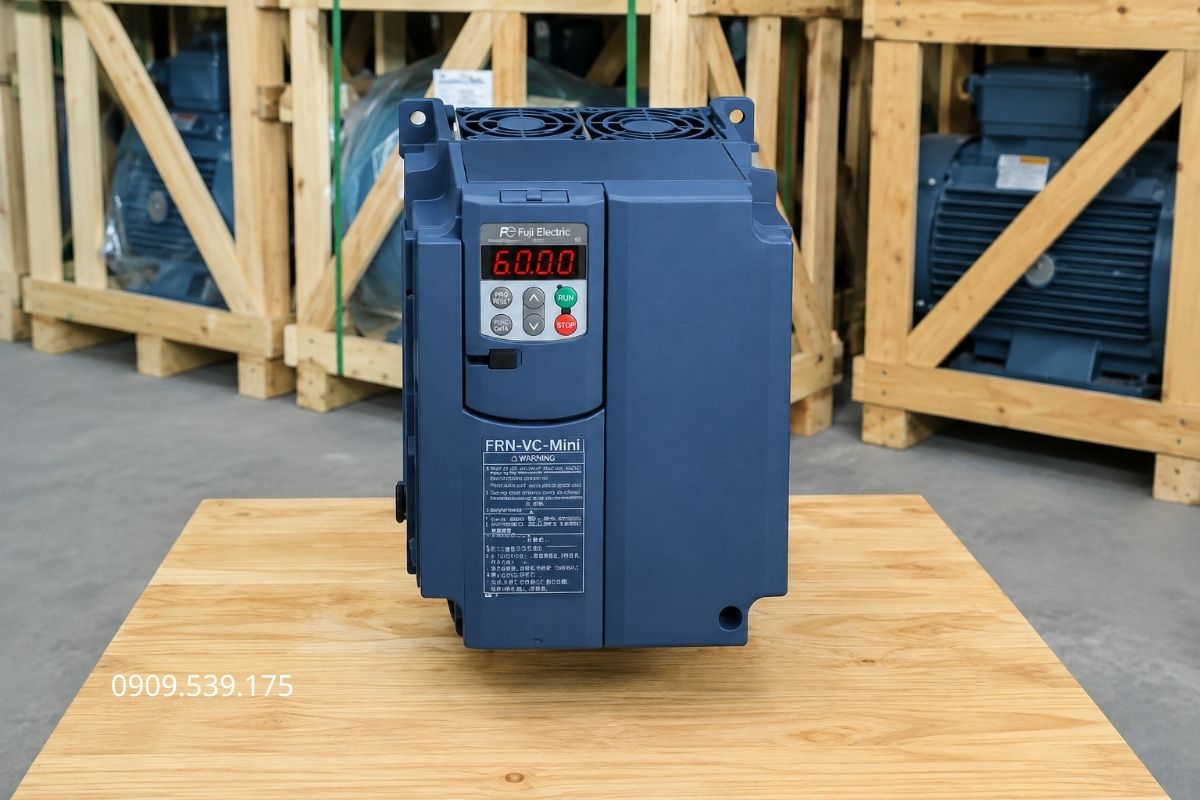

Các loại/dòng phổ biến
Biến tần Fuji có nhiều dòng sản phẩm, đáp ứng từ các ứng dụng đơn giản đến máy móc công nghiệp yêu cầu công suất và khả năng điều khiển cao.
Dòng phổ thông – Ứng dụng cơ bản
Các dòng công suất nhỏ có thiết kế gọn, dễ lắp đặt và dễ cài đặt. Thường được sử dụng cho quạt, máy bơm, băng tải, máy đóng gói và các thiết bị tải nhẹ.
Dòng công nghiệp -Tải nặng
Các dòng công nghiệp được thiết kế để chịu tải lớn, hoạt động liên tục và điều khiển motor chính xác. Thường dùng cho máy ép, máy CNC, cẩu trục, máy nghiền và dây chuyền sản xuất.
Một số dòng hỗ trợ điều khiển vector, giúp motor có mô-men xoắn tốt và vận hành ổn định ngay cả ở tốc độ thấp.

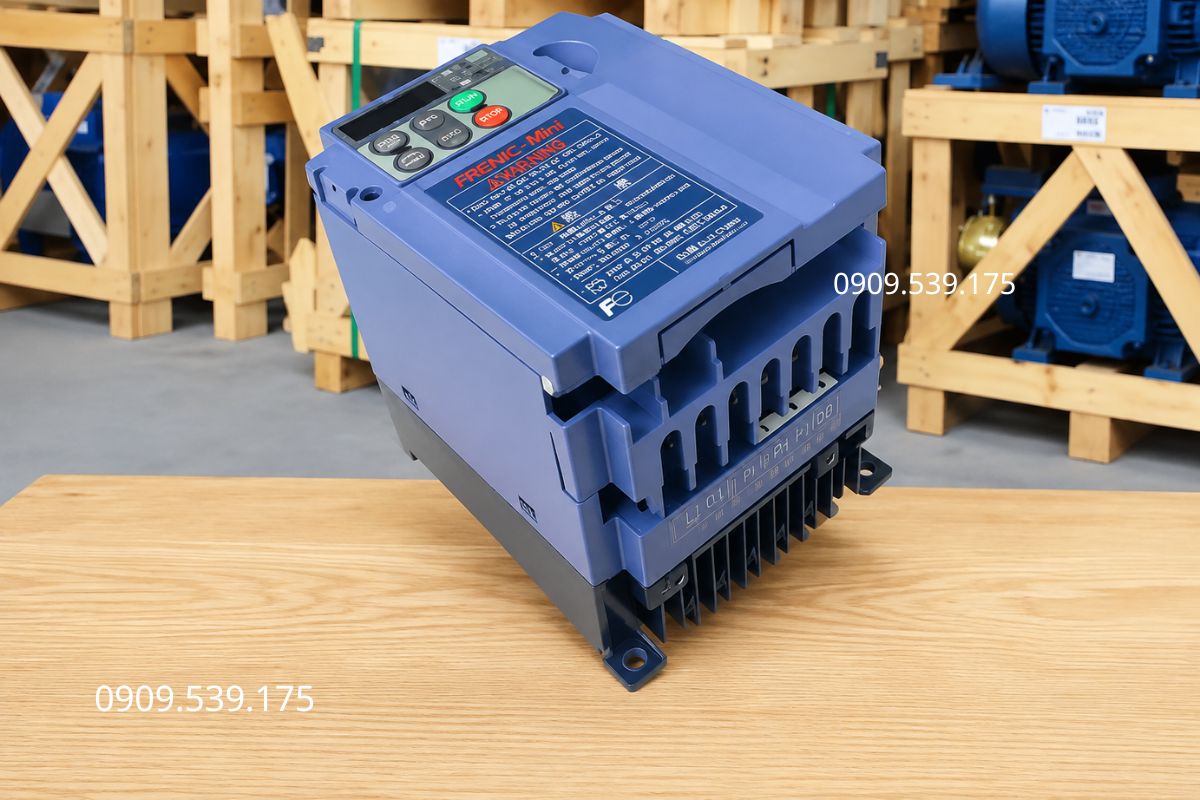

Ứng dụng thực tế
Biến tần Fuji được sử dụng trong nhiều hệ thống máy móc nhờ khả năng điều chỉnh tốc độ motor, vận hành ổn định và tiết kiệm điện.
- Máy bơm và quạt: Điều chỉnh tốc độ motor theo nhu cầu sử dụng, giúp kiểm soát lưu lượng và giảm điện năng tiêu thụ.
- Băng tải và dây chuyền sản xuất: Giúp motor khởi động và dừng êm, hạn chế rung giật và dễ dàng điều chỉnh tốc độ băng tải.
- Máy nén khí: Điều chỉnh tốc độ motor để duy trì áp suất phù hợp, giúp hệ thống hoạt động ổn định và tiết kiệm điện.
- Cẩu trục và thiết bị nâng hạ: Kiểm soát tốc độ motor khi nâng, hạ và dừng tải, giúp hạn chế rung giật và tăng độ an toàn.
- Máy móc công nghiệp: Ứng dụng cho máy ép, máy trộn, máy nghiền và nhiều thiết bị cần thay đổi tốc độ motor.

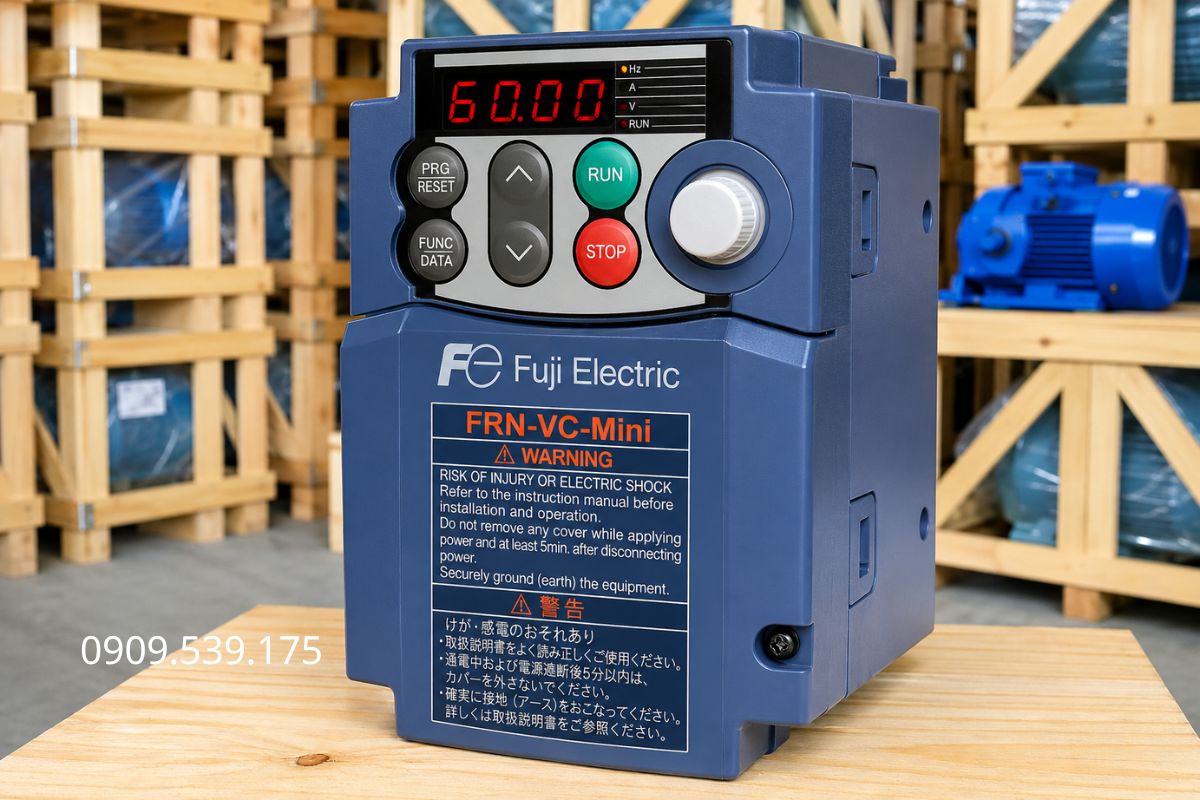

Cách lựa chọn biến tần Fuji phù hợp
Để chọn biến tần Fuji đúng với motor và hệ thống, cần kiểm tra các yếu tố sau:
- Công suất motor: Xác định công suất kW hoặc HP và dòng điện định mức của motor để chọn biến tần có thông số phù hợp.
- Loại tải: Với tải nhẹ như bơm, quạt có thể chọn dòng phổ thông. Với tải nặng như băng tải, máy khuấy, cẩu trục nên chọn loại có khả năng chịu quá tải tốt.
- Điện áp nguồn: Kiểm tra nguồn điện sử dụng là 1 pha 220V, 3 pha 220V hoặc 3 pha 380V để chọn đúng model.
- Môi trường lắp đặt: Nếu nơi lắp đặt nhiều bụi, ẩm hoặc nhiệt độ cao, cần chọn biến tần có khả năng bảo vệ phù hợp và đảm bảo tủ điện được thông thoáng.
- Nhu cầu sử dụng: Nếu cần điều khiển tốc độ chính xác, khởi động êm hoặc kết nối với hệ thống tự động hóa, nên chọn dòng Fuji có chức năng phù hợp.
Câu hỏi thường gặp
Có nên lắp biến tần Fuji sát nhau trong tủ điện không?
Không nên. Cần bố trí khoảng cách phù hợp giữa các thiết bị để đảm bảo lưu thông không khí và hạn chế nhiệt tích tụ.
Vì sao biến tần Fuji báo lỗi ngay khi chạy motor?
Có thể do đấu dây sai, motor quá tải, thông số cài đặt chưa đúng hoặc nguồn điện không ổn định. Cần kiểm tra mã lỗi để xác định nguyên nhân.
Nên kiểm tra gì trước khi cho motor chạy bằng biến tần Fuji?
Kiểm tra nguồn điện, dây motor, tiếp địa và thông số cài đặt để đảm bảo tất cả đều đúng trước khi vận hành.
Có thể điều khiển biến tần Fuji bằng nút nhấn bên ngoài không?
Có. Có thể đấu nút nhấn hoặc công tắc vào cổng điều khiển để thực hiện lệnh chạy, dừng và đảo chiều motor.
Biến tần Fuji có cần nối đất khi lắp đặt không?
Có. Cần nối đất đúng kỹ thuật để giảm nguy cơ rò điện và bảo vệ người sử dụng khi thiết bị gặp sự cố.
Kết luận
Biến tần Fuji giúp điều chỉnh tốc độ motor, hỗ trợ khởi động êm, vận hành ổn định và tiết kiệm điện. Thiết bị phù hợp với nhiều ứng dụng như bơm, quạt, băng tải và máy móc công nghiệp. Khi lựa chọn, cần chú ý công suất motor, loại tải, điện áp và môi trường làm việc để đảm bảo hiệu quả sử dụng.
