Xưởng của bạn rơi vào cảnh thiết bị liên tục báo lỗi quá tải, motor rung lắc dữ dội khi khởi động, có mùi khét phát ra từ tủ điện. Đó là do việc vận hành motor 3 pha thiếu biến tần, hoặc tệ hơn là dùng biến tần không đủ công suất. Để chấm dứt tình trạng hao mòn máy móc và loại bỏ nguy cơ cháy nổ, bài viết này sẽ hướng dẫn bạn chọn mua đúng tải, đấu nối điện áp và lắp ráp biến tần chuẩn kỹ thuật nhất.
Biến tần là gì và tại sao motor 3 pha lại cần dùng đến?
Hiểu một cách đơn giản, biến tần là thiết bị điện tử làm nhiệm vụ thay đổi tần số dòng điện đặt lên cuộn dây bên trong động cơ. Việc gắn thêm biến tần cho motor 3 pha mang lại những lợi ích vận hành thực tế mà việc đấu nối điện trực tiếp không thể làm được.
Giúp vặn núm chỉnh tốc độ quay nhanh hay chậm tùy ý
Điều chỉnh tốc độ quay nhanh hoặc chậm tùy ý bằng núm vặn biến trở, giúp thay đổi tần số và tốc độ motor theo nhu cầu. Lắp biến tần cho motor 3 pha cho phép tăng giảm tốc linh hoạt mà không cần hộp số cơ khí, đồng thời hạn chế sụt áp khi khởi động và hỗ trợ tiết kiệm điện.

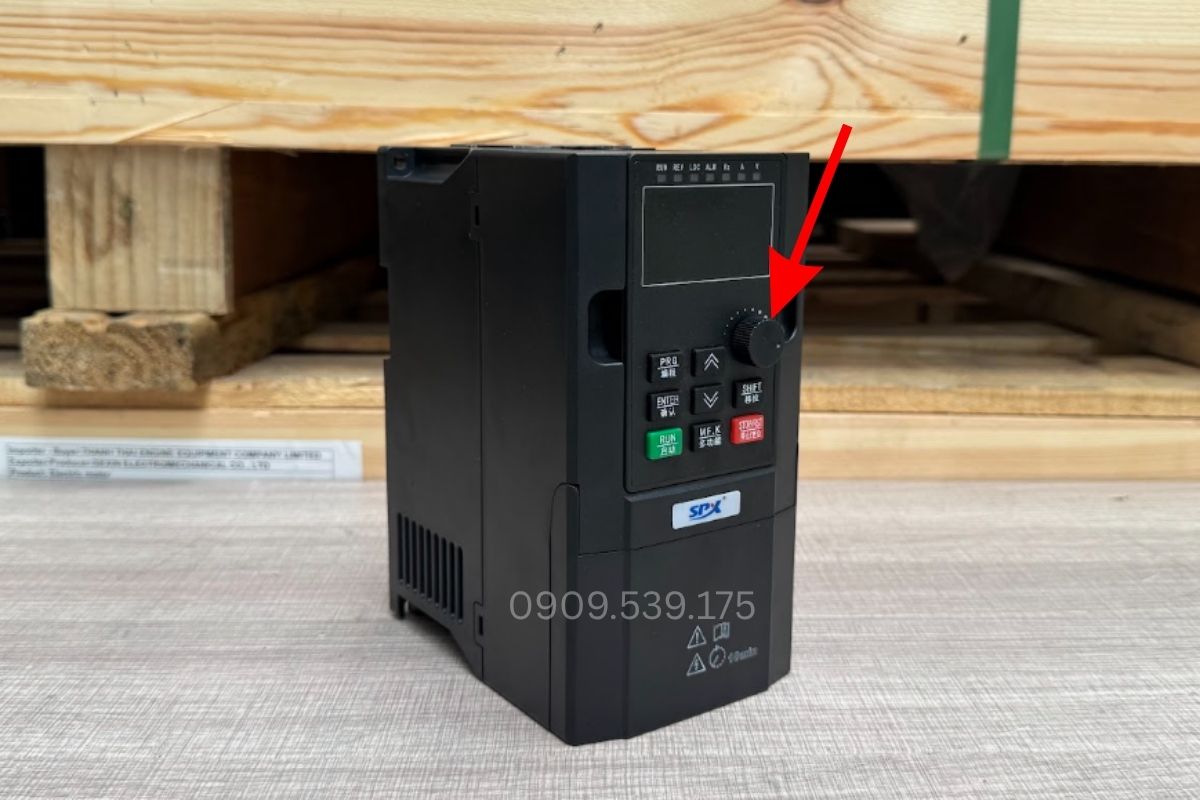

Núm vặn biến tần giúp thay đổi tốc độ motor
Khởi động ổn định, máy không bị giật cục
Điều chỉnh tần số từ thấp lên cao giúp biến tần kiểm soát tốc độ motor 3 pha ngay từ lúc khởi động, hạn chế dòng điện tăng đột ngột. So với khởi động trực tiếp, dòng khởi động có thể giảm từ khoảng 6–7 lần Iđm xuống còn 1,1–1,5 lần Iđm, hạn chế sụt áp lưới và giảm tải cho động cơ, máy móc.
Tự động ngắt điện bảo vệ motor không bị cháy khi quá tải
Thay đổi tần số dòng điện để điều khiển tốc độ và bảo vệ motor khi quá tải là những chức năng chính của biến tần. Khi lắp biến tần cho motor 3 pha, thiết bị liên tục giám sát dòng điện, phát hiện kẹt cơ khí hoặc quá tải để ngắt và báo lỗi, hạn chế nguy cơ chập cháy.

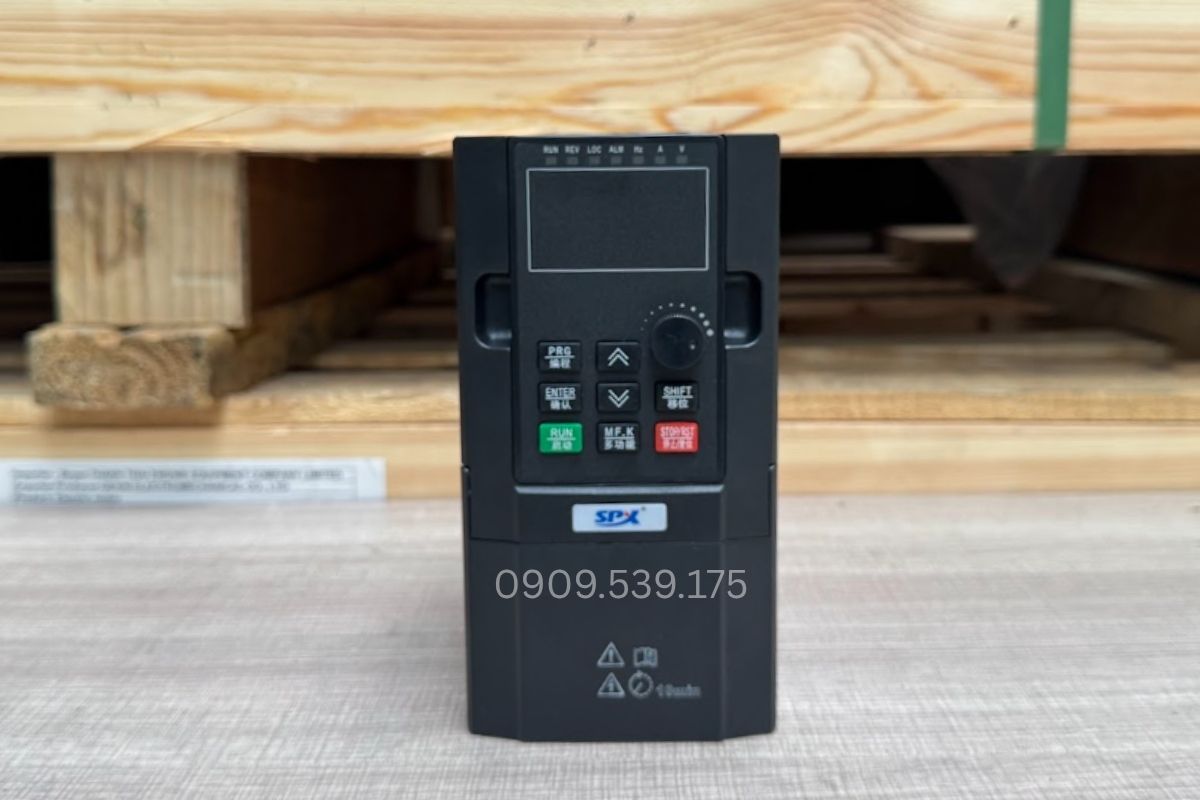

Biến tần tự động ngắt và báo lỗi khi motor quá tải
Hướng dẫn sơ đồ đấu biến tần cho động cơ 3 pha chi tiết
Quy trình lắp biến tần cho motor 3 pha gồm hai công đoạn riêng biệt: đấu nối mạch động lực để cấp nguồn và kết nối với motor, sau đó đấu nối mạch điều khiển để nhận tín hiệu chạy và điều chỉnh tốc độ.
Ngắt nguồn điện và kiểm tra an toàn
Ngắt hoàn toàn Aptomat cấp nguồn cho biến tần. Dùng đồng hồ VOM kiểm tra điện áp tại các cọc nguồn và xác nhận điện áp đã về 0V trước khi tiến hành đấu nối.
Đấu nối mạch động lực
Nguồn vào: Đấu dây nguồn 1 pha L, N hoặc nguồn 3 pha R, S, T vào đúng cọc đầu vào của biến tần.
Nguồn ra motor: Đấu 3 dây U, V, W từ biến tần đến 3 cọc đầu dây của động cơ 3 pha.
Dây tiếp địa: Nối dây PE từ vỏ biến tần và vỏ motor vào hệ thống tiếp địa của xưởng để đảm bảo an toàn điện.
Đấu nối mạch điều khiển ngoài
Công tắc chạy Tới/Lùi FWD/REV: Nối một chân công tắc vào chân FWD để chạy tiến, một chân vào REV để chạy lùi và chân chung về cọc COM.
Biến trở chỉnh tốc độ ngoài: Sử dụng biến trở 10kΩ. Chân 1 đấu vào cọc 10V, chân 2 là chân giữa đấu vào cọc AVI hoặc AI1, chân 3 đấu vào cọc GND.
Cài đặt thông số phần mềm
Cài đặt lệnh chạy từ Terminal ngoài: Chọn tham số lấy lệnh chạy từ Terminal.
Cài đặt nguồn tần số từ biến trở ngoài: Chọn tham số nhận tần số từ ngõ vào Analog AI1 hoặc AVI.
Nhập dòng định mức của motor vào tham số bảo vệ quá tải theo đúng thông số trên nhãn động cơ.
Cảnh báo đấu sai gây hỏng IGBT
Tuyệt đối không đấu nguồn điện lưới vào 3 cọc ngõ ra U, V, W của biến tần. Đấu sai có thể gây chập mạch và làm hỏng khối công suất IGBT ngay khi cấp điện.

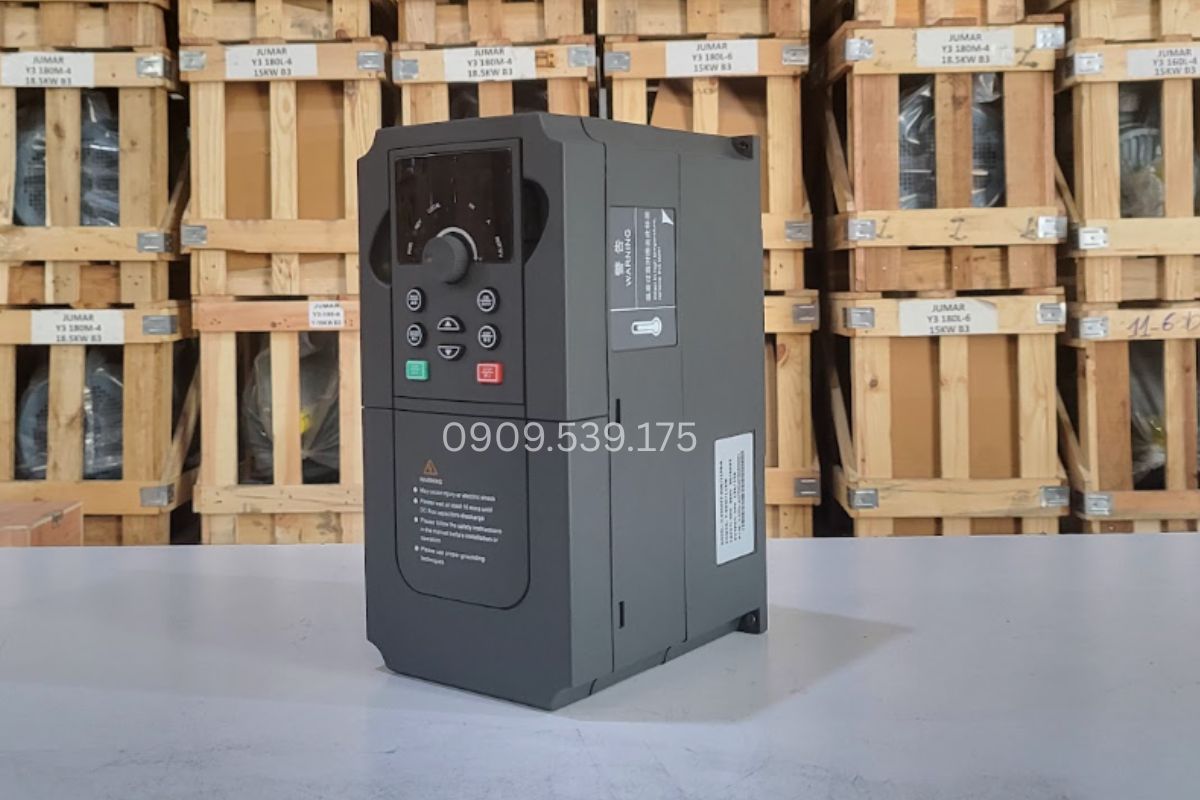

Hướng dẫn đấu mạch động lực, mạch điều khiển và tiếp địa biến tần
2 Cách kết hợp điện áp phổ biến nhất khi mua biến tần
Bạn cần xác định rõ nguồn điện đầu vào có sẵn và cách đấu dây điện áp của động cơ để chọn thiết bị phù hợp. Hiện nay, có hai cách phối ghép biến tần cho motor 3 pha được áp dụng nhiều nhất tại các xưởng gia công, chế tạo máy.
Dùng điện nhà 1 pha 220V chạy cho motor 3 pha 220V
Nguồn điện cấp vào: Sử dụng lưới điện dân dụng 1 pha 220V (gồm 1 dây lửa và 1 dây nguội) nối vào các chân nguồn vào của biến tần (thường ký hiệu là L, N).
Đầu ra của biến tần: Biến tần sẽ chuyển đổi và xuất ra nguồn điện 3 pha 220V (ký hiệu U, V, W) nối trực tiếp vào 3 cọc của motor 3 pha 220V.
Lưu ý quan trọng về cách đấu dây motor: Trên tem của motor 3 pha thường ghi hai mức điện áp (ví dụ: 220V/380V). Bạn phải đấu dây motor theo kiểu tam giác (Δ) tương ứng với điện áp ra 3 pha 220V của biến tần, tuyệt đối không đấu hình sao (Y) 380V.
Giới hạn công suất: Giải pháp dùng điện 1 pha ra 3 pha 220V thường áp dụng cho các động cơ có công suất nhỏ và trung bình (thường dưới 2.2kW hoặc 3kW) để tránh quá tải lưới điện gia đình.

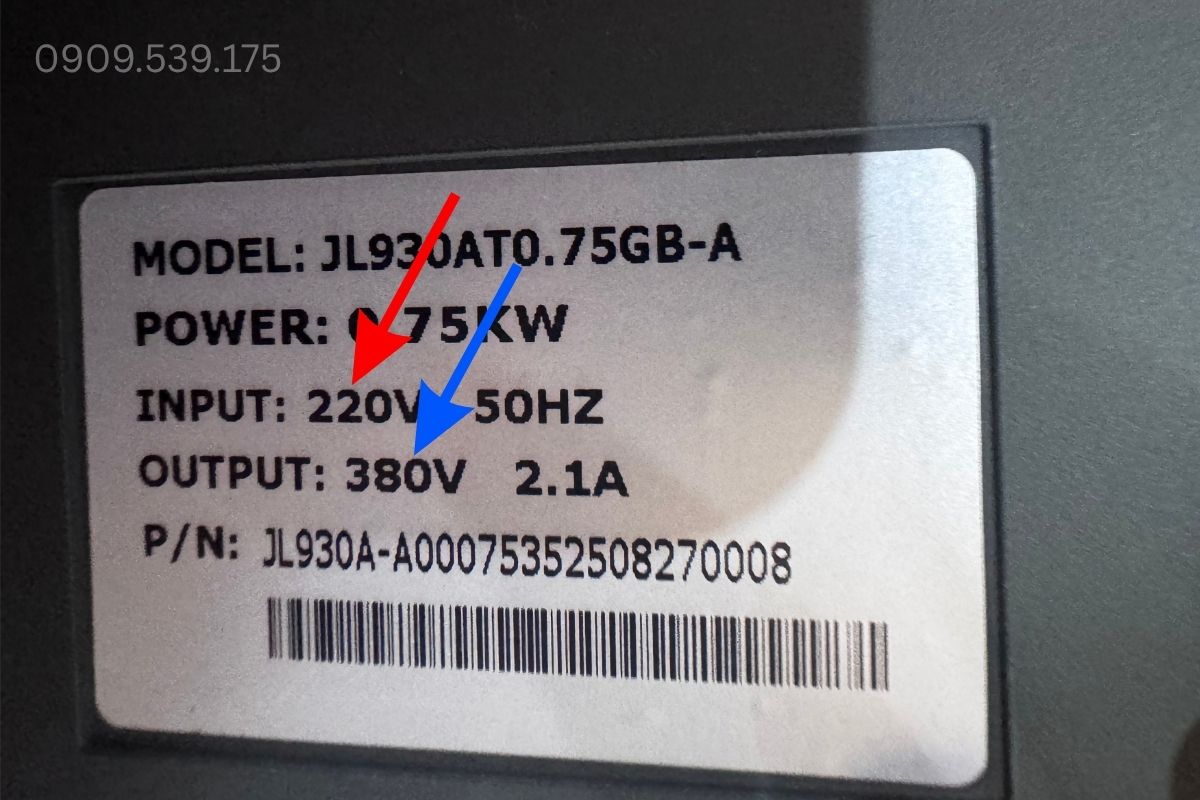

Chọn biến tần 1 pha 220V cho motor 3 pha công suất nhỏ
Dùng điện chuẩn 3 pha 380V chạy cho motor 3 pha 380V
Khi mua biến tần, việc lựa chọn đúng cấp điện áp đầu vào và đầu ra là yếu tố quyết định để hệ thống vận hành ổn định. Dưới đây là 2 cách kết hợp điện áp phổ biến nhất:
Nguồn vào 3 pha 380V – Đầu ra 3 pha 380V: Đây là giải pháp tiêu chuẩn cho các nhà xưởng có sẵn nguồn điện công nghiệp, giúp tối ưu hiệu suất khi chọn biến tần cho motor 3 pha 380V công suất lớn.
Nguồn vào 1 pha 220V – Đầu ra 3 pha 380V: Giải pháp chuyên dụng cho khu vực dân dụng không có điện lưới 3 pha, sử dụng dòng biến tần tăng áp đặc biệt để cấp nguồn biến tần cho motor 3 pha 380V hoạt động bình thường.

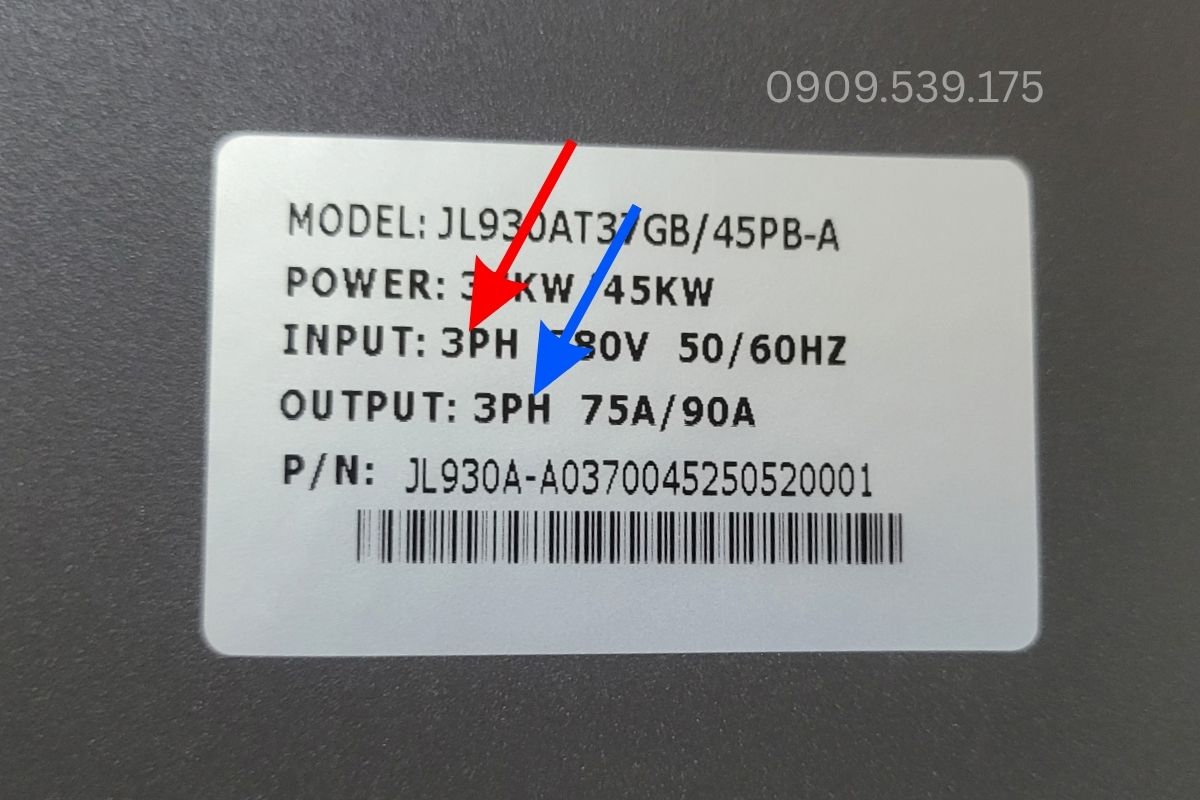

Cách dùng điện 3 pha 380V chạy motor 3 pha 380V bằng biến tần
Kinh nghiệm chọn mua biến tần cho motor 3 pha không bị đuối tải
Chọn biến tần cho motor 3 pha theo đúng ứng dụng và đặc tính tải giúp thiết bị vận hành ổn định, hạn chế lỗi và quá tải. Tải nhẹ, tải trung bình hay tải nặng sẽ có yêu cầu khác nhau về công suất, dòng định mức và khả năng quá tải, vì vậy cần xác định rõ ứng dụng trước khi mua.
Công suất biến tần phải bằng hoặc lớn hơn công suất motor
Khi chọn biến tần cho motor 3 pha, công suất biến tần nên bằng hoặc lớn hơn công suất motor để đảm bảo đủ khả năng tải. Với tải nặng như máy nén, vận thăng hoặc máy nghiền, nên chọn biến tần lớn hơn motor từ một đến hai cấp công suất. Cách chọn này giúp thiết bị có dòng dự phòng, vận hành ổn định và hạn chế lỗi quá dòng.

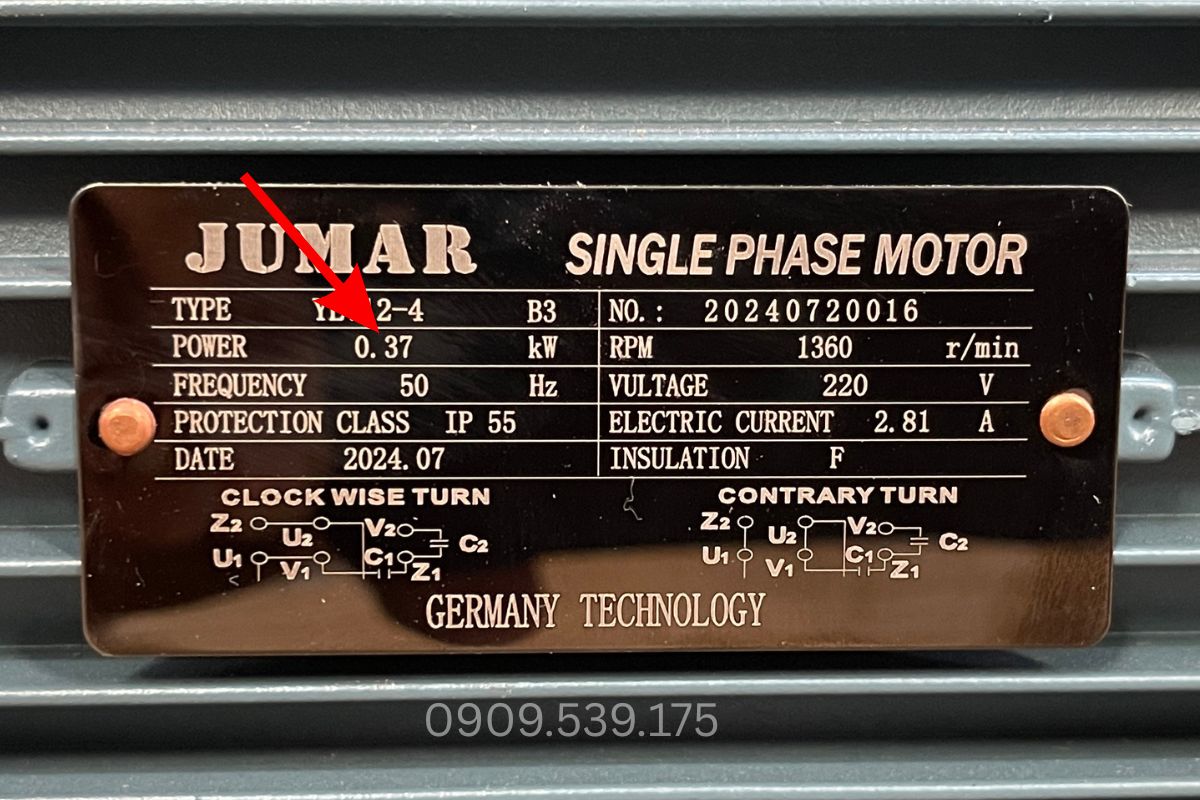

Chọn biến tần bằng hoặc lớn hơn công suất motor
Khai báo rõ với chỗ bán là kéo tải nhẹ hay tải nặng
Xác định đúng loại tải là yếu tố cốt lõi khi mua biến tần cho motor 3 pha để tránh đuối tải. Các tải nhẹ như quạt, bơm có thể dùng biến tần tiêu chuẩn, trong khi tải nặng như vận thăng, máy nghiền cần chọn dòng có khả năng chịu tải cao. Làm rõ nhu cầu giúp người bán tư vấn đúng dòng biến tần, đảm bảo hệ thống vận hành ổn định.
Yêu cầu cửa hàng cài đặt sẵn các thông số cơ bản
Để chọn biến tần cho motor 3 pha và tránh tình trạng đuối tải, bạn nên yêu cầu cửa hàng cài đặt sẵn các thông số cơ bản. Kỹ thuật viên có thể cấu hình thời gian tăng tốc, dòng bảo vệ quá tải và tần số tối đa phù hợp với động cơ. Khi lắp đặt, bạn chỉ cần đấu nối đúng dây và kiểm tra vận hành, giúp hệ thống hoạt động ổn định, an toàn.

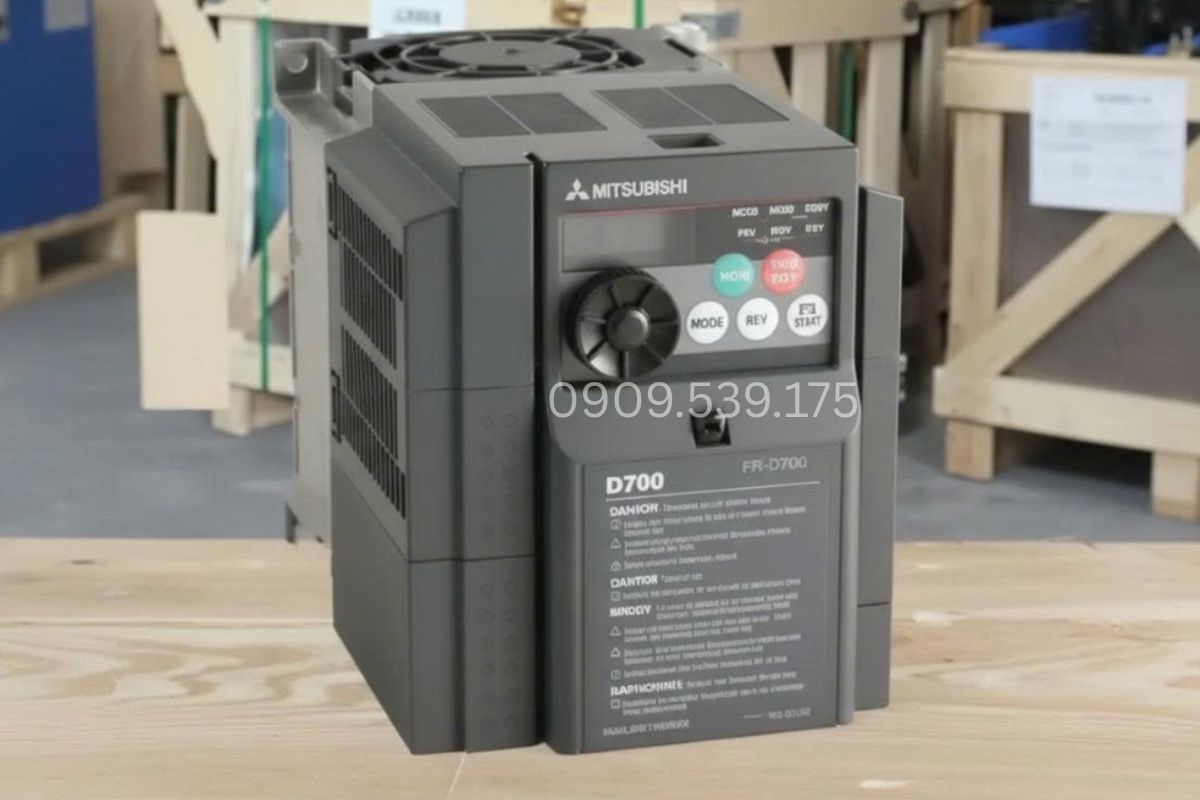

Yêu cầu cài đặt thời gian tăng tốc và bảo vệ quá tải
Mẹo lắp ráp bảo vệ biến tần không bị nổ tụ, chập board mạch
Thiết bị điều khiển này chứa rất nhiều linh kiện điện tử nhạy cảm nên cần môi trường làm việc khô ráo và sạch sẽ. Dù bạn mua loại biến tần cho motor 3 pha đắt tiền đến đâu, nếu lắp đặt sai quy cách vật lý thì board mạch cũng sẽ nhanh chóng xuống cấp và hỏng hóc.
Bắt buộc phải cho vào tủ điện, không để phơi trần ra ngoài
Board mạch biến tần chứa nhiều linh kiện nhạy với bụi và ẩm – để trần ngoài môi trường xưởng chỉ là vấn đề thời gian trước khi chập cháy. Đặt thiết bị trong tủ điện kín, có cửa đóng chắc chắn, tránh vị trí gần nguồn nước hoặc hơi ẩm bốc lên từ sàn.

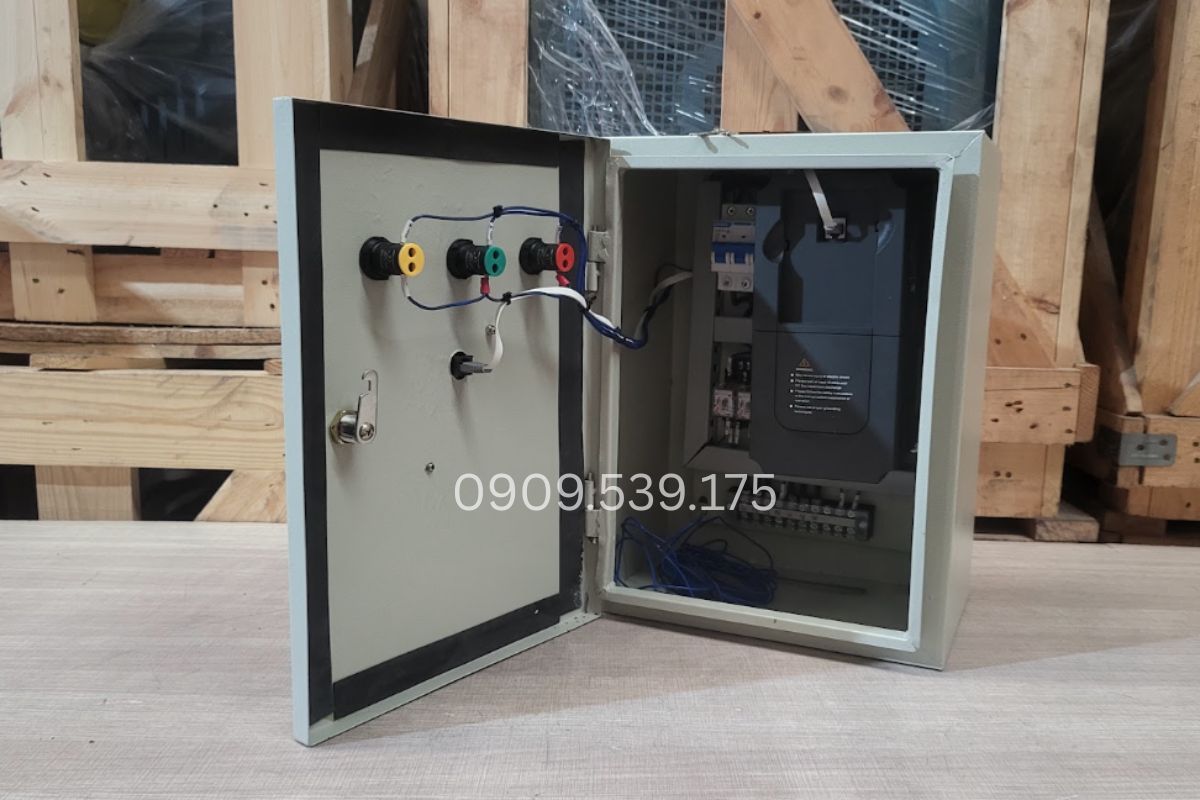

Bắt buộc lắp biến tần trong tủ điện kín
Lắp thêm quạt thông gió tản nhiệt cho tủ chứa biến tần
Tủ kín mà không có đường thoát nhiệt sẽ khiến nhiệt độ bên trong tăng dần theo thời gian chạy máy, làm khô tụ điện sớm hơn tuổi thọ thiết kế. Bố trí 1 quạt hút ở phía trên tủ và khe thoáng ở phía dưới để tạo luồng đối lưu tự nhiên, không chỉ đặt 1 quạt duy nhất thổi 1 chiều.
Tuyệt đối che chắn mạt sắt, bụi cưa và nước ẩm bay vào
Với xưởng cơ khí, tiện, cưa gỗ – mạt sắt và bụi cưa mịn có thể lọt qua khe tản nhiệt dù tủ đã đóng kín, bám dần lên board mạch và gây ngắn mạch âm thầm theo thời gian. Lắp tấm lọc bụi ở cửa hút gió của tủ, vệ sinh định kỳ thay vì chỉ dựa vào việc đóng kín cửa tủ.
Yêu cầu cài đặt thời gian tăng tốc và bảo vệ quá tải
Lưu ý an toàn điện khi thao tác với tụ DC Bus
Không mở biến tần ngay sau khi ngắt nguồn vì tụ DC Bus có thể còn điện áp 400–800VDC, gây điện giật. Chờ đủ thời gian xả tụ theo tài liệu hãng và đo xác nhận điện áp đã về mức an toàn trước khi thao tác.
Câu hỏi thường gặp
Dùng biến tần thay cho khởi động từ (contactor) để đóng cắt nguồn trực tiếp được không?
Không nên. Biến tần chủ yếu điều khiển động cơ, không thay thế thiết bị ngắt nguồn. Vẫn cần dùng aptomat (CB) hoặc contactor ở đầu vào để ngắt điện hoàn toàn khi bảo trì, tránh nguy cơ giật điện.
Có thể dùng 1 biến tần để điều khiển chạy cùng lúc 2 động cơ không?
Có thể, nếu tổng dòng định mức của 2 động cơ nhỏ hơn dòng định mức của biến tần. Cách đấu song song này phù hợp khi 2 động cơ luôn chạy cùng tốc độ và khởi động đồng thời.
Khoảng cách dây điện từ ngõ ra thiết bị điều khiển đến motor tối đa là bao nhiêu?
Thông thường không nên kéo cáp quá 50 mét. Cáp dài dễ gây nhiễu, sụt áp và ảnh hưởng đến cách điện motor. Nếu cần kéo xa, nên lắp thêm cuộn kháng (choke) ở ngõ ra.
Tại sao motor khi chạy qua mạch điều khiển này lại phát ra tiếng kêu e e lớn hơn bình thường?
Đây thường là tiếng cộng hưởng do tần số sóng mang (Carrier Frequency) băm xung. Có thể tăng tần số sóng mang trong thông số cài đặt, chẳng hạn từ 4kHz lên 8kHz, để giảm tiếng rít.
Motor 3 pha cũ bị cháy và đã quấn lại dây đồng thì có chạy được không?
Được, nhưng cách điện của motor quấn lại có thể kém hơn motor nguyên bản nên dễ bị ảnh hưởng bởi xung điện áp cao. Cần kiểm tra dòng không tải bằng ampe kìm và cài giới hạn bảo vệ dòng phù hợp.
Kết luận
Việc mua đúng loại và đấu nối chuẩn xác một bộ biến tần cho motor 3 pha sẽ cải thiện đáng kể năng suất và tuổi thọ cho máy móc cơ khí của bạn. Chỉ cần tuân thủ nguyên tắc chọn công suất, cài đặt thông số phù hợp tải và bảo vệ thiết bị trong tủ điện kín, hệ thống sẽ vận hành an toàn và tối ưu điện năng tiêu thụ trong suốt vòng đời của máy.
