Nước trên bồn chứa thường xuyên cạn sạch vào giờ cao điểm nhưng máy bơm lại chạy liên tục gây tốn hàng triệu đồng tiền điện mỗi tháng. Tình trạng này hoàn toàn có thể được xử lý dứt điểm khi bạn tiến hành nâng cấp hệ thống hiện tại. Bài viết dưới đây sẽ giải đáp chi tiết các thông số kỹ thuật, cách đấu nối và lựa chọn một chiếc biến tần cho máy bơm nước phù hợp nhất nhằm duy trì áp lực nước luôn ổn định.
Lợi ích thực tế khi lắp biến tần cho máy bơm nước
Việc tích hợp thiết bị đổi tần số cho bơm nước giúp tự động tăng giảm vòng quay động cơ theo đúng nhu cầu sử dụng thực tế, qua đó triệt tiêu hao phí điện năng dư thừa và chống sốc cơ khí cho toàn bộ đường ống.
Tiết kiệm 20% đến 40% điện năng tiêu thụ nhờ cơ chế thay đổi tần số dòng điện để điều chỉnh trực tiếp tốc độ quay của biến tần cho máy bơm nước.
Giảm thiểu sụt áp mạng lưới điện cục bộ do dòng khởi động của biến tần cho máy bơm nước được kiểm soát ở mức rất thấp (chỉ bằng 1 đến 1.5 lần dòng điện định mức), thấp hơn nhiều so với phương pháp khởi động trực tiếp bằng contactor (thường vọt lên tới 6 đến 8 lần dòng định mức).
Bảo vệ đường ống, van vòi và các khớp nối khỏi hiện tượng búa nước phá hủy nhờ quá trình khởi động và dừng động cơ diễn ra từ từ.
Tăng tuổi thọ cơ khí cho vòng bi và phớt làm kín vì hệ thống biến tần cho máy bơm nước không phải liên tục chạy ở mức 100% tải khi nhu cầu dùng nước ít.

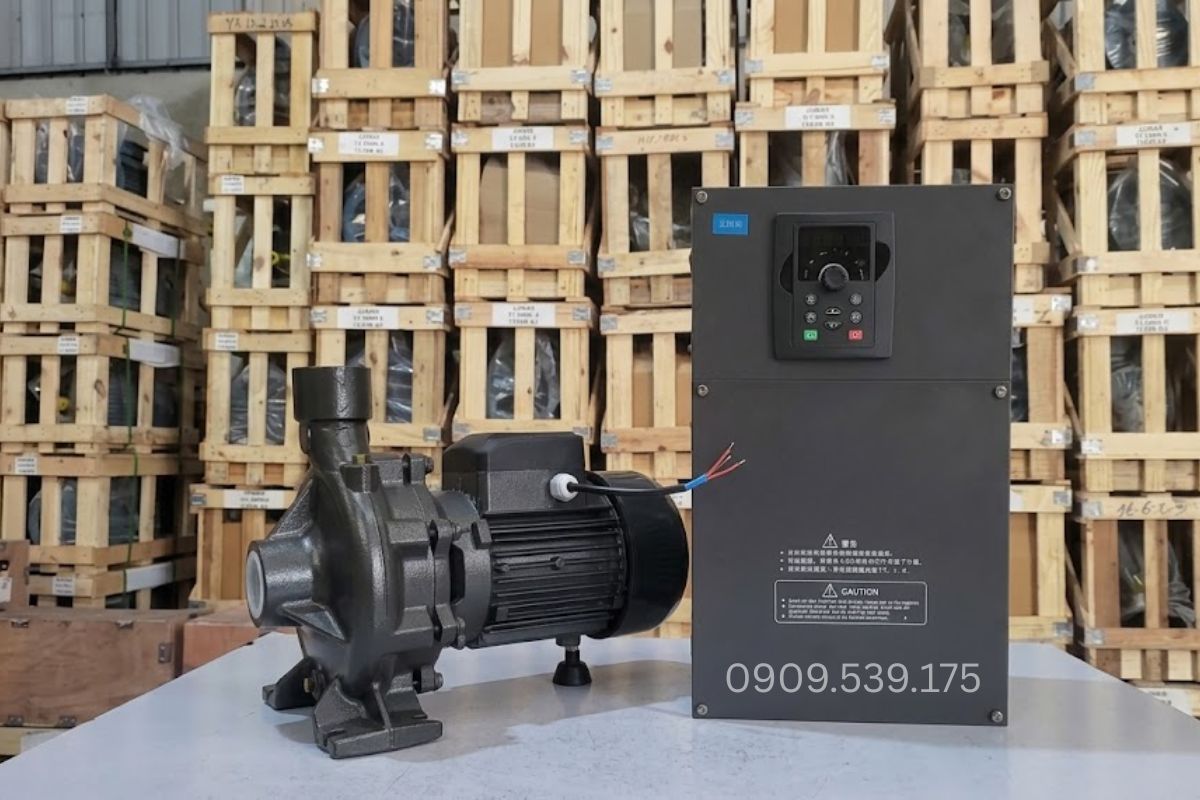

Biến tần cho máy bơm nước giúp bảo vệ motor và hệ thống đường ống
Nguyên lý điều khiển áp suất tự động (PID Control)
Quá trình điều khiển PID tự động đối chiếu áp suất thực tế đo được trên đường ống với mức áp suất cài đặt trước, từ đó xuất tín hiệu tăng hoặc giảm tốc độ biến tần cho máy bơm nước sao cho độ sai lệch luôn tiến về mức không.
Cảm biến áp suất (4-20mA hoặc 0-10V): Được gắn trực tiếp trên ống đẩy, làm nhiệm vụ đo áp lực nước liên tục và chuyển đổi thành tín hiệu điện gửi về bộ xử lý trung tâm.
Biến tần (Bộ PID): Tiếp nhận tín hiệu từ cảm biến, so sánh với giá trị áp suất mục tiêu (Setpoint) do người dùng nhập vào để tính toán độ sai lệch hiện tại.
Động cơ bơm: Nhận nguồn điện với tần số đã được biến tần điều chỉnh, quay nhanh hơn khi thiếu áp và quay chậm lại khi đủ áp. Một biến tần cho máy bơm nước tiêu chuẩn luôn duy trì vòng lặp tín hiệu này liên tục để ổn định hệ thống.

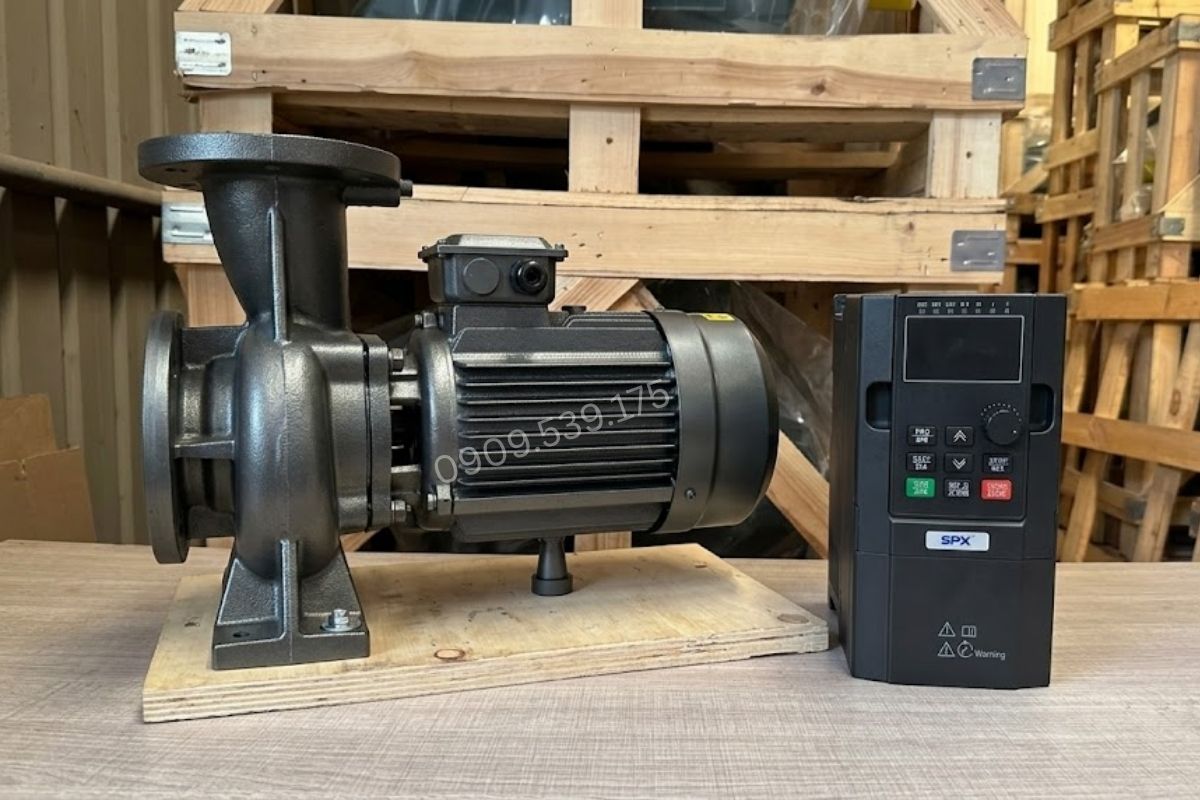

Cơ chế tăng giảm tốc độ motor bơm theo tín hiệu áp suất
Phân loại các bộ biến tần cho máy bơm nước phổ biến
Các thiết bị điều khiển tốc độ bơm trên thị trường hiện nay được chia thành hai nhóm chính dựa trên vị trí lắp đặt và không gian vận hành, giúp kỹ thuật viên dễ dàng lựa chọn đúng loại biến tần dùng cho máy bơm nước theo thực tế công trình.
Tiêu chí
Tích hợp trên thân bơm (Backpack Inverter)
Lắp độc lập trong tủ điện (Treo tường)
Vị trí lắp
Gắn thẳng lên hộp cực của động cơ bơm.
Đặt riêng bên trong vỏ tủ điện tiêu chuẩn (IP54 hoặc IP65).
Ưu điểm
Thiết kế cực kỳ nhỏ gọn; được làm mát tự động bằng luồng gió từ chính quạt bơm.
Có đế tản nhiệt nhôm kích thước lớn, trang bị rơ le phụ trợ đa dụng; có khả năng điều khiển luân phiên nhiều động cơ cùng lúc.
Phù hợp công trình nào
Các công trình có không gian hẹp, cần tối ưu diện tích.
Các trạm bơm công suất lớn, hệ thống điều khiển phức tạp nhiều bơm.
Hướng dẫn chọn công suất biến tần cho máy bơm nước chuẩn kỹ thuật
Nhiều người mắc sai lầm khi chỉ nhìn vào số kW (công suất) mà bỏ qua dòng điện định mức (Ampe). Nguyên tắc bắt buộc là khi dòng điện định mức của biến tần luôn phải lớn hơn hoặc bằng dòng điện định mức của động cơ bơm.
Đối với bơm ly tâm đặt cạn thông thường: Nên chọn công suất biến tần lớn hơn máy bơm 1 cấp để dự phòng dòng khởi động và tải nặng. Ví dụ: Bơm 1.5kW (3 pha) nên đi kèm biến tần 2.2kW.
Đối với bơm chìm (bơm hỏa tiễn): Bắt buộc phải chọn biến tần lớn hơn từ 1 đến 2 cấp công suất. Bơm chìm có đặc thù dòng khởi động rất lớn và cáp điện nối xuống giếng sâu thường gây sụt áp. Nếu chọn bằng công suất, biến tần sẽ liên tục báo lỗi quá dòng (Overcurrent) và dừng hoạt động. Sau khi chọn được thiết bị, trình tự cài đặt biến tần bắt đầu từ nhập thông số trên tem motor.
Nguồn điện đầu vào:
Nếu điện lưới gia đình là 1 pha 220V nhưng động cơ bơm là 3 pha 220V, phải dùng biến tần loại vào 1 pha 220V – ra 3 pha 220V.
Nếu động cơ là 3 pha 380V, bắt buộc phải cấp nguồn 3 pha 380V cho biến tần (vào 3 pha 380V – ra 3 pha 380V). Đấu sai điện áp sẽ làm cháy nổ bo mạch ngay lập tức.

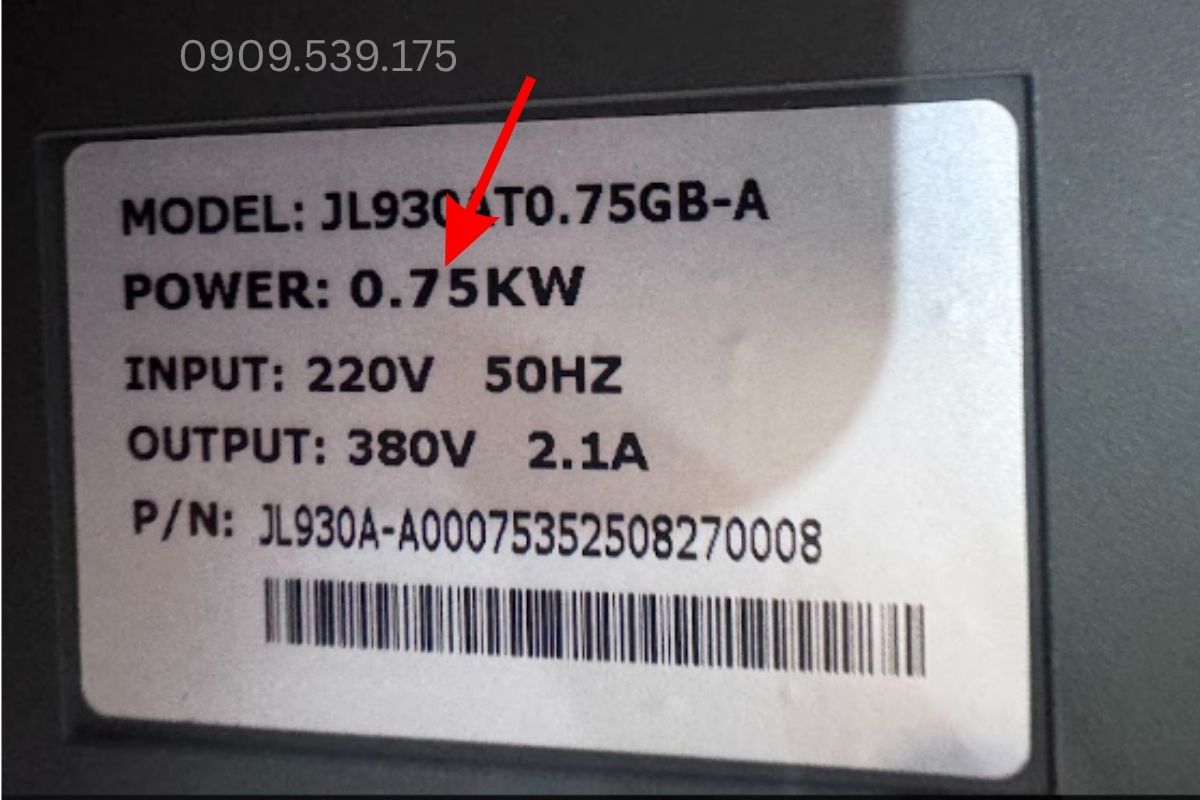

Công suất biến tần phù hợp với từng loại máy bơm nước
Sơ đồ đấu nối mạch động lực cho tủ bơm
Mạch động lực của tủ bơm gồm nguồn vào R/S/T, ngõ ra U/V/W xuống motor bơm, dây tiếp địa, và với trạm bơm cấp nước sinh hoạt thì nên có thêm mạch bypass để không mất nước khi biến tần hỏng.
⚠️ An toàn trước khi đấu dây: Ngắt CB tổng cấp cho tủ bơm, đợi đèn báo nguồn trên biến tần tắt hẳn. Dùng VOM đo tại hai cọc DC Bus, xác nhận điện áp dưới 36V DC mới được chạm vào cầu đấu. Khóa van và xả áp trong đường ống trước khi tháo cảm biến áp suất.
Đấu nguồn vào. Từ CB tổng đưa vào các chân R, S, T của biến tần với nguồn 3 pha, hoặc L và N với nguồn 1 pha. Chọn tiết diện cáp theo dòng định mức của bơm, không lấy theo công suất kW vì bơm chìm thường có dòng cao hơn so với công suất ghi trên nhãn.
Đấu ngõ ra xuống motor. Ba dây U, V, W nối xuống hộp cực của bơm. Không cấp nguồn lưới vào ba chân này. Với bơm chìm đặt trong giếng sâu, cáp dài làm sụt áp và sinh dòng rò, nên kiểm tra chiều dài cáp theo khuyến cáo của hãng biến tần trước khi đấu, nếu vượt thì lắp thêm cuộn kháng ngõ ra.
Nối đất. Đấu dây PE từ vỏ biến tần, vỏ tủ và vỏ motor về cùng một điểm tiếp địa. Với bơm chìm và bơm đặt ngoài trời, phần này bắt buộc vì môi trường ẩm làm tăng nguy cơ rò điện.
Mạch bypass. Lắp hai contactor có khóa liên động, một nhánh chạy qua biến tần, một nhánh chạy trực tiếp từ lưới xuống bơm. Khi biến tần hỏng, chuyển sang nhánh trực tiếp để vẫn có nước trong lúc chờ sửa. Hai contactor tuyệt đối không được đóng cùng lúc, và không đóng cắt nhánh sau biến tần khi máy đang chạy.
Thiết bị bảo vệ đi kèm. Giữ CB và rơ le nhiệt phía nguồn vào, không bỏ dù biến tần đã có bảo vệ quá tải. Với hệ thống chạy tự động không người trực, nên có thêm phao báo cạn hoặc rơ le bảo vệ mất nước đấu vào ngõ vào số của biến tần.

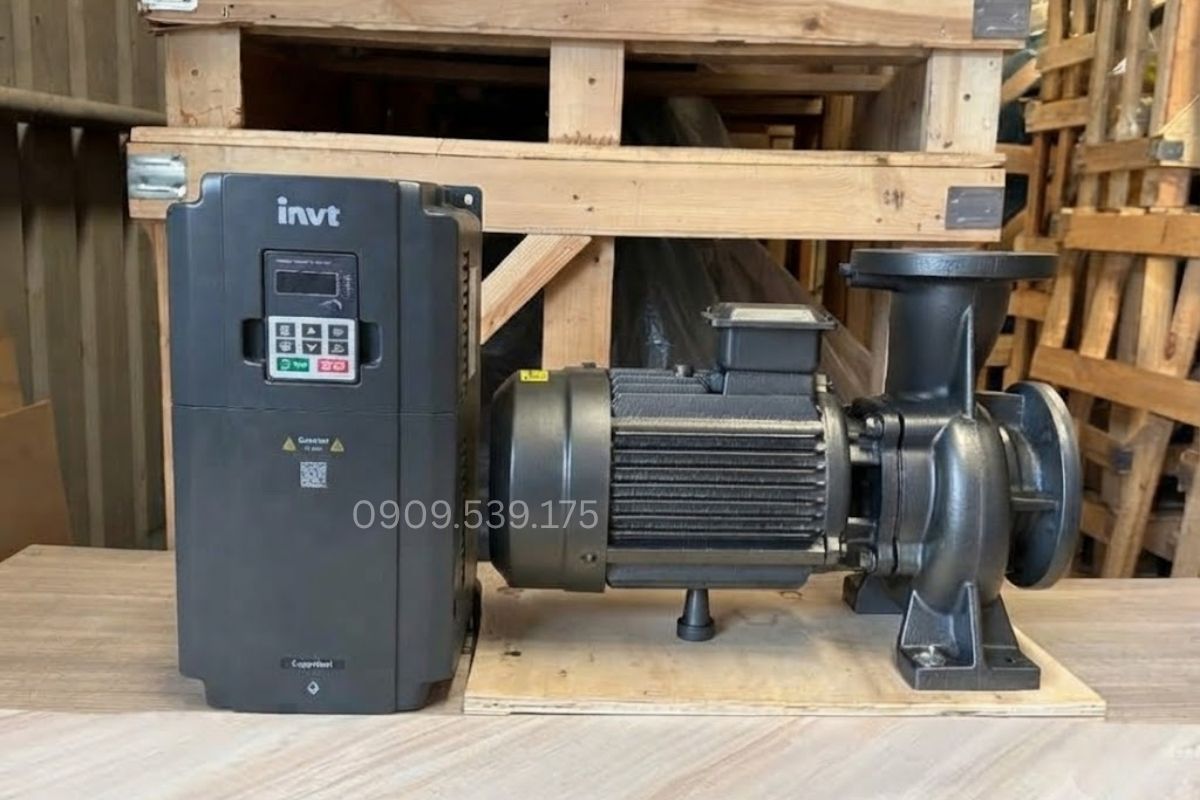

Cách đấu biến tần với motor trong tủ bơm nước
Sơ đồ đấu nối biến tần với cảm biến áp suất
⚠️An toàn điện:Luôn ngắt CB nguồn, chờ ít nhất 5 phút, sau đó dùng VOM đo xác nhận điện áp tụ đã về mức an toàn trước khi thao tác đo đạc, tháo lắp dây dẫn hoặc chạm vào động cơ.
Đấu nối cảm biến áp suất loại 2 dây (Tín hiệu dòng 4-20mA)
Đây là loại cảm biến chuẩn công nghiệp, được sử dụng rộng rãi nhất vì tín hiệu ít bị nhiễu khi kéo dây đi xa. Trên cảm biến thường chỉ có 2 chân ra, được ký hiệu là (+) và (-), hoặc Chân 1 / Chân 2.
Sơ đồ đấu nối (Mắc nối tiếp):
Bạn phải sử dụng nguồn 24VDC có sẵn trên bo mạch điều khiển của biến tần để cấp nguồn cho vòng lặp tín hiệu này.
Bước 1: Nối chân (+) (Dương) của cảm biến áp suất vào chân cấp nguồn +24V (hoặc 24VDC / VCC) trên terminal của biến tần.
Bước 2: Nối chân (-) (Âm) của cảm biến áp suất vào ngõ vào Analog của biến tần, thường ký hiệu là AI1, AI2 hoặc AVI, ACI.
Bước 3: Trên board mạch biến tần, nối tắt (Jump) chân GND / COM của Analog với chân COM của nguồn 24V (nếu tài liệu biến tần yêu cầu, nhiều hãng đã nối sẵn bên trong).
Bước 4 (Cực kỳ quan trọng): Tìm công tắc gạt (Switch) hoặc Jumper nằm cạnh các rơ le / terminal trên board mạch biến tần, gạt từ chữ V (Voltage – Điện áp) sang chữ I (Current – Dòng điện) để biến tần hiểu là đang nhận tín hiệu mA.

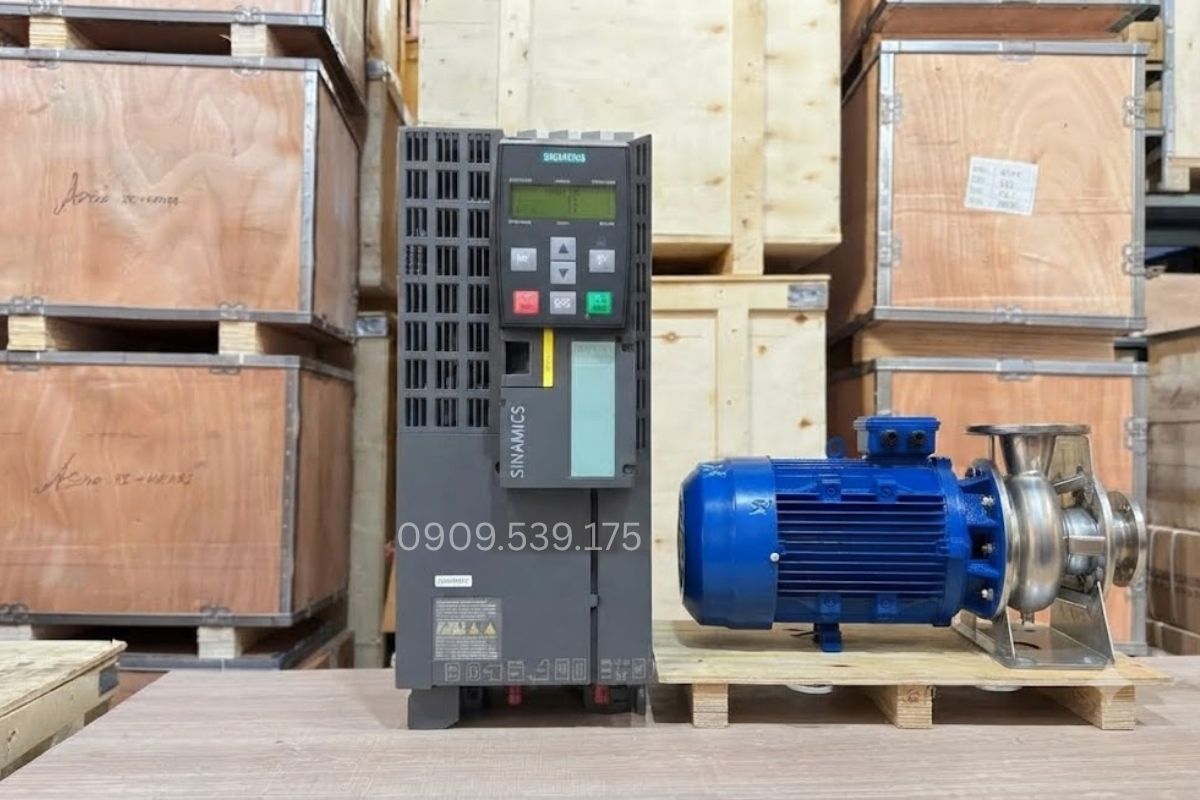

Cách đấu cảm biến áp suất 2 dây vào biến tần
Đấu nối cảm biến áp suất loại 3 dây (Tín hiệu áp 0-10V)
Loại cảm biến này xuất ra điện áp thay đổi từ 0 đến 10V tương ứng với dải áp suất. Cảm biến có 3 dây: Dây nguồn (+), dây Mass (GND/0V) và dây Tín hiệu (Signal/Out).
Sơ đồ đấu nối:
Dây Nguồn (+): Đấu vào chân cấp nguồn +24V (hoặc +10V/12V tùy yêu cầu của cảm biến) trên biến tần.
Dây Mass (GND / 0V): Đấu vào chân GND (hoặc COM Analog) trên biến tần.
Dây Tín hiệu (Signal / Out): Đấu vào ngõ vào Analog của biến tần (thường là AI1, AI2, AVI, V1).
Lưu ý phần cứng: Kiểm tra lại công tắc gạt (Switch) trên board mạch biến tần, phải đảm bảo nó đang được gạt ở vị trí V (Voltage) để nhận tín hiệu điện áp.
📌Mẹo chống nhiễu: Khi kéo dây từ cảm biến (đặt ngoài đường ống) về tủ điện chứa biến tần, bạn bắt buộc phải dùng cáp tín hiệu có bọc lưới chống nhiễu (Shielded cable). Lớp lưới này phải được nối đất (nối vào chân PE hoặc vỏ tủ điện) ở một đầu (phía biến tần). Nguyên tắc tách riêng mạch động lực và mạch tín hiệu trong sơ đồ đấu nối biến tần áp dụng cho mọi hệ thống.

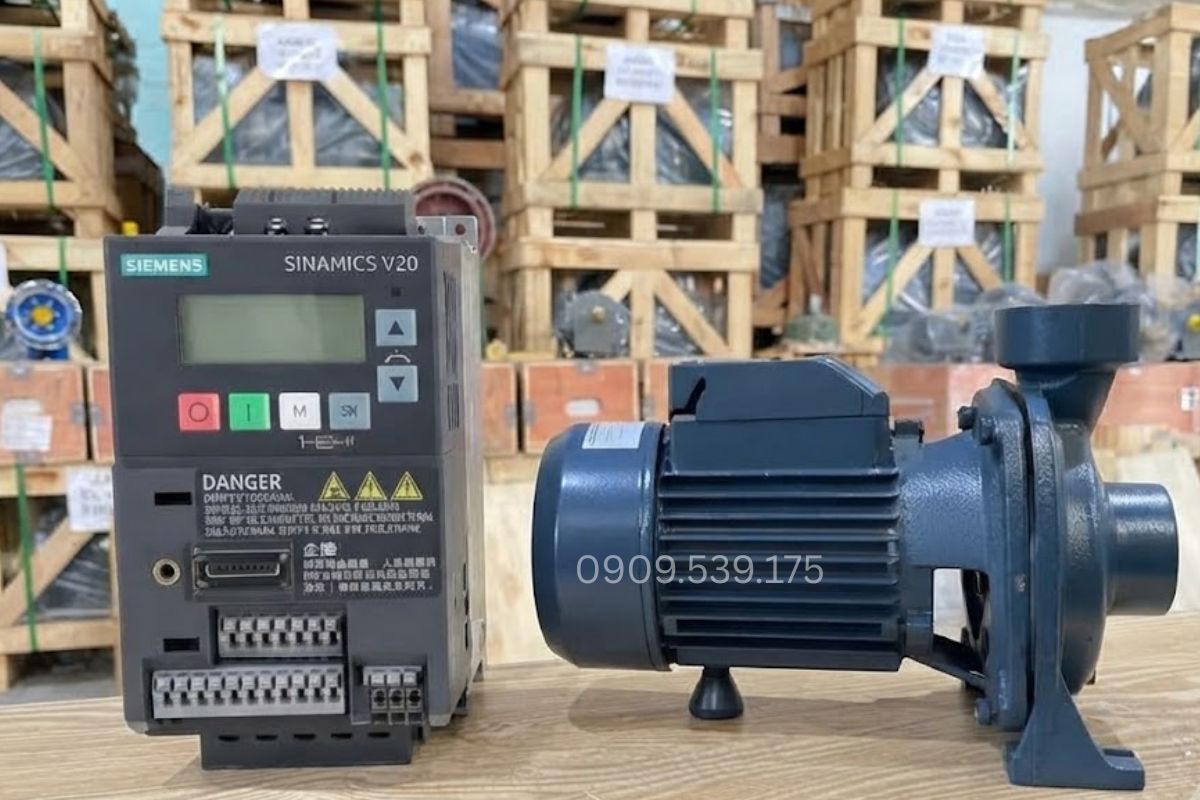

Đấu cảm biến áp suất 3 dây và tách riêng dây tín hiệu biến tần
Các thông số cài đặt PID & Bảo vệ bắt buộc phải chỉnh
Để cài đặt biến tần cho máy bơm nước chạy tự động, bạn có thể hình dung hệ thống hoạt động theo một vòng lặp tự động khép kín, khi bạn mở vòi nước (áp suất giảm), biến tần sẽ tự tăng tốc độ; khi bạn khóa vòi (áp suất tăng), biến tần sẽ tự giảm tốc độ và đi vào chế độ ngủ.
Thông số PID (Điều khiển áp suất tự động)
Nguồn phản hồi (PID Feedback): Chọn cổng cắm thực tế của cảm biến (Ví dụ: AI1 hoặc AI2) và gạt công tắc trên biến tần sang chữ I (nhận dòng 4-20mA).
Giá trị đặt áp suất (PID Setpoint): Số ký nước muốn giữ trong ống, tính theo % của cảm biến.
Ví dụ: Cảm biến tối đa 10 Bar, muốn giữ 4 Bar → Cài 40%.
Hệ số P (Độ nhạy): Cài từ 1.0 đến 2.0. Nếu kim đồng hồ áp suất giật liên tục thì giảm bớt P xuống.
Hệ số I (Thời gian bù áp): Cài từ 5.0 giây đến 10.0 giây. Số càng nhỏ bơm bù áp càng nhanh.
Hệ số D (Vi phân): Luôn cài bằng 0 (Tắt bỏ).
Nhóm thông số bảo vệ (Giữ an toàn cho máy bơm)
Dòng điện định mức motor: Nhập đúng số Ampe (A) ghi trên nhãn mô-tơ để biến tần tự động ngắt điện khi bơm bị kẹt hoặc quá tải.
Giới hạn tần số dưới: Cài tối thiểu 25.00 Hz (Riêng bơm hỏa tiễn chìm bắt buộc từ 30.00 Hz trở lên) để tránh cháy máy do thiếu nước giải nhiệt.
Thời gian tăng/giảm tốc:
Tăng tốc (Acc): 10.0s đến 15.0s (Tránh sụt điện lưới).
Giảm tốc (Dec): 15.0s đến 20.0s (Tránh hiện tượng búa nước làm bục ống).
Bảo vệ cạn nước (Underload): Bật tính năng này để biến tần tự ngắt bơm khi bể hết sạch nước (nhận biết qua việc dòng điện sụt giảm sâu).
📝Lời khuyên thực tế:Hãy chuẩn bị một cuốn sổ tay, ghi lại toàn bộ các thông số gốc của biến tần (Default) trước khi bạn bắt đầu chỉnh sửa. Nếu lỡ cài sai khiến hệ thống chạy loạn, bạn có thể dễ dàng khôi phục lại (Factory Reset) và cài lại từ đầu.

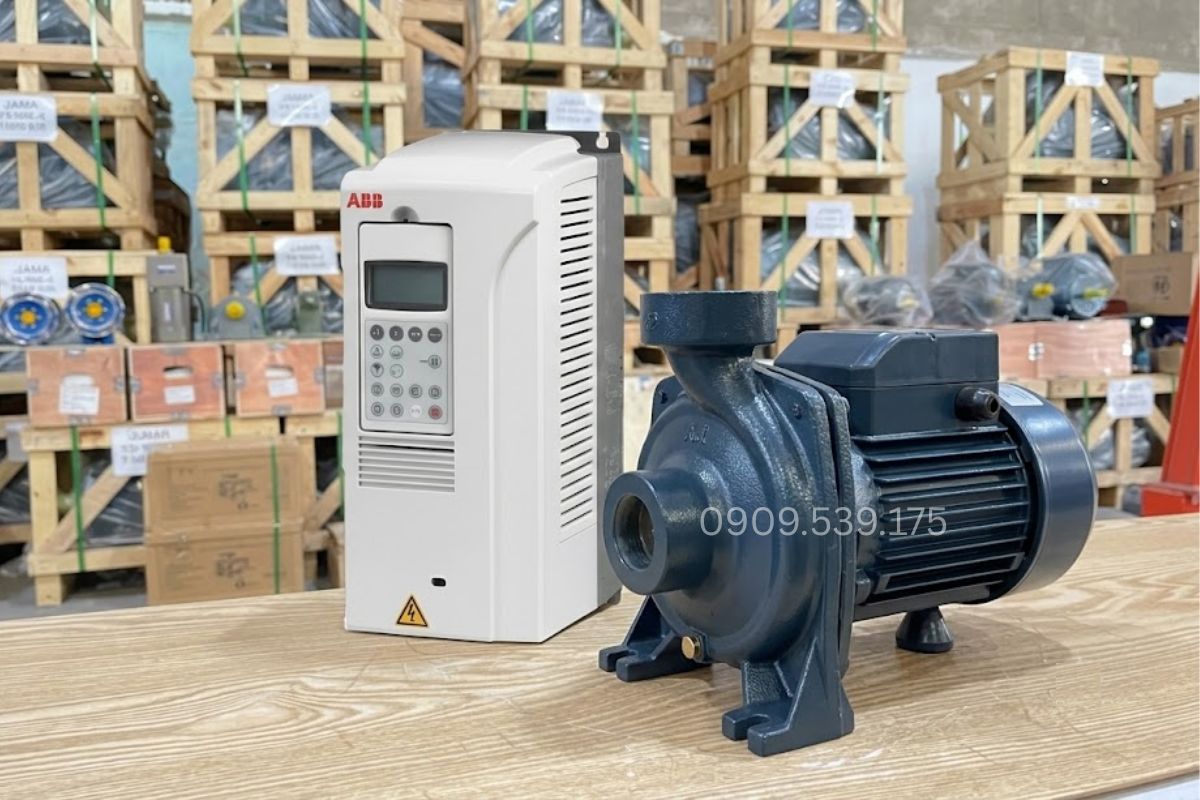

Cài đặt thông số áp suất và bảo vệ motor bơm bằng biến tần
Các sự cố thường gặp khi vận hành biến tần bơm & Cách khắc phục
Lỗi quá dòng (Overcurrent – Ký hiệu thường gặp: OC)
Đây là lỗi phổ biến nhất, thường xảy ra ngay khi vừa khởi động bơm hoặc đang chạy thì đột ngột dừng. Quá dòng là một trong những mã lỗi biến tần cơ bản, ký hiệu hiển thị khác nhau tùy hãng. Nguyên nhân do dòng điện thực tế vọt lên quá cao so với mức chịu đựng của biến tần.
Kiểm tra kẹt trục máy bơm: Tắt nguồn điện. Mở nắp chụp quạt làm mát phía sau động cơ bơm, dùng tay quay thử cánh quạt. Nếu cánh quạt cứng ngắc hoặc quay rất nặng, buồng bơm đã bị kẹt rác, bùn đất hoặc rỉ sét. Cần tháo buồng bơm để vệ sinh. Nếu cánh quạt quay nhẹ nhàng, chuyển sang bước sau.
Kiểm tra chạm chập điện: Tháo dây cáp động cơ khỏi ngõ ra U, V, W của biến tần. Dùng đồng hồ VOM đo điện trở giữa 3 pha của động cơ, và đo từ các pha ra vỏ động cơ. Nếu điện trở giữa các pha lệch nhau nhiều hoặc bị thông mạch ra vỏ, động cơ đã bị cháy hoặc rò điện.
Tăng thời gian tăng tốc: Nếu cơ cấu cơ khí và điện bình thường, dòng khởi động có thể đang quá cao do biến tần ép bơm chạy nhanh quá sớm. Vào thông số thời gian tăng tốc (Acceleration Time) trên biến tần, tăng thêm từ 5 đến 10 giây. Chạy thử lại để kiểm tra xem lỗi còn xuất hiện không.
Lỗi quá tải (Overload – Ký hiệu thường gặp: OL)
Biến tần vẫn hiển thị đang chạy ở tần số cao (45-50Hz) liên tục nhưng áp lực nước trên đồng hồ rất yếu.
Bơm bị tụt nước (e nước): Bơm ly tâm không tự hút được nếu buồng bơm bị lọt khí. Ngắt điện, mở nút mồi nước trên đầu bơm và đổ đầy nước vào, sau đó đóng chặt lại.
Cánh bơm bị mòn/vỡ: Máy bơm chạy lâu ngày bị mòn cánh hoặc gãy cánh do rác, khiến khả năng tạo áp lực giảm sút mạnh. Cần tháo đầu bơm để kiểm tra trực tiếp cánh bơm.
Rò rỉ đường ống: Kiểm tra toàn bộ đường ống đẩy, các mối nối, van một chiều xem có bị rò rỉ nước hay vỡ ống ngầm hay không.
Lỗi tín hiệu cảm biến (Động cơ không chạy hoặc chạy sai)
Hệ thống PID không hoạt động, biến tần không phản hồi khi áp suất nước thay đổi.
Mất kết nối: Kiểm tra dây cáp từ cảm biến về biến tần có bị đứt hoặc tuột khỏi cầu đấu không.
Sai vị trí công tắc V/I: Đảm bảo công tắc gạt chọn loại tín hiệu Analog trên bo mạch biến tần đang ở đúng vị trí (I cho 4-20mA, V cho 0-10V).
Cài đặt sai thông số PID: Kiểm tra thông số ngõ vào PID. Nếu bạn cài đặt mức áp suất mong muốn (Setpoint) cao hơn dải đo tối đa của cảm biến (ví dụ: cảm biến 10 bar nhưng cài Setpoint tương đương 12 bar), biến tần sẽ luôn chạy tối đa vì không bao giờ đạt được ngưỡng này.

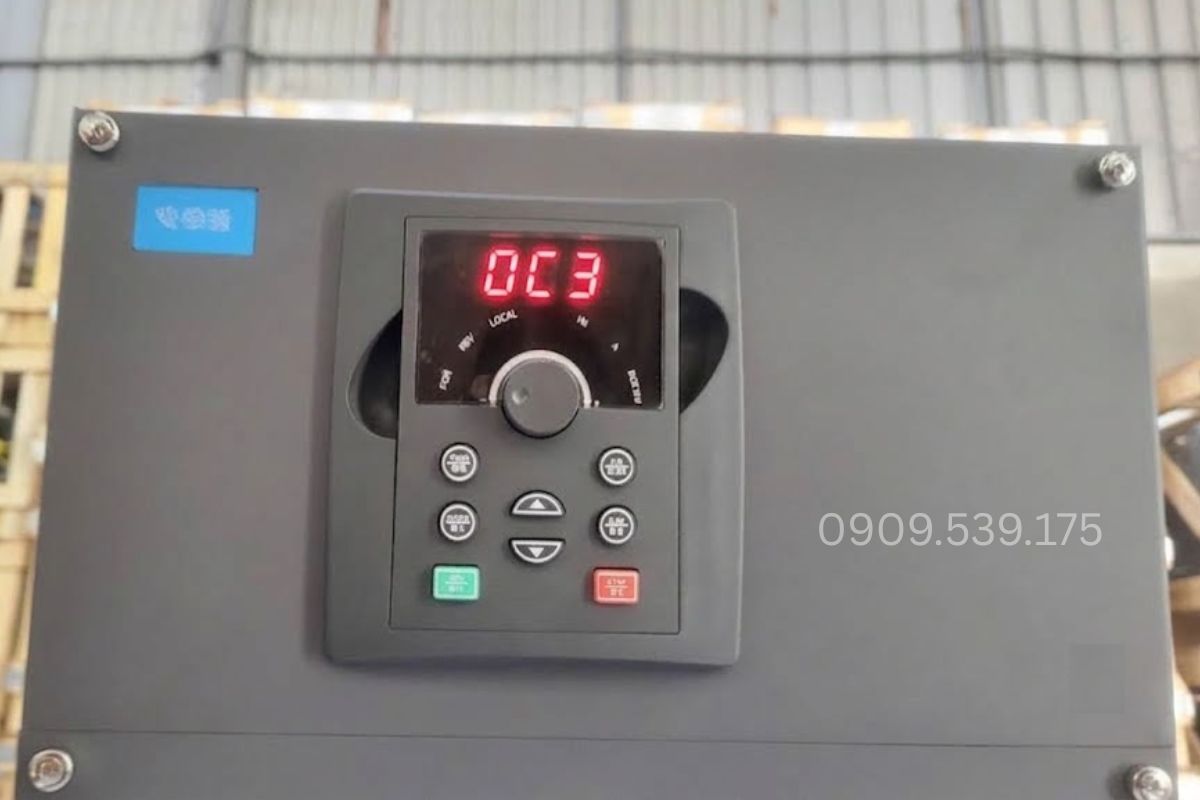

Các lỗi khiến biến tần bơm hoạt động không đúng và cách kiểm tra
Sóng hài sinh ra trong quá trình đổi tần số có gây nhiễu cho các thiết bị điện khác cùng trạm bơm không?
Có. Sóng hài bậc cao có thể gây can nhiễu tín hiệu cho PLC hoặc màn hình HMI xung quanh. Bắt buộc lắp thêm cuộn kháng đầu vào (AC Reactor) để lọc nhiễu sóng và bảo vệ chất lượng lưới điện chung.
Tại sao động cơ bơm bị nóng bất thường khi chạy ở dải tần số dưới 20Hz trong thời gian dài?
Khi chạy ở tần số quá thấp, cánh quạt tản nhiệt đồng trục phía đuôi động cơ quay chậm nên không cung cấp đủ lưu lượng gió để làm mát vỏ máy. Tránh thiết lập tần số ngủ quá thấp.
Chiều dài dây cáp tối đa cho phép nối từ tủ điều khiển đến động cơ bơm chìm là bao nhiêu?
Khoảng cách tiêu chuẩn không nên vượt quá 50 mét. Nếu đấu nối xa hơn, điện dung ký sinh trên đường cáp sẽ gây hiện tượng dội điện áp làm thủng lớp cách điện động cơ, bắt buộc phải trang bị thêm bộ lọc sóng hài ngõ ra (Output Choke).
Có thể dùng cảm biến lưu lượng để chạy PID thay vì dùng cảm biến áp lực nước được không?
Hoàn toàn được. Hàm PID có thể nhận tín hiệu 4-20mA từ cảm biến lưu lượng để tự động tính toán và duy trì một lượng chất lỏng cố định đi qua ống, thường dùng trong trạm lọc RO hoặc hệ thống định lượng.
Cài đặt thông số đạo hàm (Derivative) trong bộ PID của bơm cấp nước có thực sự cần thiết không?
Không cần thiết. Đối với môi trường chất lỏng có độ trễ quán tính lớn, thông số D (đạo hàm) thường được đặt bằng 0. Việc kích hoạt thông số này dễ dẫn đến khuếch đại nhiễu và làm dao động vòng lặp điều khiển.
Kết luận
Với trạm bơm, hai việc quyết định hệ thống chạy ổn định là chọn đúng công suất theo dòng định mức của bơm và đặt tần số tối thiểu đủ cao để motor không thiếu làm mát. Sau khi đấu cảm biến và cài PID, chạy thử vài chu kỳ mở đóng vòi để chỉnh lại hệ số P trước khi bàn giao. Khi cần thay mới thiết bị, công suất và điện áp của biến tần phải khớp với thông số trên nhãn bơm.
