Cài đặt biến tần Frecon là quá trình thiết lập các thông số kỹ thuật để biến tần điều khiển động cơ một cách chính xác và hiệu quả theo yêu cầu vận hành. Quá trình cài đặt biến tần này bao gồm ba bước chính: kiểm tra và đấu nối phần cứng theo sơ đồ, nhập các thông số cơ bản của động cơ (công suất, điện áp, tần số), và cuối cùng là tinh chỉnh các hàm nâng cao như thời gian tăng/giảm tốc, chế độ điều khiển cho từng ứng dụng cụ thể như bơm, quạt hay băng tải. Thực hiện đúng các bước này đảm bảo hệ thống hoạt động ổn định và bền bỉ.
Nắm vững cốt lõi vận hành:
Việc cài đặt biến tần Frecon không hề phức tạp nếu bạn nắm được những nguyên tắc cốt lõi này. Hãy cùng Thành Thái Motor đi sâu vào từng bước cụ thể ngay sau đây.

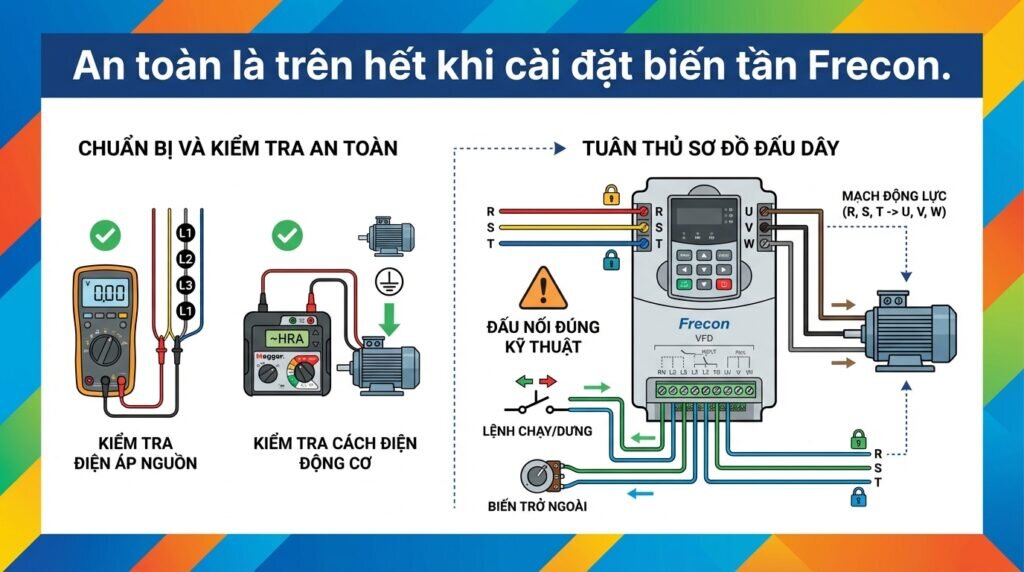

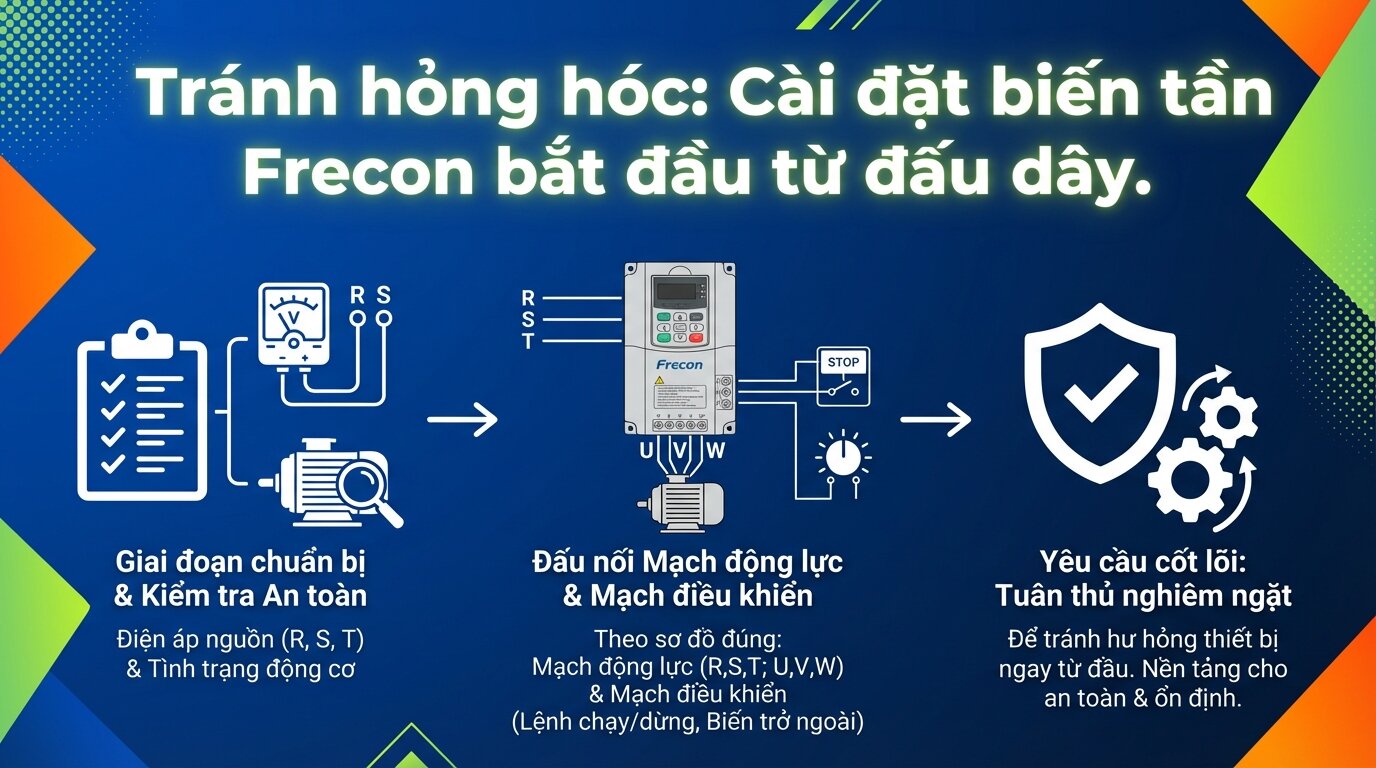

Đây là giai đoạn nền tảng, quyết định đến sự an toàn của cả con người và thiết bị. Việc kiểm tra kỹ lưỡng và tuân thủ đúng sơ đồ kỹ thuật là bắt buộc, không được bỏ qua bất kỳ bước nào.
Mạch động lực là phần kết nối nguồn điện chính vào biến tần và từ biến tần ra động cơ. Một sơ đồ đấu dây biến tần frecon chuẩn sẽ giúp thiết bị vận hành ổn định.
Mạch điều khiển cho phép chúng ta ra lệnh cho cục biến tần từ bên ngoài thay vì chỉ dùng bàn phím. Đấu nối đúng giúp hệ thống linh hoạt hơn rất nhiều.
Cảnh báo an toàn: Tuyệt đối không được cấp nguồn khi chưa kiểm tra kỹ các kết nối. Việc đấu sai dây nguồn (R,S,T) và dây ra motor (U,V,W) có thể gây hư hỏng biến tần ngay lập tức. Luôn ngắt aptomat tổng trước khi thao tác.

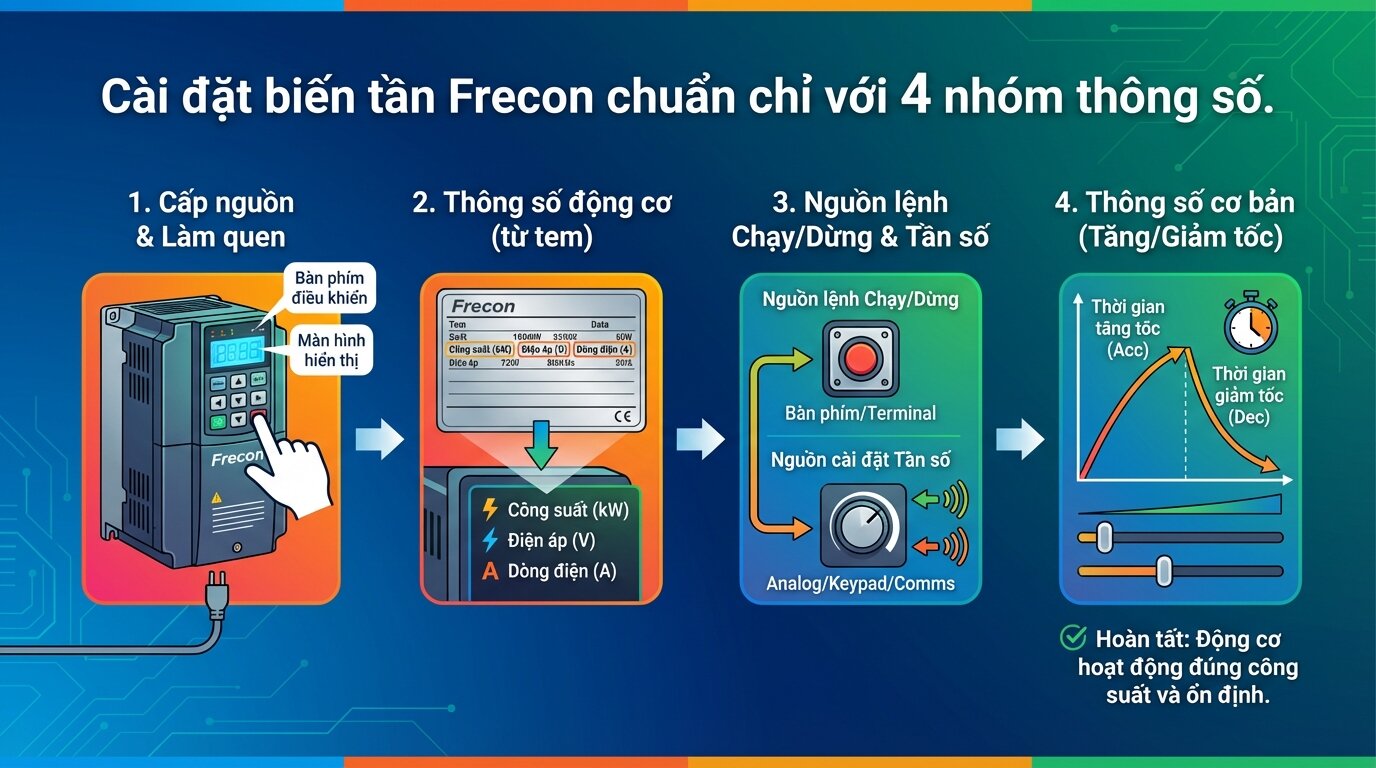

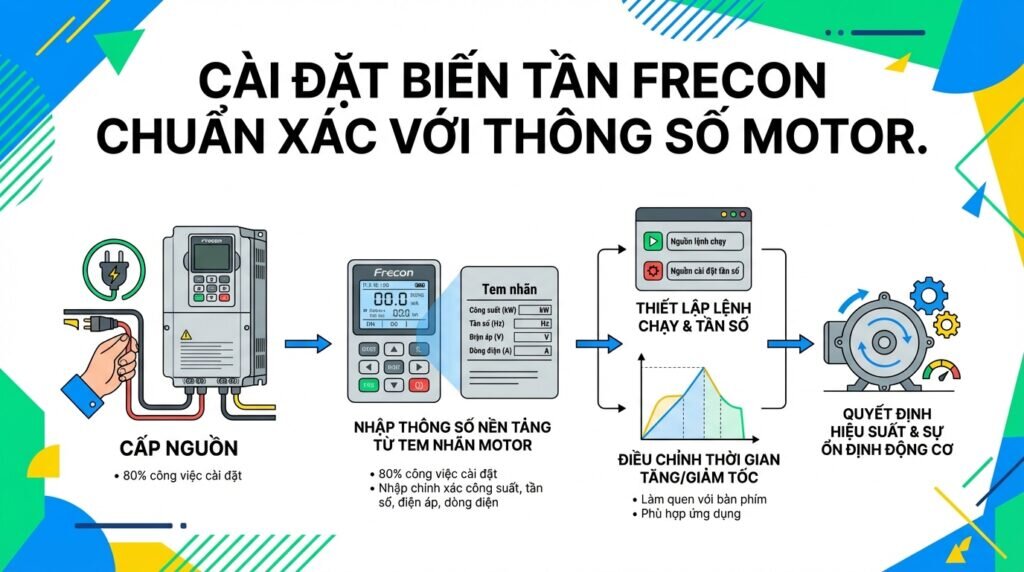

Sau khi hoàn tất đấu nối, chúng ta sẽ tiến hành cấp nguồn và nhập các thông số nền tảng. Nắm vững cách cài đặt biến tần frecon ở bước này là bạn đã hoàn thành 80% công việc lập trình biến tần frecon rồi đấy.
Bàn phím biến tần frecon là giao diện trực tiếp giữa người dùng và thiết bị. Các phím chính bao gồm PRG (vào/thoát menu cài đặt), DATA/ENT (xác nhận), SHIFT (chuyển đổi vị trí con trỏ), RUN (chạy), STOP/RST (dừng/reset lỗi), và các phím mũi tên lên/xuống.
Đây là nhóm thông số cài đặt biến tần frecon bắt buộc phải nhập chính xác theo tem trên động cơ. Nhập sai có thể khiến động cơ chạy không đúng công suất, gây nóng và hỏng hóc.
Phần này quyết định máy biến tần sẽ nhận lệnh điều khiển từ đâu. Bạn có thể chỉnh biến tần frecon chạy bằng nút bấm trên tủ điện hoặc trực tiếp trên màn hình.
Hai thông số này ảnh hưởng trực tiếp đến sự êm ái khi khởi động và dừng của hệ thống. Cài đặt thời gian tăng tốc và cài đặt thời gian giảm tốc hợp lý giúp bảo vệ cả cơ khí và động cơ.

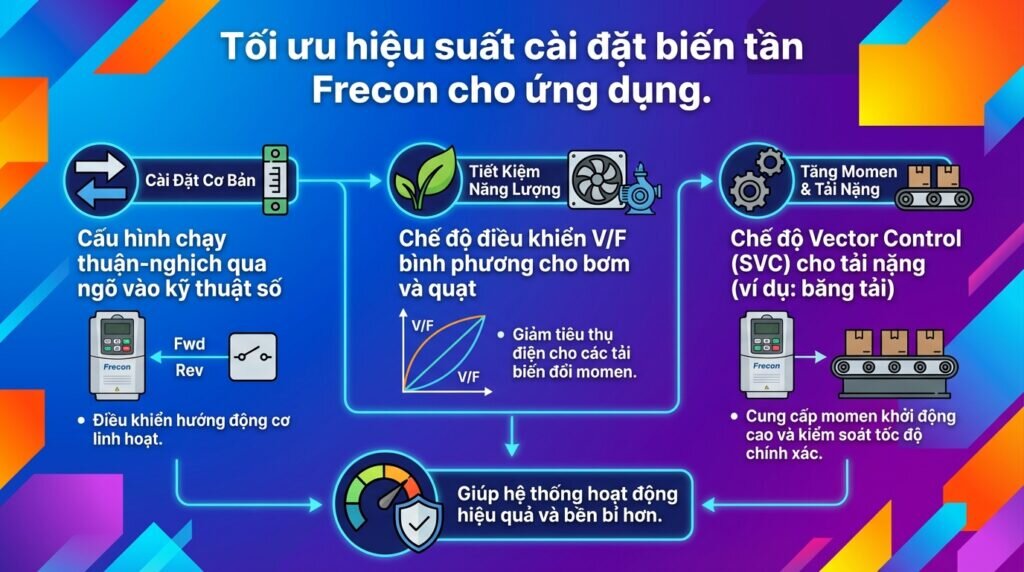

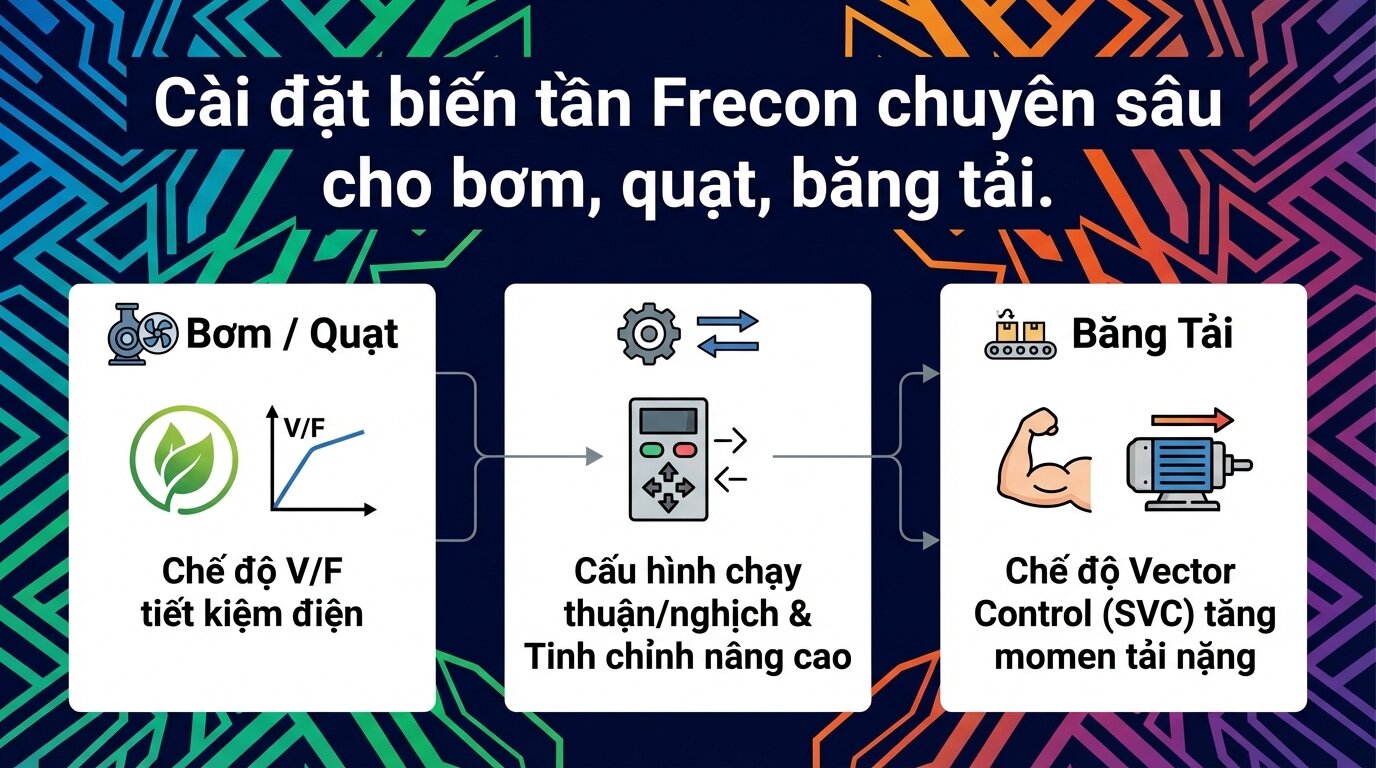

Với các hệ thống yêu cầu cao hơn, việc tinh chỉnh các hàm nâng cao sẽ giúp tối ưu hóa hiệu suất. Các biến tần công nghiệp hiện nay đều có những tính năng rất mạnh mẽ.
Để cài đặt biến tần frecon chạy thuận nghịch, bạn cần sử dụng các chân đầu vào kỹ thuật số (Digital Input). Ví dụ, cấu hình chân DI1 cho lệnh chạy thuận và DI2 cho lệnh chạy nghịch.
Thông số cần thiết lập thường nằm trong nhóm P05, chẳng hạn như P05.01 = 1 (Lệnh chạy thuận) và P05.02 = 2 (Lệnh chạy nghịch).
Đối với tải bơm quạt, chế độ điều khiển V/F bình phương (Square V/F) là lựa chọn tối ưu để tiết kiệm năng lượng. Việc cài đặt biến tần frecon cho bơm nước nên được chú trọng vào mục này.
Bạn có thể chọn chế độ này trong thông số P00.04. Một số dòng biến tần cao cấp còn có các hàm chuyên dụng như bảo vệ mất nước hoặc chạy luân phiên nhiều bơm.
Băng tải hoặc các máy có momen khởi động lớn đòi hỏi chế độ điều khiển mạnh mẽ hơn. Việc cài đặt biến tần Frecon cho băng tải nên ưu tiên chế độ Vector Control (SVC) để tăng momen ở tần số thấp.
Chế độ này cũng được chọn trong thông số P00.04. Để chế độ SVC hoạt động chính xác nhất, bạn nên thực hiện hàm dò thông số động cơ (autotuning) tại thông số P02.16.
Mẹo chuyên gia: Với các dòng phổ biến như Frecon FR100 và FR150, các nhóm thông số cơ bản gần như tương tự nhau. Tuy nhiên, các hàm nâng cao có thể khác biệt đôi chút. Luôn tham khảo tài liệu biến tần frecon đi kèm sản phẩm để có thông tin chính xác nhất cho việc cài đặt biến tần frecon fr150 và fr100.

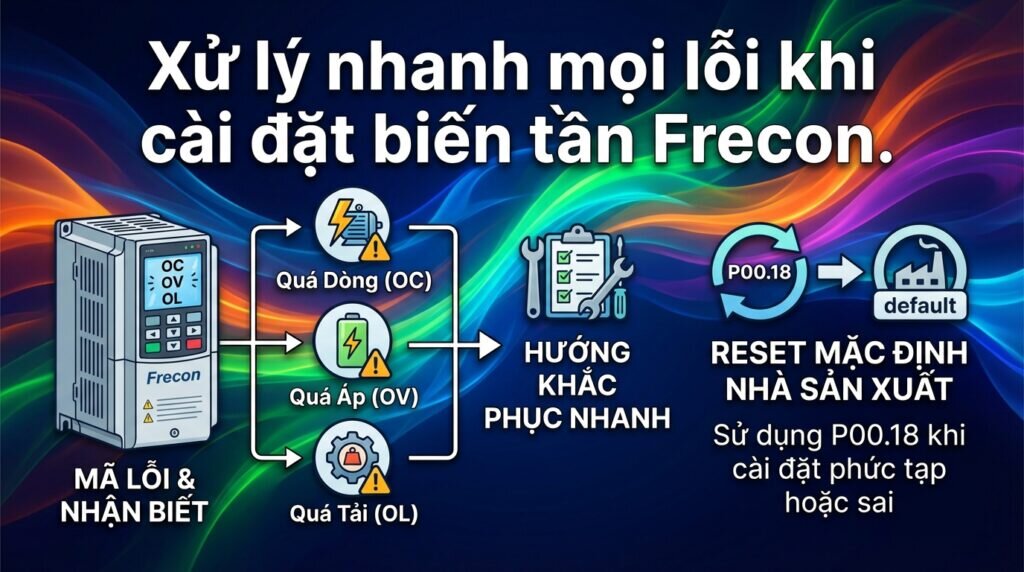

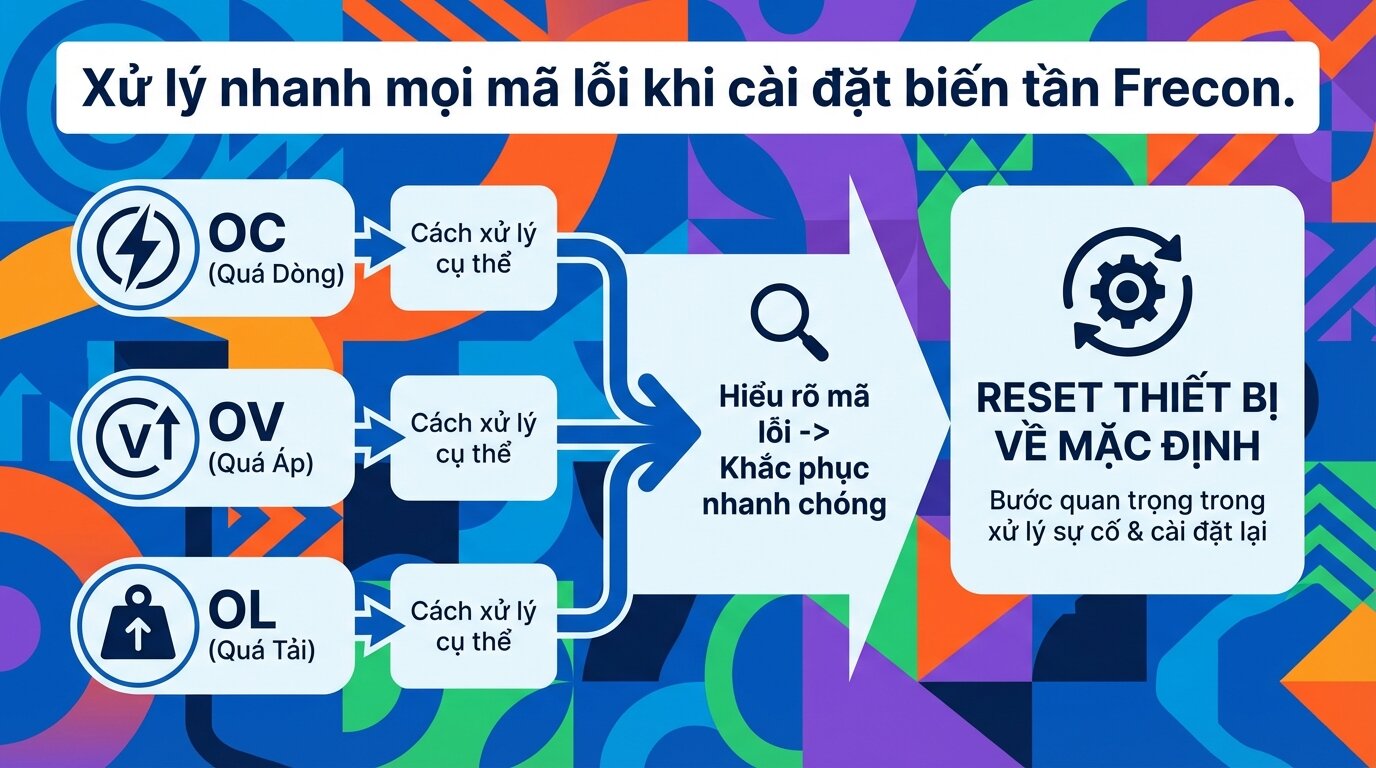

Trong quá trình vận hành, không thể tránh khỏi các sự cố. Hiểu rõ bảng mã lỗi biến tần frecon và nguyên nhân sẽ giúp bạn sửa lỗi biến tần frecon một cách nhanh chóng, giảm thiểu thời gian dừng máy.
Khi có sự cố, mã lỗi sẽ hiển thị nhấp nháy trên màn hình LED của biến tần. Bạn chỉ cần tra cứu mã này trong bảng dưới đây hoặc trong tài liệu kỹ thuật để xác định vấn đề.
| Mã lỗi | Tên lỗi | Nguyên nhân khả thi | Hướng khắc phục nhanh |
|---|---|---|---|
| OC1 / OC2 / OC3 | Overcurrent (Quá dòng) | Tải quá nặng, thời gian tăng tốc quá ngắn, lỗi motor, chạm chập ngõ ra. | Tăng thời gian tăng tốc, kiểm tra cơ khí, kiểm tra motor. Đây là lỗi cần xử lý ngay để thực hiện bảo vệ quá dòng. |
| OV1 / OV2 / OV3 | Overvoltage (Quá áp) | Thời gian giảm tốc quá ngắn, điện áp nguồn vào cao, tải có quán tính lớn. | Tăng thời gian giảm tốc, lắp thêm điện trở xả. Chức năng bảo vệ quá áp sẽ kích hoạt lỗi này. |
| LU | Undervoltage (Thấp áp) | Điện áp nguồn không ổn định, sụt áp do dây dẫn quá dài hoặc nhỏ. | Kiểm tra lại nguồn cấp, kiểm tra tiết diện dây dẫn. |
| OL1 / OL2 | Overload (Quá tải) | Motor bị kẹt cơ khí, tải nặng hơn định mức trong thời gian dài. | Kiểm tra phần tải cơ khí, cài đặt lại thông số bảo vệ quá tải điện tử (P09.00). |
| OH | Overheat (Quá nhiệt) | Quạt làm mát của biến tần bị hỏng, nhiệt độ môi trường quá cao, lắp đặt trong tủ kín. | Vệ sinh biến tần, đảm bảo không gian lắp đặt thông thoáng. |
Khi các cài đặt bị rối hoặc bạn muốn thiết lập lại từ đầu, việc reset biến tần frecon là cần thiết. Bạn cần tìm đến thông số khôi phục cài đặt gốc.
Thông số này thường là P00.18. Hãy nhập giá trị tương ứng (ví dụ: 1 hoặc 2 tùy theo model) rồi nhấn DATA/ENT để xác nhận.
Lưu ý quan trọng, thao tác này sẽ xóa toàn bộ các thông số bạn đã cài đặt trước đó. Hãy chắc chắn bạn đã sao lưu các thông số quan trọng nếu cần.
Hầu hết các dòng biến tần Frecon đều có một mật khẩu kỹ thuật hoặc phương pháp reset cứng. Bạn nên liên hệ nhà cung cấp hoặc đội ngũ kỹ thuật của Thành Thái Motor để được hỗ trợ chính xác, tránh các thao tác sai có thể làm hỏng thiết bị.

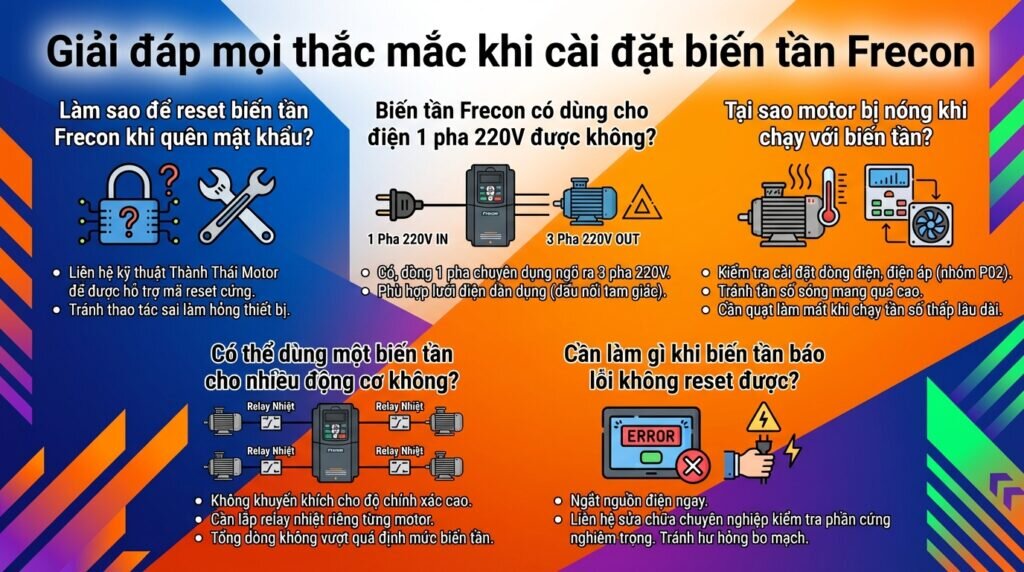

Có. Frecon, một thương hiệu biến tần trung quốc chất lượng, có các dòng biến tần 1 pha chuyên dụng. Các model biến tần 220v này có ngõ vào 1 pha 220V và ngõ ra 3 pha 220V, rất phù hợp cho các động cơ 3 pha chạy ở lưới điện dân dụng, miễn là động cơ của bạn đã được đấu nối theo sơ đồ tam giác (Δ).
Nguyên nhân có thể do cài đặt thông số dòng điện, điện áp trong nhóm P02 chưa đúng. Ngoài ra, việc cài đặt tần số sóng mang (carrier frequency) quá cao hoặc motor hoạt động ở tần số quá thấp trong thời gian dài mà không có quạt làm mát cưỡng bức cũng gây ra hiện tượng này.
Về lý thuyết là có thể nhưng không được khuyến khích cho các ứng dụng đòi hỏi độ chính xác cao. Khi dùng chung, bạn phải lắp thêm relay nhiệt riêng cho từng động cơ vì chức năng bảo vệ của biến tần sẽ không còn hiệu quả. Tổng dòng điện của các motor không được vượt quá dòng định mức của biến tần.
Khi lỗi không thể được xóa bằng phím STOP/RST, đó có thể là dấu hiệu của lỗi phần cứng nghiêm trọng. Hãy ngắt nguồn điện ngay lập tức và liên hệ đơn vị sửa chữa chuyên nghiệp để kiểm tra, tránh các hư hỏng nặng hơn cho bo mạch công suất hoặc bo mạch điều khiển.
Việc cài đặt biến tần Frecon đúng kỹ thuật là yếu tố then chốt quyết định hiệu suất và tuổi thọ của toàn bộ hệ thống máy móc. Qua hướng dẫn chi tiết từ khâu đấu dây, thiết lập thông số cơ bản cho đến tinh chỉnh nâng cao và xử lý lỗi, hy vọng bạn đã có cái nhìn tổng quan và hiểu rõ cách sử dụng biến tần frecon. Nắm vững các nguyên tắc trên không chỉ giúp máy móc vận hành trơn tru mà còn tối ưu hóa việc tiêu thụ năng lượng.
Mỗi ứng dụng công nghiệp đều có những đặc thù riêng, đòi hỏi sự am hiểu sâu sắc để có thể khai thác tối đa tiềm năng của biến tần. Đôi khi, một tinh chỉnh nhỏ trong thông số cũng tạo ra khác biệt lớn về hiệu suất.
