Bạn đang tìm kiếm hướng dẫn chi tiết về cách sử dụng biến tần để tối ưu hóa hoạt động của động cơ điện (motor điện)? Việc lắp đặt và cài đặt đúng cách không chỉ giúp hệ thống vận hành ổn định, tiết kiệm năng lượng mà còn đảm bảo an toàn, kéo dài tuổi thọ cho cả biến tần (inverter) và motor điện. Bài viết này sẽ cung cấp một lộ trình đầy đủ, từ đấu nối cơ bản đến các cài đặt chuyên sâu, giúp bạn làm chủ thiết bị một cách dễ dàng và hiệu quả nhất.

Biến tần là thiết bị điện tử dùng để thay đổi tần số của dòng điện xoay chiều, qua đó điều khiển tốc độ của động cơ điện một cách vô cấp mà không cần dùng đến hộp số cơ khí. Một biến tần lý tưởng cho các loại động cơ điện dùng trong công nghiệp là biến tần có công suất tương ứng với động cơ điện, giúp chúng khởi động êm, thay đổi tốc độ linh hoạt và tiết kiệm điện năng đáng kể. Việc hiểu rõ cách sử dụng biến tần sẽ giúp bạn khai thác tối đa hiệu suất của motor điện.

Ứng dụng phổ biến của biến tần công suất trong công nghiệp rất đa dạng, bao gồm:

Điều khiển bơm nước, quạt thông gió, máy nén khí.
Vận hành các dây chuyền sản xuất, băng tải, máy khuấy.
Sử dụng cho các loại máy công cụ như máy tiện, máy phay.
Tối ưu hóa hệ thống xử lý chất thải, hệ thống tưới tiêu nông nghiệp.

Hầu hết các ứng dụng này đều yêu cầu một động cơ 3 pha mạnh mẽ, và biến tần là chìa khóa để điều khiển động cơ điện đó.

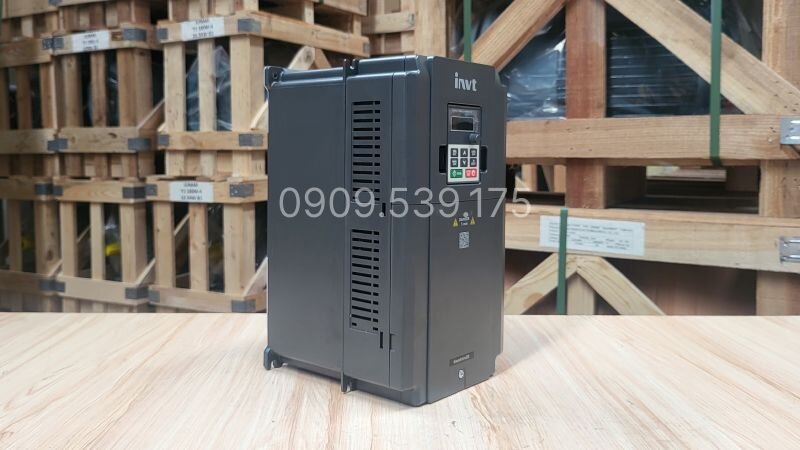

Biến tần công suất phù hợp giúp động cơ vận hành ổn định trong môi trường sản xuất công nghiệp

Đấu nối dây chính xác là bước đầu tiên và quan trọng nhất trong cách sử dụng biến tần. Sai sót ở bước này có thể gây hỏng hóc thiết bị ngay lập tức. Cần đảm bảo rằng động cơ điện đã được ngắt hoàn toàn khỏi nguồn điện lưới trước khi tiến hành.

Biến tần thường sử dụng nguồn điện 3 pha 380V. Các cọc đấu nối nguồn vào thường được ký hiệu là R, S, T (hoặc L1, L2, L3). Bạn cần kết nối 3 dây pha của nguồn điện lưới vào 3 cọc này. Đừng quên kết nối dây tiếp địa (GND hoặc PE) để đảm bảo an toàn. Việc này rất quan trọng cho cả biến tần và động cơ điện 3 pha được kết nối.

Ngõ ra của biến tần kết nối với động cơ điện thường được ký hiệu là U, V, W. Bạn sẽ nối 3 đầu dây của motor 3 pha vào 3 cọc này. Với các loại động cơ điện 3 pha có 6 đầu dây, bạn cần xác định cách đấu sao (Y) hay tam giác (Δ) dựa trên điện áp định mức của động cơ và điện áp ngõ ra của biến tần. Thông thường, với lưới điện 380V, các động cơ 3 pha 220V/380V sẽ được đấu sao. Đây là kiến thức cơ bản khi làm việc với bất kỳ motor điện 3 pha nào.

Ngoài các cọc đấu nối động lực, biến tần còn có các terminal điều khiển (control terminal) cho phép vận hành từ xa. Các chân phổ biến bao gồm:

Chân cấp nguồn cho tín hiệu điều khiển (ví dụ: 24V, 10V).
Chân chung (COM, GND).
Các chân đầu vào số (Digital Input – DI) dùng cho lệnh chạy/dừng (RUN/STOP), chạy thuận/nghịch (FWD/REV).
Chân đầu vào analog (Analog Input – AI) để nhận tín hiệu từ biến trở hoặc cảm biến để điều chỉnh tốc độ. Đây là một phần quan trọng trong cách sử dụng biến tần để điều khiển motor điện linh hoạt.

Sau khi đấu nối hoàn tất, cài đặt thông số là bước tiếp theo để biến tần có thể điều khiển động cơ điện đúng theo yêu cầu. Đây là phần cốt lõi của việc học cách sử dụng biến tần.

Tần số là thông số quyết định trực tiếp tốc độ của mô tơ điện. Bạn có thể cài đặt tần số tối đa (Max Frequency), tần số tối thiểu (Min Frequency) và tần số tham chiếu (Reference Frequency) thông qua bàn phím trên biến tần. Ngoài ra, cách sử dụng biến tần phổ biến là dùng biến trở ngoài kết nối vào chân AI và COM để điều chỉnh tần số một cách mượt mà. Việc này rất hữu ích cho các ứng dụng cần thay đổi tốc độ liên tục của motor điện.

Thời gian tăng tốc (Acceleration Time) là thời gian để động cơ điện tăng tốc từ 0 Hz đến tần số tối đa. Thời gian giảm tốc (Deceleration Time) là thời gian ngược lại. Cài đặt thông số này hợp lý giúp động cơ 3 pha khởi động và dừng êm ái, tránh sốc cơ khí và sụt áp lưới điện. Đây là một trong những ưu điểm lớn nhất khi sử dụng biến tần cho mô tơ điện.

Hầu hết các biến tần hiện đại đều có chức năng dò thông số tự động (gọi là Auto-tuning). Chức năng này cho phép biến tần tự động nhận diện các thông số của motor điện được kết nối (như điện trở stator, điện cảm…). Có hai chế độ: dò tĩnh (khi motor điện không quay) và dò động (khi motor điện quay). Thực hiện Auto-tuning giúp biến tần tối ưu hóa điều khiển, mang lại hiệu suất cao nhất cho động cơ điện 3 pha. Đây là một mẹo quan trọng trong cách sử dụng biến tần hiệu quả.

Cài đặt biến tần bước quan trọng giúp motor điện vận hành theo đúng yêu cầu kỹ thuật

Vận hành biến tần khá đơn giản sau khi đã hoàn tất các bước đấu nối và cài đặt cho động cơ điện.

Bật/tắt biến tần qua bàn phím: Sử dụng nút RUN để khởi động motor điện và nút STOP để dừng.
Điều chỉnh tốc độ động cơ: Dùng các phím mũi tên lên/xuống trên bàn phím hoặc xoay núm biến trở (nếu có) để thay đổi tốc độ của motor 3 pha.
Sử dụng các lệnh cơ bản: Ngoài RUN/STOP, một số biến tần có lệnh JOG để động cơ chạy ở một tần số thấp đã cài đặt sẵn, hữu ích cho việc kiểm tra hoặc nhích máy.

Nắm vững cách vận hành này là bạn đã hiểu được phần lớn cách sử dụng biến tần trong thực tế.

An toàn là yếu tố không thể bỏ qua khi làm việc với các thiết bị điện công suất lớn như biến tần và động cơ điện công nghiệp.

Tiêu chuẩn lắp đặt: Biến tần cần được lắp đặt trong tủ điện có quạt thông gió tốt, ở nơi khô ráo, thoáng mát. Phải đảm bảo hệ thống tiếp đất đúng tiêu chuẩn. Cáp động lực (nguồn và ra motor) phải đi tách biệt với cáp điều khiển để tránh nhiễu.
Kiểm tra đấu nối: Trước khi cấp điện, hãy kiểm tra lại toàn bộ các kết nối một lần nữa để chắc chắn không có sai sót. Siết chặt các ốc vít tại cọc đấu nối.
Những điều cần tránh: Không chạm vào các cọc đấu nối hay tản nhiệt của biến tần khi đang hoạt động. Chờ ít nhất 10-15 phút sau khi ngắt điện để tụ điện xả hết điện tích trước khi thực hiện bảo trì. Đây là quy tắc vàng trong cách sử dụng biến tần an toàn.

Trên thị trường có nhiều thương hiệu biến tần uy tín. Khi bạn mua motor điện, việc lựa chọn biến tần phù hợp là rất quan trọng. Việc này cũng ảnh hưởng đến giá motor tổng thể của hệ thống.

Biến tần ABB (Thụy Sĩ – Thụy Điển): Nổi bật với công nghệ điều khiển hiện đại, độ tin cậy cao và khả năng tiết kiệm năng lượng. Sản phẩm tích hợp nhiều chức năng bảo vệ và tương thích tốt với hệ thống tự động hóa. Có hai loại: dưới 10kW cho máy nhỏ, trên 10kW cho công nghiệp lớn.
Biến tần Schneider (Pháp): Được ưa chuộng nhờ vận hành ổn định, dễ lắp đặt và tương thích cao. Đây là lựa chọn lý tưởng cho cả ứng dụng dân dụng và công nghiệp. Phân khúc gồm dòng dưới 10kW và trên 10kW cho tải nặng.
Biến tần Mitsubishi (Nhật Bản): Nổi tiếng với độ bền, khả năng điều khiển chính xác và tích hợp tính năng bảo vệ toàn diện. Dòng dưới 10kW phù hợp máy nhỏ, còn dòng trên 10kW thích hợp cho dây chuyền sản xuất lớn.
Biến tần Fuji (Nhật Bản): Có thiết kế nhỏ gọn, hiệu suất ổn định và tuổi thọ cao. Sản phẩm phù hợp từ điều khiển chính xác đến ứng dụng tải nặng. Có các dòng dưới 10kW và trên 10kW cho môi trường công nghiệp.
Biến tần Invt (Trung Quốc): Cân bằng giữa hiệu suất ổn định và giá thành hợp lý. Dễ lắp đặt, vận hành bền bỉ trong cả công nghiệp nhẹ và nặng. Có phiên bản dưới và trên 10kW cho nhiều nhu cầu sử dụng.
Biến tần Delta (Đài Loan): Được biết đến với độ tin cậy, thiết kế gọn và tính năng thông minh. Điều khiển chính xác, tiết kiệm điện năng và phù hợp nhiều ứng dụng. Có dòng dưới 10kW và trên 10kW tùy mục đích sử dụng.
Biến tần Siemens (Đức): Là lựa chọn hàng đầu trong tự động hóa nhờ độ chính xác cao, tiết kiệm năng lượng và vận hành bền bỉ. Dễ tích hợp vào hệ thống lớn, với các dòng công suất từ nhỏ đến tải công nghiệp nặng.

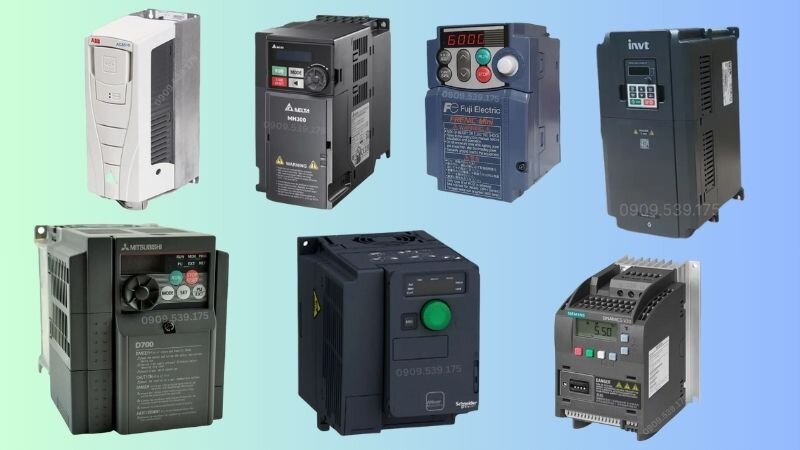

Tổng hợp các dòng biến tần phổ biến trên thị trường đáp ứng đa dạng nhu cầu từ dân dụng đến công nghiệp nặng

Để lựa chọn được loại biến tần phù hợp, bạn cần tham khảo mức giá cụ thể theo từng công suất và thương hiệu. Dưới đây là bảng giá biến tần tháng 10/2026 tại Thành Thái Motor, được cập nhật mới nhất và rõ ràng theo nhu cầu sử dụng.

STT	Sản phẩm	Giá	Thông số
1	Biến tần Invt 0.75kW	Từ 2.100.000₫	Biến tần Invt, 0.75kW
2	Biến tần ABB 0.75kW	Từ 2.200.000₫	Biến tần ABB, 0.75kW
3	Biến tần Invt 1.5kW	Từ 2.500.000₫	Biến tần Invt, 1.5kW
4	Biến tần ABB 1.5kW	Từ 2.700.000₫	Biến tần ABB, 1.5kW
5	Biến tần ABB 2.2kW	Từ 3.350.000₫	Biến tần ABB, 2.2kW
6	Biến tần Delta 0.75kW	Từ 3.450.000₫	Biến tần Delta, 0.75kW
7	Biến tần Fuji 0.75kW	Từ 3.500.000₫	Biến tần Fuji, 0.75kW
8	Biến tần Schneider 0.75kW	Từ 3.550.000₫	Biến tần Schneider, 0.75kW
9	Biến tần Invt 2.2kW	Từ 3.700.000₫	Biến tần Invt, 2.2kW
10	Biến tần Siemens 0.75kW	Từ 3.750.000₫	Biến tần Siemens, 0.75kW
11	Biến tần Schneider 1.5kW	Từ 4.000.000₫	Biến tần Schneider, 1.5kW
12	Biến tần Mitsubishi 0.75kW	Từ 4.000.000₫	Biến tần Mitsubishi, 0.75kW
13	Biến tần Invt 4kW	Từ 4.100.000₫	Biến tần Invt, 4kW
14	Biến tần Delta 2.2kW	Từ 4.300.000₫	Biến tần Delta, 2.2kW
15	Biến tần Siemens 1.5kW	Từ 4.500.000₫	Biến tần Siemens, 1.5kW
16	Biến tần Mitsubishi 1.5kW	Từ 4.537.000₫	Biến tần Mitsubishi, 1.5kW
17	Biến tần Fuji 1.5kW	Từ 4.850.000₫	Biến tần Fuji, 1.5kW
18	Biến tần Delta 4kW	Từ 4.949.000₫	Biến tần Delta, 4kW

Xem tất cả 91 sản phẩm: Biến tần

Bảo hành kéo dài 24 tháng.
Giao hàng tận nơi trên toàn quốc.
Chất lượng chuẩn Châu Âu, công nghệ Đức.
Giá cạnh tranh, ưu đãi cho đối tác và số lượng lớn.
Hồ sơ đầy đủ, minh bạch, có chứng nhận CO, CQ.

Bạn đang cần lựa chọn biến tần động cơ phù hợp nhất với hệ thống của mình? Đừng ngần ngại liên hệ ngay với Thành Thái Motor qua các kênh sau:

Hotline: 0909.539.175
Zalo: 0902530445
Zalo OA: Thành Thái Motor
Email: codienthanhthai@gmail.com

Dưới đây là một số câu hỏi mà người dùng thường gặp khi tìm hiểu cách sử dụng biến tần.

Làm sao để cài đặt lại biến tần khi bị lỗi?

Hầu hết các biến tần đều có chức năng “Reset to Factory Default” (Khôi phục cài đặt gốc). Bạn cần tìm tham số này trong tài liệu hướng dẫn và thực hiện lệnh. Sau khi reset, bạn phải cài đặt lại các thông số cơ bản cho động cơ điện của mình.

Cách điều chỉnh biến trở sao cho chính xác?

Đầu tiên, bạn cần cài đặt trong biến tần để nó nhận lệnh điều khiển tần số từ ngõ vào analog (AI). Sau đó, kết nối 3 chân của biến trở vào các cọc 10V, AI và COM trên biến tần. Khi xoay núm, tốc độ của mô tơ điện sẽ thay đổi tương ứng.

Cách xử lý khi biến tần không nhận biến trở?

Kiểm tra lại cách đấu dây biến trở. Kiểm tra xem đã cài đặt đúng tham số nhận lệnh từ ngõ vào analog chưa. Thử đo điện áp trên chân AI, nếu nó thay đổi khi bạn xoay biến trở thì kết nối đã đúng, vấn đề nằm ở phần cài đặt. Đây là một lỗi phổ biến trong cách sử dụng biến tần.

Việc nắm vững cách sử dụng biến tần là yếu tố then chốt để khai thác tối đa hiệu quả của các hệ thống sử dụng động cơ điện 3 pha. Từ việc đấu nối an toàn, cài đặt thông số chính xác cho motor 3 pha, đến vận hành thông minh, tất cả đều góp phần tạo nên một hệ thống ổn định, bền bỉ và tiết kiệm năng lượng.

Một mô tơ điện 220v hay động cơ 3 pha 220v cũng có thể dùng biến tần (loại 1 pha vào 3 pha ra) để tối ưu hoạt động. Các loại động cơ điện giá rẻ vẫn có thể hoạt động tốt nếu được kết hợp với biến tần phù hợp.Nếu bạn có bất kỳ thắc mắc nào về cách sử dụng biến tần, hoặc cần mua motor, mua động cơ điện, động cơ điện nhập khẩu, hãy liên hệ với nhà cung cấp uy tín như Thành Thái Motor để được hỗ trợ kỹ thuật tốt nhất. Chúng tôi chuyên bán biến tần đa dạng thương hiệu và công suất.
