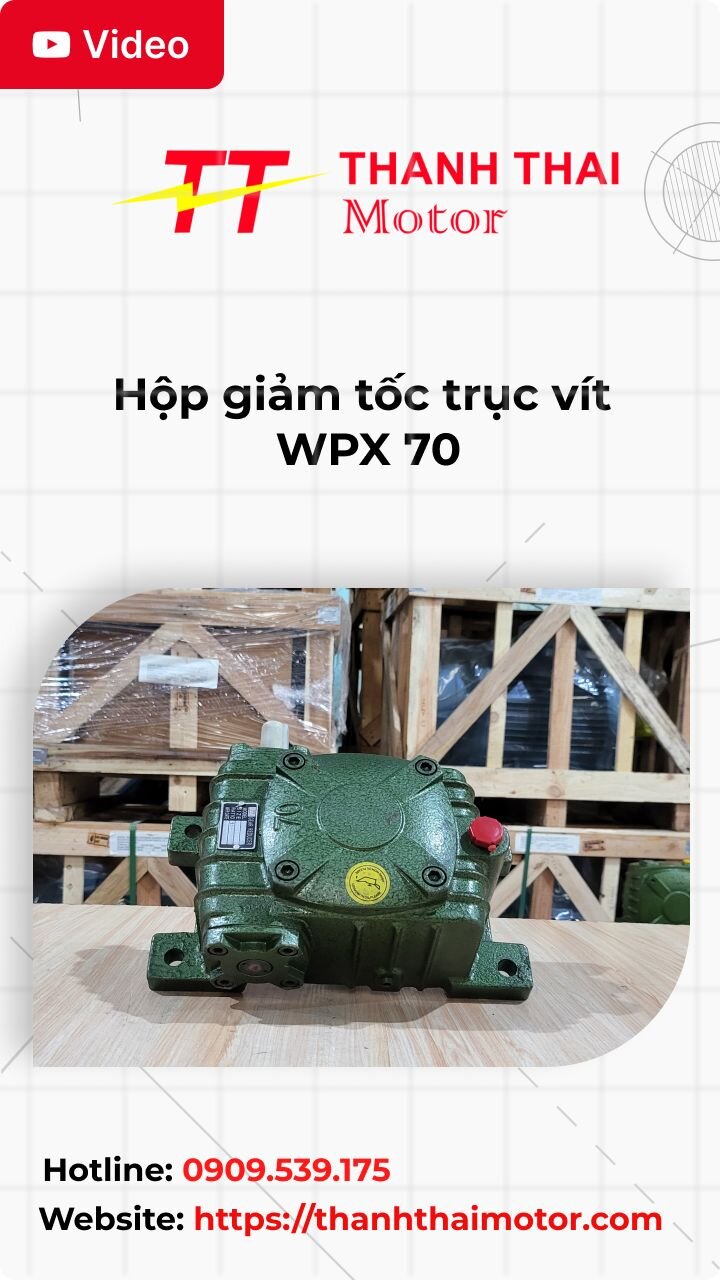

Hộp giảm tốc trục vít WPX 70

Hộp giảm tốc trục vít WPX 70 là thiết bị chuyên dụng trong các hệ thống truyền động cơ khí, có nhiệm vụ giảm tốc độ quay đầu ra và tăng lực xoắn, giúp máy móc hoạt động ổn định và chính xác hơn. Thiết kế trục vào – trục ra vuông góc đặc trưng của dòng hộp giảm tốc (hộp số giảm tốc) mang lại tính ứng dụng linh hoạt trong các hệ thống có không gian hạn chế. Đây là dòng sản phẩm lý tưởng cho các doanh nghiệp đang tìm kiếm giải pháp giảm tốc hiệu quả, bền bỉ với chi phí bảo trì tối ưu.

Thiết kế tổng quan hộp giảm tốc trục vít WPX 70

Hộp giảm tốc trục vít sở hữu vỏ ngoài được đúc liền khối từ gang xám chất lượng cao, đảm bảo độ cứng và khả năng chịu lực tốt ngay cả khi làm việc trong môi trường rung động mạnh hoặc ẩm ướt. Cấu trúc trục vít và bánh vít được đặt vuông góc giúp tối ưu không gian và truyền lực một cách hiệu quả. Bên cạnh đó, lớp sơn phủ tĩnh điện bên ngoài giúp bảo vệ thiết bị khỏi tác nhân ăn mòn và tăng độ bền trong môi trường làm việc khắc nghiệt.

Thông thường, thiết bị được kết nối với động cơ điện (motor điện) thông qua khớp nối hoặc puly, tạo thành một động cơ giảm tốc (motor giảm tốc) giúp điều chỉnh tốc độ đầu ra.

Cấu tạo hộp giảm tốc trục vít WPX 70

Cơ chế truyền động trục vít – bánh vít ăn khớp chính xác, hạn chế thất thoát năng lượng và giảm tiếng ồn đáng kể, có cấu tạo gồm:

• Trục vít: Được gia công từ thép hợp kim chống gỉ, xử lý tôi cứng để tăng khả năng chịu tải, chống mài mòn và duy trì độ chính xác truyền động.
• Bánh vít: Sản xuất từ hợp kim đồng giúp giảm ma sát, tăng hiệu suất và hỗ trợ quá trình bôi trơn tự nhiên trong quá trình vận hành liên tục.
• Ổ đỡ – bạc đạn: Sắp xếp chính xác nhằm hạn chế rung chấn, đảm bảo chuyển động quay mượt mà và giảm tiếng ồn tối đa.
• Cơ cấu ăn khớp: Thiết kế khớp chính xác giữa trục vít và bánh vít giúp truyền tải lực ổn định, phù hợp với ứng dụng đòi hỏi tốc độ thấp và lực kéo lớn.
• Vỏ bọc: Sơn tĩnh điện bền màu, chống rỉ sét, chịu được độ ẩm cao và các loại bụi hoặc hóa chất nhẹ.

Thông số kỹ thuật hộp giảm tốc trục vít WPX 70

Hộp giảm tốc trục vít WPX 70 với kích thước tối ưu, phù hợp với các vị trí lắp đặt có không gian hẹp hoặc yêu cầu bố trí gọn gàng, có thể lắp với động cơ điện 3 pha 0.55kW 0.75Hp, hoặc động cơ điện 3 pha 0.75kW 1Hp thông qua puly, khớp nối. Tham khảo các thông số kỹ thuật dưới đây:

Ứng dụng thực tế của hộp giảm tốc trục vít WPX 70

Hộp giảm tốc trục vít WPX 70 được sử dụng rộng rãi trong nhiều ngành nghề cần điều chỉnh tốc độ và tăng lực kéo đầu ra, điển hình như:

• Công nghiệp chế biến thực phẩm: Sử dụng trong máy trộn, băng tải chuyển nguyên liệu, thiết bị đóng gói tự động.
• Ngành cơ khí – gia công: Ứng dụng trong máy tiện mini, máy phay, máy cắt có công suất nhỏ.
• Tự động hóa và điện công nghiệp: Lắp đặt cho hệ thống băng tải nhẹ, robot công nghiệp nhỏ, cơ cấu trượt và nâng hạ tuyến tính.
• Ngành xử lý nước: Có mặt trong hệ thống bơm định lượng, sục khí, thiết bị lọc nước tuần hoàn.
• Thiết bị xây dựng – dân dụng: Dùng trong cửa cổng tự động, thang nâng hàng nhẹ hoặc các hệ thống đóng mở bằng cơ cấu điện.

Giải mã thông số trên tem hộp giảm tốc trục vít bánh vít WPX

Thông thường, trên tem của mỗi hộp giảm tốc WPX sẽ thể hiện các thông số kỹ thuật cốt lõi giúp xác định khả năng vận hành và yêu cầu lắp đặt. Dưới đây là ý nghĩa của các ký hiệu phổ biến nhất:

• Mã ký hiệu (Model): WPX: Đây là dòng hộp giảm tốc trục vít bánh vít có thiết kế trục vào nằm ở phía trên (trục vít phía trên so với bánh vít).
• Size: Là khoảng cách tâm giữa trục vít và bánh vít (đơn vị đo là mm). Đây là con số quan trọng nhất để xác định kích thước lắp đặt và khả năng chịu tải của hộp số. Chỉ số này càng lớn thì hộp số càng to và sức kéo càng khỏe.
• Tỷ số truyền (Ratio / Ratio i)
  • Ký hiệu: i = 1/10, 1/20, 1/30…Thông số này cho biết tốc độ của trục ra giảm đi bao nhiêu lần so với tốc độ đầu vào của motor.
• Cách hiểu: Nếu i = 1/20 và motor có tốc độ 1400 vòng/phút, thì tốc độ trục ra sẽ là: 1400 / 20 = 70 vòng/phút.
• Mã số sản xuất (Serial Number / Batch No.) Giúp truy xuất nguồn gốc, thời gian xuất xưởng và hỗ trợ bảo hành chính hãng khi có sự cố kỹ thuật xảy ra.

Sở hữu thiết kế nhỏ gọn với cấu trúc trục vào – trục ra vuông góc, hộp giảm tốc WPX 70 là lựa chọn tối ưu cho các dây chuyền sản xuất cần tiết kiệm không gian mà vẫn đảm bảo lực kéo mạnh mẽ và sự ổn định cao.

Ngoài ra, video hộp giảm tốc và video tổng hợp sẽ là nguồn tham khảo hữu ích dành cho khách hàng đang tìm hiểu các thiết bị truyền động.

Chính sách bảo hành, vận chuyển và cam kết tại Thành Thái Motor

• Bảo hành đến 24 tháng.
• Giao hàng toàn quốc.
• Được sản xuất theo công nghệ tiên tiến của Đức, đạt tiêu chuẩn chất lượng Châu Âu.
• Giá cả cạnh tranh, chiết khấu tốt.
• Đầy đủ giấy tờ chứng nhận CO, CQ.
