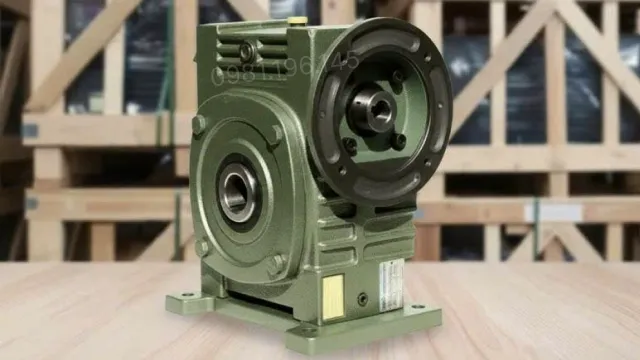

Hộp giảm tốc trục vít WPDKS 200

Hộp giảm tốc trục vít WPDKS 200 sử dụng trục vít thép hợp kim tôi cứng và bánh vít đồng hợp kim chất lượng cao, đảm bảo hiệu suất làm việc êm ái, giảm rung lắc và tuổi thọ lâu dài trong môi trường công nghiệp. Sản phẩm thích hợp cho các hệ thống băng tải nặng, dây chuyền sản xuất, cơ cấu nâng hạ và các thiết bị tự động hóa công nghiệp nặng.

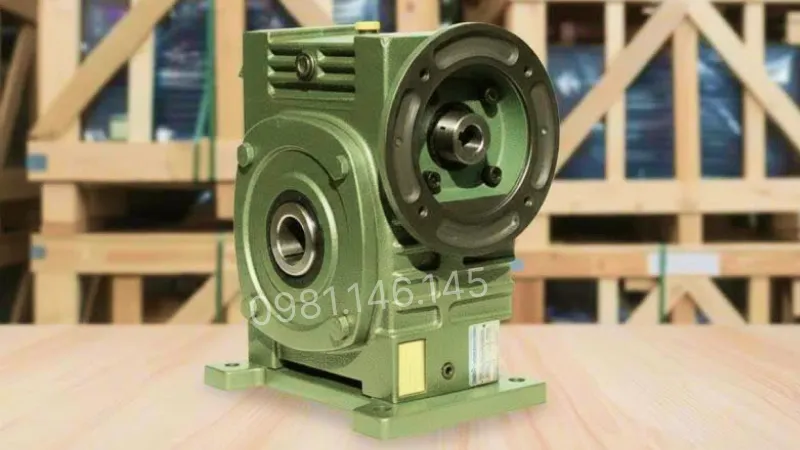

Thiết kế và hình thức bên ngoài hộp giảm tốc trục vít WPDKS 200

Hộp giảm tốc (hộp số giảm tốc) có vỏ gang đúc nguyên khối, bền chắc, chịu lực tốt, bảo vệ các chi tiết bên trong khỏi va đập và bụi bẩn. Bề mặt ngoài sơn tĩnh điện chống gỉ, giữ màu bền lâu và chịu được môi trường công nghiệp khắc nghiệt. Trục ra dạng cốt âm hoặc cốt đặc tùy chọn, giúp kết nối trực tiếp với động cơ điện (motor điện) hoặc cơ cấu truyền động khác, giảm sai số và truyền lực ổn định. Có thể lắp đặt dạng đứng hoặc ngang, linh hoạt theo không gian và hệ thống máy móc.

Cấu tạo của hộp giảm tốc trục vít WPDKS 200

Hộp giảm tốc trục vít (hộp số giảm tốc trục vít) có cấu tạo chi tiết như sau:

• Hộp số được chế tạo từ chi tiết cơ khí chất lượng cao, đảm bảo vận hành ổn định và tuổi thọ lâu dài.
• Vỏ hộp: Gang đúc nguyên khối, chịu lực cao, bảo vệ các bộ phận bên trong và tản nhiệt tốt.
• Trục vít: Thép hợp kim tôi cứng, ren xoắn chính xác, giảm ma sát, truyền mô-men hiệu quả.
  thiết bị.
• Ổ bi – bạc đạn: Hỗ trợ trục quay trơn tru, giảm rung lắc, chịu tải hướng trục và hướng kính lớn.
• Phớt dầu & nắp che: Ngăn bụi và dầu rò rỉ, giữ hệ thống vận hành sạch sẽ và ổn định.

Thông số kỹ thuật hộp giảm tốc trục vít WPDKS 200

Để lựa chọn đúng model phù hợp với hệ thống truyền động, người dùng có thể tham khảo các thông số cơ bản sau:

Thông số kỹ thuật

Ứng dụng của hộp giảm tốc trục vít WPDKS 200

WPDKS 200 được ứng dụng rộng rãi trong các hệ thống công nghiệp nặng cần tốc độ thấp mô-men xoắn cao:

• Băng tải nặng, dây chuyền sản xuất công suất lớn.
• Máy nâng hạ tải trọng lớn, bàn nâng công nghiệp.
• Cơ cấu xoay, bàn xoay và thiết bị chuyển động chính xác.
• Máy trộn, máy khuấy dung dịch, máy công cụ công suất cao.
• Hệ thống tự động hóa và cơ khí nặng.

Hướng dẫn châm dầu cho hộp giảm tốc trục vít WPDKS

Để thay và châm dầu cho hộp giảm tốc trục vít WPDKS đúng quy trình, thực hiện theo các bước dưới đây:

Bước 1: Tháo dầu cũ

Đặt khay hứng dưới lỗ xả dầu ở đáy hộp giảm tốc, tháo nút xả để dầu cũ chảy hết. Sau khi xả xong, vệ sinh khu vực xung quanh và lắp lại nút xả.

Bước 2: Chuẩn bị vị trí châm dầu

Tháo nút châm dầu hoặc nút thông hơi trên thân hộp giảm tốc để tạo đường châm dầu và giúp không khí thoát ra trong quá trình châm.

Bước 3: Bổ sung dầu bôi trơn

Châm từ từ dầu bánh răng vào hộp giảm tốc bằng phễu. Sử dụng dầu có cấp độ nhớt ISO VG 320 hoặc ISO VG 460 theo điều kiện làm việc và khuyến nghị của nhà sản xuất.

Bước 4: Kiểm tra lượng dầu

Quan sát mắt thăm dầu để kiểm tra mức dầu. Chỉ châm đến mức tiêu chuẩn hoặc khoảng 2/3 chiều cao mắt thăm, tránh châm vượt mức quy định.

Bước 5: Kiểm tra sau khi châm

Lắp lại nút châm dầu và nút thông hơi, lau sạch dầu bám trên thân hộp giảm tốc, sau đó kiểm tra các vị trí lắp để bảo đảm không có hiện tượng rò rỉ.

Ngoài bài viết này, bạn có thể tham khảo video tổng hợp trên kênh Thành Thái Motor để theo dõi quy trình bảo dưỡng thực tế. Đồng thời, video hộp giảm tốc sẽ hướng dẫn chi tiết cách thay dầu, kiểm tra mức dầu và bảo dưỡng các dòng hộp giảm tốc trục vít.
