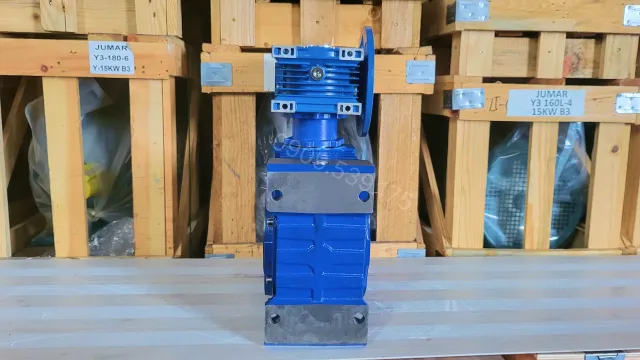

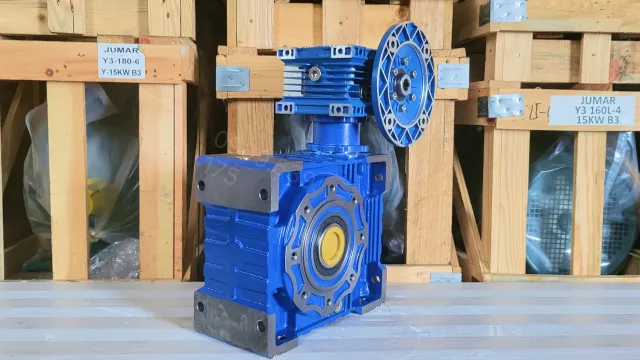

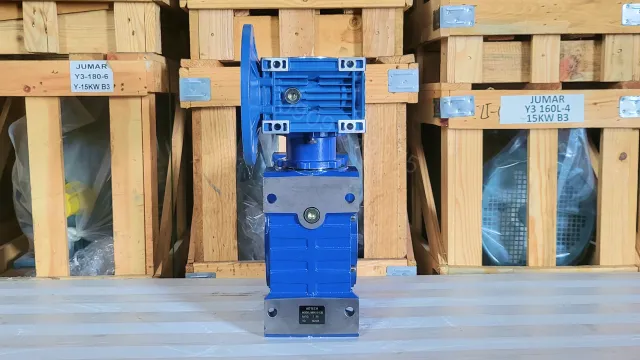

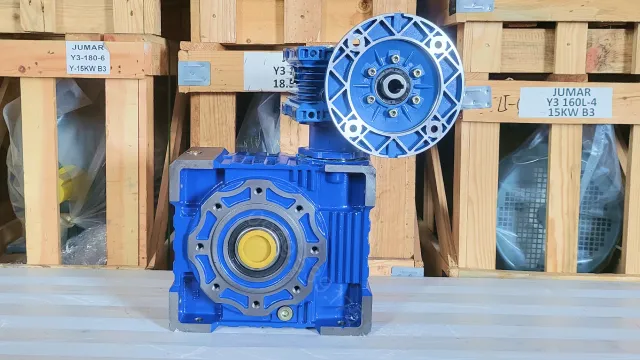

Hộp giảm tốc 2 cấp NMRV 50 – 110

Hộp giảm tốc 2 cấp NMRV 50 – 110 sử dụng cơ cấu trục vít – bánh vít, phù hợp cho các ứng dụng cần giảm tốc và tăng mô-men. Khung hộp từ 50 đến 110 mm, thiết kế hai cấp giúp vận hành mượt, ổn định và tiết kiệm không gian lắp đặt. Vỏ chế tạo từ hợp kim nhôm hoặc gang, chịu lực tốt và tản nhiệt hiệu quả. Hộp giảm tốc (hộp số giảm tốc) này là lựa chọn lý tưởng cho băng tải, máy đóng gói hay hệ thống tự động hóa yêu cầu mô-men cao và tốc độ thấp.

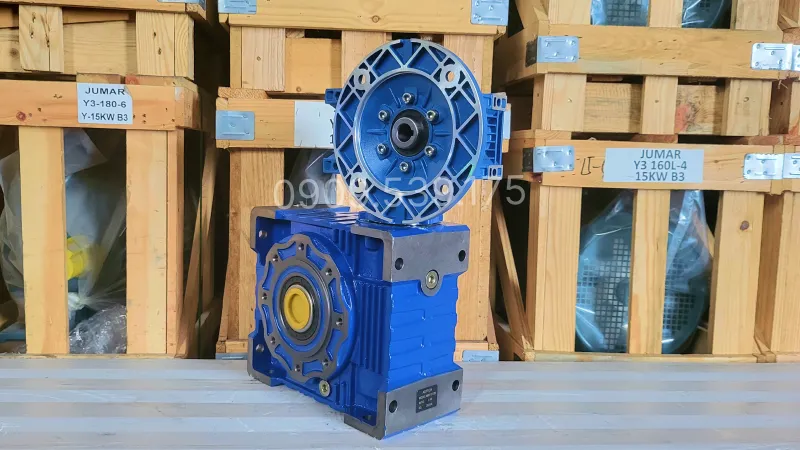

Thiết kế tổng quan hộp giảm tốc 2 cấp NMRV 50 – 110

Hộp giảm tốc 2 cấp (hộp số giảm tốc 2 cấp) này sở hữu thiết kế gọn gàng, thẩm mỹ cao, dễ lắp đặt trong các không gian hạn chế. Vỏ hộp được làm từ hợp kim nhôm đúc nguyên khối, giúp giảm trọng lượng, chống ăn mòn, chịu va đập tốt và tản nhiệt nhanh, đảm bảo thiết bị hoạt động ổn định liên tục.

Bên trong hộp giảm tốc NMRV (hộp số giảm tốc NMRV) là hệ thống trục vít – bánh vít được gia công chính xác, đảm bảo tiếp xúc mượt mà, giảm ma sát và tiếng ồn, giúp hộp giảm tốc vận hành êm ái, tiết kiệm năng lượng và kéo dài tuổi thọ.

Cấu tạo hộp chi tiết giảm tốc 2 cấp NMRV 50 – 110

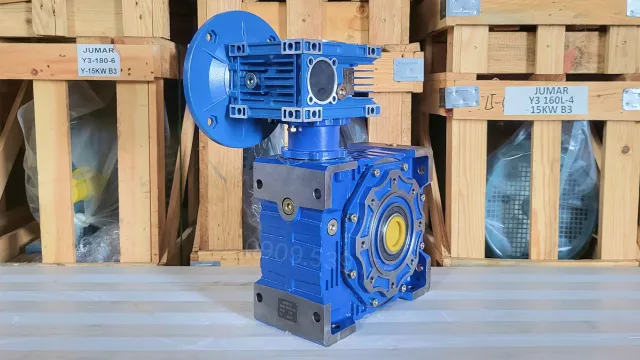

Hộp giảm tốc 2 cấp NMRV (hộp số giảm tốc 2 cấp NMRV) được hình thành từ trục ra của hộp giảm tốc NMRV 50 (hộp số giảm tốc NMRV 50) kết nối với trục vào của hộp giảm tốc NMRV 110 (hộp số giảm tốc NMRV 110) thông qua khớp nối trung gian, giúp truyền lực đồng tâm, giảm rung động và đảm bảo mô-men xoắn ổn định. Các bộ phận chính gồm:

• Trục vít: Chế tạo từ thép hợp kim tôi cứng, mài bóng giảm ma sát, nâng cao độ bền và tuổi thọ.
• Bánh vít: Làm từ hợp kim đồng hoặc đồng thau, chịu mài mòn tốt, truyền lực êm ái và ổn định.
• Vỏ hộp: Nhôm đúc nguyên khối, nhẹ, chống ăn mòn, tản nhiệt nhanh, phù hợp môi trường công nghiệp khắc nghiệt.
• Khớp nối trung gian: Kết nối hai cấp giảm tốc, duy trì đồng tâm, giảm rung lắc khi vận hành.
• Trục vào: Dễ dàng lắp với động cơ điện (motor điện) tạo thành bộ động cơ giảm tốc (motor giảm tốc), kết nối thông qua mặt bích hoặc khớp nối mềm.
• Trục ra: Thép cứng chịu lực, dạng đặc hoặc rỗng, kết nối trực tiếp với băng tải, máy khuấy, vít tải hoặc cơ cấu nâng hạ.

Thông số kỹ thuật của hộp giảm tốc 2 cấp NMRV 50 – 110

Các thông số dưới đây giúp lựa chọn hộp giảm tốc phù hợp với động cơ và yêu cầu sử dụng.

Thông số kỹ thuật hộp giảm tốc NMRV 50

NMRV 50 là cấp truyền động đầu tiên, tiếp nhận công suất từ động cơ trước khi truyền sang cấp NMRV 110.

Thông số kỹ thuật

Thông số kỹ thuật hộp giảm tốc NMRV 110

NMRV 110 là cấp truyền động thứ hai, tiếp tục giảm tốc và tăng mô-men xoắn trước khi truyền đến thiết bị làm việc.

Thông số kỹ thuật

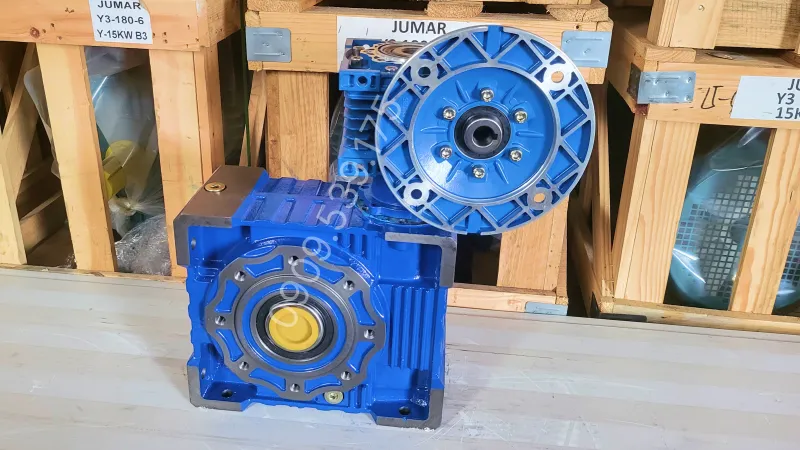

Ứng dụng thực tế hộp giảm tốc 2 cấp NMRV 50 – 110

Hộp giảm tốc 2 cấp NMRV 50 – 110 được sử dụng rộng rãi trong nhiều ngành.

• Băng tải, băng chuyền, dây chuyền đóng gói và vận chuyển hàng hóa.
• Máy khuấy, máy trộn, máy nghiền trong ngành thực phẩm, hóa chất, vật liệu xây dựng.
• Máy cuộn vải, máy dệt, máy CNC, cơ khí chế tạo.
• Hệ thống nâng hạ, vít tải, máy ép, cơ cấu truyền động cần lực kéo lớn và tốc độ quay chậm.

Hướng dẫn lắp đặt hộp giảm tốc 2 cấp NMRV

Để lắp đặt hộp giảm tốc 2 cấp NMRV, cần thực hiện đúng các bước sau:

Bước 1: Kiểm tra thông số và tình trạng thiết bị

Đối chiếu model, kiểu lắp, kích thước mặt bích và đường kính trục của hộp giảm tốc với motor. Đồng thời kiểm tra thân hộp, trục và các bu lông để bảo đảm thiết bị sẵn sàng lắp đặt.

Bước 2: Ghép hộp giảm tốc với motor

Đưa trục motor vào lỗ trục của hộp giảm tốc, căn chỉnh mặt bích khớp đều trước khi siết các bu lông theo trình tự để tạo liên kết chắc chắn.

Bước 3: Kiểm tra sau khi hoàn tất lắp ráp

Kiểm tra lại toàn bộ bu lông, độ đồng tâm giữa motor và hộp giảm tốc, đồng thời xác nhận các bề mặt lắp ghép không bị hở hoặc lệch.

Bước 4: Chạy thử hệ thống

Cho motor hoạt động ở chế độ không tải, theo dõi độ rung, tiếng ồn và kiểm tra các vị trí lắp ghép để phát hiện kịp thời các dấu hiệu bất thường hoặc rò rỉ dầu.

Ngoài bài viết này, bạn có thể tham khảo video tổng hợp trên kênh Thành Thái Motor để xem thêm các hướng dẫn thực tế. Đồng thời, video hộp giảm tốc sẽ cung cấp thông tin về cấu tạo, quy trình lắp đặt và cách kiểm tra các dòng hộp giảm tốc trước khi đưa vào vận hành.
