Motor giảm tốc tải nặng trục vuông góc K 15kW 20Hp

Motor giảm tốc tải nặng trục vuông góc K 15kW 20Hp là giải pháp lý tưởng cho các hệ thống công nghiệp yêu cầu công suất truyền động lớn, hoạt động ổn định và liên tục. Với công suất 15kW (tương đương 20Hp), được kết hợp chặt chẽ từ động cơ điện (motor điện) và hộp giảm tốc (hộp số giảm tốc), thiết bị mang lại mô-men xoắn cao, giúp truyền lực hiệu quả, đồng thời tối ưu hóa không gian lắp đặt nhờ thiết kế trục ra vuông góc thông minh.

Thiết kế tổng quan sản phẩm motor giảm tốc tải nặng trục vuông góc K 15kW 20Hp

Sản phẩm có lớp sơn tĩnh điện bền màu giúp chống ăn mòn và bảo vệ thiết bị trước môi trường làm việc khắc nghiệt như bụi bẩn, ẩm ướt hoặc hóa chất nhẹ. Bên cạnh đó, motor giảm tốc tải nặng này có vỏ ngoài được làm từ gang đúc nguyên khối chắc chắn, chịu va đập và tải trọng tốt. Thiết kế trục ra vuông góc giúp dễ dàng sắp xếp trong các không gian hạn chế hoặc máy móc có kết cấu phức tạp.

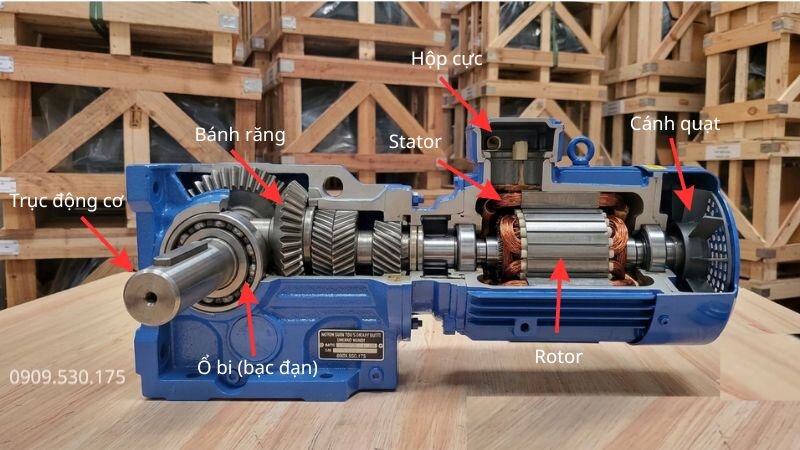

Cấu tạo của motor giảm tốc tải nặng trục vuông góc K 15kW 20Hp

Thiết bị gồm hai bộ phận chính: động cơ điện 3 pha (motor điện 3 pha) và giảm tốc tải nặng trục vuông góc K.

Cấu tạo bên trong động cơ điện 3 pha 15kW 20Hp

Để duy trì khả năng làm việc bền bỉ và liên tục dưới mức công suất 15kW, mọi chi tiết cấu thành bên trong mô tơ đều được lựa chọn từ những vật liệu kỹ thuật khắt khe nhất:

• Stator: Khối tĩnh từ được ép chặt từ hàng nghìn lá thép kỹ thuật điện tổn hao cực thấp. Cuộn dây quấn bên trong sử dụng 100% dây đồng nguyên chất, được tẩm sấy vecni cách điện chân không (Class F) giúp chịu nhiệt độ lên tới 155°C mà không bị phóng điện.
• Rotor: Khối lồng sóc đúc bằng thép, tích hợp các thanh dẫn hợp kim nhôm tinh khiết. Rotor được đưa qua hệ thống máy cân bằng động kỹ thuật số để loại bỏ hoàn toàn sự mất cân bằng khối lượng, giúp trục quay cực êm.
• Vòng bi (Ổ bi): Nằm cố định ở hai nắp bích trước và sau để định tâm trục quay. Thường sử dụng các nhãn hiệu vòng bi công nghiệp chịu ma sát cao và tải trọng lớn, có phớt chắn bụi và mỡ bò chịu nhiệt chuyên dụng.
• Hệ thống làm mát: Quạt làm mát ly tâm tiết diện lớn bằng nhựa chịu lực hoặc hợp kim, gắn phía đuôi trục quay và được bảo vệ an toàn bởi lớp ốp thép đục lỗ thoát khí.

Cấu tạo bên trong hộp giảm tốc tải nặng trục vuông góc K 15kW 20Hp

Hộp giảm tốc tải nặng trục vuông góc K bao gồm hai bộ phận chính:

• Trục motor: Được thiết kế lớn hơn so với các loại hộp giảm tốc tải thường, giúp tăng cường khả năng chịu lực và độ bền. Thiết kế này đảm bảo rằng thiết bị có thể hoạt động hiệu quả trong các ứng dụng công nghiệp nặng.
• Bánh răng nghiêng: Còn được gọi là bánh răng côn, bánh răng nghiêng giúp tăng diện tích tiếp xúc giữa các bánh răng. Điều này cải thiện khả năng chịu lực của động cơ giảm tốc, đảm bảo hiệu suất hoạt động ổn định và giảm thiểu mài mòn trong quá trình sử dụng.

Thông số kỹ thuật motor giảm tốc tải nặng trục vuông góc K 15kW 20Hp

Dưới đây là các thông số và kích thước kỹ thuật quan trọng của từng sản phẩm động cơ điện và hộp giảm tốc

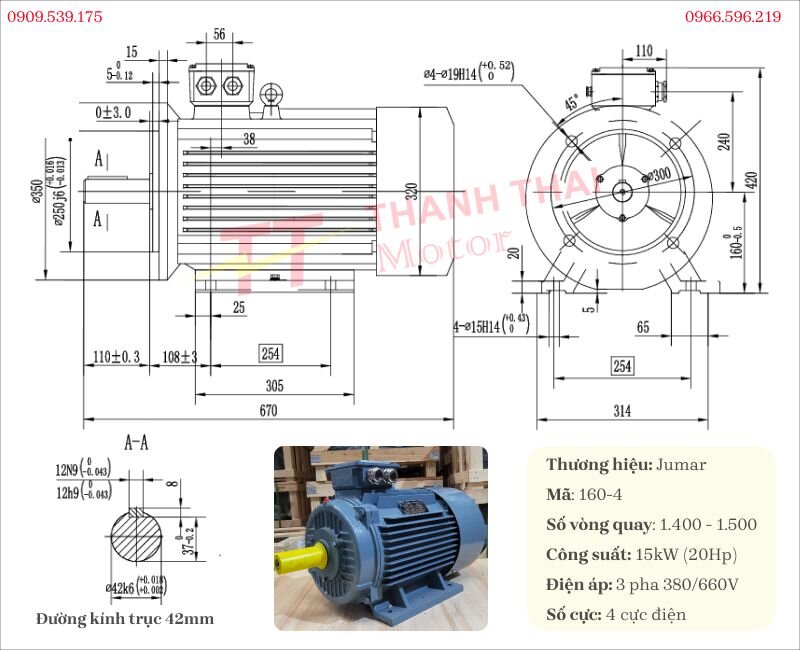

Thông số kỹ thuật động cơ điện 3 pha 15kW 20Hp

Động cơ điện 15kW 20Hp là thiết bị truyền động được sử dụng rộng rãi trong các hệ thống băng tải

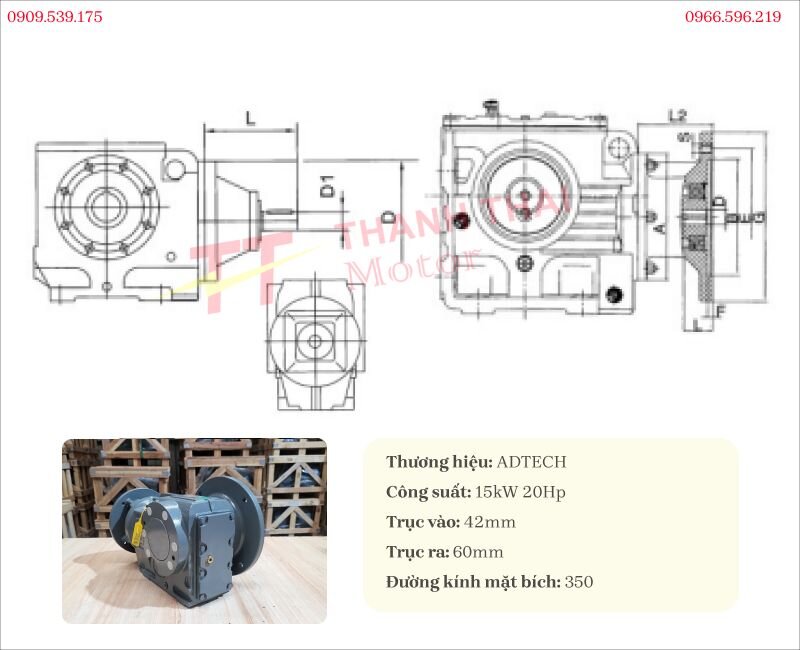

Thông số kỹ thuật hộp số giảm tốc tải nặng trục vuông góc K 15kW 20Hp

Bản vẽ kỹ thuật hộp giảm tốc tải nặng trục vuông góc K 15kW 20Hp

Ứng dụng motor giảm tốc tải nặng trục vuông góc K 15kW 20Hp

Thiết bị được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp như:

• Băng tải, hệ thống vận chuyển trong kho lạnh, thực phẩm, đồ uống

• Máy nghiền, máy cán thép, máy xay nguyên liệu công nghiệp

• Hệ thống trộn, khuấy trong hóa chất hoặc xử lý nước thải

• Các thiết bị nâng hạ tải trọng lớn, cầu trục, cẩu hàng

• Dây chuyền sản xuất tự động hóa trong ngành cơ khí chế tạo quy mô lớn

Hướng dẫn lắp đặt motor giảm tốc tải nặng trục vuông góc K 15kW 20Hp

Để motor giảm tốc tải nặng trục vuông góc K 15kW 20Hp hoạt động ổn định và đạt hiệu quả truyền động cao, cần thực hiện lắp đặt đúng quy trình kỹ thuật.

• Bước 1: Kiểm tra tình trạng motor, hộp giảm tốc tải nặng trục thẳng R, trục đầu ra và bệ lắp. Đảm bảo các bề mặt tiếp xúc sạch sẽ, các chi tiết lắp ghép đầy đủ và không bị hư hỏng.
• Bước 2: Lắp motor vào vị trí, căn chỉnh chính xác trục truyền động, siết chặt bu lông cố định và chạy thử không tải để kiểm tra độ êm trước khi đưa vào vận hành.

Thông qua video động cơ giảm tốc hướng dẫn, người xem có thể nắm rõ các thao tác lắp đặt motor giảm tốc tải nặng trục vuông góc K 15kW 20Hp một cách trực quan. Quy trình được trình bày ngắn gọn, giúp lắp đặt đúng kỹ thuật, nâng cao độ bền thiết bị và đảm bảo hệ thống vận hành ổn định. Xem chi tiết hơn thông qua video tổng hợp.

Chính sách bảo hành, vận chuyển và cam kết tại Thành Thái Motor

• Bảo hành đến 24 tháng.
• Giao hàng toàn quốc.
• Sản phẩm đạt chuẩn chất lượng Châu Âu với công nghệ Đức.
• Giá cả cạnh tranh, chiết khấu tốt cho đại lý và khách hàng số lượng lớn.
• Cam kết chất lượng.
• Đầy đủ giấy tờ chứng nhận: CO, CQ,...
