Sơ đồ nguyên lý bơm tăng áp mô tả chi tiết sự tương tác giữa các thành phần cơ điện để nâng cao áp lực dòng chảy. Bản vẽ kỹ thuật này xác định vị trí của mô tơ bơm nước, rơ le áp suất và bình tích áp trong hệ thống. Việc phân tích sơ đồ giúp người vận hành nắm bắt cơ chế kích hoạt tự động dựa trên biến thiên áp suất đường ống. Tài liệu này cung cấp hướng dẫn lắp đặt chính xác và quy trình bảo trì hệ thống hiệu quả cho mọi quy mô công trình.
Đặc điểm chính về sơ đồ nguyên lý bơm tăng áp
Phân biệt rõ ràng giữa các thành phần điều khiển cơ học và cảm biến điện tử thông minh.

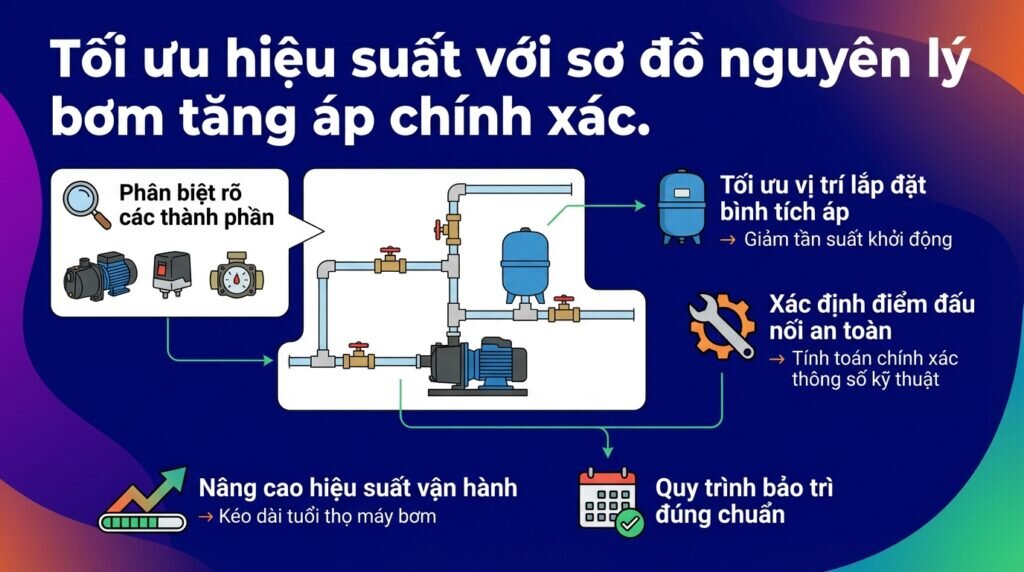

Tối ưu hóa vị trí lắp đặt bình tích áp để giảm tần suất khởi động của máy bơm nước (motor bơm nước).
Xác định các điểm đấu nối quan trọng trong sơ đồ mạch điện máy bơm tăng áp để đảm bảo an toàn.
Nâng cao hiệu suất vận hành nhờ việc tính toán chính xác lưu lượng và cột áp thiết kế.
Kéo dài tuổi thọ máy bơm tăng áp (motor bơm tăng áp) thông qua quy trình kiểm tra rò rỉ và bảo dưỡng phớt cơ khí định kỳ.
Ý nghĩa kỹ thuật của sơ đồ nguyên lý bơm tăng áp
Sơ đồ nguyên lý của máy bơm tăng áp không chỉ là một bản vẽ mô phỏng vị trí các thiết bị. Nó phản ánh tư duy logic của kỹ sư thiết kế trong việc giải quyết bài toán sụt áp thủy lực. Một hệ thống bơm tăng áp tiêu chuẩn phải đảm bảo khả năng đáp ứng tức thời khi có nhu cầu sử dụng nước. Bản vẽ này làm rõ cách dòng điện kích hoạt mô tơ bơm nước tăng áp thông qua tín hiệu từ áp suất môi trường.

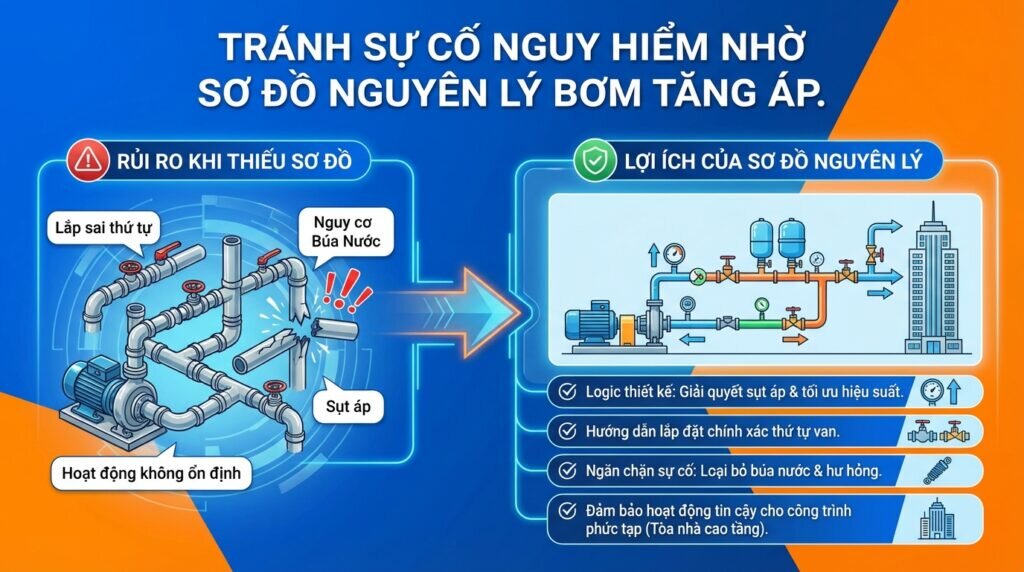

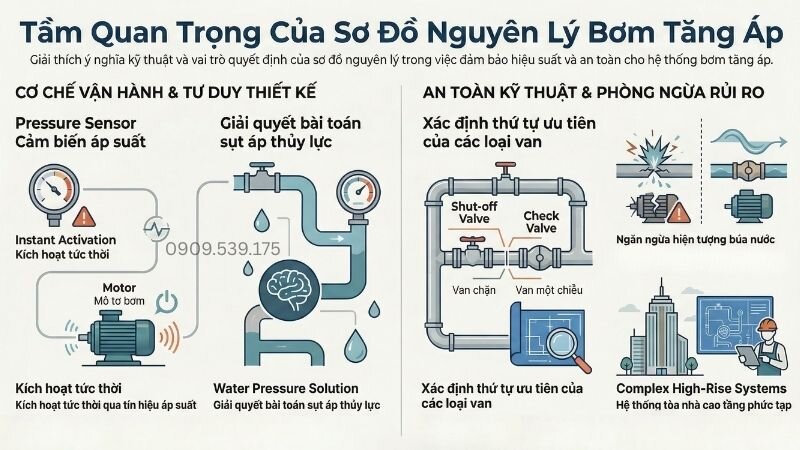

Kỹ thuật viên dựa vào sơ đồ bơm tăng áp để xác định thứ tự ưu tiên của các van chặn và van một chiều. Việc lắp sai vị trí van một chiều có thể dẫn đến hiện tượng búa nước gây vỡ đường ống hoặc làm hỏng máy bơm nước motor. Kinh nghiệm cho thấy nhiều lỗi vận hành xuất phát từ việc đọc sai ký hiệu trên bản vẽ nguyên lý. Điều này đặc biệt quan trọng đối với các hệ thống phức tạp trong tòa nhà cao tầng.
Tầm quan trọng của sơ đồ nguyên lý bơm tăng áp.
Cấu tạo chi tiết và chức năng linh kiện cơ bản

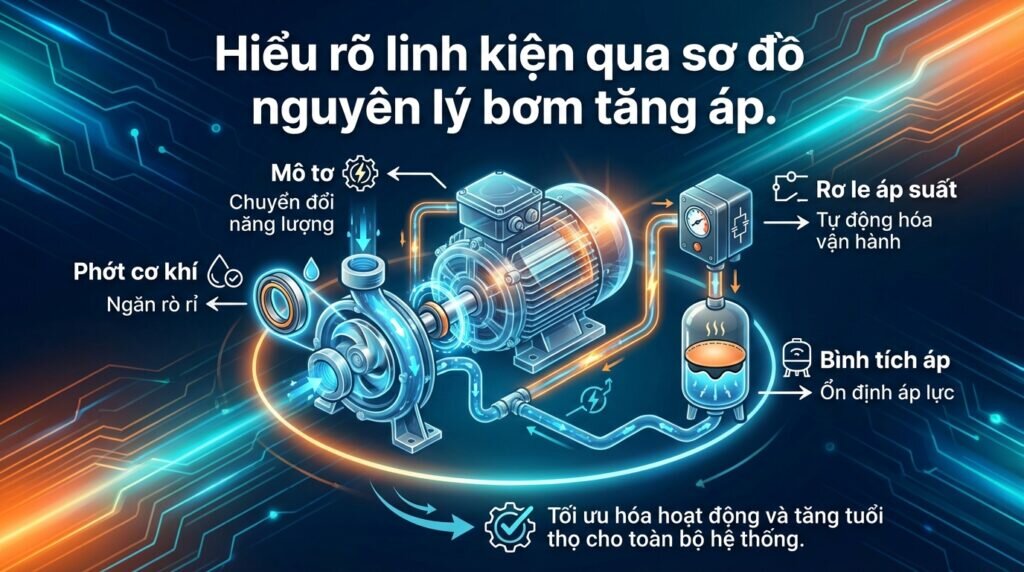

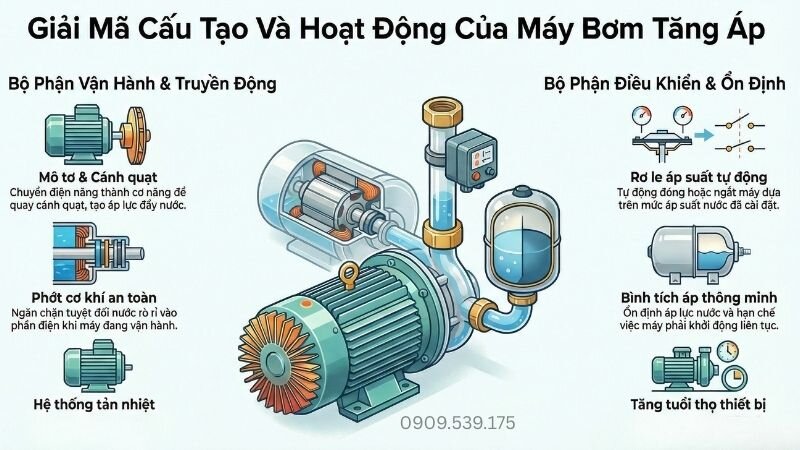

Một hệ thống bơm tăng áp gồm nhiều bộ phận liên kết chặt chẽ. Quan trọng nhất là mô tơ máy bơm nước, có nhiệm vụ chuyển điện năng thành cơ năng để quay cánh quạt trong buồng bơm, tạo áp lực đẩy nước theo nguyên lý ly tâm. Phớt cơ khí giúp ngăn nước rò rỉ vào phần điện, đảm bảo an toàn khi vận hành.
Phần vỏ mô tơ có các lá tản nhiệt, cần được giữ sạch để tránh quá nhiệt khi chạy lâu. Trong sơ đồ máy bơm tăng áp, rơ le áp suất đóng vai trò tự động đóng ngắt dựa trên mức áp đã cài đặt. Ngoài ra, bình tích áp giúp ổn định áp lực nước và hạn chế việc máy bơm nước tăng áp phải khởi động liên tục, từ đó giảm hao mòn và tăng tuổi thọ thiết bị.
Giải mã cấu tạo và hoạt động của máy bơm tăng áp.
Phân tích sơ đồ mạch điện máy bơm tăng áp dân dụng
Sơ đồ mạch điện máy bơm tăng áp cho thấy cách thức kết nối nguồn điện với các thiết bị bảo vệ. Thông thường, một máy bơm tăng áp mini 220v sẽ sử dụng điện lưới xoay chiều một pha với tụ điện khởi động tích hợp. Tụ điện này tạo ra độ lệch pha cần thiết để mô tơ bơm tăng áp có thể bắt đầu quay từ trạng thái đứng yên. Việc đấu nối sai tụ điện thường dẫn đến tình trạng máy bơm chỉ phát ra tiếng ù mà không quay.
Trong các hệ thống lớn hơn, sơ đồ mạch điện máy bơm tăng áp sẽ bao gồm thêm khởi động từ và rơ le nhiệt. Khởi động từ giúp chịu tải cho các tiếp điểm của rơ le áp suất, vốn có dòng định mức khá thấp. Rơ le nhiệt bảo vệ mô tơ bơm nước khỏi tình trạng cháy cuộn dây khi bị kẹt cánh quạt hoặc mất pha. Đây là những lớp bảo vệ then chốt để duy trì sự ổn định của hệ thống bơm tăng áp lực nước.

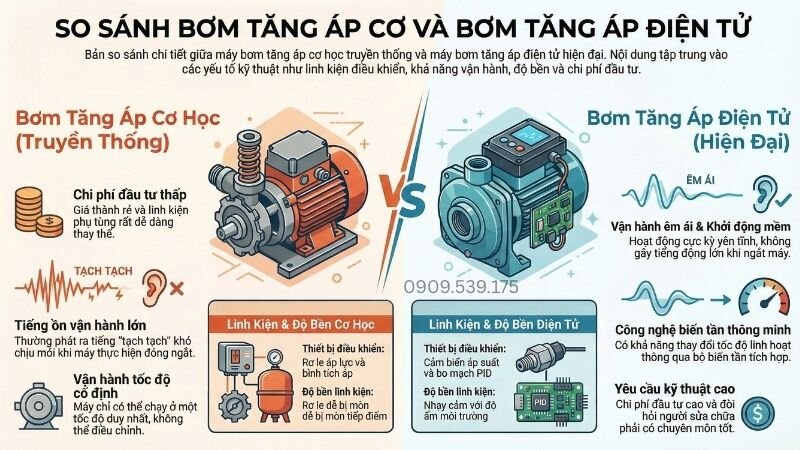

So sánh bơm tăng áp cơ và bơm tăng áp điện tử.

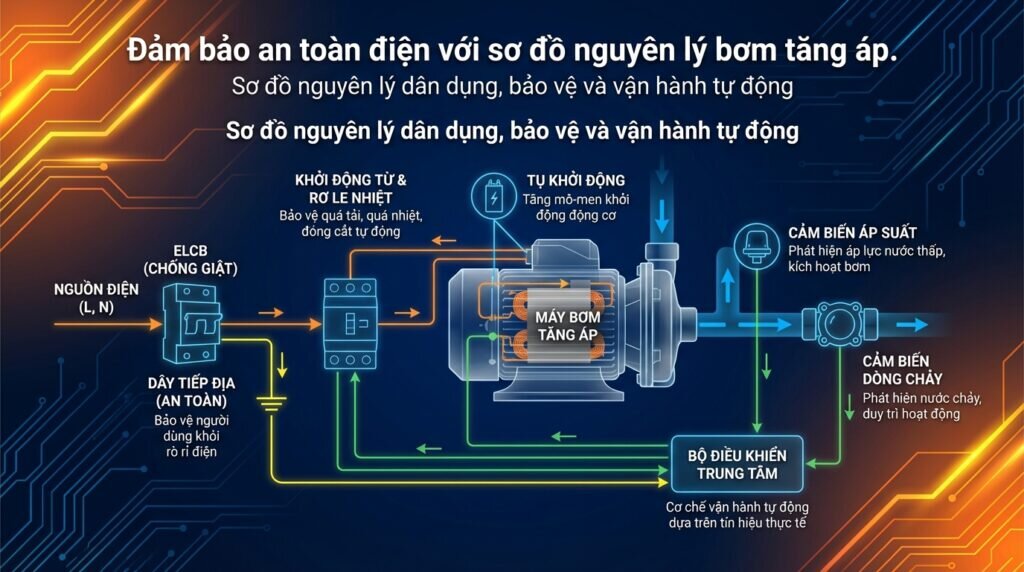

Dây tiếp địa là thành phần bắt buộc phải có trong mọi máy bơm tăng áp 220v để ngăn ngừa rò điện gây nguy hiểm. Môi trường lắp đặt máy bơm thường xuyên ẩm ướt, làm tăng nguy cơ phóng điện qua vỏ kim loại. Sơ đồ nguyên lý bơm tăng áp luôn khuyến cáo sử dụng thêm cầu dao chống rò ELCB để tự động ngắt mạch khi có sự cố. An toàn điện phải là ưu tiên hàng đầu trước khi tính đến hiệu suất cấp nước.
Cơ chế hoạt động dựa trên sơ đồ nguyên lý bơm tăng áp

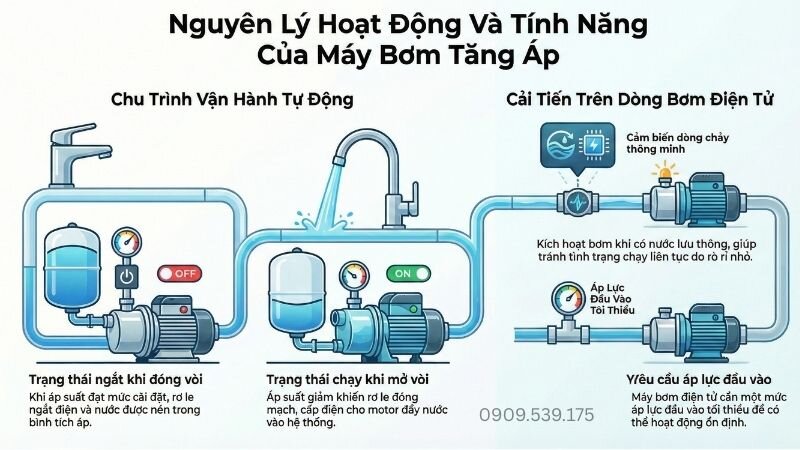

Khi các vòi nước đóng, áp suất trong đường ống đạt mức cài đặt và rơ le sẽ ngắt điện, nước được nén trong bình tích áp. Khi mở vòi, áp suất giảm xuống, rơ le đóng mạch và cấp điện cho motor bơm nước tăng áp hoạt động, đẩy nước vào hệ thống đến khi đạt lại ngưỡng ngắt.
Với máy bơm nước tăng áp mini 220v hiện đại, cảm biến dòng chảy sẽ kích hoạt bơm khi có nước lưu thông, giúp hạn chế tình trạng chạy liên tục do rò rỉ nhỏ. Tuy nhiên, máy bơm tăng áp nước dạng điện tử vẫn cần áp lực đầu vào tối thiểu để hoạt động ổn định.
Nguyên lý hoạt động và tính năng của máy bơm tăng áp.
Xử lý sụt áp tại nhà máy dệt may ở Long An
Một nhà máy dệt may tại Long An gặp tình trạng áp lực nước không ổn định, khiến màu nhuộm không đồng đều. Nguyên nhân là do sơ đồ máy bơm tăng áp cũ dùng bơm cơ truyền thống, rơ le áp suất đóng ngắt liên tục nên nhanh cháy tiếp điểm.
Giải pháp được đưa ra là thiết kế lại sơ đồ nguyên lý bơm tăng áp bằng cách tích hợp biến tần VFD và cảm biến áp suất 4-20mA để điều khiển tốc độ motor bơm nước theo nhu cầu thực tế. Sau 3 tháng vận hành, hệ thống tiết kiệm 25% điện năng, duy trì áp suất ổn định 3.5 bar và loại bỏ hoàn toàn hiện tượng rung lắc đường ống, giúp chất lượng nhuộm được cải thiện rõ rệt.
Ưu điểm khi hiểu được sơ đồ nguyên lý bơm tăng áp
Việc hiểu rõ sơ đồ nguyên lý bơm tăng áp không chỉ dành cho kỹ thuật viên mà còn rất hữu ích với người sử dụng trong quá trình vận hành thực tế:
Giúp lắp đặt đúng kỹ thuật ngay từ đầu, tránh tình trạng đấu sai dây, sai vị trí rơ le hoặc cảm biến, từ đó hạn chế rủi ro chập cháy và hư hỏng thiết bị.
Hỗ trợ vận hành an toàn và ổn định hơn, vì người dùng nắm được nguyên lý đóng ngắt theo áp suất nên dễ dàng điều chỉnh phù hợp với nhu cầu sử dụng nước trong gia đình.
Dễ dàng nhận biết và xử lý sự cố thường gặp như bơm chạy liên tục không ngắt, bơm không khởi động hoặc áp lực nước yếu bất thường mà không cần phụ thuộc hoàn toàn vào thợ sửa chữa.
Tối ưu hiệu suất hoạt động của hệ thống, giúp máy chạy đúng công suất cần thiết, tránh lãng phí điện năng do cài đặt sai hoặc lựa chọn thông số không phù hợp.
Góp phần kéo dài tuổi thọ máy bơm và các linh kiện liên quan như rơ le, bình tích áp, mô tơ, đồng thời giảm đáng kể chi phí bảo trì và thay thế về lâu dài.

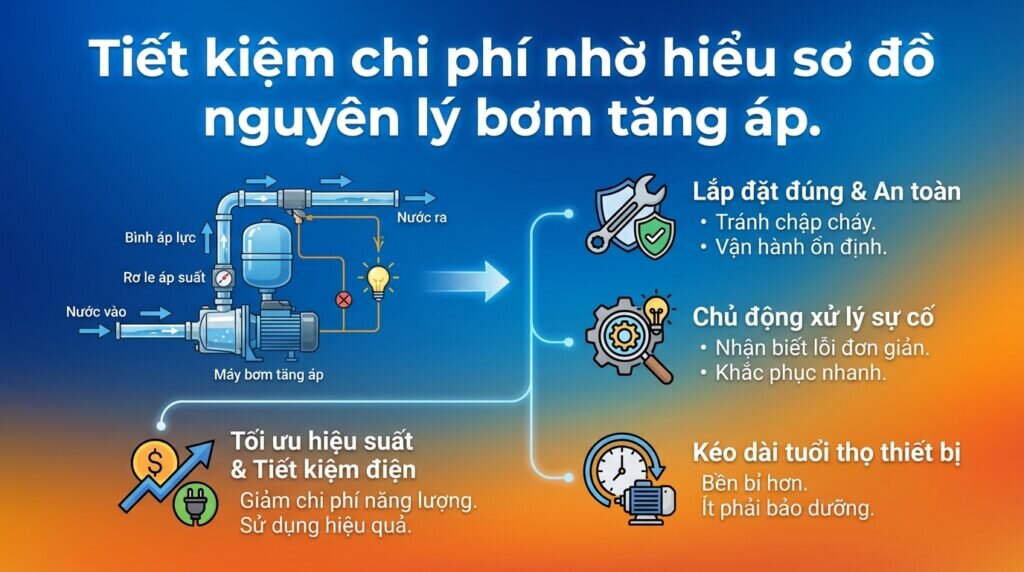

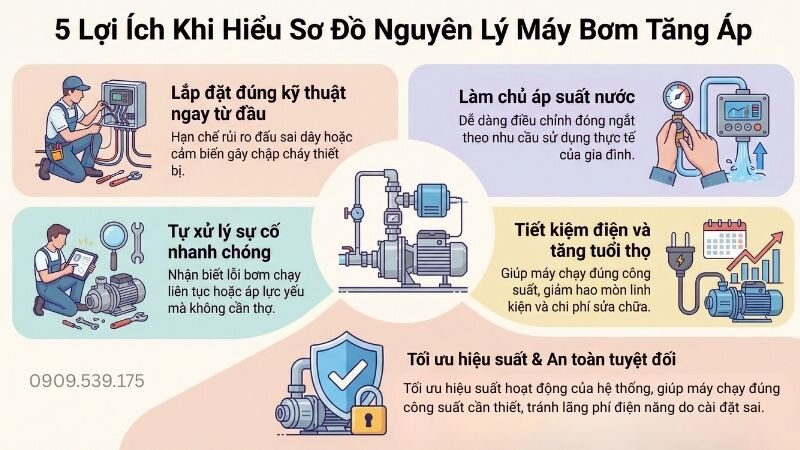

5 lợi ích khi hiểu sơ đồ nguyên lý máy bơm tăng áp.

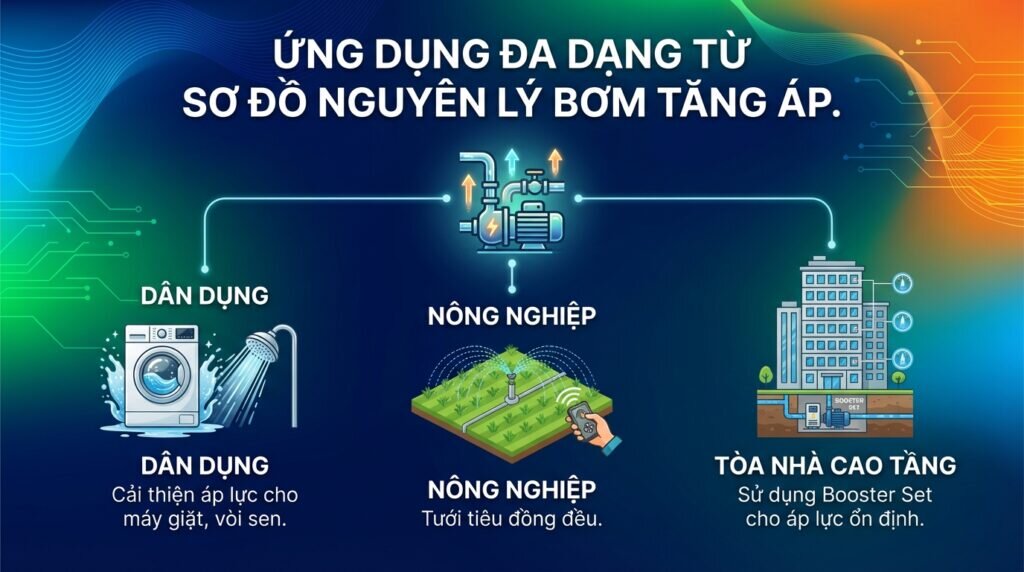

Ứng dụng đa dạng của hệ thống bơm tăng áp lực
Hệ thống bơm tăng áp lực ngày càng được ứng dụng rộng rãi trong dân dụng và công nghiệp nhờ khả năng duy trì áp suất nước ổn định, đáp ứng hiệu quả nhiều nhu cầu sử dụng khác nhau.
Trong dân dụng: Bơm tăng áp nước sinh hoạt giúp nâng cao chất lượng cuộc sống cho các gia đình ở đô thị. Các thiết bị như máy giặt, máy nước nóng trực tiếp đều yêu cầu áp lực nước đầu vào tối thiểu để hoạt động ổn định. Một chiếc máy bơm tăng áp 220v nhỏ gọn có thể giải quyết dứt điểm tình trạng vòi sen chảy nhỏ giọt ở tầng áp mái. Sự tiện lợi này khiến máy bơm tăng áp nước trở thành thiết bị điện nước thiết yếu trong mọi công trình.
Trong nông nghiệp: Máy bơm tăng áp cho hệ thống tưới giúp phân phối nước đồng đều cho hàng nghìn béc phun. Áp lực ổn định đảm bảo bán kính phun của các béc không bị thay đổi, tránh tình trạng nơi thừa nước nơi khô hạn. Các mô tơ bơm nước công suất lớn thường được kết nối với hệ thống cảm biến độ ẩm đất để tự động hóa hoàn toàn. Điều này không chỉ tiết kiệm nhân công mà còn tối ưu hóa lượng nước tưới theo nhu cầu sinh trưởng của cây.
Đối với các tòa nhà cao tầng: Hệ thống bơm tăng áp thường được thiết kế theo dạng Booster Set gồm nhiều bơm chạy song song. Sơ đồ nguyên lý bơm tăng áp này cho phép các bơm luân phiên hoạt động để cân bằng giờ chạy, kéo dài tuổi thọ motor máy bơm nước. Khi nhu cầu dùng nước tăng đột biến vào giờ cao điểm, các bơm phụ sẽ tự động được kích hoạt để hỗ trợ. Hệ thống này cũng tích hợp các rơ le chống cạn để bảo vệ máy bơm khi bể chứa hết nước.

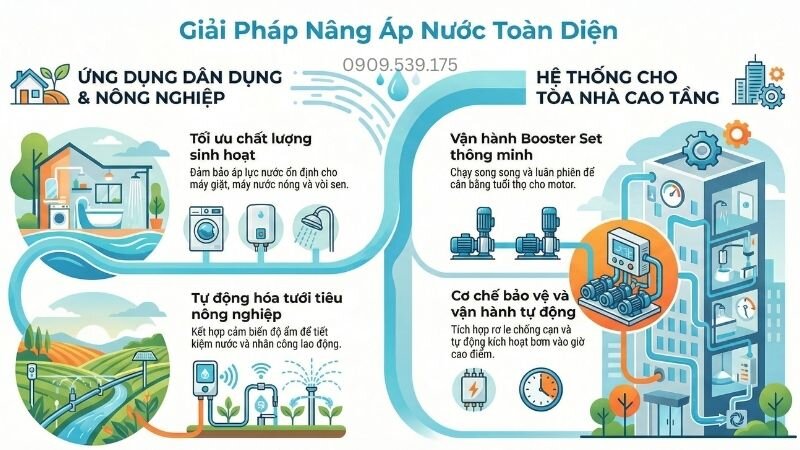

Giải pháp nâng áp nước toàn diện.
Quy trình bảo trì và xử lý sự cố hệ thống nước
Quy trình bảo trì và xử lý sự cố hệ thống nước cần được thực hiện dựa trên sơ đồ nguyên lý bơm tăng áp để đảm bảo thiết bị vận hành đúng kỹ thuật và duy trì áp lực ổn định lâu dài.

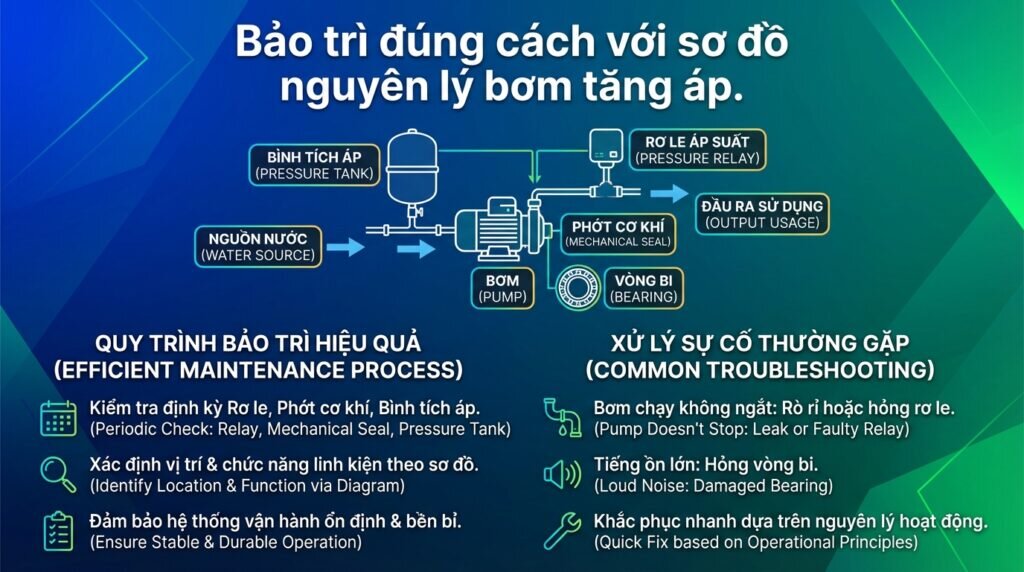

Bảo trì định kỳ giúp máy bơm tăng áp lực nước vận hành ổn định và tránh hỏng hóc bất ngờ; cần kiểm tra rơ le áp lực, vít chỉnh lò xo và thay phớt cơ khí khi có dấu hiệu rò rỉ ở trục mô tơ máy bơm nước.
Vệ sinh bình tích áp và kiểm tra áp suất khí bù thường xuyên để đảm bảo hệ thống hoạt động đúng theo sơ đồ nguyên lý bơm tăng áp.
Nếu máy bơm tăng áp mini 220v chạy liên tục không ngắt, hãy kiểm tra rò rỉ tại vòi nước, bồn cầu hoặc đường ống vì áp suất không đạt ngưỡng ngắt.
Khi bơm phát ra tiếng kêu lớn, có thể vòng bi của mô tơ bơm tăng áp bị khô mỡ hoặc hỏng; nên thay sớm để tránh tốn kém chi phí sửa chữa lớn hơn.
Ở khu vực điện áp không ổn định, nên lắp thêm bộ bảo vệ quá áp và thấp áp để bảo vệ mô tơ máy bơm nước và tăng độ bền cho máy bơm nước tăng áp mini 220v.

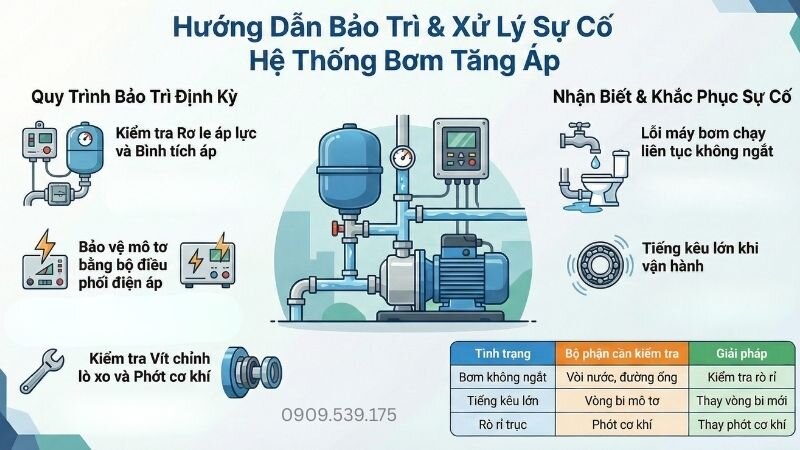

Hướng dẫn bảo trì và xử lí sự cố hệ thống bơm tăng áp.
Bảng giá máy bơm nước tăng áp mới nhất tháng 10/2026 tại Thành Thái Motor
Dưới đây là bảng giá máy bơm nước cụ thể là bảng giá máy bơm tăng áp mới nhất tháng 10/2026 tại Thành Thái Motor được cập nhật chi tiết để bạn dễ dàng so sánh và lựa chọn sản phẩm phù hợp.

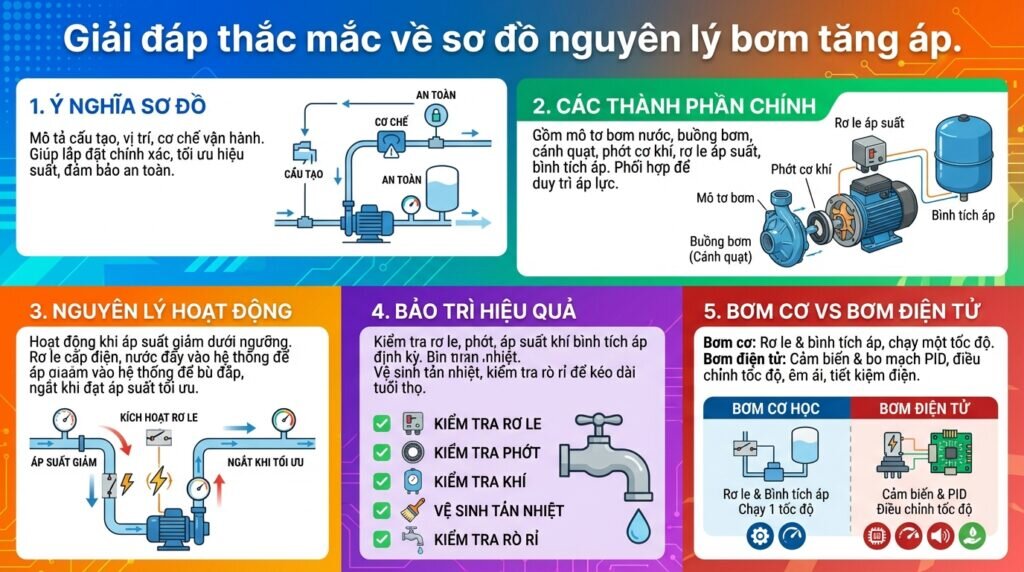

Sơ đồ này mô tả chi tiết cấu tạo, vị trí các thành phần và cơ chế vận hành của hệ thống bơm tăng áp. Nó giúp kỹ thuật viên lắp đặt chính xác, tối ưu hiệu suất và đảm bảo an toàn cho toàn bộ hệ thống.
