Biến tần cho máy bơm nước giúp tối ưu áp suất, giảm chi phí

Biến tần cho máy bơm nước là thiết bị điện tử có chức năng biến đổi tần số dòng điện để kiểm soát tốc độ quay của động cơ điện (motor điện). Thiết bị này nhận nguồn điện xoay chiều cố định và chuyển hóa thành điện áp biến thiên giúp điều chỉnh lưu lượng chất lỏng chính xác. Việc ứng dụng biến tần (inverter) cho máy bơm nước (motor bơm nước) giúp loại bỏ nhu cầu sử dụng van tiết lưu thủ công và hạn chế hiện tượng sụt áp.

Đây là giải pháp kỹ thuật cốt lõi trong việc tiết kiệm điện năng cho trạm bơm. Cùng Thành Thái Motor tìm hiểu chi tiết hơn về biến tần cho máy bơm nước qua bài viết bên dưới

Cơ sở lý thuyết về biến tần cho máy bơm nước

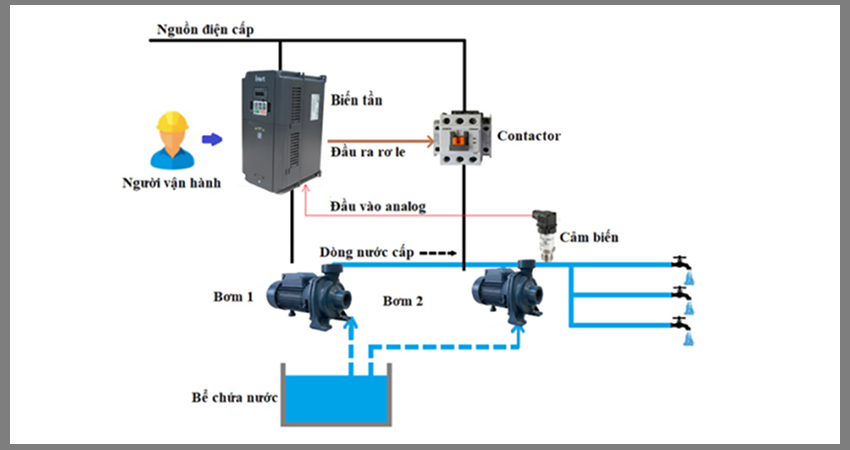

Nguyên lý hoạt động của thiết bị này dựa trên việc thay đổi tần số dòng điện xoay chiều cấp vào động cơ. Tốc độ của motor máy bơm nước tỉ lệ thuận với tần số nguồn điện theo công thức:

n = 60f(1-s)/p

Trong đó:

• n: tốc độ quay
• f: tần số điện áp.

Khi tần số giảm thì tốc độ quay của trục động cơ cũng giảm theo một tỷ lệ tương ứng. Điều này cho phép người vận hành can thiệp trực tiếp vào hiệu suất thủy lực.

Hầu hết các dòng biến tần máy bơm nước hiện nay sử dụng công nghệ PWM để tạo ra điện áp đầu ra dạng sin. Quá trình này bắt đầu bằng việc chỉnh lưu dòng điện xoay chiều thành dòng điện một chiều thông qua bộ chỉnh lưu cầu. Sau đó dòng điện được lọc phẳng bởi hệ thống tụ điện công suất lớn trước khi đi vào khối nghịch lưu. Khối nghịch lưu sử dụng các linh kiện bán dẫn như IGBT để tạo ra xung điện áp cao tần.

Việc điều khiển tốc độ mô tơ máy bơm nước giúp tối ưu hóa điểm vận hành trên đường đặc tính bơm. Thay vì chạy ở tốc độ định mức và lãng phí năng lượng qua van tiết lưu thì biến tần sẽ hạ tốc độ motor. Điều này giúp điểm làm việc của máy bơm nước dịch chuyển về phía trái của đường đặc tính. Kết quả là công suất tiêu thụ giảm xuống đáng kể theo định luật bậc ba của cơ học chất lỏng.

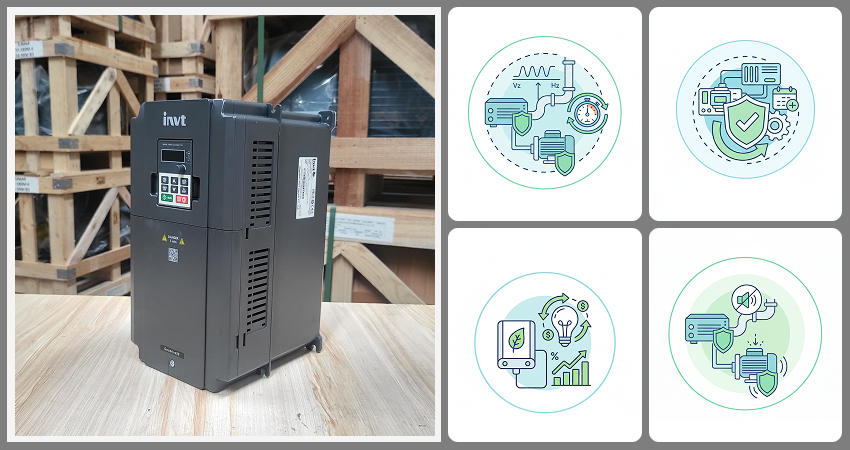

Tại sao nên lắp đặt biến tần máy bơm nước cho hệ thống

Việc ứng dụng biến tần cho máy bơm nước không chỉ là xu hướng công nghệ, mà còn là giải pháp tối ưu toàn diện về năng lượng – độ bền – hiệu suất vận hành. Dưới đây là những lý do then chốt khiến ngày càng nhiều hệ thống bơm lựa chọn biến tần:

• Tiết kiệm điện năng vượt trội (20 – 60%): Biến tần cho máy bơm nước cho phép điều chỉnh tốc độ motor theo đúng nhu cầu tải thực tế. Nhờ tuân theo định luật affinity, chỉ cần giảm tốc độ quay, công suất tiêu thụ có thể giảm mạnh theo lũy thừa bậc ba. Đây là lợi ích kinh tế lớn đối với các hệ thống bơm vận hành liên tục.
• Khởi động mềm – bảo vệ lưới điện và động cơ: Thay vì khởi động trực tiếp gây dòng điện tăng đột biến, biến tần cho máy bơm nước giúp motor tăng tốc từ từ. Dòng khởi động luôn được kiểm soát trong giới hạn an toàn, hạn chế sụt áp và giảm nguy cơ cháy cuộn dây động cơ.
• Ổn định áp suất – loại bỏ van tiết lưu thủ công: Biến tần tích hợp điều khiển PID cho phép duy trì áp suất đầu ra ổn định theo giá trị cài đặt. Khi nhu cầu sử dụng nước thay đổi, biến tần cho máy bơm nước sẽ tự động điều chỉnh tần số, giúp hệ thống vận hành chính xác và linh hoạt hơn nhiều so với phương pháp cơ khí truyền thống.
• Giảm sốc áp, triệt tiêu hiện tượng búa nước: Việc kiểm soát tốc độ tăng và giảm của motor giúp giảm áp lực đột ngột trong đường ống. Nhờ đó, biến tần cho máy bơm nước bảo vệ các mối nối, van và ống dẫn khỏi rung lắc, nứt vỡ do sốc thủy lực.
• Vận hành êm ái – giảm rung và tiếng ồn: Máy bơm nước khi chạy ở tốc độ phù hợp sẽ phát sinh ít rung động và tiếng ồn hơn. Điều này đặc biệt quan trọng với các công trình như chung cư, khách sạn, bệnh viện, nơi yêu cầu cao về sự yên tĩnh.
• Tăng tuổi thọ motor và hệ thống cơ khí: Nhờ giảm dòng khởi động, nhiệt độ vận hành và ma sát cơ học, biến tần cho máy bơm nước giúp kéo dài tuổi thọ vòng bi, phớt trục và cuộn dây động cơ. Chi phí bảo trì và thay thế linh kiện theo thời gian được cắt giảm đáng kể.

Cấu tạo kỹ thuật của mô tơ máy bơm nước hiện đại

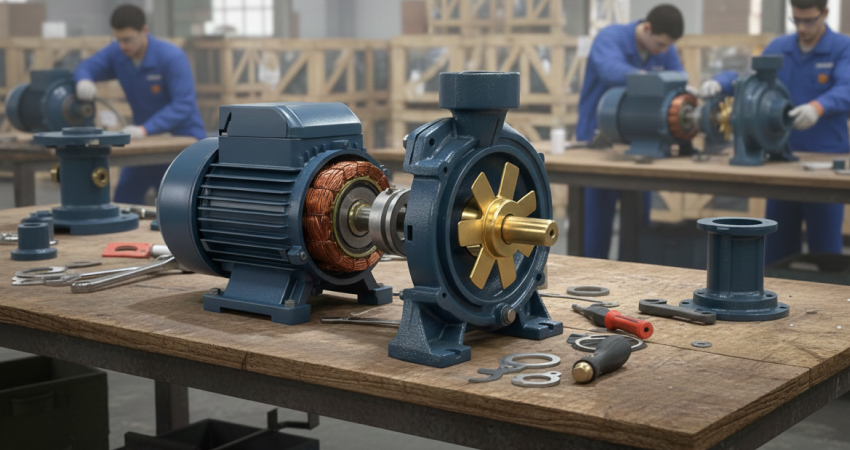

Mô tơ máy bơm nước hiện đại được thiết kế để hoạt động bền bỉ trong môi trường khắc nghiệt và tương thích tối ưu với biến tần cho máy bơm nước. Các bộ phận chính bao gồm:

• Động cơ không đồng bộ ba pha rotor lồng sóc: Đây là loại mô tơ máy bơm nước phổ biến nhất hiện nay nhờ cấu tạo đơn giản, độ bền cao và khả năng chịu tải tốt. Tuy nhiên, dòng khởi động lớn và tốc độ cố định khiến việc kết hợp với biến tần cho máy bơm nước trở thành giải pháp gần như bắt buộc để tối ưu hiệu suất.
• Hệ thống cuộn dây stator chịu xung điện áp cao: Khi vận hành cùng biến tần, động cơ phải chịu các xung điện áp PWM tần số cao. Vì vậy, cuộn dây stator được phủ lớp sơn cách điện chịu nhiệt, giúp giảm nguy cơ đánh thủng cách điện và tăng tuổi thọ mô tơ máy bơm nước.
• Rotor cân bằng động chính xác: Rotor được gia công với độ chính xác cao nhằm giảm rung lắc khi thay đổi tốc độ liên tục dưới sự điều khiển của biến tần cho máy bơm nước. Điều này giúp hệ thống vận hành êm ái và ổn định hơn.
• Hệ thống làm mát cưỡng bức: Khi máy bơm nước motor chạy ở tần số thấp trong thời gian dài, quạt gió gắn trục không đủ khả năng tản nhiệt. Do đó, các mô tơ hiện đại thường được trang bị quạt làm mát độc lập để đảm bảo an toàn nhiệt khi sử dụng biến tần.
• Trục động cơ bằng thép không gỉ: Trục mô tơ máy bơm nước thường làm từ thép không gỉ nhằm chống ăn mòn và mài mòn trong môi trường ẩm ướt. Đây là yếu tố quan trọng giúp hệ thống bơm vận hành bền bỉ khi kết hợp với biến tần cho máy bơm nước.
• Yêu cầu tương thích công suất với biến tần: Trong thực tế, biến tần cho máy bơm nước thường được chọn lớn hơn công suất mô tơ từ 1 cấp. Cách lựa chọn này giúp hệ thống chịu được quá tải ngắn hạn và đảm bảo độ ổn định trong các tình huống áp suất biến động.

Phân tích ưu điểm và nhược điểm của biến tần máy bơm nước

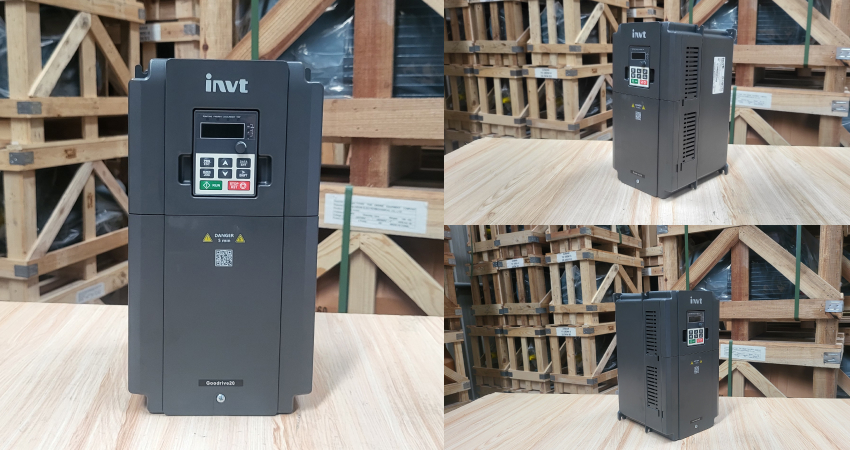

Mặc dù có nhiều ưu điểm nhưng việc lắp đặt biến tần cho máy bơm nước cũng tồn tại những thách thức nhất định. Sóng hài là một vấn đề kỹ thuật nan giải đối với các hệ thống điện có công suất lớn. Biến tần tạo ra các thành phần sóng hài bậc cao gây nhiễu cho các thiết bị điện tử nhạy cảm xung quanh. Việc lắp đặt bộ lọc sóng hài hoặc cuộn kháng đầu vào là giải pháp cần thiết để bảo vệ lưới điện.

Một nhược điểm khác là giá thành thiết bị và chi phí bảo trì bo mạch điện tử khá tốn kém. Trong môi trường độ ẩm cao hoặc nhiều bụi bẩn thì biến tần máy bơm nước dễ gặp sự cố hư hỏng linh kiện. Do đó việc thiết kế tủ điện có hệ thống làm mát và chống ẩm là điều bắt buộc. Người vận hành cũng cần được đào tạo cơ bản về các mã lỗi để xử lý nhanh các tình huống dừng máy đột ngột.

Hướng dẫn tính toán công suất mô tơ máy bơm nước phù hợp

Việc xác định công suất cho mô tơ bơm nước cần căn cứ vào lưu lượng và cột áp yêu cầu của hệ thống. Công suất thủy lực được tính theo công thức:

P = (Q * H * rho) / (367 * eta)

Trong đó:

• Q: lưu lượng
• H: cột áp.
• rho: khối lượng riêng của chất lỏng
• eta: hiệu suất tổng thể của máy bơm.

Việc chọn công suất quá lớn sẽ dẫn đến lãng phí trong khi chọn quá nhỏ sẽ không đạt yêu cầu.

Sau khi xác định được công suất động cơ thì việc chọn biến tần cho máy bơm nước phải tuân thủ dòng điện định mức. Dòng điện đầu ra của biến tần phải luôn lớn hơn hoặc bằng dòng điện toàn tải của mô tơ máy bơm nước. Đối với các ứng dụng bơm nước thải hoặc chất lỏng có độ nhớt cao thì cần chọn biến tần dư tải. Điều này giúp thiết bị không bị quá nhiệt khi động cơ cần momen khởi động lớn để thắng lực cản.

Xét về khía cạnh kỹ thuật điện áp thì cần lưu ý sự tương thích giữa nguồn lưới và thiết bị. Biến tần cho máy bơm nước thường có các loại đầu vào một pha 220V hoặc ba pha 380V. Nếu động cơ là loại ba pha 380V nhưng nguồn cấp chỉ có một pha 220V thì cần dùng biến tần chuyển đổi. Tuy nhiên giải pháp này chỉ hiệu quả cho các loại máy bơm nước motor có công suất nhỏ dưới 2.2 kW.

Quy trình cài đặt thông số cho biến tần cho máy bơm nước

Để biến tần cho máy bơm nước hoạt động ổn định, tiết kiệm điện và bảo vệ toàn diện motor, việc cài đặt thông số ban đầu phải được thực hiện đúng quy trình kỹ thuật. Dưới đây là các bước cốt lõi mà kỹ thuật viên không thể bỏ qua:

• Nhập chính xác thông số định mức của motor máy bơm nước: Cài đặt điện áp, tần số, dòng điện, công suất theo đúng nhãn động cơ. Giúp biến tần cho máy bơm nước thiết lập ngưỡng bảo vệ quá tải – ngắn mạch chính xác, tránh tình trạng motor bị cháy do biến tần không nhận diện đúng tải
• Thiết lập thời gian tăng tốc và giảm tốc hợp lý: Thời gian tăng tốc nên cài 10-15 giây để tránh sốc áp và búa nước. Thời gian giảm tốc cần đủ dài để tránh lỗi quá áp DC bus, ưu tiên chế độ dừng mềm để bảo vệ đường ống và cánh bơm
• Cấu hình chế độ điều khiển áp suất (PID): Kết nối cảm biến áp suất đưa tín hiệu về biến tần, cài đặt áp suất mục tiêu phù hợp với nhu cầu sử dụng thực tế. Tinh chỉnh các hệ số P – I – D để áp suất không dao động
• Cài đặt giới hạn tần số vận hành an toàn: Giới hạn tần số thấp nhất không dưới 20 Hz để tránh quá nhiệt motor. Giới hạn tần số cao nhất phù hợp với đặc tính thủy lực của máy bơm, tránh hiện tượng cavitation và giảm mài mòn cơ khí
• Kiểm tra và lưu thông số vận hành cuối cùng: Chạy thử không tải và có tải để kiểm tra dòng điện, áp suất, độ rung. Lưu bộ thông số chuẩn vào bộ nhớ biến tần, ghi chép lại để thuận tiện cho bảo trì và xử lý sự cố sau này

Những lưu ý về máy bơm nước motor và cấp độ bảo vệ

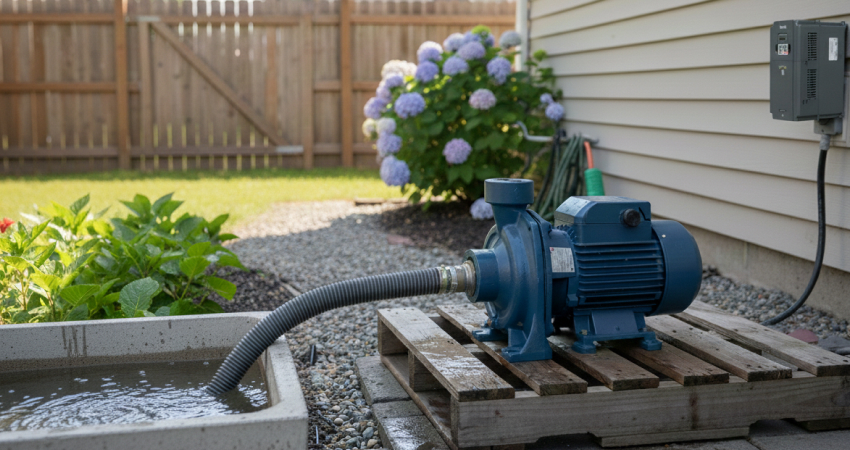

Để hệ thống biến tần cho máy bơm nước vận hành ổn định, tiết kiệm điện và bền bỉ theo thời gian, việc lựa chọn motor và cấp độ bảo vệ phù hợp là yếu tố không thể xem nhẹ. Chỉ một sai sót nhỏ trong khâu lắp đặt hoặc chọn cấp IP cũng có thể khiến thiết bị nhanh xuống cấp, phát sinh lỗi và tăng chi phí bảo trì. Vì vậy, nắm rõ các lưu ý kỹ thuật dưới đây sẽ giúp hệ thống bơm hoạt động an toàn, hiệu quả và tối ưu tuổi thọ lâu dài.

• Chọn cấp bảo vệ IP phù hợp môi trường: Biến tần cho máy bơm nước lắp trong nhà có thể dùng IP20, nhưng môi trường ẩm hoặc ngoài trời cần tối thiểu IP54 để tránh bụi và hơi ẩm gây hư hỏng linh kiện.
• Lắp đặt ở vị trí khô ráo, thông thoáng: Biến tần cho máy bơm nước sinh nhiệt khi vận hành, vì vậy cần tránh ánh nắng trực tiếp và đảm bảo tủ điện có khả năng tản nhiệt tốt.
• Lưu ý chiều dài cáp giữa biến tần và motor: Khi dây dẫn dài trên 50 m, nên lắp thêm cuộn kháng hoặc bộ lọc đầu ra để bảo vệ motor máy bơm nước khỏi phản xạ điện áp.
• Sử dụng cáp chống nhiễu chuyên dụng: Cáp có lớp bọc kim loại giúp hệ thống biến tần cho máy bơm nước hoạt động ổn định và giảm nhiễu cho tín hiệu điều khiển.
• Tiếp địa đúng kỹ thuật: Tiếp địa đầy đủ cho biến tần và máy bơm nước motor giúp đảm bảo an toàn điện và hạn chế lỗi vận hành do nhiễu.
• Quan tâm khả năng làm mát của motor: Motor chạy ở tần số thấp trong thời gian dài cần có cách điện tốt và có thể bổ sung quạt làm mát cưỡng bức để tránh quá nhiệt.

Case study thực tế ứng dụng tại hệ thống giải nhiệt khách sạn

Thành Thái Motor đã trực tiếp tham gia dự án nâng cấp hệ thống bơm giải nhiệt cho một khách sạn 5 sao tại thành phố. Hệ thống cũ gồm hai máy bơm nước motor công suất 22 kW chạy luân phiên ở tốc độ cố định. Áp lực nước giải nhiệt luôn ở mức 5 bar trong khi nhu cầu thực tế vào ban đêm chỉ cần khoảng 2 bar. Điều này gây ra lãng phí điện năng cực lớn và gây tiếng ồn khó chịu cho các phòng nghỉ phía trên trạm bơm.

Thành Thái Motor đã tiến hành lắp đặt hai bộ biến tần cho máy bơm nước và tích hợp cảm biến áp suất trên đường ống chính. Hệ thống được cấu hình chạy ở chế độ điều áp với áp suất mục tiêu là 3 bar ổn định mọi thời điểm. Vào ban đêm khi lượng nước sử dụng ít thì biến tần tự động giảm tần số xuống còn khoảng 30 Hz. Khi có nhu cầu sử dụng cao vào giờ cao điểm thì biến tần máy bơm nước sẽ tăng tốc độ tối đa để đáp ứng.

Sau 3 tháng vận hành thì dữ liệu từ đồng hồ đo điện cho thấy mức tiêu thụ giảm trung bình 40 phần trăm. Khoản tiết kiệm này giúp khách sạn hoàn vốn đầu tư thiết bị biến tần chỉ trong vòng chưa đầy 12 tháng vận hành. Hiện tượng búa nước gây rung lắc đường ống mỗi khi khởi động bơm đã hoàn toàn biến mất khỏi hệ thống. Đây là minh chứng rõ nét nhất cho hiệu quả kinh tế và kỹ thuật mà biến tần cho máy bơm nước mang lại.

Các lỗi kỹ thuật thường gặp và phương án xử lý nhanh

Trong quá trình vận hành thực tế, biến tần cho máy bơm nước dù hiện đại đến đâu vẫn có thể phát sinh lỗi kỹ thuật do tải thay đổi, điều kiện môi trường hoặc sai sót trong cài đặt. Nếu không nhận diện và xử lý kịp thời, những lỗi nhỏ này có thể dẫn đến dừng hệ thống, tăng chi phí bảo trì và rút ngắn tuổi thọ motor. Việc nắm rõ các lỗi thường gặp cùng phương án xử lý nhanh sẽ giúp hệ thống máy bơm vận hành ổn định, an toàn và đạt hiệu quả tối ưu trong suốt vòng đời sử dụng.

• Lỗi quá dòng (OC – Over Current): kiểm tra buồng bơm, loại bỏ vật cản và đánh giá lại tình trạng cơ khí trước khi khởi động lại biến tần cho máy bơm nước.
• Lỗi quá áp (OV – Over Voltage): tăng thời gian giảm tốc, cài đặt chế độ dừng tự do hoặc lắp thêm điện trở xả cho biến tần cho máy bơm nước.
• Lỗi thấp áp (UV – Under Voltage): kiểm tra lưới điện, tủ nguồn và đảm bảo cấp điện đúng tiêu chuẩn cho biến tần máy bơm nước.
• Lỗi quá nhiệt biến tần (OH – Over Heat): vệ sinh hệ thống tản nhiệt, kiểm tra quạt làm mát và cải thiện điều kiện thông gió cho tủ biến tần.
• Động cơ nóng khi vận hành ở tần số thấp: giới hạn tần số thấp tối thiểu hoặc trang bị quạt làm mát cưỡng bức cho động cơ.
• Nhiễu tín hiệu điều khiển, áp suất không ổn định: sử dụng cáp tín hiệu bọc chống nhiễu và thực hiện tiếp địa đúng kỹ thuật cho biến tần cho máy bơm nước.
• Biến tần hoạt động không ổn định, báo lỗi ngẫu nhiên: kiểm tra lại hệ thống tiếp địa, đảm bảo tủ điện kín, khô ráo và phù hợp với điều kiện vận hành thực tế.

Quy trình bảo trì hệ thống biến tần cho máy bơm nước

Việc đầu tư biến tần cho máy bơm nước chỉ thực sự phát huy hiệu quả khi hệ thống được bảo trì đúng cách và định kỳ. Một quy trình bảo trì bài bản không chỉ giúp thiết bị vận hành ổn định, tiết kiệm điện năng mà còn kéo dài tuổi thọ cho cả biến tần và motor máy bơm. Dưới đây là những bước bảo trì cốt lõi, dễ áp dụng nhưng mang lại giá trị lâu dài cho mọi hệ thống bơm nước hiện đại.

• Vệ sinh định kỳ bo mạch và khe tản nhiệt: Dùng khí nén khô để làm sạch bụi bẩn bám trên bo mạch, quạt làm mát và lá nhôm tản nhiệt của biến tần cho máy bơm nước. Bụi kết hợp với độ ẩm là nguyên nhân hàng đầu gây chập mạch và quá nhiệt linh kiện.
• Kiểm tra và siết chặt các đầu nối điện: Đảm bảo các đầu cos nguồn, đầu ra động cơ và tiếp địa luôn chắc chắn, không bị oxy hóa. Kết nối lỏng lẻo sẽ làm tăng điện trở tiếp xúc, gây phát nhiệt và lỗi vận hành ngẫu nhiên.
• Theo dõi dòng điện, tần số và áp suất vận hành: Ghi nhận các thông số làm việc của biến tần cho máy bơm nước trong quá trình vận hành. Dòng điện tăng bất thường là dấu hiệu sớm cho thấy tải cơ khí hoặc hệ thống thủy lực đang gặp vấn đề.
• Kiểm tra nhiệt độ và tiếng ồn của motor máy bơm nước: Động cơ chạy nóng hoặc phát ra tiếng kêu lạ thường liên quan đến vòng bi, phớt hoặc cánh bơm. Xử lý sớm giúp tránh quá tải kéo dài gây hư hỏng biến tần.
• Đánh giá tình trạng tụ điện và quạt làm mát: Quan sát tụ DC bus bên trong biến tần cho máy bơm nước, nếu có hiện tượng phồng hoặc rò rỉ cần lên kế hoạch thay thế. Quạt làm mát phải hoạt động ổn định để đảm bảo khả năng tản nhiệt lâu dài.
• Kiểm tra môi trường lắp đặt và hệ thống thông gió tủ điện: Đảm bảo tủ biến tần luôn khô ráo, thoáng khí và không bị che chắn luồng gió. Nhiệt độ môi trường cao là nguyên nhân khiến biến tần suy giảm tuổi thọ nhanh chóng.
• Lưu trữ nhật ký bảo trì và vận hành định kỳ: Ghi chép lịch sử vận hành, lỗi phát sinh và các lần bảo trì giúp đánh giá xu hướng suy giảm hiệu suất. Đây là cơ sở quan trọng để chủ động bảo trì biến tần cho máy bơm nước trước khi xảy ra sự cố nghiêm trọng.

Bảng giá biến tần tại Thành Thái Motor

Bảng giá biến tần tại Thành Thái Motor được xây dựng minh bạch, cập nhật liên tục theo từng dải công suất và thương hiệu, giúp khách hàng dễ dàng so sánh và lựa chọn giải pháp phù hợp nhất cho hệ thống máy bơm nước, motor công nghiệp và dây chuyền sản xuất. Với lợi thế là đơn vị phân phối trực tiếp, bảng giá biến tần tại Thành Thái Motor luôn cạnh tranh, đi kèm tư vấn kỹ thuật chuyên sâu nhằm đảm bảo tối ưu hiệu suất vận hành và chi phí đầu tư lâu dài cho doanh nghiệp.

Chính sách mua hàng và cam kết tại Thành Thái Motor

• Bảo hành kéo dài 24 tháng.
• Giao hàng tận nơi trên toàn quốc.
• Chất lượng chuẩn Châu Âu, công nghệ Đức.
• Giá cạnh tranh, ưu đãi cho đối tác và số lượng lớn.
• Hồ sơ đầy đủ, minh bạch, có chứng nhận CO, CQ.

Bạn đang cần lựa chọn biến tần động cơ phù hợp nhất với hệ thống của mình? Đừng ngần ngại liên hệ ngay với Thành Thái Motor qua các kênh sau:

• Hotline: 0909.539.175
• Zalo: 0902530445
• Zalo OA: Thành Thái Motor
• Email: codienthanhthai@gmail.com

Câu hỏi thường gặp

Kết luận

Biến tần cho máy bơm nước là một cuộc cách mạng trong lĩnh vực điều khiển thủy lực và tiết kiệm năng lượng. Công nghệ này không chỉ mang lại hiệu quả kinh tế cao mà còn bảo vệ toàn diện cho hệ thống máy bơm nước motor. Việc lựa chọn thiết bị phù hợp và tuân thủ quy trình lắp đặt kỹ thuật là điều kiện tiên quyết để thành công. Đầu tư vào biến tần máy bơm nước là hướng đi bền vững cho mọi công trình hiện đại hiện nay. Sự kết hợp giữa con người và công nghệ sẽ tạo ra những hệ thống vận hành tối ưu nhất.
