So sánh khớp nối xích và khớp nối trục là việc phân tích các đặc tính kỹ thuật, ưu nhược điểm của hai loại khớp nối quan trọng trong hệ thống truyền động công nghiệp. Khớp nối xích thường ưu việt cho mô men xoắn lớn ở tốc độ thấp, trong khi khớp nối trục đa dạng về khả năng bù lệch và giảm chấn. Hiểu rõ sự khác biệt này giúp kỹ sư đưa ra lựa chọn tối ưu, đảm bảo hiệu suất và tuổi thọ thiết bị. Việc này đòi hỏi đánh giá toàn diện các yếu tố vận hành và chi phí.
Những điểm rút ra khi so sánh khớp nối xích và khớp nối trục
Khớp nối xích truyền mô men cao nhưng yêu cầu bôi trơn liên tục và bảo trì nghiêm ngặt.
Khớp nối trục đa dạng về chủng loại, bù lệch tốt và giảm chấn hiệu quả, thích hợp tốc độ cao.
Sai số lắp đặt ảnh hưởng trực tiếp đến tuổi thọ hệ thống; khớp nối trục thường có biên độ dung sai lớn hơn.
Chi phí vận hành dài hạn của khớp nối trục thường thấp hơn do giảm yêu cầu bảo trì định kỳ.
Lựa chọn khớp nối phải dựa trên phân tích kỹ lưỡng môi trường làm việc và thông số kỹ thuật chính xác.
Khớp nối xích là gì?
Khớp nối xích gồm hai đĩa xích lắp cố định trên hai đầu trục, liên kết với nhau bằng xích con lăn kép ăn khớp chính xác với răng đĩa. Nhờ cấu tạo này, khớp nối truyền mô-men xoắn mạnh mẽ, chịu tải và va đập tốt, nên thường được sử dụng trong các hệ thống máy nghiền, băng tải hoặc thiết bị công nghiệp nặng.
Tuy nhiên, khớp nối xích có nhược điểm là ma sát kim loại trực tiếp, dễ sinh nhiệt và mài mòn nếu thiếu mỡ bôi trơn. Do đó, chúng thường cần vỏ bảo vệ để chứa mỡ và giảm ma sát, đồng thời đòi hỏi bảo trì định kỳ. Khi so sánh khớp nối xích và khớp nối trục, có thể thấy khớp nối xích cần không gian lắp đặt lớn hơn, kém phù hợp với các thiết kế máy móc gọn nhẹ hiện đại.

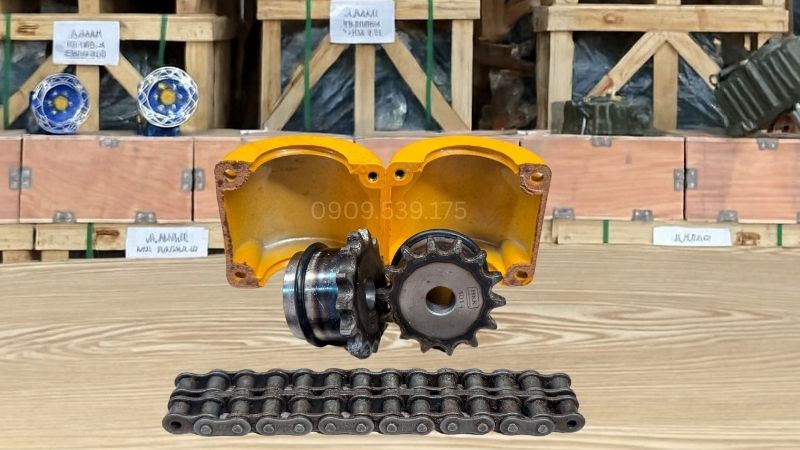

Khớp nối xích gồm hai đĩa xích gắn chặt vào trục động cơ và liên kết bằng xích con lăn để truyền mômen ổn định.
Khớp nối trục là gì?
Khớp nối trục là một nhóm thiết bị đa dạng, bao gồm khớp nối cứng cho trục căn chỉnh chính xác và khớp nối mềm dùng vòng đệm cao su hoặc polyurethane để hấp thụ rung động, phù hợp với động cơ khởi động và dừng thường xuyên. Ngoài ra, khớp nối đĩa kim loại bằng thép không gỉ không cần bôi trơn, chịu nhiệt cao và có độ chính xác vượt trội, rất thích hợp cho robot và máy CNC. Chính sự đa dạng này khiến việc so sánh khớp nối xích và khớp nối trục trở nên phức tạp, bởi khớp nối trục có thể linh hoạt đáp ứng nhiều yêu cầu kỹ thuật khác nhau.

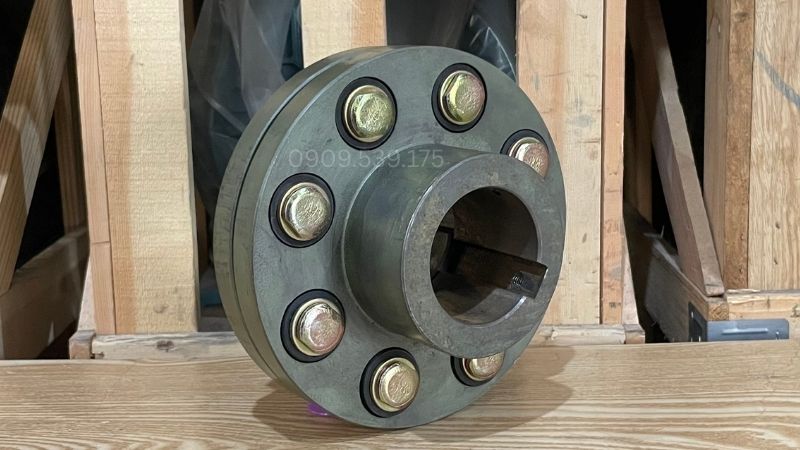

Khớp nối trục giúp liên kết hai trục quay, truyền mô men xoắn ổn định và bù sai lệch khi vận hành.
Bảng so sánh khớp nối xích và khớp nối trục chi tiết
Khi đưa ra quyết định lựa chọn loại khớp nối phù hợp, việc đánh giá các thông số kỹ thuật cốt lõi là bước không thể thiếu. Bảng dưới đây cung cấp cái nhìn tổng quan về sự khác biệt giữa khớp nối xích và hai loại khớp nối trục phổ biến. Điều này giúp kỹ sư dễ dàng hình dung ưu nhược điểm của từng thiết kế trong các điều kiện vận hành cụ thể.
Thông số kỹ thuật
Khớp nối xích
Khớp nối trục (Loại đàn hồi)
Khớp nối trục (Loại đĩa thép)
Mô men xoắn tối đa
Có khả năng truyền mô men xoắn rất lớn, đặc biệt phù hợp với các hệ thống tải nặng và tải va đập mạnh
Chịu mô men xoắn ở mức trung bình, phù hợp cho hệ thống tải thay đổi liên tục
Truyền mô men xoắn cao và ổn định, đáp ứng tốt yêu cầu chính xác
Tốc độ quay tối đa
Thấp Chỉ phù hợp tốc độ thấp đến trung bình do ảnh hưởng của lực ly tâm và bôi trơntrung bình
Có thể làm việc ổn định ở tốc độ trung bình đến cao
Vận hành tốt ở tốc độ rất cao, thích hợp cho máy móc chính xác
Yêu cầu bôi trơn
Bắt buộc phải bôi trơn thường xuyên để tránh mài mòn và quá nhiệt
Không cần bôi trơn, giúp giảm công tác bảo trì
Không cần bôi trơn, hoạt động sạch và ổn định
Khả năng giảm chấn
Khả năng giảm rung kém, dễ truyền rung động sang hệ thống
Giảm chấn rất tốt nhờ vật liệu đàn hồi, bảo vệ trục và động cơ
Giảm chấn ở mức trung bình, ưu tiên độ cứng xoắn
Độ lệch góc tối đa
Chỉ chấp nhận độ lệch nhỏ, khoảng 1 độ
Cho phép độ lệch lớn hơn, từ 2 đến 3 độ
Chỉ cho phép độ lệch nhỏ, yêu cầu căn chỉnh chính xác
Khả năng chịu nhiệt
Chịu nhiệt khá tốt nếu sử dụng mỡ bôi trơn phù hợp
Bị giới hạn bởi khả năng chịu nhiệt của cao su hoặc polyurethane
Chịu nhiệt rất cao, phù hợp môi trường khắc nghiệt
Trọng lượng thiết bị
Trọng lượng nặng do kết cấu hoàn toàn bằng kim loại
Nhẹ, thiết kế gọn gàng và dễ lắp đặt
Trọng lượng trung bình, cân bằng giữa độ cứng và độ bền

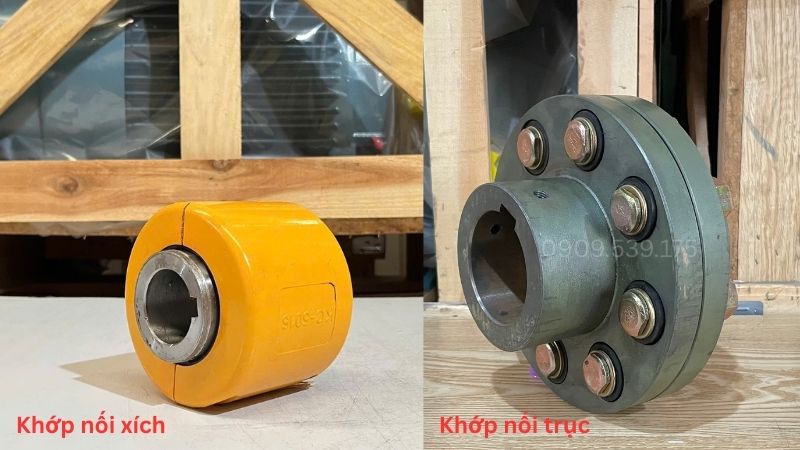

Khớp nối xích và khớp nối trục tại Thành Thái Motor.
Khả năng truyền tải mô men xoắn và hiệu suất lực
Mô men xoắn là tiêu chí quan trọng khi lựa chọn khớp nối. Khớp nối xích nhờ nhiều mắt xích cùng tham gia truyền lực nên chịu được mô men khởi động rất lớn, phù hợp cho máy tời và thiết bị tải nặng. Ngược lại, khớp nối trục như khớp nối răng vẫn đảm bảo khả năng chịu tải cao nhưng có kích thước gọn hơn và độ chính xác tốt hơn, đổi lại chi phí gia công và đầu tư ban đầu cao. Việc lựa chọn cần cân đối giữa tải trọng yêu cầu và không gian lắp đặt thực tế.
Ảnh hưởng của tốc độ quay đến sự ổn định hệ thống
Ở tốc độ cao, khớp nối xích dễ mất cân bằng động do cấu tạo nhiều chi tiết rời, lực ly tâm làm văng mỡ bôi trơn và tăng mài mòn. Khi so sánh khớp nối xích và khớp nối trục về tốc độ, khớp nối trục vượt trội nhờ kết cấu đồng nhất, vận hành ổn định ở dải tốc độ rất cao. Khớp nối xích thường chỉ phù hợp tốc độ thấp đến trung bình, trong khi khớp nối trục là lựa chọn an toàn cho tuabin, máy nén và các hệ thống cao tốc.
Phân tích điều kiện môi trường và yếu tố ăn mòn
Môi trường làm việc ảnh hưởng trực tiếp đến độ bền và tuổi thọ của khớp nối. Khớp nối xích bằng kim loại dễ bị gỉ sét, ăn mòn trong môi trường ẩm hoặc có hóa chất, đồng thời mỡ bôi trơn có thể nhiễm bẩn, làm tăng mài mòn và khó bảo trì.
Khớp nối trục có lợi thế đa dạng vật liệu như inox, nhựa hoặc cao su để phù hợp từng môi trường, đặc biệt trong ngành thực phẩm và dược phẩm. Tuy nhiên, khớp nối cao su lại nhạy cảm với ánh nắng và dầu khoáng. Vì vậy, khi so sánh khớp nối xích và khớp nối trục, cần đánh giá kỹ điều kiện môi trường để đảm bảo lựa chọn bền vững và hiệu quả lâu dài.

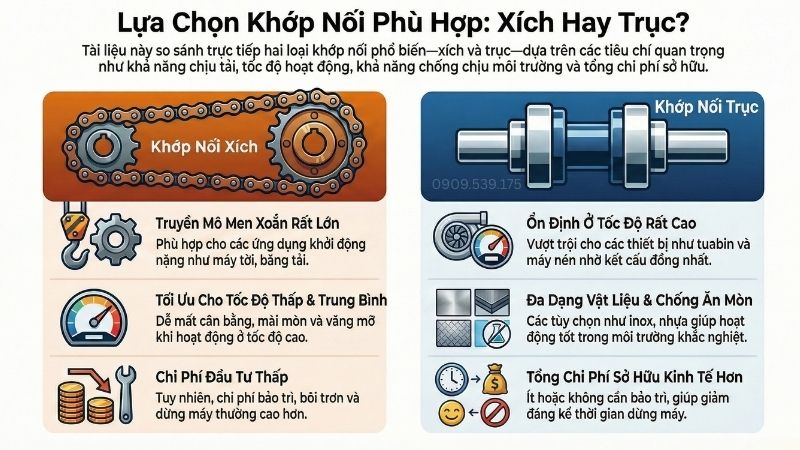

Lựa chọn khớp nối xích hay khớp nối trục để phù hợp cho hệ thống.
Chi phí đầu tư ban đầu so với chi phí vận hành lâu dài
Khớp nối xích có ưu điểm là chi phí đầu tư ban đầu thấp, dễ mua và dễ thay thế phụ tùng. Tuy nhiên, trong quá trình sử dụng, loại khớp nối này phát sinh nhiều chi phí ẩn như nhân công bảo trì, mỡ bôi trơn định kỳ và thời gian dừng máy để kiểm tra, vệ sinh. Nếu hệ thống sử dụng số lượng lớn khớp nối xích, tổng chi phí vận hành lâu dài có thể tăng đáng kể.
Khớp nối trục thường có giá mua ban đầu cao hơn, nhưng bù lại ít hoặc không cần bảo trì định kỳ, giúp giảm thời gian dừng máy và chi phí sửa chữa. Khi tính theo tổng chi phí sở hữu trong nhiều năm, các dòng khớp nối trục như khớp nối đĩa hay lưới thép thường mang lại hiệu quả kinh tế cao hơn về lâu dài, dù mức đầu tư ban đầu lớn hơn.
Các tiêu chuẩn quốc tế áp dụng cho thiết bị khớp nối
Khi lựa chọn khớp nối, người dùng cần quan tâm đến các tiêu chuẩn quốc tế quan trọng như AGMA hoặc ISO 1940 về cân bằng động để đảm bảo độ bền và hiệu suất vận hành ổn định. Với các môi trường dễ cháy nổ như nhà máy lọc dầu hay khai thác khí, chứng chỉ ATEX là yêu cầu bắt buộc nhằm ngăn ngừa nguy cơ phát sinh tia lửa trong quá trình làm việc.
Việc tuân thủ tiêu chuẩn kỹ thuật còn giúp linh kiện dễ thay thế giữa các hãng khác nhau. Chẳng hạn, khớp nối xích theo ANSI có kích thước đồng nhất, thuận tiện cho thu mua và bảo trì. Nhờ sự chuẩn hóa này, kỹ sư cũng dễ dàng so sánh khớp nối xích và khớp nối trục dựa trên các dữ liệu hiệu suất khách quan, từ đó đưa ra lựa chọn chính xác hơn.

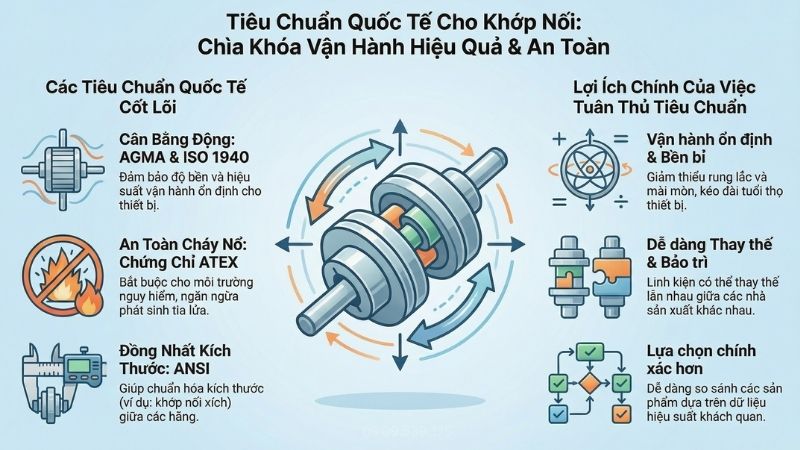

Các tiêu chuẩn quốc tế áp dụng cho thiết bị khớp nối.
Lưu ý bảo trì và các dấu hiệu hư hỏng của khớp nối
Việc nắm rõ các lưu ý bảo trì và dấu hiệu hư hỏng của khớp nối giúp phát hiện sớm sự cố, giảm rủi ro dừng máy và kéo dài tuổi thọ toàn bộ hệ thống truyền động.
Bảo trì khớp nối xích: Cần giữ sạch vỏ bọc và đảm bảo mỡ bôi trơn đầy đủ để giảm ma sát, mài mòn.
Kiểm tra độ giãn xích: Nếu chiều dài xích giãn quá 2% so với ban đầu, phải thay thế ngay để tránh sự cố lớn.
Theo dõi tiếng ồn bất thường: Âm thanh lách cách thường cảnh báo thiếu mỡ hoặc răng đĩa xích đã mòn.
Dấu hiệu hư hỏng khớp nối trục: Thường thể hiện qua độ rung tăng dần trong quá trình vận hành.
Khớp nối trục: Cần kiểm tra vòng đệm cao su, nếu nứt vỡ hoặc xuất hiện bột cao su đen là dấu hiệu quá tải hoặc lệch trục.
So sánh khớp nối xích và khớp nối trục: Khớp nối trục dễ kiểm tra bằng mắt thường hơn, không cần tháo vỏ phức tạp như khớp nối xích.

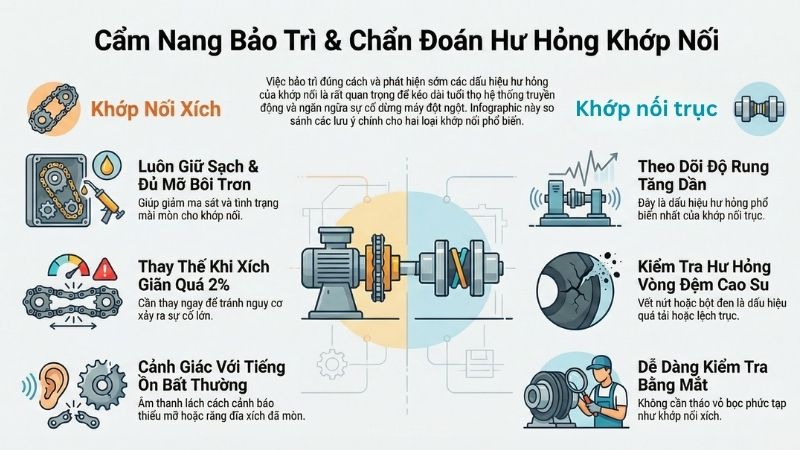

Lưu ý bảo trì và các dấu hiệu hư hỏng của khớp nối.
Nghiên cứu thực tế tại nhà máy sản xuất giấy công nghiệp
Trong một dự án tại nhà máy giấy lớn ở Bình Dương, đội ngũ kỹ thuật đã thay thế hệ thống truyền động cho các lô sấy. Trước đây, nhà máy dùng khớp nối xích do yêu cầu mô-men xoắn khởi động lớn, nhưng nhiệt độ cao từ hơi sấy khiến mỡ bôi trơn chảy lỏng, gây mất vệ sinh và nhanh hỏng phớt. Chi phí thay thế khớp nối và mỡ bôi trơn mỗi quý rất cao, kèm theo thời gian dừng máy ngoài kế hoạch.
Sau khi so sánh khớp nối xích và khớp nối trục, các chuyên gia đề xuất dùng khớp nối trục dạng lưới thép. Loại này vẫn chịu tải va đập tốt nhưng kín hơn và cần rất ít mỡ bôi trơn. Sau một năm vận hành, nhà máy không phải dừng máy để sửa khớp nối, hiệu suất dây chuyền tăng khoảng 5% nhờ giảm sự cố đột ngột.
Một trường hợp khác tại hệ thống bơm nước làm mát của nhà máy thép cho thấy, khớp nối trục cao su giảm chấn giúp hấp thụ xung áp lực hiệu quả. Nếu dùng khớp nối xích, các mắt xích sẽ nhanh mỏi do tải thay đổi liên tục. Điều này chứng minh vai trò của khớp nối trục trong các hệ có tải biến thiên nhanh.
Tuy nhiên, việc thay đổi khớp nối cần được tính toán cẩn thận. Một khách hàng từng thay khớp nối trục đàn hồi bằng khớp nối xích và dẫn đến gãy trục động cơ chỉ sau thời gian ngắn do hệ thống mất khả năng hấp thụ dao động xoắn. Bài học rút ra là mọi quyết định khi so sánh khớp nối xích và khớp nối trục đều cần có sự tư vấn kỹ thuật chuyên sâu để đảm bảo an toàn và độ bền lâu dài.
Bảng báo giá khớp nối mới nhất tháng 10/2026 tại Thành Thái Motor
Khớp nối xích và khớp nối trục khác nhau như thế nào về khả năng truyền mô men xoắn?
Khớp nối xích thường truyền mô men xoắn rất cao, lý tưởng cho tải nặng ở tốc độ thấp. Khớp nối trục đa dạng hơn, một số loại như khớp nối răng có thể chịu tải tương đương nhưng nhỏ gọn hơn.
Ưu điểm chính của khớp nối trục so với khớp nối xích là gì?
Khớp nối trục có ưu điểm vượt trội về khả năng bù lệch trục, giảm chấn rung động tốt hơn và thường yêu cầu bảo trì ít hơn, phù hợp với tốc độ cao và các hệ thống hiện đại.
Khi nào nên ưu tiên sử dụng khớp nối xích?
Khớp nối xích thường được ưu tiên cho các ứng dụng có mô men xoắn khởi động rất cao ở tốc độ thấp, nơi cần độ bền cơ học và chi phí ban đầu thấp.
Yêu cầu bảo trì của khớp nối xích và khớp nối trục có khác nhau không?
Có, khớp nối xích yêu cầu bôi trơn thường xuyên và bảo trì nghiêm ngặt để tránh mài mòn. Nhiều loại khớp nối trục không cần bôi trơn, giảm thiểu đáng kể chi phí và công sức bảo trì.
Làm thế nào để chọn loại khớp nối phù hợp giữa khớp nối xích và khớp nối trục?
Việc lựa chọn cần dựa trên phân tích kỹ lưỡng các yếu tố như mô men xoắn, tốc độ quay, độ lệch trục, môi trường làm việc, yêu cầu giảm chấn và tổng chi phí sở hữu.
Kết luận
Qua quá trình so sánh khớp nối xích và khớp nối trục cho thấy mỗi loại phù hợp với điều kiện sử dụng khác nhau. Khớp nối xích thích hợp cho tải nặng, tốc độ thấp nhưng cần bảo trì thường xuyên, trong khi khớp nối trục linh hoạt, giảm rung tốt và phù hợp các hệ thống hiện đại. Lựa chọn đúng loại khớp nối sẽ giúp hệ thống vận hành ổn định và bền bỉ hơn. Ngoài ra, nếu bạn muốn mua khớp nối xích hay khớp nối trục thì hãy liên hệ ngay với Thành Thái Motor để được tư vấn và báo giá chi tiết nhất.
