Khớp nối trục là một chi tiết máy không thể thiếu, các loại khớp nối có nhiệm vụ kết nối hai trục riêng biệt lại với nhau để truyền momen xoắn từ trục dẫn động đến trục bị động. Ngoài chức năng truyền động, khớp nối còn đóng vai trò quan trọng trong việc bù trừ các sai lệch vị trí giữa các trục như lệch góc, lệch song song hay lệch dọc trục, đồng thời giúp giảm chấn và ngăn ngừa quá tải. Việc tìm hiểu và phân loại các loại khớp nối trục là bước đầu tiên để đảm bảo hệ thống máy móc vận hành ổn định và hiệu quả.
Những điểm chính cần biết về các loại khớp nối trục:
Hiểu rõ những điểm này sẽ giúp bạn định hình được nhu cầu của mình. Bây giờ, hãy cùng các kỹ sư của Thành Thái Motor đi sâu vào từng khía cạnh nhé.

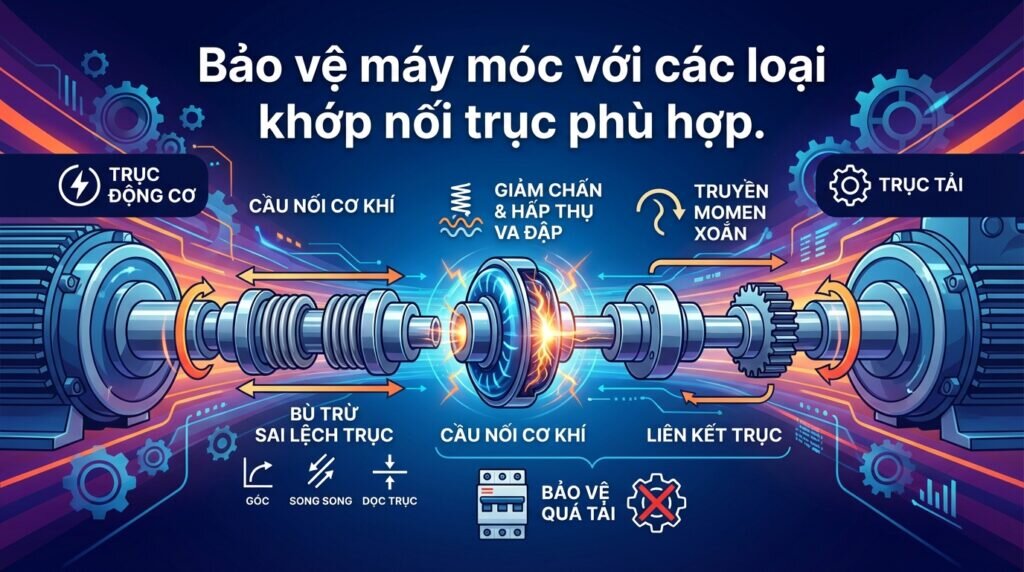

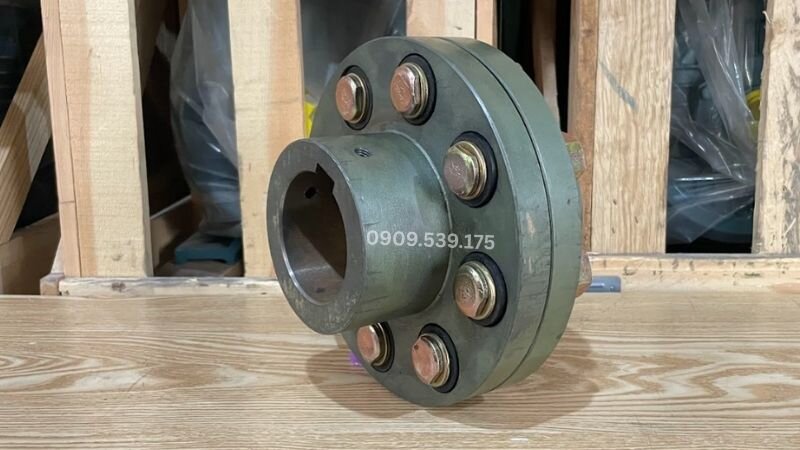

Nói một cách đơn giản, khớp nối trục hay còn gọi là coupling trục, là một “cầu nối” năng lượng cơ học. Chúng là những thiết bị nối trục, được thiết kế để liên kết hai trục lại với nhau tại các đầu của chúng.
Nhiệm vụ chính của chúng không chỉ là kết nối mà còn là truyền động. Chúng đảm nhận vai trò của một bộ truyền momen, chuyển giao công suất quay từ trục này sang trục khác một cách hiệu quả.
Chức năng cốt lõi của một khớp nối cơ khí là truyền momen xoắn và chuyển động quay. Đây là nhiệm vụ cơ bản nhất.

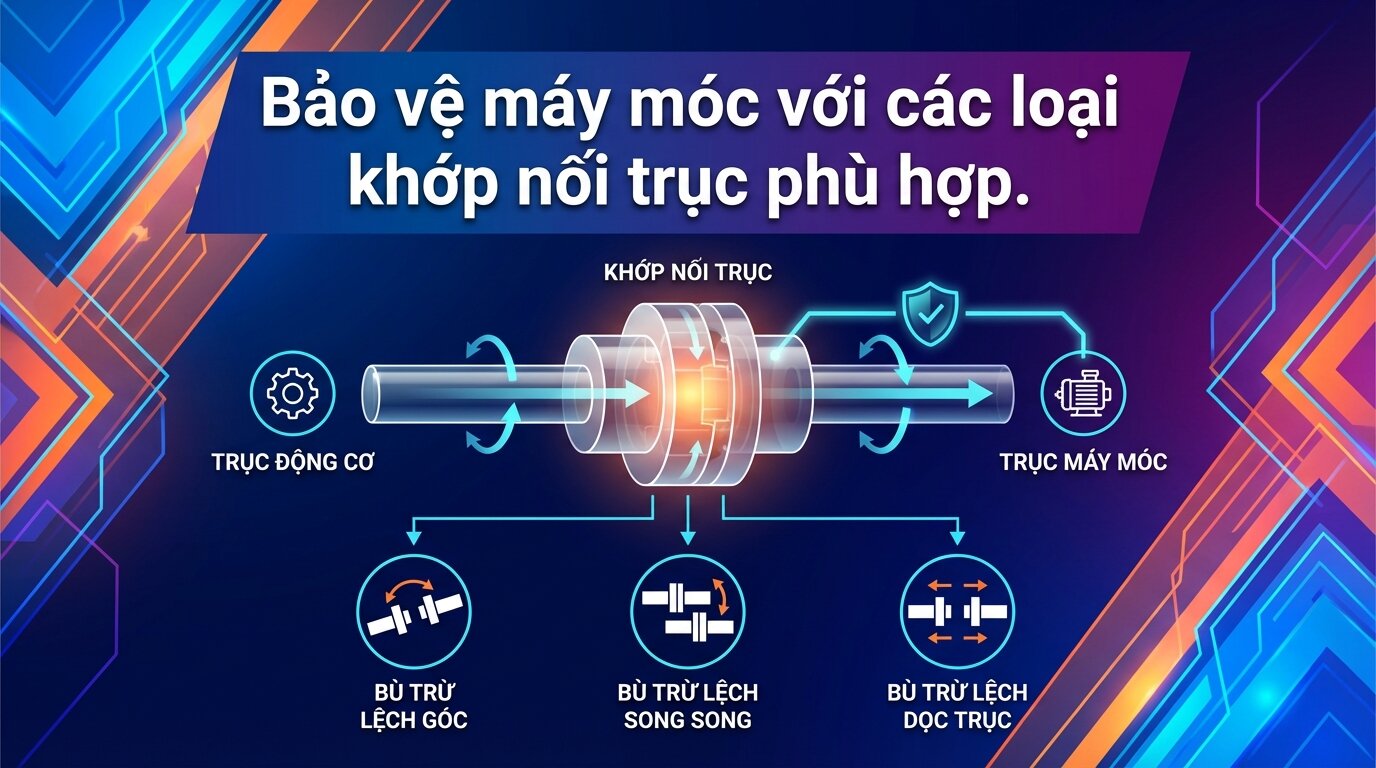

Một trong những vai trò quan trọng nhất là bù trừ sai lệch trục. Trong thực tế, việc lắp đặt hai trục đồng tâm tuyệt đối là rất khó, do đó khớp nối giúp xử lý các độ lệch góc, độ lệch song song, và cả độ lệch dọc trục.
Ngoài ra, nhiều loại khớp nối linh động còn có khả năng giảm chấn và hấp thụ các va đập cơ học. Một số thiết kế đặc biệt thậm chí còn có cơ cấu bảo vệ, giúp ngăn chặn hư hỏng cho cả hệ thống khi xảy ra quá tải.

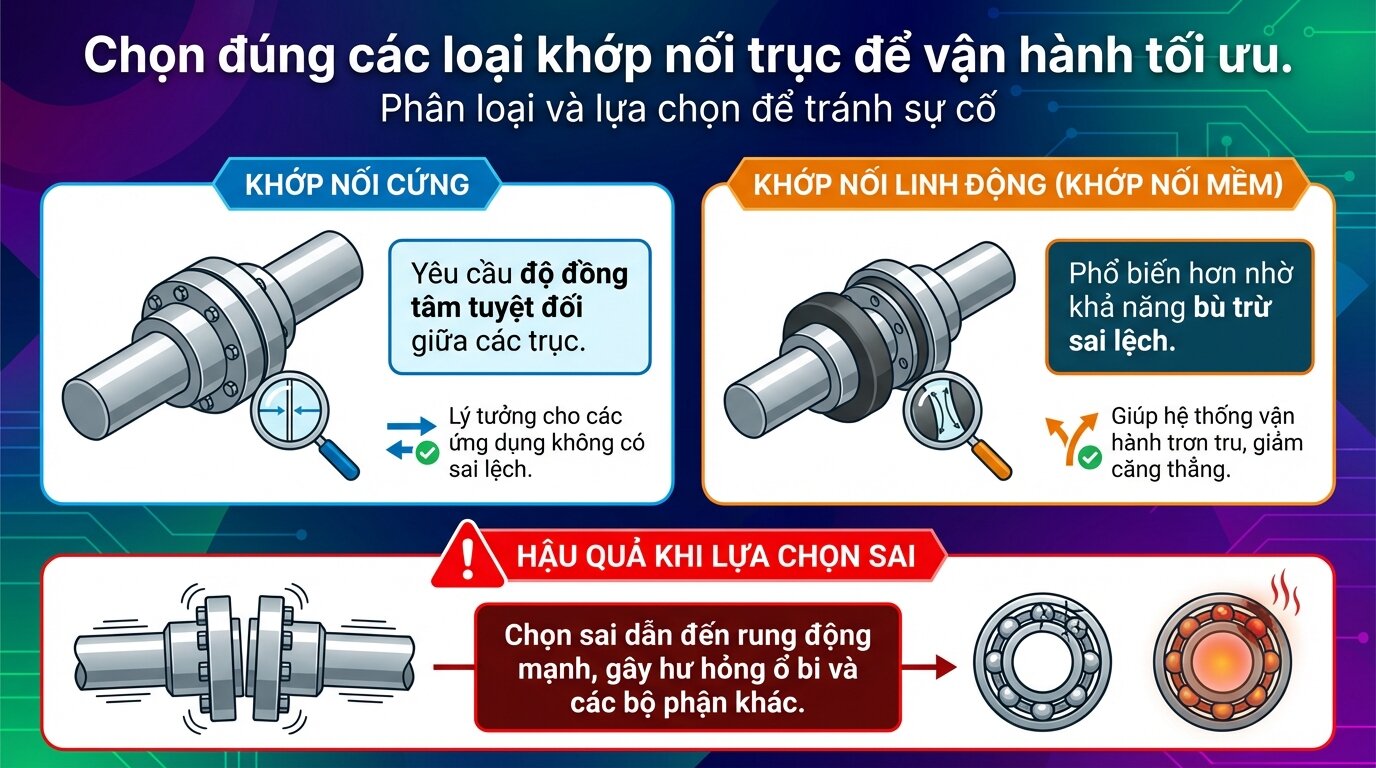

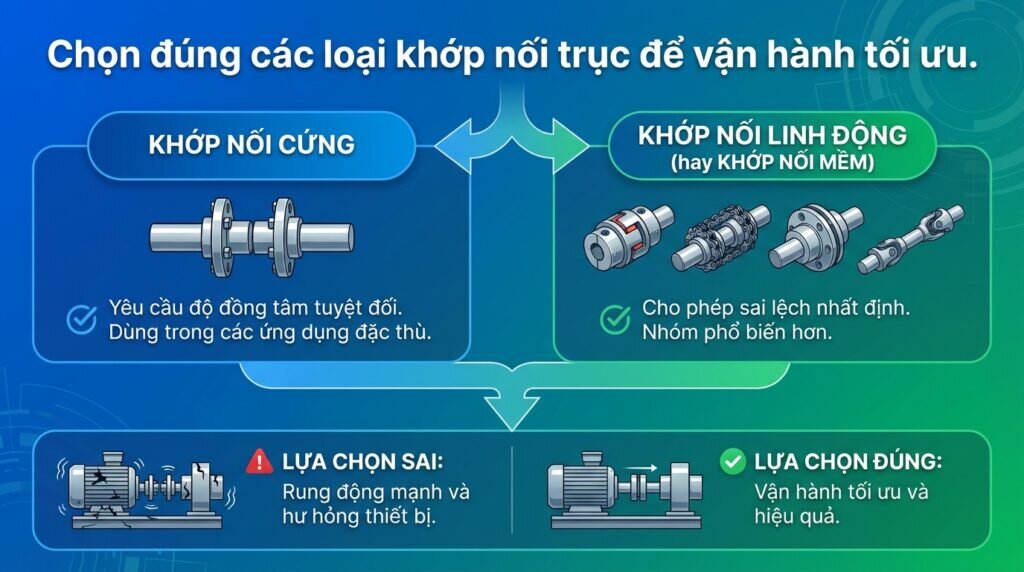

Dựa vào khả năng bù sai lệch, khớp nối trục được chia thành 2 nhóm chính. Đó là khớp nối cứng và khớp nối linh động.
Đây là loại khớp nối không cho phép bất kỳ sai lệch nào giữa hai trục. Chúng tạo ra một liên kết cứng vững, truyền động chính xác tuyệt đối.
Ứng dụng của chúng khá hạn chế. Người ta chỉ dùng chúng khi yêu cầu độ đồng tâm hoàn hảo và hệ thống được gá đặt trên một bệ máy cực kỳ ổn định.
Đây là nhóm phổ biến nhất trong các ngành công nghiệp. Chúng cho phép một mức độ sai lệch nhất định giữa các trục, giúp hệ thống vận hành trơn tru hơn.
Nhóm này rất đa dạng và thường được gọi chung là khớp nối mềm. Một vài loại tiêu biểu bao gồm:
Lưu ý quan trọng: Sự khác biệt cốt lõi giữa khớp nối cứng và khớp nối linh động nằm ở khả năng bù trừ sai lệch. Việc lựa chọn sai loại có thể gây ra rung động mạnh, làm hỏng ổ bi, phớt và thậm chí là gãy trục nếu sai số lắp đặt cho phép bị vượt quá.

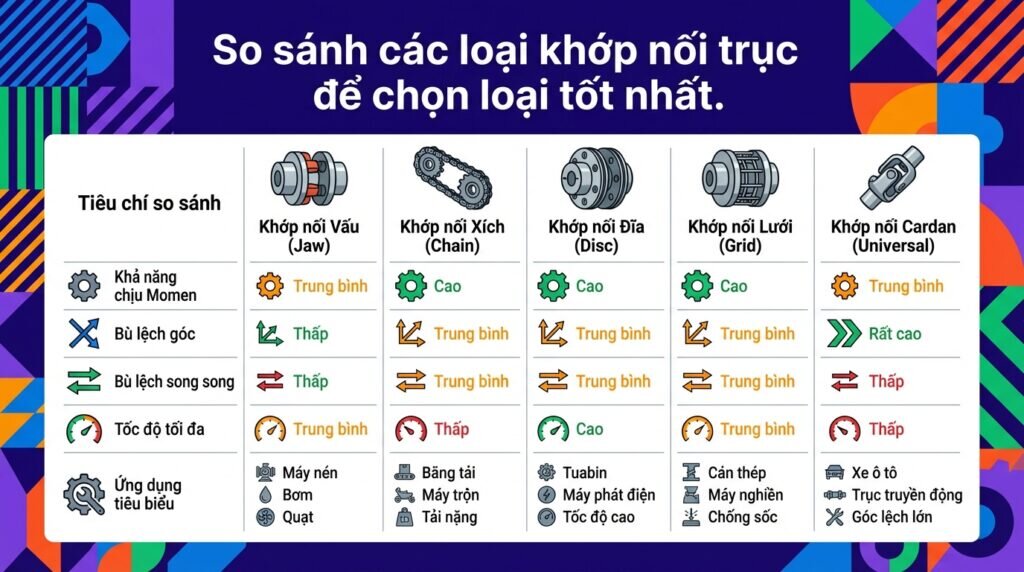

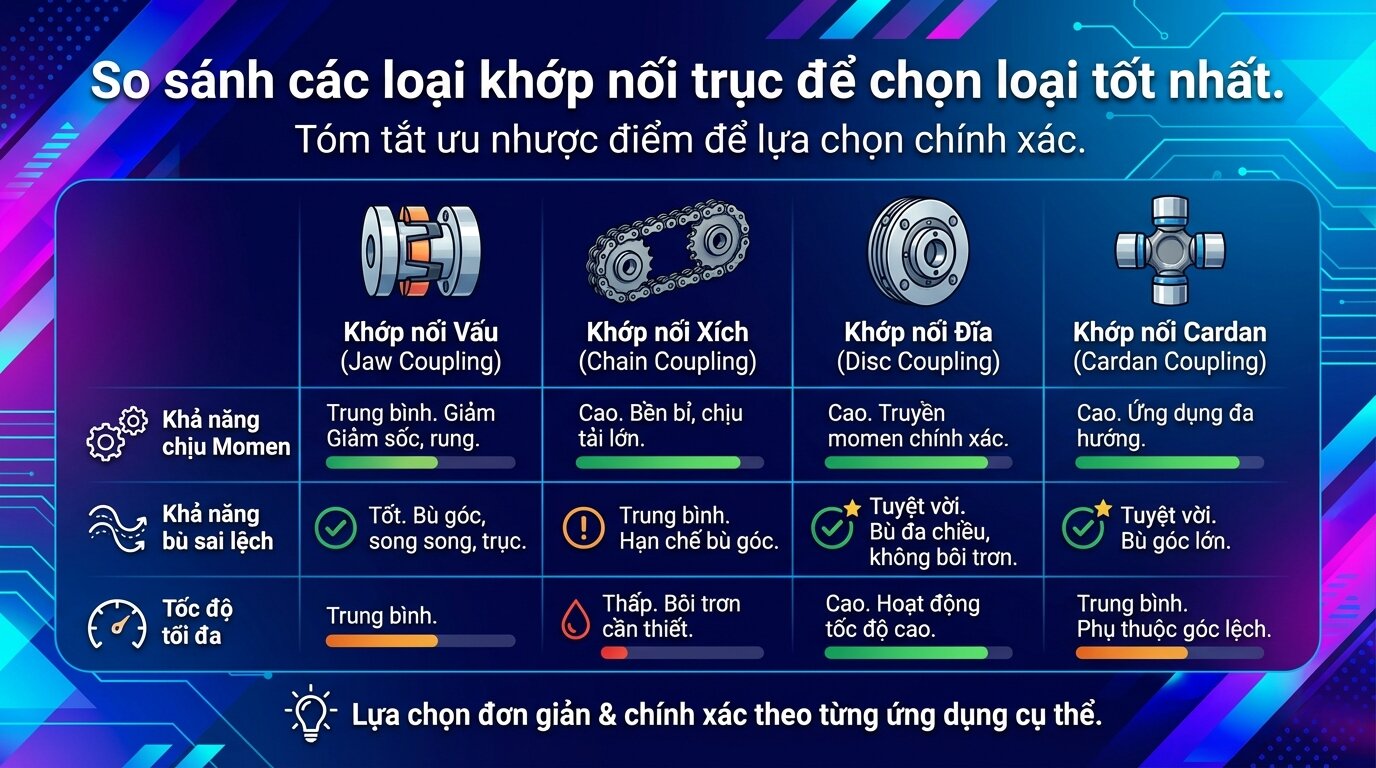

Để giúp bạn dễ dàng đưa ra quyết định, bảng dưới đây sẽ so sánh các loại khớp nối phổ biến dựa trên những tiêu chí kỹ thuật quan trọng.
| Loại khớp nối | Khả năng chịu momen | Bù lệch góc | Bù lệch song song | Tốc độ tối đa | Ứng dụng tiêu biểu |
|---|---|---|---|---|---|
| Khớp nối vấu | Trung bình | Tốt | Trung bình | Cao | Bơm, quạt, hộp giảm tốc |
| Khớp nối xích | Cao | Kém | Trung bình | Trung bình | Băng tải, máy trộn công nghiệp |
| Khớp nối đĩa | Trung bình – Cao | Tốt | Kém | Rất cao | Servo motor, máy CNC |
| Khớp nối lưới | Rất cao | Rất tốt | Tốt | Trung bình | Cần trục, máy nghiền |
| Khớp nối Cardan | Trung bình | Tuyệt vời | Kém | Trung bình | Trục truyền động ô tô, tàu thủy |
Việc lựa chọn có vẻ phức tạp phải không? Nếu bạn cần tư vấn nhanh để chọn đúng loại khớp nối động cơ cho ứng dụng của mình, hãy gọi ngay cho Thành Thái Motor qua 0909.539.175, các kỹ sư của chúng tôi luôn sẵn lòng hỗ trợ.

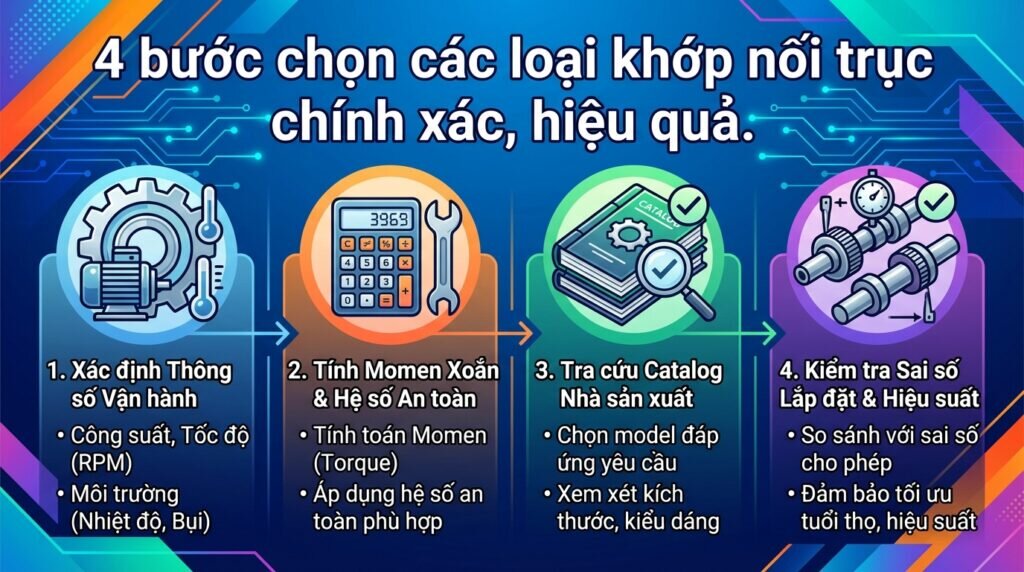

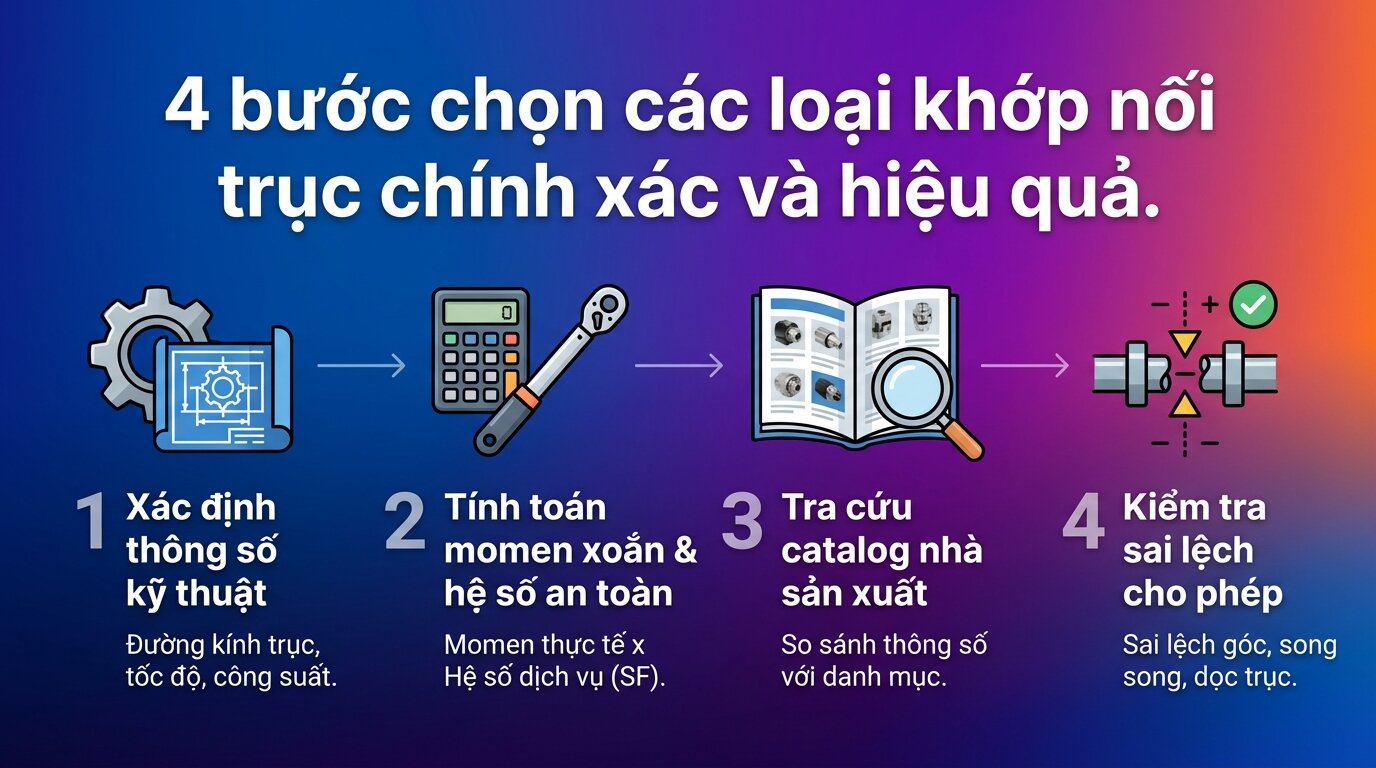

Để đảm bảo khớp nối hoạt động bền bỉ, bạn cần thực hiện tính toán khớp nối trục một cách cẩn thận. Dưới đây là quy trình 4 bước được các kỹ sư khuyên dùng.
Đầu tiên, hãy thu thập tất cả các dữ liệu cần thiết của hệ thống. Các thông số này bao gồm công suất động cơ (kW), tốc độ quay (vòng/phút), đường kính trục cần lắp và kiểu lắp (lỗ thẳng hay lỗ côn).
Đừng quên xem xét môi trường làm việc. Nhiệt độ, độ ẩm, hay sự có mặt của hóa chất đều ảnh hưởng đến việc lựa chọn vật liệu của bộ nối trục.
Sau khi có đủ thông số, bạn cần tính momen xoắn định mức của hệ thống. Công thức tính toán cơ bản như sau:
T (Nm) = 9550 * P (kW) / n (vòng/phút)
Trong đó:
Quan trọng hơn cả công thức là việc lựa chọn hệ số an toàn (Service Factor – SF). Hệ số này bù trừ cho các yếu tố như tần suất khởi động, loại tải (va đập hay êm dịu), giúp khớp nối không bị phá hủy dưới các điều kiện vận hành khắc nghiệt nhất.
Với momen xoắn đã nhân với hệ số an toàn, bạn tiến hành tra cứu catalog của nhà sản xuất. Mỗi loại khớp nối sẽ có một bảng tra khớp nối chi tiết.
Hãy chọn model khớp nối có momen định mức lớn hơn hoặc bằng momen bạn đã tính. Đồng thời, kiểm tra dải đường kính lỗ trục cho phép có phù hợp với trục của bạn hay không.
Cuối cùng, hãy kiểm tra lại thông số kỹ thuật khớp nối để đảm bảo sai số lắp đặt cho phép của nó lớn hơn sai lệch thực tế của hệ thống. Bước này quyết định tuổi thọ của cả khớp nối và vòng bi.
Khi lắp đặt, bạn cũng nên tuân thủ các tiêu chuẩn lắp đặt khớp nối phổ biến. Các tiêu chuẩn như tiêu chuẩn DIN hoặc tiêu chuẩn JIS thường cung cấp các hướng dẫn rất chi tiết về dung sai lắp ghép.
Lời khuyên từ kỹ sư: Đừng bao giờ bỏ qua hệ số an toàn. Một hệ thống khởi động đột ngột hoặc chịu tải không đều sẽ cần hệ số an toàn cao hơn nhiều so với một hệ thống chạy êm, ổn định. Việc tính toán sai có thể dẫn đến phá hủy khớp nối và các thiết bị liên quan.

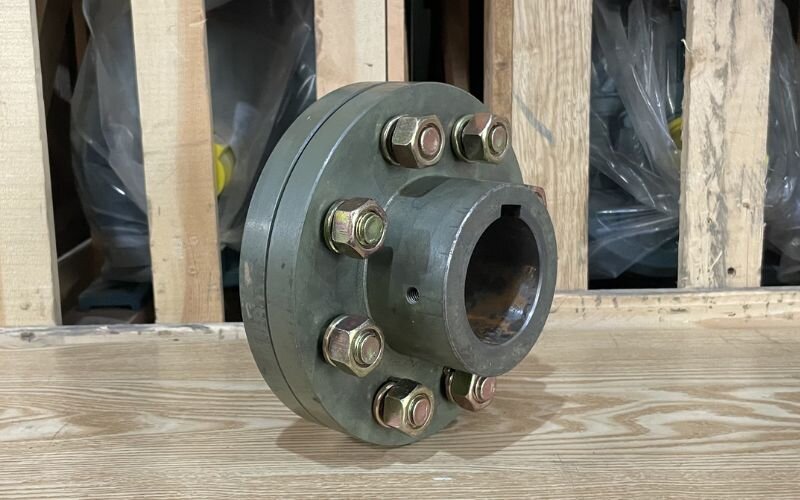

Chúng tôi cung cấp đa dạng kích thước và bảng giá khớp nối công khai giúp khách hàng dễ lựa chọn, phù hợp với ngân sách. Dưới đây là bảng giá khớp nối trục đang được kinh doanh tại Thành Thái Motor:

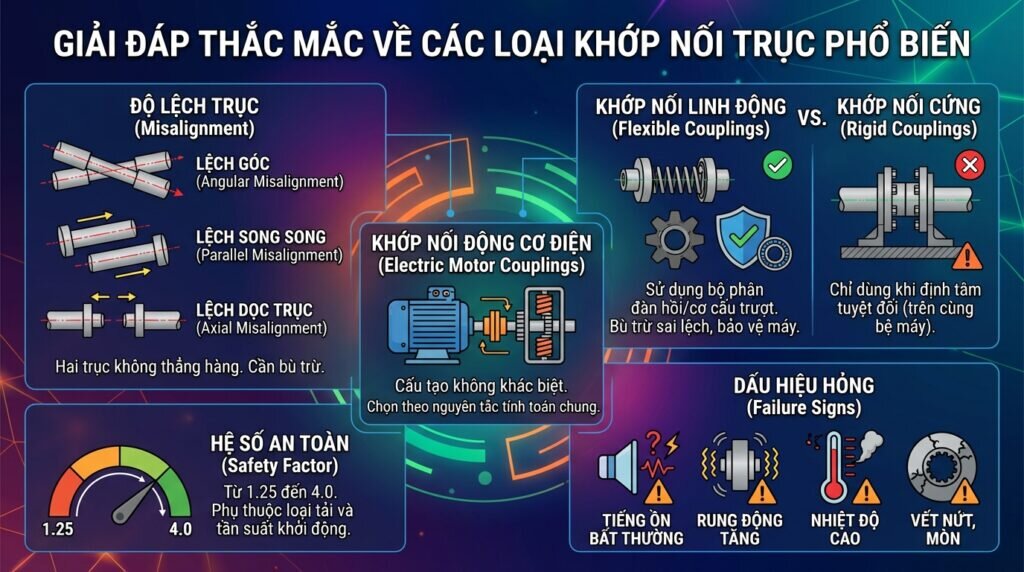

Độ lệch trục là tình trạng hai trục không thẳng hàng một cách hoàn hảo. Nó bao gồm lệch góc (trục tạo thành một góc), lệch song song (trục song song nhưng không cùng một đường thẳng), và lệch dọc trục (khoảng cách giữa hai đầu trục thay đổi). Khớp nối linh động có các bộ phận đàn hồi hoặc cơ cấu trượt để bù trừ những sai lệch này, giúp bảo vệ vòng bi và các chi tiết khác khỏi ứng suất phá hủy.
Bạn chỉ nên dùng khớp nối cứng khi hai trục được định tâm gần như tuyệt đối. Một ví dụ điển hình là trục động cơ và hộp số được gá lắp trên cùng một bệ máy cứng vững, được gia công chính xác cao.
Về cơ bản là không có sự khác biệt về cấu tạo. Thuật ngữ "khớp nối động cơ điện" hay "khớp nối motor" chỉ đơn giản là mô tả ứng dụng của khớp nối đó là dùng để nối trục của một động cơ điện với một thiết bị khác. Việc lựa chọn vẫn tuân theo các nguyên tắc tính toán đã nêu ở trên.
Hệ số an toàn thường dao động từ 1.25 đến 4.0, đôi khi còn cao hơn. Nó phụ thuộc trực tiếp vào loại tải: tải đều (SF ~1.25-1.5), va đập nhẹ (SF ~1.5-2.5), va đập mạnh (SF ~2.5-4.0), và tần suất khởi động/dừng của thiết bị.
Các dấu hiệu rõ ràng nhất bao gồm tiếng ồn bất thường khi vận hành, hệ thống rung động tăng lên đáng kể, và nhiệt độ tại vị trí khớp nối cao. Bạn cũng có thể quan sát bằng mắt các vết nứt, mòn hoặc biến dạng trên các bộ phận của khớp nối.
Việc hiểu rõ về các loại khớp nối trục và các yếu tố ảnh hưởng đến việc lựa chọn chúng là cực kỳ quan trọng. Nó giúp xây dựng một hệ thống truyền động hiệu quả, ổn định và an toàn. Từ khớp nối vấu đơn giản cho các ứng dụng phổ thông đến khớp nối lưới phức tạp cho các tải trọng nặng, mỗi loại đều có một vị trí và vai trò riêng trong ngành công nghiệp.
Việc tính toán kỹ lưỡng các thông số như momen xoắn, tốc độ và đặc biệt là hệ số an toàn sẽ quyết định trực tiếp đến tuổi thọ của khớp nối và cả hệ thống máy móc của bạn. Một khớp nối trục công nghiệp được chọn đúng sẽ là một khoản đầu tư xứng đáng.
Nếu bạn vẫn còn thắc mắc hay cần tư vấn chuyên sâu để chọn được loại khớp nối công nghiệp phù hợp nhất cho dự án của mình, đừng ngần ngại. Hãy liên hệ ngay với đội ngũ kỹ sư giàu kinh nghiệm của Thành Thái Motor qua hotline 0909.539.175. Chúng tôi luôn sẵn sàng lắng nghe và đưa ra giải pháp tối ưu nhất cho bạn.
