Cách chọn gối đỡ cho quạt công nghiệp đúng chuẩn kỹ thuật

Gối đỡ là bộ phận quan trọng giúp cố định trục quạt, đảm bảo cánh quạt quay ổn định và truyền lực hiệu quả. Với quạt công nghiệp hoạt động liên tục ở tốc độ cao, chọn gối đỡ cho quạt công nghiệp phù hợp sẽ giúp hạn chế rung lắc, giảm tiếng ồn và bảo vệ motor, cánh quạt trong quá trình vận hành.

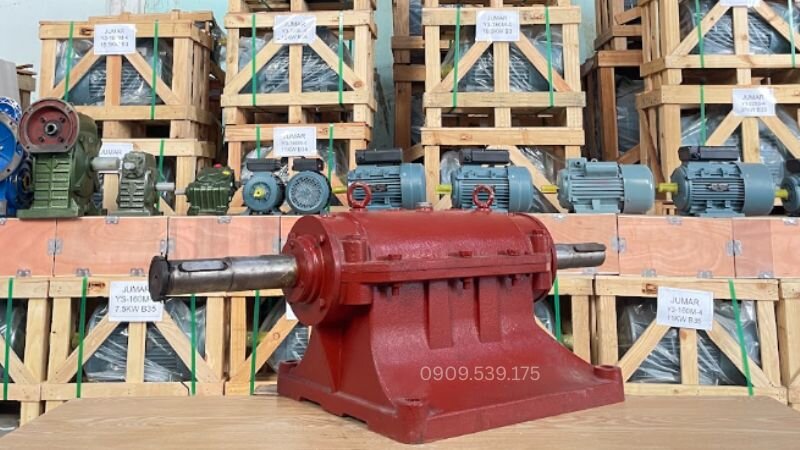

Xác định thông số trước khi chọn gối đỡ

Trước khi lựa chọn, cần xác định đầy đủ các thông số của trục quạt và điều kiện vận hành. Việc này giúp chọn đúng kích thước gối đỡ, khả năng chịu tải và độ bền phù hợp.

Đo chính xác đường kính trục quạt

Dùng thước kẹp đo đường kính ngõng trục tại vị trí lắp gối đỡ. Kích thước gối đỡ phải phù hợp với đường kính trục để tránh vòng bi bị bó hoặc phát sinh độ rơ khi vận hành.

Xác định tốc độ quay của quạt

Tốc độ quay (RPM) ảnh hưởng trực tiếp đến khả năng làm việc của vòng bi. Với quạt chạy tốc độ cao, cần chọn gối đỡ có vòng bi chịu được dải tốc độ và nhiệt độ tương ứng để hạn chế quá nhiệt, hư hỏng.

Tính tải trọng tác dụng lên gối đỡ

Cần xác định tải hướng tâm từ trọng lượng cánh quạt và tải dọc trục do áp lực dòng khí. Từ đó chọn gối đỡ có khả năng chịu tải động và tải tĩnh phù hợp với điều kiện vận hành.

Đánh giá môi trường làm việc

Nếu quạt hoạt động trong môi trường nhiều bụi như xi măng, gỗ hoặc than, nên chọn gối đỡ có phớt chắn bụi tốt. Với môi trường ẩm hoặc có hóa chất, cần ưu tiên vật liệu vỏ và vòng bi có khả năng chống ăn mòn phù hợp.

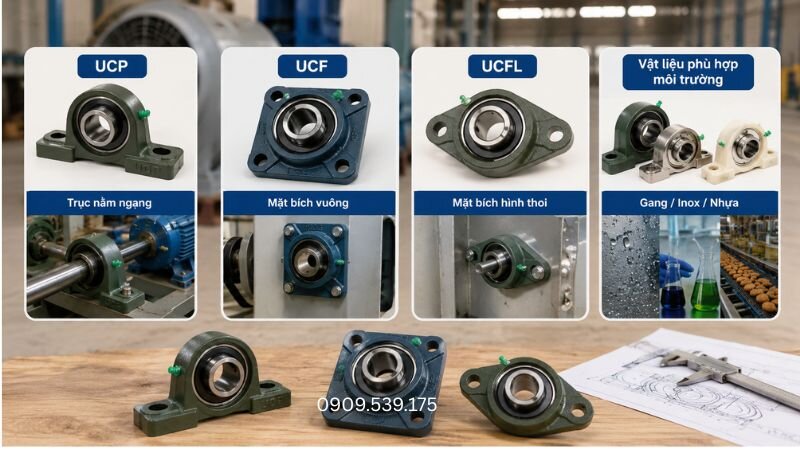

Lựa chọn loại gối đỡ phù hợp

Sau khi xác định đường kính trục, tốc độ quay và tải trọng, cần lựa chọn kiểu gối đỡ phù hợp với vị trí lắp đặt và môi trường làm việc. Một số loại thường dùng cho quạt công nghiệp gồm:

Gối đỡ UCP cho trục nằm ngang

Gối đỡ UCP phổ biến với quạt có trục nằm ngang. Loại này có chân đế chắc chắn, dễ lắp trên khung thép và phù hợp với nhiều loại quạt ly tâm, quạt hướng trục.

Gối đỡ UCF khi cần lắp mặt bích

Gối đỡ UCF có mặt bích vuông với 4 lỗ bắt vít, thích hợp lắp trên vách đứng hoặc mặt phẳng của vỏ quạt. Kiểu gối này giúp cố định trục chắc chắn trong không gian hạn chế.

Gối đỡ UCFL cho không gian hẹp

Gối đỡ UCFL có mặt bích hình thoi với 2 lỗ bắt vít, phù hợp với vị trí lắp đặt hẹp. Loại này thường được sử dụng cho quạt công suất nhỏ và trung bình.

Chọn vật liệu phù hợp với môi trường vận hành

Vỏ gối đỡ thường sử dụng gang đúc để đảm bảo độ cứng vững. Với môi trường ẩm, hóa chất hoặc yêu cầu vệ sinh cao như thực phẩm, có thể chọn gối đỡ bằng thép không gỉ hoặc nhựa kỹ thuật phù hợp.

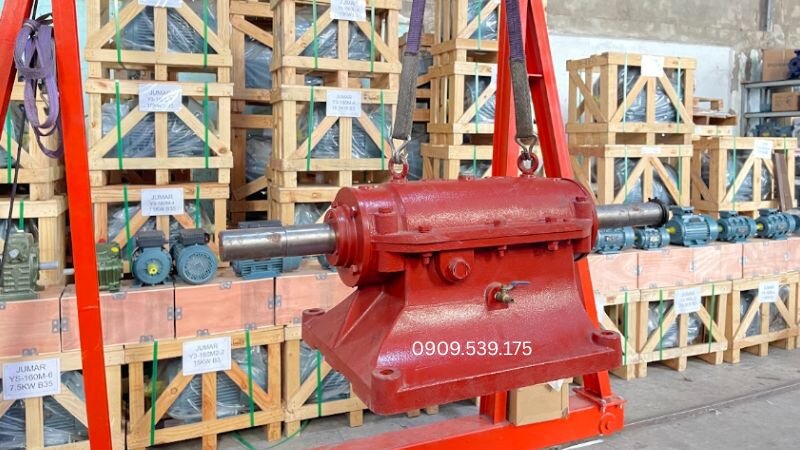

Những tiêu chí quan trọng khi chọn gối đỡ cho quạt công nghiệp

Để gối đỡ hoạt động ổn định và bền trong môi trường quạt công nghiệp, cần đánh giá đồng thời khả năng chịu tải, tốc độ quay và điều kiện bảo dưỡng. Một số tiêu chí quan trọng gồm:

Khả năng chịu tải của vòng bi

Vòng bi bên trong gối đỡ cần có tuổi thọ tính toán phù hợp với thời gian vận hành của quạt. Với hệ thống chạy liên tục 24/7, nên ưu tiên gối đỡ loại Heavy Duty để tăng độ bền và giảm thời gian bảo trì.

Tốc độ quay cho phép

Cần đối chiếu tốc độ quay thực tế của quạt với giới hạn tốc độ tối đa của gối đỡ. Nếu vượt quá mức cho phép, vòng bi dễ phát nhiệt, làm giảm chất lượng mỡ bôi trơn và gây kẹt trục.

Khả năng bôi trơn và tản nhiệt

Nên chọn gối đỡ có núm bơm mỡ thuận tiện cho việc bảo dưỡng. Với quạt làm việc ở nhiệt độ cao, gối đỡ cần có khả năng tản nhiệt tốt để duy trì nhiệt độ vòng bi ổn định.

Khả năng chống bụi và chống ẩm

Môi trường quạt công nghiệp thường có nhiều bụi và hơi ẩm. Vì vậy, cần chọn gối đỡ có phớt kín phù hợp để hạn chế bụi lọt vào bên trong, đồng thời giữ mỡ bôi trơn không bị rò rỉ.

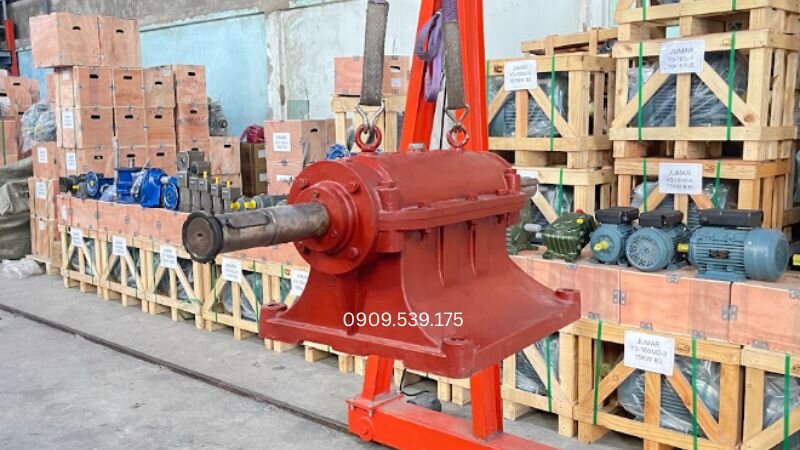

Kiểm tra sau khi lắp gối đỡ cho quạt công nghiệp

Sau khi lắp đặt hoàn chỉnh, cần kiểm tra lại độ đồng tâm, nhiệt độ và độ rung để đảm bảo gối đỡ làm việc ổn định. Các bước kiểm tra gồm:

Kiểm tra độ đồng tâm giữa hai gối đỡ

Đây là bước quan trọng để tránh trục quạt bị lệch hoặc chịu lực không đều. Dùng thước căn hoặc dây dọi kiểm tra, đảm bảo hai gối đỡ nằm thẳng hàng và trục không bị nghiêng.

Kiểm tra nhiệt độ khi vận hành

Sau khi chạy thử khoảng 1-2 giờ, dùng súng đo nhiệt kiểm tra nhiệt độ vỏ gối đỡ. Nếu nhiệt độ tăng cao bất thường, cần dừng máy để kiểm tra lại tình trạng bôi trơn, vòng bi và độ đồng tâm.

Theo dõi độ rung và tiếng ồn

Có thể sử dụng bút đo rung hoặc quan sát, lắng nghe trong quá trình vận hành. Tiếng kêu bất thường, rung mạnh hoặc tiếng rít có thể là dấu hiệu vòng bi bị lỗi, thiếu mỡ hoặc lắp đặt không đúng kỹ thuật.

Siết lại bu lông sau thời gian chạy thử

Sau vài ngày vận hành, cần kiểm tra lại các bu lông cố định gối đỡ. Nếu phát hiện lỏng, phải siết chặt đúng lực để tránh gối đỡ bị xê dịch do rung động của quạt.

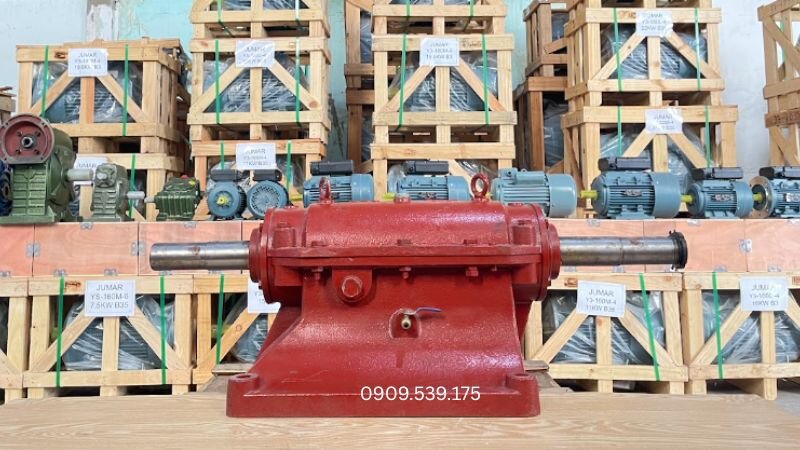

Các lỗi thường gặp khi chọn gối đỡ quạt công nghiệp

Việc chọn gối đỡ không phù hợp có thể làm tăng rung lắc, phát nhiệt và khiến vòng bi nhanh hư hỏng. Một số lỗi thường gặp cần tránh gồm:

Chọn sai kích thước lỗ gối đỡ

Không nên chỉ dựa vào đường kính trục mà bỏ qua dung sai lắp ghép. Trục quá lỏng dễ gây rung, trong khi lắp quá chặt có thể làm hỏng vòng bi.

Gối đỡ không đủ khả năng chịu tải

Gối đỡ có kích thước quá nhỏ sẽ không đáp ứng được tải trọng từ cánh quạt và lực hướng tâm. Khi làm việc lâu dài, vỏ gối có thể bị nứt hoặc vòng bi nhanh xuống cấp.

Không phù hợp với tốc độ quay

Dùng gối đỡ có giới hạn tốc độ thấp cho quạt chạy tốc độ cao có thể khiến vòng bi phát nhiệt, mỡ nhanh xuống cấp và làm giảm tuổi thọ thiết bị.

Bỏ qua điều kiện môi trường làm việc

Sử dụng gối đỡ tiêu chuẩn trong môi trường nhiều bụi, ẩm hoặc có hóa chất dễ khiến vòng bi bị nhiễm bẩn, rỉ sét và kẹt. Cần chọn loại có phớt và vật liệu phù hợp với môi trường thực tế.

Câu hỏi thường gặp

Kết luận

Việc chọn gối đỡ cho quạt công nghiệp cần dựa trên đường kính trục, tốc độ quay, tải trọng và điều kiện môi trường làm việc. Lựa chọn đúng gối đỡ, kết hợp lắp đặt và căn chỉnh đồng tâm chính xác sẽ giúp quạt vận hành êm, hạn chế rung lắc, giảm chi phí bảo trì và tránh dừng máy ngoài ý muốn. Ưu tiên sản phẩm chất lượng và bảo dưỡng định kỳ cũng giúp kéo dài tuổi thọ cho toàn bộ hệ thống.
