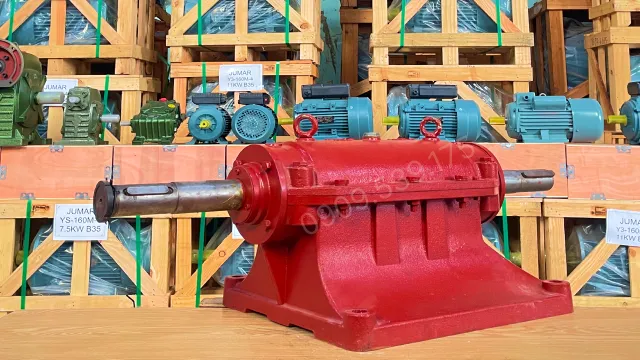

Gối đỡ quạt ly tâm 6310

Gối đỡ quạt ly tâm 6310 là bộ phận trung gian quan trọng trong hệ thống truyền động quạt ly tâm. Thiết bị có nhiệm vụ kết nối motor với cánh quạt, giúp truyền chuyển động ổn định và giảm rung lắc trong quá trình vận hành. Khi motor hoạt động, trục gối đỡ 6310 sẽ quay đồng bộ, truyền lực đến cánh quạt, đảm bảo hệ thống làm việc hiệu quả, bền bỉ và ổn định.

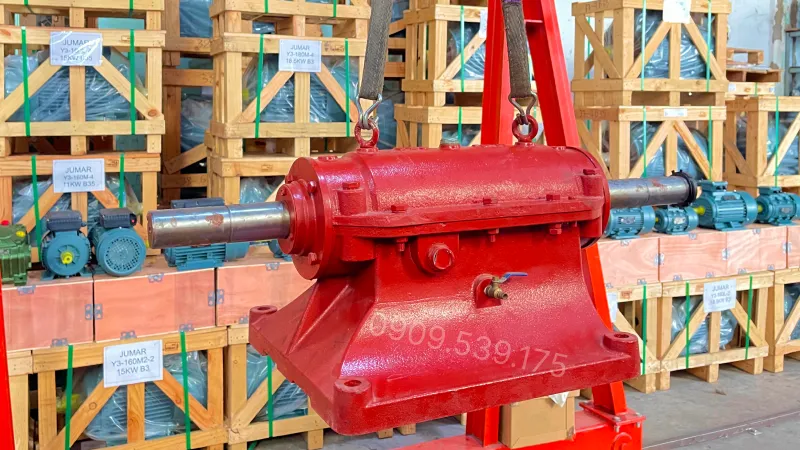

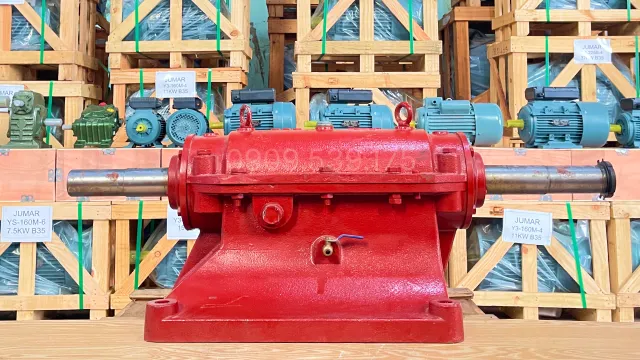

Thiết kế tổng quan bên ngoài gối đỡ quạt ly tâm 6310

Thiết kế tổng quan về dòng gối đỡ quạt ly tâm:

• Thân gối đỡ: Đúc từ gang chịu lực, có độ cứng cao, chịu tải tốt và bảo vệ các chi tiết bên trong.
• Trục gối đỡ: Gia công từ thép cường lực, đảm bảo độ đồng tâm cao, giúp truyền mô-men ổn định.
• Nắp chụp hai đầu: Bảo vệ vòng bi khỏi bụi bẩn, hơi ẩm và các tác nhân từ môi trường.
• Ốc châm dầu và ốc xả dầu: Được bố trí thuận tiện, giúp kiểm tra, châm dầu và thay dầu nhanh chóng trong quá trình bảo dưỡng.

•

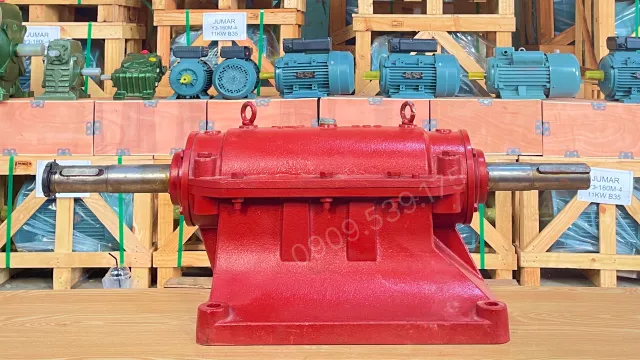

Cấu tạo bên ngoài của gối đỡ quạt ly tâm 6310

Gối đỡ quạt ly tâm 6310 có cấu tạo nhìn bên ngoài gồm vỏ gói đỡ và trục gối đỡ.

• Vỏ gối đỡ: Chế tạo từ gang đúc hoặc thép có độ cứng cao, giúp bảo vệ các chi tiết bên trong và chịu lực tốt trong quá trình vận hành.
• Ổ bi (bạc đạn): Đỡ trục quay, giảm ma sát và đảm bảo chuyển động êm ái, đồng thời chịu được tải trọng hướng kính và hướng trục.
• Trục truyền: Là chi tiết liên kết với cánh quạt thông qua khớp nối hoặc puly, có nhiệm vụ truyền mô-men xoắn từ động cơ đến quạt.
• Phớt làm kín: Có chức năng ngăn bụi bẩn, hơi ẩm và tạp chất xâm nhập vào ổ bi, đồng thời giữ dầu hoặc mỡ bôi trơn không bị rò rỉ.

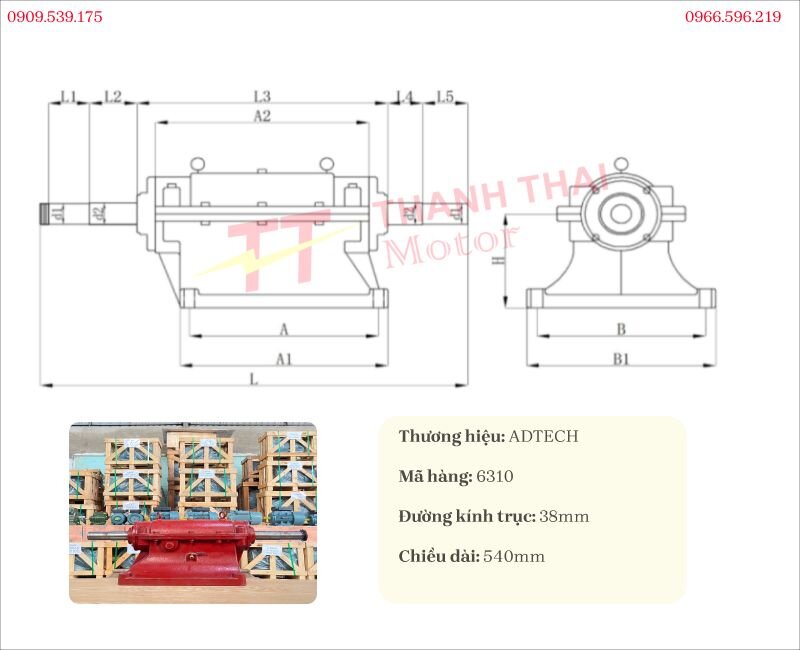

Thông số kỹ thuật của gối đỡ quạt ly tâm 6310

Sau đây là thông số của gối đỡ quạt ly tâm:

Thiết kế bên trong gối đỡ quạt ly tâm 6310

Chiều dài của gối đỡ 6310: 540mm.

Gối đỡ quạt ly tâm 6310 có kết cấu gồm:

• Vỏ gối đỡ bao bọc bên ngoài.
• Trục gối đỡ nối liền từ đầu bên này qua đầu bên kia.
• Bạc đạn.

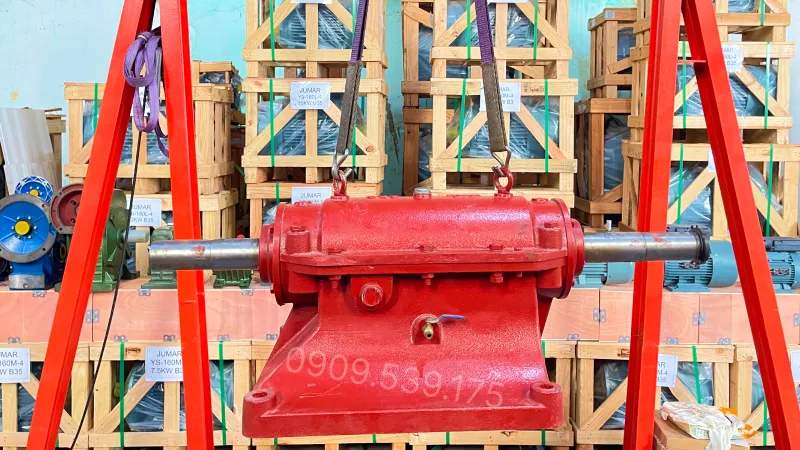

Chức năng của gối đỡ quạt ly tâm 6310

Khi hoạt động trong môi trường khắc nghiệt thì vấn đề ưu tiên là tản nhiệt cho động cơ và làm mát máy móc. Nên thông thường các nhà máy, xí nghiệp sẽ lắp thêm quạt ly tâm để làm mát. Chính vì vậy , gối đỡ sẽ là thiết bị ưu tiên hàng đầu trong việc kết nối giữa motor và quạt ly tâm, vì trong điều kiện môi trường không thể lắp quá dầy đặt được, nên sẽ lắp gối đỡ vào để việc lắp đặt, sử dụng được thoải mái hơn.

Cách sử dụng gối đỡ quạt ly tâm 6310

Vì là thiết bị đơn giản, nên gối đỡ quạt thổi khí trên 3.7kW có những lưu ý như sau:

• Chọn loại gối đỡ phù hợp với trục động cơ và quạt ly tâm.
• Chọn nơi lắp đặt ổn định.
• Đấu điện vào và cho motor hoạt động.

Khám phá video gối đỡ quạt ly tâm của Thành Thái Motor để tìm hiểu đặc điểm, ứng dụng và những lưu ý khi lắp đặt. Xem thêm video tổng hợp để cập nhật nhiều kinh nghiệm và kiến thức hữu ích về quạt ly tâm.
