Hướng dẫn cách lắp long đền sóng trong motor chuẩn kỹ thuật

Trong quá trình vận hành động cơ điện (motor điện), khe hở cơ khí trên trục rotor là nguyên nhân phổ biến gây rung lắc và phát ra tiếng ồn lớn. Để xử lý tình trạng này, long đền sóng được sử dụng để giữ ổn định vị trí vòng bi và hạn chế độ rơ dọc trục. Tuy chỉ là một chi tiết nhỏ nhưng nếu lắp sai vị trí, motor điện rất dễ bị nóng bi, rung mạnh hoặc nhanh hư hỏng. Bài viết này sẽ hướng dẫn cách lắp long đền sóng trong motor đúng kỹ thuật, đồng thời chia sẻ các lưu ý quan trọng giúp bảo vệ hệ thống động cơ điện vận hành ổn định hơn.

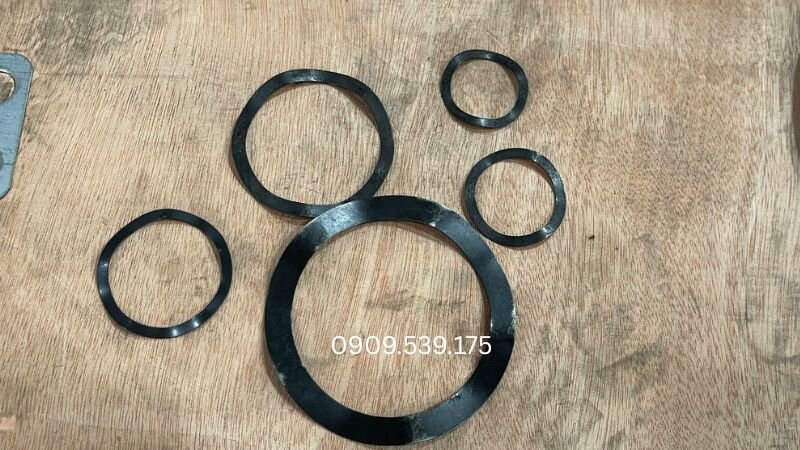

Long đền sóng trong motor là gì? Tác dụng kỹ thuật

Long đền sóng là một linh kiện cơ khí có tính đàn hồi, được lắp trong motor điện nhằm tạo lực ép ổn định lên vòng bi và giữ rotor hoạt động cân bằng trong quá trình vận hành.

Tác dụng 1: Khử độ rơ dọc trục

• Long đền sóng tạo lực tì lên vòng bi giúp hạn chế hiện tượng trôi trục, giữ rotor ổn định và giảm rung lắc khi động cơ điện công nghiệp hoạt động. Ngay cả các dòng mô tơ điện 220v hoặc motor điện 220v công suất nhỏ cũng sử dụng chi tiết này để tăng độ ổn định cơ khí.

Tác dụng 2: Bù trừ giãn nở nhiệt

• Khi motor điện vận hành liên tục, trục rotor và các chi tiết kim loại sẽ nóng lên và giãn nở. Long đền sóng có khả năng đàn hồi và co giãn theo nhiệt độ, giúp tránh hiện tượng ép cứng vòng bi gây nóng máy hoặc kẹt trục.

Tác dụng 3: Chống xoay ca ngoài vòng bi

• Lực đàn hồi từ long đền sóng giúp vành ngoài vòng bi bám chặt vào hốc nắp máy, giảm ma sát trượt và hạn chế tiếng ồn cơ khí phát sinh trong quá trình motor hoạt động.

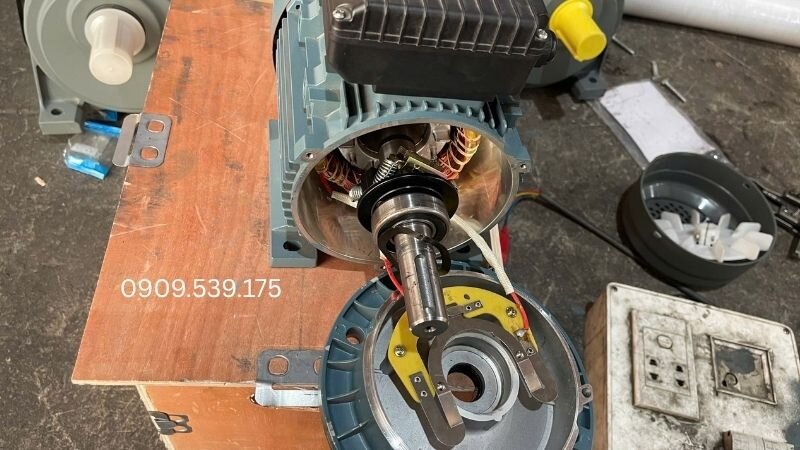

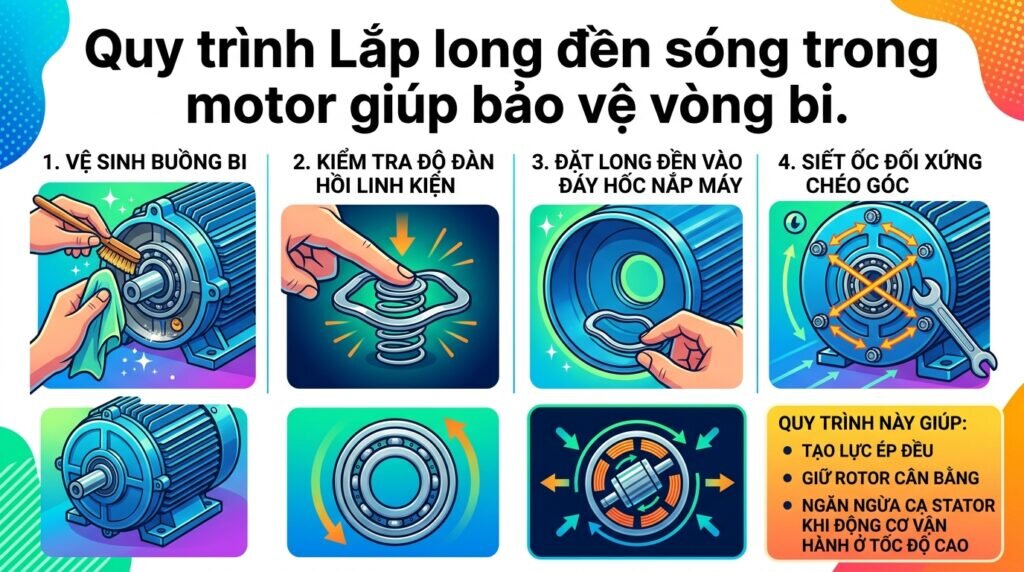

Quy trình cách lắp long đền sóng trong motor chuẩn kỹ thuật

Việc thực hiện cách lắp long đền sóng trong motor đúng cách sẽ giúp long đền sóng tạo lực ép ổn định lên vòng bi, giữ rotor cân bằng và hạn chế rung lắc trong suốt quá trình động cơ điện nhập khẩu vận hành. Đây cũng là kỹ thuật quan trọng giúp giảm tiếng ồn cơ khí, bảo vệ vòng bi và tăng độ bền cho hệ thống động cơ điện.

Bước 1: Vệ sinh buồng bi

Lau sạch toàn bộ mỡ cũ, mạt sắt và rỉ sét bên trong hốc chứa vòng bi trước khi lắp ráp. Đảm bảo bề mặt đáy hốc phải phẳng, sạch và không còn dị vật để long đền sóng có thể tạo lực ép đều lên vòng bi. Đây là thao tác cơ bản nhưng rất quan trọng khi sửa motor điện pha 220v hoặc các dòng động cơ điện 3 pha công nghiệp.

Bước 2: Kiểm tra linh kiện

Đo lại đường kính ngoài của long đền sóng để đảm bảo linh kiện lọt vừa và ôm sát hốc nắp máy. Đồng thời kiểm tra độ đàn hồi thực tế, loại bỏ ngay các long đền bị nứt, gãy, xẹp hoặc biến dạng do nhiệt. Một linh kiện đạt chuẩn sẽ giúp rotor vận hành ổn định hơn và tạo cảm giác êm như trên các dòng motor điện tốt nhất hiện nay.

Bước 3: Đặt long đền vào vị trí

Đặt long đền sóng nằm phẳng dưới đáy hốc nắp máy đúng theo chiều thiết kế kỹ thuật. Có thể bôi một lớp mỡ bò mỏng để giữ long đền không bị rơi lệch khi úp nắp vào rotor. Trong quá trình thao tác cần tránh làm cong méo linh kiện vì sẽ ảnh hưởng trực tiếp đến lực đàn hồi và khả năng khử độ rơ dọc trục.

Bước 4: Đóng nắp và siết ốc ép trục

Đưa nắp máy vào đúng vị trí trên trục rotor và tiến hành siết bu-lông theo phương pháp đối xứng chéo góc để lực ép phân bố đều quanh thân máy. Quá trình siết cần thực hiện từ từ để long đền sóng được nén đúng lực căng tiêu chuẩn, giúp rotor quay ổn định và hạn chế tình trạng cạ stator khi motor hoạt động ở tốc độ cao.

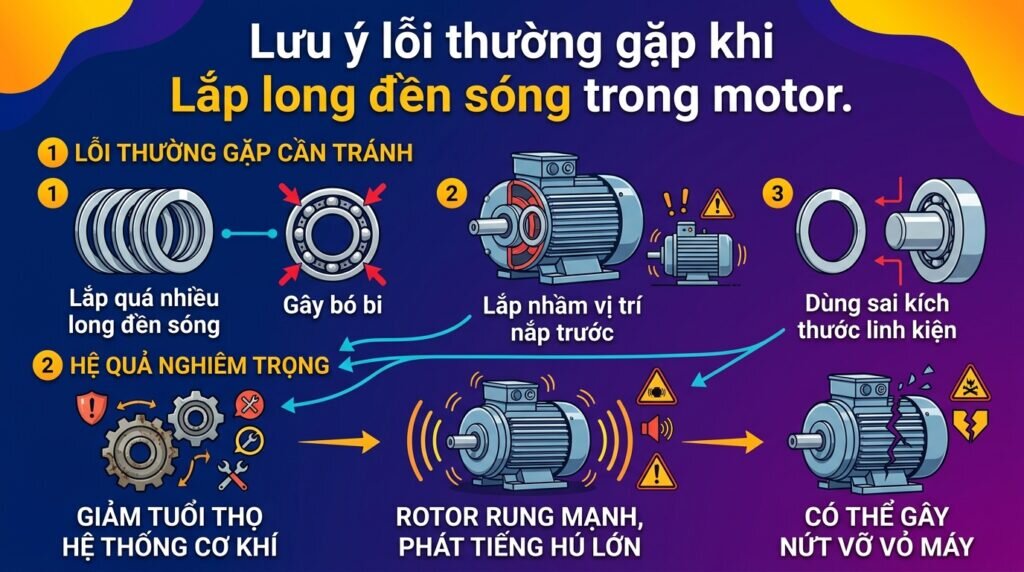

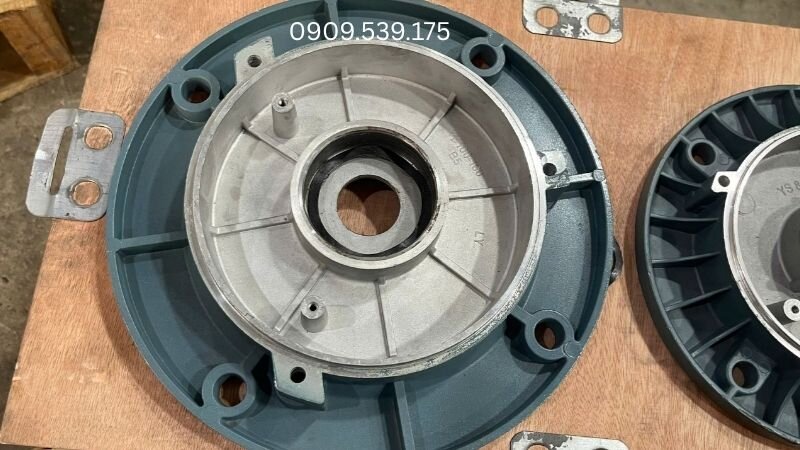

Các lỗi kỹ thuật thường gặp khi thao tác

Trong quá trình lắp long đền sóng cho mô tơ điện công nghiệp chỉ cần sai lệch nhỏ về vị trí hoặc lực ép cũng có thể làm vòng bi nhanh hư hỏng, rotor rung lắc và ảnh hưởng trực tiếp đến độ bền của toàn bộ hệ thống cơ khí.

• Lắp nhiều long đền chồng lên nhau: Lực nén quá lớn làm bó cứng vòng bi, sinh nhiệt, hỏng bi. Lỗi này gây tốn chi phí mua motor điện mới.
• Lắp nhầm sang nắp trước (đầu kéo tải): Làm trục thụt thò khi mang tải, hỏng puly, gãy khớp nối. Với động cơ điện giá rẻ, vỏ gang kém chịu lực dễ nứt vỡ.
• Quên lắp hoặc làm rơi long đền: Gây tiếng kêu kim loại lớn khi khởi động, đảo chiều. Người dùng phải mang đến cơ sở bán motor điện hoặc bán động cơ điện để thợ kiểm tra và tháo lắp lại.
• Lắp long đền bị lệch tâm: Long đền không ép đều lên vòng bi làm rotor rung mạnh, phát tiếng hú lớn và nhanh mòn hốc bi trên nắp máy.
• Dùng sai kích thước long đền: Long đền quá nhỏ hoặc quá lớn đều làm giảm lực đàn hồi tiêu chuẩn, khiến motor điện hoạt động không ổn định và nhanh hỏng vòng bi.

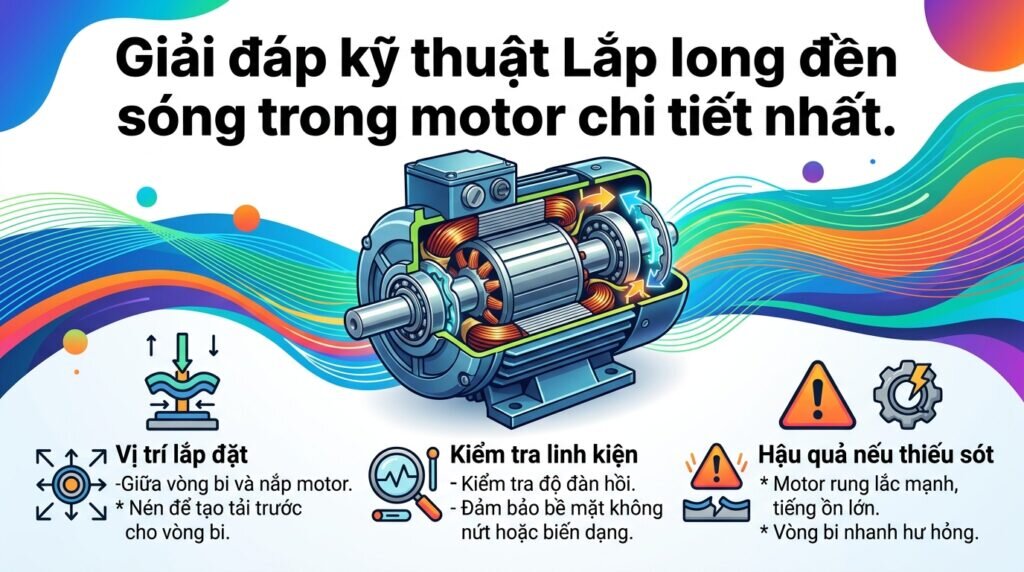

Câu hỏi thường gặp

Kết luận

Lắp long đền sóng đúng vị trí và đúng thông số kỹ thuật là yếu tố quan trọng giúp duy trì tuổi thọ vòng bi, giảm rung lắc và giữ rotor vận hành êm ái trong suốt quá trình hoạt động của motor điện. Sau mỗi lần tháo rã hoặc đại tu mô tơ điện, nên thay mới long đền sóng để đảm bảo lực đàn hồi luôn đạt tiêu chuẩn, tránh phát sinh độ rơ cơ khí gây ảnh hưởng đến toàn bộ hệ thống truyền động. Thực hiện đúng kỹ thuật sẽ giúp động cơ điện vận hành ổn định hơn, hạn chế hư hỏng và duy trì hiệu suất làm việc lâu dài.
