Cách phân biệt nắp trước và nắp sau motor điện chuẩn kỹ thuật
Trong quá trình sửa chữa và bảo dưỡng động cơ điện (motor điện), cách phân biệt nắp trước và nắp sau motor là rất quan trọng để tránh lắp sai vị trí, gây ảnh hưởng đến khả năng vận hành của thiết bị. Tuy nhiên, nhiều người mới vẫn thường nhầm lẫn giữa hai bộ phận này do cấu tạo khá tương đồng. Bài viết dưới đây, Thành Thái Motor sẽ hướng dẫn bạn cách phân biệt nắp trước và nắp sau motor một cách đơn giản và chính xác nhất.

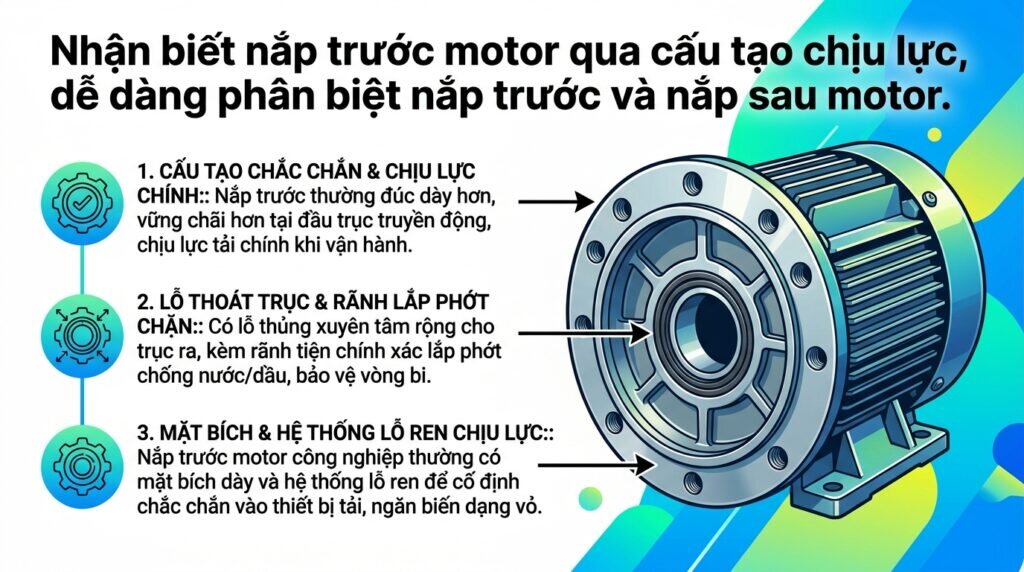

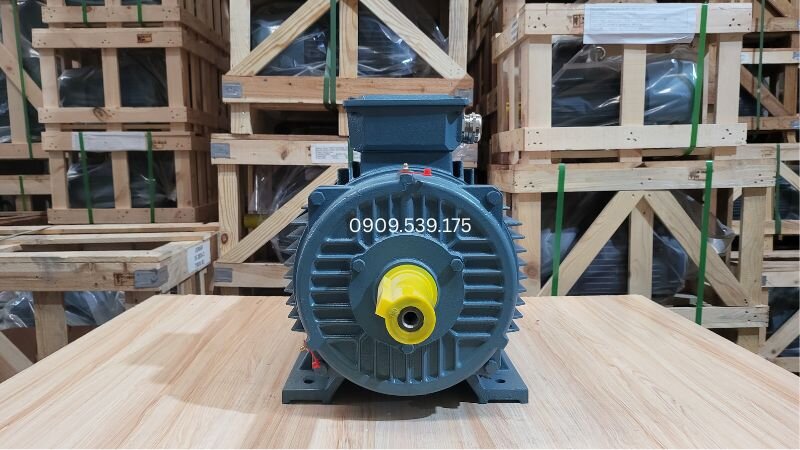

Đặc điểm nhận dạng nắp trước motor
Nắp trước motor thường là bộ phận chịu lực chính tại đầu trục truyền động nên sẽ có cấu tạo chắc chắn hơn, giúp kỹ thuật viên dễ dàng nhận biết trong quá trình lắp ráp và bảo dưỡng động cơ điện.
Lỗ thoát trục và rãnh lắp phớt chặn
Nắp trước luôn có lỗ thủng xuyên tâm với đường kính rộng để trục ra của motor điện đi qua dễ dàng. Bên trong nắp thường có các rãnh tiện chính xác để lắp phớt chắn nước hoặc chắn dầu, giúp bảo vệ vòng bi không bị ngấm chất lỏng từ môi trường bên ngoài.
Mặt bích và hệ thống lỗ ren chịu lực
Các dòng động cơ điện công nghiệp thường có nắp trước được đúc dày hơn kèm theo các lỗ ren để lắp mặt bích. Thiết kế này giúp cố định máy vào thiết bị tải một cách chắc chắn, không làm biến dạng vỏ khi vận hành trong điều kiện tải nặng kéo dài.

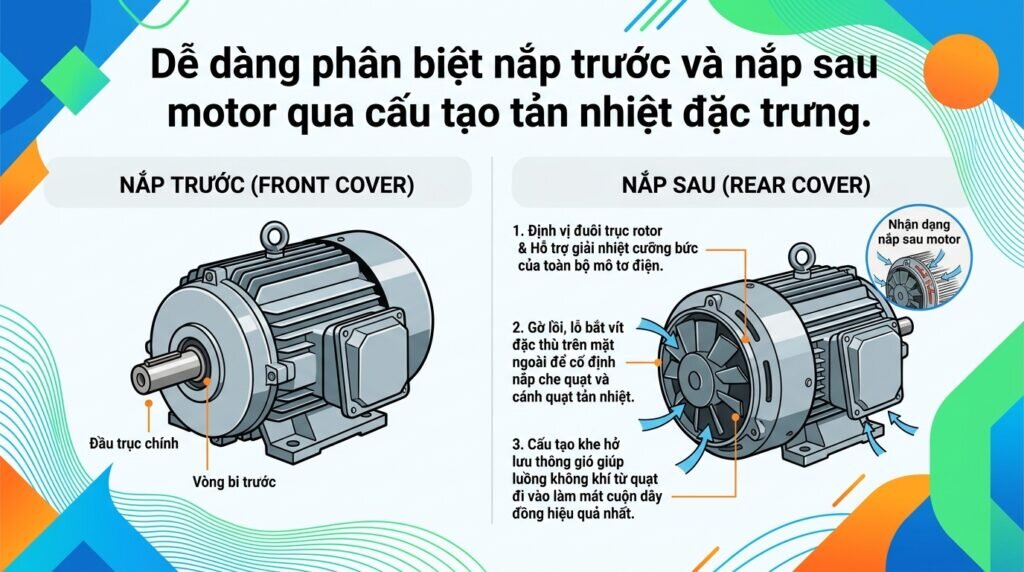

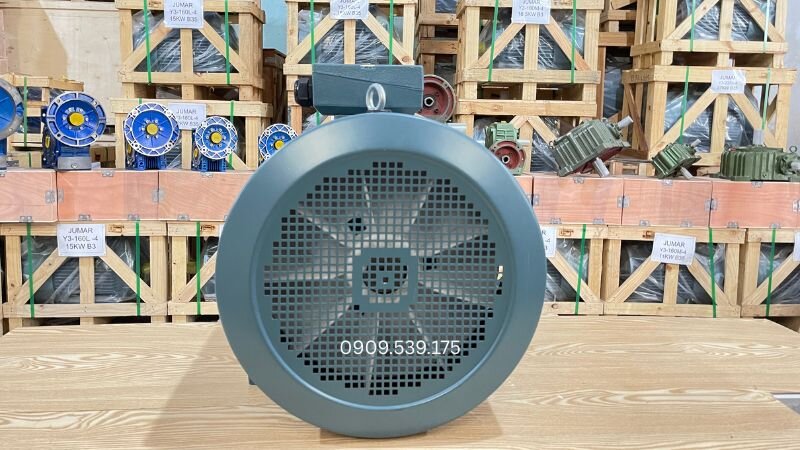

Đặc điểm nhận dạng nắp sau motor
Nắp sau đóng vai trò định vị đuôi trục rotor và hỗ trợ cho hệ thống giải nhiệt cưỡng bức của toàn bộ mô tơ điện.
Vị trí lắp nắp che quạt tản nhiệt
Mặt ngoài của nắp sau thường có các gờ lồi hoặc lỗ bắt vít nhỏ để cố định nắp che quạt và cánh quạt tản nhiệt. Đây là dấu hiệu dễ nhận thấy nhất của các dòng motor điện công nghiệp khi quan sát thiết bị từ phía đối diện với đầu trục chính.
Cấu tạo khe hở lưu thông gió
Nắp sau được thiết kế các rãnh hở đặc thù giúp luồng không khí từ quạt đi vào làm mát các cuộn dây đồng hiệu quả nhất. Đối với dòng motor điện pha 220v, các khe gió này được tính toán kỹ về lưu lượng để tối ưu nhiệt độ vận hành mà không gây tiếng ồn lớn.

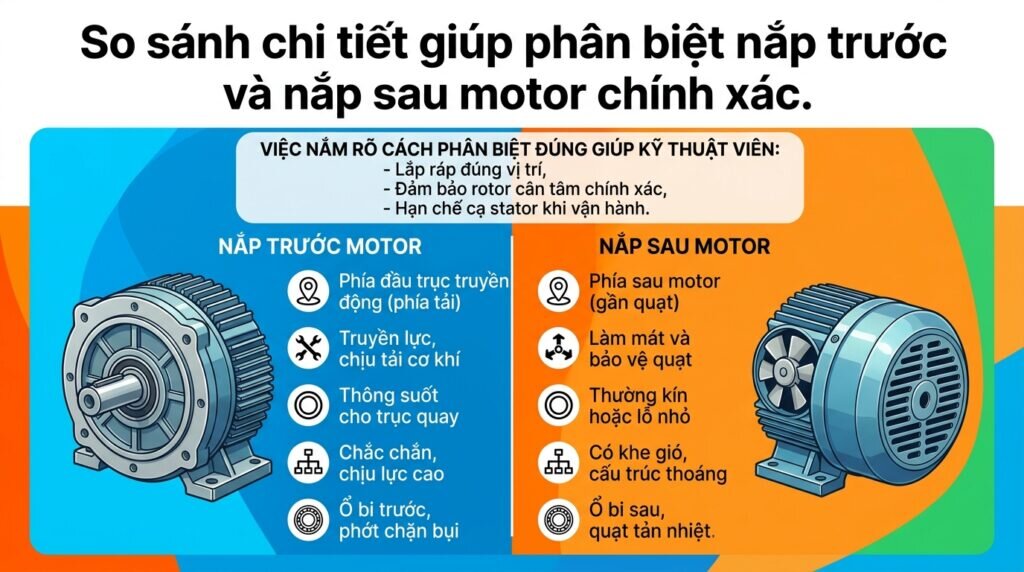

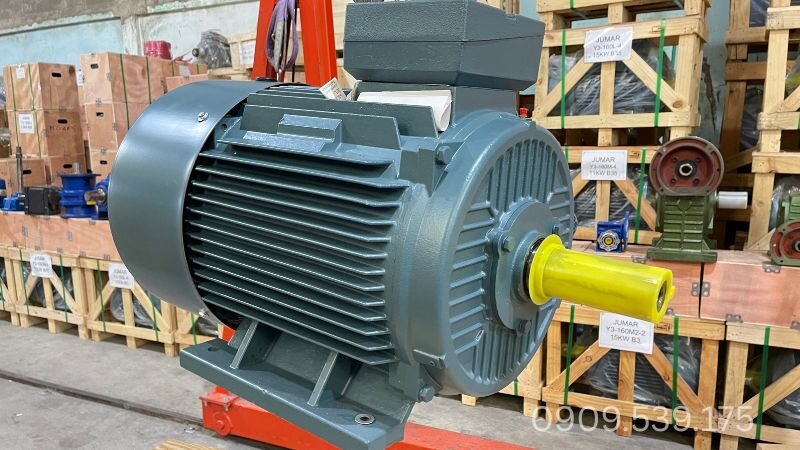

Cách phân biệt nắp trước và nắp sau motor
Việc nắm rõ cách phân biệt nắp trước và nắp sau motor giúp kỹ thuật viên lắp ráp đúng vị trí, đảm bảo rotor cân tâm chính xác và hạn chế tình trạng cạ stator khi vận hành.
| Tiêu chí | Nắp trước motor | Nắp sau motor |
| Vị trí | Đầu trục truyền động (phía tải) | Phía sau motor (gần quạt) |
| Chức năng chính | Truyền lực, chịu tải cơ khí | Làm mát và bảo vệ quạt |
| Lỗ tâm | Thông suốt cho trục quay | Thường kín hoặc lỗ nhỏ |
| Kết cấu | Chắc chắn, chịu lực cao | Có khe gió, cấu trúc thoáng |
| Bộ phận đi kèm | Ổ bi trước, phớt chặn bụi | Ổ bi sau, quạt tản nhiệt |

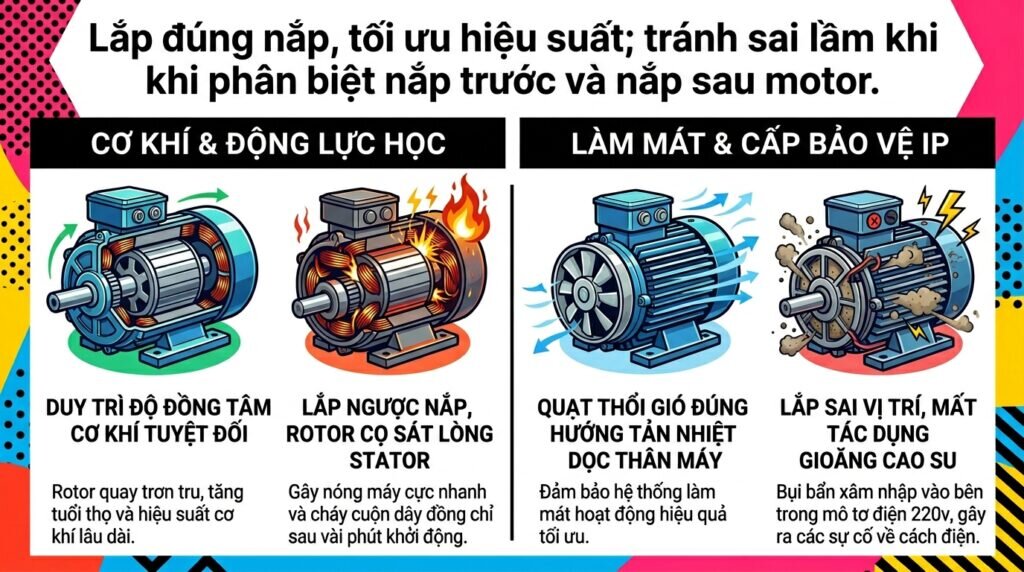

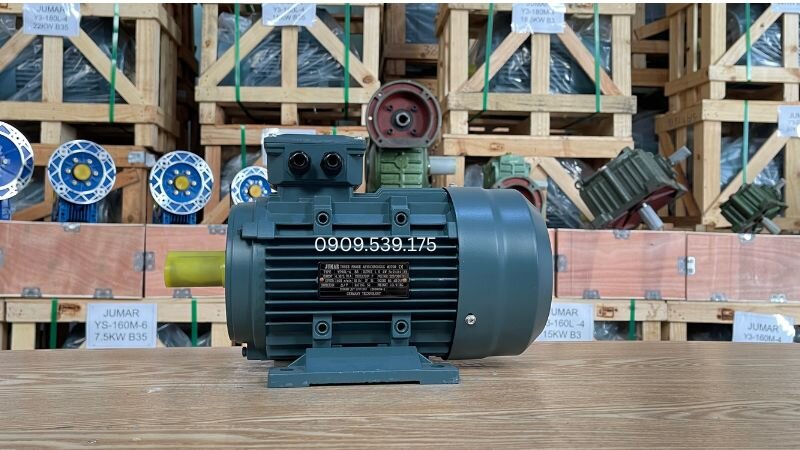

Tầm quan trọng của việc lắp đúng vị trí nắp máy
Lắp sai vị trí nắp máy không chỉ gây khó khăn cho việc gắn cánh quạt mà còn tiềm ẩn nhiều rủi ro phá hủy cấu trúc cơ khí của thiết bị.
Duy trì độ đồng tâm cơ khí tuyệt đối
Nếu lắp ngược nắp, rotor sẽ bị cọ sát vào lòng stator gây nóng máy và cháy cuộn dây đồng chỉ sau vài phút khởi động. Điều này đặc biệt quan trọng khi vận hành một chiếc motor điện tốt nhất nhằm duy trì hiệu suất và độ bền cơ khí lâu dài.
Đảm bảo khả năng làm mát và cấp bảo vệ IP
Lắp đúng nắp giúp hệ thống quạt thổi gió đi đúng hướng tản nhiệt dọc theo thân máy. Việc lắp sai sẽ làm mất tác dụng của các gioăng cao su, khiến bụi bẩn xâm nhập vào bên trong mô tơ điện 220v và gây ra các sự cố về cách điện.

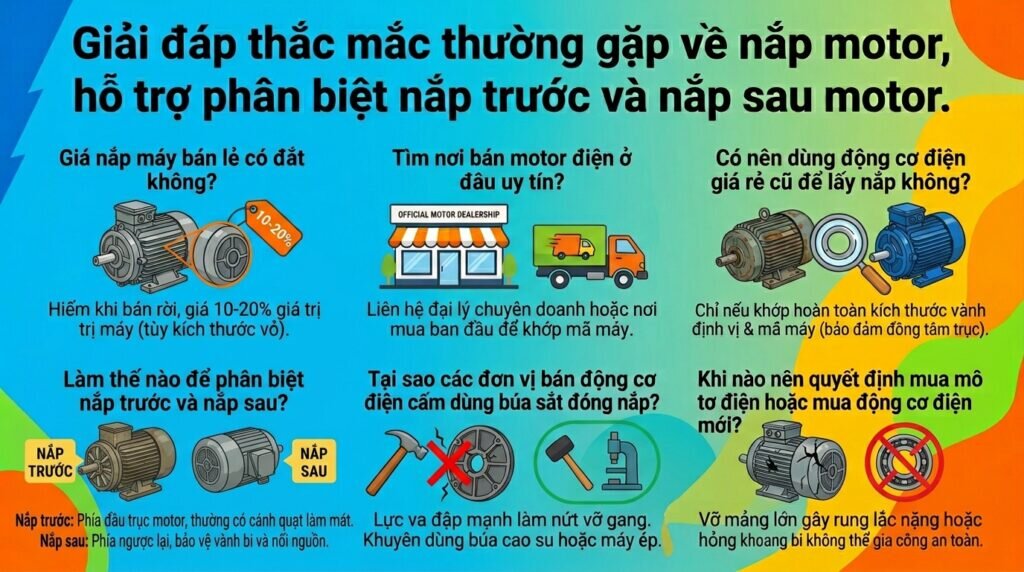

Câu hỏi thường gặp
Giá nắp máy bán lẻ có đắt không?
Thông thường linh kiện này ít bán rời, chi phí chiếm khoảng 10-20% giá trị máy tùy theo kích thước vỏ.
Tìm nơi bán motor điện ở đâu uy tín?
Bạn nên liên hệ các đại lý chuyên bán motor điện hoặc nơi đã mua motor điện để đặt hàng linh kiện khớp mã máy.
Có nên dùng động cơ điện giá rẻ cũ để lấy nắp không?
Chỉ thực hiện nếu kích thước vành định vị và mã máy khớp hoàn toàn để đảm bảo độ đồng tâm trục.
Tại sao các đơn vị bán động cơ điện cấm dùng búa sắt đóng nắp?
Lực va đập mạnh làm nứt vỡ gang, các cơ sở bán mô tơ điện khuyên dùng búa cao su hoặc máy ép chuyên dụng.
Khi nào nên quyết định mua mô tơ điện hoặc mua động cơ điện mới?
Khi nắp vỡ mảng lớn gây rung lắc nặng hoặc hỏng khoang vòng bi mà không thể gia công phục hồi an toàn.
Kết luận
Dù sử dụng động cơ điện giá rẻ hay máy cao cấp, việc lắp ráp đồng tâm là bắt buộc. Khách hàng nên liên hệ các đơn vị chuyên bán mô tơ điện uy tín để được hỗ trợ kỹ thuật, phụ tùng chuẩn xác và mua motor điện. Việc mua động cơ điện chính hãng giúp bạn dễ dàng thay thế linh kiện nắp máy khi có sự cố hỏng hóc xảy ra.
