Việc lắp ráp hai nắp máy không cân xứng thường dẫn đến hiện tượng rotor tì vào lõi thép gây hư hỏng cuộn dây bên trong. Bài viết này hướng dẫn chi tiết quy trình kiểm tra bề mặt và thao tác siết bu lông để đạt được sự cân bằng cơ khí tuyệt đối. Áp dụng đúng cách lắp nắp motor song song sẽ giúp thiết bị vận hành êm ái, ngăn ngừa hiện tượng bó trục và kéo dài tuổi thọ cho hệ thống.

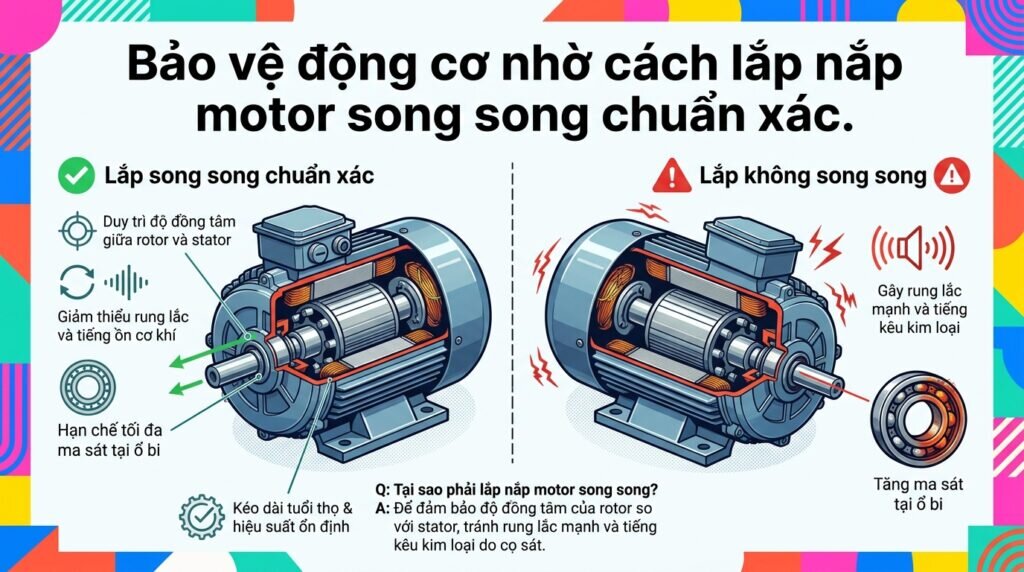

Tại sao cần thực hiện cách lắp nắp motor song song
Đảm bảo sự song song giữa nắp trước và nắp sau là yếu tố quyết định đến độ đồng tâm của rotor so với lòng stator của động cơ điện (motor điện). Nếu nắp máy bị nghiêng, dù chỉ là vài cm, lực từ trường khi có điện sẽ không đều, gây ra rung lắc mạnh và tiếng kêu kim loại do bị cọ sát với nhau.
Điều này làm cho ổ bi của motor điện nhanh chóng bị mài mòn, dẫn đến hư hỏng hoàn toàn phần cơ sau một thời gian ngắn vận hành. Việc lắp ráp chuẩn xác giúp giảm thiểu ma sát không đáng có và duy trì hiệu suất làm việc ổn định nhất cho thiết bị.

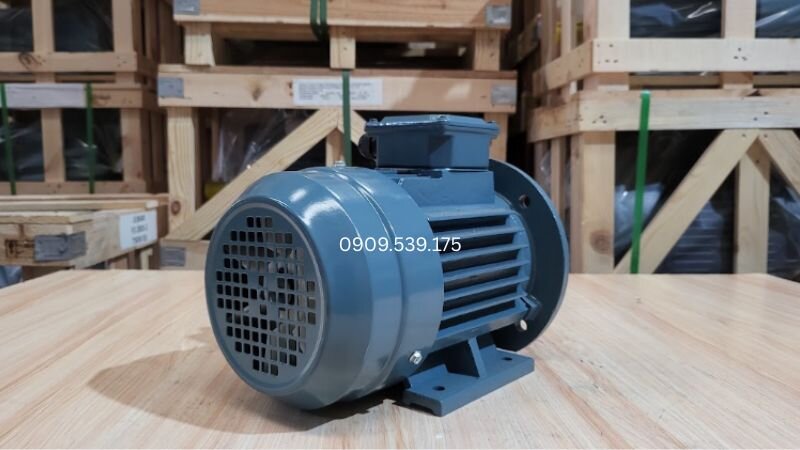

Lắp nắp motor song song quyết định đến độ đồng tâm của rotor so với lòng stator.
Chuẩn bị dụng cụ và kiểm tra bề mặt
Việc chuẩn bị kỹ lưỡng các thiết bị đo đạc và vệ sinh sạch sẽ các điểm tiếp xúc giúp quy trình lắp nắp diễn ra thuận lợi hơn.
Dụng cụ hỗ trợ lắp ráp
Kỹ thuật viên cần chuẩn bị búa cao su, thước lá và các thanh ren định vị để dẫn hướng cho nắp vào thân mô tơ điện. Đối với các hệ thống động cơ điện công nghiệp có kích thước lớn, bạn cần sử dụng thêm cảo hoặc thiết bị ép thủy lực để kiểm soát lực tác động đồng đều lên vành nắp.
Kiểm tra tình trạng vành định vị
Cần sử dụng giấy nhám mịn để loại bỏ rỉ sét và ba via bám trên vành định vị của motor điện công nghiệp. Bề mặt vành tiếp xúc phải phẳng và sạch hoàn toàn thì nắp mới có thể áp sát vào thân máy mà không bị hiện tượng vênh hoặc hở khe hở không khí.

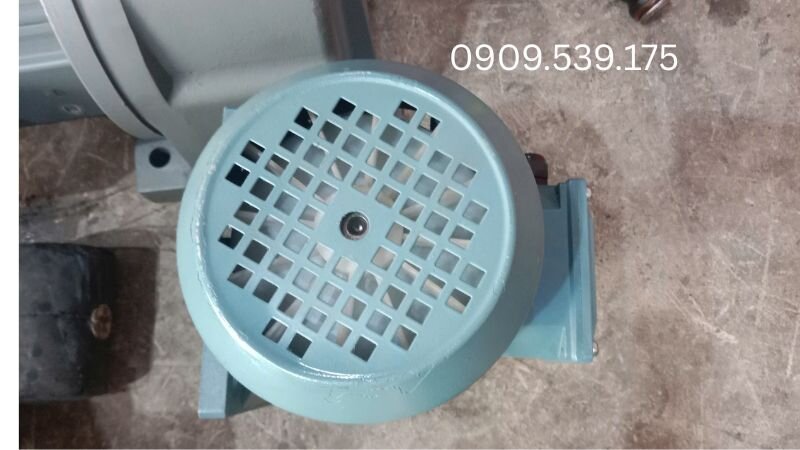

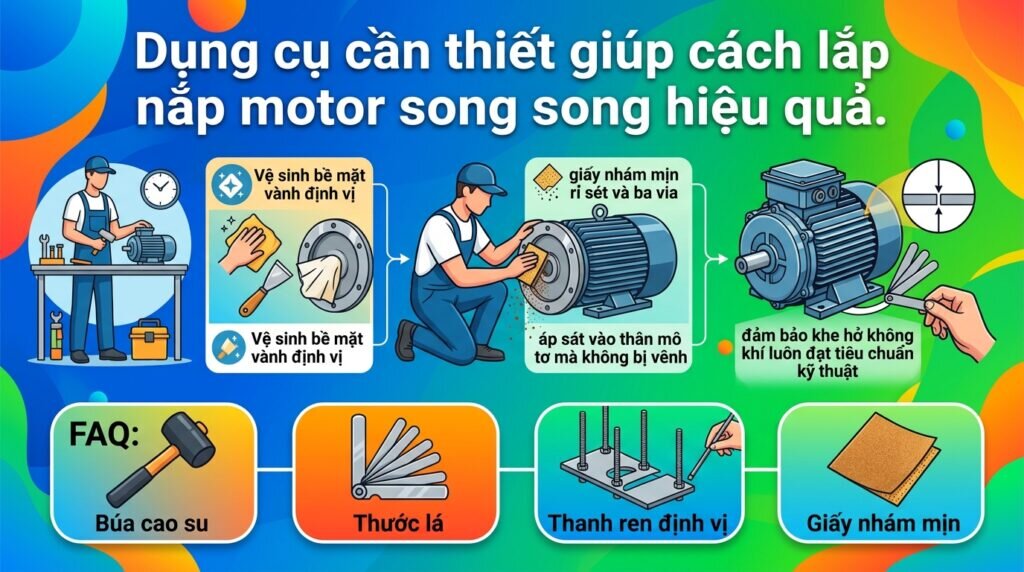

Chuẩn bị dụng cụ kiểm tra bề mặt
Quy trình 4 bước cách lắp nắp motor song song
Tuân thủ đúng trình tự các bước dưới đây sẽ giúp kỹ thuật viên kiểm soát tốt độ cân bằng của nắp máy trong suốt quá trình ép vào thân.
Bước 1: Định vị nắp vào thân stator
Đưa nắp máy luồn qua trục và căn chỉnh các lỗ bu lông sao cho khớp hoàn toàn với lỗ ren trên thân mô tơ điện 220v. Cần đảm bảo nắp đã vào khớp sơ bộ với vành định vị của motor điện 220v trước khi bắt đầu tác động lực mạnh bằng dụng cụ cầm tay. Việc định vị đúng ngay từ đầu sẽ giúp hạn chế tình trạng lệch tâm rotor và tránh làm sứt mẻ mép nắp trong quá trình lắp ráp.
Bước 2: Đóng nắp đối xứng qua tâm
Sử dụng búa cao su gõ nhẹ theo các cặp điểm đối xứng 180 độ xung quanh chu vi nắp. Khi thực hiện mua motor, người dùng nên kiểm tra kỹ độ tinh xảo của vành nắp vì nếu gia công kém sẽ rất khó vào đều, do đó cần ưu tiên mua motor điện (mua mô tơ điện) tại các đơn vị phân phối có uy tín về chất lượng vỏ đúc. Thao tác gõ cần thực hiện đều tay và nhẹ lực để nắp vào song song với thân máy, tránh hiện tượng nghiêng lệch làm rotor cạ stator.
Bước 3: Siết bu lông nắp theo hình sao
Luồn tất cả các bu lông vào đúng vị trí và tiến hành siết dần từng cặp bu lông đối diện nhau theo sơ đồ hình sao để lực ép phân bố đồng đều trên toàn bộ bề mặt nắp motor. Phương pháp này giúp hai nắp vào song song với thân stator, hạn chế tình trạng lệch tâm rotor và tránh hiện tượng cạ stator khi động cơ vận hành ở tốc độ cao.
Bước 4: Kiểm tra độ quay tự do của trục
Sau khi hoàn thành cách lắp nắp motor song song, kỹ thuật viên dùng tay xoay trục để xác nhận không có điểm kẹt hay tiếng cọ xát cơ khí. Một chiếc motor điện tốt nhất phải đạt được độ quay trơn hoàn toàn, không có cảm giác bị nặng tay tại bất kỳ vị trí nào trong vòng quay. Nếu phát hiện hiện tượng cạ nhẹ hoặc quay không đều, cần tháo kiểm tra lại vị trí hai nắp motor trước khi cấp điện chạy thử.

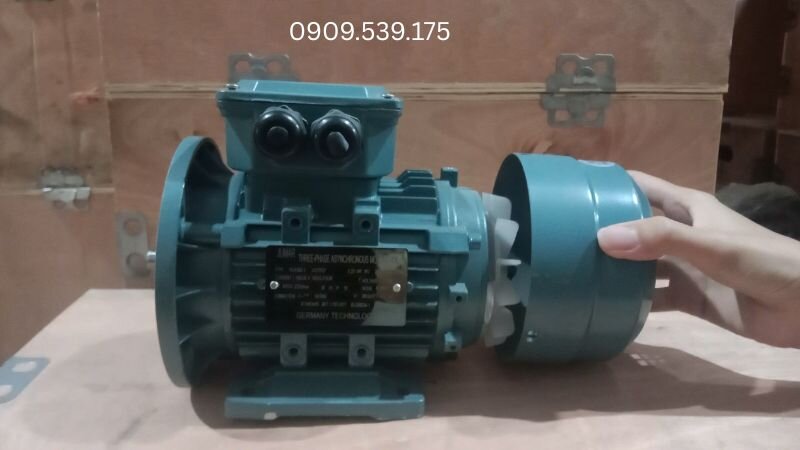

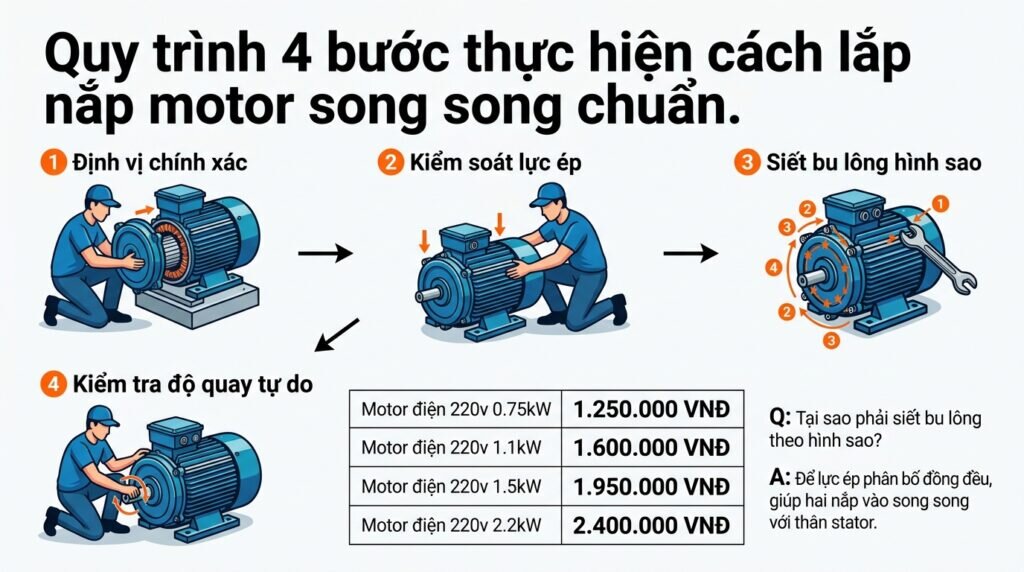

Quy trình 4 bước cách lắp nắp motor song song.

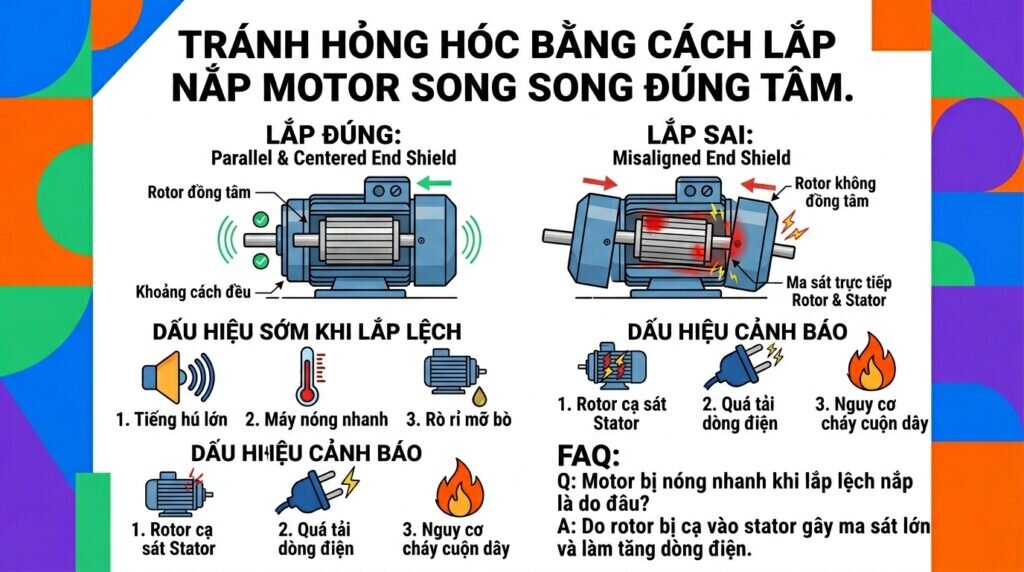

Các dấu hiệu nhận biết nắp motor bị lắp lệch
Nếu nắp motor không được lắp song song và đúng tâm, motor điện pha 220v thường sẽ phát ra tiếng hú lớn, rung mạnh và thân máy nóng lên rất nhanh ngay cả khi chạy không tải. Nguyên nhân là do rotor bị lệch tâm và cạ nhẹ vào stator trong quá trình quay.
Đối với các dòng động cơ điện nhập khẩu, tình trạng nắp lệch còn có thể gây rò rỉ mỡ bò tại vị trí phớt chặn dầu do trục bị vặn hoặc mất cân bằng cơ khí. Nếu tiếp tục vận hành lâu dài, vòng bi sẽ nhanh hư hỏng, rotor bị mài mòn và làm giảm đáng kể tuổi thọ của toàn bộ motor điện.

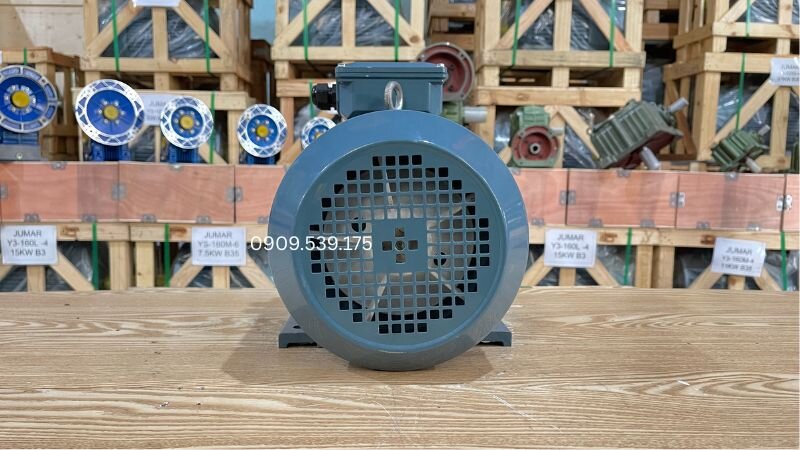

Nhận biết nắp motor bị lệch

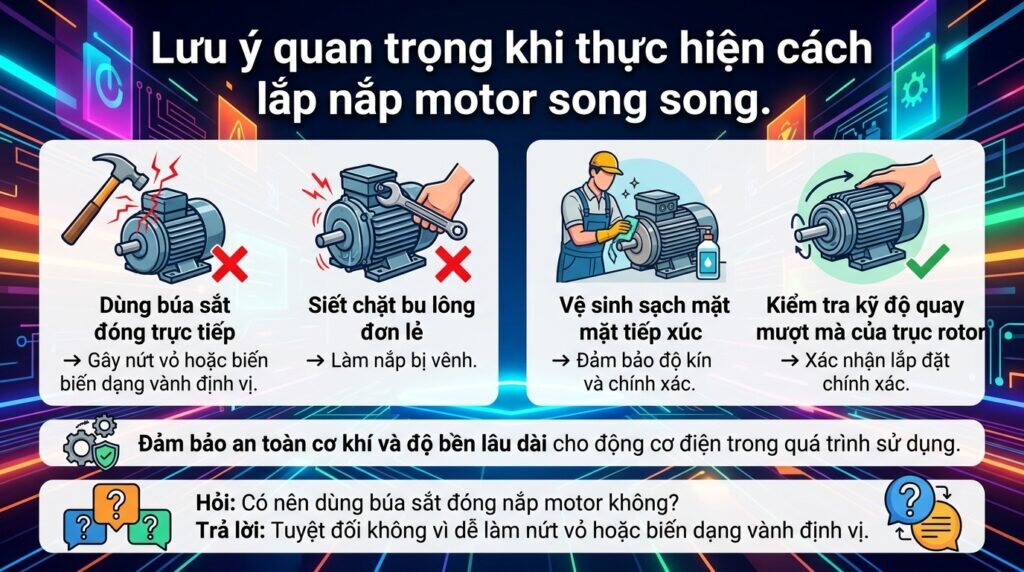

Những lưu ý cần tránh khi lắp nắp motor
Trong quá trình thực hiện cách lắp nắp motor song song, người thợ cần tránh các sai sót kỹ thuật dưới đây để đảm bảo rotor không bị lệch tâm và motor vận hành ổn định hơn.
Không nên dùng búa sắt đóng trực tiếp vào nắp motor vì dễ làm nứt vỏ hoặc biến dạng vành định vị.
Đừng siết chặt một bu lông trước rồi mới siết các bu lông còn lại vì dễ làm nắp bị lệch tâm.
Vệ sinh sạch sẽ không để bụi bẩn hoặc dị vật nằm giữa mặt tiếp xúc của nắp và thân stator.
Kiểm tra nắp trước và nắp sau motor vì có thể làm sai lệch kết cấu chịu lực và hệ thống làm mát.
Kiểm tra độ quay tự do của trục rotor nếu trục quay mượt rồi hãy cấp điện chạy thử.
Không cố ép nắp bằng lực mạnh nếu vành định vị chưa vào đúng khớp với thân motor.
Không bỏ qua việc kiểm tra khe hở rotor – stator sau khi hoàn tất cách lắp nắp motor song song để tránh hiện tượng cạ rotor khi vận hành.

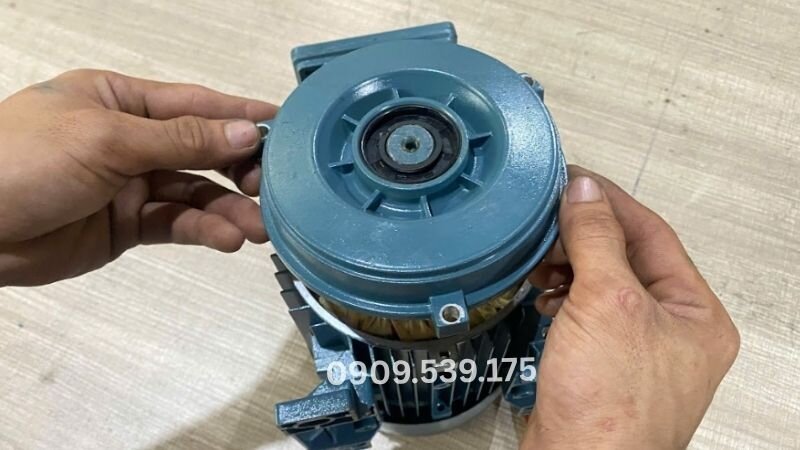

Những lưu ý cần tránh khi lắp nắp motor.

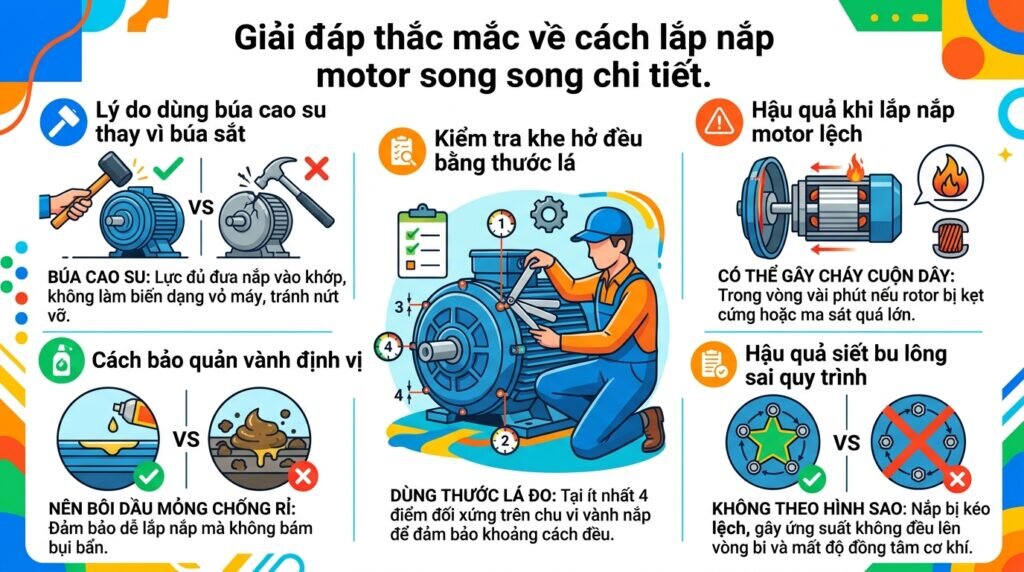

Câu hỏi thường gặp
Tại sao phải dùng búa cao su thay vì búa sắt khi lắp nắp máy?
Búa cao su cung cấp lực va chạm đủ lớn để đưa nắp vào khớp nhưng không làm biến dạng vỏ máy bằng gang hoặc nhôm, tránh gây nứt vỡ các chi tiết giòn.
Lắp nắp motor lệch có gây cháy máy ngay lập tức không?
Có thể gây cháy cuộn dây khởi động trong vòng vài phút nếu rotor bị kẹt cứng hoặc ma sát quá lớn làm dòng điện tăng vọt.
Làm thế nào để biết khe hở giữa nắp và thân máy đã đều hay chưa?
Bạn có thể dùng thước lá để đo khoảng cách tại ít nhất 4 điểm đối xứng trên chu vi vành nắp để kiểm tra độ song song.
Có nên bôi mỡ vào vành định vị để dễ lắp nắp không?
Nên bôi một lớp dầu mỏng để chống rỉ sét và giảm ma sát khi đóng nắp vào, nhưng không nên dùng quá nhiều mỡ vì sẽ bám bụi bẩn sau này.
Nếu siết bu lông không theo hình sao thì có hậu quả gì?
Nắp sẽ bị kéo lệch về một phía, gây ứng suất không đều lên vòng bi và làm cong nắp máy, dẫn đến mất độ đồng tâm cơ khí hoàn toàn.
Kết luận
Hiện nay, các đơn vị uy tín chuyên bán motor điện hoặc bán động cơ điện luôn có sẵn đội ngũ hỗ trợ cách lắp nắp motor song song. Khách hàng nên tìm đến các cơ sở uy tín bán mô tơ điện để được tư vấn chính xác về thông số và giá motor hợp lý nhất. Nếu thiết bị đã quá cũ và nắp máy bị vênh nặng, việc chọn mua các loại động cơ điện giá rẻ không rõ nguồn gốc sẽ tiềm ẩn nhiều nguy hiểm, thay vào đó hãy đầu tư một sản phẩm mới để đảm bảo an toàn sản xuất.
