Cách đo dòng điện motor là thao tác kỹ thuật cơ bản khi vận hành và bảo dưỡng hệ thống truyền động. Việc thực hiện đúng phương pháp giúp người vận hành xác định tình trạng thiết bị. Nếu bạn chuẩn bị mua motor mới hoặc kiểm tra hệ thống cũ, nắm vững thông số tải trọng là yêu cầu cần thiết. Bài viết dưới đây Thành Thái Motor sẽ hướng dẫn bạn cách đo dòng điện motor an toàn và chuẩn kỹ thuật.
Tại sao cần phải đo dòng điện motor thường xuyên?

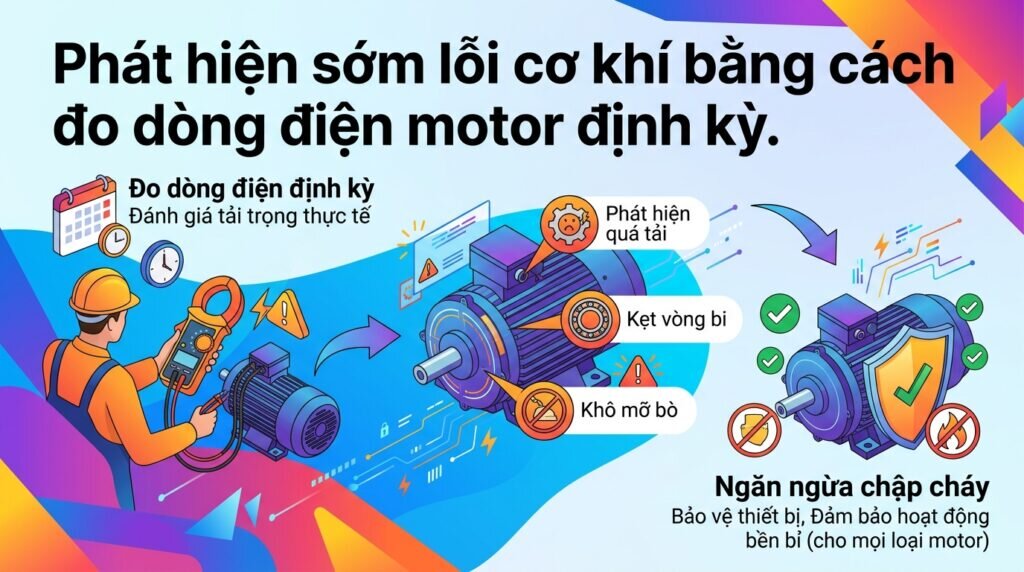

Thực hiện đo dòng điện motor giúp đánh giá tải trọng thực tế, kiểm tra xem động cơ điện (motor điện) có bị quá tải hay không. Thao tác này là cơ sở để chẩn đoán các lỗi cơ khí như kẹt vòng bi, khô mỡ bò hoặc sự cố từ hệ thống truyền động. Đối với các dòng động cơ điện công nghiệp hoạt động liên tục, từ đó ngăn ngừa nguy cơ chập cháy. Dù sử dụng một chiếc động cơ điện giá rẻ hay motor điện tốt nhất, việc theo dõi cường độ dòng điện là yêu cầu kỹ thuật để bảo vệ thiết bị.

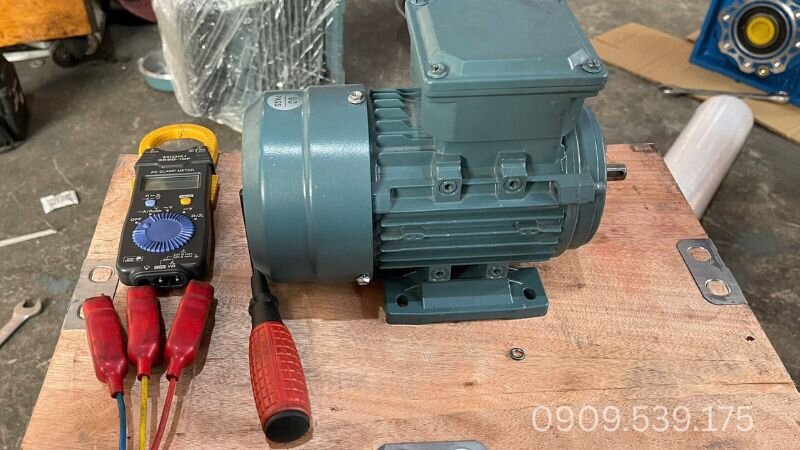

Mục đích để kiểm tra tải trọng thực tế, phát hiện tình trạng quá tải và chẩn đoán lỗi hệ thống

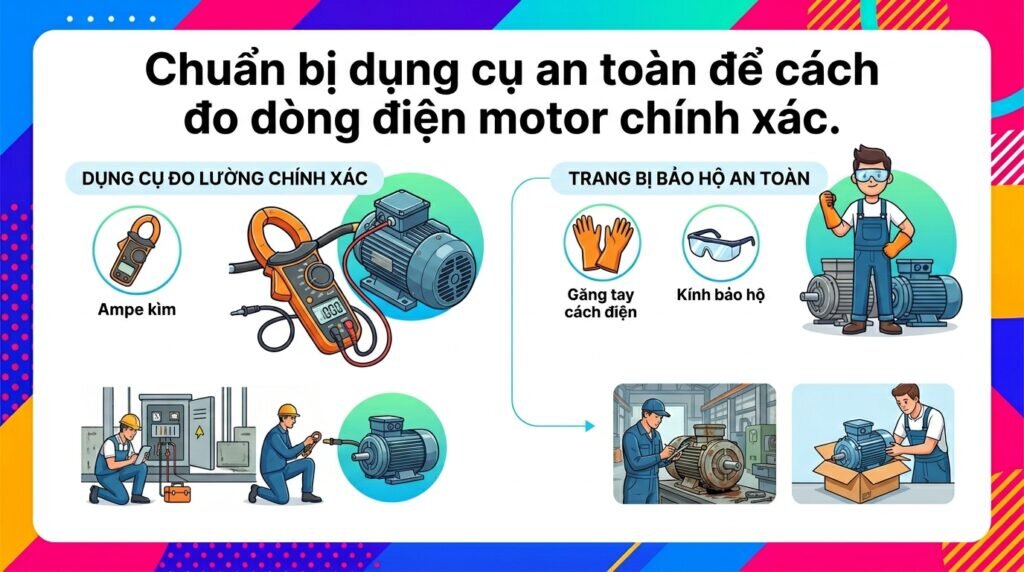

Chuẩn bị dụng cụ trước khi đo dòng điện motor
Sử dụng thiết bị đo lường phù hợp giúp thao tác an toàn và đạt kết quả chính xác. Dưới đây là các yêu cầu về dụng cụ:
Công cụ tiêu chuẩn để tiến hành đo dòng điện motor là Ampe kìm, giúp đo dòng điện gián tiếp qua cảm ứng điện từ mà không cần cắt nối dây.
Người thao tác cần trang bị thêm găng tay cách điện và kính bảo hộ để đảm bảo an toàn.
Khi có nhu cầu mua motor điện, việc mang theo Ampe kìm để đo thông số dòng điện không tải là thao tác kiểm tra cơ bản được các cơ sở bán motor điện thực hiện.

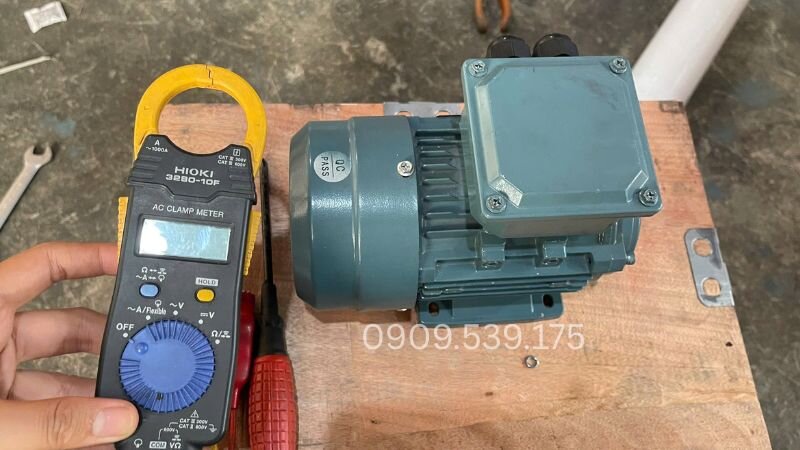

Yêu cầu bắt buộc về trang bị Ampe kìm, găng tay cách điện và kính bảo hộ
Hướng dẫn cách đo dòng điện motor bằng Ampe
Dưới đây là hướng dẫn cách đo dòng điện motor bằng Ampe giúp người dùng kiểm tra chính xác tình trạng hoạt động của motor điện 220v và phát hiện sớm các dấu hiệu quá tải hoặc sự cố.

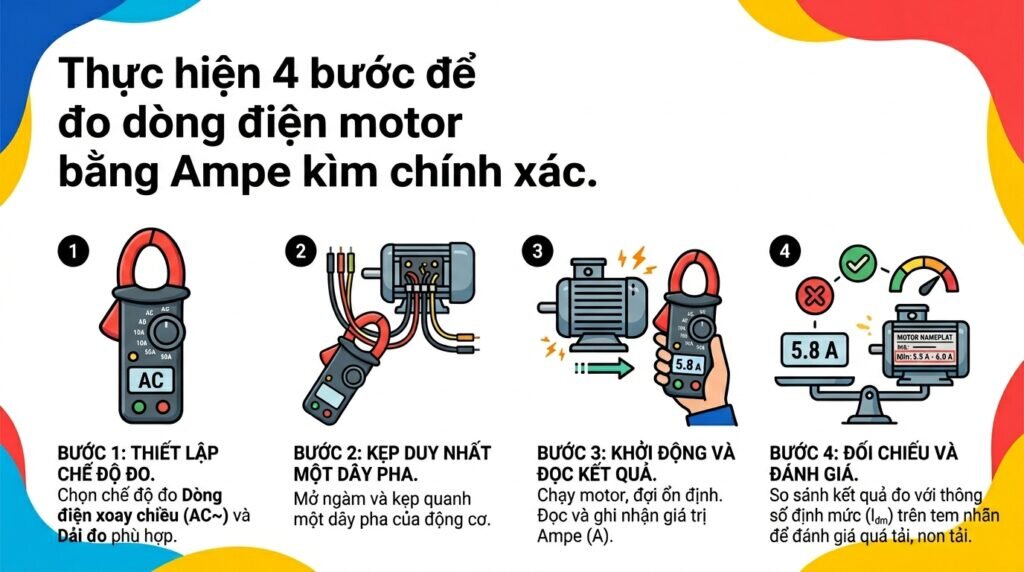

Bước 1: Thiết lập thông số trên Ampe
Trước khi đo, người dùng cần xoay núm vặn của Ampe kìm về đúng chế độ đo dòng điện xoay chiều (AC). Đồng thời, nên chọn dải đo lớn hơn dòng điện định mức dự kiến của động cơ điện (motor điện) để tránh tình trạng quá tải hiển thị hoặc sai số khi đo. Việc thiết lập đúng ngay từ đầu sẽ giúp đảm bảo kết quả đo chính xác và an toàn cho thiết bị đo.
Bước 2: Thao tác kẹp dây đo
Mở ngàm Ampe kìm và đưa một sợi dây pha vào chính giữa tâm ngàm, sau đó thả tay để ngàm đóng kín hoàn toàn. Lưu ý quan trọng là chỉ kẹp một dây pha duy nhất trong mỗi lần đo, vì nếu kẹp nhiều dây cùng lúc sẽ làm sai lệch kết quả do triệt tiêu từ trường. Thao tác này cần thực hiện cẩn thận để tránh chạm vào phần dẫn điện gây nguy hiểm.
Bước 3: Đọc và ghi nhận kết quả
Khởi động mô tơ điện và chờ máy chạy ổn định ở trạng thái có tải thực tế. Khi dòng điện đã ổn định, tiến hành đọc chỉ số hiển thị trên màn hình Ampe kìm và ghi lại kết quả. Đối với hệ thống 3 pha, cần đo lần lượt từng dây pha (L1, L2, L3) để có đủ dữ liệu so sánh, từ đó đánh giá mức độ cân bằng tải của motor.
Bước 4: Đối chiếu kết quả với tem mác
So sánh dòng điện đo được với thông số dòng định mức được in trên tem nhãn của motor. Nếu giá trị đo cao hơn nhiều so với định mức, có thể máy đang bị quá tải, kẹt cơ khí hoặc gặp sự cố về điện. Ngược lại, nếu dòng quá thấp, có thể motor đang chạy non tải hoặc thiếu tải. Đây là bước rất quan trọng, đặc biệt khi bạn vừa mua motor và tiến hành chạy thử để nghiệm thu thiết bị tại xưởng.

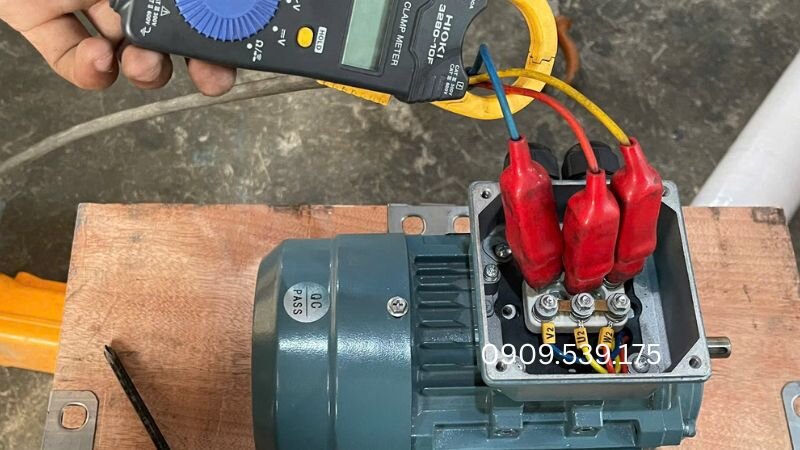

Trình tự 4 bước kỹ thuật: thiết lập thang đo, kẹp dây đo, đọc chỉ số và đối chiếu tem nhãn
Đánh giá tình trạng qua kết quả đo dòng điện motor
Dựa vào các trị số thu thập được, kỹ thuật viên có cơ sở để đánh giá hiệu suất và xác định lỗi của motor điện.
Trường hợp 1: Motor hoạt động bình thường
Khi dòng điện đo được nhỏ hơn hoặc xấp xỉ bằng dòng điện định mức ghi trên tem, có thể kết luận motor đang làm việc ổn định và đúng tải thiết kế. Đối với hệ thống 3 pha, dòng điện giữa các pha cần tương đối cân bằng, độ lệch nhỏ. Các dòng động cơ điện nhập khẩu chất lượng cao thường duy trì trạng thái dòng ổn định này trong thời gian dài, ít xảy ra dao động bất thường.
Trường hợp 2: Dòng điện cao hơn mức định mức
Nếu dòng điện vượt quá thông số cho phép, nguyên nhân thường do motor đang bị quá tải, kéo tải nặng hơn thiết kế, nguồn điện bị sụt áp hoặc hệ thống cơ khí bị kẹt (kẹt trục, khô vòng bi). Với các dòng motor điện 220V hoặc mô tơ điện pha 220V, hiện tượng này sẽ làm máy nóng rất nhanh, tiềm ẩn nguy cơ cháy cuộn dây nếu không xử lý kịp thời. Khi gặp tình trạng này, cần ngắt điện ngay để kiểm tra toàn bộ hệ thống.
Trường hợp 3: Dòng điện 3 pha mất cân bằng
Khi đo thấy dòng điện giữa 3 pha chênh lệch lớn, đây là dấu hiệu nguy hiểm. Nguyên nhân có thể do mất pha nguồn cấp, tiếp điểm contactor bị cháy rỗ, hoặc cuộn dây stator bị chập cục bộ. Nếu tiếp tục vận hành, motor rất dễ bị quá nhiệt và cháy. Do đó, cần dừng máy ngay để tiến hành kiểm tra cách điện, đo lại cuộn dây và xử lý triệt để trước khi đưa vào sử dụng lại.

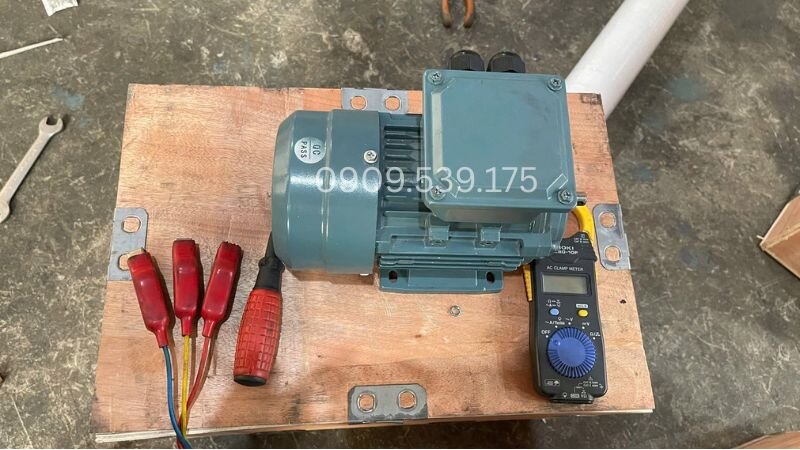

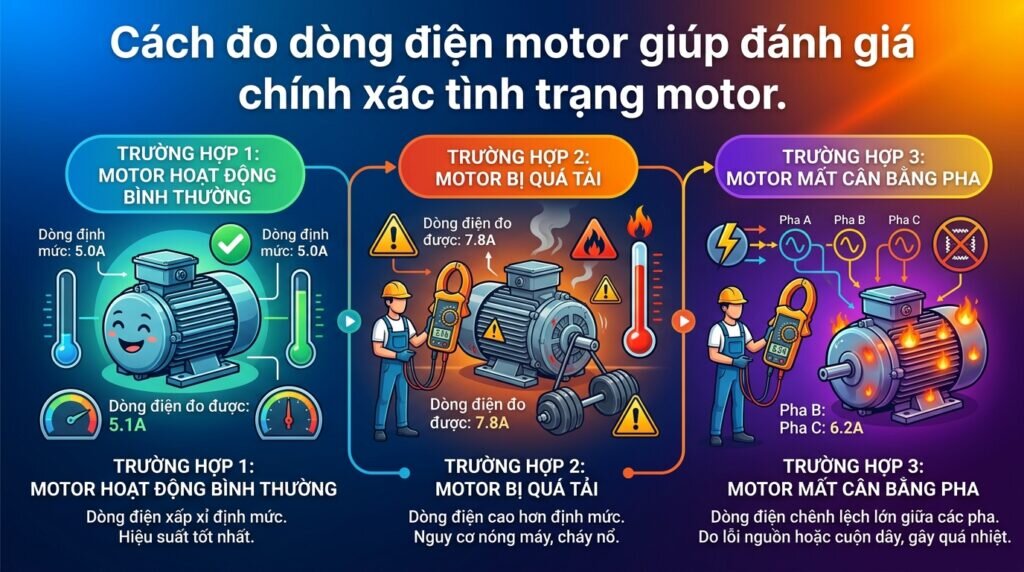

Phân tích 3 trường hợp thực tế: motor chạy ổn định, quá tải dòng điện và hiện tượng mất cân bằng pha

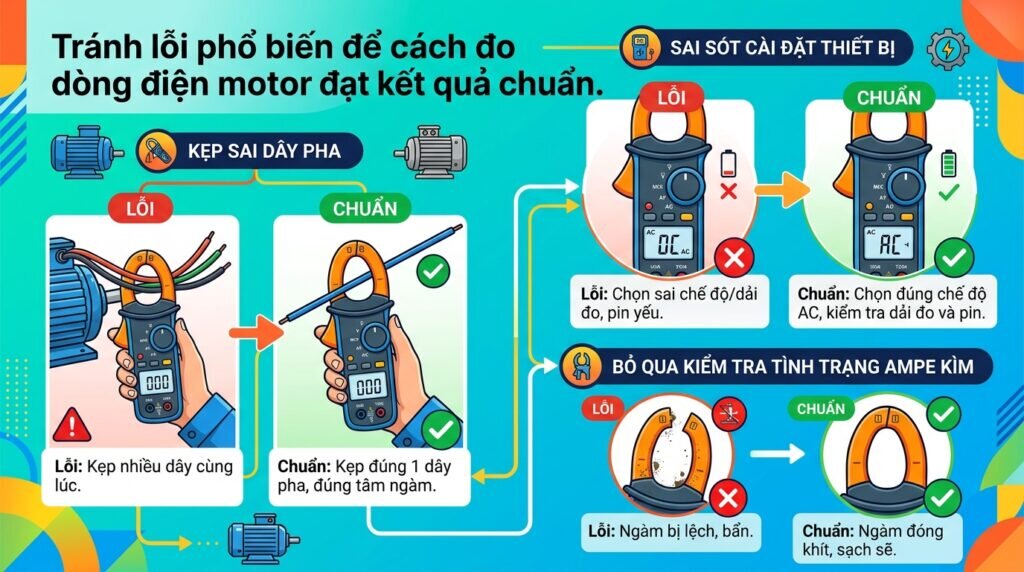

Những lỗi thường gặp khi đo dòng điện motor
Thực hiện sai cách đo dòng điện motor dẫn đến kết quả sai lệch, ảnh hưởng đến quyết định bảo trì. Dưới đây là các lỗi phổ biến cần tránh:
Lỗi thao tác kẹp dây: Kẹp cùng lúc 2 hoặc 3 dây pha sẽ làm từ trường triệt tiêu nhau, dẫn đến kết quả đo sai hoàn toàn. Ngoài ra, nếu dây không nằm đúng tâm ngàm hoặc ngàm không khép kín cũng gây sai số lớn. Nguyên tắc bắt buộc là chỉ kẹp một dây pha tại một thời điểm.
Lỗi thiết bị và cài đặt thông số: Chọn sai chế độ đo (AC/DC), đặt dải đo quá thấp, pin yếu hoặc ngàm kìm bị bẩn đều làm kết quả thiếu chính xác. Đặc biệt, không nên dùng đồng hồ VOM để đo nối tiếp dòng tải vì rất dễ làm hỏng thiết bị khi vượt quá giới hạn đo.
Bỏ qua việc loại trừ lỗi thao tác: Nhiều người bỏ qua bước kiểm tra tình trạng Ampe kìm, dẫn đến sai số mà không nhận ra. Ngàm bị lệch, bụi bẩn hoặc tiếp xúc kém đều ảnh hưởng trực tiếp đến độ chính xác.

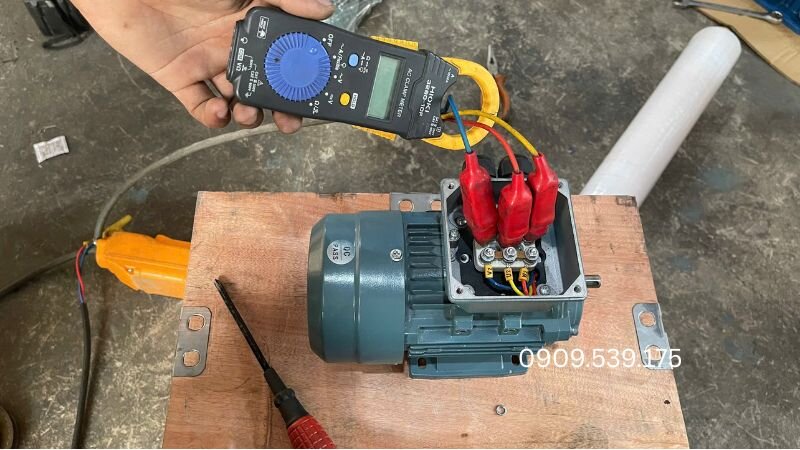

Các sai sót về thao tác kẹp dây, cài đặt thang đo và lỗi thiết bị làm sai lệch kết quả

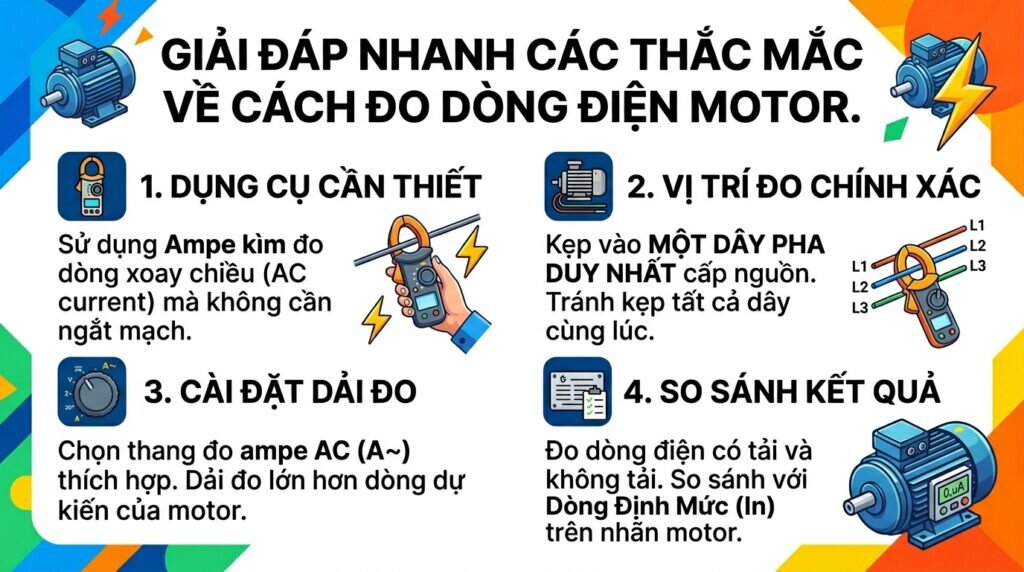

Câu hỏi thường gặp
Mục đích chính của việc đo dòng điện motor thường xuyên là gì?
Để kiểm tra tình trạng tải trọng, phát hiện sớm các lỗi cơ khí (kẹt vòng bi, khô mỡ) và ngăn ngừa nguy cơ cháy nổ motor.
Thiết bị chuyên dụng nào được dùng để đo dòng điện motor an toàn nhất?
Ampe kìm, vì thiết bị này cho phép đo gián tiếp qua cảm ứng điện từ mà không cần cắt nối dây dẫn.
Nguyên tắc kẹp dây quan trọng nhất khi sử dụng Ampe kìm là gì?
Chỉ được kẹp duy nhất một sợi dây pha ở mỗi lần đo. Nếu kẹp nhiều dây cùng lúc, kết quả sẽ bị triệt tiêu hoặc sai lệch.
Cần làm gì sau khi có kết quả đo được trên màn hình?
Đối chiếu chỉ số đó với dòng điện định mức in trên tem nhãn (mác) của motor để xác định máy có đang chạy quá tải hay không.
Nguyên nhân nào dẫn đến dòng điện motor 3 pha bị mất cân bằng?
Do nguồn cấp bị mất pha, các tiếp điểm của bộ tiếp điểm (contactor) bị hỏng hoặc cuộn dây bên trong motor bị chập cục bộ.
Kết luận
Tóm lại, việc nắm vững cách đo dòng điện motor bằng Ampe kìm không chỉ giúp kiểm tra nhanh tình trạng hoạt động của thiết bị mà còn hỗ trợ phát hiện sớm các dấu hiệu quá tải, lệch pha hoặc sự cố tiềm ẩn. Khi thực hiện đo định kỳ và đúng kỹ thuật, người dùng sẽ chủ động hơn trong việc bảo trì, hạn chế hư hỏng và kéo dài tuổi thọ mô tơ điện.
