Hướng dẫn cách đấu quạt giải nhiệt phụ cho motor chi tiết, an toàn

Động cơ điện (motor điện) khi hoạt động liên tục dưới tải trọng lớn, hoặc chạy qua biến tần ở tần số thấp thường sinh ra lượng nhiệt rất lớn. Nếu hệ thống cánh quạt tản nhiệt gốc gắn trên trục không đủ khả năng làm mát, cuộn dây đồng và bạc đạn bên trong có thể bị om nhiệt, dẫn đến giảm tuổi thọ hoặc thậm chí cháy nổ. Giải pháp tối ưu nhất lúc này là lắp đặt thêm quạt tản nhiệt cưỡng bức (quạt rời).

Trong bài viết này, đội ngũ kỹ thuật từ Thành Thái Motor sẽ hướng dẫn bạn chi tiết cách đấu quạt giải nhiệt phụ cho motor chuẩn kỹ thuật, đảm bảo an toàn và đạt hiệu suất cao nhất.

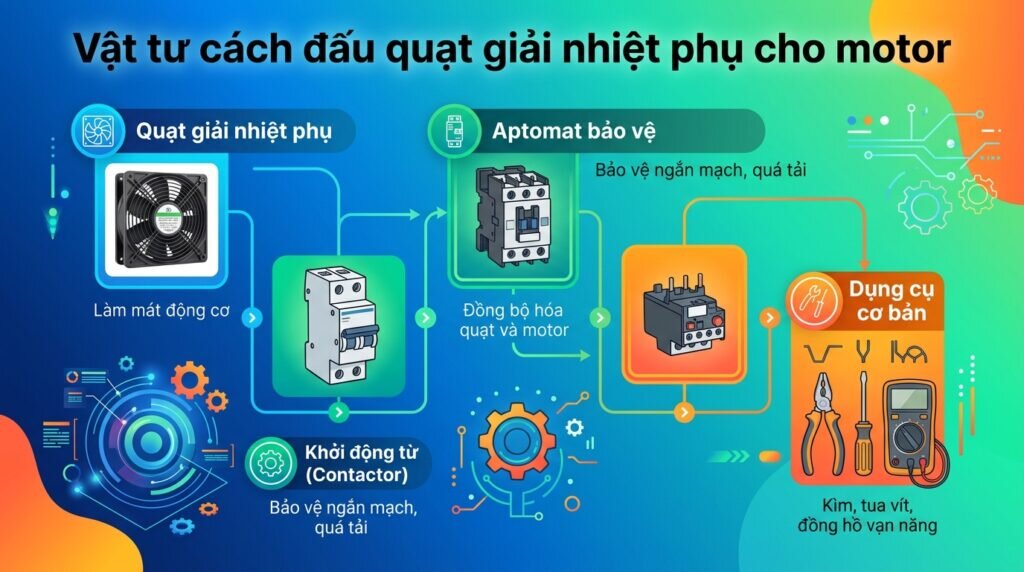

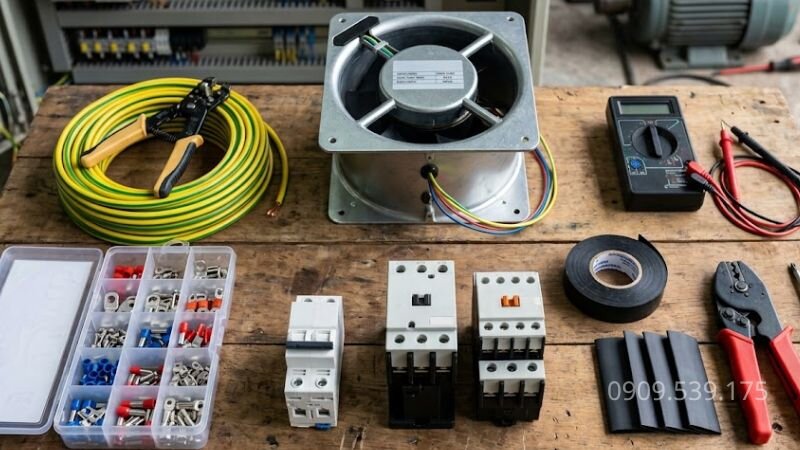

Chuẩn bị vật tư trước khi tiến hành đấu nối

Để quá trình đấu nối diễn ra thuận lợi, nhanh chóng và an toàn, bạn cần chuẩn bị đầy đủ các vật tư và dụng cụ sau:

• Quạt giải nhiệt phụ: Chọn loại quạt có kích thước phù hợp với ốp lồng quạt của motor. Xác định rõ nguồn điện cung cấp cho quạt là 1 pha (220V) hay 3 pha (380V).
• Aptomat (MCB/MCCB): Dùng để bảo vệ ngắn mạch và ngắt nguồn điện cho hệ thống quạt.
• Khởi động từ (Contactor): Cần thiết cho các mạch điện muốn quạt chạy đồng bộ với motor chính.
• Rơ le, cảm biến nhiệt: Dùng cho phương pháp đấu nối nâng cao qua nhiệt độ.
• Vật tư phụ: Dây điện chịu tải tốt, băng dính cách điện, ống gen ruột gà bảo vệ dây.
• Dụng cụ thao tác: Kìm cắt, kìm tuốt dây, tua vít, đồng hồ vạn năng (hoặc bút thử điện).

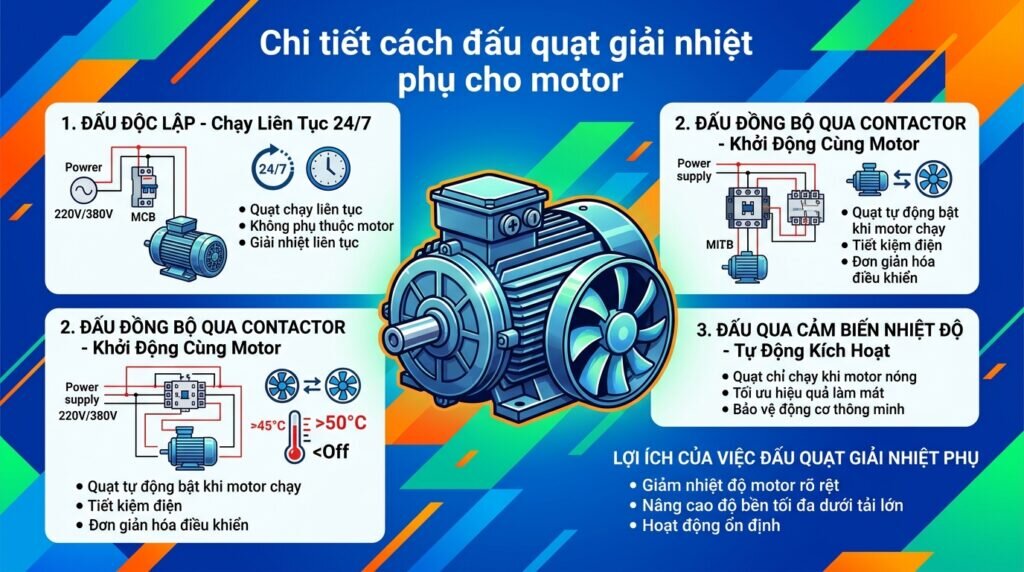

Hướng dẫn chi tiết 3 cách đấu quạt giải nhiệt phụ cho motor

Dưới đây là 3 phương pháp đấu nối phổ biến nhất trong công nghiệp, từ cơ bản đến nâng cao. Hãy lựa chọn phương án phù hợp nhất với nhu cầu vận hành thực tế của bạn.

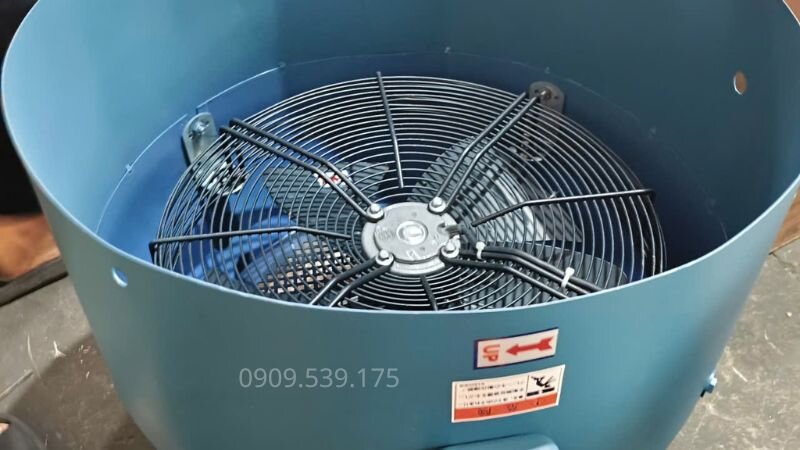

Cách 1: Đấu quạt chạy liên tục độc lập với motor

Đây là phương pháp an toàn và được ứng dụng nhiều nhất trong các dây chuyền sản xuất hạng nặng. Quạt giải nhiệt được cấp một nguồn điện riêng biệt hoàn toàn so với motor chính.

• Nguyên lý hoạt động: Quạt sẽ luôn chạy ở tốc độ tối đa (50Hz) để làm mát liên tục, bất kể motor chính đang chạy, đang dừng hay chạy chậm qua biến tần.

Các bước thực hiện:

• Kỹ thuật viên kéo một đường dây nguồn mới (220V hoặc 380V) từ thanh cái tủ điện đến vị trí lắp quạt.
• Thợ điện đấu nối nguồn điện vào các chân L1, L2, L3 (đối với 3 pha) hoặc L, N (đối với 1 pha) của Aptomat điều khiển quạt.
• Từ ngõ ra của Aptomat, kỹ thuật viên dẫn dây điện qua Contactor và Rơ-le nhiệt, sau đó kết nối trực tiếp vào hộp đấu dây của quạt giải nhiệt phụ.
• Sử dụng công tắc xoay hoặc nút nhấn trên mặt tủ để kích hoạt cuộn hút Contactor, từ đó cấp điện cho quạt hoạt động.

Cách 2: Đấu quạt chạy đồng bộ với motor chính qua Contactor

Phương pháp này phù hợp cho các động cơ khởi động trực tiếp (DOL). Quạt và motor sẽ khởi động và dừng cùng một lúc.

Nguyên lý hoạt động: Mượn nguồn điện trực tiếp từ ngõ ra của Contactor đang điều khiển motor chính để cấp cho quạt.

Các bước thực hiện:

• Ngắt hoàn toàn nguồn điện cấp vào tủ điều khiển.
• Xác định vị trí Contactor đang cấp nguồn cho động cơ chính.
• Đấu nối song song dây nguồn của quạt giải nhiệt vào ngay phía dưới các chân đầu ra (T1, T2, T3) của Contactor này.
• Lưu ý: Cần lắp đặt thêm một Rơ-le nhiệt loại nhỏ riêng cho nhánh dây quạt để bảo vệ độc lập, tránh trường hợp quạt bị kẹt nhưng dòng điện chưa đủ lớn để làm nhảy Rơ-le nhiệt của motor chính.

Cách 3: Đấu quạt thông qua cảm biến nhiệt độ

Đây là giải pháp thông minh, giúp tiết kiệm tối đa điện năng và giảm tiếng ồn. Quạt chỉ chạy khi nhiệt độ thân motor vượt quá ngưỡng cho phép.

Nguyên lý hoạt động: Một cảm biến nhiệt (thường là PT100 hoặc cặp nhiệt điện) được ốp vào thân motor. Bộ điều khiển nhiệt độ sẽ đọc giá trị này và tự động xuất tín hiệu bật quạt khi thân máy nóng.

Các bước thực hiện:

• Bước 1: Gắn cảm biến nhiệt độ lên thân motor: Lắp cảm biến nhiệt (PT100 hoặc cặp nhiệt điện) vào vị trí tiếp xúc tốt với vỏ motor để cảm biến có thể đo chính xác nhiệt độ trong quá trình vận hành.
• Bước 2: Đấu dây cảm biến vào bộ điều khiển nhiệt độ: Kết nối dây tín hiệu từ cảm biến đến bộ điều khiển nhiệt độ đặt trong tủ điện theo đúng sơ đồ của nhà sản xuất.
• Bước 3: Cài đặt ngưỡng nhiệt độ kích hoạt: Thiết lập mức nhiệt độ để quạt bắt đầu hoạt động, chẳng hạn 60°C. Đồng thời cài đặt nhiệt độ ngắt để quạt tự dừng khi motor đã nguội.
• Bước 4: Đấu bộ điều khiển với quạt làm mát: Đấu ngõ ra Relay của bộ điều khiển vào cuộn hút Contactor hoặc Relay điều khiển quạt. Khi nhiệt độ đạt ngưỡng cài đặt, bộ điều khiển sẽ tự động đóng mạch để quạt chạy; khi nhiệt độ giảm xuống mức an toàn, quạt sẽ tự ngắt.

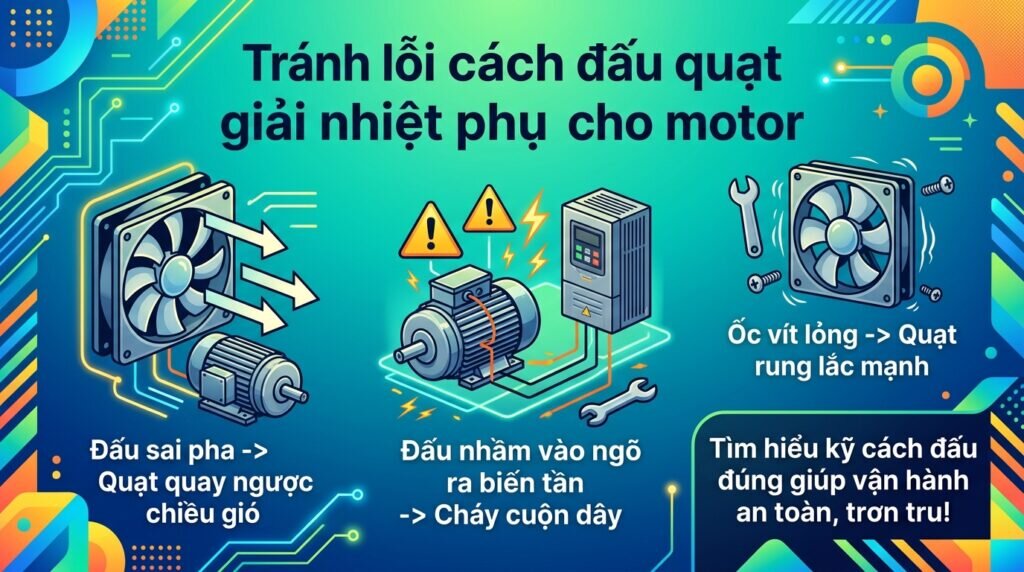

Các lỗi thường gặp khi tự đấu quạt giải nhiệt phụ và cách xử lý nhanh

Trong thực tế thi công, thợ máy có thể gặp phải một số sự cố ngoài ý muốn. Dưới đây là cách Thành Thái Motor giúp bạn nhận biết và khắc phục nhanh chóng:

• Quạt quay ngược chiều gió: Quạt giải nhiệt có chức năng phải thổi gió hướng trực tiếp vào vỏ thân motor để đẩy khí nóng đi. Nếu bạn thấy gió hút ra ngoài, nguyên nhân do đấu sai pha. Cách xử lý: Đảo vị trí 2 dây pha bất kỳ (đối với nguồn 3 pha) tại cầu đấu của quạt.
• Đấu quạt trực tiếp vào ngõ ra của biến tần (Cực kỳ nguy hiểm): Nhiều người lầm tưởng có thể lấy điện từ ngõ ra U,V,W của biến tần cấp cho quạt. Điều này khiến điện áp và tần số cấp cho quạt bị thay đổi theo tốc độ motor chính, làm quạt chạy yếu đi khi motor cần làm mát nhất, dễ gây cháy cuộn dây quạt. Cách xử lý: Tuân thủ phương pháp cấp nguồn độc lập.

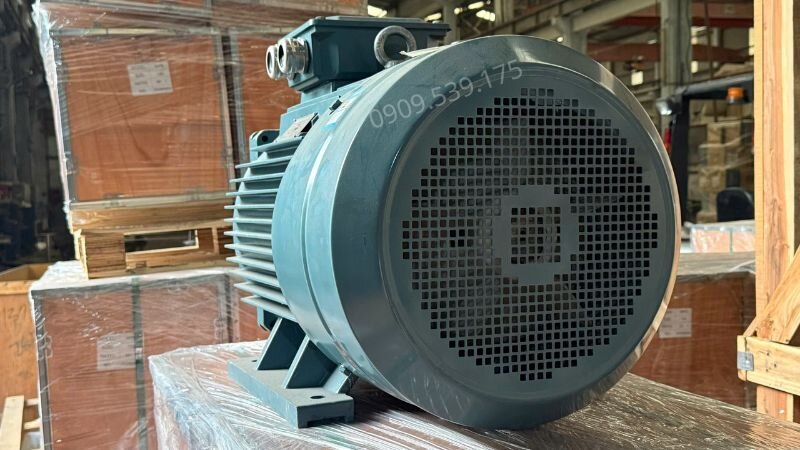

• Quạt kêu to, rung lắc mạnh: Có thể do lồng quạt chưa được bắt chặt vào đuôi motor, hoặc cánh quạt bị cạ vào vỏ tản nhiệt. Cách xử lý: Tắt điện, siết lại toàn bộ bulong mâm quạt và kiểm tra độ cân bằng của cánh.

5 Lưu ý quan trọng đảm bảo an toàn tuyệt đối khi lắp đặt

Khi thực hành đấu nối, hãy tuân thủ 5 nguyên tắc an toàn điện công nghiệp sau đây:

• Ngắt hoàn toàn nguồn điện: Tuyệt đối phải sập Aptomat tổng và treo biển cảnh báo trước khi tiến hành cắt nối dây điện. Sử dụng bút thử điện để kiểm tra lại một lần nữa.
• Xác định đúng điện áp: Một sai lầm rất phổ biến là cấp nhầm điện áp 380V cho quạt phụ chỉ chịu được 220V, dẫn đến cháy cuộn dây quạt ngay lập tức. Hãy đọc kỹ tem mác thiết bị.
• Cố định dây cáp gọn gàng: Motor khi hoạt động sẽ có độ rung lắc nhất định. Cần luồn dây điện của quạt vào ống gen và dùng dây thít nhựa cố định chặt, tránh để dây cọ xát vào thân máy gây xước vỏ bọc.
• Đảm bảo luồng khí lưu thông: Không lắp đặt quạt quá sát vào các bức tường hoặc vật cản, đảm bảo quạt có đủ không gian để hút không khí ẩm từ bên ngoài.

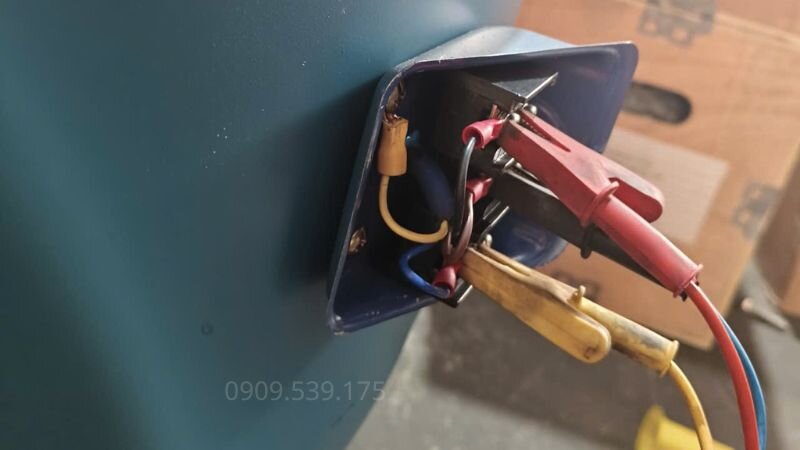

• Bọc cách điện tiêu chuẩn: Đảm bảo tất cả các điểm nối dây (đặc biệt là dây động lực) phải được quấn băng dính cách điện nhiều lớp, an toàn tuyệt đối chống rò rỉ điện ra vỏ motor.

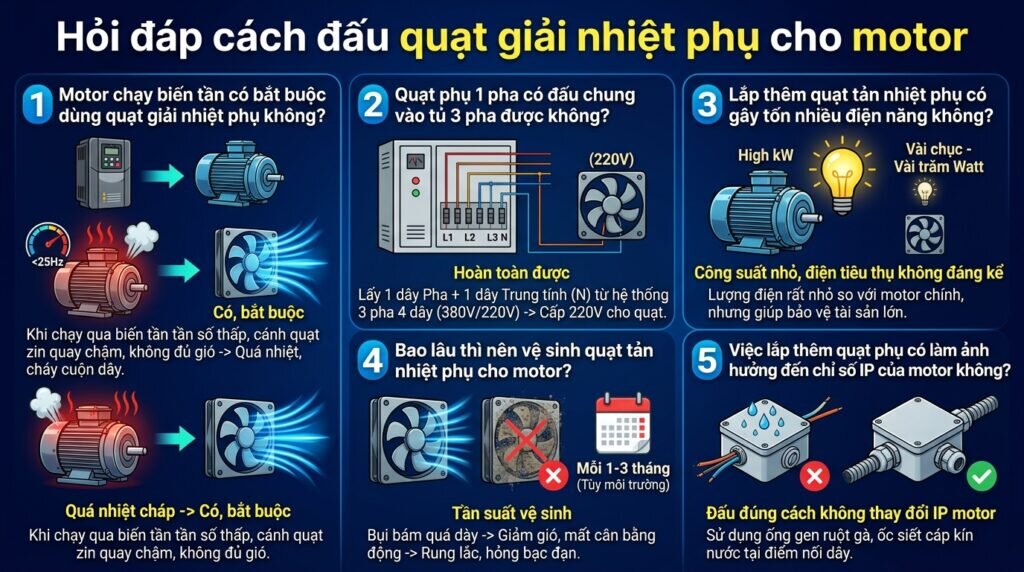

Câu hỏi thường gặp

Kết luận

Việc nắm vững cách đấu quạt giải nhiệt phụ cho motor là kỹ năng quan trọng giúp kỹ thuật viên bảo vệ tài sản nhà máy và duy trì sự ổn định của dây chuyền sản xuất. Dù bạn chọn đấu nối độc lập, đấu qua khởi động từ hay dùng cảm biến, yếu tố tiên quyết vẫn là hiểu rõ nguyên lý mạch điện và trang bị vật tư an toàn.
