Sơ đồ đấu dây biến tần Delta: hướng dẫn chi tiết cho kỹ thuật

Tác giả: ChungTu

Cập nhật lúc: 16/03/2025

Nghe tóm tắt bài viết · 2 phút 38 giây

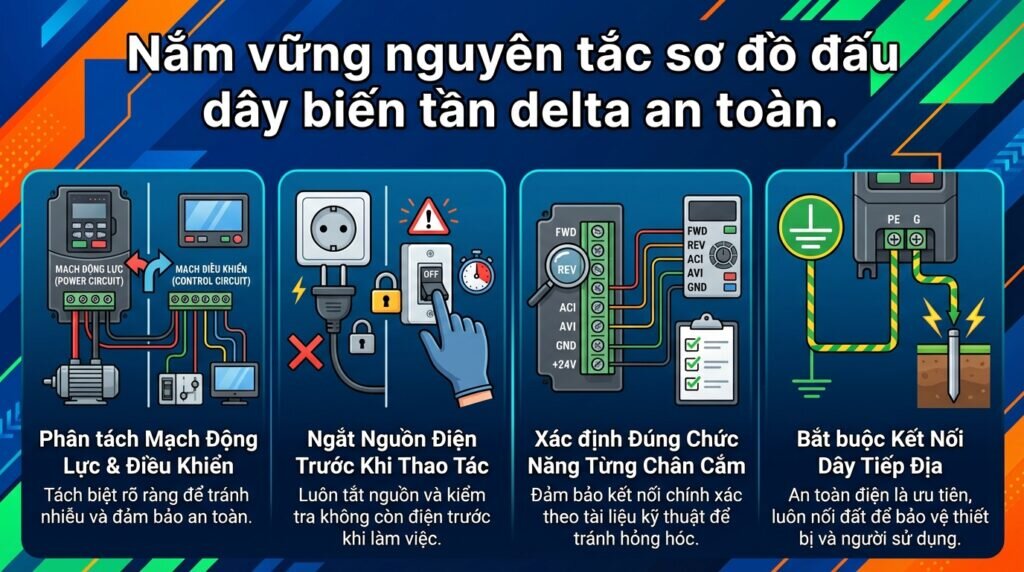

Nắm vững nguyên tắc sơ đồ đấu dây biến tần delta an toàn.

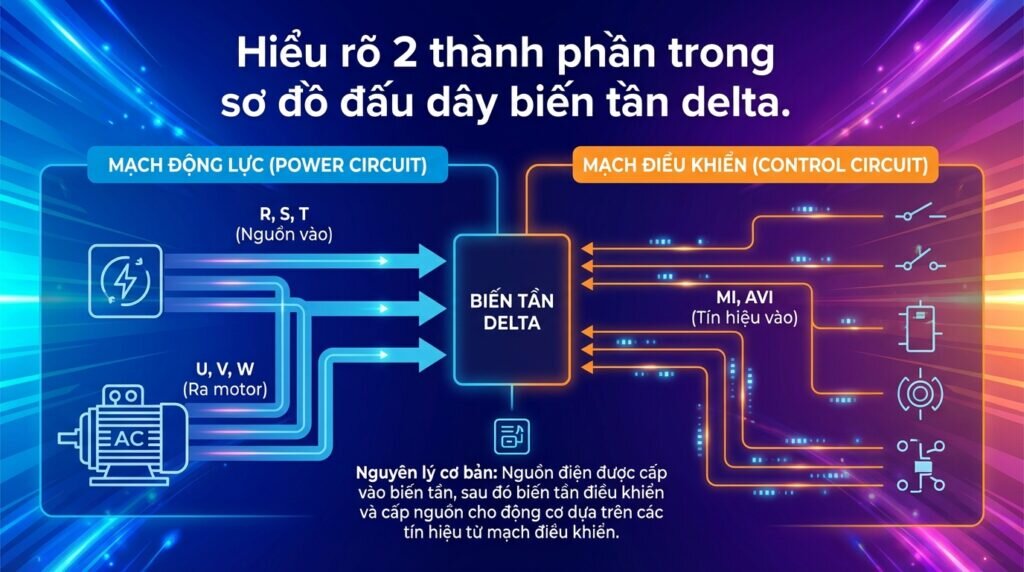

Hiểu rõ 2 thành phần trong sơ đồ đấu dây biến tần delta.

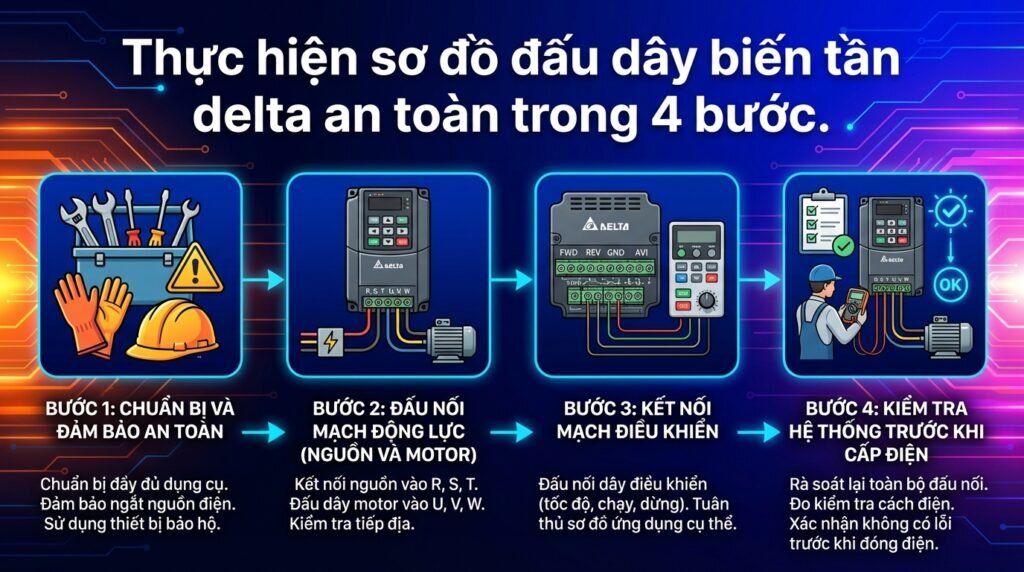

Thực hiện sơ đồ đấu dây biến tần delta an toàn trong 4 bước.

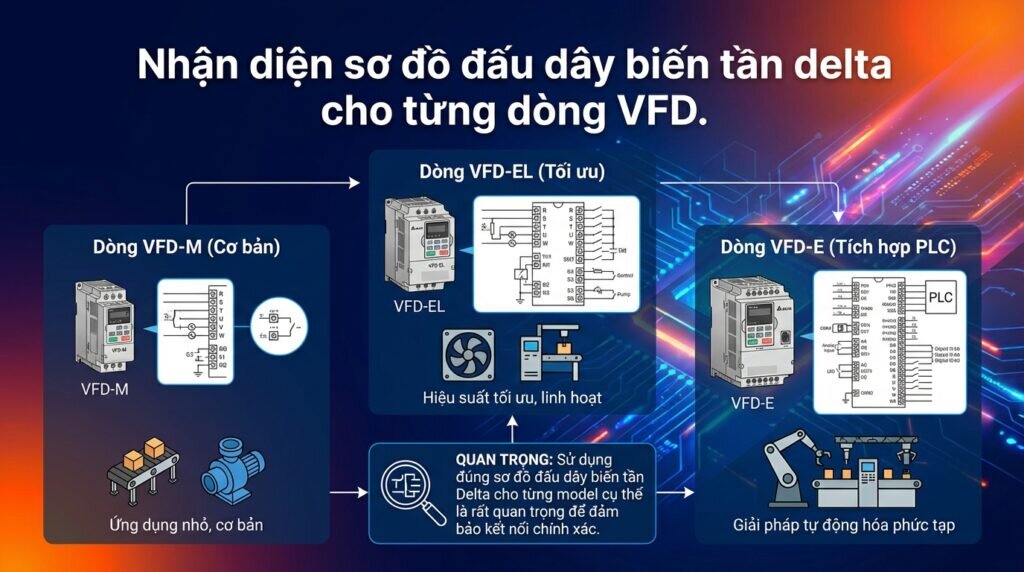

Nhận diện sơ đồ đấu dây biến tần delta cho từng dòng VFD.

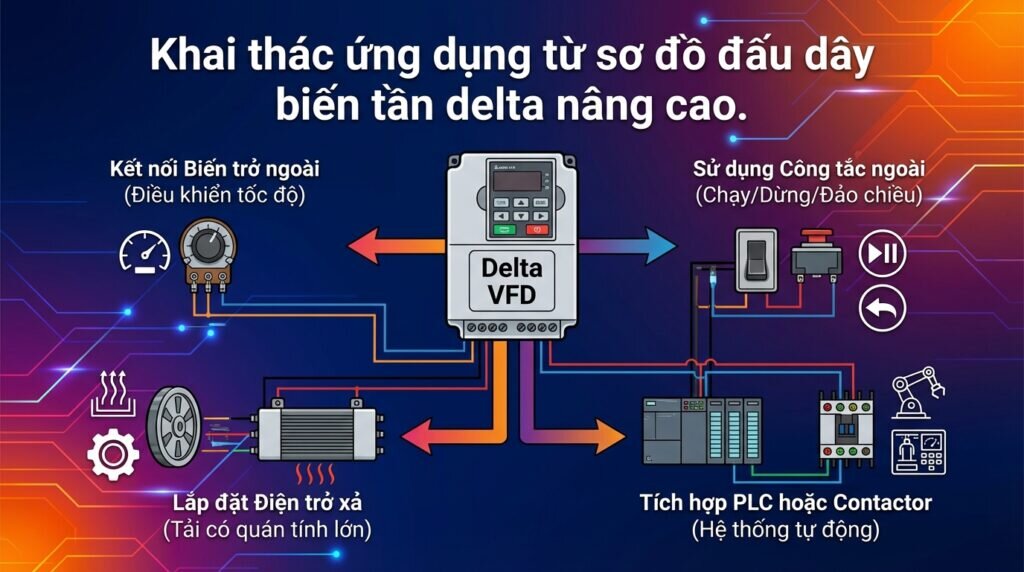

Khai thác ứng dụng từ sơ đồ đấu dây biến tần delta nâng cao.

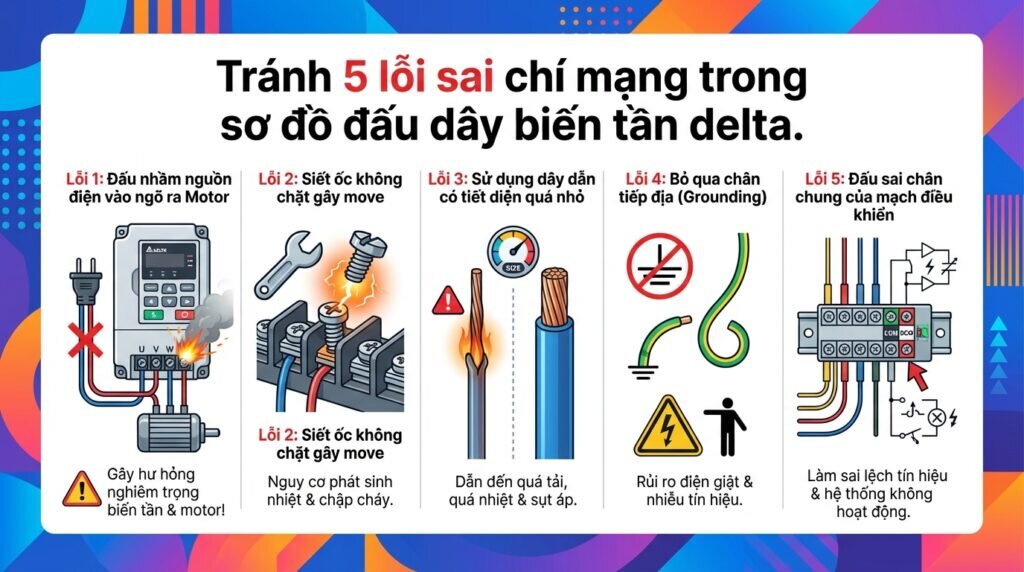

Tránh 5 lỗi sai chí mạng trong sơ đồ đấu dây biến tần delta.

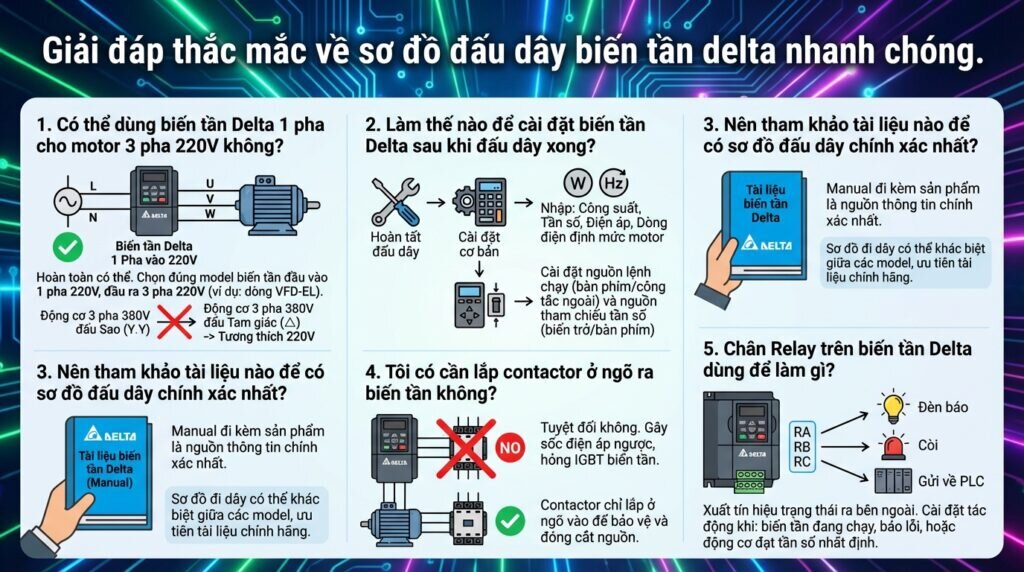

Giải đáp thắc mắc về sơ đồ đấu dây biến tần delta nhanh chóng.

Sơ đồ đấu dây biến tần Delta là tài liệu kỹ thuật mô tả cách kết nối nguồn điện vào (Input), ngõ ra động cơ (Output) và các chân điều khiển (Control Terminal). Việc đấu nối chính xác theo sơ đồ đảm bảo biến tần hoạt động ổn định, an toàn và tối ưu hiệu suất cho động cơ.

Những điểm chính cần nắm khi đấu dây biến tần Delta:

Phân biệt rõ ràng: Luôn tách biệt mạch động lực (nguồn, motor) và mạch điều khiển (tín hiệu).
An toàn là trên hết: Ngắt hoàn toàn nguồn điện (CB/Aptomat) trước khi thực hiện bất kỳ thao tác đấu nối nào.
Đúng chân, đúng chức năng: Tra cứu manual hoặc sơ đồ trên thân máy để xác định chính xác chức năng từng chân terminal.
Tiếp địa bắt buộc: Chân tiếp địa (PE/GND) phải được kết nối đúng chuẩn để đảm bảo an toàn cho người và thiết bị.

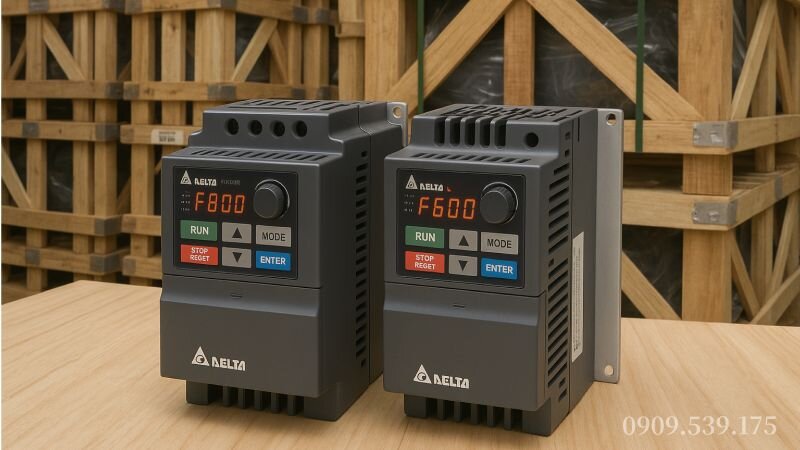

Biến tần Delta VFD-M chính hãng dùng trong điều khiển tốc độ động cơ — Biến tần Delta – giải pháp điều khiển tốc độ động cơ hiệu quả, tiết kiệm năng lượng.

Việc nắm vững các nguyên tắc trên là bước đầu tiên để bạn tự tin thực hiện theo các hướng dẫn chi tiết trong bài viết này.

Để đọc hiểu và thực hiện đấu nối, bạn cần nắm vững các thành phần và nguyên lý cốt lõi. Đây là nền tảng giúp bạn tự tin xử lý mọi dòng biến tần công nghiệp, không chỉ riêng Delta.

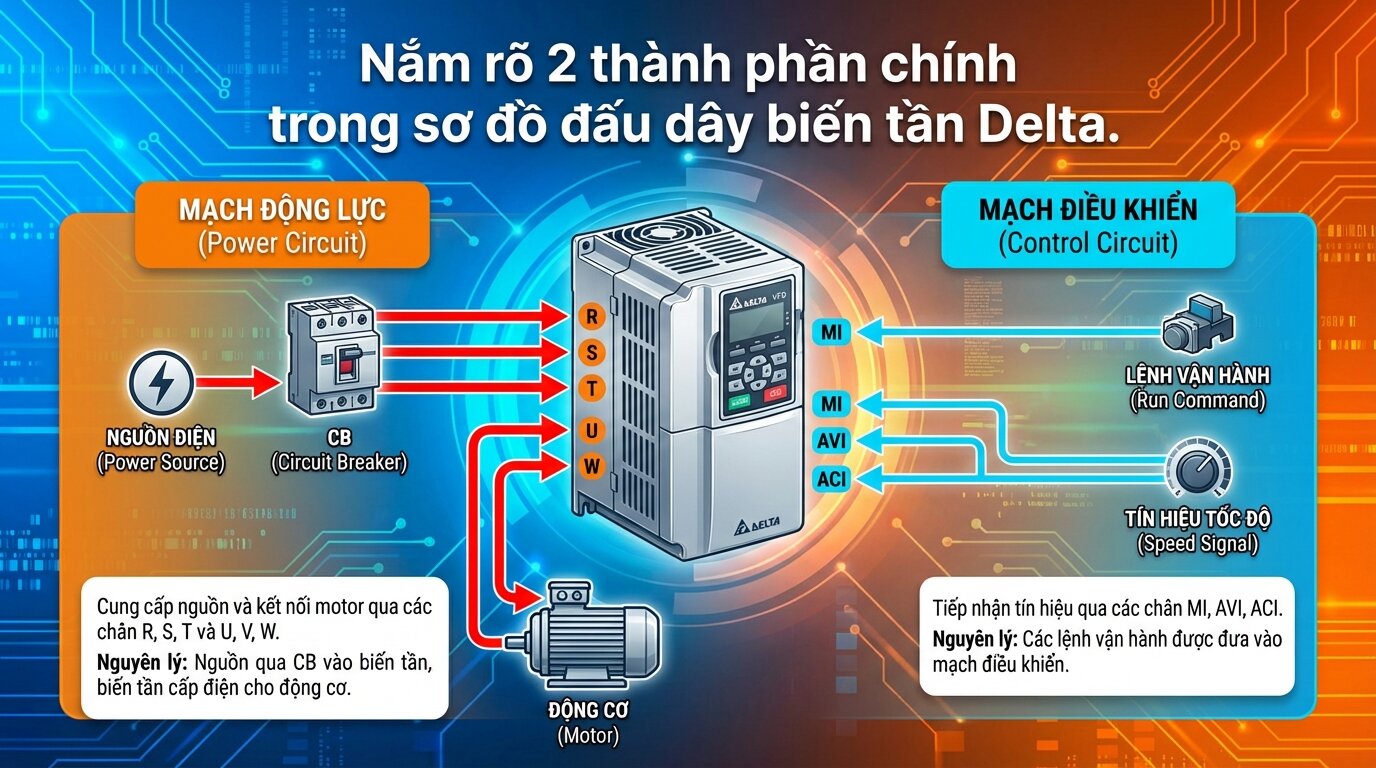

Nắm rõ 2 thành phần chính trong sơ đồ đấu dây biến tần Delta.

Mạch động lực: Đây là phần công suất của biến tần. Nó bao gồm các cổng cấp nguồn đầu vào như L1, L2, L3 (hoặc R, S, T) và các cổng ra nối với motor 3 pha U, V, W.
Mạch điều khiển: Là bộ não của biến tần, nhận tín hiệu từ bên ngoài. Các chân điều khiển bao gồm chân digital (MI), chân analog (AVI, ACI), chân cấp nguồn phụ (+10V, +24V), và chân relay (RA, RB, RC).

Việc hiểu ý nghĩa các chân biến tần delta là cực kỳ quan trọng để khai thác hết tính năng của thiết bị.

Về cơ bản, nguyên lý đấu dây biến tần delta tuân theo một logic chung. Nguồn điện lưới đi qua thiết bị bảo vệ (CB/Aptomat) rồi mới cấp vào đầu vào R, S, T của biến tần.

Đầu ra U, V, W được kết nối trực tiếp đến 3 pha của động cơ. Các tín hiệu điều khiển bên ngoài như công tắc, biến trở sẽ được đấu vào các chân điều khiển tương ứng để ra lệnh cho biến tần.

Dưới đây là quy trình 4 bước chuẩn kỹ thuật để bạn có thể thực hiện đấu nối một cách an toàn và chính xác.

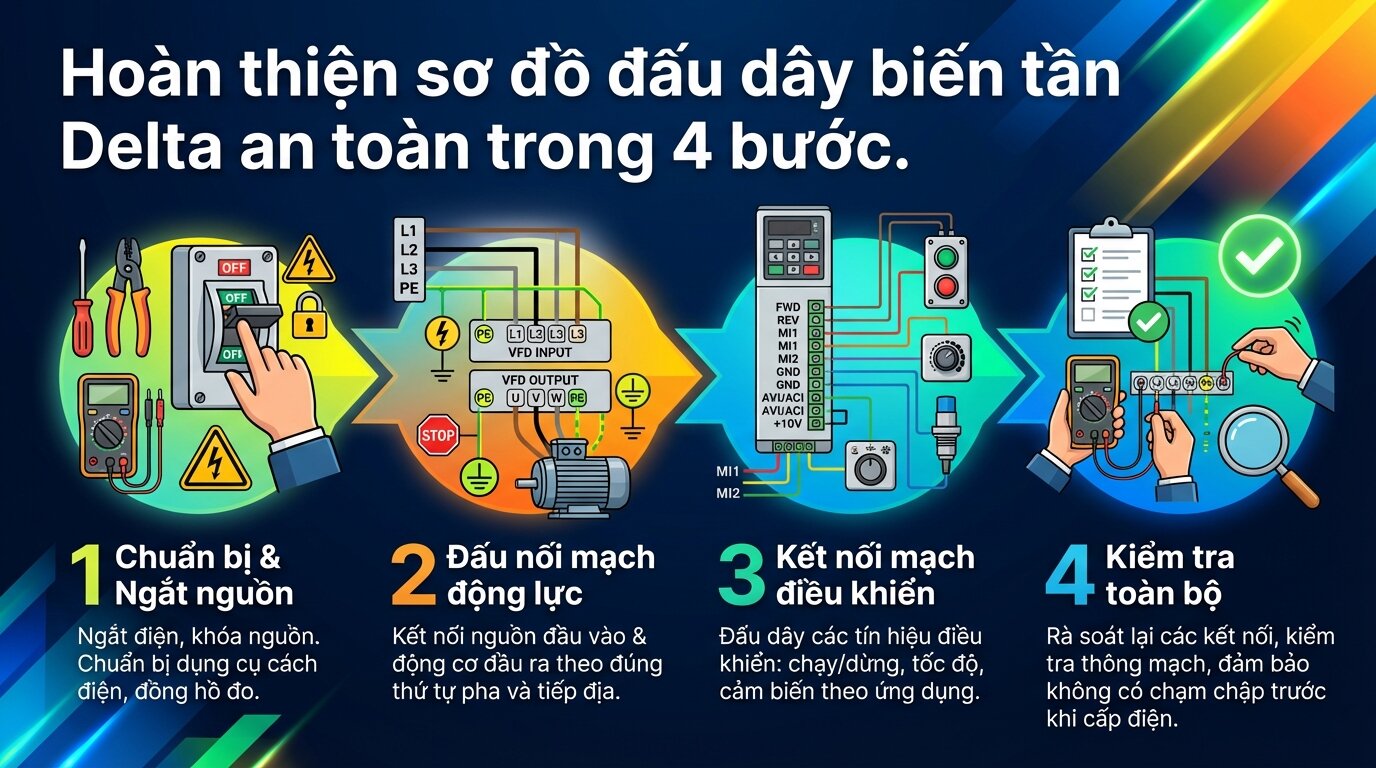

Hoàn thiện sơ đồ đấu dây biến tần Delta an toàn trong 4 bước.

Hãy chắc chắn bạn có đủ các dụng cụ cần thiết như tua vít cách điện, kìm tuốt dây, đầu cosse và đồng hồ VOM. Quan trọng nhất là phải tuân thủ tuyệt đối các quy tắc an toàn khi đấu nối biến tần delta.

Luôn ngắt nguồn tổng, chờ vài phút để tụ điện trong biến tần xả hết điện tích dư. Nên đeo găng tay cách điện trong suốt quá trình thao tác.

Đối với nguồn điện công nghiệp, bạn thực hiện đấu dây biến tần delta 3 pha 380v bằng cách kết nối 3 dây pha vào cọc R, S, T. Với nguồn điện dân dụng, việc đấu dây biến tần delta 1 pha ra 3 pha 220v được thực hiện bằng cách cấp dây nóng và nguội vào cọc L, N.

Sau đó, tiến hành đấu biến tần delta cho motor 3 pha bằng cách nối 3 dây từ cọc U, V, W của biến tần vào 3 cọc tương ứng trên hộp đấu dây của động cơ.

Phần này phụ thuộc vào yêu cầu ứng dụng của bạn. Việc đấu dây terminal biến tần delta cho các chức năng cơ bản như chạy/dừng thường dùng đến các chân đầu vào số MI và chân chung DCM (hoặc COM).

Trước khi cấp điện, các bước kiểm tra biến tần delta sau khi đấu dây là không thể bỏ qua. Bạn cần kiểm tra lại độ chắc chắn của các đầu cosse, đảm bảo không có sự chạm chập giữa các dây dẫn. Dùng VOM để đo thông mạch và kiểm tra cách điện nếu cần. Chỉ khi mọi thứ đã chắc chắn, bạn mới tiến hành cấp nguồn cho biến tần.

Việc đấu nối mạch động lực yêu cầu sự cẩn thận tuyệt đối. Nếu bạn không chắc chắn về nguồn điện hoặc cách đi dây, hãy liên hệ ngay với đội ngũ kỹ sư của Thành Thái Motor qua Hotline: 0909.539.175 để được tư vấn trực tiếp, tránh các sự cố chập cháy đáng tiếc.

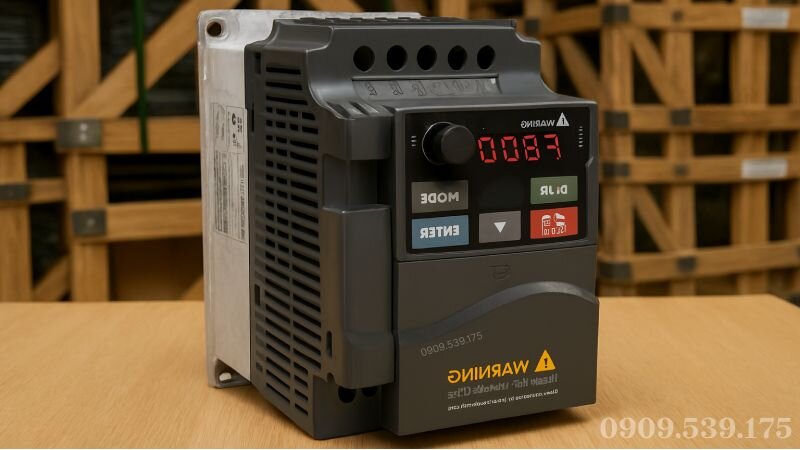

Việc đấu nối mạch động lực yêu cầu sự cẩn thận tuyệt đối.

Mỗi model biến tần Delta có thể có một vài khác biệt nhỏ về cách bố trí và ký hiệu chân. Dưới đây là bảng tham khảo nhanh giúp bạn nhận diện.

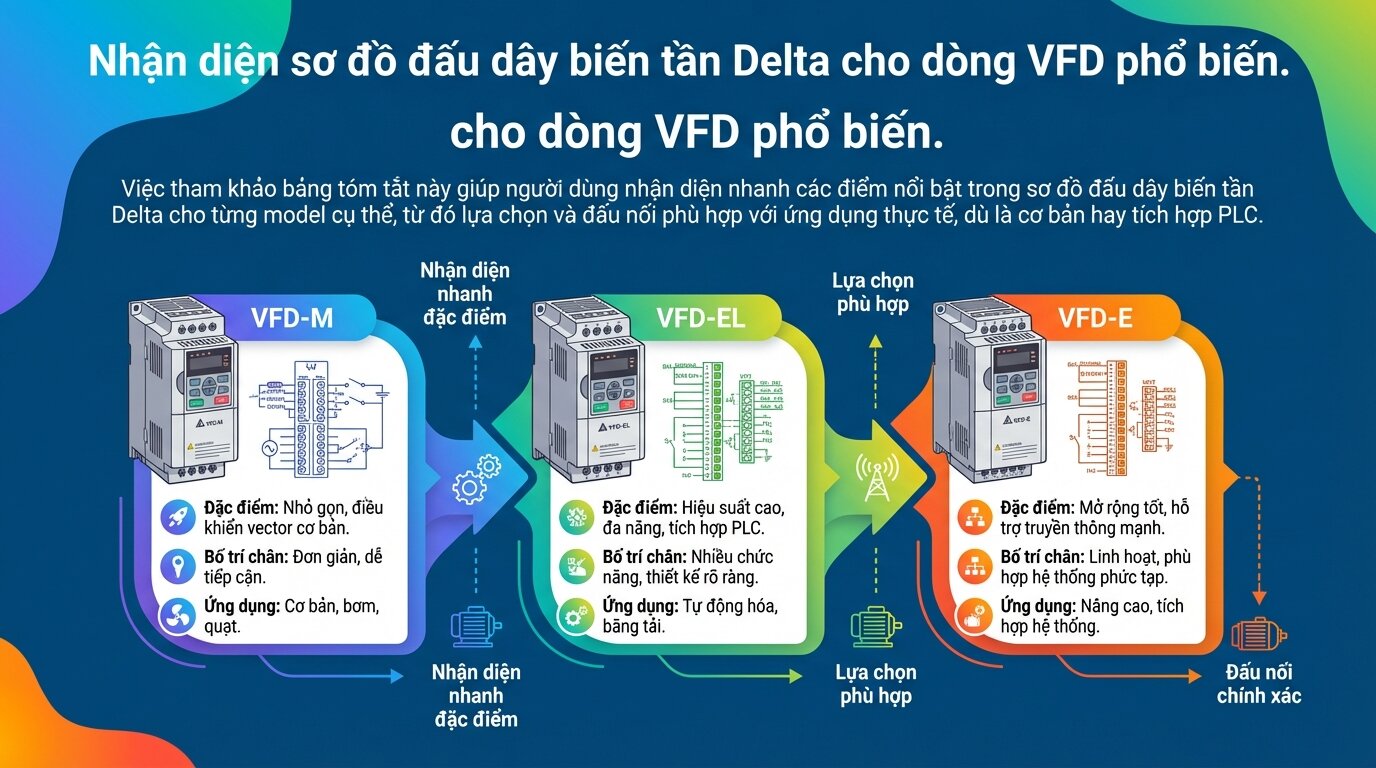

Nhận diện sơ đồ đấu dây biến tần Delta cho dòng VFD phổ biến.

Dòng Biến Tần	Đặc Điểm Đấu Nối Nổi Bật	Ghi Chú
Sơ đồ đấu dây biến tần delta vfd-m	Dòng cơ bản, terminal điều khiển đơn giản.	Phổ biến nhất cho ứng dụng nhỏ.
Sơ đồ đấu dây biến tần delta vfd-el	Tích hợp sẵn bộ lọc EMI, terminal đa chức năng.	Tối ưu cho các hệ thống máy móc đơn giản.
Sơ đồ đấu dây biến tần delta vfd-s	Kích thước nhỏ gọn, các chân điều khiển cơ bản.	Phù hợp không gian lắp đặt hẹp.
Sơ đồ đấu dây biến tần delta vfd-b	Dòng cao cấp, nhiều cổng I/O, hỗ trợ card mở rộng.	Dùng cho ứng dụng cần điều khiển vị trí, momen.
Sơ đồ đấu dây biến tần delta vfd-e	Tích hợp PLC Delta, đấu nối linh hoạt.	Lý tưởng cho các giải pháp tự động hóa tích hợp.

Ngoài kết nối cơ bản, biến tần Delta còn cho phép nhiều cấu hình đấu nối phức tạp hơn để đáp ứng các bài toán điều khiển chuyên sâu.

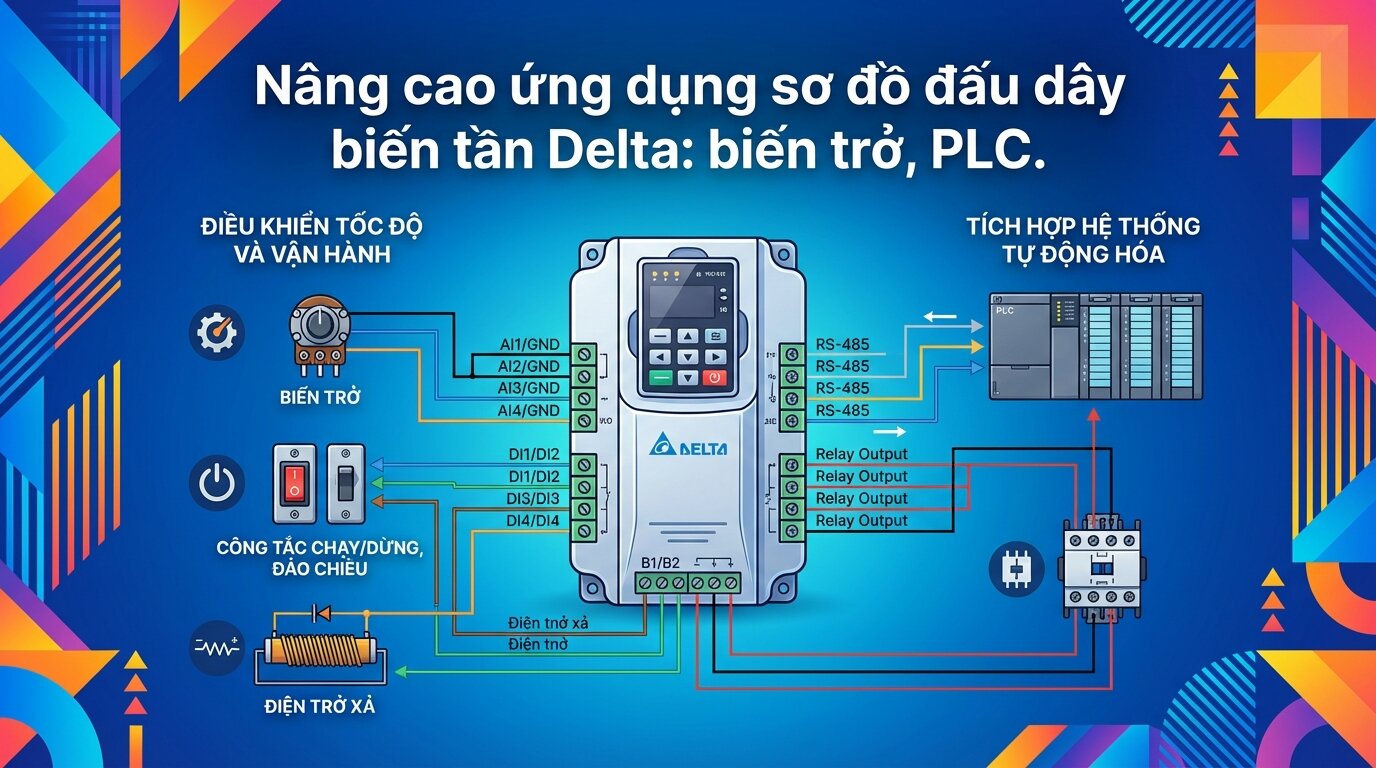

Nâng cao ứng dụng sơ đồ đấu dây biến tần Delta: biến trở, PLC.

Để đấu biến trở cho biến tần delta, bạn cần một biến trở 3 chân (thường là 1kΩ hoặc 2kΩ). Chân giữa của biến trở nối vào ngõ vào analog AVI, hai chân còn lại nối vào chân +10V và chân ACM (chân chung analog) của biến tần. Đây là sơ đồ đấu dây biến tần delta điều khiển tốc độ phổ biến nhất.

Sơ đồ đấu công tắc ngoài cho biến tần delta khá đơn giản. Bạn dùng một công tắc thường mở (NO) nối giữa chân MI1 và chân chung DCM để ra lệnh chạy/dừng. Để thực hiện cách đấu dây biến tần delta chạy thuận nghịch, bạn cần dùng thêm một công tắc nữa nối giữa chân MI2 và DCM.

Với các ứng dụng cần dừng nhanh hoặc tải có quán tính lớn, bạn cần lắp thêm điện trở xả. Sơ đồ đấu điện trở xả cho biến tần delta là kết nối 2 đầu của điện trở vào chân B1, B2 hoặc (+), P trên biến tần. Việc này giúp tiêu tán năng lượng tái sinh, bảo vệ biến tần.

Việc đấu dây biến tần delta với plc thường được thực hiện qua tín hiệu Digital Out (DO) của PLC vào các chân MI của biến tần. Tín hiệu tốc độ có thể được xuất qua ngõ Analog Out (AO) của PLC vào chân AVI của biến tần. Trong một số tủ biến tần lớn, người ta dùng sơ đồ đấu dây contactor cho biến tần delta ở ngõ vào để đóng cắt nguồn tổng an toàn.

Đối với mạch điều khiển, nên sử dụng dây tín hiệu có lớp chống nhiễu và đi dây tách biệt với dây động lực. Điều này giúp tín hiệu điều khiển không bị suy giảm hoặc chập chờn, đặc biệt quan trọng khi đấu dây biến tần delta với PLC hoặc các cảm biến nhạy cảm.

Dù đã có sơ đồ kết nối biến tần delta, các sai lầm vẫn có thể xảy ra. Dưới đây là những lỗi phổ biến nhất mà các kỹ sư của Thành Thái Motor thường gặp:

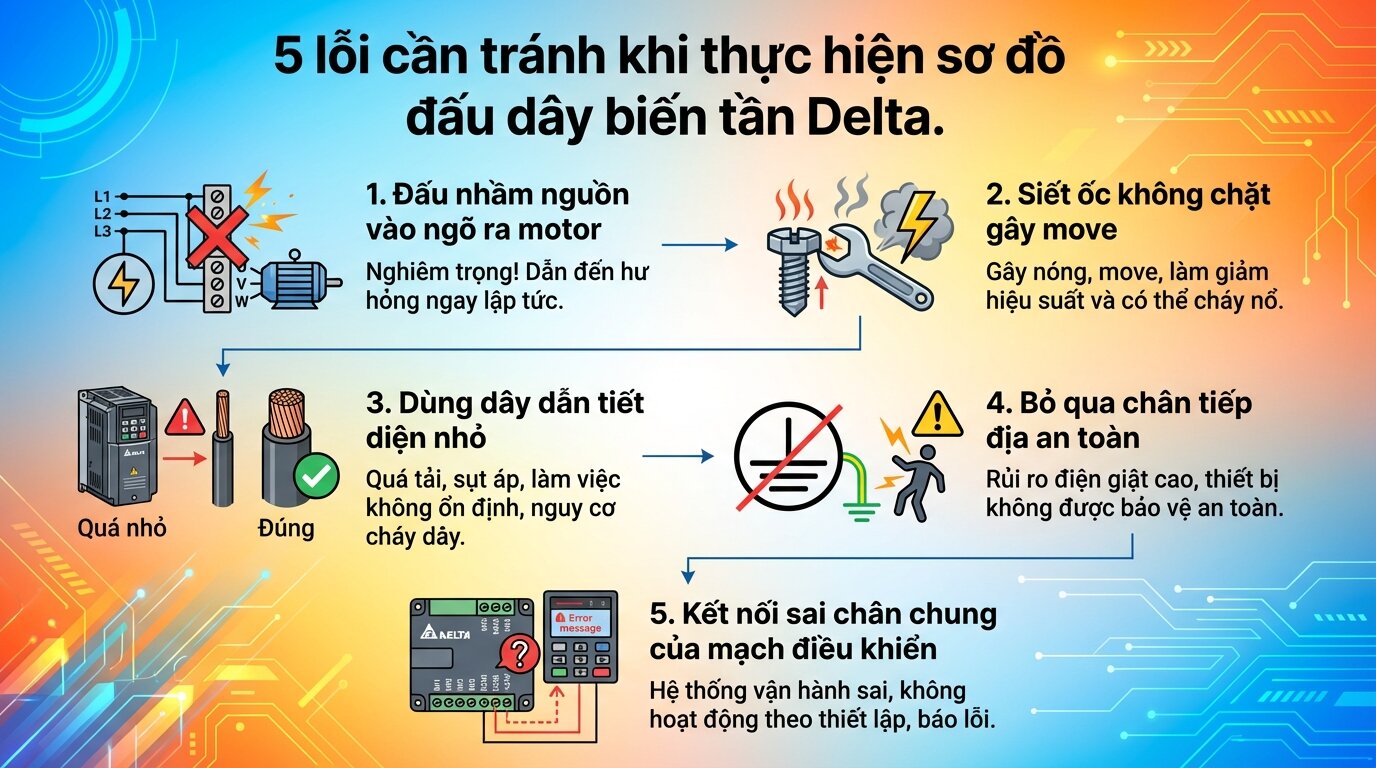

5 lỗi cần tránh khi thực hiện sơ đồ đấu dây biến tần Delta.

Đấu nhầm nguồn điện lưới vào cổng ra motor (R, S, T vào U, V, W). Đây là lỗi nghiêm trọng nhất, gây hỏng biến tần ngay lập tức.
Không siết chặt ốc tại các terminal động lực. Lỗi này gây ra hiện tượng move, phát sinh nhiệt và có thể gây cháy nổ.
Sử dụng dây dẫn có tiết diện quá nhỏ so với công suất của motor và biến tần.
Bỏ qua việc kết nối chân tiếp địa (PE/GND), gây mất an toàn và tăng nguy cơ nhiễu.
Đấu sai chân chung (DCM/COM) của mạch điều khiển, khiến các lệnh từ bên ngoài không có tác dụng.

Hoàn toàn có thể. Bạn chỉ cần chọn đúng model biến tần có đầu vào 1 pha 220V và đầu ra 3 pha 220V, ví dụ dòng VFD-EL. Một lưu ý là động cơ 3 pha 380V của bạn phải được chuyển đấu từ chế độ sao (Y) về chế độ tam giác (△) để tương thích với điện áp ra 220V của biến tần 1 pha 220v.

Sau khi hoàn tất đấu dây, bạn cần thực hiện các bước cài đặt biến tần delta cơ bản. Các thông số quan trọng cần nhập bao gồm công suất, tần số, điện áp, dòng điện định mức của motor. Sau đó, bạn cần cài đặt nguồn ra lệnh chạy và nguồn tham chiếu tần số (chạy bằng nút trên bàn phím hay bằng công tắc ngoài, điều chỉnh tốc độ bằng biến trở hay bàn phím).

Tài liệu biến tần delta, hay còn gọi là manual biến tần delta, đi kèm theo từng sản phẩm là nguồn thông tin chính xác và đáng tin cậy nhất. Sơ đồ đi dây biến tần delta có thể khác biệt đôi chút giữa các model, vì thế luôn ưu tiên tài liệu chính hãng từ nhà sản xuất.

Tuyệt đối không nên. Việc đóng ngắt contactor ở ngõ ra (giữa biến tần và motor) khi biến tần đang hoạt động có thể gây sốc điện áp ngược, làm hỏng ngay lập tức khối công suất IGBT của biến tần. Contactor chỉ nên được lắp ở ngõ vào của máy biến tần để bảo vệ và đóng cắt nguồn.

Việc đấu dây relay cho biến tần delta (chân RA, RB, RC) là để xuất các tín hiệu trạng thái ra bên ngoài. Bạn có thể cài đặt cho relay tác động khi biến tần đang chạy, biến tần báo lỗi, hoặc động cơ đạt một tần số nhất định. Tín hiệu này dùng để điều khiển đèn báo, còi hoặc gửi về cho PLC.

Việc nắm vững sơ đồ đấu dây biến tần Delta không chỉ là một kỹ năng kỹ thuật cơ bản mà còn là yếu tố quyết định đến sự an toàn và hiệu quả của toàn bộ hệ thống máy móc. Từ việc phân biệt mạch động lực, mạch điều khiển, cho đến việc áp dụng các sơ đồ cho những ứng dụng cụ thể như chạy thuận nghịch hay điều khiển qua biến trở, mỗi bước đều đòi hỏi sự chính xác và cẩn trọng. Hy vọng rằng, với những hướng dẫn chi tiết và lưu ý thực tế từ kinh nghiệm của Thành Thái Motor, bạn đã có thể tự tin hơn trong việc lắp đặt và vận hành thiết bị của mình.

Tuy nhiên, mỗi hệ thống đều có những đặc thù riêng. Nếu bạn gặp bất kỳ khó khăn nào trong quá trình thực hiện hoặc cần một giải pháp tối ưu hơn cho ứng dụng của mình, đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi luôn sẵn sàng hỗ trợ. Đừng ngần ngại liên hệ với Thành Thái Motor qua Hotline: 0909.539.175 để nhận được sự tư vấn đấu dây biến tần delta chuyên nghiệp và nhanh chóng nhất.
