Lỗi OC3 biến tần INVT là gì? Nguyên nhân và cách xử lý nhanh

Bạn đang vận hành dây chuyền sản xuất thì đột nhiên máy dừng hoạt động. Màn hình điều khiển hiển thị mã lỗi OC3 biến tần INVT. Sự cố này gây gián đoạn công việc, ảnh hưởng đến tiến độ và gây thiệt hại về chi phí. Trong bài viết này, Thành Thái Motor sẽ phân tích chuyên sâu ý nghĩa, nguyên nhân và hướng dẫn các bước khắc phục sự cố này một cách đơn giản .

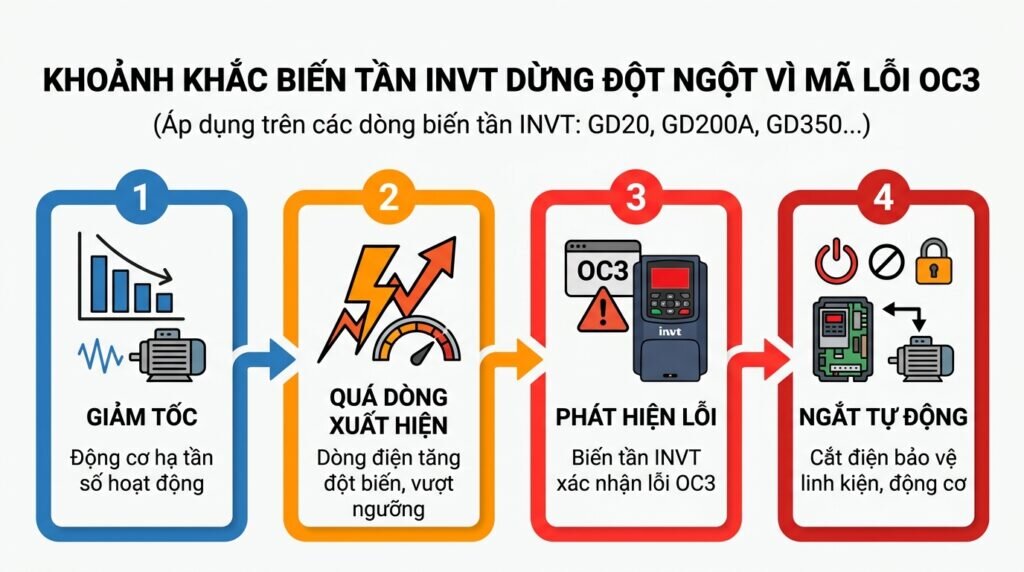

Lỗi OC3 biến tần INVT là gì?

Trên các dòng biến tần của thương hiệu INVT (như GD20, GD200A, GD350…), mã lỗi OC3 là ký hiệu viết tắt của tình trạng Over Current during Deceleration – tức là lỗi quá dòng trong quá trình giảm tốc.

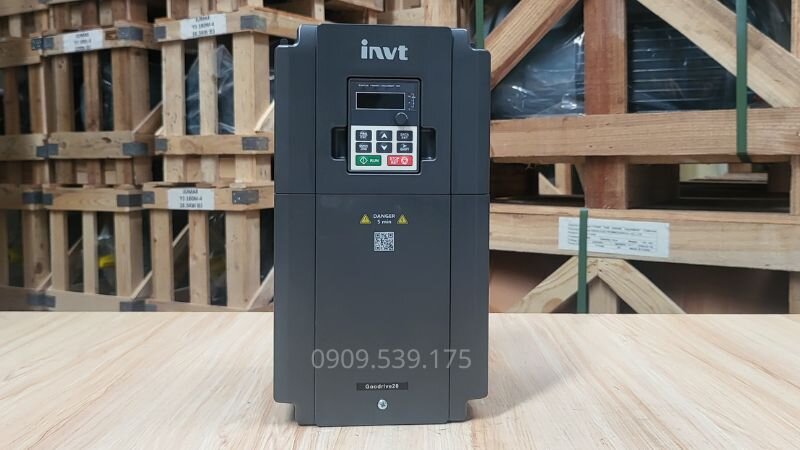

Lỗi OC3 của biến tần INVT xuất hiện khi dòng điện đầu ra của biến tần vượt ngưỡng an toàn cho phép trong lúc động cơ đang thực hiện quá trình chạy chậm dần để dừng lại (hoặc khi thay đổi tần số theo chiều hướng giảm). Để bảo vệ các linh kiện công suất bên trong không bị cháy nổ hoặc làm hỏng động cơ điện (motor điện), biến tần sẽ tự động ngắt và báo lỗi OC3.

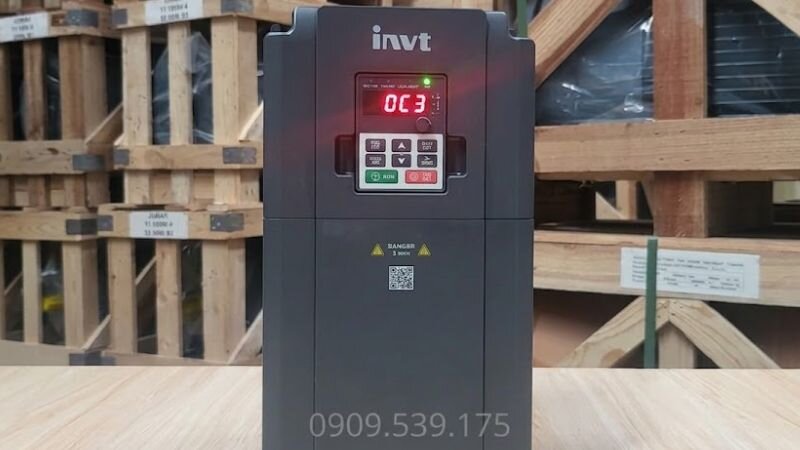

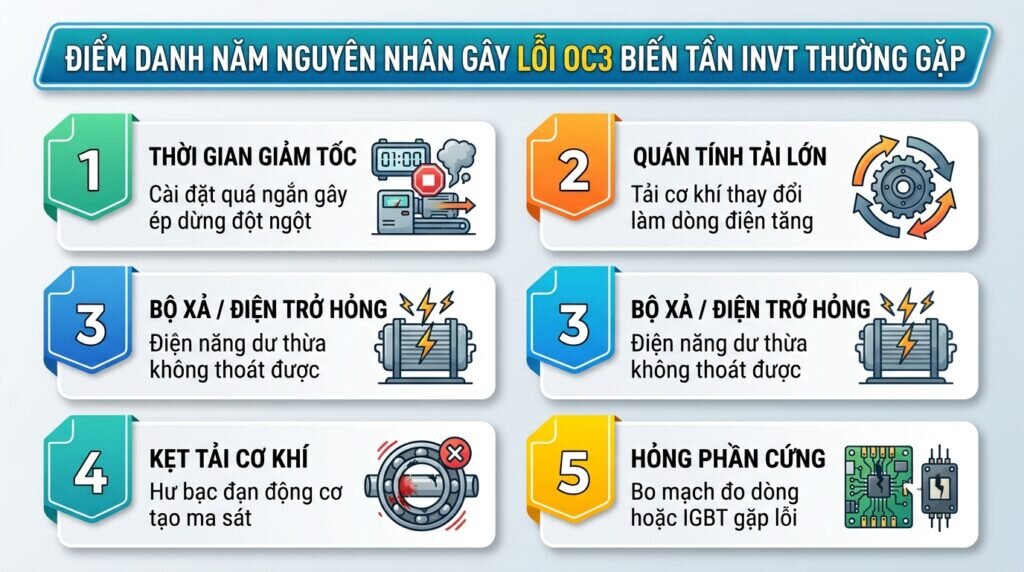

5 Nguyên nhân chính gây ra lỗi OC3 trên biến tần INVT

Dựa trên kinh nghiệm sửa chữa thực tế, dưới đây là 5 nguyên nhân gây ra lỗi OC3 biến tần INVT thường gặp nhất:

Thời gian giảm tốc cài đặt quá ngắn (Nguyên nhân phổ biến nhất)

Thời gian giảm tốc quyết định khoảng thời gian động cơ từ lúc đang chạy đến khi dừng hẳn. Khi bạn cài đặt thời gian hãm quá ngắn so với yêu cầu thực tế, động cơ bị ép phải dừng lại đột ngột. Lúc này, động cơ biến thành một máy phát điện, dội ngược một lượng dòng điện và điện áp lớn về biến tần, vượt quá ngưỡng chịu đựng và gây ra lỗi OC3 biến tần INVT.

Quán tính tải quá lớn hoặc động cơ bị hãm đột ngột

Các ứng dụng như máy ly tâm, máy nghiền hay quạt công nghiệp có quán tính tải cực kỳ lớn. Trong quá trình vận hành, nếu tải cơ khí (ví dụ: Vật liệu đưa vào máy đột ngột quá nhiều) làm hãm tốc độ quay của rotor, stator của motor sẽ phải rút một lượng dòng điện khổng lồ từ điện lưới để duy trì tốc độ. Sự thay đổi tải đột ngột này đẩy dòng điện vượt ngưỡng cài đặt an toàn của biến tần INVT.

Sự cố ở bộ xả hoặc điện trở xả

Bộ xả và điện trở xả đóng vai trò tiêu tán phần điện năng dư thừa do động cơ phát ngược lại. Nếu điện trở xả bị đứt dây, cháy hỏng, hoặc chọn sai công suất, dòng điện tái sinh không có đường thoát. Lượng năng lượng dư thừa tích tụ sẽ khiến tủ biến tần rơi vào trạng thái nguy hiểm và tự ngắt báo lỗi.

Kẹt tải cơ khí hoặc kẹt bạc đạn động cơ

Đây là vấn đề liên quan mật thiết đến công tác bảo trì. Nếu hệ thống nhông xích bị khô dầu nhớt, hoặc bạc đạn động cơ bị mòn, vỡ, ma sát tạo ra lực cản cơ khí khổng lồ. Lực cản này ép mô tơ điện phải hoạt động trong tình trạng quá tải nghiêm trọng, dẫn đến cường độ dòng điện tăng vọt ngay lập tức.

Hỏng phần cứng biến tần (Bo mạch đo dòng, công suất IGBT)

Hỏng phần cứng biến tần là trường hợp xấu nhất. Nếu máy biến tần hoạt động trong môi trường nhiều bụi bẩn, độ ẩm cao, hoặc đã quá cũ, các linh kiện như cảm biến đo dòng (CT, Hall sensor), bo mạch điều khiển hoặc khối công suất IGBT có thể đã bị lão hóa, chập cháy, dẫn đến việc báo lỗi ảo hoặc lỗi thực tế không thể reset. Ngoài ra, sự cố trên bo mạch đo dòng làm cho hệ thống thu thập thông tin sai lệch, báo ảo lỗi OC3 về vi xử lý trung tâm ngay cả khi chưa kết nối tải.

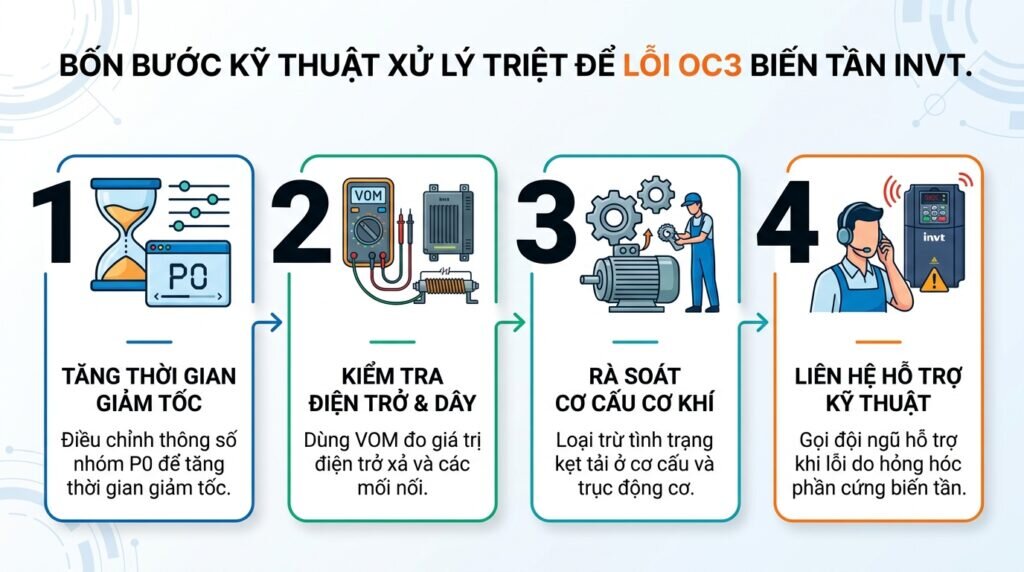

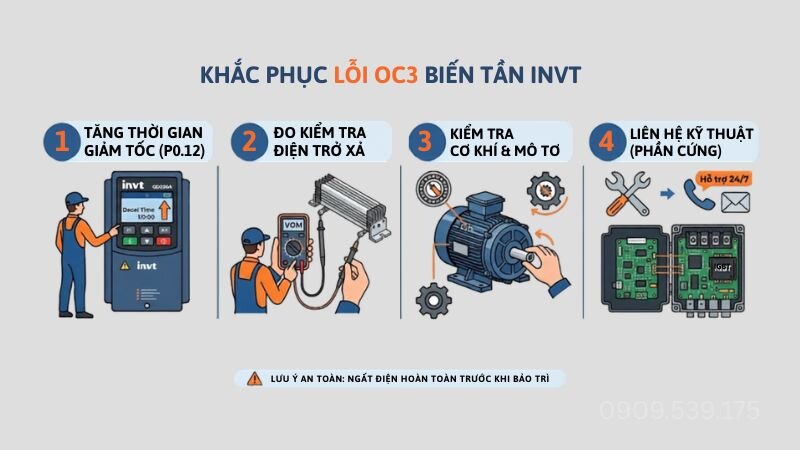

Hướng dẫn 4 bước khắc phục lỗi OC3 biến tần INVT chuẩn kỹ thuật

Việc áp dụng trình tự kiểm tra, khắc phục lỗi OC3 biến tần INVT chuẩn sẽ giúp bạn tiết kiệm thời gian và chi phí. Hãy thực hiện tuần tự 4 bước sau:

Bước 1: Điều chỉnh tăng thời gian giảm tốc (Thông số nhóm P0)

• Truy cập vào menu cài đặt cơ bản của biến tần INVT (thường là nhóm thông số P0.12 đối với GD20/GD200A).
• Tăng giá trị thời gian hãm lên (ví dụ: Đang cài 5 giây thì tăng lên 10 giây hoặc 15 giây).
• Lưu lại (nhấn DATA/ENT) và cho máy chạy thử nghiệm nghiệm thu. Nếu lỗi biến mất, vấn đề đã được giải quyết.

Bước 2: Đo kiểm tra hệ thống điện trở xả bằng đồng hồ VOM

• Sử dụng đồng hồ vạn năng (VOM) chuyển về thang đo điện trở (Ohm).
• Đo hai đầu dây của điện trở xả. Nếu đồng hồ không nhảy số (OL) tức là điện trở đã bị đứt, cần thay mới.
• Kiểm tra kỹ các điểm đấu nối ốc vít tại cầu đấu (+), (-) và (PB) xem có bị lỏng lẻo hay đánh lửa không.

Bước 3: Kiểm tra phần cơ khí và động cơ điện

• Ngắt hoàn toàn nguồn điện.
• Tháo dây curoa hoặc khớp nối giữa động cơ và tải cơ khí.
• Dùng tay quay thử trục động cơ và trục của hệ thống tải xem có trơn tru không. Nếu có tiếng kêu lạ, rít hoặc kẹt cứng, bạn cần bảo dưỡng, tra mỡ bôi trơn hoặc thay thế vòng bi (bạc đạn) ngay lập tức.

Bước 4: Liên hệ đội ngũ kỹ thuật nếu hỏng phần cứng

Nếu bạn đã thực hiện cả 3 bước trên, máy chạy không tải vẫn báo lỗi OC3 hoặc vừa cấp lệnh Run/Stop đã lập tức nhảy lỗi không thể Reset, 90% phần cứng bên trong biến tần đã gặp sự cố. Lúc này, việc can thiệp sâu đòi hỏi chuyên môn cao và thiết bị đo kiểm chuyên dụng.

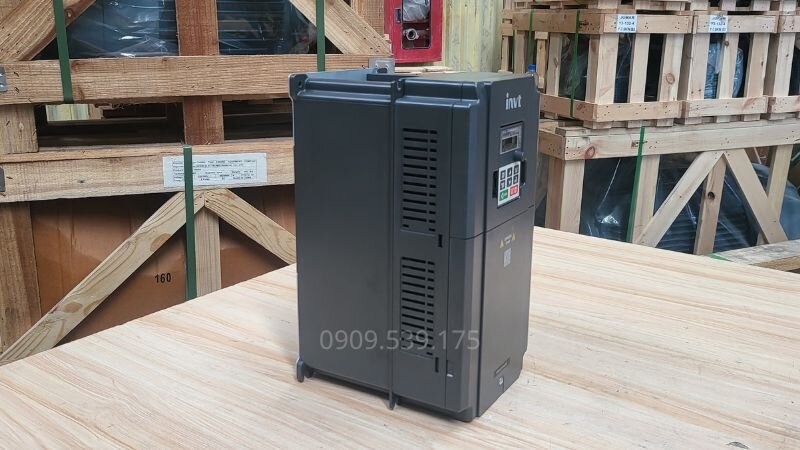

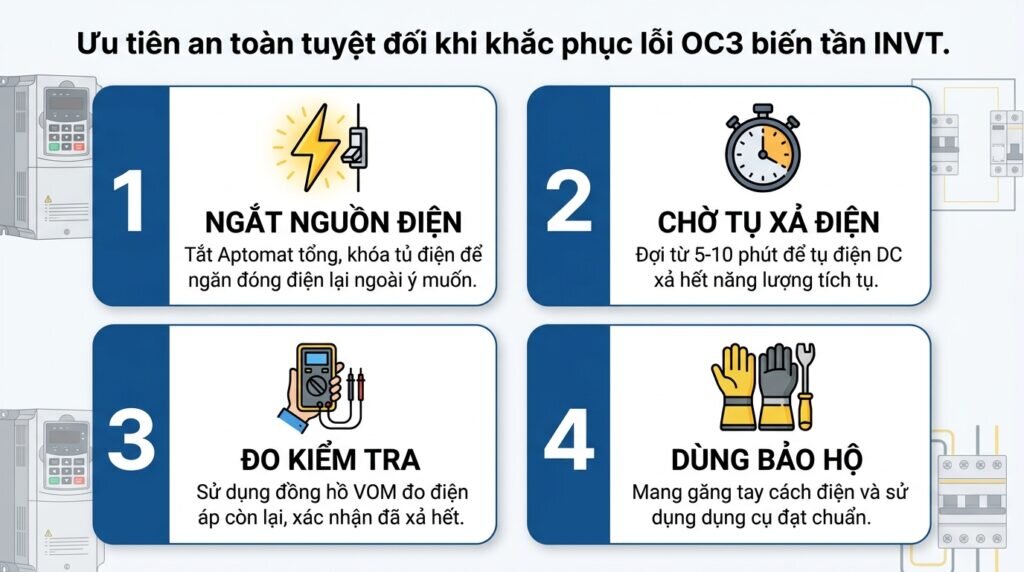

Lưu ý an toàn khi sửa chữa biến tần báo lỗi

Sửa chữa thiết bị điện công nghiệp tiềm ẩn nhiều rủi ro, bạn cần bắt buộc phải tuân thủ quy tắc sau:

• Ngắt điện 100%: Đảm bảo Aptomat/CB cấp nguồn cho thiết bị đã được ngắt hoàn toàn.
• Thời gian xả tụ an toàn:Tụ điện DC bên trong thiết bị lưu trữ nguồn năng lượng cực lớn. Bạn phải chờ ít nhất 5 đến 10 phút sau khi ngắt điện, và kiểm tra lại bằng đồng hồ VOM trước khi chạm tay vào các cầu đấu.
• Trang bị bảo hộ: Luôn sử dụng găng tay cách điện và dụng cụ đo lường đạt chuẩn an toàn.

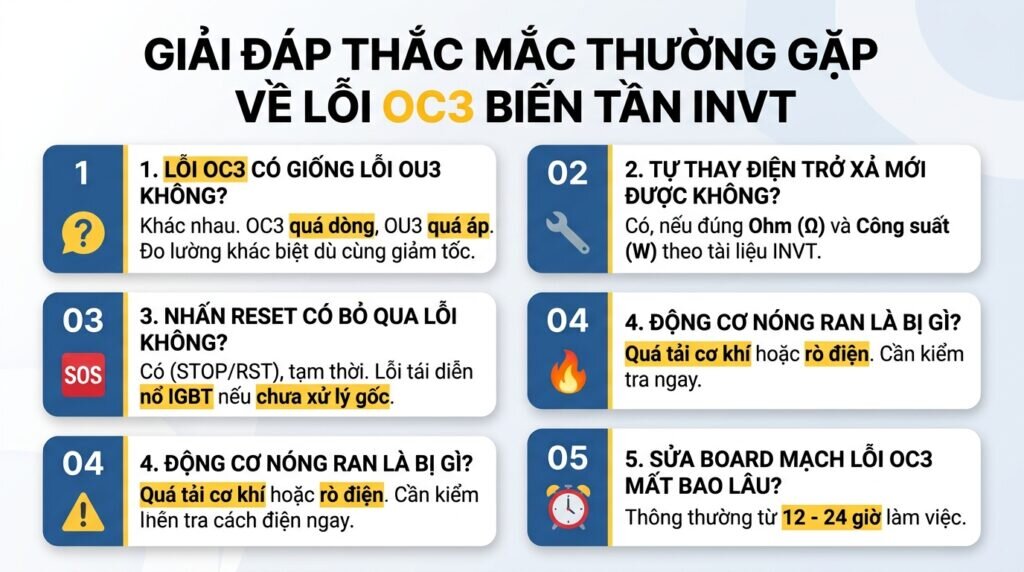

Câu hỏi thường gặp

Kết luận

Khắc phục lỗi OC3 biến tần INVT đòi hỏi sự am hiểu sâu sắc về thông số cài đặt, cơ cấu tải cơ khí và phần cứng điện tử công suất. Việc hiểu rõ nguyên nhân và áp dụng đúng quy trình kiểm tra từ thời gian giảm tốc, điện trở xả đến động cơ sẽ giúp bạn làm chủ thiết bị và đảm bảo an toàn tuyệt đối.
