Lỗi OV3 biến tần INVT là một trong những lỗi bảo vệ thường gặp, làm thiết bị tự động dừng hoạt động để tránh hư hỏng khi điện áp DC tăng quá cao. Nếu không xác định đúng nguyên nhân và xử lý kịp thời, lỗi này có thể làm gián đoạn sản xuất và ảnh hưởng đến tuổi thọ của biến tần. Trong bài viết này, Thành Thái Motor sẽ hướng dẫn cách nhận biết, phân tích nguyên nhân và khắc phục lỗi OV3 biến tần INVT đúng kỹ thuật, giúp hệ thống nhanh chóng vận hành ổn định trở lại.
Lỗi OV3 biến tần INVT là gì và nguyên nhân do đâu?
Lỗi OV3 trên biến tần INVT là lỗi quá điện áp xuất hiện khi động cơ đang vận hành ổn định. Hiểu rõ ý nghĩa và nguyên nhân sẽ giúp kiểm tra đúng hướng và xử lý hiệu quả hơn.
Lỗi OV3 là gì?
Trên dòng biến tần này, OV3 (Over Voltage 3) là lỗi báo quá điện áp DC Bus khi động cơ đang chạy ở tốc độ ổn định (hằng số). Khi điện áp một chiều bên trong mạch biến tần vượt qua ngưỡng bảo vệ an toàn (thường > 800V DC đối với dòng máy 380V), thiết bị sẽ tự ngắt mạch để chống cháy nổ tụ điện.
Các nguyên nhân chính sinh ra lỗi
Lỗi này thường xuất hiện do điện áp nguồn, đặc tính tải hoặc hư hỏng bên trong biến tần. Cần xác định đúng nguyên nhân để xử lý chính xác và tránh lỗi tái diễn.
Điện áp lưới cấp vào quá cao: Nguồn điện lưới biến động, vượt mức điện áp định mức của biến tần (thường do ban đêm ít tải hoặc vị trí gần trạm biến áp).
Tải có quán tính lớn, dao động đột ngột: Dù đang chạy ở tốc độ ổn định, nếu tải bị ngoại lực tác động làm motor quay nhanh hơn tốc độ đồng bộ, motor sẽ biến thành máy phát điện. Năng lượng này dội ngược về biến tần làm tăng điện áp DC .
Lỗi phần cứng: Bo mạch đo lường điện áp bên trong biến tần bị hỏng, dẫn đến đọc sai trị số và báo lỗi ảo.
Dưới đây là các bước kiểm tra và xử lý thực tế theo trình tự từ nguyên nhân khách quan bên ngoài đến các yếu tố kỹ thuật bên trong.
Đo và xử lý điện áp nguồn cấp
Sử dụng đồng hồ VOM đo trực tiếp điện áp AC tại các chân R, S, T. Nếu điện áp lưới thường xuyên ở mức cao (trên 420V – 440V), bạn cần điều chỉnh lại nấc phân áp của máy biến áp xưởng hoặc lắp thêm cuộn kháng AC (AC Reactor) ở ngõ vào để giảm xung điện áp.
Kiểm tra phần tải cơ khí và thông số cài đặt
Kiểm tra xem hệ thống cơ khí có bị lực xô đẩy bất thường khi đang chạy không (ví dụ: cần trục đi xuống, máy ly tâm). Trên biến tần, bạn có thể bật chức năng kiểm soát quá áp để biến tần tự động can thiệp điều chỉnh tần số nhằm kìm hãm điện áp DC tăng cao.
Lắp thêm bộ xả và điện trở xả
Đối với các ứng dụng có lực quán tính lớn sinh ra điện năng dội ngược liên tục, cách khắc phục là trang bị bộ xả và điện trở xả. Năng lượng dư thừa sẽ được xả qua điện trở và tiêu hao dưới dạng nhiệt năng, giúp điện áp DC Bus luôn giữ ở mức an toàn.

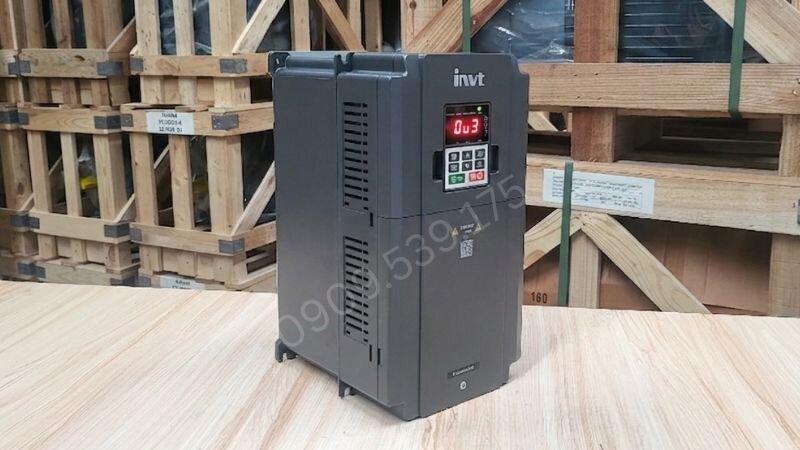

Khắc phục lỗi OV3 bằng cuộn kháng AC và điện trở xả
Hậu quả khi để lỗi OV3 xảy ra liên tục mà không xử lý
Việc bỏ qua cảnh báo quá áp hoặc cố tình reset (khôi phục) biến tần để chạy ráng sẽ gây ra thiệt hại nặng nề cho hệ thống.
Cháy nổ tụ điện: Điện áp cao liên tục làm giảm tuổi thọ hoặc gây phồng rộp, nổ dãy tụ điện DC Bus bên trong máy.
Hỏng mô-đun công suất (IGBT): Khối IGBT sẽ bị đánh thủng do phải chịu mức áp vượt giới hạn, dẫn đến chi phí sửa chữa hoặc thay thế bo mạch rất lớn.
Phá hủy động cơ: Lớp cách điện của cuộn dây motor sẽ nhanh chóng bị phá hủy, dễ gây chập cháy động cơ khi bị dội áp liên tục.

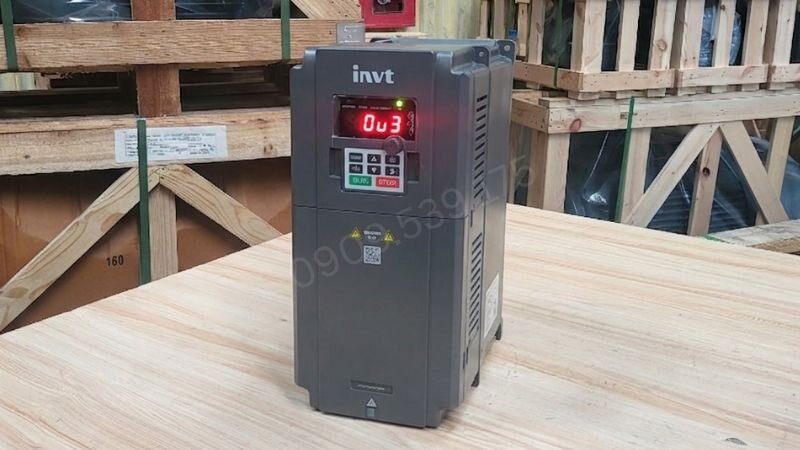

Lỗi OV3 tái diễn gây phá hủy cuộn dây động cơ
Hướng dẫn kiểm tra và phòng ngừa sự cố điện áp định kỳ
Áp dụng bảo trì chủ động sẽ giúp hệ thống điện vận hành ổn định và hạn chế hư hỏng trong quá trình sử dụng.
Bảo trì đấu nối: Định kỳ kiểm tra và siết chặt các điểm đấu nối nguồn điện, đảm bảo không bị mô-ve hay đánh lửa.
Kiểm tra điện trở xả: Dùng đồng hồ VOM đo kiểm tra thông mạch và điện trở của các thanh điện trở xả (nếu có lắp) để chắc chắn chúng chưa bị đứt hỏng.
Vệ sinh hệ thống tản nhiệt: Vệ sinh sạch sẽ quạt và khe thông gió của biến tần. Tụ điện khi làm việc ở điện áp cao cần môi trường mát mẻ để không bị suy giảm tuổi thọ.

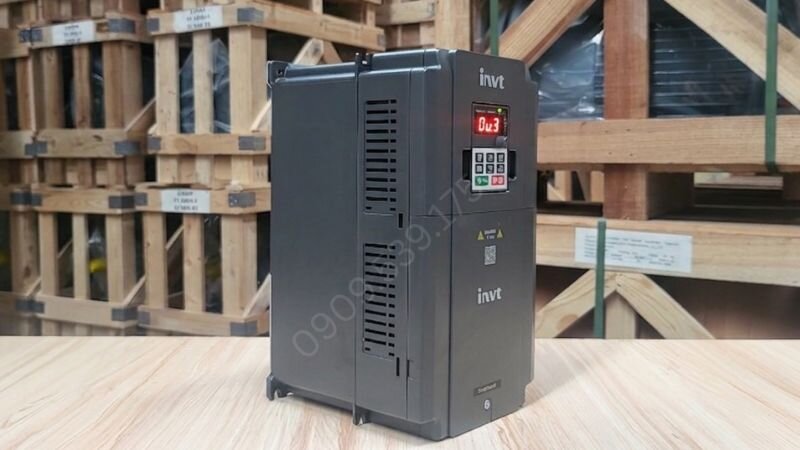

Bảo trì biến tần đúng cách để tăng tuổi thọ tụ điện
Câu hỏi thường gặp
Phân biệt OV1, OV2 và OV3 trên biến tần INVT như thế nào?
OV1 là quá áp trong quá trình tăng tốc; OV2 là quá áp khi đang giảm tốc; còn OV3 là quá áp khi động cơ đang chạy ở tốc độ hằng số định mức.
Đo điện lưới bằng VOM báo bình thường nhưng máy vẫn ngắt và báo OV3?
Đồng hồ VOM chỉ đo điện áp AC trung bình. Quá áp có thể do xung điện áp rất ngắn hoặc do năng lượng dội ngược từ motor làm tăng điện áp DC Bus bên trong biến tần, không nhất thiết do điện lưới.
Điện trở xả đang dùng sờ vào thấy rất nóng khi máy chạy có phải bị hỏng không?
Không. Điện trở xả nóng lên khi hoạt động là bình thường vì nó tiêu tán điện năng dư thành nhiệt. Tuy nhiên, nếu quá nóng, đỏ rực hoặc bốc khói thì cần chọn điện trở có công suất lớn hơn.
Có thể cài đặt thông số để tắt chức năng bảo vệ quá áp (OV) chạy tạm không?
Tuyệt đối không. Đây là tính năng bảo vệ an toàn phần cứng cốt lõi. Nếu bạn tắt chức năng này, biến tần sẽ không tự ngắt mạch và dẫn đến nổ banh tụ điện DC Bus ngay lập tức.
Biến tần thỉnh thoảng mới bị OV3 vào ban đêm thì xử lý bằng cách nào?
Ban đêm ít tải nên điện áp lưới thường tăng cao. Có thể xử lý bằng cách lắp cuộn kháng ngõ vào (AC choke). Nếu vẫn còn lỗi, cần hạ nấc máy biến áp hoặc lắp điện trở xả.
Kết luận
Lỗi OV3 trên biến tần INVT không quá phức tạp nếu xác định đúng nguyên nhân bắt nguồn từ nguồn điện lưới hay do đặc tính quán tính của tải. Trang bị cuộn kháng, lắp đặt điện trở xả đúng định mức và bảo dưỡng hệ thống định kỳ là các phương pháp tối ưu giúp hệ thống hoạt động ổn định, tránh thiệt hại kinh tế do dừng máy hoặc hỏng phần cứng.
