Cài biến tần Mitsubishi là quá trình thiết lập các tham số và đấu nối phần cứng để biến tần điều khiển động cơ điện (motor điện) một cách chính xác và hiệu quả. Quá trình cài đặt biến tần này bao gồm các bước chính: đấu nối mạch động lực và mạch điều khiển theo sơ đồ, sau đó cài đặt các thông số cơ bản như tần số, điện áp, dòng điện định mức của động cơ, và các chức năng bảo vệ. Việc cài đặt đúng kỹ thuật không chỉ giúp hệ thống vận hành ổn định mà còn tối ưu hóa hiệu suất và kéo dài tuổi thọ cho cả biến tần và động cơ.
An toàn là trên hết: Luôn ngắt nguồn và tuân thủ sơ đồ đấu dây chính xác để tránh chập cháy, hư hỏng thiết bị.
Thông số động cơ là cốt lõi: Việc nhập đúng các thông số của motor (công suất, điện áp, dòng định mức, tần số) là bước bắt buộc để biến tần hoạt động chính xác.
Mỗi model có sự khác biệt: Các dòng biến tần như D700, E700, A800 có một số tham số (Pr.) đặc trưng. Cần tham khảo tài liệu kỹ thuật đi kèm.
Reset khi cần thiết: Khi gặp lỗi hoặc cài đặt sai, việc reset biến tần Mitsubishi về mặc định của nhà sản xuất là bước khắc phục sự cố hiệu quả đầu tiên.
Nắm vững những nguyên tắc này sẽ giúp bạn tự tin hơn khi bắt đầu vào các bước cài đặt chi tiết ngay sau đây.
Thương hiệu biến tần Mitsubishi Electric – bền bỉ, hiệu suất ổn định, công nghệ thông minh.
Chuẩn bị gì trước khi lắp đặt và cài đặt biến tần Mitsubishi?
Sự chuẩn bị kỹ lưỡng là yếu tố quyết định 50% thành công. Đừng bỏ qua bước này, nó giúp bạn tiết kiệm thời gian và đảm bảo an toàn tuyệt đối.

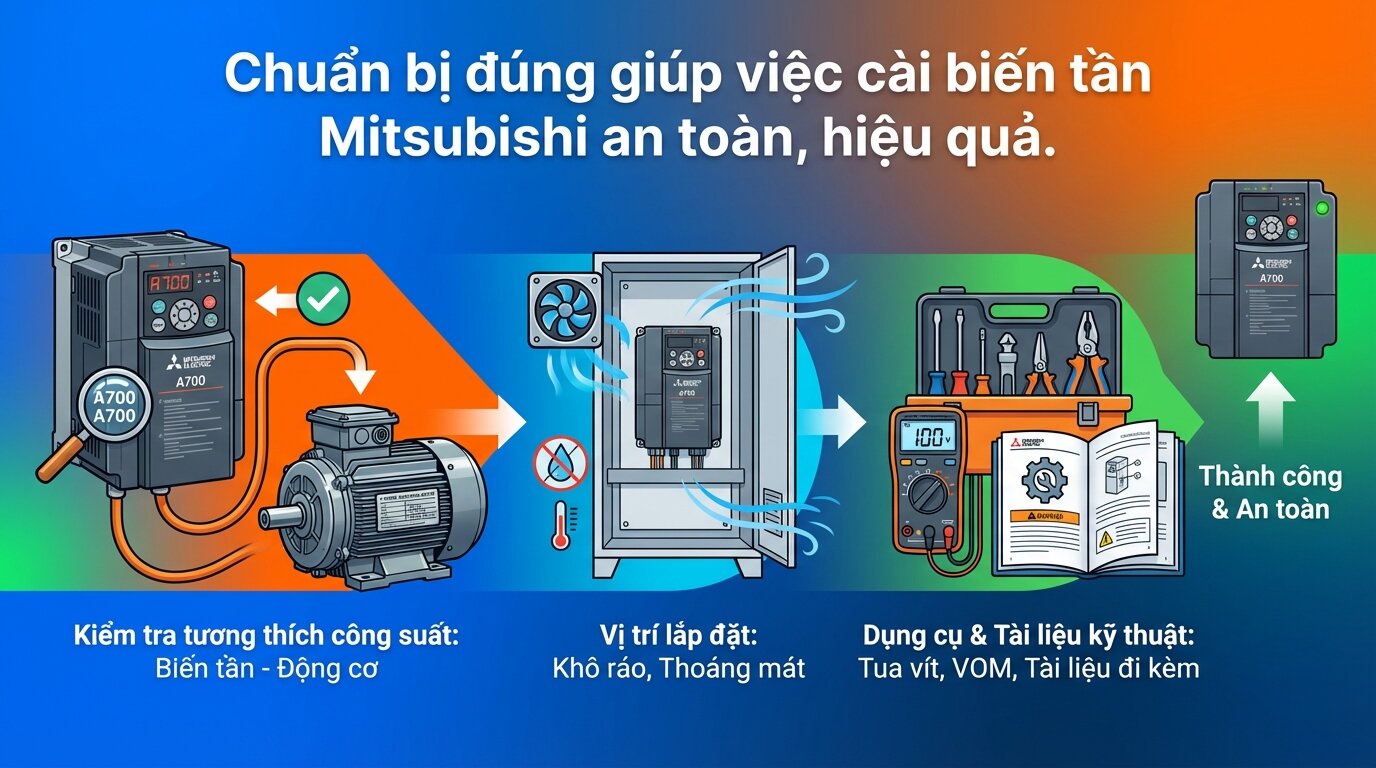

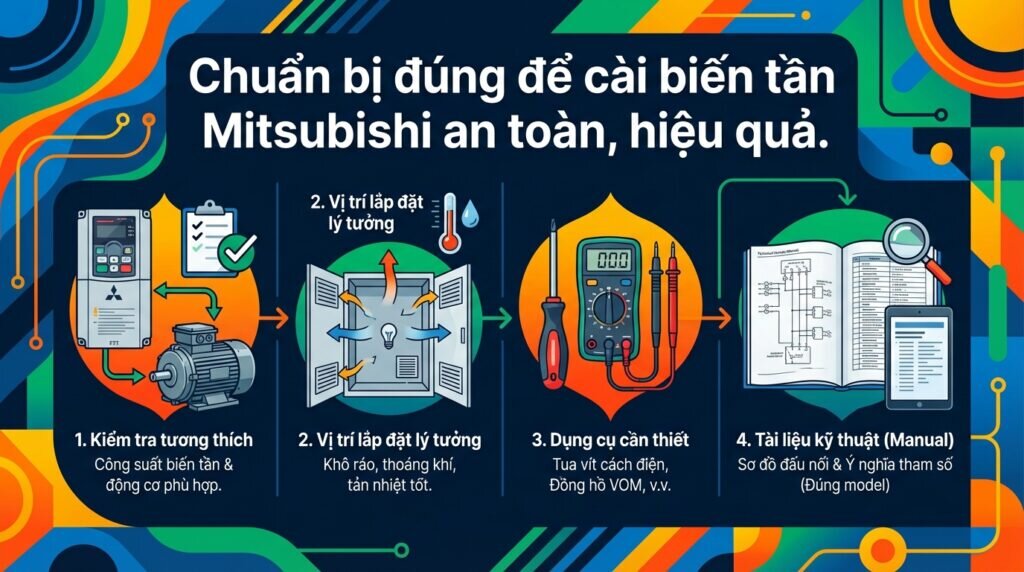

Chuẩn bị đúng giúp việc cài biến tần Mitsubishi an toàn, hiệu quả.
Kiểm tra thiết bị và môi trường lắp đặt
Đầu tiên, hãy chắc chắn biến tần, máy biến tần và động cơ có công suất tương thích. Kiểm tra dây dẫn có tiết diện phù hợp với dòng điện định mức, tránh tình trạng sụt áp hay quá nhiệt.
Chọn vị trí lắp đặt tủ biến tần ở nơi khô ráo, thoáng khí, tránh ánh nắng trực tiếp và môi trường có nhiều bụi kim loại. Môi trường lắp đặt tốt giúp biến tần tản nhiệt hiệu quả, hoạt động bền bỉ hơn.
Dụng cụ cần thiết
Bạn không cần những dụng cụ quá phức tạp. Chỉ cần một bộ tua vít cách điện tốt, kìm tuốt dây, kìm bấm cos và một chiếc đồng hồ VOM để kiểm tra thông mạch, đo điện áp là đủ.
Tài liệu kỹ thuật (Manual/Catalog)
Đây là vật bất ly thân của một kỹ sư. Mỗi model biến tần đều có một cuốn catalog biến tần Mitsubishi đi kèm, chứa đựng mọi thông tin về sơ đồ đấu nối, ý nghĩa tham số và cách xử lý lỗi.
Hãy luôn tham khảo tài liệu cài đặt biến tần Mitsubishi chính hãng của model bạn đang sử dụng. Đừng cài đặt theo thói quen hay “kinh nghiệm” từ một model khác.
Sơ đồ đấu dây và hướng dẫn lắp đặt biến tần Mitsubishi
Sau khi đã chuẩn bị xong, chúng ta sẽ tiến hành đấu nối phần cứng. Đây là bước nền tảng, sai một li là đi một dặm, nên hãy cẩn thận tuyệt đối.

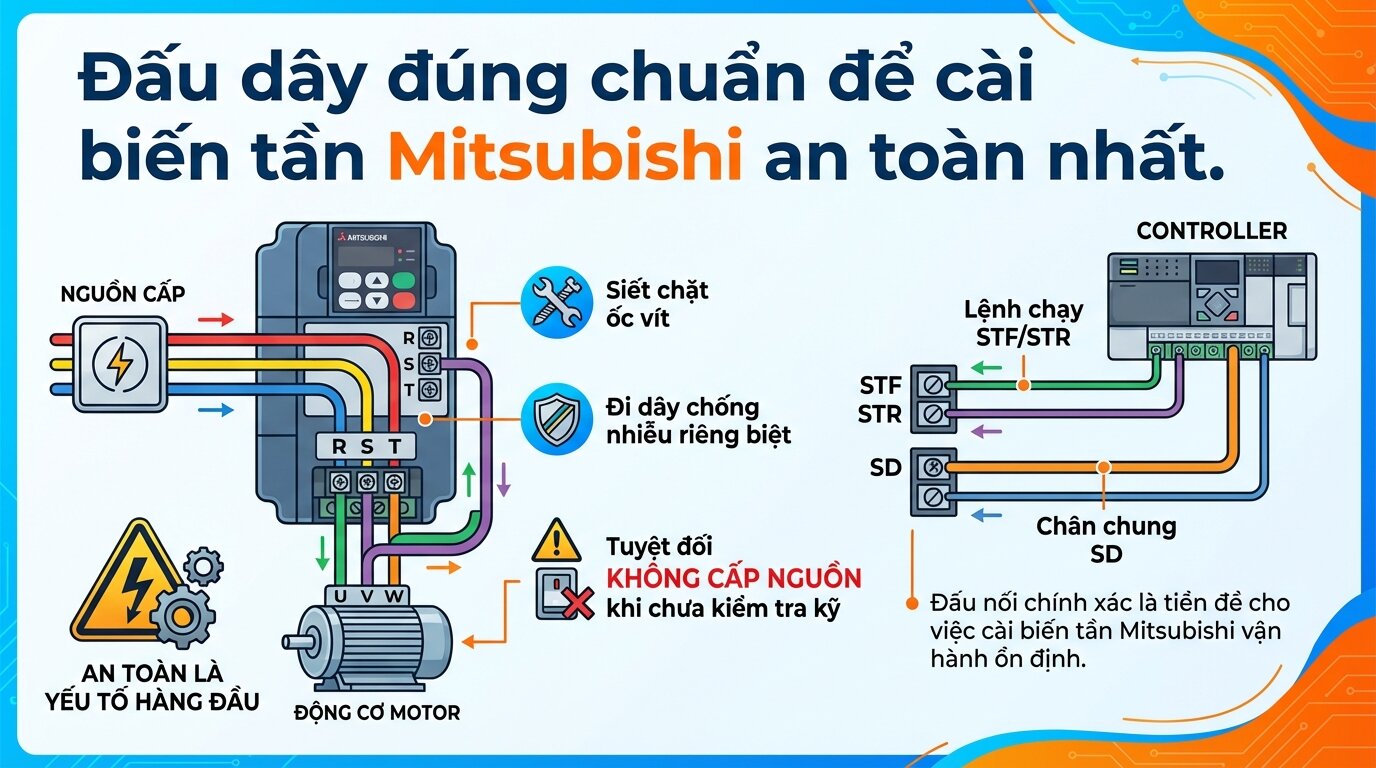

Đấu dây đúng chuẩn để cài biến tần Mitsubishi an toàn nhất.
Sơ đồ đấu dây mạch động lực
Mạch động lực là phần chịu tải chính của hệ thống. Bạn cần đấu nối đúng các cọc đấu dây theo ký hiệu trên biến tần.
Nguồn cấp vào được đấu vào các chân R, S, T (đối với nguồn 3 pha) hoặc L1, L2 (đối với nguồn 1 pha). Ngõ ra cấp cho động cơ được đấu vào các chân U, V, W.
Lưu ý quan trọng cho biến tần 1 pha là phải cấp nguồn đúng vào 2 chân quy định, không được đấu nhầm. Chân tiếp địa (E) phải được nối đất chắc chắn.
Sơ đồ chân điều khiển biến tần Mitsubishi (Control Terminals)
Mạch điều khiển quyết định cách thức vận hành của biến tần. Các chân điều khiển cơ bản bạn cần quan tâm bao gồm STF (lệnh chạy thuận), STR (lệnh chạy ngược) và SD (chân chung hay còn gọi là chân COM).
Để điều khiển tốc độ bằng chiết áp ngoài, bạn sẽ sử dụng các chân 10 (nguồn 5V), 2 (chân tín hiệu analog vào) và 5 (chân mass analog). Các chân đa cấp tốc độ như RH, RM, RL sẽ được sử dụng cho các ứng dụng chuyên biệt hơn.
Các lưu ý an toàn quan trọng khi đấu nối
Luôn siết chặt các ốc vít tại cọc đấu dây động lực để đảm bảo tiếp xúc tốt nhất. Dây điều khiển nên dùng loại có vỏ bọc chống nhiễu và đi tách biệt với dây động lực để tránh bị ảnh hưởng bởi sóng hài.
CẢNH BÁO: Tuyệt đối không cấp nguồn khi chưa kiểm tra kỹ các mối nối. Đấu sai dây nguồn vào (R, S, T) và dây ra motor (U, V, W) có thể gây hư hỏng IGBT của biến tần ngay lập tức. Đảm bảo tiếp địa (E) đúng cách để tránh nhiễu và đảm bảo an toàn.
Hướng dẫn cài biến tần Mitsubishi với các thông số cơ bản
Sau khi đấu nối phần cứng hoàn tất, đây là lúc chúng ta thổi hồn vào thiết bị. Việc cài đặt thông số biến tần Mitsubishi sẽ quyết định máy móc của bạn chạy êm ái, ổn định hay không.

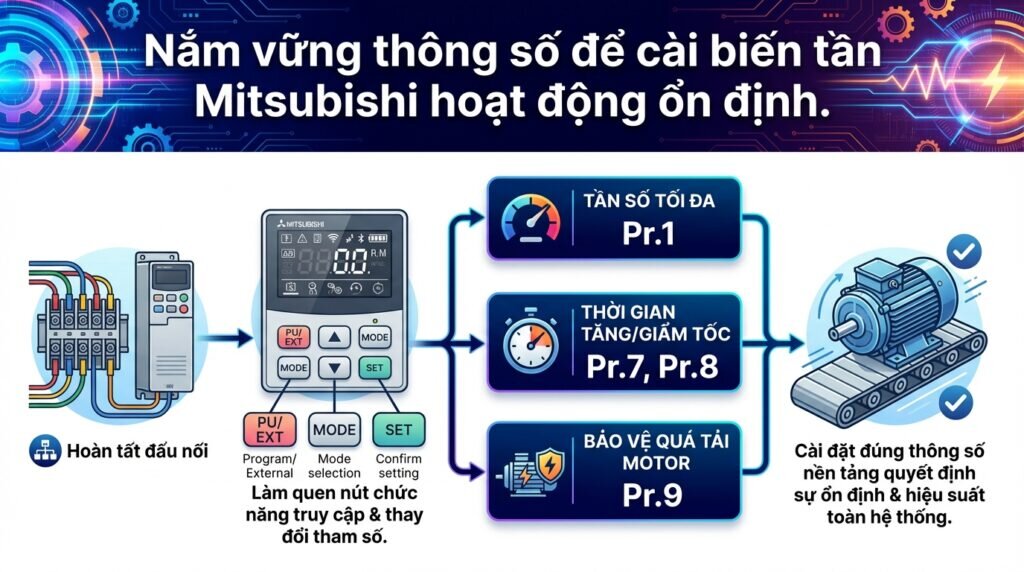

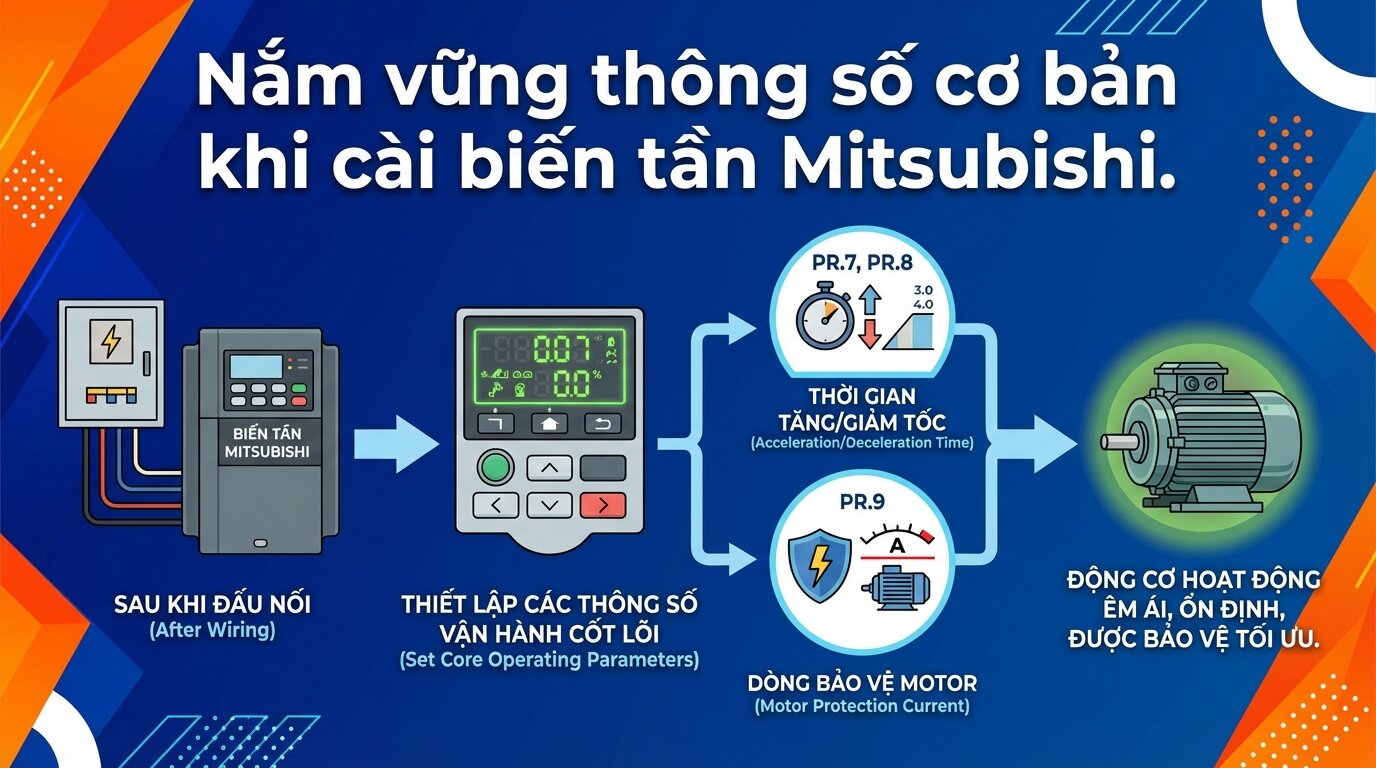

Nắm vững thông số cơ bản khi cài biến tần Mitsubishi.
Cách truy cập và thay đổi tham số trên màn hình
Hầu hết biến tần Mitsubishi đều có cụm phím chức năng khá trực quan. Nút PU/EXT dùng để chuyển đổi giữa chế độ điều khiển trên màn hình (PU) và điều khiển từ terminal ngoài (EXT). Nút MODE dùng để vào danh sách tham số, nút SET để xác nhận thay đổi, và núm xoay để di chuyển giữa các tham số hoặc thay đổi giá trị.
Bảng các thông số cơ bản cần cài đặt cho mọi ứng dụng
Dưới đây là những thông số cài đặt biến tần Mitsubishi quan trọng nhất mà bạn phải thiết lập. Việc này đảm bảo biến tần “hiểu” được động cơ nó đang điều khiển là gì.
Tham số (Pr.)
Tên Tiếng Anh
Chức năng
Ghi chú
Pr.0
Torque Boost
Bù moment khởi động
Tăng giá trị cho tải nặng
Pr.1
Maximum Frequency
Tần số lớn nhất
Thường đặt 50Hz hoặc 60Hz
Pr.2
Minimum Frequency
Tần số nhỏ nhất
Thường đặt 0Hz
Pr.3
Base Frequency
Tần số cơ bản
Đặt theo tem động cơ (50Hz)
Pr.7
Acceleration Time
Thời gian tăng tốc
Tăng/giảm để máy khởi động êm
Pr.8
Deceleration Time
Thời gian giảm tốc
Tăng/giảm để máy dừng êm
Pr.9
Electronic Thermal O/L Relay
Bảo vệ quá tải điện tử cho motor
Cài bằng dòng định mức trên tem motor
Pr.79
Operation Mode Selection
Chọn chế độ vận hành
Chạy bằng nút trên biến tần, terminal ngoài…
Ví dụ thực tế: Cài đặt biến tần Mitsubishi cho máy bơm nước
Đối với ứng dụng bơm, bạn nên chú trọng vào các tham số giúp hệ thống khởi động và dừng êm ái để bảo vệ đường ống. Tăng giá trị Pr.7 và Pr.8 lên mức hợp lý (ví dụ 10-20 giây) sẽ giúp giảm thiểu hiện tượng búa nước.
Quan trọng nhất là phải cài đặt Pr.9 chính xác bằng với dòng định mức trên tem motor. Thao tác này giúp bảo vệ motor bơm khỏi bị cháy khi kẹt rác hoặc chạy không tải quá lâu.
Cài đặt các chức năng nâng cao
Để thực hiện cài đặt biến tần Mitsubishi chạy thuận nghịch, bạn cần đấu nối các nút nhấn hoặc công tắc vào chân STF và STR. Sau đó, thiết lập các tham số liên quan đến chế độ điều khiển từ terminal bên ngoài.
Tương tự, việc cài đặt biến tần Mitsubishi đa cấp tốc độ yêu cầu bạn kết nối các tín hiệu vào chân RH, RM, RL và cài đặt các giá trị tần số tương ứng trong các tham số liên quan. Đây là chức năng thường dùng cho các máy công nghiệp cần nhiều cấp tốc độ khác nhau.
Việc cài đặt thông số biến tần Mitsubishi đòi hỏi sự chính xác cao. Nếu bạn không chắc chắn hoặc hệ thống của bạn yêu cầu các cài đặt phức tạp, đừng ngần ngại liên hệ với các kỹ sư của Thành Thái Motor qua hotline 0909.539.175 để được tư vấn kỹ thuật miễn phí và nhanh chóng.
Bảng tra cứu thông số cho các dòng biến tần Mitsubishi phổ biến
Mỗi series biến tần của Mitsubishi có thể có vài điểm khác biệt trong bộ tham số. Dưới đây là một số lưu ý về cách chỉnh biến tần Mitsubishi cho các dòng thông dụng.

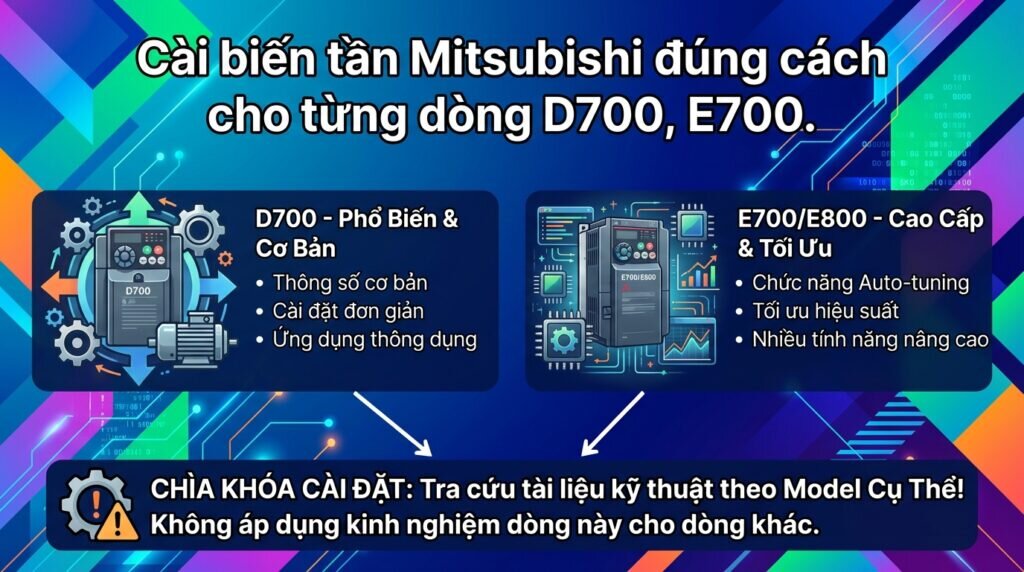

Cài biến tần Mitsubishi đúng cách cho từng dòng D700, E700.
Dòng D700 (Ví dụ: FR-D720s, FR-D740)
Đây là dòng biến tần đa năng và rất phổ biến, ví dụ như biến tần công nghiệp fr-d720s hay fr-d740. Nhìn chung, bảng thông số cơ bản ở trên áp dụng rất tốt cho dòng này. Dòng D700 nổi tiếng về sự bền bỉ và đơn giản trong vận hành.
Dòng E700/E800 (Ví dụ: FR-E720)
Dòng E700 và E800 (như fr-e720) là các dòng vector control cao cấp hơn. Ngoài các thông số cơ bản, chúng có thêm các tham số cho chế độ tự động dò thông số động cơ (Auto-tuning) giúp tối ưu hóa hiệu suất điều khiển. Bạn nên thực hiện chức năng này để đạt hiệu quả cao nhất.
Dòng A700/A800
Đây là các dòng biến tần tải nặng, hiệu suất cao như a700 và a800. Chúng có bộ tham số rất phong phú, hỗ trợ nhiều chế độ điều khiển phức tạp và các mạng truyền thông công nghiệp. Việc cài đặt các dòng này thường đòi hỏi kỹ sư có kinh nghiệm chuyên sâu.
Các dòng cũ hơn (A500, E500, S500)
Với các model cũ như a500, e500, s500, f700, e520, cấu trúc tham số có thể khác biệt đôi chút. Luôn ưu tiên tìm kiếm đúng tài liệu kỹ thuật của model đó trước khi tiến hành cài đặt để tránh nhầm lẫn không đáng có.
Cách reset và xử lý các lỗi thường gặp trên biến tần Mitsubishi
Trong quá trình vận hành, không thể tránh khỏi các sự cố. Hiểu rõ cách khắc phục sẽ giúp bạn chủ động hơn và giảm thời gian dừng máy.

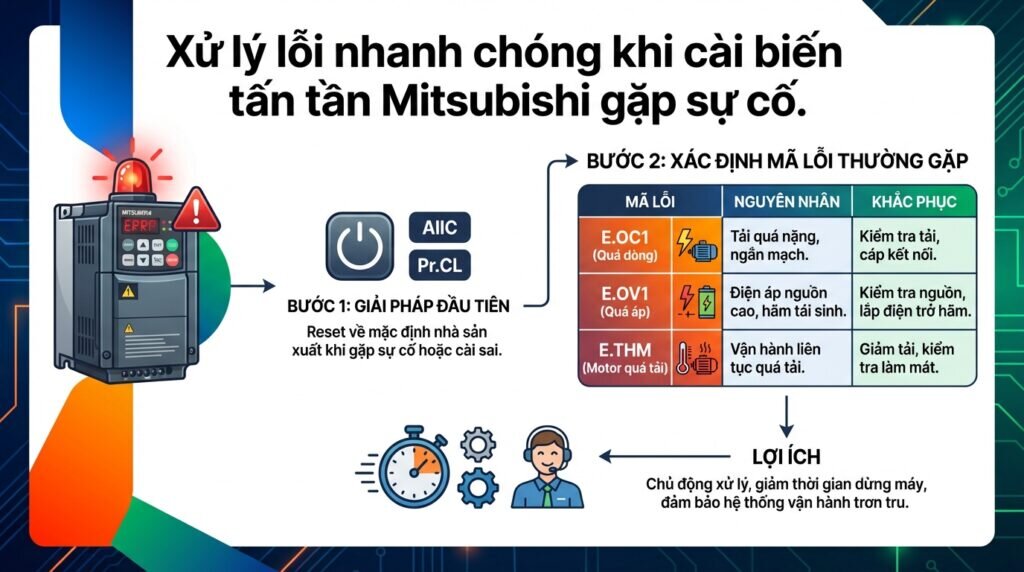

Xử lý lỗi nhanh chóng khi cài biến tần Mitsubishi.
Hướng dẫn reset biến tần Mitsubishi về mặc định nhà sản xuất
Khi cài đặt bị rối hoặc muốn thiết lập lại từ đầu, cách reset lỗi biến tần Mitsubishi là phương án hiệu quả. Bạn có thể truy cập vào tham số Pr.77 (Parameter Write Inhibit) và đặt nó về giá trị 0 hoặc 1 tùy model để cho phép ghi đè.
Sau đó, tìm đến tham số AllC hoặc Pr.CL (All Clear) và thực thi lệnh này. Biến tần sẽ quay về toàn bộ cài đặt gốc của nhà sản xuất.
Bảng mã lỗi biến tần Mitsubishi và cách khắc phục
Khi có sự cố, biến tần sẽ hiển thị mã lỗi biến tần trên màn hình. Dưới đây là bảng mã lỗi biến tần Mitsubishi thường gặp nhất.
Mã Lỗi
Tên Lỗi
Nguyên Nhân Phổ Biến
Hướng Xử Lý
E.OC1
Overcurrent during acceleration
Thời gian tăng tốc quá ngắn, tải quá nặng.
Tăng thời gian tăng tốc (Pr.7), kiểm tra cơ khí.
E.OV1
Overvoltage during acceleration
Điện áp nguồn đầu vào quá cao hoặc thời gian giảm tốc quá ngắn.
Kiểm tra điện áp nguồn, lắp thêm điện trở xả.
E.THM
Motor Overload
Motor quá tải, cài đặt Pr.9 sai.
Kiểm tra lại tải, cài đặt Pr.9 đúng với dòng định mức.
E.FIN
Heatsink overheat
Quạt tản nhiệt hỏng, môi trường quá nóng.
Vệ sinh biến tần, kiểm tra quạt.
E.GF
Ground Fault
Chạm vỏ motor hoặc dây dẫn.
Kiểm tra cách điện motor và dây dẫn.
Tình huống: Biến tần Mitsubishi báo lỗi không chạy – Phải làm sao?
Khi gặp tình huống này, hãy kiểm tra tuần tự. Đầu tiên, xem màn hình đang hiển thị mã lỗi gì và tra cứu trong bảng trên. Nếu không có lỗi, hãy kiểm tra xem đèn báo RUN có sáng không, và tần số cài đặt có lớn hơn 0Hz không.
Cuối cùng, kiểm tra lại các kết nối ở terminal điều khiển, đảm bảo lệnh chạy đã được cấp đúng. Sự bình tĩnh và kiểm tra có hệ thống là chìa khóa để giải quyết vấn đề.
Kinh nghiệm thực tế: Lỗi E.OC (Overcurrent) và E.OV (Overvoltage) là hai lỗi phổ biến nhất. Đừng vội kết luận biến tần hỏng. Hãy kiểm tra lại cơ khí (kẹt tải, bạc đạn) và cài đặt thời gian tăng/giảm tốc (Pr.7, Pr.8) trước khi tìm đến các giải pháp phức tạp hơn.
Bảng giá biến tần Mitsubishi tại Thành Thái Motor
Để giúp quý khách dễ dàng tham khảo và lập dự toán, Thành Thái Motor xin gửi đến bảng giá biến tần cập nhật mới nhất. Đặc biệt, ngay dưới đây là bảng giá biến tần Mitsubishi chi tiết, dòng sản phẩm chủ lực được nhiều doanh nghiệp tin dùng.

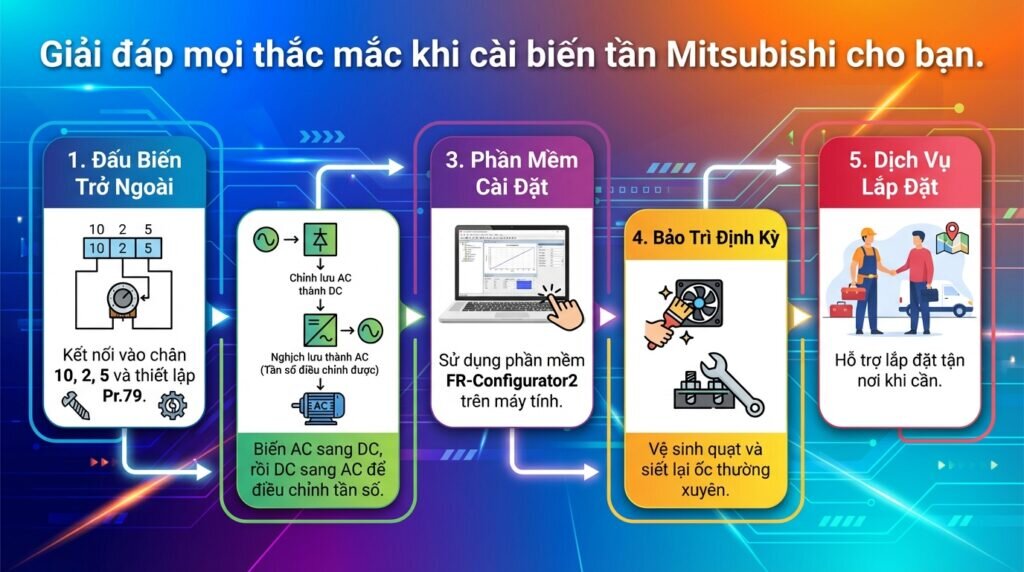

Câu hỏi thường gặp về cài đặt biến tần Mitsubishi (FAQ)
Làm sao để cài đặt biến trở ngoài cho biến tần Mitsubishi?
Bạn cần đấu 3 chân của biến trở vào các chân 10, 2, 5 trên terminal của biến tần. Sau đó, vào Pr.79 và chọn chế độ vận hành kết hợp, cho phép điều khiển tần số từ tín hiệu analog bên ngoài.
Nguyên lý hoạt động cơ bản của biến tần Mitsubishi là gì?
Về cơ bản, nguyên lý hoạt động của biến tần Mitsubishi là nghịch lưu. Nó chỉnh lưu nguồn điện AC đầu vào thành DC, sau đó dùng khối công suất IGBT để "băm" điện áp DC thành các xung điện áp AC có tần số và biên độ điều chỉnh được để cấp cho động cơ.
Phần mềm nào dùng để cài đặt biến tần Mitsubishi trên máy tính?
Mitsubishi cung cấp phần mềm FR-Configurator2. Phần mềm này cho phép bạn quản lý, sao lưu tham số và giám sát hoạt động của biến tần một cách trực quan và tiện lợi hơn rất nhiều so với thao tác trên màn hình nhỏ của thiết bị.
Có cần bảo trì biến tần sau khi cài đặt không?
Chắc chắn có. Bạn nên kiểm tra và vệ sinh quạt tản nhiệt, siết lại các ốc vít đấu nối định kỳ (6 tháng - 1 năm). Việc này giúp đảm bảo biến tần hoạt động bền bỉ và an toàn trong thời gian dài.
Kết luận
Việc cài biến tần Mitsubishi đúng cách là một kỹ năng quan trọng, ảnh hưởng trực tiếp đến hiệu quả sản xuất và độ bền của thiết bị. Bài viết đã cung cấp một lộ trình chi tiết, từ bước chuẩn bị, đấu nối phần cứng theo sơ đồ, đến việc thiết lập các thông số cơ bản và xử lý những sự cố thường gặp. Nắm vững các thông số cốt lõi như tần số, thời gian tăng giảm tốc và dòng bảo vệ động cơ là chìa khóa để làm chủ thiết bị này.
Tuy nhiên, trong nhiều ứng dụng phức tạp hoặc khi bạn muốn đảm bảo hệ thống vận hành với hiệu suất tối ưu, việc tìm đến sự hỗ trợ của chuyên gia là lựa chọn thông minh. Đội ngũ kỹ sư tại Thành Thái Motor không chỉ là nhà phân phối biến tần Mitsubishi uy tín mà còn có kinh nghiệm sửa chữa biến tần Mitsubishi qua hàng ngàn dự án. Nếu bạn cần tư vấn, muốn mua biến tần, bán biến tần hoặc yêu cầu dịch vụ chuyên nghiệp, hãy liên hệ ngay với chúng tôi qua hotline: 0909.539.175 để nhận được sự hỗ trợ tận tình nhất.
