Việc lựa chọn biến trở phù hợp cho biến tần (inverter) là yếu tố then chốt quyết định hiệu suất và độ bền của toàn bộ hệ thống điều khiển động cơ. Nhiều người dùng thường gặp khó khăn trong việc xác định thông số, cách đấu nối và cài đặt. Bài viết này sẽ cung cấp hướng dẫn chi tiết về cách chọn biến trở cho biến tần, giúp bạn tối ưu hóa hoạt động của thiết bị, đảm bảo an toàn và tiết kiệm chi phí.

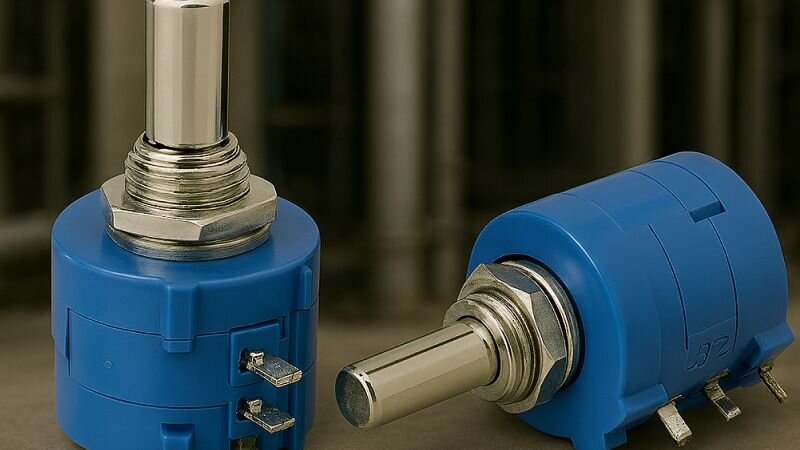

Loại này thường có giá trị từ 1kΩ đến 10kΩ, phổ biến nhất là 2kΩ hoặc 5kΩ. Chúng được kết nối với các chân tín hiệu analog của biến tần (ví dụ: +10V, AVI, GND). Khi người dùng xoay núm vặn, điện áp đầu ra sẽ thay đổi, và biến tần sẽ dựa vào tín hiệu điện áp này để điều chỉnh tần số đầu ra, từ đó thay đổi tốc độ động cơ điện (motor điện). Đây là giải pháp phổ biến cho các ứng dụng cần điều khiển tốc độ thủ công, kể cả với biến tần 1 pha.
Điện trở xả, hay còn gọi là điện trở hãm, là thành phần không thể thiếu trong các ứng dụng yêu cầu thời gian giảm tốc nhanh hoặc tải có quán tính lớn. Khi động cơ giảm tốc (motor giảm tốc), nó hoạt động như một máy phát, tạo ra một lượng điện năng trả ngược về biến tần. Nếu năng lượng này không được tiêu tán, nó sẽ làm tăng điện áp trên DC bus của biến tần, gây ra lỗi quá áp (Overvoltage). Điện trở xả sẽ được kích hoạt để chuyển hóa năng lượng dư thừa này thành nhiệt, bảo vệ an toàn cho thiết bị. Việc chọn đúng điện trở xả cho biến tần động cơ là cực kỳ quan trọng.
Việc lựa chọn chính xác là bước đầu tiên trong cách chọn biến trở cho biến tần hiệu quả.
Đối với điện trở xả, giá trị điện trở (Ohm) phải nằm trong dải cho phép của nhà sản xuất biến tần. Nếu giá trị quá thấp, dòng xả sẽ quá lớn, có thể làm hỏng bộ hãm (braking unit) bên trong biến tần. Nếu giá trị quá cao, khả năng xả năng lượng sẽ kém, không đáp ứng được yêu cầu hãm.
Một quy tắc kinh nghiệm là chọn giá trị điện trở cao hơn giá trị tối thiểu (Rmin) mà nhà sản xuất biến tần quy định khoảng 1.5 đến 2 lần. Ví dụ, với một biến tần 20kW, nhà sản xuất có thể quy định Rmin là 20 Ohm, bạn có thể chọn điện trở xả trong khoảng 30-40 Ohm.
Công suất chịu tải (Watt) của điện trở xả là thông số cực kỳ quan trọng. Nó phải đủ lớn để tiêu tán lượng nhiệt sinh ra trong quá trình hãm. Công suất này phụ thuộc vào mức độ hãm, tần suất hãm và quán tính của tải. Một cách tính toán sơ bộ là công suất điện trở xả nên bằng khoảng 10-20% công suất của động cơ.
Ví dụ, với động cơ điện 20kW, bạn có thể cần một điện trở xả có công suất từ 2kW đến 4kW, tùy vào ứng dụng cụ thể. Việc mua biến tần và điện trở xả cần được tư vấn kỹ lưỡng.
Mỗi loại biến tần, từ biến tần 220V dân dụng đến các loại biến tần công nghiệp phức tạp, đều có thông số kỹ thuật riêng cho việc kết nối điện trở xả. Bạn cần tham khảo tài liệu kỹ thuật của biến tần để đảm bảo lựa chọn phù hợp.
Các ứng dụng như cẩu trục, máy ly tâm, thang máy đòi hỏi điện trở xả có công suất lớn và chu kỳ làm việc cao. Ngược lại, các ứng dụng như băng tải nhẹ có thể không cần điện trở xả hoặc chỉ cần loại có công suất nhỏ. Ngay cả khi tìm kiếm biến tần giá rẻ, bạn cũng không nên bỏ qua thành phần quan trọng này nếu ứng dụng yêu cầu.
Sau khi đấu biến trở vào biến tần, bạn cần cài đặt các tham số trong biến tần để nó nhận lệnh điều khiển từ biến trở bên ngoài. Các tham số chính cần quan tâm bao gồm:
Việc cài đặt đúng giúp hệ thống hoạt động chính xác theo ý muốn. Ngay cả các dòng biến tần Trung Quốc cũng có hướng dẫn chi tiết cho các tham số này.
Kinh nghiệm thực tế cho thấy, nên chọn công suất điện trở xả lớn hơn công suất tính toán khoảng 10-20%. Điều này tạo ra một khoảng an toàn, giúp điện trở hoạt động mát hơn, bền hơn và có thể xử lý các tình huống quá tải đột ngột, bảo vệ tốt hơn cho máy biến tần. Khi bạn quyết định bán biến tần cũ, việc có một hệ thống bảo vệ tốt sẽ giữ giá trị thiết bị cao hơn.
Điện trở xả sinh ra một lượng nhiệt rất lớn. Do đó, cần lắp đặt nó ở vị trí thông thoáng, cách xa các thiết bị điện tử nhạy cảm khác bên trong tủ biến tần. Nếu môi trường làm việc có nhiệt độ cao hoặc nhiều bụi bẩn, cần xem xét sử dụng quạt tản nhiệt hoặc các giải pháp làm mát bổ sung để đảm bảo điện trở không bị quá nhiệt và hư hỏng. Ngay cả các loại biến tần 200V cũng cần lưu ý vấn đề này.
Bài viết trên Thành Thái Motor đã chia sẻ chi tiết về cách chọn biến trở cho biến tần. Hiện tại chúng tôi không cung cấp biến trở, nhưng luôn sẵn sàng mang đến cho bạn nhiều giải pháp khác nhau. Các thương hiệu biến tần phổ biến như biến tần ABB, biến tần INVT, biến tần Mitsubishi, biến tần Delta, biến tần Fuji… luôn có sẵn trong kho, đáp ứng linh hoạt từ nhu cầu dân dụng đến công nghiệp. Nếu bạn quan tâm đến chi phí đầu tư, hãy xem ngay bảng giá biến tần mới nhất bên dưới để chọn lựa sản phẩm phù hợp.
Bạn đang cần lựa chọn biến tần động cơ phù hợp nhất với hệ thống của mình? Đừng ngần ngại liên hệ ngay với Thành Thái Motor qua các kênh sau:Chính sách mua hàng và cam kết tại Thành Thái Motor
Biến trở cho biến tần có cần hiệu chuẩn trước khi sử dụng không?
Có. Trước khi đưa vào vận hành, biến trở nên được kiểm tra và hiệu chỉnh giá trị để đảm bảo tín hiệu ra chính xác, tránh tình trạng tốc độ động cơ không đồng bộ với mức xoay núm điều chỉnh.
Có thể dùng chung một biến trở cho nhiều biến tần không?
Không nên. Mỗi biến tần có dải tín hiệu analog và sơ đồ chân kết nối riêng. Việc dùng chung có thể gây sai số, nhiễu tín hiệu hoặc hỏng biến tần.
Biến trở có tuổi thọ bao lâu khi sử dụng với biến tần?
Tuổi thọ phụ thuộc chất lượng linh kiện và môi trường làm việc. Trung bình, biến trở cơ học có thể hoạt động từ 10.000-50.000 lần xoay. Với môi trường bụi bẩn, độ ẩm cao, tuổi thọ sẽ giảm nhanh hơn.
Có thể thay biến trở cơ học bằng biến trở điện tử (digital potentiometer) cho biến tần không?
Có. Một số ứng dụng yêu cầu độ chính xác cao hoặc điều khiển từ xa có thể dùng biến trở điện tử thay thế. Tuy nhiên, cần đảm bảo biến tần hỗ trợ tín hiệu này.
Nếu biến trở bị hỏng, biến tần có hoạt động được không?
Có, nhưng bạn sẽ phải chuyển nguồn điều khiển tốc độ sang bàn phím tích hợp hoặc tín hiệu ngoài khác (ví dụ: 4-20mA, 0-10V). Biến trở chỉ là một phương thức nhập tín hiệu, không phải thành phần bắt buộc.
Qua những phân tích trên, có thể thấy rằng cách chọn biến trở cho biến tần không chỉ dừng lại ở việc xác định giá trị điện trở, mà còn cần quan tâm đến công suất chịu tải, khả năng tương thích với từng dòng biến tần và đặc thù ứng dụng thực tế. Một biến trở được lựa chọn đúng sẽ giúp biến tần điều khiển động cơ ổn định, giảm thiểu lỗi quá áp, nâng cao hiệu suất và tăng tuổi thọ toàn hệ thống.
Vì vậy, khi tìm hiểu cách chọn biến trở cho biến tần, người dùng nên tham khảo kỹ tài liệu kỹ thuật, áp dụng các nguyên tắc lựa chọn an toàn, đồng thời lắp đặt trong môi trường phù hợp để đạt được hiệu quả tối ưu và tiết kiệm chi phí vận hành lâu dài.
