Các dòng biến tần Mitsubishi là nhóm thiết bị điều khiển tốc độ động cơ không đồng bộ 3 pha, biến tần Mitsubishi nổi bật với các series phổ biến như FR-D700 (cơ bản), FR-E700/E800 (đa năng), và FR-A800 (cao cấp, hiệu suất cao). Mỗi dòng biến tần được thiết kế để đáp ứng những yêu cầu khác nhau từ ứng dụng đơn giản như quạt, bơm đến các hệ thống phức tạp như cẩu trục, băng tải. Việc hiểu rõ đặc tính của từng dòng là yếu tố then chốt để tối ưu hóa hiệu suất và tiết kiệm chi phí vận hành.
Điểm chính về các dòng biến tần Mitsubishi bạn cần biết:
Mitsubishi phân chia biến tần thành nhiều series rõ ràng: D-series cho ứng dụng cơ bản, E-series cho tầm trung và A-series cho các hệ thống yêu cầu cao.
Lựa chọn biến tần đúng không chỉ dựa vào công suất (kW) mà còn phụ thuộc vào loại tải, điện áp và các tính năng điều khiển chuyên dụng.
Việc cài đặt đúng thông số ban đầu và hiểu rõ sơ đồ đấu dây là cực kỳ quan trọng để thiết bị hoạt động ổn định và bền bỉ.
Nắm được các mã lỗi cơ bản giúp bạn chẩn đoán và khắc phục sự cố nhanh chóng, giảm thời gian dừng máy.
Hiểu rõ những điểm này sẽ giúp bạn dễ dàng theo dõi các phân tích chuyên sâu hơn trong bài viết dưới đây.

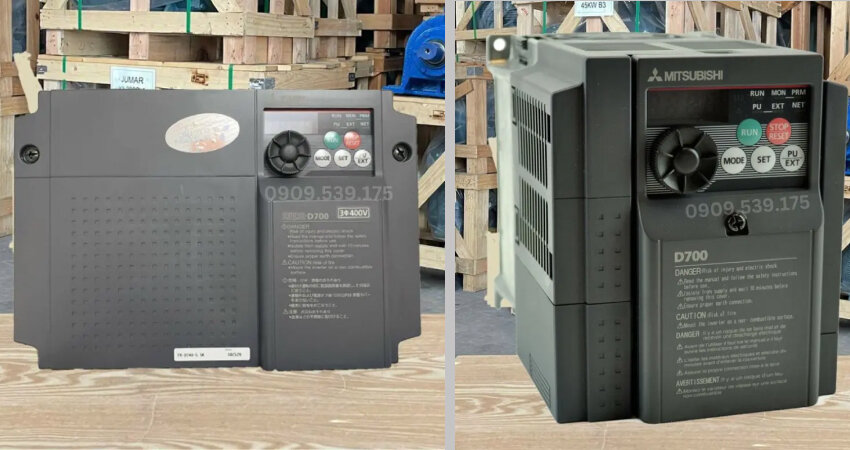

Hiểu rõ những điểm chính sẽ giúp bạn dễ dàng theo dõi các phân tích chuyên sâu hơn.
So sánh chi tiết các dòng biến tần Mitsubishi phổ biến
Để có cái nhìn tổng quan, việc so sánh các dòng biến tần Mitsubishi là bước không thể thiếu. Mỗi series có một thế mạnh riêng, phù hợp với các phân khúc ứng dụng và ngân sách khác nhau.

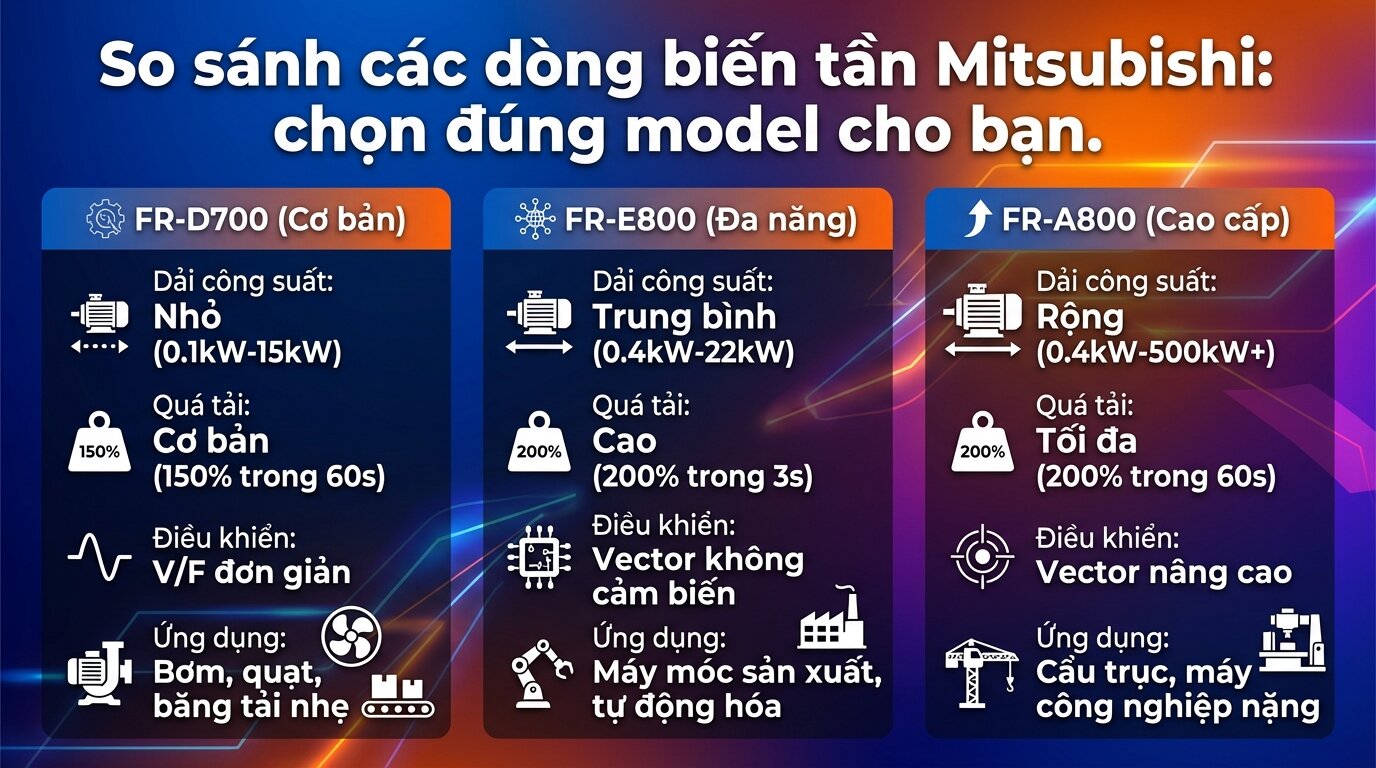

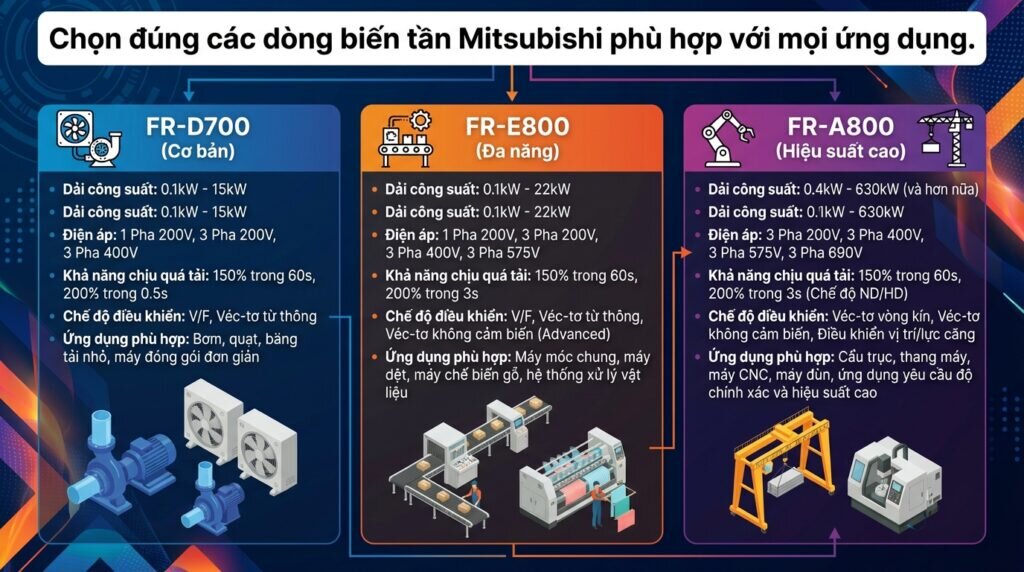

So sánh các dòng biến tần Mitsubishi: chọn đúng model cho bạn.
Bảng so sánh FR-D700, FR-E800 và FR-A800
Tiêu chí
Biến tần Mitsubishi FR-D700
Biến tần Mitsubishi FR-E800
Biến tần Mitsubishi FR-A800
Dải công suất
Thấp (0.1kW – 7.5kW)
Trung bình (0.1kW – 22kW)
Rộng, công suất lớn (0.4kW – 500kW)
Điện áp đầu vào
1 pha 220V, 3 pha 220V, 3 pha 380V
1 pha 220V, 3 pha 220V, 3 pha 380V
3 pha 220V, 3 pha 380V
Khả năng chịu quá tải
150% trong 60s (Tải nặng)
150% trong 60s (Tải nặng), 200% trong 3s (Tải rất nặng)
150% trong 60s (Tải nặng), 200% trong 60s (Tải rất nặng)
Chế độ điều khiển
V/F Control, Sensorless Vector Control cơ bản
V/F Control, Advanced Magnetic Flux Vector Control, Real Sensorless Vector Control (RSV)
V/F Control, Advanced Magnetic Flux Vector Control, Real Sensorless Vector Control, Vector Control (với Encoder)
Tính năng nổi bật
Nhỏ gọn, dễ cài đặt, giá thành kinh tế. Tích hợp sẵn Braking Unit cho công suất nhỏ.
Tích hợp PLC, an toàn STO, hỗ trợ đa dạng mạng truyền thông (Ethernet/IP, CC-Link IE).
Hiệu suất cao nhất, đáp ứng moment lớn ở tần số thấp, khả năng tái tạo năng lượng.
Ứng dụng phù hợp
Bơm, quạt, băng tải nhẹ, máy đóng gói đơn giản.
Băng tải, máy nén khí, hệ thống HVAC, điều khiển đa bơm.
Cẩu trục, thang máy, máy cuốn/xả, máy công cụ CNC, các dây chuyền sản xuất phức tạp.
Hướng dẫn cách chọn biến tần Mitsubishi phù hợp với nhu cầu
Biết cách chọn biến tần Mitsubishi là kỹ năng cốt lõi giúp bạn tiết kiệm chi phí và đảm bảo hệ thống vận hành ổn định. Đừng chỉ nhìn vào giá, hãy xem xét các yếu tố kỹ thuật sau.

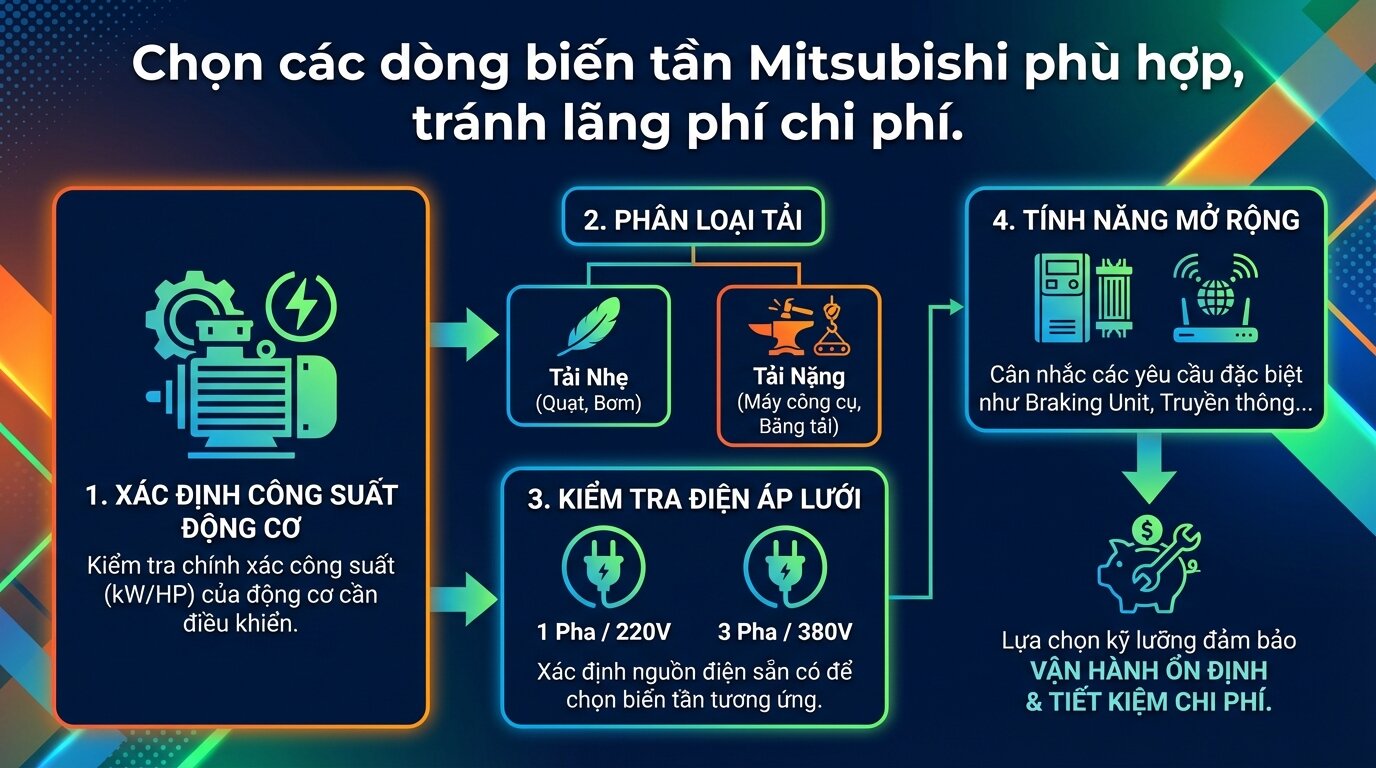

Chọn các dòng biến tần Mitsubishi phù hợp, tránh lãng phí chi phí.
Xác định công suất và dòng định mức của động cơ
Đây là bước đầu tiên và quan trọng nhất. Luôn chọn máy biến tần có công suất bằng hoặc lớn hơn một cấp so với công suất ghi trên nhãn động cơ, đặc biệt với các ứng dụng tải nặng.
Ví dụ, một động cơ 2.2kW nên được lắp với biến tần 2.2kW hoặc 3.7kW. Các dải công suất phổ biến như biến tần Mitsubishi 0.75kw, 1.5kw, 2.2kw, hay 5.5kw luôn có sẵn để đáp ứng các motor thông dụng.
Xem xét loại tải vận hành (Tải nhẹ, tải nặng)
Loại tải quyết định đến khả năng đáp ứng moment của inverter Mitsubishi. Tải nhẹ như quạt gió, bơm ly tâm chỉ cần các dòng cơ bản.
Ngược lại, biến tần Mitsubishi cho máy bơm piston, cho băng tải chở nặng hay máy nén khí đòi hỏi các dòng cao cấp hơn với khả năng chịu quá tải tốt và moment khởi động lớn.
Kiểm tra điện áp lưới và điện áp động cơ
Sai sót ở bước này có thể gây hỏng thiết bị ngay lập tức. Cần xác định rõ nguồn điện của bạn là 1 pha hay 3 pha, 220V hay 380V.
Các loại phổ biến bao gồm biến tần 1 pha 220v ra 3 pha 220V dùng cho các động cơ 3 pha nhỏ ở nơi chỉ có lưới điện dân dụng, và loại biến tần 3 pha 380v dùng cho công nghiệp.
Cân nhắc các tính năng mở rộng cần thiết
Bạn có cần kết nối với PLC qua mạng truyền thông không? Hệ thống của bạn có cần dừng nhanh và chính xác không?
Những câu hỏi này sẽ quyết định bạn có cần chọn biến tần tích hợp các chức năng hãm, truyền thông Modbus, hay bộ lọc EMC hay không. Cùng với đó là các phụ kiện biến tần mitsubishi như màn hình hiển thị rời hay điện trở xả.
Lưu ý từ kỹ sư: Đối với các ứng dụng tải nặng có quán tính lớn hoặc cần dừng nhanh, việc lựa chọn biến tần có tích hợp sẵn Braking Unit hoặc tính toán lắp thêm điện trở xả là bắt buộc. Bỏ qua yếu tố này có thể gây ra lỗi quá áp (OV) và làm hỏng biến tần.
Bạn vẫn phân vân giữa các lựa chọn? Đừng lo, đội ngũ kỹ sư của Thành Thái Motor luôn sẵn sàng tư vấn miễn phí để giúp bạn tìm ra sản phẩm phù hợp nhất. Gọi ngay hotline 0909.539.175.
Các bước cài đặt và đấu dây biến tần Mitsubishi cơ bản
Một trong những thắc mắc lớn nhất là hướng dẫn cài đặt biến tần Mitsubishi. Về cơ bản, việc này không quá phức tạp nếu bạn nắm vững các nguyên tắc đấu nối và các thông số cốt lõi.

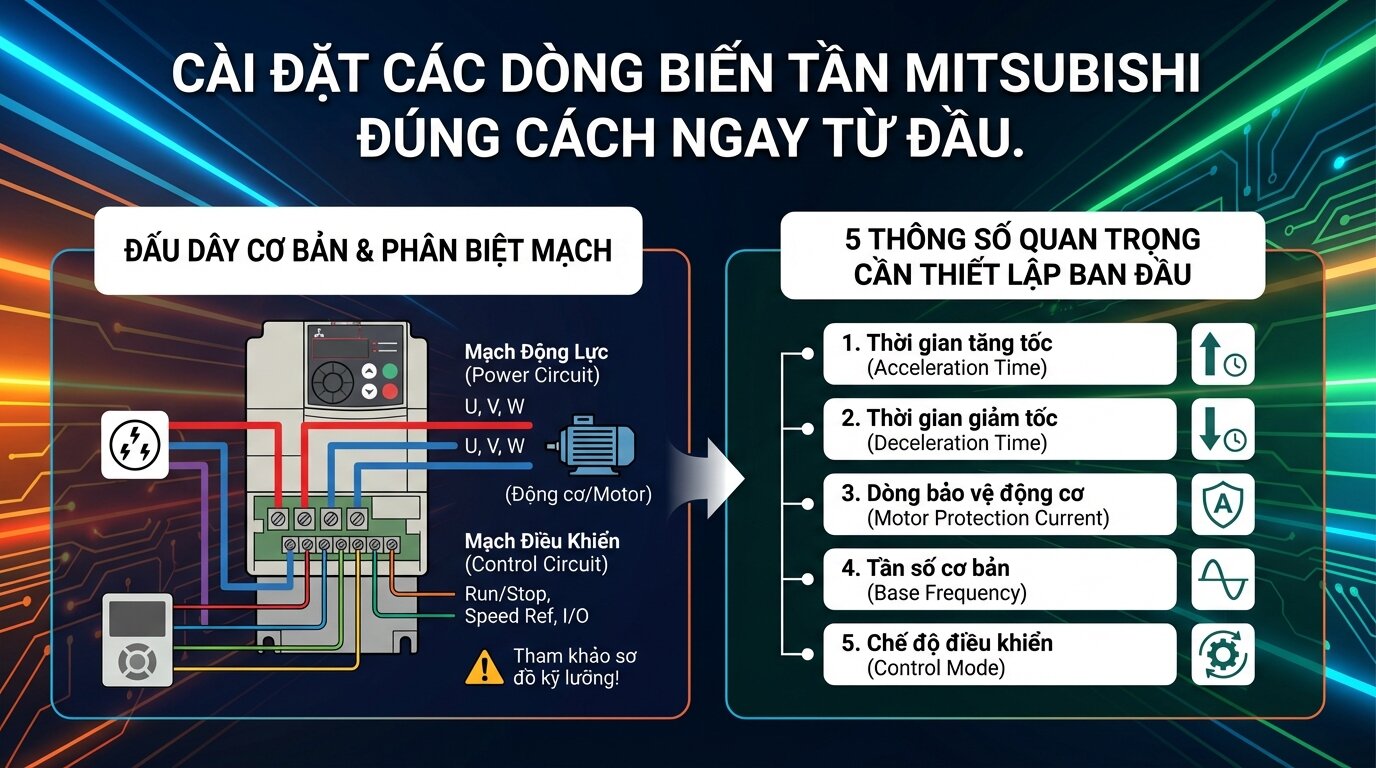

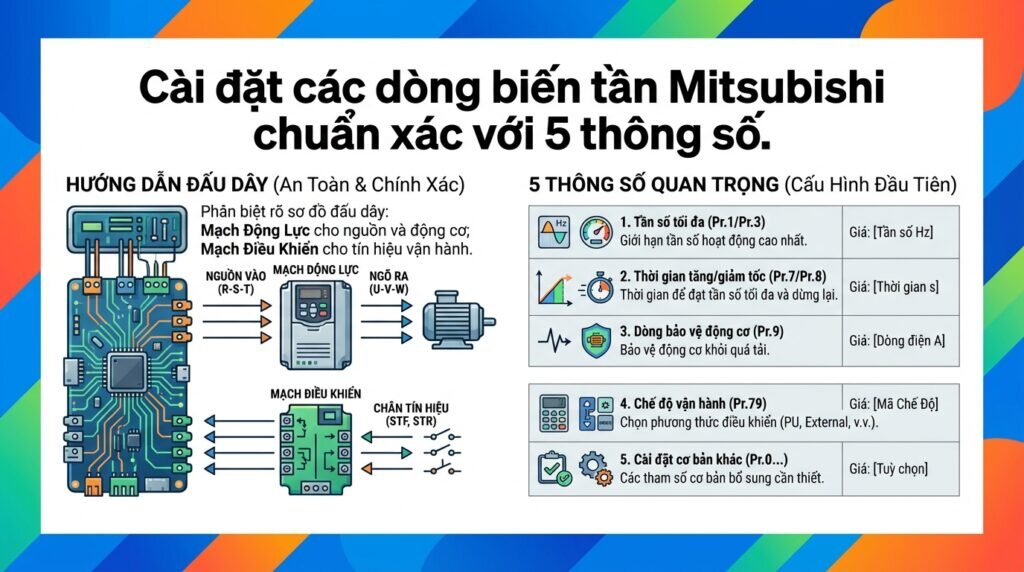

Cài đặt các dòng biến tần Mitsubishi đúng cách ngay từ đầu.
Sơ đồ đấu dây mạch động lực và mạch điều khiển
Luôn tham khảo sơ đồ đấu dây biến tần Mitsubishi đi kèm trong tài liệu. Mạch động lực là nơi cấp nguồn cho biến tần và nối ra động cơ, bao gồm các chân L1, L2, L3 (hoặc R, S, T) cho nguồn vào và U, V, W cho ngõ ra động cơ.
Mạch điều khiển bao gồm các chân tín hiệu như STF (chạy tới), STR (chạy lùi) và các chân chạy đa cấp tốc độ RH, RM, RL. Đấu sai mạch điều khiển không gây cháy nổ nhưng sẽ khiến biến tần không hoạt động như mong muốn.
5 thông số quan trọng cần cài đặt đầu tiên
Trước khi cho biến tần chạy, hãy đảm bảo bạn đã kiểm tra và cài đặt tần số biến tần Mitsubishi cũng như các thông số bảo vệ động cơ. Dưới đây là 5 thông số cơ bản nhất:
Pr.1: Tần số Max – Tần số hoạt động tối đa của động cơ, thường đặt là 50Hz hoặc 60Hz.
Pr.7: Acceleration Time – Thời gian tăng tốc từ 0Hz lên tần số Max, tính bằng giây.
Pr.8: Deceleration Time – Thời gian giảm tốc từ tần số Max về 0Hz.
Pr.9: Electronic overcurrent protection – Cài đặt dòng định mức của động cơ để bảo vệ quá tải.
Pr.79: Operation mode selection – Lựa chọn chế độ điều khiển từ bàn phím, từ terminal bên ngoài hay từ truyền thông.
Đối với các cài đặt phức tạp hơn, người dùng có thể sử dụng phần mềm cài đặt biến tần Mitsubishi chuyên dụng như FR Configurator để thao tác trực quan hơn trên máy tính.
Bảng mã lỗi biến tần Mitsubishi thường gặp và cách khắc phục
Trong quá trình vận hành, việc biến tần báo lỗi là không thể tránh khỏi. Nắm rõ bảng mã lỗi biến tần Mitsubishi giúp bạn chẩn đoán nhanh và xử lý hiệu quả.

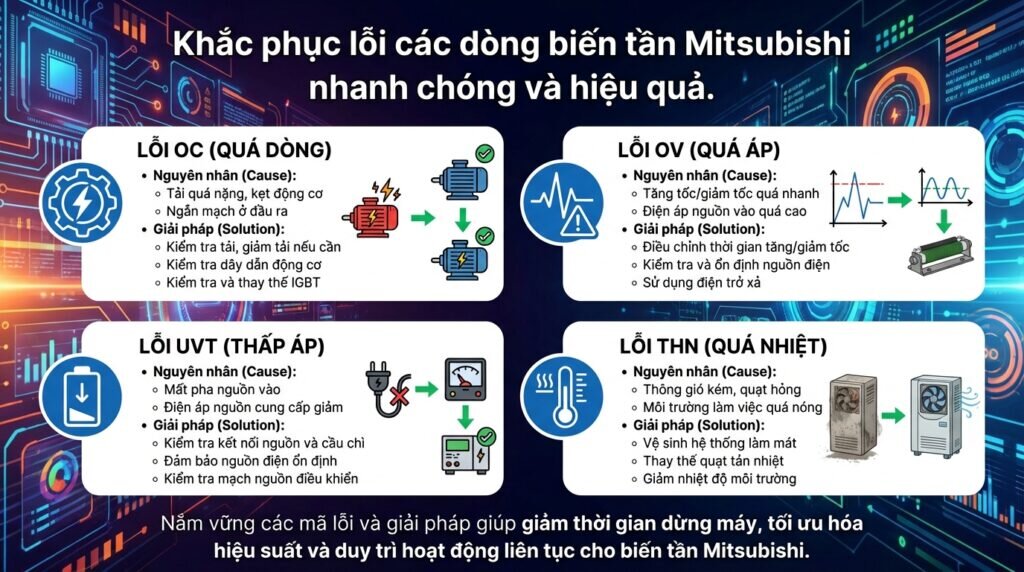

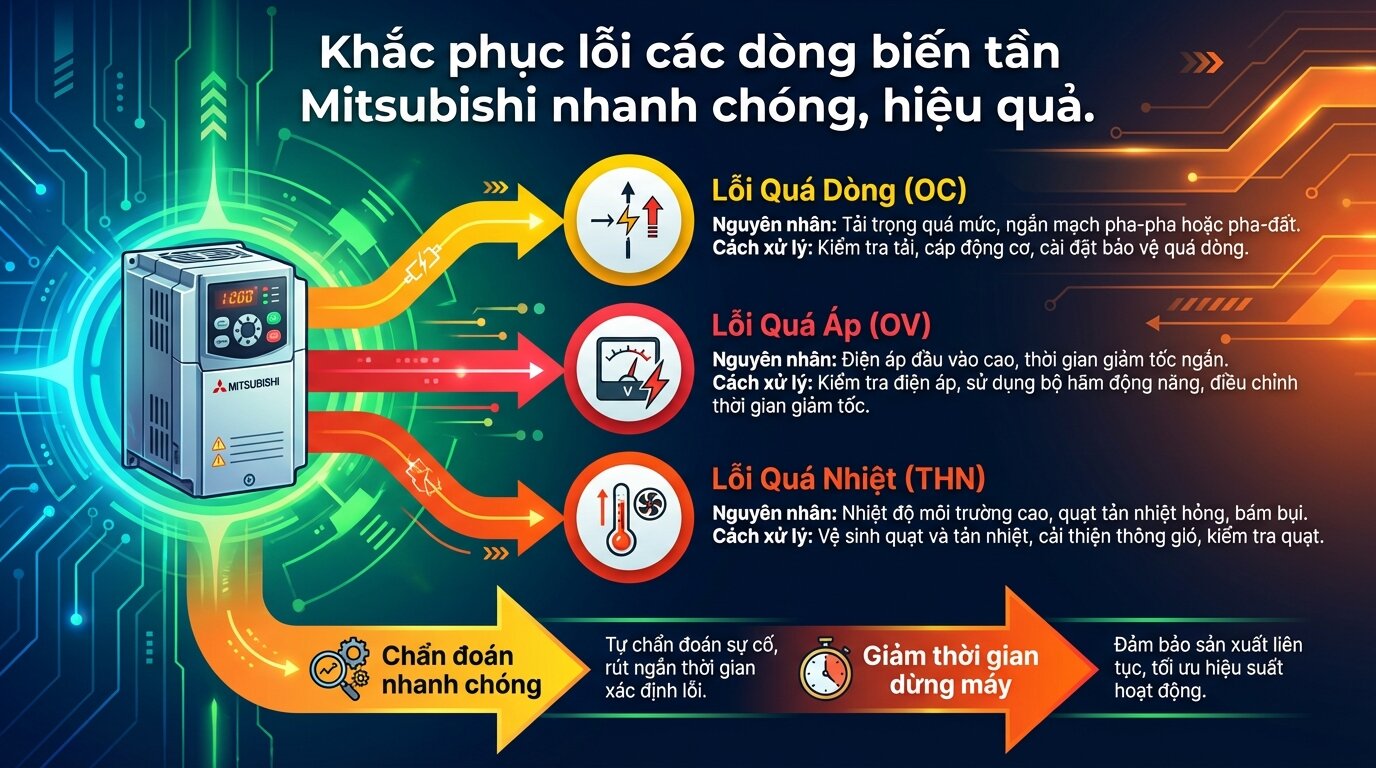

Khắc phục lỗi các dòng biến tần Mitsubishi nhanh chóng, hiệu quả.
Nhóm lỗi quá dòng (OC1, OC2, OC3)
Đây là lỗi phổ biến nhất, cảnh báo dòng điện ra motor vượt ngưỡng cho phép. Nguyên nhân có thể do kẹt cơ khí, motor chạm vỏ, hoặc thời gian tăng tốc (Pr.7) cài đặt quá ngắn.
Cách khắc phục là kiểm tra phần cơ khí, đo cách điện của motor và tăng thời gian tăng tốc lên một cách hợp lý.
Nhóm lỗi quá áp (OV1, OV2, OV3)
Lỗi này xảy ra khi điện áp trên thanh DC Bus của biến tần tăng cao đột ngột, thường là lúc động cơ giảm tốc. Hiện tượng quán tính của tải khiến motor hoạt động như một máy phát điện, dội ngược năng lượng về biến tần.
Để xử lý lỗi ov3 biến tần Mitsubishi và các lỗi quá áp tương tự, bạn cần tăng thời gian giảm tốc (Pr.8) hoặc lắp thêm điện trở xả phù hợp để tiêu tán năng lượng dư thừa.
Lỗi thấp áp (UVT) thường do nguồn điện cung cấp không ổn định. Lỗi quá nhiệt (THN) có thể do quạt tản nhiệt của biến tần bị hỏng hoặc môi trường làm việc quá nóng.
Các lỗi liên quan đến CPU là lỗi phần cứng nghiêm trọng. Chúng đòi hỏi can thiệp ở cấp độ linh kiện điện tử.
Trong thực tế, lỗi E.CPU hoặc E.1 đến E.3 thường là những lỗi nghiêm trọng liên quan đến phần cứng bên trong. Khi gặp các mã lỗi này, cách tốt nhất là ngắt nguồn và liên hệ ngay với đơn vị kỹ thuật chuyên sửa chữa biến tần Mitsubishi để được hỗ trợ, tránh tự ý can thiệp có thể gây hư hỏng nặng hơn.
Ứng dụng thực tế của các dòng biến tần Mitsubishi
Ứng dụng của biến tần Mitsubishi vô cùng đa dạng, từ các hệ thống đơn giản đến những dây chuyền tự động hóa phức tạp, góp phần quan trọng vào việc tiết kiệm năng lượng và nâng cao hiệu quả sản xuất.

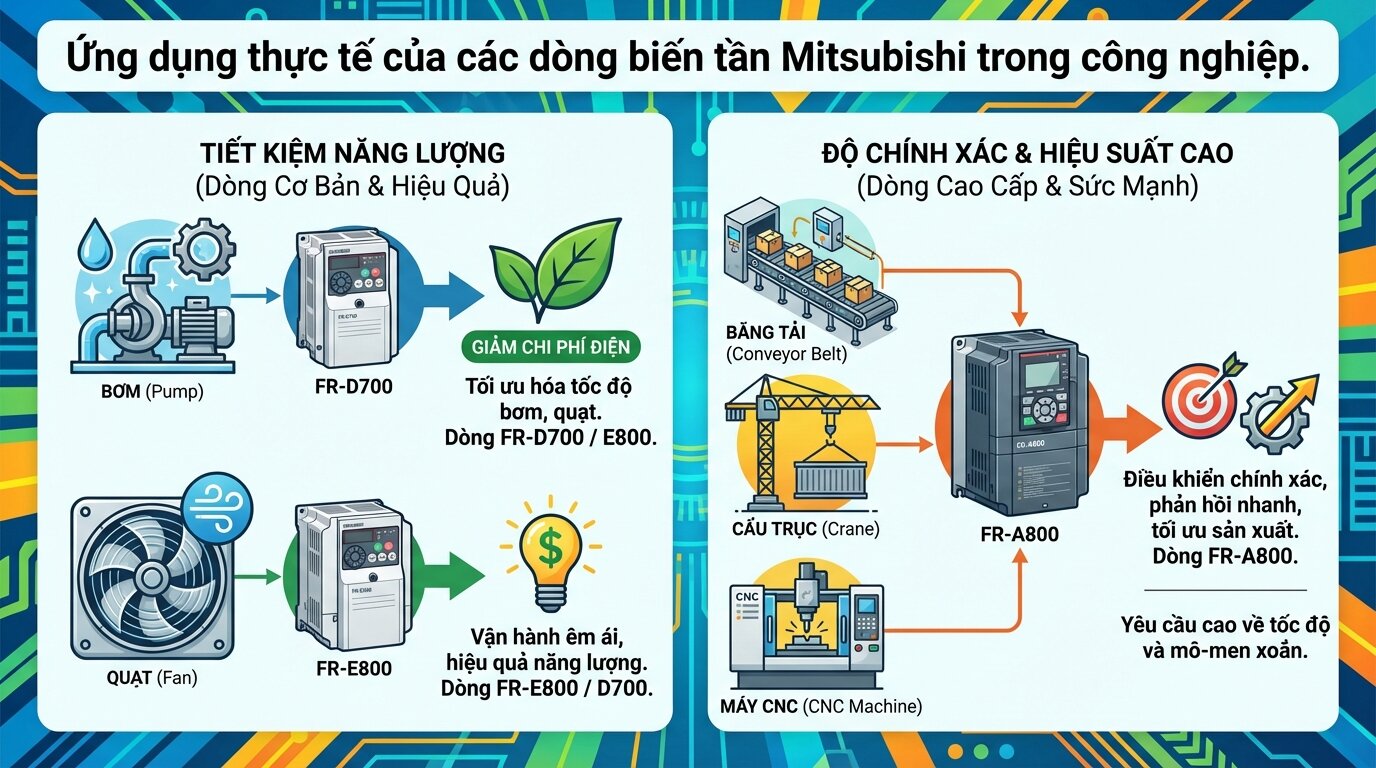

Ứng dụng thực tế của các dòng biến tần Mitsubishi trong công nghiệp.
Trong ngành bơm nước và hệ thống quạt thông gió
Các dòng FR-D700 và FR-E800 là lựa chọn tối ưu cho ứng dụng bơm và quạt. Chúng giúp điều khiển linh hoạt lưu lượng, áp suất theo nhu cầu thực tế, tránh lãng phí điện năng khi motor luôn chạy ở tốc độ tối đa.
Một tủ biến tần điều khiển luân phiên cho cụm bơm tăng áp là hình ảnh quen thuộc trong các tòa nhà và nhà máy xử lý nước.
Trong hệ thống băng tải, dây chuyền sản xuất
Hệ thống băng tải yêu cầu moment khởi động lớn và khả năng giữ tốc độ ổn định bất kể tải thay đổi. Dòng FR-A800 với chế độ điều khiển vector mạnh mẽ hoàn toàn đáp ứng được yêu cầu này, đảm bảo dây chuyền hoạt động trơn tru.
Một đánh giá biến tần Mitsubishi tích cực thường đến từ chính sự ổn định của nó trong các ứng dụng này.
Trong các máy móc chuyên dụng: cẩu trục, máy CNC, thang máy
Đây là những ứng dụng yêu cầu cao nhất về độ chính xác, an toàn và hiệu suất. Dòng FR-A800 với khả năng điều khiển vòng kín (sử dụng Encoder), hãm tái sinh năng lượng, và đáp ứng tốc độ cực nhanh là lựa chọn không thể thay thế.

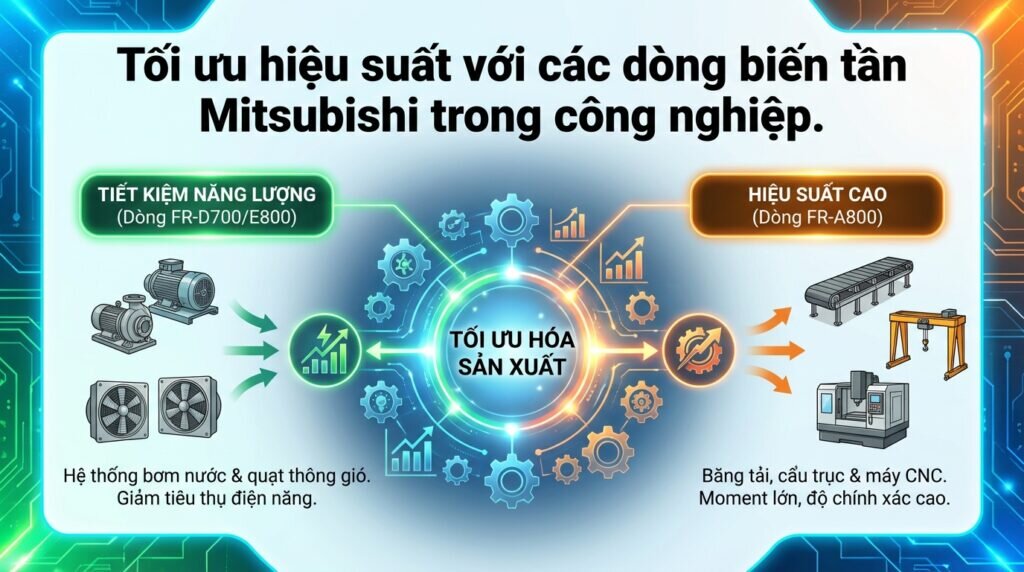

Ứng dụng phổ biến trong các dòng biến tần Mitsubishi

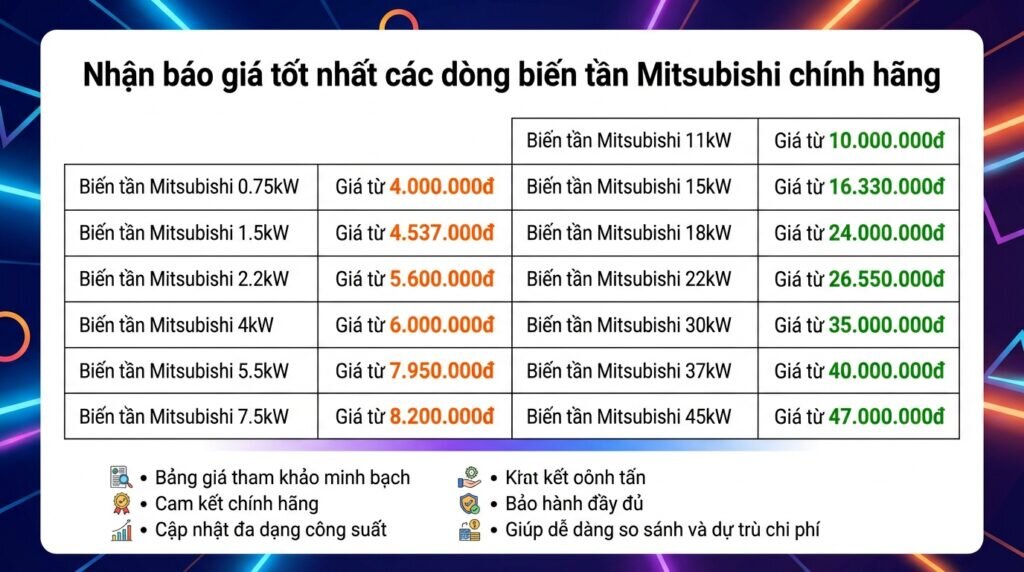

Bảng giá biến tần tại Thành Thái Motor
Bạn đang quan tâm đến giá biến tần cho hệ thống điều khiển tự động? Dưới đây là bảng giá biến tần Mitsubishi mới nhất tại Thành Thái Motor, cập nhật đầy đủ các dòng phổ biến với mức giá cạnh tranh, bảo hành chính hãng, giao hàng toàn quốc.

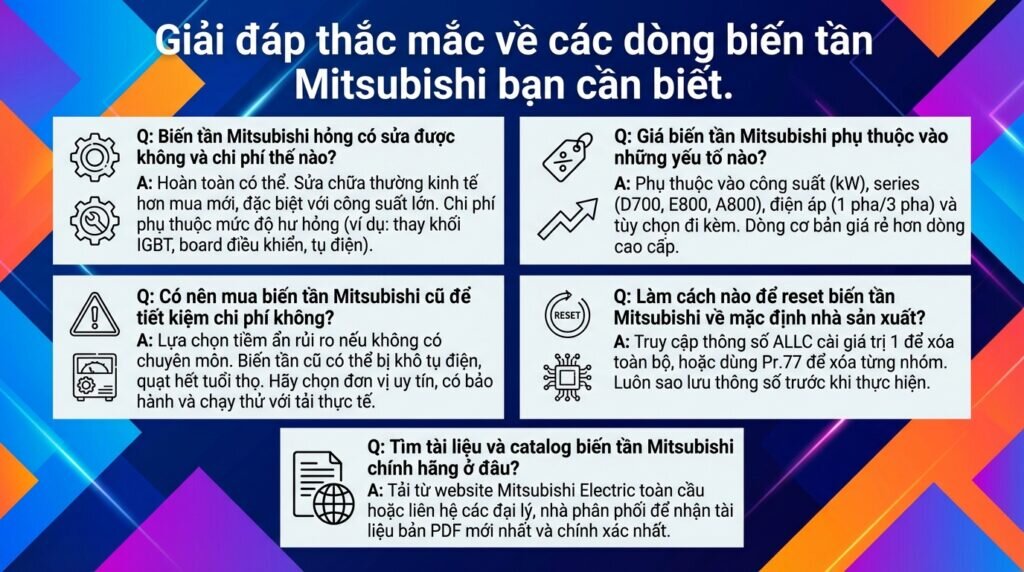

Biến tần Mitsubishi hỏng có sửa được không và chi phí thế nào?
Hoàn toàn có thể. Việc sửa chữa biến tần Mitsubishi thường là giải pháp kinh tế hơn so với mua mới, đặc biệt với các dòng công suất lớn. Chi phí phụ thuộc vào mức độ hư hỏng, ví dụ như thay thế khối IGBT, board điều khiển hay chỉ là tụ điện.
Có nên mua biến tần Mitsubishi cũ để tiết kiệm chi phí không?
Đây là một lựa chọn tiềm ẩn rủi ro nếu bạn không có chuyên môn. Một chiếc biến tần Mitsubishi cũ có thể gặp vấn đề về tụ điện bị khô, quạt làm mát hết tuổi thọ. Nếu quyết định mua, hãy chọn những đơn vị bán biến tần uy tín có bảo hành và yêu cầu chạy thử với tải thực tế.
Giá biến tần Mitsubishi phụ thuộc vào những yếu tố nào?
Giá sản phẩm phụ thuộc vào nhiều yếu tố: công suất (kW), series (D700, E800, A800), điện áp (biến tần 1 pha hay 3 pha) và các tùy chọn đi kèm. Một chiếc biến tần giá rẻ thường là dòng công suất nhỏ, cơ bản, trong khi các dòng cao cấp có giá cao hơn đáng kể.
Làm cách nào để reset biến tần Mitsubishi về mặc định nhà sản xuất?
Để reset biến tần Mitsubishi, bạn có thể truy cập vào thông số ALLC và cài đặt giá trị là 1 để xóa toàn bộ thông số về mặc định. Hoặc sử dụng Pr.77 để xóa từng nhóm thông số. Luôn sao lưu các thông số quan trọng trước khi thực hiện thao tác này.
Tìm tài liệu và catalog biến tần Mitsubishi chính hãng ở đâu?
Bạn có thể tải trực tiếp từ website của Mitsubishi Electric toàn cầu. Ngoài ra, cách nhanh nhất là liên hệ các đại lý, nhà phân phối biến tần mitsubishi như Thành Thái Motor để được cung cấp tài liệu biến tần mitsubishi hoặc catalog biến tần mitsubishi bản PDF mới nhất và chính xác nhất.
Kết luận
Việc nắm rõ thông tin về các dòng biến tần Mitsubishi từ cơ bản đến cao cấp là bước đệm quan trọng giúp các kỹ sư và chủ doanh nghiệp đưa ra quyết định đầu tư chính xác. Mỗi series, từ FR-D700 kinh tế đến FR-A800 mạnh mẽ, đều có thế mạnh riêng và được sinh ra để giải quyết những bài toán điều khiển cụ thể trong công nghiệp. Lựa chọn đúng sản phẩm không chỉ đảm bảo hệ thống vận hành trơn tru, ổn định mà còn là một giải pháp thông minh để tối ưu hóa việc sử dụng năng lượng và cắt giảm chi phí sản xuất về lâu dài.
Hiểu rõ sản phẩm là một chuyện, nhưng việc lắp đặt, cài đặt và bảo trì đúng kỹ thuật mới là yếu tố quyết định độ bền của thiết bị. Nếu bạn cần tư vấn chuyên sâu hơn về kỹ thuật, yêu cầu báo giá biến tần Mitsubishi cạnh tranh, hay cần hỗ trợ khắc phục sự cố, đừng ngần ngại liên hệ 0909.539.175 để trao đổi với đội ngũ kỹ sư giàu kinh nghiệm của Thành Thái Motor. Chúng tôi luôn sẵn lòng đồng hành cùng bạn.
