Hộp giảm tốc trục vít WP là loại giảm tốc có trục ra vuông góc với trục vào. Là thiết bị không thể thiếu trong nhà máy sản xuất nhờ thiết kế bền bỉ, giá cả phải chăng, thiết kế gọn nhẹ dễ dàng lắp đặc ở nhiều vị trí khác nhau.
Thiết kế tổng quan về hộp giảm tốc trục vít wp 120
Vỏ hộp giảm tốc trục vít wp 120 giảm tốc được làm bằng gang chống mòn, bảo vệ các bộ phận bên trong khỏi tác động của môi trường.
Trục vào làm bằng thép được gắn trực tiếp với động cơ điện, có tác dụng truyền động đến các bánh răng.
Bánh răng bằng đồng giúp giảm sự mài mòn, là bộ phận chuyển động chính, giảm tốc độ và tăng momen xoắn.
Hộp giảm tốc trục vít wp có thiết kế bằng chất sơn dầu màu xanh lá cây, bảo vệ khỏi ăn mòn. Trên đỉnh hộp số có nắp dầu và bên dưới sẽ có một lỗ trong để hiển thị mức dầu bên trong hộp giảm tốc.
Cấu tạo bên trong hộp giảm tốc trục vít wp 120
Chủ yếu của hộp số WP 120 là bánh nhông ăn khớp cho ra tốc độ quay mong muốn.
Cấu tạo bên trong hộp số trục vít wp 120 gồm trục vít bằng thép chống gỉ sét và bánh vít bằng đồng, các bánh răng ăn khớp nhau để tạo ra mô-men xoắn và giảm tốc độ quay hiệu quả.
Hộp giảm tốc 1 cấp trục vít wp 120 gồm:
Size hộp số: Size 120.
Tỉ số truyền: 10, 20, 30, 40, 50, 60, 15, 25.
Kiểu hộp số trục vít wp 120:
+ Hộp giảm tốc trục vít bánh răng wpa 120.
+ Hộp giảm tốc trục vít bánh răng wps 120.
+ Hộp giảm tốc trục vít bánh răng wpo 120.
+ Hộp giảm tốc trục vít bánh răng wpx 120.
+ Hộp giảm tốc trục vít bánh răng wpda 120.
+ Hộp giảm tốc trục vít bánh răng wpds 120.
+ Hộp giảm tốc trục vít bánh răng wpdo 120.
+ Hộp giảm tốc trục vít bánh răng wpdx 120.
Công năng – Ứng dụng của hộp giảm tốc trục vít wp 120
Nhờ có kích thước gọn nhẹ nên chúng được sử dụng nhiều trong sản xuất và chế biến thực phẩm:
Trộn xi măng, cán tôn thép, nghiền gỗ, giấy, đất sét làm gạch, băng tải gầu tải, vít tải, nghiền nhựa để tái chế, ép mỏng vật liệu,…
Ưu điểm của hộp giảm tốc trục vít wp 120
Kích thước gọn nhẹ, phù hợp cho những không gian hẹp, dễ lắp đặt ở nhiều vị trí
Cấu tạo đơn giản, dễ vận hành.
Vỏ hộp giảm tốc được bằng gang nên bền bỉ trong các môi trường tải nặng.
Bánh răng đồng chất lượng cao, trục vít bằng thép siêu bền .
Áp dụng giá thành cho nhà phân phối khi mua hàng.
Phân loại hộp giảm tốc trục vít wp 120
Hộp giảm tốc trục vít wpa 120
Size hộp số: 120.
Tỉ số truyền: 25, 50, 10, 15, 60 , 20, 40, 30.
Kiểu dáng: Cốt vào nằm phía dưới.
Kích thước trục vào dương: 30mm.
Kích thước trục ra dương: 45mm.
Chiều ngang và chiều dọc hộp số: 320x230mm.
Cách lắp đặt: Dùng qua puly, nhông, xích, khớp nối, …

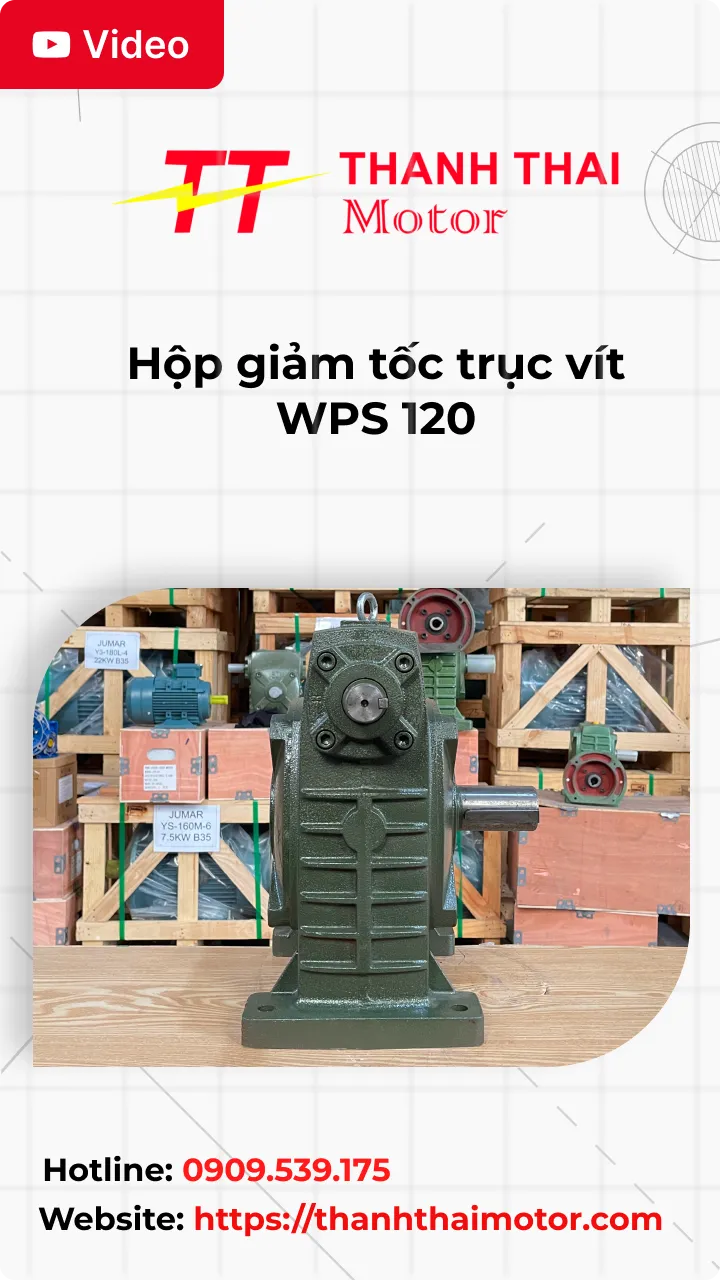

Hộp giảm tốc trục vít wps 120
Size hộp số: 120.
Tỉ số truyền: 40, 25, 30, 20 , 50, 10, 15, 60.
Kiểu dáng: Cốt vào nằm phía trên.
Kích thước trục vào dương: 30mm.
Kích thước trục ra dương: 45mm.
Chiều ngang và chiều dọc hộp số: 320x230mm.
Cách lắp đặt: Dùng qua puly, nhông, xích, khớp nối, …
Hộp giảm tốc trục vít wpo 120
Size hộp số: 120.
Tỉ số truyền: 50, 20, 25 , 40, 10, 60, 15, 30.
Kiểu dáng: Cốt vào ngửa lên trên nằm bên trái.
Kích thước trục vào dương: 30mm.
Kích thước trục ra dương: 45mm.
Chiều ngang và chiều dọc hộp số: 450x266mm.
Cách lắp đặt: Dùng qua puly, nhông, xích, khớp nối, …
Hộp giảm tốc trục vít wpx 120
Size hộp số: 120.
Tỉ số truyền: 30, 40, 20, 50 , 10, 15, 60, 25.
Kiểu dáng: Cốt vào nằm mặt úp xuống dưới.
Kích thước trục vào dương: 30mm.
Kích thước trục ra dương: 45mm.
Chiều ngang và chiều dọc hộp số: 450x266mm.
Cách lắp đặt: Dùng qua puly, nhông, xích, khớp nối, …
Hộp giảm tốc trục vít wpda 120
Size hộp số: 120.
Tỉ số truyền: 25, 20, 40, 30, 50, 15, 60, 10.
Kiểu dáng: Cốt vào âm nằm dưới.
Kích thước trục vào âm: 28mm.
Kích thước trục ra dương: 45mm.
Chiều ngang và chiều dọc hộp số: 320x230mm.
Cách lắp đặt: Lắp với động cơ điện 3 pha 0.18kw 0.25hp.
Hộp giảm tốc trục vít wpds 120
Size hộp số: 120.
Tỉ số truyền: 10, 15, 20, 30, 40, 50, 60, 25.
Kiểu dáng: Cốt vào âm nằm trên.
Kích thước trục vào âm: 28mm.
Kích thước trục ra dương: 45mm.
Chiều ngang và chiều dọc hộp số: 320x230mm.
Cách lắp đặt: Lắp với động cơ điện 3 pha 0.18kw 0.25hp.
Hộp giảm tốc trục vít wpdo 120
Size hộp số: 120.
Tỉ số truyền: 10, 20, 25, 30, 40, 50, 60, 15.
Kiểu dáng: Trục vào âm nằm bên hông, trục ra dương nằm ngửa lên trên.
Kích thước trục vào âm: 28mm.
Kích thước trục ra dương: 45mm.
Chiều ngang và chiều dọc hộp số: 450x266mm.
Cách lắp đặt: Lắp với động cơ điện 3 pha 0.18kw 0.25hp.
Hộp giảm tốc trục vít wpdx 120
Size hộp số: 120.
Tỉ số truyền: 40, 15, 30, 20, 10, 60, 50, 25.
Kiểu dáng: Trục vào âm nằm bên hông, trục ra dương nằm úp xuống dưới.
Kích thước trục vào âm: 28mm.
Kích thước trục ra dương: 45mm.
Chiều ngang và chiều dọc hộp số: 450x266mm.
Cách lắp đặt: Lắp với động cơ điện 3 pha 0.18kw 0.25hp.
Hướng dẫn cách lắp đặt, vận hành hộp giảm tốc trục vít wp 120

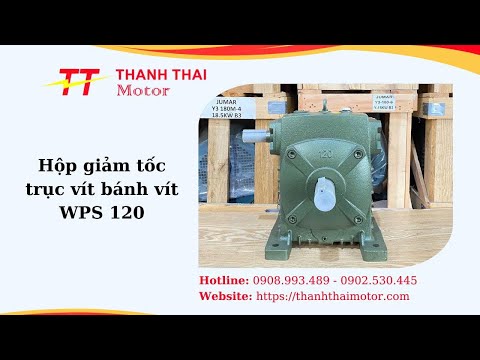

Xem video chi tiết về sản phẩm hộp giảm tốc trục vít, bánh vít.
Vì sao nên mua hộp giảm tốc trục vít wp 120 tại Thành Thái Motor?
Nên mua hộp giảm tốc trục vít wp 120 tại Thành Thái Motor vì những lý do sau:
Hộp giảm tốc trục vít wp 120 được sản xuất bởi vỏ gang, bánh răng bên trong được tôi luyện trong môi trường tốt nhất.
Được nhà máy kiểm duyệt chặt chẽ trước khi xuất kho.
Chính sách bảo hành tốt nhất trên thị trường, thời gian bảo hành từ 12 đến 24 tháng.
Giá thành rẻ, có chính sách chiết khấu đơn hàng khi mua số lượng lớn.
Hỗ trợ giao hàng cho khách hàng trong bán kính 5km, hỗ trợ tìm và liên hệ các chành xe để giao đến tận nơi cho khách hàng.
Thành Thái Motor là đơn vị nhập khẩu trực tiếp từ nhà máy, đội ngũ nhân viên giàu kinh nghiệm.
Liên hệ Thành Thái Motor để được hỗ trợ tư vấn tốt nhất nhé!
Hotline: 0909539175
