Gối đỡ quạt ly tâm 22312

Gối đỡ quạt ly tâm 22312, hay còn gọi là gối đỡ ngâm dầu 22312, là một bộ phận quan trọng giúp hỗ trợ motor và quạt ly tâm. Chức năng chính của thiết bị này là giảm nhiệt độ phát sinh trong quá trình vận hành. Hãy cùng Thành Thái Motor tìm hiểu chi tiết hơn về gối đỡ quạt ly tâm này nhé!

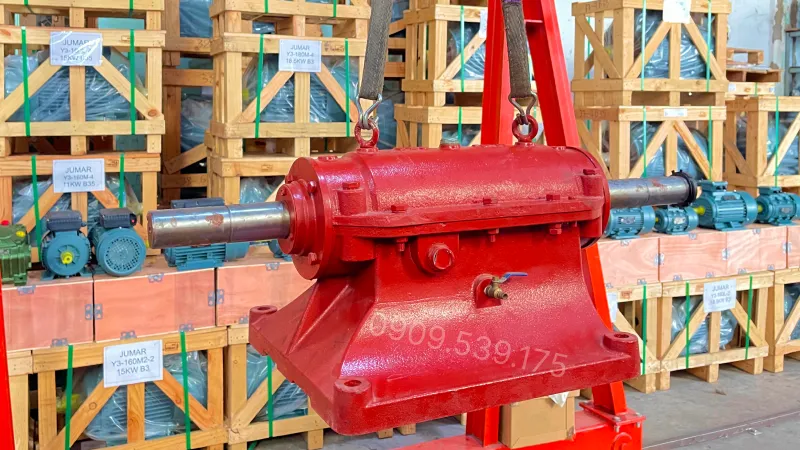

Thiết kế tổng quan gối đỡ quạt ly tâm 22312

Gối đỡ quạt thổi ly tâm được thiết kế với vỏ bằng gang, giúp tăng cường độ bền và khả năng chống ăn mòn. Trục dương nối liền ở hai đầu gối đỡ, đảm bảo sự ổn định và giảm ma sát trong quá trình hoạt động. Bộ phận này rất quan trọng trong quạt thổi khí công nghiệp, góp phần nâng cao hiệu suất và kéo dài tuổi thọ của thiết bị.

Cấu tạo bên trong gối đỡ quạt ly tâm 22312

Gối đỡ quạt ly tâm 22312 có kết cấu cơ khí tinh gọn nhưng mang lại hiệu quả truyền động cực cao. Các bộ phận chính bao gồm:

• Vỏ gối đỡ: Bao bọc bên ngoài, tạo buồng chứa dầu bôi trơn và bảo vệ tuyệt đối các chi tiết bên trong khỏi bụi bẩn, độ ẩm.
• Trục gối đỡ (Dài 1040mm): Được gia công cơ khí chính xác, nối liền từ đầu này sang đầu kia giúp cân bằng động tốt và ổn định hệ thống.
• Bạc đạn (Vòng bi): Sử dụng bạc đạn chịu tải trọng cao, hỗ trợ giảm ma sát, chịu lực hướng kính và lực dọc trục, từ đó nâng cao hiệu suất làm việc.

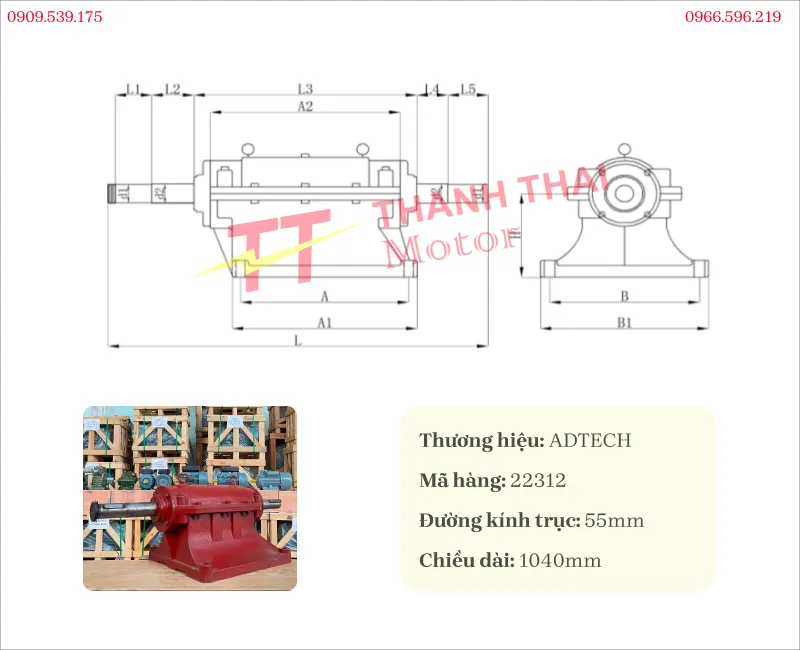

Thông số kỹ thuật gối đỡ quạt ly tâm 22312

Dưới đây là các thông số cơ bản của gối đỡ 22312 để bạn dễ dàng đối chiếu với bản vẽ thiết kế:

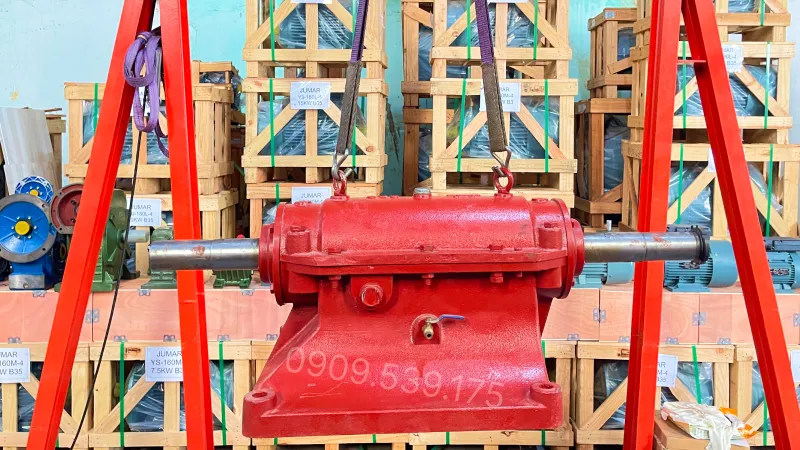

Công năng – ứng dụng gối đỡ quạt ly tâm 22312

Gối đỡ 22312 thường được ứng dụng cho các dòng quạt thổi khí có công suất trên 3.7kW. Thiết bị này đóng vai trò như một cầu nối trung gian truyền động gián tiếp (qua dây curoa) hoặc trực tiếp (qua khớp nối) giữa motor và cánh quạt.

Nhờ có gối đỡ, quạt có thể hoạt động linh hoạt, tách biệt nguồn nhiệt từ động cơ, không bị hạn chế bởi vị trí lắp đặt. Khi motor quay, lực truyền tới trục gối đỡ làm cánh quạt ly tâm quay theo, tạo ra lưu lượng gió lớn để thông gió, làm mát, hoặc hút bụi, hút khí thải cho các nhà xưởng công nghiệp.

Hướng dẫn sử dụng gối đỡ quạt ly tâm 22312

Để sử dụng gối đỡ quạt ly tâm 22312 đạt hiệu suất và tuổi thọ cao nhất, kỹ thuật viên cần lưu ý:

• Tính tương thích: Đảm bảo gối đỡ tương thích với động cơ và puly/khớp nối quạt. Đặc biệt đường kính cốt trục (55mm) phải vừa vặn tuyệt đối.
• Căn chỉnh đồng tâm: Xác định mặt bằng lắp motor, gối đỡ và bệ quạt phải phẳng. Căn chỉnh độ đồng tâm chính xác để tránh hiện tượng rung lắc, gãy trục khi chạy ở vòng tua cao.
• Bảo trì, bôi trơn: Vì là dạng gối ngâm dầu, cần kiểm tra mắt trâu hiển thị mức dầu thường xuyên. Châm dầu đúng vạch mức quy định trước khi đóng điện vận hành.

Gối đỡ quạt ly tâm 22312 (Gối đỡ ngâm dầu) là một giải pháp cơ khí tối ưu, mang lại sự bền bỉ, êm ái và hiệu suất tản nhiệt vượt trội cho các hệ thống quạt công nghiệp công suất lớn. Nếu bạn cần quan sát sản phẩm thực tế trước khi quyết định, hãy khám phá video gối đỡ quạt ly tâm và video tổng hợp để xem ngoại quan, cấu tạo và các thông số kỹ thuật quan trọng.
