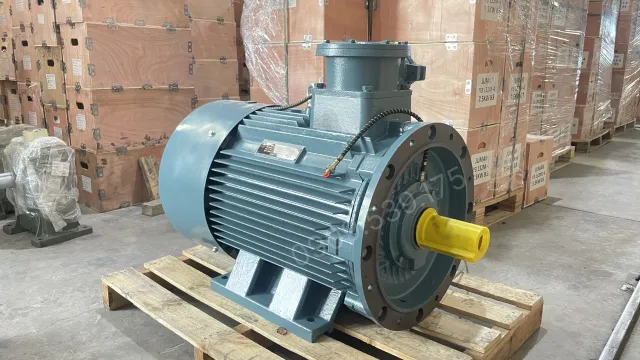

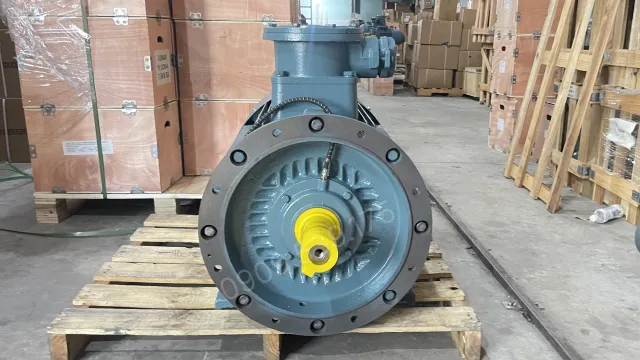

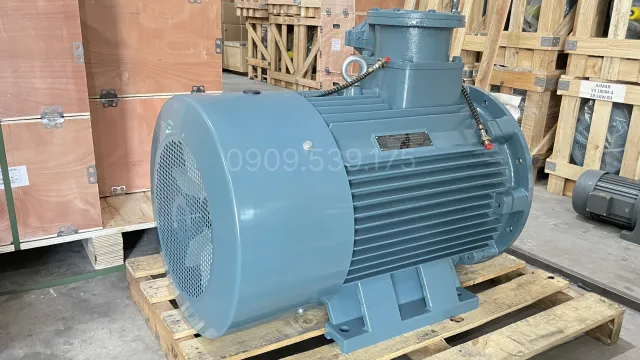

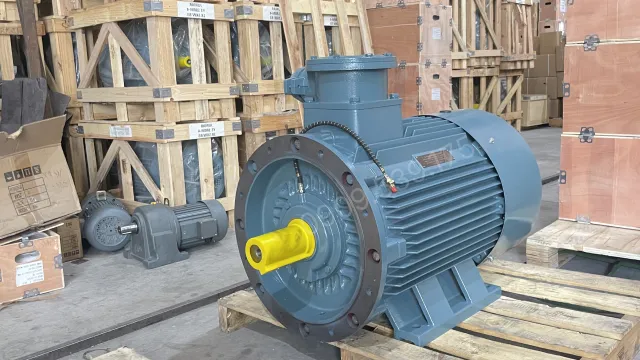

Động cơ phòng nổ 75kW 100Hp

Động cơ phòng nổ 75kW 100HP đóng vai trò quan trọng trong việc chuyển hóa điện năng thành cơ năng, giúp tối ưu hóa năng lượng sử dụng. Với tính năng an toàn cao, động cơ này được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp. Hãy cùng Thành Thái Motor tìm hiểu chi tiết về sản phẩm động cơ phòng nổ (motor chống cháy nổ/motor phòng nổ) này nhé!

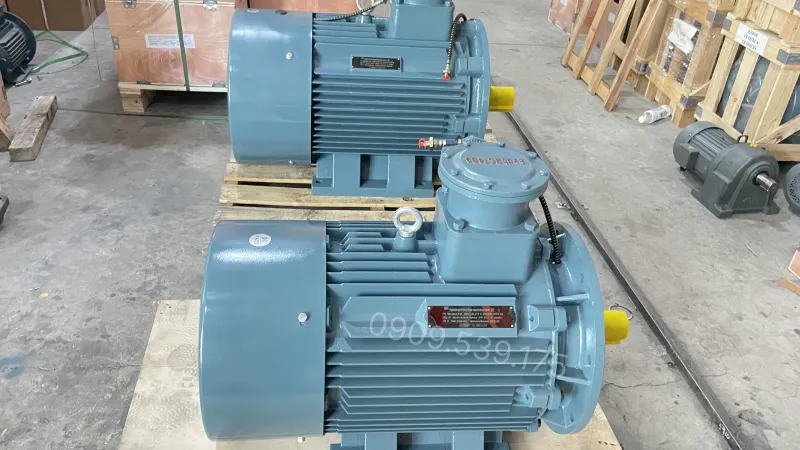

Thiết kế tổng quan về động cơ phòng nổ 75Kw 100HP

Tổng thể, động cơ phòng nổ 75kW 100Hp thường có màu xám/xanh bắt mắt. Vỏ bên ngoài được dùng từ chất liêu gang cứng cáp, vì thế có thể bảo vệ phần bên trong một cách an toàn.

Ngoài ra, vì được làm bằng cách liệu bền bỉ, nó có thể chịu va đập tốt. Bên trong động cơ điện (motor điện) được cải tiến khi sử dụng dây điện lớn hơn, do đó chịu được nhiệt độ cao hơn. Đặc biệt động cơ phòng nổ còn có khả năng phòng nổ khi có bị sự cố chập điện và đáp ứng được những yêu cầu phòng chống cháy nổ.

Cấu tạo bên trong động cơ phòng nổ 75kW 100HP

Để gánh vác mức công suất 75kW và vận hành an toàn trong vùng khí gas, bụi dễ cháy, mọi chi tiết cấu thành bên trong máy đều phải đạt chuẩn phòng nổ (Ex d) quốc tế:

• Stator: Khối từ trường khổng lồ ép từ lá thép kỹ thuật tổn hao thấp. Cuộn dây quấn bằng đồng nguyên chất tiết diện rất lớn, được xử lý tẩm sấy vecni cách điện chân không đa lớp (Class F hoặc Class H) để chịu nhiệt độ cao và chống đánh thủng điện áp.
• Rotor: Khối lồng sóc đúc nguyên khối vững chắc, bề mặt được gia công nhẵn mịn và cân bằng động bằng công nghệ laser để loại bỏ hoàn toàn hiện tượng cọ xát cơ học sinh tia lửa trong buồng máy.
• Vòng bi (Ổ bi): Lắp đặt các bộ vòng bi đũa hoặc vòng bi cầu chịu lực siêu tải từ SKF, FAG. Hệ thống ổ bi tích hợp gioăng phớt làm kín đa lớp và sử dụng mỡ chịu nhiệt chống cháy nổ để ngăn bụi, khí độc lọt vào trục.

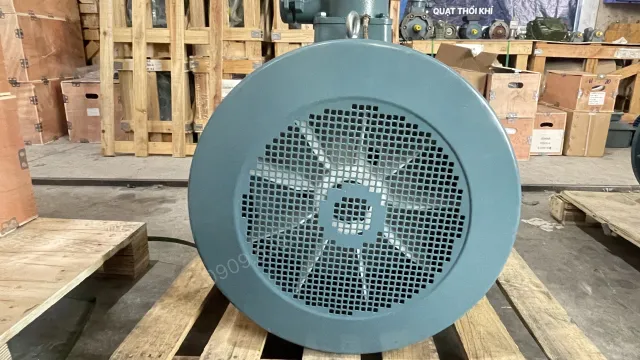

• Hệ thống làm mát: Cánh quạt tản nhiệt bắt buộc phải làm từ vật liệu hợp kim nhôm đặc biệt hoặc nhựa chống tĩnh điện (anti-static) nhằm triệt tiêu nguy cơ phát sinh tia lửa tĩnh điện khi ma sát với không khí hoặc va đập với lồng ốp.

Động cơ điện phòng nổ 75kW 100Hp có những loại nào?

Dòng sản phẩm động cơ phòng nổ 75kW 100Hp được phân chia thành 4 phân khúc tốc độ nhằm đáp ứng chính xác đặc thù truyền động của các cỗ máy công nghiệp nặng trong môi trường nguy hiểm. Dưới đây là thông số kỹ thuật chuẩn:

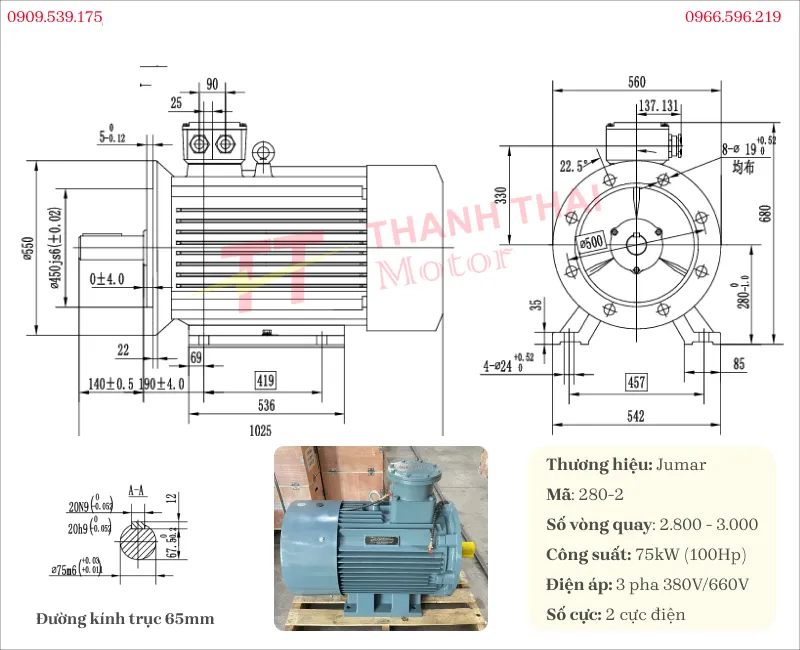

Motor phòng nổ 75kW 100Hp 2 cực (2 poles) (2.800 – 3.000 vòng/phút)

Là dòng máy ưu tiên tạo ra tốc độ quay cực lớn, chuyên phục vụ cho các hệ thống cần luân chuyển lưu lượng chất lỏng hoặc khí khổng lồ trong thời gian ngắn.

Ứng dụng thực tế:

• Hệ thống bơm dầu khí: Kéo các máy bơm ly tâm siêu lớn tại các trạm trung chuyển dầu mỏ, đường ống dẫn khí đốt (gas) quốc gia hoặc bồn chứa nhiên liệu hàng không.
• Thông gió hầm mỏ: Vận hành hệ thống quạt hút ly tâm công suất cực đại để xả khí độc, khí Metan (CH4) ra khỏi hầm lò khai thác than sâu dưới lòng đất.
• Hệ thống nén khí ly tâm: Kéo các máy nén khí ly tâm tốc độ cao phục vụ các tháp phản ứng trong nhà máy hóa chất, phân đạm.

Motor phòng nổ 75kW 100Hp 4 cực (4 poles) (1.400 – 1.500 vòng/phút)

Là dòng động cơ quốc dân trong phân khúc công suất lớn, mang lại sự cân bằng hoàn hảo giữa vận tốc và lực vặn xoắn, độ bền bỉ rất cao.

Ứng dụng thực tế:

• Khí nén công nghiệp: Chạy các trạm máy nén khí trục vít khổng lồ cung cấp năng lượng cho toàn bộ phân xưởng sản xuất thiết bị quốc phòng, hóa chất.
• Băng tải quặng mỏ: Truyền động cho hệ thống băng tải cao su cốt thép dài hàng kilomet tải than đá, quặng sắt từ khu vực khai thác ra cảng tập kết.
• Máy nghiền mùn cưa, dăm gỗ: Ứng dụng trong môi trường nổ bụi cao của nhà máy sản xuất viên nén gỗ (pellet) công suất hàng chục tấn/giờ.

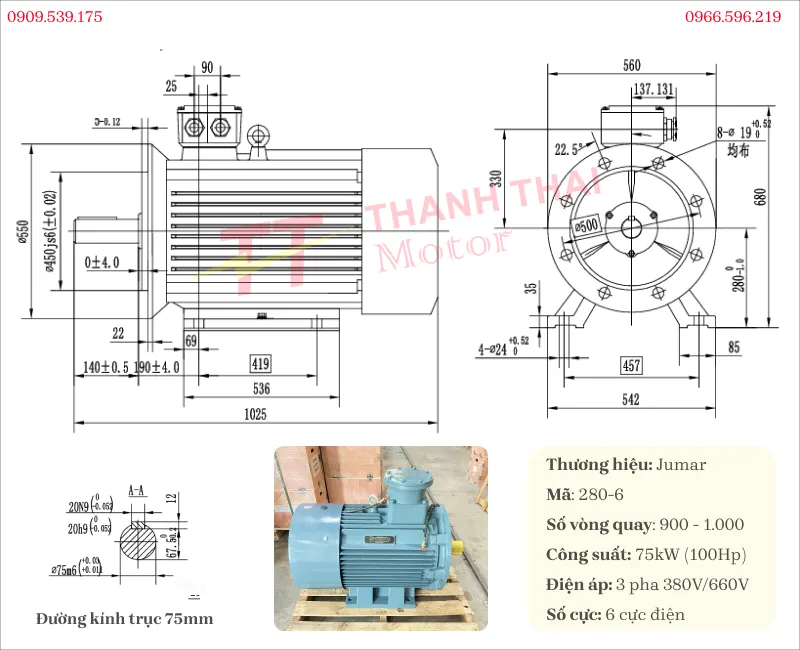

Motor phòng nổ 75kW 100Hp 6 cực (6 poles) (900 – 1.000 vòng/phút)

Được chế tạo với khung xác lớn hơn hẳn để chứa lượng dây đồng nhiều cực, sinh ra lực mô-men xoắn cực kỳ khủng khiếp, chuyên gánh các tải ì nặng liên tục.

Ứng dụng thực tế:

• Hệ thống khuấy bồn hóa chất: Cung cấp động năng mạnh mẽ để khuấy các bồn phản ứng dung môi, sơn công nghiệp, keo hóa chất đặc sệt dung tích hàng chục nghìn khối.
• Gầu tải, xích tải mỏ quặng: Kéo hệ thống gầu nâng tải đá, quặng trong các hầm mỏ ẩm ướt, nhiều khí gas dễ cháy.
• Máy nghiền bi: Vận hành các lồng nghiền than, nghiền nguyên liệu xi măng yêu cầu lực kéo ghì liên tục không được sụt tua.

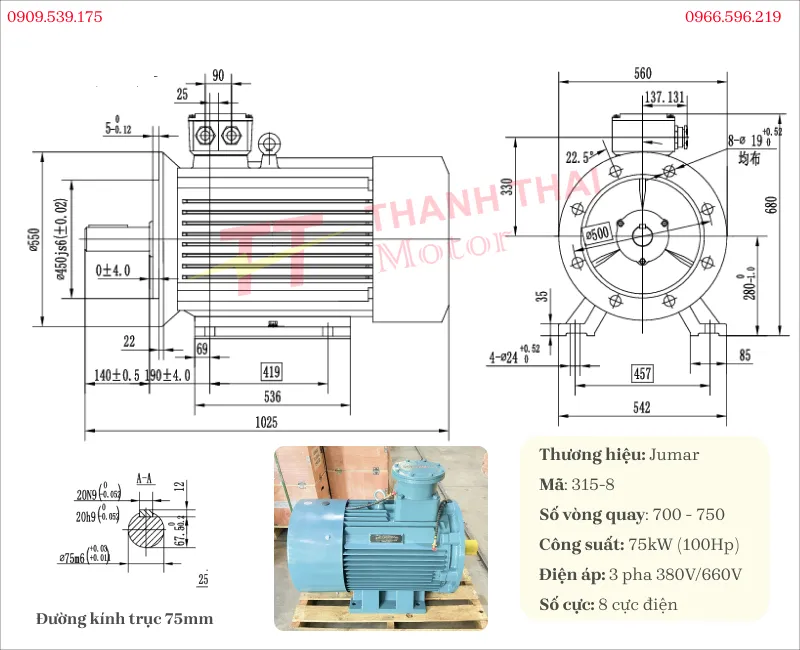

Motor phòng nổ 75kW 100Hp 8 cực (8 poles) (700 – 750 vòng/phút)

Tốc độ quay siêu chậm, chuyển hóa trọn vẹn 75kW thành sức vặn xoắn ban đầu cực đại. Kích thước thân máy đồ sộ nhất trong các phân khúc tốc độ.

Ứng dụng thực tế:

• Tời kéo, cần trục an toàn cao: Ứng dụng cho tời neo giàn khoan ngoài khơi, cổng trục tại kho chứa vũ khí, thuốc nổ hoặc vật liệu nguy hiểm.
• Máy cơ khí ép, dập: Kéo các máy ép phế liệu, ép khuôn cao su trong môi trường hóa chất cần vòng tua chậm và lực ép siêu lớn.
• Bồn sấy, lò quay nung: Vận hành các lò sấy hóa chất, thùng quay xử lý rác thải nguy hại đòi hỏi chuyển động cực kỳ chậm rãi và tuyệt đối không sinh tia lửa điện.

Động cơ phòng nổ 75kW 100Hp kết hợp hộp giảm tốc nào?

Việc phối ghép động cơ phòng nổ 75kW với thiết bị truyền động yêu cầu tính toán hệ số an toàn cực kỳ khắt khe để đảm bảo hộp giảm tốc (hộp số giảm tốc) không bị phá vỡ dưới lực kéo của động cơ 100Hp.

• Hộp giảm tốc tải nặng (Dòng R, K, F cỡ đại): Đây là phương án tiêu chuẩn. Thường sử dụng các mã hộp số khổng lồ như R137, R147, R167 hoặc K127, K157 ngâm dầu hoàn toàn để kéo băng tải mỏ.
• Hộp giảm tốc hành tinh: Kết hợp hoàn hảo cho các cơ cấu tời nâng, pa-lăng phòng nổ nhờ khả năng chịu lực vặn xoắn siêu lớn trong một kích thước gọn gàng.
• Khớp nối truyền động: Bắt buộc phải sử dụng khớp nối thủy lực (Hydraulic coupling) hoặc khớp nối đĩa thép tiêu chuẩn phòng nổ ATEX để khởi động êm ái, triệt tiêu sốc tải cơ học và ngăn chặn phát sinh tia lửa do ma sát.

Hướng dẫn cách đấu điện cho động cơ phòng nổ

Để quá trình thực hành diễn ra an toàn và chuẩn xác nhất, mời bạn tham khảo phần ghi chú chi tiết từng thao tác đấu dây được đúc kết lại dưới đây:

Bước 1: Kiểm tra thông số ban đầu:

Mở đầu video động cơ điện, người hướng dẫn giới thiệu chi tiết về motor phòng nổ để người xem nắm rõ thông số kỹ thuật trước khi bắt đầu.

Bước 2: Tháo nắp hộp cực:

Sử dụng dụng cụ chuyên dụng để vặn các bu-lông và tháo phần nắp hộp cực (phần nắp có in chữ “EX” màu đỏ đặc trưng).

Bước 3: Xác định các cọc tiếp điểm:

Sau khi mở nắp, bạn sẽ thấy các cọc đấu dây bằng đồng lộ ra bên trong. Cần quan sát và xác định chính xác 3 cọc có ký hiệu U, V và W để chuẩn bị cho bước kết nối nguồn điện.

Bước 4: Tiến hành đấu nối dây điện:

Dùng 3 sợi dây nguồn (trong video minh họa bằng kẹp cá sấu có lõi dây màu đỏ, vàng, xanh dương) kẹp lần lượt vào 3 cọc U, V và W đã xác định ở bước trên.

Bước 5: Hoàn thiện và tham khảo thêm:

Hoàn tất quá trình đấu nối cơ bản. Để xem thêm các cách đấu nối phức tạp hơn hoặc tìm hiểu về các dòng máy khác, bạn có thể tìm xem các video tổng hợp hướng dẫn kỹ thuật trên kênh của Thành Thái Motor.

Chính sách bảo hành, vận chuyển và cam kết tại Thành Thái Motor

Mua hàng tại Thành Thái Motor bạn sẽ được:

• Bảo hành lên đến 24 tháng.
• Giao hàng toàn quốc an toàn, đúng hẹn.
• Chất lượng sản phẩm đạt chuẩn tiêu chuẩn Châu Âu – Công nghệ Đức.
• Giá cạnh tranh – Ưu đãi hấp dẫn cho đại lý và khách sỉ.
• Dây đồng 100%. Cam kết chất lượng – Vận hành mạnh mẽ, tiết kiệm điện.
• Đầy đủ giấy tờ chứng nhận CO, CQ.

Liên hệ mua hàng

• Gọi hotline: 0909.539.175
• Zalo: 0902.530.445
• Zalo OA: Thành Thái Motor
• Email: codienthanhthai@gmail.com

Với khả năng vận hành mạnh mẽ, bền bỉ và đạt tiêu chuẩn chống cháy nổ cao, động cơ phòng nổ 75kW 100HP là lựa chọn lý tưởng cho các hệ thống công nghiệp nặng yêu cầu an toàn tuyệt đối và hiệu suất ổn định. Sản phẩm không chỉ giúp đảm bảo an toàn trong môi trường khắc nghiệt mà còn tối ưu chi phí vận hành lâu dài.
