Động cơ phòng nổ 37kW 50Hp

Động cơ phòng nổ 37kW 50Hp là loại động cơ điện (motor điện) được sử dụng rộng rãi với nhiệm vụ chuyển hoá điện năng thành cơ năng, giúp tiết kiệm điện năng và đảm bảo an toàn về cháy nổ. Cùng Thành Thái Motor tìm hiểu về sản phẩm này nhé!

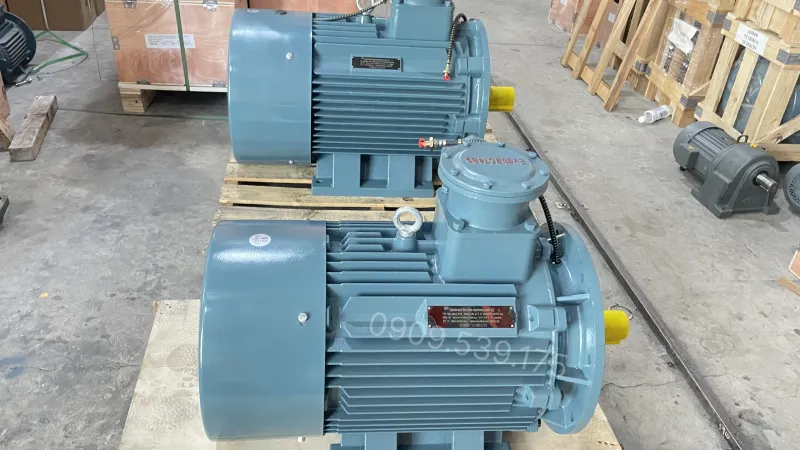

Thiết kế tổng quan về động cơ phòng nổ 37kW 50Hp

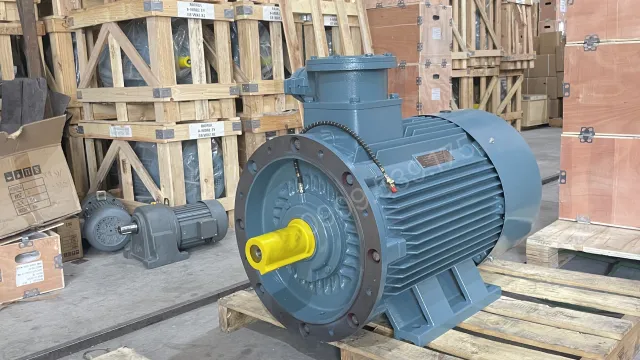

Bên ngoài động cơ phòng nổ (motor chống cháy nổ/motor phòng nổ) có màu xanh bắt mắt. Vỏ động cơ được làm từ chắc liệu gang, dày dặn, cứng chắc. Vỏ động cơ được nhà sản xuất chủ trọng bởi nó đóng vai trò bảo vệ, chịu được lực va đập mạnh, môi trường khắc nhiệt, ăn mòn,…

Ngoài ra, động cơ phòng nổ 37kW 50Hp được đánh giá cao so với những dòng phòng nổ cùng phân khúc động cơ phòng nổ trên 3.7kW vì có khả năng chống cháy nổ khi có sự cố điện.

Cấu tạo bên trong động cơ phòng nổ 37kW 50HP

Để duy trì khả năng hoạt động liên tục ở mức công suất 37kW và đảm bảo an toàn tuyệt đối trong vùng có rủi ro khí gas, các chi tiết cấu thành bên trong đều đạt chuẩn phòng nổ (Ex d):

• Stator: Khối từ trường tĩnh ép từ các lá thép kỹ thuật tổn hao từ thấp. Cuộn dây đồng nguyên chất được phủ lớp cách điện dày, tẩm sấy vecni chân không đa lớp (Class F hoặc Class H) để chịu nhiệt độ cao và ngăn chặn tuyệt đối hiện tượng phóng điện.
• Rotor: Lõi quay lồng sóc đúc nguyên khối vững chãi, được gia công bề mặt cực kỳ nhẵn mịn và cân bằng động vi tính nhằm triệt tiêu hoàn toàn sự cọ xát cơ học gây phát sinh tia lửa bên trong buồng máy.
• Vòng bi (Ổ bi): Lắp ráp bằng các vòng bi chịu tải lớn từ những thương hiệu hàng đầu thế giới (SKF, NSK, FAG). Hệ thống vòng bi được tích hợp phớt làm kín đa lớp và dùng mỡ bôi trơn không cháy nổ để ngăn bụi bẩn, khí gas lọt vào cốt trục.

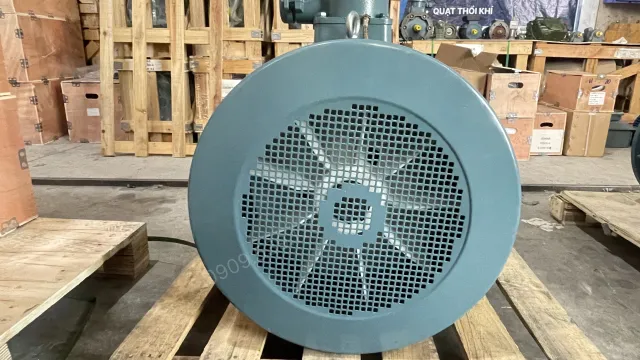

• Hệ thống làm mát: Cánh quạt tản nhiệt ly tâm bắt buộc phải làm từ nhựa chống tĩnh điện (anti-static) hoặc vật liệu hợp kim nhôm chuyên dụng để không sinh tia lửa tĩnh điện khi ma sát với lồng ốp phía sau.

Động cơ điện phòng nổ 37kW 50Hp có những loại nào?

Dòng sản phẩm động cơ phòng nổ 37kW 50Hp được sản xuất với 4 phân khúc tốc độ nhằm đáp ứng chính xác đặc thù truyền động của các hệ thống công nghiệp tải nặng. Dưới đây là thông số kỹ thuật chuẩn cho từng loại:

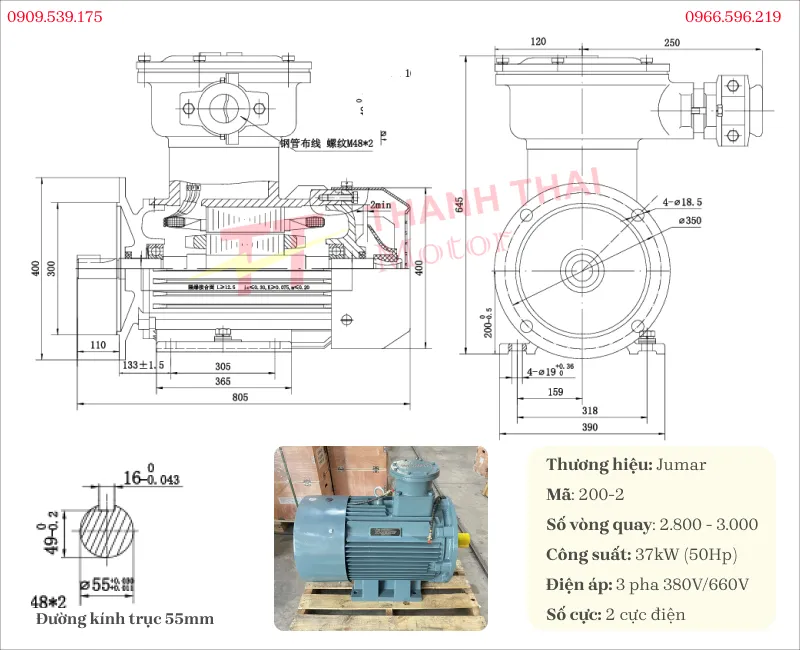

Motor phòng nổ 37kW 50Hp 2 cực (2 poles) (2.800 – 3.000 vòng/phút)

Thông số kỹ thuật:

Ứng dụng thực tế:

• Hệ thống bơm nhiên liệu: Kéo máy bơm ly tâm công suất lớn tại các trạm chiết nạp, đường ống dẫn xăng dầu hoặc trạm bơm cứu hỏa nội bộ của kho cảng hóa chất.
• Thông gió phòng nổ: Vận hành quạt hút ly tâm áp suất cao để xả khí độc, cấp gió tươi cho hầm mỏ khai thác than sâu.
• Hệ thống nén khí ly tâm: Dùng cho máy nén khí ly tâm tốc độ cao trong các nhà máy sản xuất hóa chất, nhựa tổng hợp.

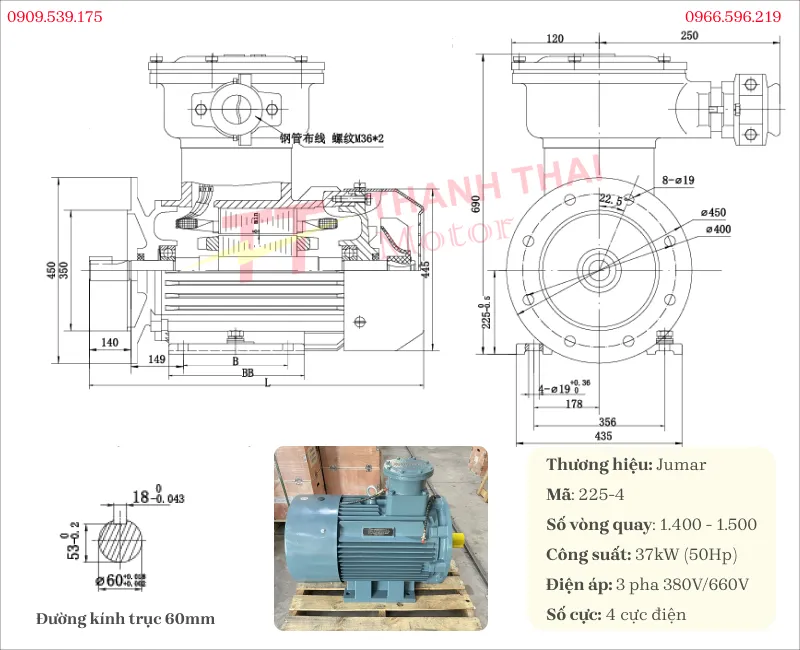

Motor phòng nổ 37kW 50Hp 4 cực (4 poles) (1.400 – 1.500 vòng/phút)

Là dòng mô tơ tiêu chuẩn và phổ biến nhất, mang lại sự cân bằng hoàn hảo giữa vận tốc quay êm ái và mô-men xoắn mạnh mẽ, cho độ bền bỉ rất cao.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Khí nén công nghiệp: Chạy trạm máy nén khí trục vít cung cấp năng lượng cho hệ thống tự động hóa trong các phân xưởng có môi trường hóa chất dễ cháy.
• Băng tải khoáng sản: Truyền động cho hệ thống băng tải cao su cốt thép vận chuyển than đá, quặng sắt từ khu vực khai thác.
• Máy nghiền, máy băm: Ứng dụng trong môi trường có rủi ro nổ bụi cao của nhà máy sản xuất viên nén mùn cưa, nghiền bột hóa chất.

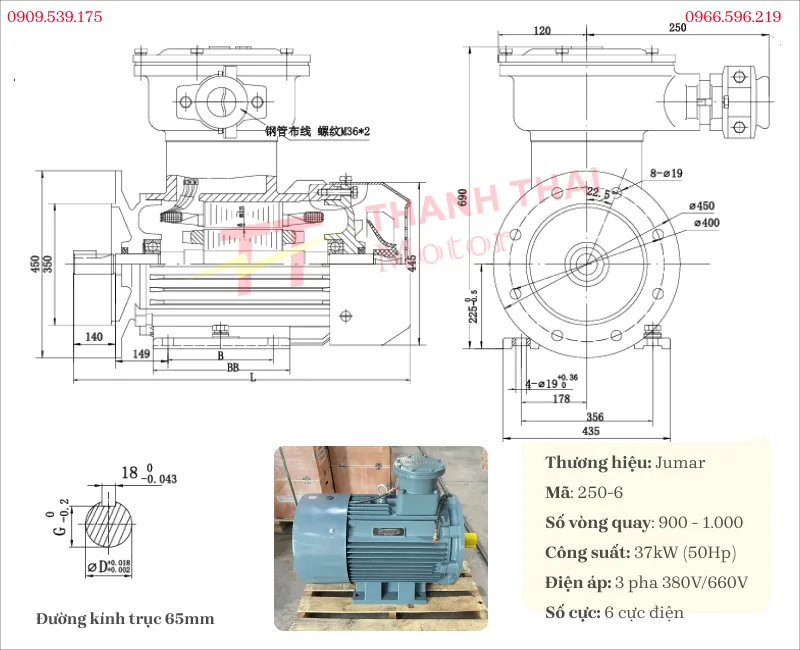

Motor phòng nổ 37kW 50Hp 6 cực (6 poles) (900 – 1.000 vòng/phút)

Được chế tạo với mã khung lớn hơn để chứa lượng dây đồng quấn nhiều cực, sinh ra lực mô-men xoắn cực kỳ khủng khiếp, chuyên gánh các tải ì nặng liên tục.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Hệ thống khuấy bồn hóa chất: Cung cấp động năng mạnh mẽ để quay cánh khuấy trong các bồn phản ứng dung môi, sơn công nghiệp, keo hóa chất dung tích lớn.
• Gầu tải, xích tải mỏ quặng: Kéo hệ thống gầu nâng đưa đá, quặng trong các hầm lò dốc, ẩm ướt và chứa nhiều khí gas.
• Máy nghiền bi: Vận hành các lồng nghiền liệu yêu cầu lực kéo ghì liên tục, đảm bảo không sụt tua khi nạp đầy nguyên liệu.

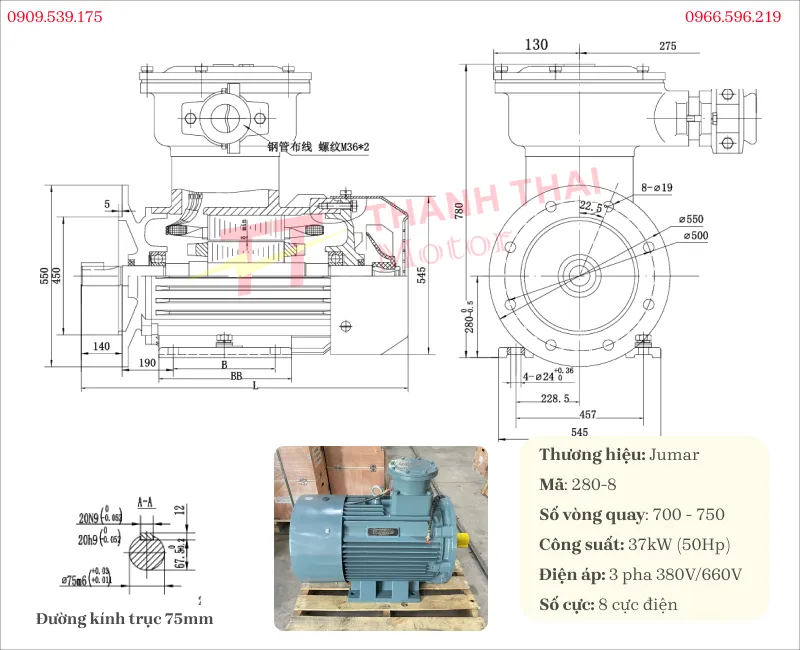

Motor phòng nổ 37kW 50Hp 8 cực (8 poles) (700 – 750 vòng/phút)

Sở hữu tốc độ quay cực kỳ chậm, chuyển hóa trọn vẹn 37kW thành sức vặn xoắn ban đầu cực đại. Khung vỏ máy được thiết kế rất to (mã 280S) để có thể ngậm tải an toàn.

Thông số kỹ thuật:

Ứng dụng thực tế:

• Tời kéo, cần trục an toàn cao: Ứng dụng cho tời neo giàn khoan, pa-lăng phòng nổ tại kho chứa vũ khí, vật liệu nổ quân sự.
• Máy cơ khí ép, dập: Kéo các máy ép phế liệu thủy lực trong môi trường hóa chất cần vòng tua chậm và lực ép siêu lớn.
• Bồn sấy, lò quay nung: Vận hành các lò sấy hóa chất, thùng quay xử lý rác thải đòi hỏi chuyển động cực kỳ chậm rãi và tuyệt đối không phát sinh tia lửa điện.

Động cơ phòng nổ 37kW 50Hp kết hợp hộp giảm tốc nào?

Việc phối ghép động cơ phòng nổ 37kW với thiết bị truyền động yêu cầu tính toán hệ số an toàn cực kỳ khắt khe để đảm bảo hộp giảm tốc (hộp số giảm tốc) không bị phá vỡ dưới lực kéo của động cơ 50Hp.

• Hộp giảm tốc tải nặng (Dòng R, K, F cỡ đại): Đây là phương án tiêu chuẩn. Thường sử dụng các mã hộp số lớn như R97, R107 hoặc K97, K107 ngâm dầu hoàn toàn để kéo các hệ thống băng tải mỏ.
• Hộp giảm tốc hành tinh: Kết hợp hoàn hảo cho các cơ cấu tời nâng, pa-lăng phòng nổ nhờ khả năng chịu lực vặn xoắn siêu lớn trong một kích thước gọn gàng.
• Khớp nối truyền động: Bắt buộc phải sử dụng khớp nối thủy lực (Hydraulic coupling) hoặc khớp nối đĩa thép tiêu chuẩn phòng nổ ATEX để khởi động êm ái, triệt tiêu sốc tải cơ học và ngăn chặn phát sinh tia lửa do ma sát.

Hướng dẫn đấu điện cho động cơ phòng nổ

Để đảm bảo an toàn và thao tác đúng kỹ thuật, bạn thực hiện theo các bước sau:

Bước 1: Kiểm tra thông số kỹ thuật

Ở phần đầu của video động cơ điện, người hướng dẫn sẽ đọc các thông số của motor phòng nổ. Bạn cần nghe kỹ phần này để nắm rõ thông tin thiết bị trước khi bắt tay vào làm.

Bước 2: Tháo nắp hộp cực

Dùng dụng cụ cơ khí phù hợp tháo rời các bu-lông. Sau đó, nhấc phần nắp hộp cực (trên nắp có in chữ “EX” màu đỏ) ra khỏi máy.

Bước 3: Tìm các cọc đấu dây

Khi mở nắp xong, bạn sẽ thấy các cọc đồng bên trong. Hãy quan sát và tìm chính xác 3 cọc có ghi ký hiệu U, V và W để chuẩn bị nối điện.

Bước 4: Nối dây nguồn

Lấy 3 sợi dây nguồn (trong minh họa là các kẹp màu đỏ, vàng và xanh dương) gắn lần lượt vào đúng 3 cọc U, V và W vừa xác định ở bước 3.

Bước 5: Hoàn tất

Như vậy là bạn đã làm xong phần đấu nối cơ bản. Nếu cần tìm hiểu các kiểu đấu dây khó hơn hoặc tham khảo các loại máy khác, bạn hãy tìm xem các video tổng hợp về hướng dẫn kỹ thuật do Thành Thái Motor thực hiện.

Chính sách bảo hành, vận chuyển và cam kết tại Thành Thái Motor

Mua hàng tại Thành Thái Motor bạn sẽ được:

• Bảo hành lên đến 24 tháng.
• Giao hàng toàn quốc an toàn, đúng hẹn.
• Chất lượng sản phẩm đạt chuẩn tiêu chuẩn Châu Âu – Công nghệ Đức.
• Giá cạnh tranh – Ưu đãi hấp dẫn cho đại lý và khách sỉ.
• Dây đồng 100%. Cam kết chất lượng – Vận hành mạnh mẽ, tiết kiệm điện.
• Đầy đủ giấy tờ chứng nhận CO, CQ.

Liên hệ mua hàng

• Gọi hotline: 0909.539.175
• Zalo: 0902.530.445
• Zalo OA: Thành Thái Motor
• Email: codienthanhthai@gmail.com

Động cơ phòng nổ 37kW 50HP là một sự lựa chọn lý tưởng cho những ứng dụng công nghiệp yêu cầu an toàn phòng nổ cao, khả năng vận hành mạnh mẽ và bền bỉ trong các điều kiện môi trường khắc nghiệt. Với tính năng chống cháy nổ vượt trội, động cơ này mang đến sự an tâm tuyệt đối cho các nhà máy, xí nghiệp, đặc biệt là trong các ngành dầu khí, hóa chất, khai thác mỏ. Liên hệ ngay với Thành Thái Motor!
