Trong nhiều hệ thống công nghiệp, quạt thổi khí (motor quạt thổi khí) đóng vai trò cung cấp lưu lượng gió cần thiết cho quá trình làm mát, thông gió, sấy khô hoặc cấp khí cho thiết bị. Việc cách tính lưu lượng quạt thổi khí chính xác là yếu tố quan trọng để lựa chọn quạt có công suất phù hợp, đảm bảo hiệu quả vận hành và tiết kiệm điện năng. Nếu tính toán không đúng, hệ thống có thể không đáp ứng được nhu cầu lưu thông không khí, làm giảm hiệu suất làm việc và tăng chi phí vận hành.

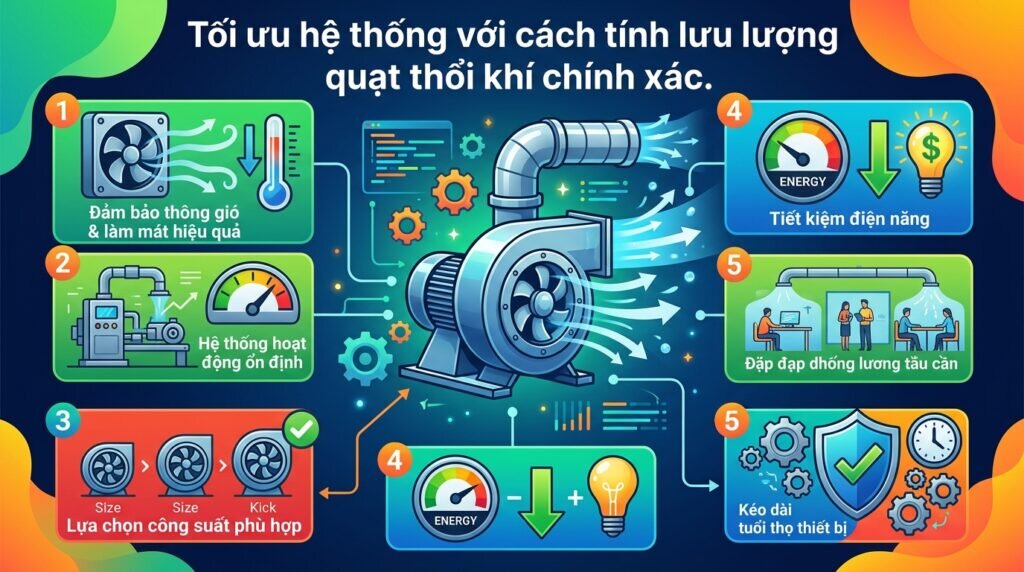

Tại sao phải tính lưu lượng quạt thổi khí?
Lưu lượng quạt thổi khí là lượng không khí mà quạt có thể cung cấp trong một khoảng thời gian nhất định. Việc tính đúng lưu lượng giúp hệ thống hoạt động hiệu quả, ổn định và tránh lãng phí chi phí đầu tư. Dưới đây là những lý do nên tính toán lưu lượng quạt trước khi lựa chọn thiết bị:
Đảm bảo đủ lượng gió cần thiết: Mỗi hệ thống đều cần một lưu lượng gió nhất định để làm mát, thông gió, cấp khí hoặc hút bụi. Tính đúng lưu lượng giúp quạt đáp ứng đúng nhu cầu sử dụng.
Tiết kiệm điện năng: Chọn quạt có lưu lượng phù hợp sẽ hạn chế tiêu hao điện. Nếu chọn quạt quá lớn sẽ gây lãng phí điện, còn quạt quá nhỏ sẽ phải hoạt động liên tục nhưng vẫn không đạt hiệu quả.
Giúp hệ thống vận hành ổn định: Khi lưu lượng gió đạt yêu cầu, thiết bị sẽ hoạt động ổn định hơn, giảm nguy cơ quá nhiệt, giảm áp suất bất thường và hạn chế hư hỏng.
Lựa chọn đúng loại quạt: Sau khi xác định được lưu lượng cần dùng, bạn sẽ dễ dàng chọn được loại quạt và công suất phù hợp với hệ thống, giúp tiết kiệm chi phí đầu tư và nâng cao hiệu quả sử dụng.

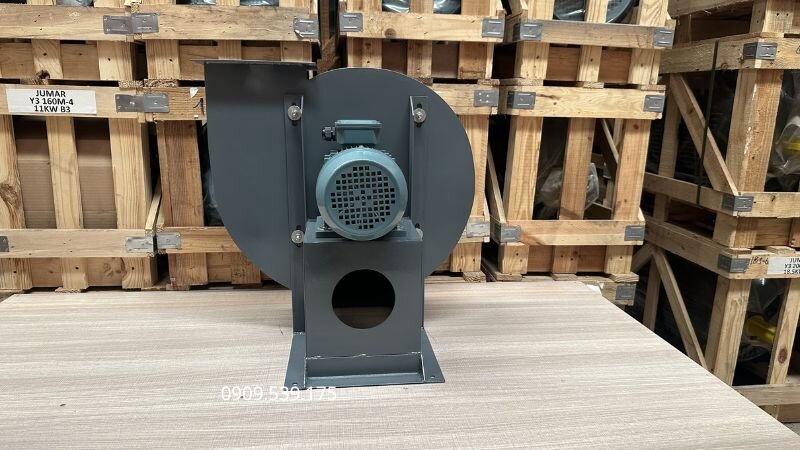

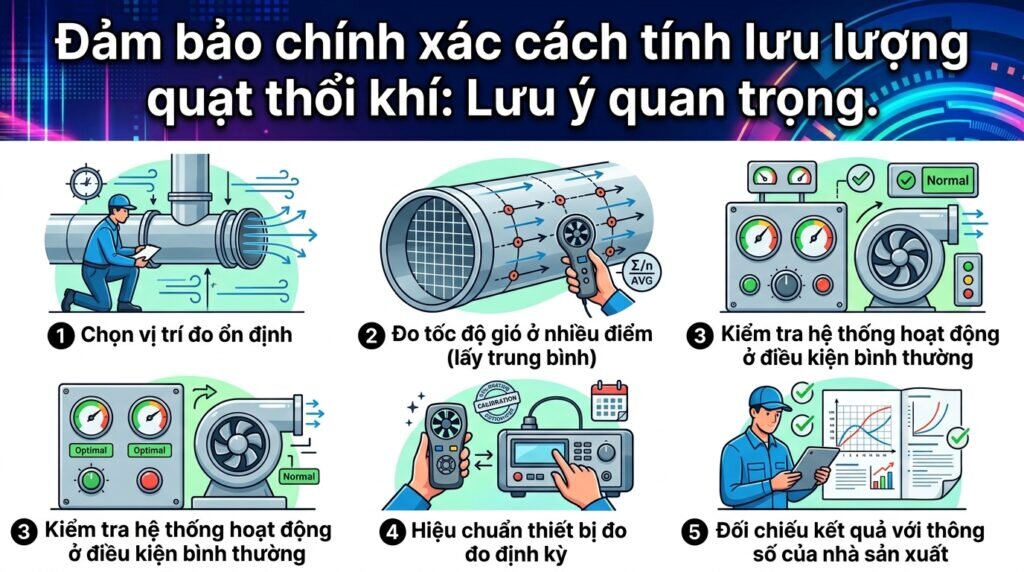

Kiểm tra và hiệu chuẩn máy đo định kỳ, đồng thời đối chiếu kết quả với thông số kỹ thuật
Công thức cơ bản để tính lưu lượng quạt thổi khí
Công thức tính phổ biến nhất để tính lưu lượng của mọi loại quạt thổi khí như sau:
Q = V × A
Trong đó:
Q: Lưu lượng không khí.
V: Vận tốc dòng khí di chuyển trong ống dẫn.
A: Diện tích tiết diện mặt cắt của ống dẫn khí.

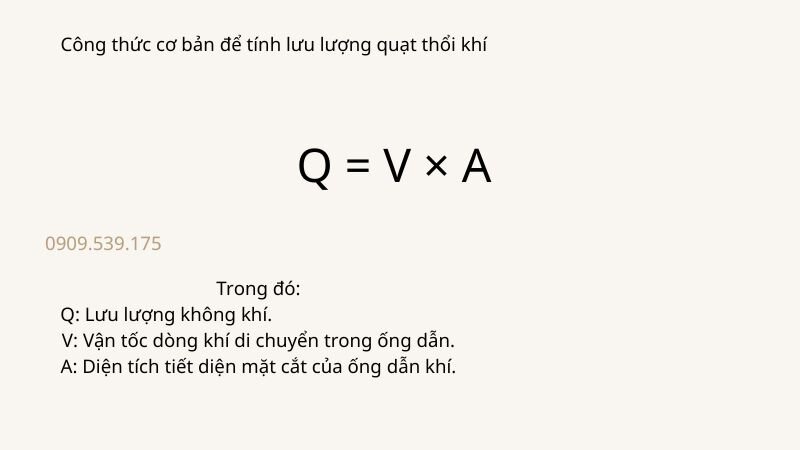

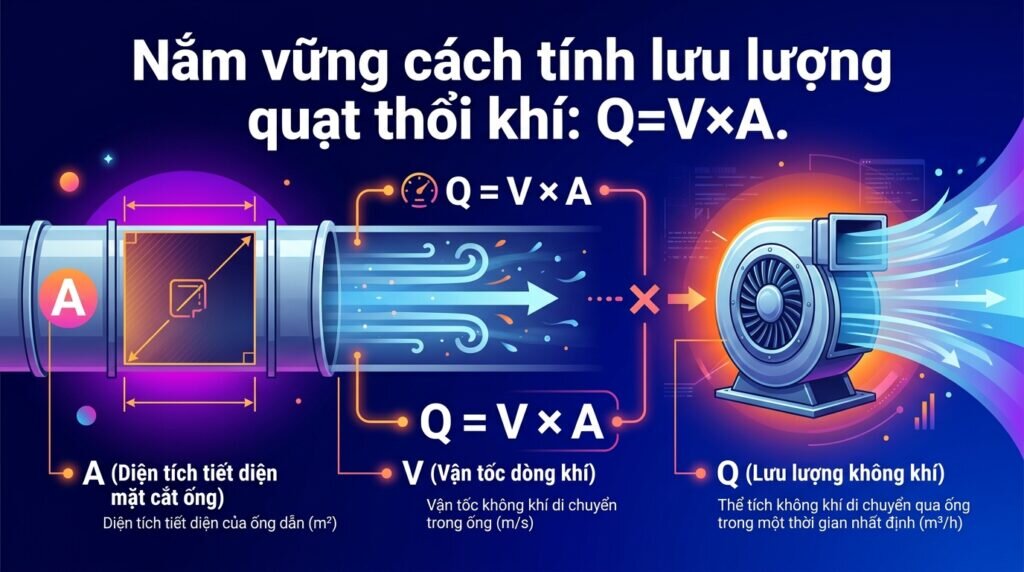

Công thức tính lưu lượng quạt thổi khí dựa trên vận tốc dòng khí và diện tích tiết diện đường ống

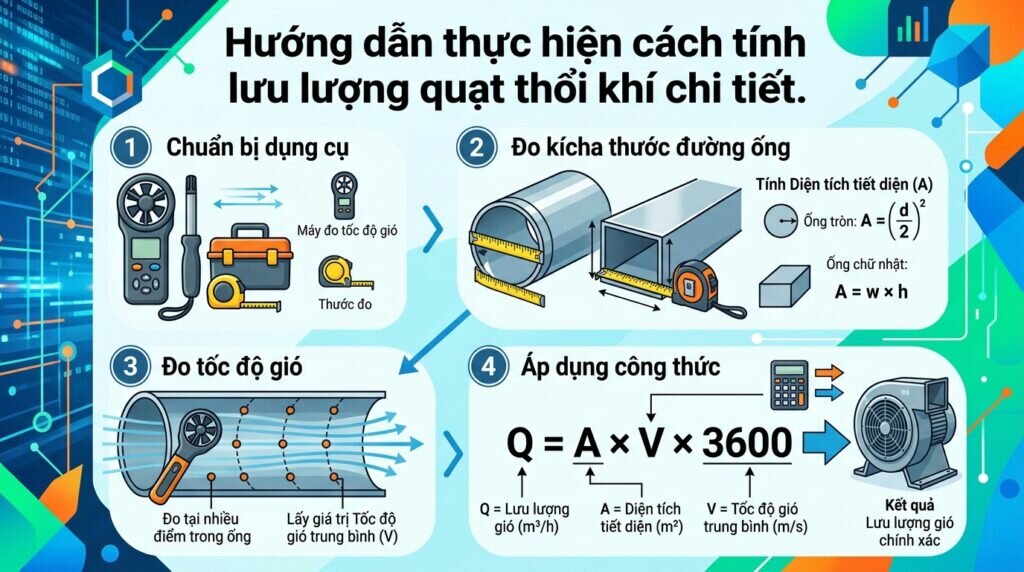

Cách tính lưu lượng quạt thổi khí thực tế
Để xác định lưu lượng quạt thổi khí, bạn có thể thực hiện theo các bước dưới đây. Cách làm này giúp tính toán tương đối chính xác và dễ áp dụng cho nhiều hệ thống thông gió hoặc cấp khí.
Bước 1: Chuẩn bị dụng cụ đo
Trước tiên, chuẩn bị các dụng cụ cần thiết như máy đo tốc độ gió (Anemometer), thước đo kích thước đường ống và giấy bút hoặc điện thoại để ghi lại các thông số đo được.
Bước 2: Đo kích thước đường ống
Tiến hành đo đường kính hoặc tiết diện của đường ống tại vị trí có luồng gió lưu thông ổn định. Việc đo đúng kích thước sẽ giúp tính toán lưu lượng gió chính xác.

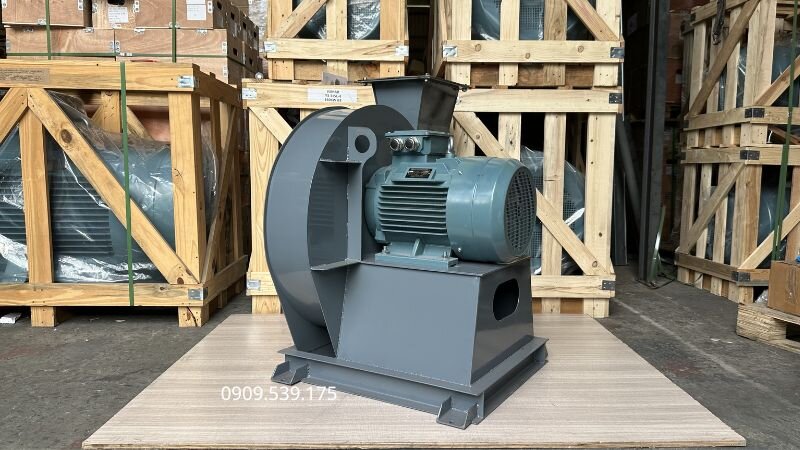

Đo đường kính ống tròn hoặc chiều rộng, chiều cao của ống chữ nhật để xác định diện tích tiết diện chính xác
Đối với ống tròn:
A = π × R²
Trong đó:
A: Diện tích tiết diện (m2)
R: Bán kính của ống (m)
Đối với ống chữ nhật:
A = a × b
Trong đó:
A: Diện tích tiết diện (m2)
a: Chiều rộng của ống (m)
b: Chiều cao của ống (m)
Bước 3: Đo tốc độ gió
Đặt máy đo tại nhiều vị trí khác nhau trên tiết diện đường ống để đo vận tốc gió. Sau đó lấy giá trị trung bình của các lần đo. Việc đo nhiều điểm sẽ giúp kết quả chính xác hơn vì tốc độ gió trong đường ống thường không đồng đều.
Bước 4: Tính lưu lượng quạt
Sau khi có diện tích tiết diện (A) và vận tốc gió trung bình (V), áp dụng công thức:
Q = A × V × 3600
Trong đó:
Q: Lưu lượng gió (m3/h)
A: Diện tích tiết diện ống (m2)
V: Vận tốc gió trung bình (m/s)

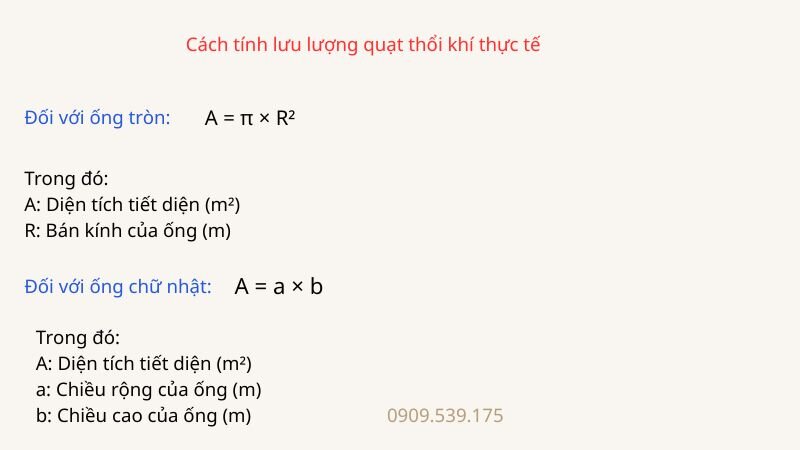

Công thức tính cách tính lưu lượng quạt thổi khí thực tế
Những lưu ý để đo lưu lượng quạt thổi khí chính xác
Để kết quả đo phản ánh đúng khả năng làm việc của quạt thổi khí, bạn nên lưu ý một số điểm sau:
Chọn đúng vị trí đo: Nên đo tại đoạn ống thẳng, nơi luồng gió ổn định. Tránh đo gần các vị trí như khúc cua, van, cút nối hoặc cửa gió vì những vị trí này làm luồng khí bị xáo trộn, dẫn đến kết quả không chính xác.
Đo ở nhiều vị trí: Không nên chỉ đo tại một điểm. Hãy đo tốc độ gió ở nhiều vị trí trên cùng một tiết diện của đường ống, sau đó lấy giá trị trung bình để kết quả sát với thực tế hơn.
Kiểm tra điều kiện hoạt động của hệ thống: Nên thực hiện đo khi quạt đang hoạt động ổn định và hệ thống làm việc ở điều kiện bình thường. Nếu quạt đang khởi động hoặc tải thay đổi liên tục thì số liệu đo được sẽ không phản ánh đúng lưu lượng thực tế.
Kiểm tra và hiệu chuẩn thiết bị đo: Máy đo tốc độ gió cần được kiểm tra, hiệu chuẩn định kỳ và sử dụng đúng cách. Thiết bị đo không chính xác sẽ làm sai toàn bộ kết quả tính toán lưu lượng.
So sánh với thông số của nhà sản xuất: Sau khi tính được lưu lượng, hãy đối chiếu với thông số kỹ thuật của quạt để kiểm tra xem thiết bị có đang hoạt động đúng công suất hay không. Nếu chênh lệch quá lớn, cần kiểm tra lại quạt, đường ống hoặc các bộ phận liên quan.

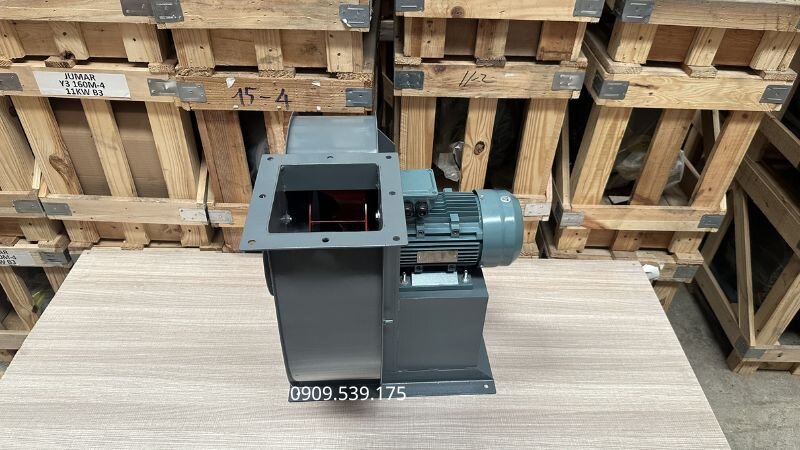

Tính lưu lượng quạt thổi khí giúp lựa chọn thiết bị có công suất phù hợp, đảm bảo hiệu quả thông gió và tiết kiệm điện năng

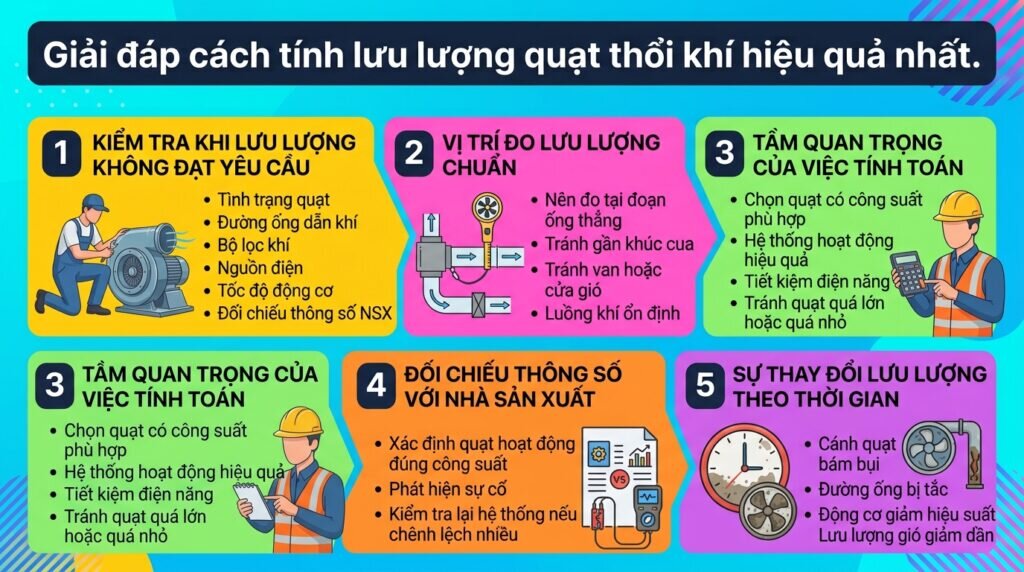

Câu hỏi thường gặp
Nếu lưu lượng quạt không đạt yêu cầu thì cần kiểm tra những gì?
Cần kiểm tra tình trạng quạt, đường ống dẫn khí, bộ lọc, nguồn điện, tốc độ động cơ và đối chiếu với thông số kỹ thuật của nhà sản xuất để xác định nguyên nhân.
Đo lưu lượng quạt thổi khí ở vị trí nào là phù hợp?
Nên đo tại đoạn ống thẳng, nơi luồng khí ổn định và tránh các vị trí gần khúc cua, van hoặc cửa gió để hạn chế sai số.
Tại sao cần tính lưu lượng quạt thổi khí trước khi lựa chọn quạt?
Việc tính đúng lưu lượng giúp chọn quạt có công suất phù hợp, đảm bảo hệ thống hoạt động hiệu quả, tiết kiệm điện năng và tránh tình trạng quạt quá lớn hoặc quá nhỏ so với nhu cầu sử dụng.
Vì sao cần đối chiếu kết quả đo với thông số của nhà sản xuất?
Việc đối chiếu giúp xác định quạt có đang hoạt động đúng công suất thiết kế hay không. Nếu lưu lượng thực tế chênh lệch nhiều, cần kiểm tra lại hệ thống để phát hiện sự cố.
Lưu lượng quạt có thay đổi theo thời gian sử dụng không?
Có. Sau thời gian dài hoạt động, cánh quạt bám bụi, đường ống bị tắc hoặc động cơ giảm hiệu suất đều có thể làm lưu lượng gió giảm so với ban đầu.
Kết luận
Việc tính lưu lượng quạt thổi khí là bước quan trọng giúp lựa chọn đúng loại quạt và công suất phù hợp với nhu cầu sử dụng. Khi xác định chính xác lưu lượng gió, hệ thống sẽ hoạt động ổn định hơn, tiết kiệm điện năng và nâng cao hiệu quả làm việc. Bên cạnh đó, thực hiện đo đạc đúng phương pháp, kiểm tra thiết bị định kỳ và đối chiếu với thông số kỹ thuật của nhà sản xuất sẽ giúp đảm bảo kết quả tính toán chính xác, góp phần kéo dài tuổi thọ quạt và toàn bộ hệ thống.
