Tủ điện máy bơm chìm là gì? Cấu tạo, chức năng và cách lựa chọn

Tác giả: AnhThu

Cập nhật lúc: 18/11/2025

Trong mọi hệ thống bơm nước – từ dân dụng đến công nghiệp – tủ điện máy bơm chìm chính là “bộ não” giúp điều khiển, bảo vệ và duy trì hoạt động ổn định cho motor bơm. Nhờ tủ điện, máy bơm chìm có thể vận hành an toàn, tự động ngắt khi cạn nước và tránh được các sự cố điện nguy hiểm như quá tải, mất pha hay chập mạch. Đây không chỉ là thiết bị điều khiển, mà còn là giải pháp kiểm soát toàn diện giúp tăng tuổi thọ cho máy bơm nước (motor bơm nước) và tiết kiệm năng lượng hiệu quả.

Nếu bạn đang tìm hiểu cách lựa chọn, lắp đặt hoặc nâng cấp tủ điện máy bơm chìm phù hợp cho hệ thống của mình, bài viết dưới đây của Thành Thái Motor sẽ giúp bạn nắm rõ cấu tạo, chức năng và những lợi ích thiết thực của thiết bị này.

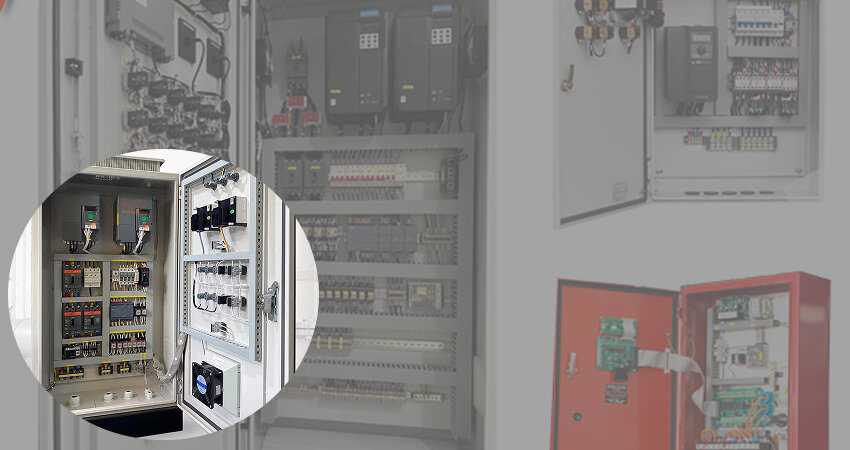

Tủ điện máy bơm chìm là một thiết bị điều khiển chuyên dụng, được thiết kế để quản lý và bảo vệ các motor bơm chìm hoạt động dưới nước. Nó tích hợp nhiều linh kiện điện tử nhằm tự động hóa quá trình vận hành, đồng thời ngăn ngừa các sự cố điện và cơ học.

Thiết bị này đóng vai trò trung tâm trong mọi hệ thống bơm nước chìm, từ quy mô dân dụng đến công nghiệp. Chức năng chính của nó là đảm bảo máy bơm chìm hoạt động ổn định và an toàn, kéo dài tuổi thọ cho mô tơ bơm nước. Đây là yếu tố then chốt cho mọi mô tơ máy bơm nước hoạt động dưới môi trường khắc nghiệt.

Một tủ điện máy bơm chìm tiêu chuẩn được cấu thành từ nhiều linh kiện quan trọng, mỗi bộ phận đảm nhiệm một chức năng riêng biệt. Sự phối hợp của chúng tạo nên một hệ thống điều khiển và bảo vệ toàn diện cho máy bơm nước chìm.

Aptomat (MCB/MCCB): Đây là thiết bị đóng cắt bảo vệ chính, có tác dụng ngắt mạch khi có sự cố quá tải hoặc ngắn mạch xảy ra trong hệ thống bơm.
Contactor: Bộ phận này dùng để đóng ngắt mạch điện cấp cho motor bơm nước chìm, cho phép điều khiển tự động hoặc thủ công việc khởi động và dừng bơm.
Rơle nhiệt: Chức năng của rơle nhiệt là bảo vệ motor bơm chìm khỏi tình trạng quá tải kéo dài. Khi dòng điện vượt quá mức cho phép trong một khoảng thời gian nhất định, rơle sẽ tác động ngắt điện.
Bộ điều khiển mực nước (Phao điện/Cảm biến): Thiết bị này tự động bật/tắt máy bơm dựa trên mức nước trong bể chứa hoặc giếng. Nó giúp ngăn chặn tình trạng bơm chạy khô hoặc tràn nước.
Đèn báo pha, đèn báo trạng thái: Cung cấp thông tin trực quan về trạng thái hoạt động của tủ điện, như nguồn điện đang cấp, bơm đang chạy hay có lỗi.
Đồng hồ đo (Ampe kế, Volt kế): Cho phép người dùng theo dõi các thông số điện áp và dòng điện của motor máy bơm nước, giúp đánh giá tình trạng vận hành.
Biến tần (inverter) – (tùy chọn): Một số tủ điện máy bơm chìm cao cấp còn tích hợp biến tần để điều khiển tốc độ của mô tơ bơm nước, giúp tiết kiệm năng lượng và tối ưu hóa hiệu suất.

Tủ điện máy bơm chìm cung cấp nhiều lớp bảo vệ cần thiết, giúp motor bơm nước chìm tránh khỏi các hư hỏng do sự cố điện. Các tính năng như bảo vệ quá tải, mất pha, ngắn mạch hay chạy khô là cực kỳ quan trọng. Đặc biệt, chức năng bảo vệ chống cạn nước giúp ngăn chặn máy bơm chìm 220v hoặc các loại bơm 3 pha hoạt động khi không có nước. Điều này loại bỏ nguy cơ cháy motor do quá nhiệt, kéo dài đáng kể tuổi thọ của máy bơm nước chìm.

Khả năng điều khiển tự động của tủ điện đảm bảo máy bơm nước hoạt động trong điều kiện tối ưu nhất. Nó giúp tránh các lỗi vận hành thủ công như quên bật/tắt, hoặc để bơm chạy quá lâu khi không cần thiết. Với sự điều khiển chính xác, motor bơm chìm sẽ được khởi động và dừng một cách êm ái, giảm thiểu sốc điện và mài mòn cơ khí. Từ đó, tuổi thọ của máy bơm nước thả chìm được gia tăng đáng kể.

Việc tự động hóa giúp hệ thống bơm chỉ hoạt động khi cần thiết, tránh lãng phí điện năng. Các tủ điện tích hợp biến tần còn có thể điều chỉnh công suất của mô tơ bơm nước chìm, giúp tiết kiệm điện hiệu quả hơn. Hơn nữa, việc bảo vệ máy bơm khỏi hư hỏng giúp giảm thiểu chi phí sửa chữa và thay thế. Mặc dù chi phí ban đầu cho một tủ điện máy bơm chìm có thể cao hơn, nhưng lợi ích lâu dài về tiết kiệm và ổn định là không thể phủ nhận.

Các đèn báo và đồng hồ đo trên tủ điện cung cấp thông tin trực quan, giúp người dùng dễ dàng nắm bắt tình trạng hoạt động của máy bơm nước motor. Việc khởi động và dừng bơm cũng trở nên đơn giản và an toàn hơn. Hệ thống tự động hóa qua phao điện hoặc cảm biến giúp người dùng không cần phải can thiệp thủ công thường xuyên. Điều này đặc biệt tiện lợi cho các ứng dụng như bơm nước sinh hoạt, tưới tiêu hoặc cấp thoát nước công nghiệp.

Thị trường hiện nay cung cấp nhiều loại tủ điện máy bơm chìm khác nhau, được phân loại dựa trên điện áp sử dụng và phương pháp điều khiển. Việc hiểu rõ các loại này giúp bạn lựa chọn sản phẩm phù hợp nhất với nhu cầu.

Điện áp là yếu tố cơ bản để phân loại các loại tủ điện, bởi nó phải tương thích với motor bơm chìm của bạn. Thành Thái Motor cung cấp cả hai loại phổ biến trên thị trường.

Tủ điện cho bơm chìm 1 pha: Dành cho các loại máy bơm chìm 220v có công suất nhỏ đến trung bình, thường dùng trong hộ gia đình, các công trình dân dụng nhỏ, tương tự như các máy bơm nước chìm 220V thông thường.
Tủ điện cho bơm chìm 3 pha: Sử dụng cho các máy bơm chìm công suất lớn, thường gặp trong các ứng dụng công nghiệp, nông nghiệp quy mô lớn hoặc hệ thống cấp thoát nước phức tạp.

Phương pháp điều khiển quyết định cách thức hoạt động và mức độ tự động hóa của tủ điện máy bơm chìm.

Điều khiển trực tiếp (DOL – Direct Online): Đây là phương pháp đơn giản nhất, motor bơm nước khởi động trực tiếp với điện áp định mức. Phù hợp cho máy bơm có công suất nhỏ và trung bình, ít yêu cầu khởi động mềm.
Điều khiển sao-tam giác (Star-Delta): Dùng cho các motor bơm chìm công suất lớn để giảm dòng khởi động, bảo vệ hệ thống điện và motor khỏi sốc. Mô tơ bơm nước sẽ khởi động ở chế độ sao, sau đó chuyển sang tam giác.
Điều khiển bằng biến tần (VFD – Variable Frequency Drive): Là phương pháp hiện đại và hiệu quả nhất. Biến tần giúp điều khiển tốc độ và công suất của motor bơm nước chìm một cách linh hoạt, tiết kiệm năng lượng tối đa và kéo dài tuổi thọ thiết bị.

Việc lựa chọn một tủ điện máy bơm chìm đúng với nhu cầu sử dụng là rất quan trọng để đảm bảo hiệu quả và an toàn. Bạn cần xem xét kỹ lưỡng các yếu tố kỹ thuật và môi trường hoạt động.

Điều đầu tiên là phải biết rõ các thông số kỹ thuật của motor bơm chìm mà bạn đang sử dụng. Bao gồm công suất (kW/HP), điện áp (V), dòng điện định mức (A) và tần số (Hz). Các thông số này sẽ giúp bạn chọn tủ điện có contactor, rơle nhiệt và aptomat phù hợp. Việc chọn sai có thể dẫn đến quá tải, chập cháy hoặc không đủ khả năng bảo vệ cho máy bơm nước.

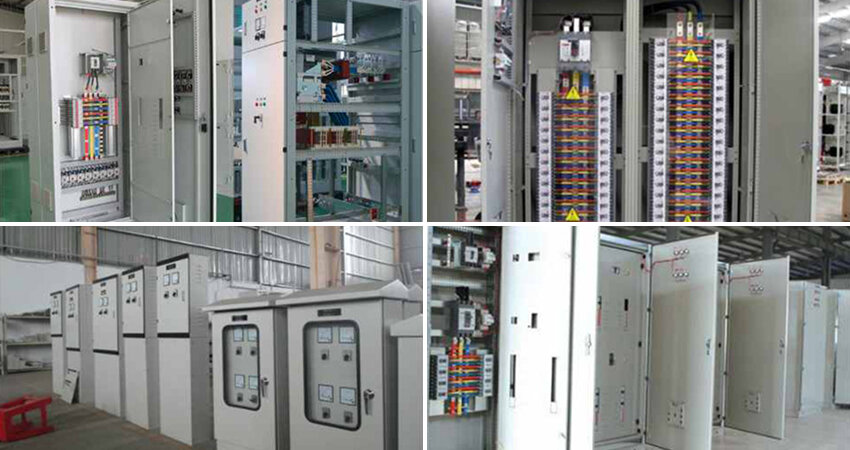

Môi trường lắp đặt tủ điện máy bơm chìm cũng ảnh hưởng đến loại tủ cần chọn. Nếu tủ đặt ngoài trời hoặc trong môi trường ẩm ướt, bụi bẩn, bạn cần chọn tủ có cấp bảo vệ IP cao (ví dụ: IP54, IP65). Vật liệu vỏ tủ cũng cần được xem xét, có thể là kim loại sơn tĩnh điện hoặc nhựa composite chống ăn mòn. Điều này đặc biệt quan trọng để bảo vệ các linh kiện bên trong tủ điện.

Tùy vào ứng dụng cụ thể, bạn có thể cần các tính năng bảo vệ khác nhau cho máy bơm chìm nước. Các tính năng cơ bản bao gồm bảo vệ quá tải, ngắn mạch, mất pha. Đối với bơm chìm, bảo vệ chống cạn nước (chạy khô) là tính năng cực kỳ quan trọng. Ngoài ra, các tính năng nâng cao như bảo vệ quá áp, thấp áp cũng có thể được cân nhắc để đảm bảo an toàn tối đa cho mô tơ bơm chìm.

Ngân sách là yếu tố không thể bỏ qua khi chọn tủ điện máy bơm chìm. Các tủ điện cơ bản sẽ có giá thành thấp hơn, trong khi tủ tích hợp biến tần hoặc các tính năng thông minh sẽ đắt hơn. Hãy tìm kiếm các nhà cung cấp uy tín như Thành Thái Motor để đảm bảo chất lượng sản phẩm và chế độ bảo hành tốt. Đừng ham bơm chìm giá rẻ mà bỏ qua chất lượng và độ bền, vì điều này có thể gây thiệt hại lớn hơn về sau.

Việc lựa chọn giữa tủ điện máy bơm chìm điều khiển thủ công và tự động phụ thuộc vào nhu cầu sử dụng và mức độ tiện lợi mong muốn. Dưới đây là bảng so sánh chi tiết giúp bạn đưa ra quyết định phù hợp.

Tiêu chí	Tủ điện điều khiển thủ công	Tủ điện điều khiển tự động
Vận hành	Yêu cầu người dùng bật/tắt thủ công motor bơm nước khi cần.	Tự động bật/tắt motor bơm nước chìm dựa trên phao điện hoặc cảm biến mực nước.
Bảo vệ	Chỉ có bảo vệ cơ bản (quá tải, ngắn mạch). Ít hoặc không có bảo vệ chạy khô.	Bảo vệ toàn diện hơn (quá tải, ngắn mạch, mất pha, chạy khô, quá áp, thấp áp).
Hiệu quả	Phụ thuộc vào sự giám sát của con người, dễ xảy ra lãng phí năng lượng hoặc sự cố do quên.	Tối ưu hóa hoạt động, tiết kiệm điện năng, kéo dài tuổi thọ cho mô tơ bơm nước chìm.
Chi phí ban đầu	Thấp hơn vì ít linh kiện điều khiển phức tạp.	Cao hơn do tích hợp nhiều cảm biến, bộ điều khiển thông minh.
Ứng dụng	Phù hợp cho các hệ thống máy bơm nước hoạt động không thường xuyên, ít yêu cầu giám sát.	Lý tưởng cho các hệ thống máy bơm nước chìm 220v hoặc 3 pha hoạt động liên tục, cần sự ổn định và an toàn cao.

Việc lắp đặt và vận hành đúng kỹ thuật tủ điện máy bơm chìm là yếu tố then chốt để đảm bảo an toàn và hiệu quả. Luôn tuân thủ các quy tắc an toàn điện và hướng dẫn từ nhà sản xuất.

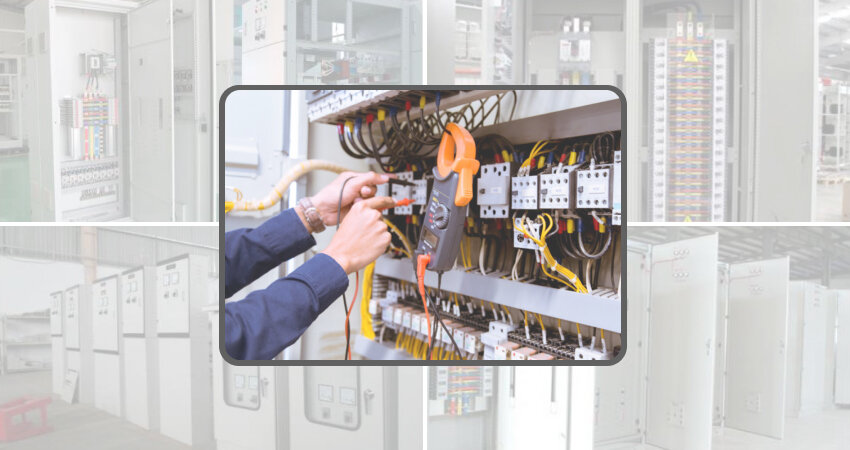

Trước khi bắt đầu lắp đặt bất kỳ tủ điện nào cho máy bơm nước, hãy đảm bảo rằng nguồn điện chính đã được ngắt hoàn toàn. Sử dụng các thiết bị bảo hộ cá nhân cần thiết như găng tay, kính bảo hộ. Đọc kỹ sơ đồ đấu nối đi kèm tủ điện và motor bơm nước chìm. Việc đấu nối sai có thể gây hư hỏng thiết bị hoặc nguy hiểm đến tính mạng.

Kết nối nguồn điện cấp vào aptomat chính của tủ. Sau đó, đấu nối dây từ contactor/rơle nhiệt ra motor bơm chìm. Đảm bảo các mối nối chắc chắn, không bị lỏng lẻo và được cách điện cẩn thận. Nếu tủ có phao điện hoặc cảm biến mực nước, hãy đấu nối chúng vào mạch điều khiển theo đúng sơ đồ. Phao điện thường có 3 dây, cần đấu nối chính xác để tránh tình trạng bơm chạy không kiểm soát.

Sau khi hoàn tất đấu nối, hãy kiểm tra lại toàn bộ hệ thống một lần nữa. Đảm bảo không có dây nào bị hở, các mối nối đúng vị trí và chắc chắn. Cấp điện trở lại và quan sát đèn báo trên tủ điện. Khởi động bơm bằng chế độ thủ công hoặc để phao điện tác động để kiểm tra hoạt động của máy bơm nước chìm. Lắng nghe tiếng motor bơm chìm, kiểm tra dòng điện qua đồng hồ nếu có.

Để đảm bảo tủ điện máy bơm chìm hoạt động ổn định và bền bỉ theo thời gian, việc bảo trì định kỳ là vô cùng cần thiết. Nó giúp phát hiện sớm các vấn đề tiềm ẩn và kéo dài tuổi thọ của thiết bị.

Thường xuyên vệ sinh bên trong tủ điện, loại bỏ bụi bẩn, mạng nhện có thể gây chập cháy. Kiểm tra các mối nối dây điện, siết chặt lại các ốc vít nếu thấy lỏng lẻo. Đây là việc quan trọng để tránh sự cố về điện.
Kiểm tra tình trạng các linh kiện như contactor, rơle nhiệt, aptomat xem có dấu hiệu hư hỏng, cháy xém hay không. Nếu có, cần thay thế kịp thời.
Đặc biệt, kiểm tra phao điện hoặc cảm biến mực nước để đảm bảo chúng hoạt động chính xác, tránh tình trạng motor bơm nước chìm chạy khô.

Bạn đang tìm bảng giá máy bơm chìm mới nhất để chọn được sản phẩm phù hợp cho nhu cầu dân dụng hay công nghiệp? Tại Thành Thái Motor, chúng tôi cung cấp máy bơm nước chìm chính hãng cùng tủ điện máy bơm chìm điều khiển tự động – giúp bảo vệ motor, tiết kiệm điện và vận hành an toàn tuyệt đối. Cập nhật ngay bảng giá máy bơm nước chi tiết, đi kèm tư vấn chọn công suất và giải pháp tủ điện tối ưu cho hệ thống bơm của bạn.

STT	Sản phẩm	Giá	Thông số
1	Bơm chìm 0.37kW 0.5Hp	Từ 1.900.000₫	Bơm chìm, 1 pha, 3 pha, 0.37kW - 0.5Hp, 6 m3/h
2	Bơm chìm 0.75kW 1Hp	Từ 2.500.000₫	Bơm chìm, 1 pha, 3 pha, 0.75kW - 1Hp, 45 m3/h
3	Bơm chìm 0.55kW 0.75Hp	Từ 2.500.000₫	Bơm chìm, 1 pha, 3 pha, 0.55kW - 0.75Hp, 21 m3/h
4	Bơm chìm 1.1kW 1.5Hp	Từ 2.800.000₫	Bơm chìm, 1 pha, 3 pha, 1.1kW - 1.5Hp, 46 m3/h
5	Bơm chìm 1.5kW 2Hp	Từ 3.200.000₫	Bơm chìm, 1 pha, 3 pha, 1.5kW - 2Hp, 68 m3/h
6	Máy bơm chìm 1.9kW 2.5Hp	Từ 3.900.000₫	Bơm chìm, 1 pha, 3 pha, 1.9kW - 2.5Hp, 22m3/h
7	Bơm chìm 2.2kW 3Hp	Từ 4.500.000₫	Bơm chìm, 1 pha, 3 pha, 2.2kW - 3Hp, 50 m3/h
8	Máy bơm chìm 3kW 4Hp	Từ 4.800.000₫	Bơm chìm, 1 pha, 3 pha, 3kW - 4Hp, 55m3/h
9	Máy bơm chìm 4kW 5.5Hp	Từ 6.000.000₫	Bơm chìm, 3 pha, 4kW - 5.5Hp, 76m3/h
10	Máy bơm chìm 5.5kW 7.5Hp	Từ 8.500.000₫	Bơm chìm, 3 pha, 5.5kW - 7.5Hp, 65m3/h
11	Máy bơm chìm 7.5kW 10Hp	Từ 10.500.000₫	Chìm, 3 pha, 7.5kW - 10Hp, 100m3/h

Xem tất cả 11 sản phẩm: Máy bơm nước chìm

Bảo hành máy bơm nước lên đến 24 tháng.
Giao hàng toàn quốc – Nhanh chóng và an toàn.
Công nghệ Đức tiên tiến – Tiêu chuẩn Châu Âu.
Giá cả cạnh tranh – Ưu đãi hấp dẫn cho đại lý, khách sỉ.
Cam kết chất lượng – Bơm khỏe, tiết kiệm điện.
Đầy đủ chứng nhận CO, CQ.

Liên hệ tư vấn & đặt hàng máy bơm nước

Hotline tư vấn: 0909.539.175
Zalo đặt hàng: 0902.530.445
Zalo OA: Thành Thái Motor
Email: codienthanhthai@gmail.com

Hoàn toàn cần thiết. Tủ điện đóng vai trò như “bộ não” của hệ thống bơm nước, giúp điều khiển, bảo vệ và tự động hóa toàn bộ quá trình vận hành. Nếu không có tủ điện, motor bơm chìm rất dễ bị cháy, chập hoặc hỏng sớm do quá tải, mất pha hay chạy khô.

Có thể, và nên sử dụng loại tự động. Tủ điện tự động có tích hợp phao điện hoặc cảm biến mực nước, giúp bật/tắt bơm hoàn toàn tự động tùy theo lượng nước. Điều này giúp bạn không cần canh chừng thủ công, lại tránh được tình trạng bơm chạy khô hay tràn nước.

Có. Với những hệ thống bơm nước quy mô lớn, tủ điện điều khiển luân phiên hoặc song song nhiều bơm là giải pháp phổ biến. Tủ sẽ luân phiên kích hoạt từng bơm, giúp phân bố tải đều, tăng tuổi thọ motor và đảm bảo hệ thống hoạt động liên tục, không gián đoạn.

Bạn chỉ cần xác định 4 thông số chính của motor bơm:

Công suất (kW/HP), điện áp (220V hay 3 pha), dòng điện định mức (A), và môi trường lắp đặt (trong nhà, ngoài trời…).

Có – và đây chính là xu hướng hiện đại nhất hiện nay. Tủ điện tích hợp biến tần (VFD) cho phép điều chỉnh tốc độ motor bơm nước, giúp tiết kiệm điện đến 30-40% và giảm hiện tượng sốc điện khi khởi động. Giải pháp này đặc biệt hiệu quả cho các hệ thống bơm công nghiệp, tòa nhà, khu dân cư hoặc nhà máy xử lý nước cần vận hành ổn định, tiết kiệm năng lượng.

Tủ điện máy bơm chìm không chỉ là một thiết bị điều khiển đơn thuần mà còn là “trái tim” bảo vệ toàn diện cho hệ thống bơm nước của bạn. Với khả năng bảo vệ motor bơm nước chìm khỏi các sự cố điện và vận hành, tối ưu hóa hiệu suất và kéo dài tuổi thọ, đây là khoản đầu tư thông minh cho mọi ứng dụng.

Việc lựa chọn một tủ điện máy bơm chìm phù hợp, chất lượng cao từ nhà cung cấp uy tín như Thành Thái Motor sẽ giúp bạn an tâm hơn trong quá trình sử dụng. Đừng ngần ngại liên hệ chúng tôi qua Hotline: 0909.539.175 để được tư vấn chuyên sâu về các giải pháp tủ điện và máy bơm chìm tốt nhất.
