Trong các dự án công nghiệp hay dân dụng, việc đọc hiểu các thông số bơm ly tâm là kỹ năng quan trọng để đảm bảo hệ thống bơm nước hoạt động ổn định, tránh rủi ro quá tải hay cháy nổ động cơ. Bài viết này của Thành Thái Motor sẽ hướng dẫn bạn chi tiết cách đọc hiểu thông số kỹ thuật máy bơm ly tâm từ cơ bản đến chuyên sâu, giúp bạn tự tin đưa ra quyết định mua sắm và phối bộ thiết bị chuẩn xác nhất.

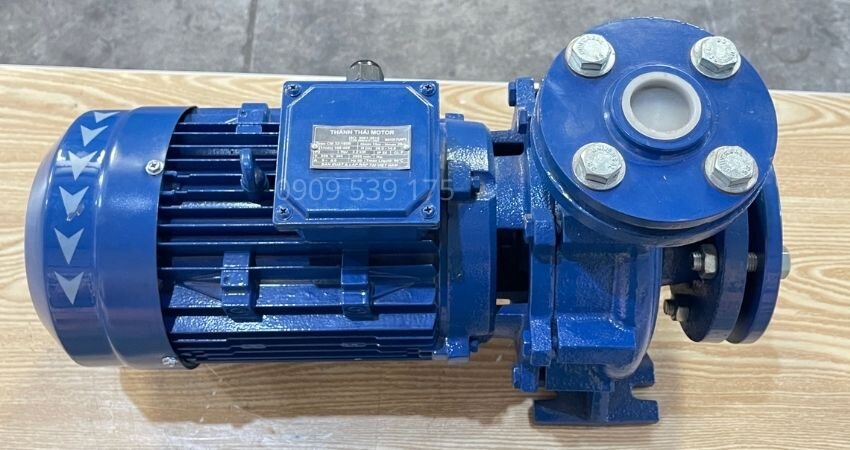

Thông số của máy bơm ly tâm là gì? đây là tập hợp các chỉ số kỹ thuật do nhà sản xuất cung cấp, thể hiện khả năng làm việc, giới hạn vận hành và yêu cầu lắp đặt của một chiếc máy bơm nước (motor bơm nước) cụ thể. Việc nắm rõ các thông số kỹ thuật máy bơm ly tâm đóng vai trò cực kỳ quan trọng vì 3 lý do cốt lõi:

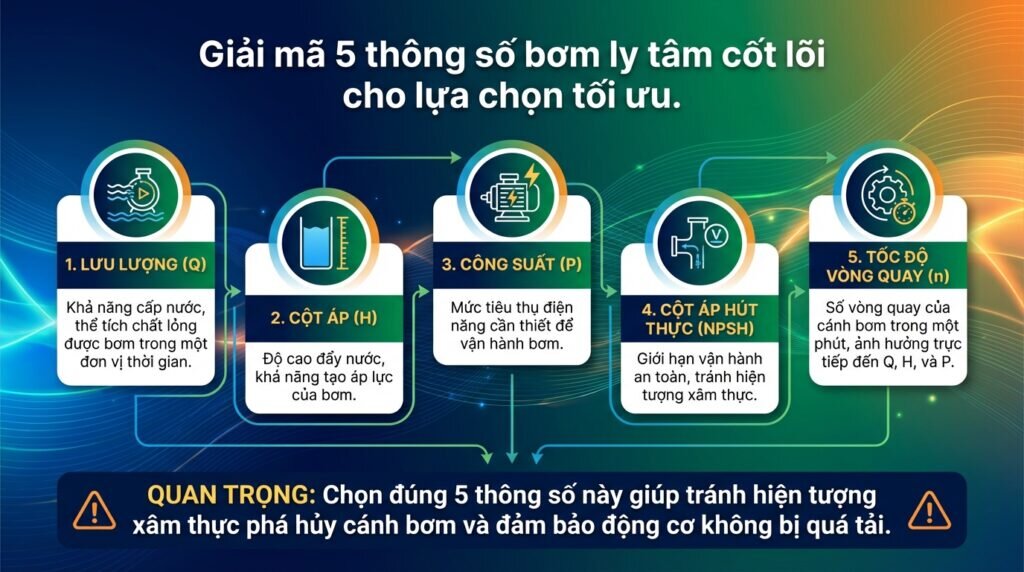

Thành Thái Motor sẽ cùng bạn tìm hiểu 5 thông số kỹ thuật bơm ly tâm quyết định trực tiếp đến khả năng làm việc của bơm lần lượt từ phân tích lưu lượng và cột áp để xác định khả năng cấp nước, tiếp theo là công suất và hiệu suất để đánh giá mức độ tiêu thụ điện năng và cuối cùng là tốc độ vòng quay cùng cột áp hút thực nhằm đảm bảo an toàn, chống phá hủy cánh bơm.
Khi tìm hiểu về thông số bơm ly tâm, lưu lượng là yếu tố đầu tiên cần xét đến. Đây là thể tích chất lỏng mà motor máy bơm nước có thể vận chuyển qua hệ thống đường ống trong một đơn vị thời gian.
Cột áp (hay cột nước) của bơm nước ly tâm là tổng năng lượng mà mô tơ bơm nước truyền cho chất lỏng để đẩy chúng lên một độ cao nhất định. Việc tính toán độ rơi áp và cột áp tổng chuẩn xác sẽ đảm bảo dòng lưu chất có đủ động năng để tiếp cận mọi điểm xả, đặc biệt quan trọng trong các hệ thống cấp nước nhà cao tầng hoặc trạm bơm công nghiệp nặng.
Động cơ điện cung cấp năng lượng cho công suất bơm để biến đổi điện năng thành cơ năng hữu ích. Công suất bơm ly tâm chính là mức năng lượng cần thiết để trục máy hoạt động liên tục, tạo ra lực ly tâm bơm nước và truyền động năng trực tiếp vào chất lỏng.
P = (ρ⋅g⋅Q⋅H)/η
(Trong đó: ρ là khối lượng riêng chất lỏng, g là gia tốc trọng trường, Q là lưu lượng, H là cột áp, η là hiệu suất máy bơm).
Một nguyên tắc bất di bất dịch khi mua đầu bơm rời là phải chọn động cơ có công suất danh định lớn hơn từ 15% đến 20% so với công suất trục yêu cầu. Sự phối bộ chuẩn xác giữa đầu bơm và động cơ điện 3 pha (motor điện 3 pha) công nghiệp giúp toàn bộ hệ thống luôn duy trì một khoảng dự phòng an toàn, loại bỏ triệt để nguy cơ quá tải dòng điện trong môi trường làm việc khắc nghiệt.
NPSH (Net Positive Suction Head) là cột áp hút thực, quyết định máy bơm nước motor có bị hiện tượng xâm thực hay không. Xâm thực xảy ra khi bọt khí sinh ra và vỡ liên tục làm rỗ nát cánh bơm. Dựa trên thông số bơm ly tâm, NPSHr (NPSH yêu cầu) là một giá trị bắt buộc do nhà sản xuất ấn định từ phòng thí nghiệm, trong khi hệ thống đường ống hút phải luôn được thiết kế để NPSHa (NPSH có sẵn) duy trì ở mức lớn hơn NPSHr.
Tốc độ vòng quay của trục máy bơm phụ thuộc hoàn toàn vào cấu trúc số cực của động cơ điện kéo theo nó. Thông số này liên quan mật thiết đến cấu tạo cơ khí và tần số dòng điện lưới cung cấp cho hệ thống, áp dụng cho các dòng bơm ly tâm đầu inox hoặc là trong bơm ly tâm thực phẩm, …
Việc thiết kế và lựa chọn đúng dải tốc độ từ ban đầu không chỉ quyết định điểm vận hành thủy lực tối ưu mà còn ảnh hưởng sâu sắc đến tuổi thọ vật lý của các chi tiết cơ khí hao mòn như phớt chặn nước và bạc đạn.
Ví dụ cụ thể:

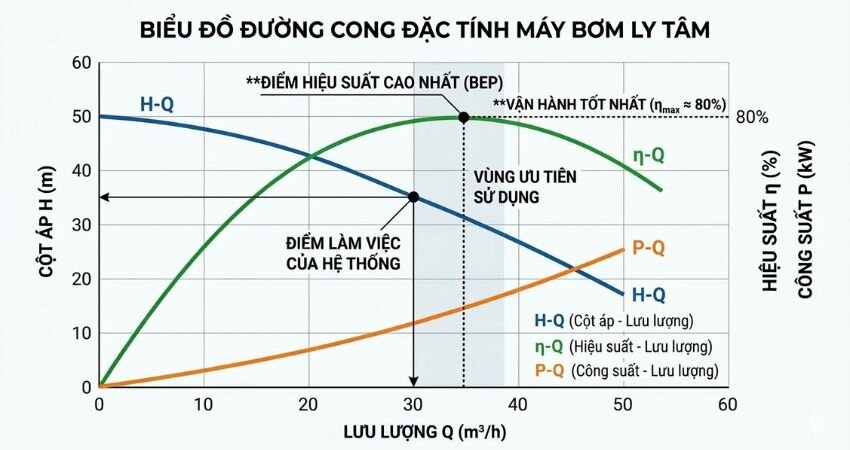

Biểu đồ đường cong đặc tính (Pump Curve) là công cụ đồ họa thể hiện mối quan hệ giữa lưu lượng (Q) trên trục hoành và cột áp (H) trên trục tung. Đây là công cụ kỹ thuật trực quan nhất để các chuyên gia phân tích khả năng đáp ứng của một thiết bị bơm cụ thể dựa trên các thông số bơm ly tâm so với nhu cầu của hệ thống đường ống.

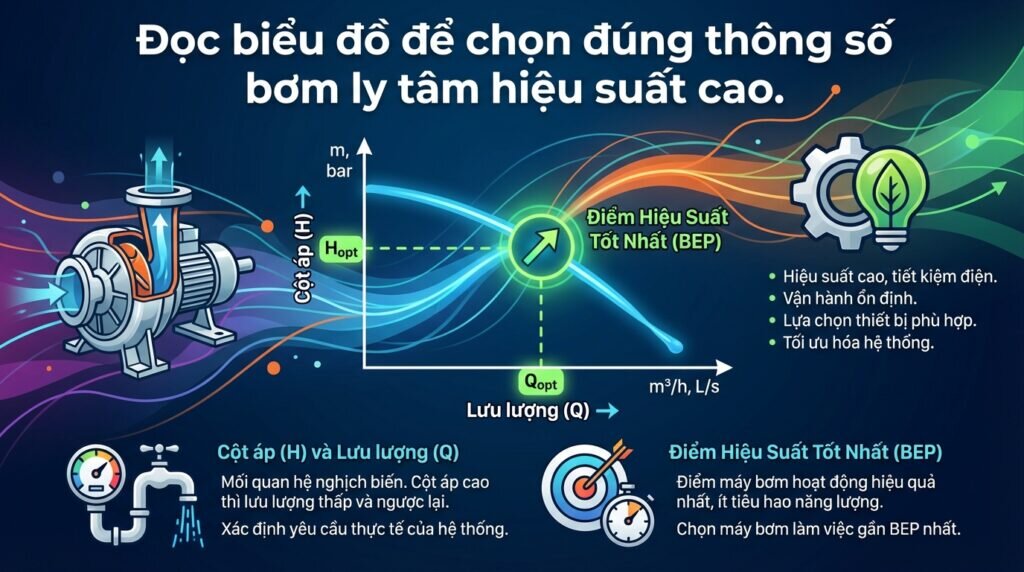

Ý nghĩa của biểu đồ này là giúp người kỹ sư tìm ra điểm làm việc. Bằng cách dóng điểm lưu lượng và điểm cột áp cần thiết của hệ thống, giao điểm tạo ra sẽ nằm trên đường cong của máy bơm. Việc đọc thành thạo biểu đồ này còn giúp bạn xác định được BEP (Best Efficiency Point) – điểm mà tại đó máy bơm đạt hiệu suất tốt nhất và tiết kiệm điện nhất.

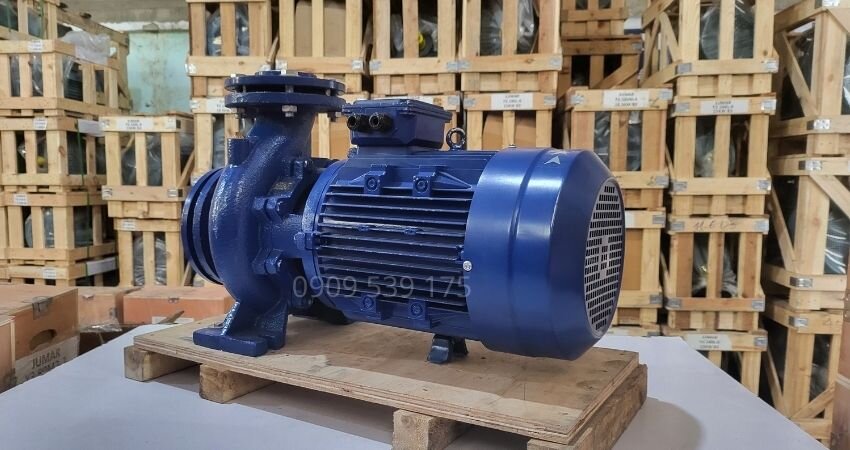

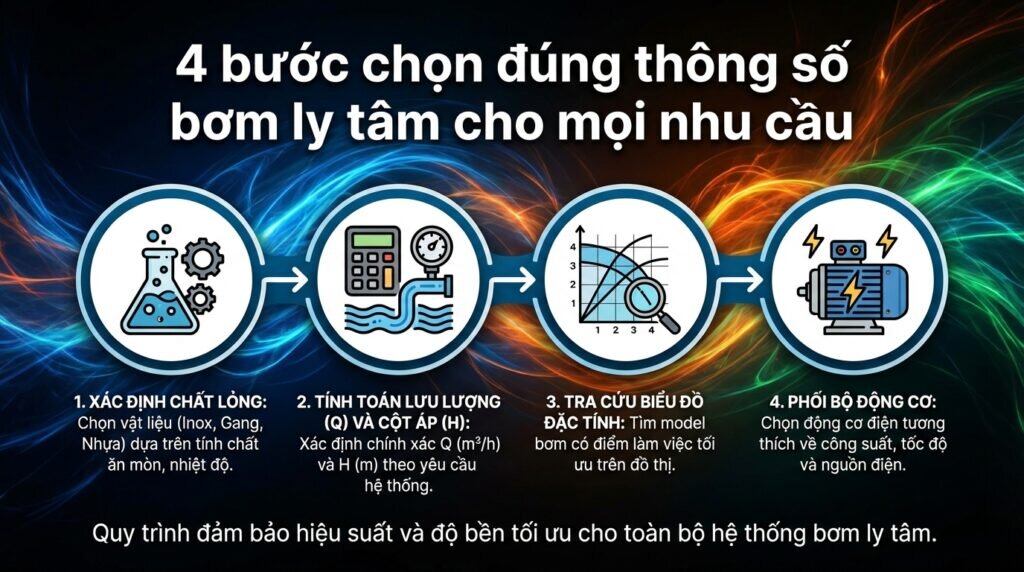

Quy trình chọn lọc máy bơm ly tâm được thiết lập để tối ưu hóa mối quan hệ giữa hệ thống thủy lực và thiết bị cơ điện. Để chọn đúng thông số bơm ly tâm cho dự án, bạn có thể thực hiện theo 4 bước chuẩn hóa sau từ các kỹ sư tại Thành Thái Motor:

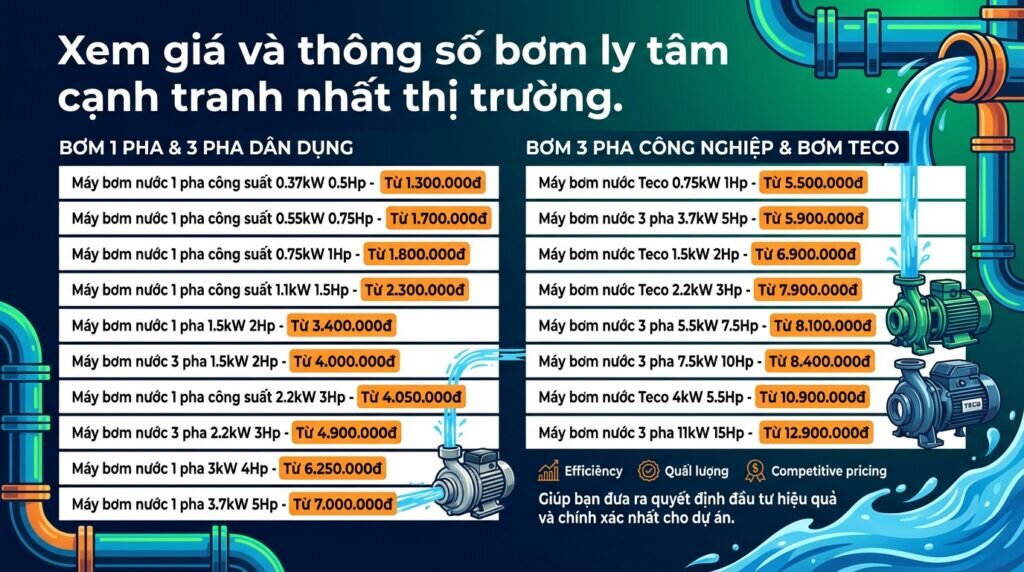

Thành Thái Motor xin gửi đến quý khách hàng bảng giá máy bơm nước cụ thể hơn là bảng giá máy bơm nước ly tâm (bao gồm cả dòng 1 pha dân dụng và 3 pha công nghiệp) được cập nhật mới nhất. Chúng tôi cam kết mang đến những sản phẩm chất lượng, vận hành bền bỉ cùng mức chi phí đầu tư cạnh tranh nhất trên thị trường.
Liên hệ tư vấn & đặt hàng máy bơm nước

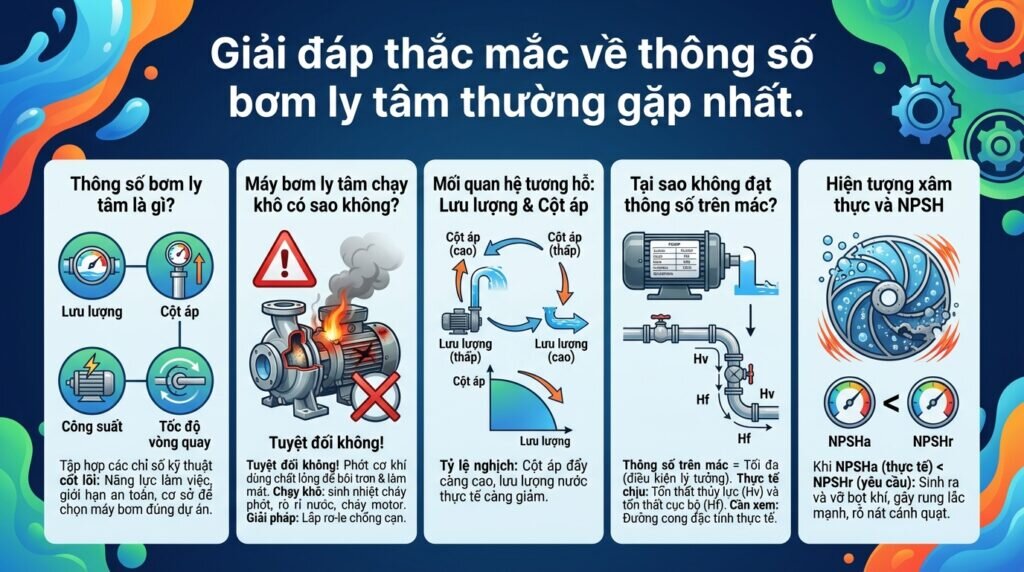

Thông số bơm ly tâm là gì?
Thông số bơm ly tâm là tập hợp các chỉ số kỹ thuật cốt lõi do nhà sản xuất quy định, bao gồm lưu lượng, cột áp, công suất và tốc độ vòng quay. Các thông số này xác định năng lực làm việc thực tế, giới hạn an toàn và là cơ sở để kỹ sư chọn đúng máy bơm cho dự án.
Máy bơm ly tâm chạy khô (không có nước) có sao không?
Tuyệt đối không nên để máy bơm ly tâm chạy khô. Trong cấu tạo của bơm ly tâm, bộ phận phớt cơ khí sử dụng chính chất lỏng đang bơm để bôi trơn và làm mát. Nếu máy hoạt động mà không có nước (chạy khô), ma sát sẽ sinh nhiệt rất nhanh làm cháy phớt, rò rỉ nước vào buồng động cơ, thậm chí gây kẹt trục và cháy motor. Bạn nên lắp đặt thêm rơ-le chống cạn để bảo vệ hệ thống.
Mối quan hệ tương hỗ giữa lưu lượng và cột áp trong máy bơm ly tâm diễn ra như thế nào?
Trong thiết kế máy bơm ly tâm, lưu lượng và cột áp luôn có tỷ lệ nghịch với nhau. Khi cột áp đẩy lên càng cao (nghĩa là hệ thống có lực cản lớn), lưu lượng nước thực tế mà máy bơm cung cấp được sẽ càng giảm đi.

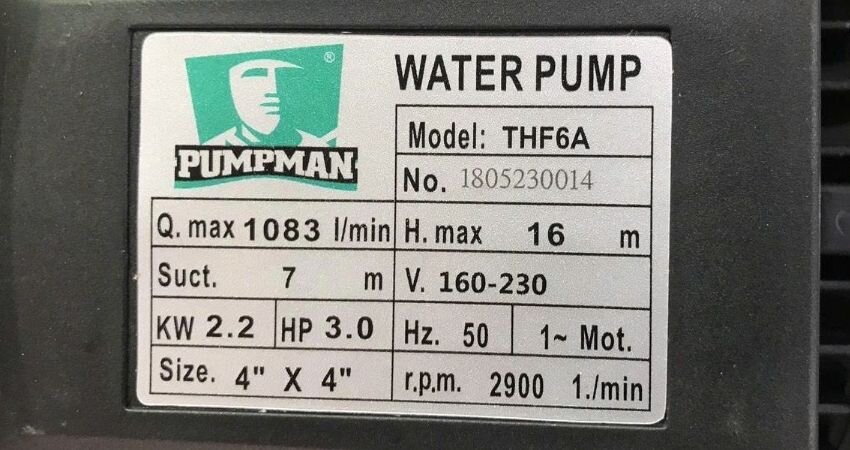

Tại sao máy bơm không đạt được lưu lượng và cột áp như ghi trên tem mác?
Các thông số trên mác thường là thông số tối đa ở điều kiện lý tưởng. Trong thực tế, máy bơm phải chịu các lực cản như tổn thất thủy lực dọc tuyến ống (Hv) và tổn thất cục bộ (Hf) tại các van, khúc cua. Bạn cần xem xét đường cong đặc tính thực tế của máy.
Hiện tượng xâm thực liên quan thế nào đến thông số NPSH của bơm ly tâm?
Xâm thực xảy ra khi chỉ số cột áp hút thực tế của hệ thống (NPSHa) tụt xuống thấp hơn mức yêu cầu của máy bơm (NPSHr). Lúc này, các bọt khí chân không sẽ sinh ra và vỡ liên tục bên trong buồng bơm, gây rung lắc mạnh và làm rỗ nát bề mặt cánh quạt.

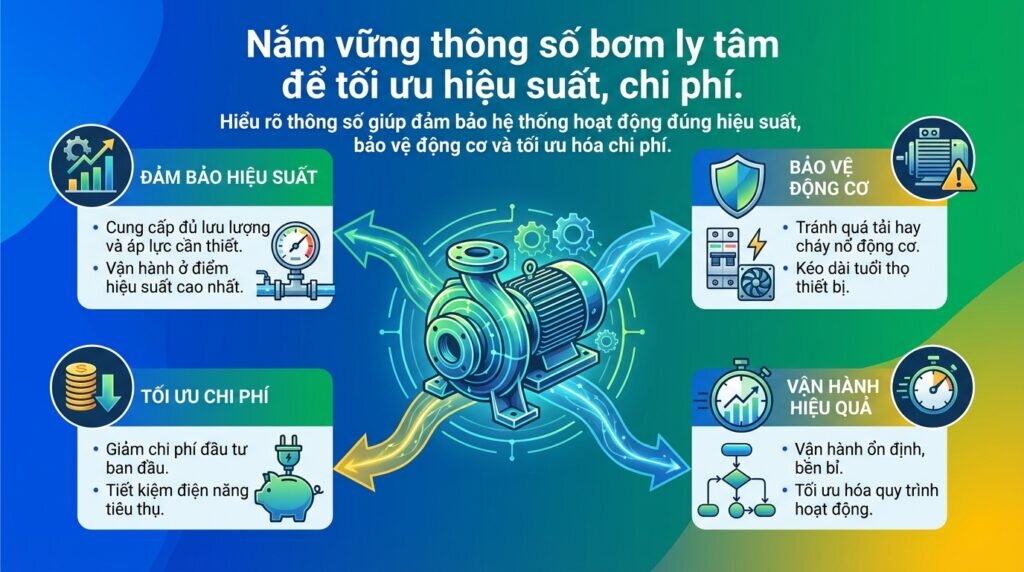

Việc nắm vững và làm chủ thông số bơm ly tâm từ lưu lượng, cột áp, cho đến công suất và chỉ số NPSH mang lại giá trị bền vững, giúp hệ thống hoạt động vô cùng ổn định, tránh lãng phí năng lượng và gia tăng tuổi thọ linh kiện cơ khí. Với nhiều năm kinh nghiệm trong lĩnh vực cơ điện, Thành Thái Motor hiểu sâu sắc từng chi tiết cấu thành nên một sản phẩm máy bơm hoàn thiện, cam kết tư vấn và cung cấp các hệ thống máy bơm chuẩn xác nhất, đáp ứng trọn vẹn mọi yêu cầu kỹ thuật khắt khe nhất của ngành công nghiệp hiện đại.
