Máy bơm nước biến tần là thiết bị máy bơm nước (motor bơm nước) được tích hợp biến tần để tự động điều chỉnh tốc độ động cơ theo nhu cầu thực tế. Hệ thống này duy trì áp suất ổn định trong đường ống và tối ưu hóa điện năng bằng cách thay đổi tần số dòng điện đầu vào. Thiết bị đóng vai trò quan trọng trong việc nâng cao hiệu quả vận hành tại các công trình dân dụng lẫn công nghiệp. Việc ứng dụng công nghệ này giúp giảm thiểu lãng phí tài nguyên và bảo vệ hệ thống cấp nước toàn diện.
Việc sử dụng máy bơm nước biến tần mang lại nhiều thay đổi tích cực cho hệ thống hạ tầng cấp thoát nước của các tòa nhà và nhà máy. Người vận hành cần hiểu rõ các đặc tính kỹ thuật để khai thác tối đa công năng của thiết bị trong các điều kiện tải khác nhau.
Những điểm nổi bật và lợi ích chính của máy bơm nước biến tần
Tối ưu hóa điện năng tiêu thụ lên tới 50% nhờ điều chỉnh tốc độ máy bơm nước motor linh hoạt theo phụ tải thực tế.
Duy trì áp suất nước ổn định tuyệt đối giúp nâng cao trải nghiệm sử dụng của khách hàng tại các điểm đầu ra.
Giảm thiểu rủi ro hư hỏng đường ống do hiện tượng búa nước được kiểm soát hiệu quả thông qua việc thay đổi tần số.
Kéo dài tuổi thọ cho motor máy bơm nước thông qua chế độ khởi động mềm và dừng mềm tránh sốc điện học.
Máy bơm nước biến tần là gì?
Nhiều kỹ sư vận hành thường đặt câu hỏi máy bơm nước biến tần được định nghĩa là gì khi đứng trước các bài toán tối ưu hóa chi phí. Thực chất đây là một hệ thống truyền động điện thông minh kết hợp giữa phần cơ khí thủy lực và phần điều khiển điện tử công suất cao. Bộ biến tần sẽ biến đổi điện năng từ lưới điện có tần số cố định thành dòng điện có tần số thay đổi được. Khi tần số dòng điện thay đổi, tốc độ quay của trục động cơ cũng thay đổi tương ứng.
Trong các hệ thống máy bơm nước truyền thống, máy bơm luôn chạy ở tốc độ định mức bất kể nhu cầu sử dụng cao hay thấp. Điều này dẫn đến tình trạng dư thừa áp suất và lãng phí năng lượng điện vô ích. Máy bơm nước biến tần giải quyết vấn đề này bằng cách chỉ cung cấp đúng lượng nước cần thiết tại mọi thời điểm. Cơ chế này giống như việc điều khiển chân ga của một chiếc xe ô tô để giữ tốc độ ổn định trên các địa hình khác nhau.
Thực tế cho thấy việc áp dụng thiết bị này không chỉ là xu hướng mà đã trở thành tiêu chuẩn bắt buộc trong các dự án xanh. Các chứng chỉ về tiết kiệm năng lượng thường yêu cầu sự hiện diện của bộ điều khiển tốc độ biến thiên trong hệ thống bơm cấp nước. Tôi đã từng chứng kiến nhiều chủ đầu tư ban đầu e ngại về giá thành nhưng sau đó hoàn toàn thuyết phục bởi tốc độ hoàn vốn nhanh chóng. Khoản đầu tư thêm cho bộ biến tần thường được bù đắp bởi tiền điện tiết kiệm được chỉ sau khoảng 18 đến 24 tháng vận hành.

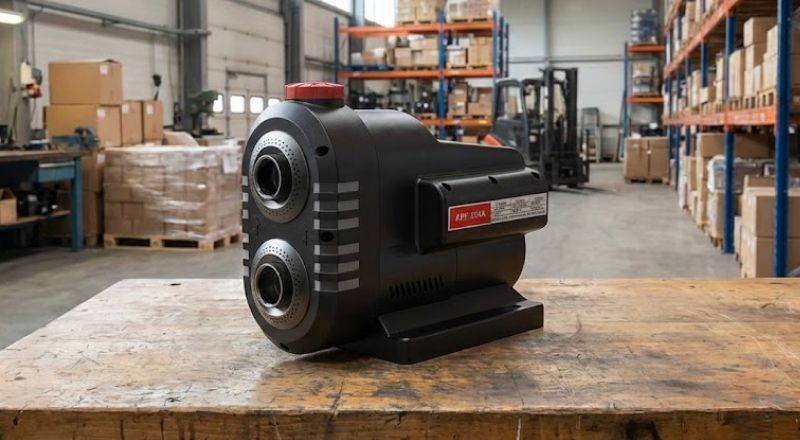

Máy bơm nước biến tần là giải pháp điều khiển lưu lượng giúp tiết kiệm điện năng
Cấu tạo chi tiết của hệ thống máy bơm nước motor
Một hệ thống máy bơm nước motor tiêu chuẩn tích hợp biến tần gồm nhiều bộ phận cơ khí và điện tử phối hợp nhịp nhàng. Thành phần quan trọng nhất chính là khối công suất IGBT thực hiện nhiệm vụ đóng cắt mạch điện ở tần số rất cao. Khối này quyết định độ mịn của dạng sóng đầu ra và hiệu suất chuyển đổi điện năng của toàn bộ hệ thống. Các tụ điện dung dung lượng lớn đóng vai trò san phẳng điện áp sau khi chỉnh lưu từ dòng xoay chiều sang một chiều.
Bên cạnh đó, phần máy bơm nước đóng vai trò chuyển đổi năng lượng điện thành động năng của dòng chảy thông qua cánh quạt. Trong các ứng dụng biến tần, máy bơm nước motor thường được chọn loại có đường đặc tính lưu lượng áp suất phù hợp với dải tốc độ thay đổi. Nếu chọn máy bơm có hiệu suất thấp ở dải tốc độ thấp, lợi ích tiết kiệm điện sẽ bị giảm đi đáng kể. Các loại cánh bơm bằng inox hoặc vật liệu composite thường được ưu tiên để giảm ma sát thủy lực.
Hệ thống còn bao gồm cảm biến áp suất gắn trên đường ống chính để gửi tín hiệu analog về bộ điều khiển trung tâm. Tín hiệu này thường là dòng điện từ 4 đến 20 mA hoặc điện áp từ 0 đến 10 VDC tùy theo cấu hình thiết bị. Tôi khuyên các bạn nên sử dụng dây cáp chống nhiễu cho đường tín hiệu này để tránh tình trạng nhiễu điện từ làm sai lệch dữ liệu. Nhiều trường hợp máy bơm nước biến tần hoạt động chập chờn chỉ vì thiếu sót nhỏ trong khâu đi dây tín hiệu cảm biến.

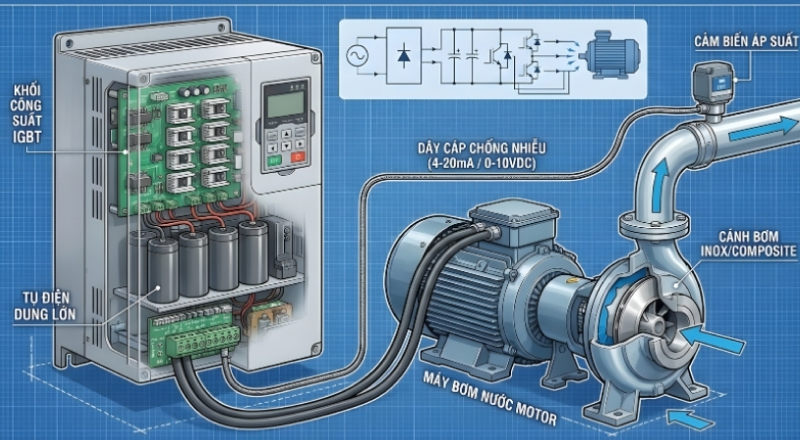

Hệ thống máy bơm motor biến tần gồm bơm, bộ điều khiển và mạch công suất
Nguyên lý điều khiển tần số và định luật đồng dạng
Máy bơm nước biến tần hoạt động dựa trên các định luật đồng dạng trong thủy lực học, trong đó lưu lượng tỷ lệ thuận với tốc độ quay của motor bơm nước, cột áp tỷ lệ với bình phương tốc độ và công suất tiêu thụ tỷ lệ với lập phương tốc độ quay. Đây là cơ sở nền tảng cho khả năng điều chỉnh linh hoạt của hệ thống.
Mối quan hệ này được thể hiện qua công thức P1/P2 = (n1/n2)³, cho thấy chỉ cần giảm nhẹ tốc độ quay cũng có thể tiết kiệm đáng kể điện năng. Ví dụ, giảm 10% tốc độ giúp giảm khoảng 27% công suất tiêu thụ, lý giải vì sao máy bơm nước biến tần có hiệu quả tiết kiệm điện vượt trội. Trong quá trình vận hành, biến tần liên tục điều chỉnh tần số dựa trên tín hiệu áp suất thực tế. Khi nhu cầu nước thay đổi, biến tần sẽ tăng hoặc giảm tốc độ quay của mô tơ máy bơm nước chỉ trong vài mili giây để duy trì áp lực ổn định mà người dùng hầu như không nhận ra sự thay đổi.
Việc điều khiển tốc độ mượt mà còn giúp hạn chế dòng khởi động cao, vốn có thể gấp nhiều lần dòng định mức của motor bơm nước. Nhờ biến tần, dòng điện tăng dần theo tải, giúp hệ thống điện vận hành ổn định và tránh các sự cố như sụt áp hay nhấp nháy đèn khi bơm khởi động.

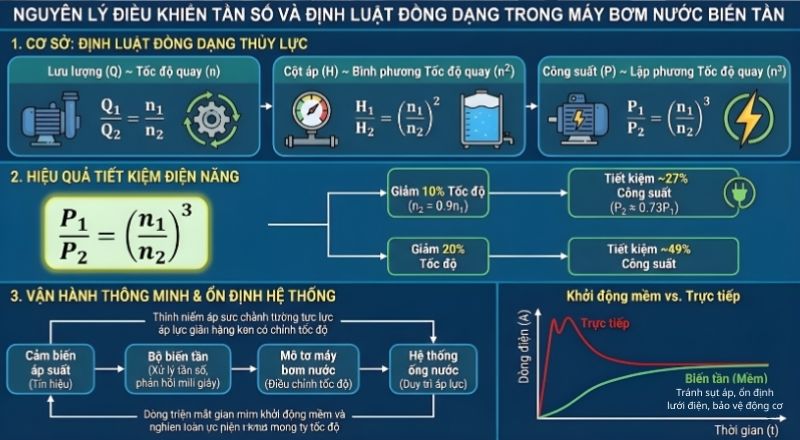

Điều khiển tần số giúp bơm điều chỉnh tốc độ, giảm điện năng và ổn định hệ thống
Ưu điểm vượt trội khi sử dụng mô tơ bơm nước điều khiển biến tần
Việc ứng dụng công nghệ biến tần cho mô tơ bơm nước mang lại nhiều lợi ích rõ rệt về hiệu suất vận hành, độ bền thiết bị và chi phí sử dụng lâu dài.
Ổn định áp suất nước: Máy bơm nước biến tần duy trì áp suất hằng số tại mọi điểm sử dụng, khắc phục tình trạng nước yếu ở tầng cao và quá mạnh ở tầng thấp, đặc biệt hiệu quả cho nhà cao tầng và biệt thự.
Bảo vệ động cơ toàn diện: Biến tần tự động phát hiện các lỗi như quá dòng, mất pha, quá nhiệt hoặc khô bơm, giúp bảo vệ motor bơm nước và giảm nguy cơ cháy hỏng.
Vận hành êm ái, ít rung ồn: Máy điều chỉnh tốc độ theo nhu cầu thực tế, giảm tiếng ồn đáng kể khi sử dụng nước ở mức thấp, phù hợp lắp đặt gần khu vực sinh hoạt.
Giảm mài mòn, tăng tuổi thọ: Hạn chế việc khởi động/dừng liên tục giúp mô tơ máy bơm nước và hệ thống đường ống bền bỉ hơn, giảm rò rỉ và chi phí bảo trì.
Hiệu quả kinh tế dài hạn: Tiết kiệm điện năng, dễ theo dõi thông số vận hành và đơn giản hóa công tác bảo dưỡng định kỳ.
Bảng so sánh các phương pháp khởi động và điều khiển motor
Để có cái nhìn khách quan về hiệu quả, chúng ta cần so sánh máy bơm nước biến tần với các phương pháp khởi động truyền thống khác. Bảng dưới đây tóm tắt các thông số kỹ thuật và kinh tế quan trọng để người dùng dễ dàng lựa chọn giải pháp phù hợp với ngân sách và yêu cầu kỹ thuật.
Tiêu chí so sánh
Khởi động trực tiếp DOL
Khởi động sao tam giác
Máy bơm nước biến tần
Tiết kiệm điện năng
Không có
Rất thấp
Rất cao (30-50%)
Điều chỉnh lưu lượng
Dùng van tiết lưu
Dùng van tiết lưu
Điều chỉnh tốc độ động cơ
Độ ổn định áp suất
Kém, dao động mạnh
Trung bình
Tuyệt đối ổn định
Dòng điện khởi động
Gấp 6-8 lần định mức
Gấp 3-4 lần định mức
Thấp hơn dòng định mức
Chi phí đầu tư ban đầu
Rất thấp
Thấp
Cao
Bảo vệ búa nước
Không có
Không có
Rất tốt
Nhìn vào bảng so sánh, dễ dàng nhận thấy máy bơm nước biến tần chiếm ưu thế tuyệt đối về mặt kỹ thuật và vận hành. Mặc dù chi phí đầu tư ban đầu cao hơn, nhưng giá trị mà nó mang lại về lâu dài là không thể phủ nhận. Đối với các hệ thống có công suất lớn trên 11kW, việc sử dụng biến tần gần như là lựa chọn duy nhất hợp lý để bảo vệ hạ tầng điện. Ngược lại, đối với các ứng dụng công suất nhỏ và thời gian chạy ít, người dùng có thể cân nhắc các phương án khác để tiết kiệm chi phí ban đầu.
Ứng dụng thực tế của máy bơm nước biến tần trong đời sống
Hệ thống cấp nước chung cư là lĩnh vực ứng dụng phổ biến nhất của máy bơm nước biến tần do nhu cầu nước thay đổi liên tục theo thời gian. Cụm bơm biến tần chạy song song giúp tự động điều chỉnh số lượng bơm hoạt động, đáp ứng linh hoạt từ tải nhỏ đến tải lớn.
Trong nông nghiệp công nghệ cao, máy bơm nước biến tần cho phép kiểm soát chính xác áp suất trong hệ thống tưới nhỏ giọt. Nhờ đó, nước được phân phối đồng đều, tránh hư hỏng đường ống, béc tưới và đảm bảo tưới hiệu quả cho các khu vực xa nguồn.
Ngành chế biến thực phẩm và đồ uống sử dụng máy bơm nước biến tần để duy trì lưu lượng và áp suất ổn định trong dây chuyền sản xuất. Việc kiểm soát chính xác nước cấp giúp đảm bảo tỷ lệ pha trộn và chất lượng sản phẩm đầu ra.
Ngoài ra, hệ thống điều hòa trung tâm Chiller ứng dụng bơm biến tần để điều chỉnh lưu lượng theo tải lạnh thực tế, từ đó tiết kiệm điện năng đáng kể. Thực tế triển khai cho thấy giải pháp này có thể giúp giảm 10-15% điện năng tiêu thụ cho toàn bộ tòa nhà.
Máy bơm biến tần được ứng dụng rộng rãi ở nhiều ngành để điều tiết nước hiệu quả, tiết kiệm điện
Hướng dẫn lựa chọn và lắp đặt máy bơm nước biến tần
Khi chọn máy bơm nước biến tần, cần đảm bảo công suất và dòng định mức của biến tần lớn hơn hoặc bằng mô tơ để tránh quá tải, đặc biệt trong điều kiện nhiệt độ cao. Nên chọn biến tần lớn hơn động cơ một cấp để tăng độ bền và độ ổn định.
Biến tần cần được lắp đặt trong môi trường khô ráo, thông thoáng và ít bụi. Tủ điện nên có quạt thông gió, lưới lọc bụi đạt chuẩn IP54 trở lên; nếu lắp ngoài trời, bắt buộc có mái che và tủ bảo vệ chống nắng mưa.
Dây cáp từ biến tần đến motor phải có khả năng chống nhiễu và được nối đất đúng kỹ thuật để hạn chế sóng hài. Đồng thời, không nên kéo cáp quá dài nhằm tránh sụt áp và ảnh hưởng đến động cơ.
Các thông số vận hành cần được cài đặt bởi kỹ thuật viên, đặc biệt là tần số tối thiểu để đảm bảo motor tự làm mát. Thiết lập hợp lý sẽ giúp máy bơm nước biến tần hoạt động an toàn và hiệu quả lâu dài.
Những lưu ý khi bảo trì hệ thống motor máy bơm nước
Bảo trì định kỳ giúp hệ thống máy bơm nước motor vận hành ổn định và bền bỉ. Người vận hành cần kiểm tra các đầu nối điện để tránh lỏng lẻo, oxy hóa gây tia lửa điện và hư hỏng biến tần, đồng thời vệ sinh lưới lọc bụi quạt thông gió trong tủ điện hàng tháng để đảm bảo khả năng giải nhiệt.
Với phần cơ khí, cần kiểm tra độ kín của phớt, tình trạng vòng bi định kỳ 6 tháng/lần và thay thế ngay khi có tiếng kêu lạ hoặc rò rỉ nước để tránh ảnh hưởng đến motor. Ngoài ra, áp suất khí trong bình tích áp phải được duy trì phù hợp nhằm ổn định chu kỳ khởi động và giảm tần suất thay đổi tốc độ của biến tần.
Một lưu ý quan trọng khác là kiểm tra các mã lỗi lưu trong bộ nhớ biến tần như quá nhiệt, thấp áp để phát hiện sớm nguy cơ sự cố. Việc phân tích dữ liệu kết hợp với ghi chép nhật ký vận hành giúp kỹ thuật viên chủ động phòng ngừa và quản lý hệ thống hiệu quả hơn.
Thực tế cho thấy bảo trì dự phòng luôn tiết kiệm chi phí hơn sửa chữa khẩn cấp và hạn chế gián đoạn vận hành. Một hệ thống máy bơm nước motor được chăm sóc đúng cách sẽ mang lại sự an tâm và hiệu quả lâu dài cho người sử dụng.

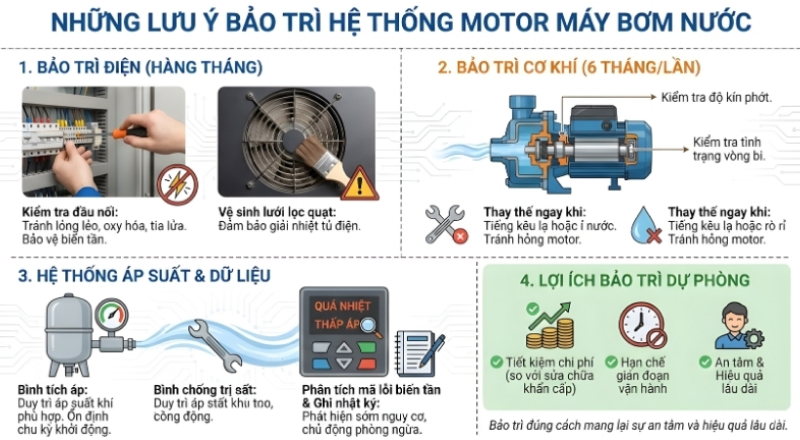

Bảo trì đúng cách giúp hệ thống motor bơm vận hành ổn định và kéo dài tuổi thọ
Bảng giá các dòng máy bơm nước tại Thành Thái Motor
Thành Thái Motor chuyên phân phối các dòng máy bơm nước với nhiều dòng và mức công suất khác nhau, phù hợp cho đa dạng nhu cầu sử dụng. Hiện tại, Thành Thái Motor không cung cấp máy bơm nước biến tần. Quý khách có thể tham khảo thêm bảng giá máy bơm nước hiện đang bán bên dưới để dễ dàng so sánh và lựa chọn sản phẩm phù hợp.
Đây là máy bơm tích hợp bộ điều khiển tần số, tự động điều chỉnh tốc độ động cơ theo nhu cầu. Nó duy trì áp suất ổn định và tối ưu điện năng bằng cách thay đổi tần số dòng điện đầu vào.
Lợi ích chính khi sử dụng máy bơm nước biến tần là gì?
Các lợi ích nổi bật gồm tiết kiệm điện năng tới 50%, duy trì áp suất nước ổn định, giảm rủi ro hư hỏng đường ống và kéo dài tuổi thọ motor máy bơm.
Tại sao máy bơm nước biến tần lại tiết kiệm điện năng hiệu quả?
Nó tiết kiệm điện nhờ định luật đồng dạng, công suất tiêu thụ tỷ lệ thuận với lập phương tốc độ. Giảm tốc độ quay 10% có thể giảm công suất 27%.
Máy bơm biến tần thường được ứng dụng ở đâu trong thực tế?
Thiết bị này phổ biến trong hệ thống cấp nước tòa nhà, nông nghiệp công nghệ cao, công nghiệp chế biến và hệ thống điều hòa Chiller trung tâm, giúp vận hành hiệu quả.
Cần lưu ý gì khi lựa chọn và lắp đặt máy bơm nước biến tần?
Cần chọn công suất phù hợp, lắp đặt trong môi trường khô ráo có quạt thông gió, đi dây chống nhiễu và cài đặt thông số bởi kỹ sư chuyên môn để tối ưu vận hành và độ bền.
Kết luận
Máy bơm nước biến tần là giải pháp công nghệ tất yếu trong việc hiện đại hóa hệ thống cấp thoát nước hiện nay. Với khả năng điều chỉnh tốc độ motor bơm nước linh hoạt, thiết bị này mang lại hiệu quả tiết kiệm điện vượt trội và sự ổn định áp suất tuyệt vời. Mặc dù đòi hỏi sự am hiểu kỹ thuật trong lắp đặt và vận hành, nhưng giá trị kinh tế và độ bền mà nó mang lại hoàn toàn xứng đáng với mức đầu tư. Việc ứng dụng rộng rãi công nghệ này góp phần bảo vệ tài nguyên nước và năng lượng một cách bền vững trong tương lai.
