Sơ đồ đấu bơm tăng áp là bản vẽ kỹ thuật xác định cách thức kết nối giữa các linh kiện điện và cơ khí trong một hệ thống cấp nước tự động. Bản sơ đồ này cung cấp các chỉ dẫn cụ thể về việc lắp đặt rơ le áp suất, tụ điện và bảo vệ động cơ để duy trì áp lực dòng chảy. Việc áp dụng đúng sơ đồ đấu bơm tăng áp giúp ngăn ngừa các lỗi chập cháy điện và tối ưu hóa hiệu suất vận hành của thiết bị. Tài liệu này đóng vai trò nền tảng cho công tác lắp đặt và bảo trì chuyên nghiệp.

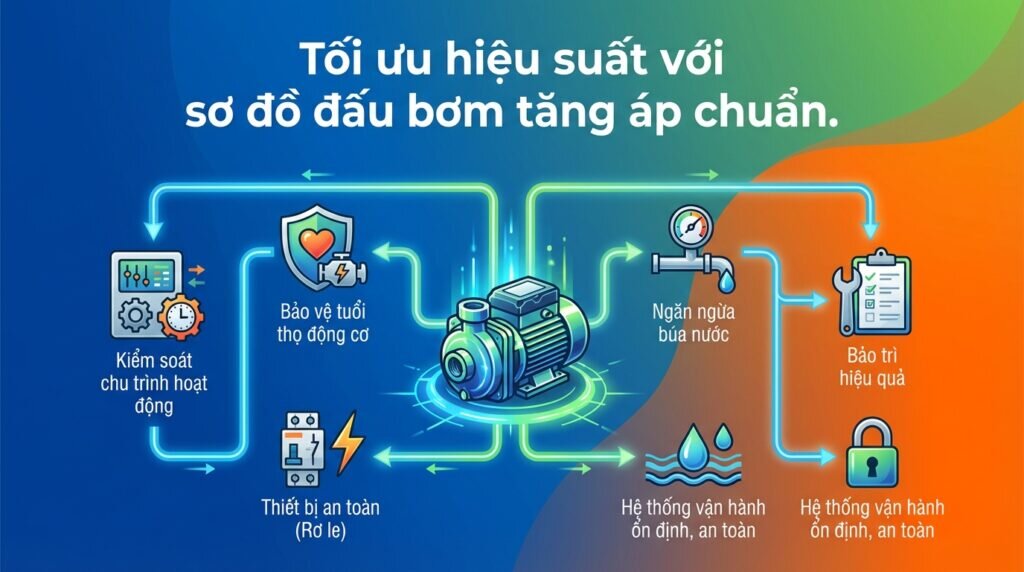

Đặc điểm chính cần nắm vững về sơ đồ đấu bơm tăng áp
Sơ đồ đấu bơm tăng áp chuẩn xác giúp kiểm soát chu trình đóng ngắt của máy bơm nước (motor bơm nước) dựa trên biến động áp suất thực tế.
Việc lựa chọn tụ điện và tiết diện dây dẫn phù hợp trong cách đấu điện máy bơm tăng áp ảnh hưởng trực tiếp đến tuổi thọ cuộn dây.
Tích hợp các thiết bị bảo vệ như rơ le nhiệt và aptomat chống rò là yêu cầu bắt buộc để đảm bảo an toàn cho người sử dụng.
Thực hiện đúng quy trình cách đấu nối máy bơm nước tăng áp (motor bơm nước tăng áp) giúp hạn chế hiện tượng búa nước gây hư hỏng đường ống dẫn.
Bảo trì định kỳ hệ thống dựa trên sơ đồ thiết kế ban đầu giúp phát hiện sớm các dấu hiệu suy giảm cách điện của mô tơ máy bơm nước.
Tầm quan trọng của sơ đồ đấu bơm tăng áp trong kỹ thuật
Sơ đồ đấu bơm tăng áp là cơ sở quan trọng để hệ thống vận hành đúng kỹ thuật. Với bơm tăng áp nước sinh hoạt, việc kết nối chính xác giữa rơ le áp suất và động cơ giúp bơm hoạt động ổn định, tránh tình trạng chạy liên tục không ngắt.

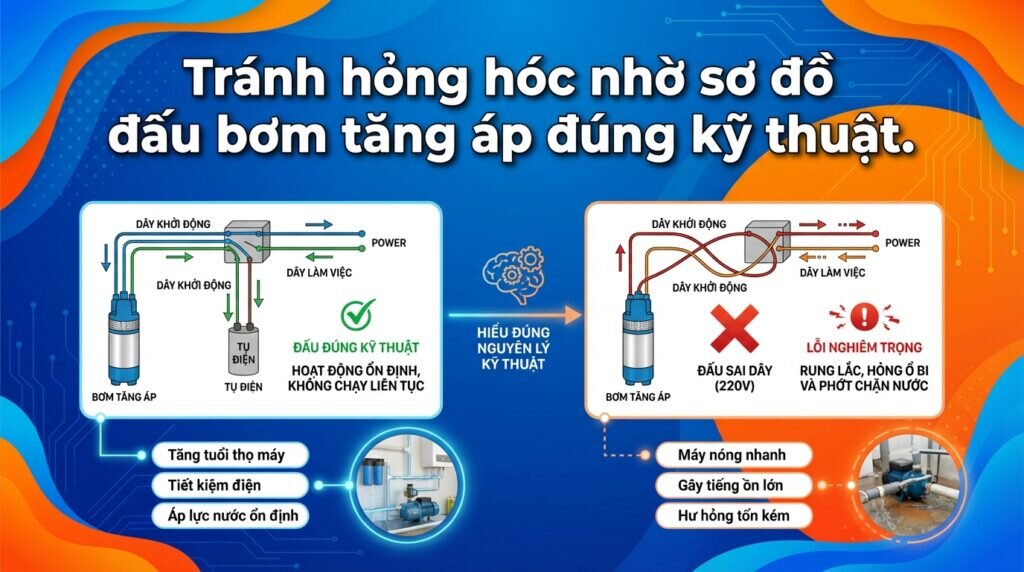

Trong thực tế, nhiều lỗi xảy ra do đấu sai dây khởi động và dây làm việc của mô tơ bơm tăng áp, đặc biệt ở máy bơm tăng áp 220v sử dụng tụ điện tạo mô men khởi động. Nếu hiểu sai nguyên lý dịch pha, motor bơm nước tăng áp (mô tơ bơm nước tăng áp) có thể bị rung lắc, lâu ngày gây hỏng ổ bi và phớt chặn nước.

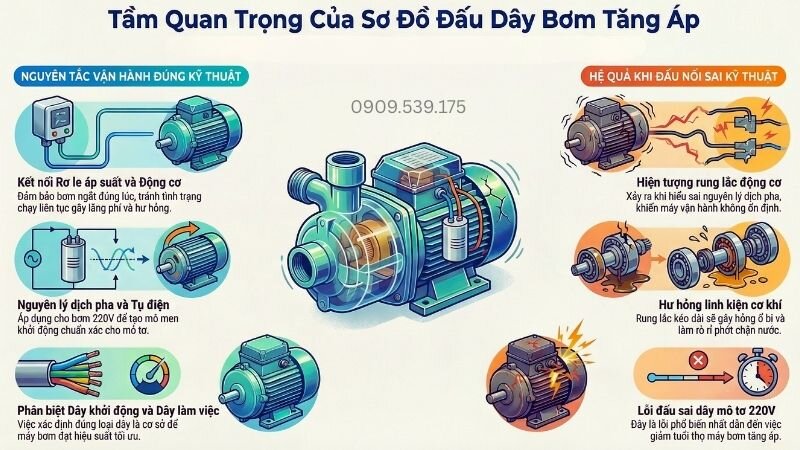

Tầm quan trọng của sơ đồ đấu máy bơm tăng áp.

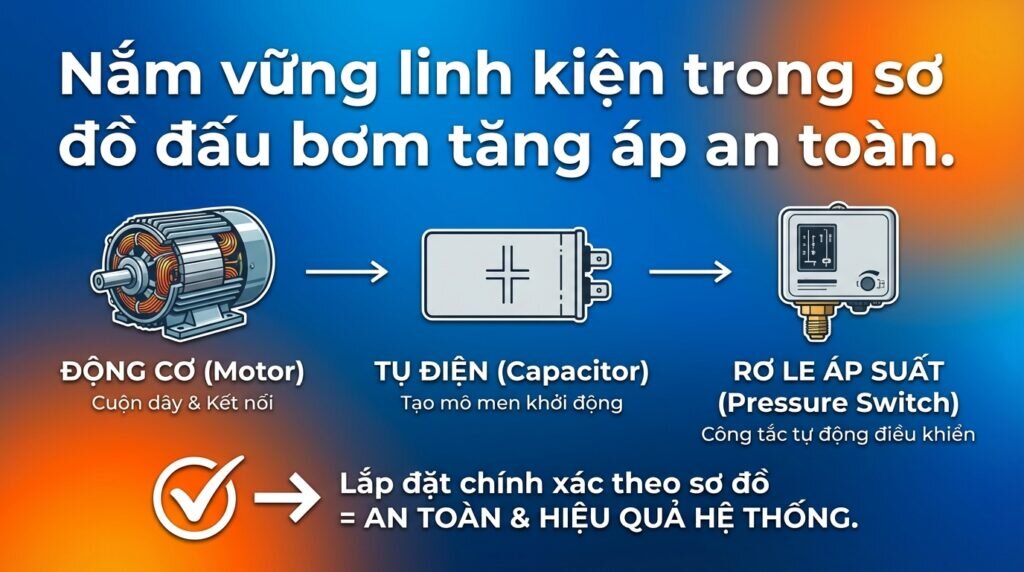

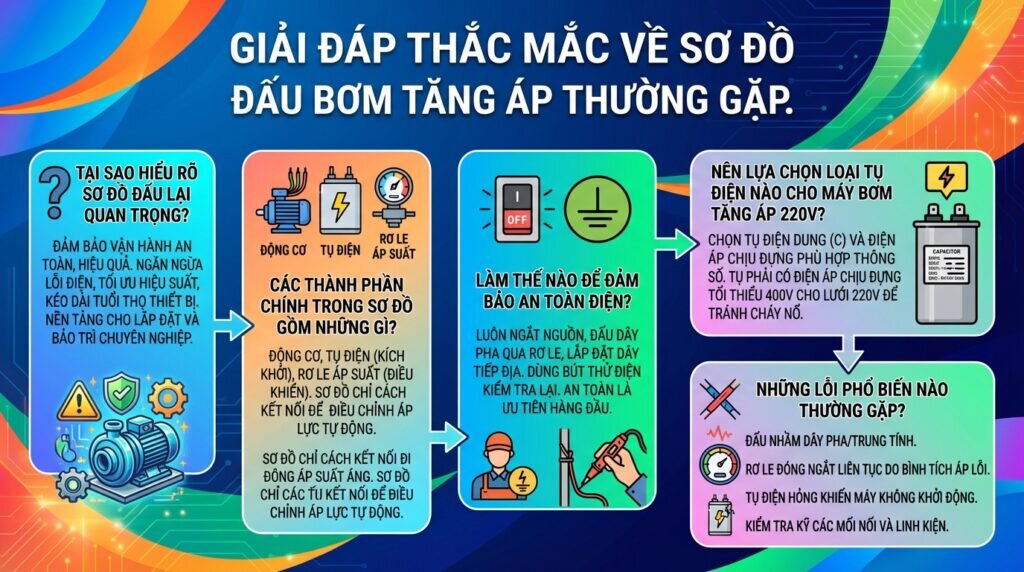

Các thành phần cơ bản trong đấu nối bơm tăng áp
Mạch điện của một máy bơm nước motor bao gồm ba thành phần chính là động cơ, bộ phận kích khởi và bộ phận điều khiển. Động cơ thường là loại không đồng bộ một pha có hai cuộn dây riêng biệt. Sơ đồ đấu bơm tăng áp sẽ mô tả cách kết nối cuộn chạy và cuộn đề với nguồn lưới. Thành Thái Motor khuyên người dùng nên kiểm tra thông số trên nhãn máy trước khi tiến hành. Một sai sót nhỏ về điện áp có thể phá hủy lớp sơn cách điện của mô tơ bơm nước.
Tụ điện là linh kiện hỗ trợ quan trọng trong cách đấu tụ máy bơm tăng áp hiện đại. Linh kiện này lưu trữ điện năng và phóng điện để tạo ra từ trường quay ban đầu. Trong sơ đồ đấu bơm tăng áp, tụ điện thường được mắc nối tiếp với cuộn dây khởi động. Thành Thái Motor ghi nhận nhiều trường hợp tụ bị nổ do điện áp dư vượt quá mức chịu đựng. Việc chọn tụ có điện áp chịu đựng tối thiểu 400v cho lưới điện 220v là một kinh nghiệm xương máu.
Rơ le áp suất hoạt động như một công tắc tự động dựa trên lực đẩy của nước. Khi áp suất đạt ngưỡng cài đặt, tiếp điểm bên trong rơ le sẽ tách ra để ngắt nguồn. Sơ đồ đấu bơm tăng áp thể hiện rơ le này được mắc nối tiếp trên dây pha của nguồn điện. Thành Thái Motor khuyến cáo không nên đấu rơ le vào dây trung tính vì lý do an toàn điện. Nếu rơ le ngắt dây trung tính, máy bơm vẫn mang điện áp cao gây nguy hiểm khi chạm vào vỏ.

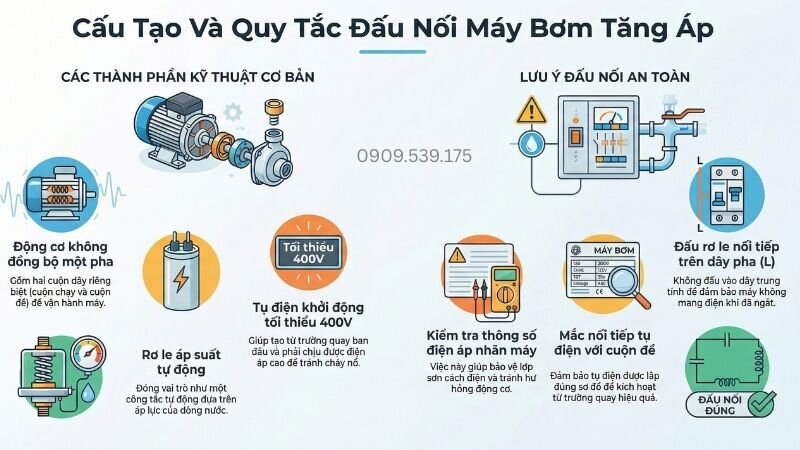

Cấu tạo và quy tắc đấu nối máy bơm tăng áp.

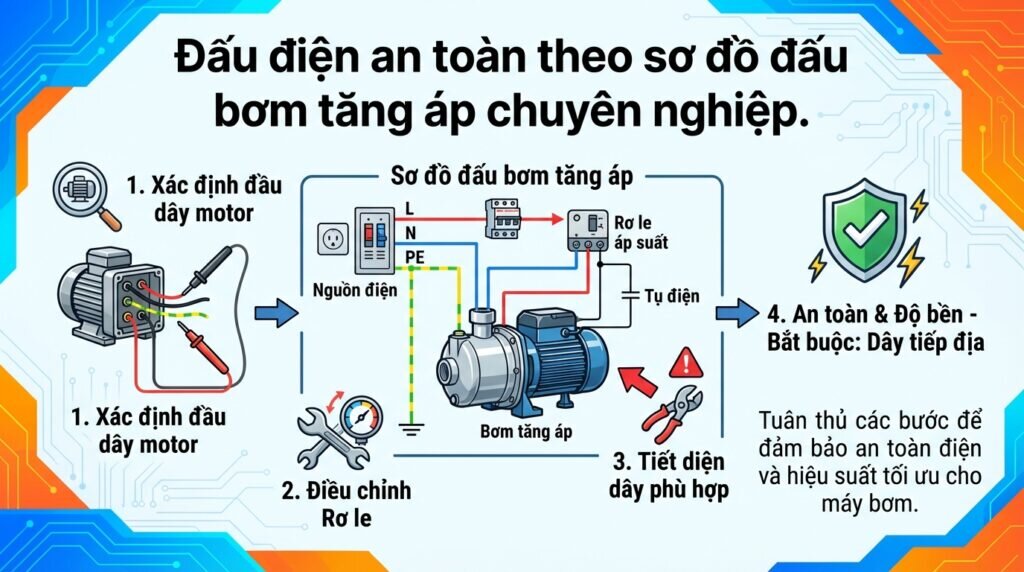

Hướng dẫn cách đấu điện máy bơm tăng áp an toàn
Quy trình cách đấu điện máy bơm tăng áp bắt đầu bằng việc xác định đúng các đầu dây ra của mô tơ bơm nước tăng áp. Thông thường động cơ có ba dây ra gồm dây chung, dây chạy và dây khởi động. Người kỹ thuật viên sử dụng đồng hồ vạn năng để đo giá trị điện trở R giữa các cặp dây. Cặp dây có giá trị R lớn nhất chính là hai đầu của cuộn chạy và cuộn khởi động. Thành Thái Motor luôn yêu cầu nhân viên đánh dấu dây bằng băng keo màu để tránh nhầm lẫn.
Sau khi xác định được dây chung, nó sẽ được nối trực tiếp vào một đầu của nguồn điện 220v. Đầu dây còn lại của nguồn điện sẽ đi qua tiếp điểm của rơ le áp suất trước khi nối vào dây chạy. Sơ đồ đấu bơm tăng áp chỉ ra rằng tụ điện sẽ được nối giữa dây chạy và dây khởi động. Thành Thái Motor nhận thấy việc đấu nối lỏng lẻo tại các cực rơ le thường gây ra tia lửa điện. Tia lửa điện làm cháy tiếp điểm và khiến máy bơm tăng áp lực nước không khởi động được.
Việc lắp đặt dây tiếp địa cho máy bơm nước là bước bảo vệ không thể thiếu. Sơ đồ đấu bơm tăng áp tiêu chuẩn luôn bao gồm một dây nối từ vỏ máy xuống cọc tiếp địa. Thành Thái Motor đã chứng kiến nhiều vụ tai nạn điện do máy bơm bị rò điện ra vỏ sắt. Môi trường lắp đặt máy bơm thường xuyên ẩm ướt nên nguy cơ dẫn điện là rất cao. Một hệ thống tiếp địa tốt sẽ dẫn dòng rò xuống đất và kích hoạt aptomat chống rò ngắt điện.
Cách đấu nối máy bơm tăng áp và rơ le
Đấu nối bơm tăng áp vào rơ le yêu cầu sự tỉ mỉ trong việc làm sạch đầu dây dẫn điện. Các đầu dây đồng nên được bấm đầu cốt để tăng diện tích tiếp xúc với cực rơ le. Sơ đồ đấu bơm tăng áp yêu cầu dây dẫn phải có tiết diện tối thiểu 1.5mm2 cho các máy dưới 1hp. Thành Thái Motor nhận thấy dây dẫn quá nhỏ sẽ sinh nhiệt và làm nóng lớp vỏ nhựa bảo vệ. Nhiệt độ cao lâu ngày khiến vỏ nhựa bị giòn và dễ gây ra hiện tượng đoản mạch.
Khi thực hiện đầu nối máy bơm tăng áp, việc điều chỉnh vít lò xo trên rơ le là rất quan trọng. Vít lớn thường dùng để điều chỉnh áp suất ngắt, trong khi vít nhỏ điều chỉnh dải chênh lệch áp suất. Sơ đồ đấu bơm tăng áp không hiển thị cách chỉnh này nhưng đây là thao tác thực tế bắt buộc. Thành Thái Motor khuyến cáo người dùng không nên siết quá chặt lò xo vì sẽ làm mất tính đàn hồi. Một rơ le bị kẹt lò xo sẽ khiến máy bơm tăng áp nước chạy không dừng lại được.
Các dòng máy bơm tăng áp 220v hiện đại thường sử dụng rơ le có tích hợp cảm biến dòng chảy. Sơ đồ đấu bơm tăng áp cho loại này phức tạp hơn do có thêm các mạch nhận tín hiệu từ cánh quạt nước. Thành Thái Motor giải thích rằng khi có dòng nước chảy qua, cảm biến sẽ gửi tín hiệu về mạch điều khiển. Nếu bồn chứa hết nước, cảm biến sẽ ngắt mạch để bảo vệ phớt bơm không bị cháy khô. Đây là một bước tiến lớn trong sơ đồ đấu bơm tăng áp để tăng độ bền thiết bị.

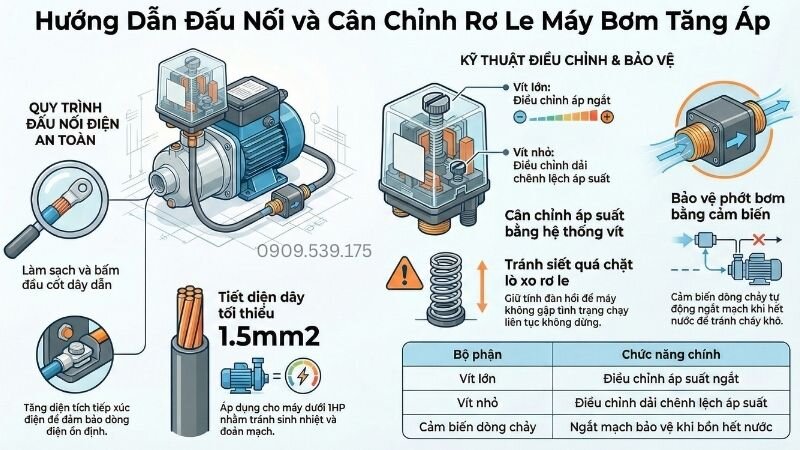

Hướng dẫn đấu nối và cân chỉnh rơ le máy bơm tăng áp.
Cách đấu tụ điện máy bơm tăng áp chi tiết nhất
Trong cách đấu tụ máy bơm tăng áp, người thợ cần phân biệt giữa tụ khởi động và tụ ngậm. Tụ khởi động có điện dung lớn nhưng chỉ hoạt động trong vài giây đầu tiên khi máy bắt đầu quay. Tụ ngậm có điện dung nhỏ hơn nhưng lại kết nối liên tục trong suốt quá trình máy bơm nước làm việc. Sơ đồ đấu bơm tăng áp sẽ chỉ rõ vị trí của tụ ngậm nằm trong hộp cực phía trên motor. Thành Thái Motor thường kiểm tra dung lượng tụ bằng đồng hồ đo chuyên dụng để đảm bảo chất lượng.
Giá trị điện dung C của tụ điện ảnh hưởng đến mô men xoắn và cường độ dòng điện của động cơ. Nếu chọn tụ có C quá thấp, máy bơm nước tăng áp mini 220v sẽ không thể khởi động khi có tải. Ngược lại, tụ có C quá cao sẽ làm dòng điện trong cuộn đề tăng vọt gây cháy cuộn dây. Sơ đồ đấu bơm tăng áp chính hãng luôn ghi rõ trị số tụ cần thiết cho từng model máy cụ thể. Thành Thái Motor khuyên khách hàng nên thay tụ đúng thông số kỹ thuật để duy trì hiệu suất máy.
Việc lắp đặt tụ điện vào sơ đồ đấu bơm tăng áp cần chú ý đến vấn đề chống rung và chống ẩm. Tụ điện nên được cố định chắc chắn bên trong hộp nhựa để không bị lỏng lẻo khi motor máy bơm nước rung động. Thành Thái Motor nhận thấy độ ẩm cao tại Việt Nam thường xuyên gây rò điện tại các cực tụ. Sử dụng mỡ silicon chuyên dụng bôi lên các đầu nối là một mẹo nhỏ nhưng vô cùng hiệu quả. Điều này giúp ngăn chặn quá trình oxy hóa bề mặt kim loại của các đầu nối điện trong sơ đồ.

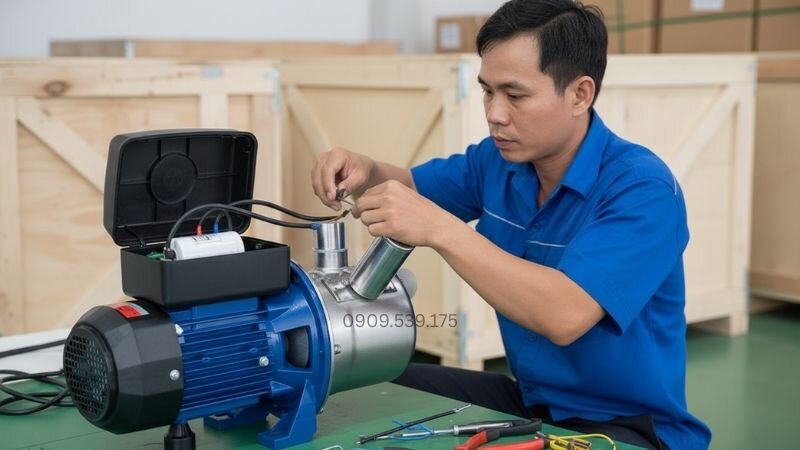

Người thợ đang đấu tụ điện cho máy bơm tăng áp.

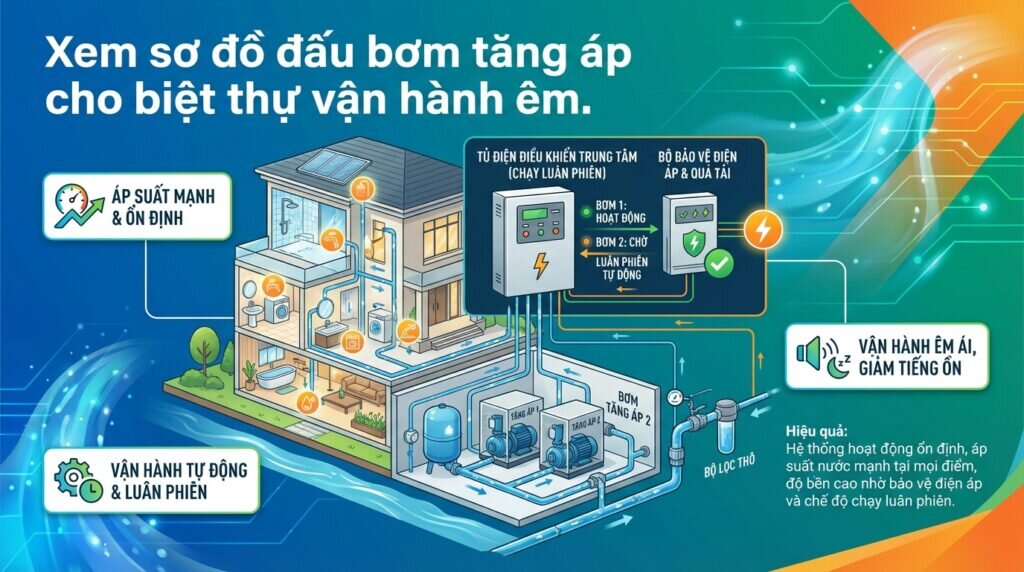

Dự án thi công sơ đồ đấu bơm tăng áp tại biệt thự
Tại một biệt thự ở quận 2 với nhu cầu sử dụng cho 5 phòng tắm, hệ thống được thiết kế theo sơ đồ đấu bơm tăng áp gồm hai bơm chạy luân phiên và tủ điện điều khiển trung tâm. Giải pháp này giúp động cơ có thời gian nghỉ, tăng độ bền và đáp ứng nhu cầu dùng nước liên tục.
Do khu vực có tình trạng điện áp trồi sụt, hệ thống được bổ sung bộ bảo vệ điện áp để tránh hư hỏng mô tơ bơm nước tăng áp khi điện xuống thấp. Sau khi hoàn thiện cách đấu nối máy bơm tăng áp, áp suất vòi sen đạt ổn định 2.5 bar, máy chạy êm và duy trì hiệu quả tốt sau thời gian dài sử dụng.
Lỗi thường gặp khi đấu nối máy bơm tăng áp

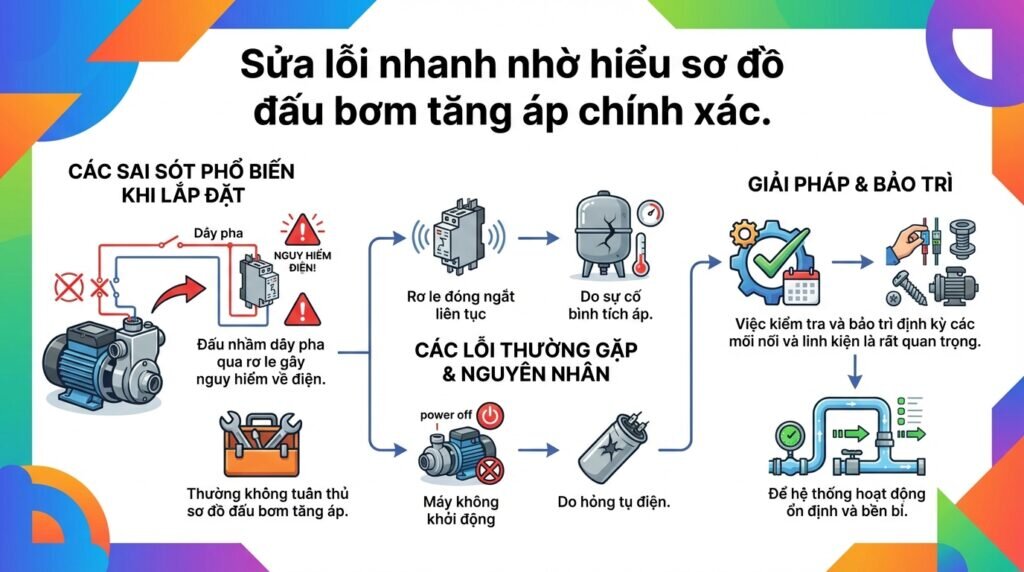

Lỗi thường gặp khi đấu nối máy bơm tăng áp là nhầm dây pha và dây trung tính qua rơ le, khiến bơm vẫn còn điện dù đã ngắt, rất nguy hiểm khi sửa chữa. Vì vậy, cần đấu dây pha qua tiếp điểm và kiểm tra lại bằng bút thử điện để đảm bảo an toàn.
Ngoài ra, hiện tượng rơ le đóng ngắt liên tục (giật cục) thường do bình tích áp bị mất áp hoặc thủng màng cao su. Trường hợp này không phải do sơ đồ điện mà do phần cơ khí, nên cần bơm hơi định kỳ để bảo vệ tiếp điểm rơ le.
Nếu máy bơm tăng áp lực nước không chạy, hãy kiểm tra tụ điện và đường dây trước tiên vì đây là các bộ phận dễ hỏng. Việc kiểm tra, vệ sinh định kỳ và giữ hệ thống đấu nối gọn gàng sẽ giúp bơm hoạt động ổn định và bền hơn.

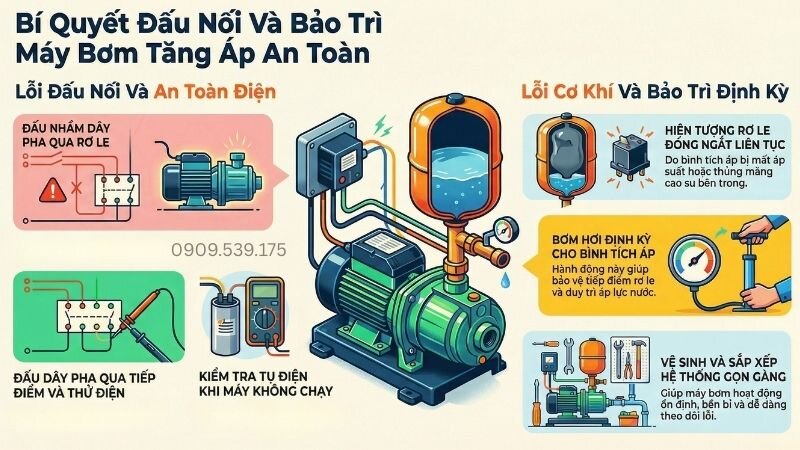

Bí quyết đấu nối và bảo trì máy bơm tăng áp an toàn.

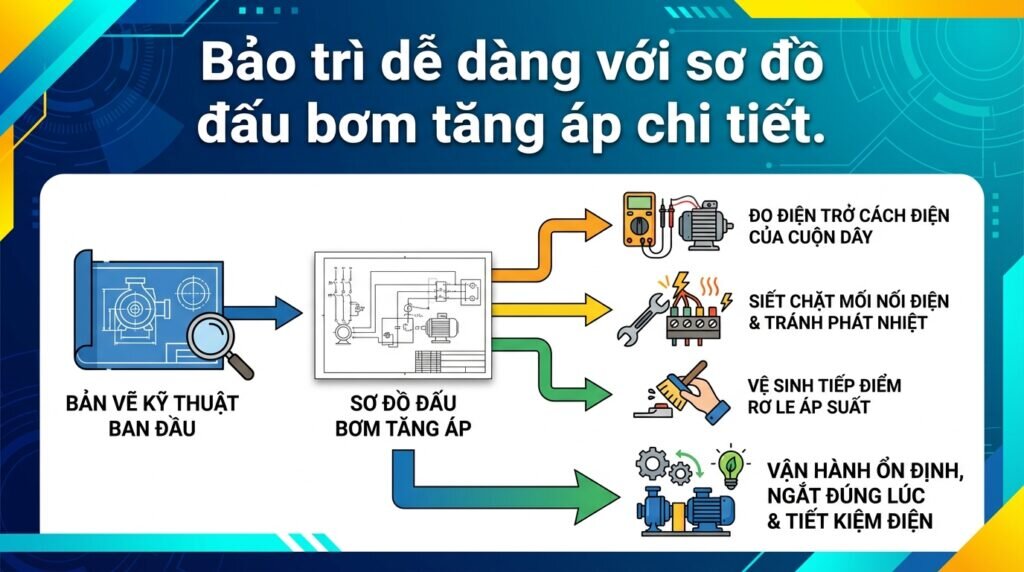

Bảo trì hệ thống dựa trên sơ đồ đấu bơm tăng áp
Việc bảo trì máy bơm tăng áp 220v nên bắt đầu bằng kiểm tra độ cách điện của cuộn dây bằng đồng hồ Megaohm. Điện trở giữa cuộn dây và vỏ máy bơm nước motor cần đạt trên 0.5 Megaohm; nếu thấp hơn, có thể mô tơ máy bơm nước bị ẩm và cần sấy khô. Sơ đồ đấu bơm tăng áp sẽ giúp xác định nhanh các điểm cần đo.
Tiếp theo, kiểm tra và siết chặt các mối nối điện vì rung động lâu ngày có thể làm lỏng ốc vít, gây phát nhiệt và cháy nhựa. Cuối cùng, kiểm tra rơ le áp suất, vệ sinh hoặc thay tiếp điểm nếu bị mòn để đảm bảo máy bơm tăng áp lực ngắt đúng lúc, vận hành ổn định và tiết kiệm điện.

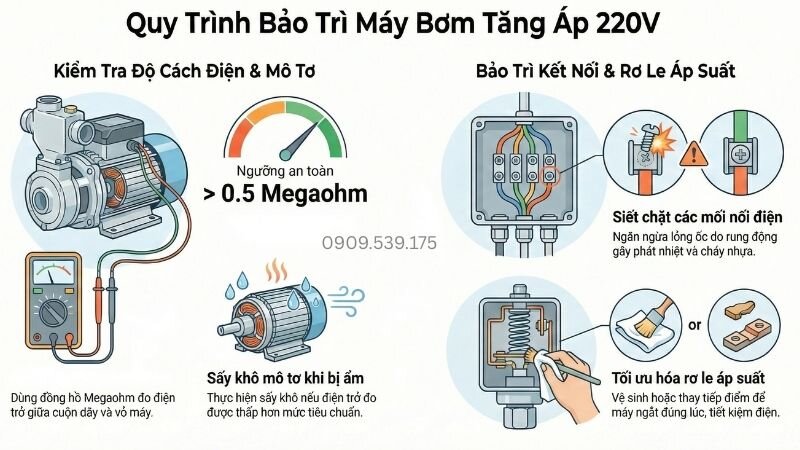

Quy trình bảo trì máy bơm tăng áp 220V.
