Trong quá trình sử dụng, nhiều người muốn chuyển motor chân đế sang motor mặt bích để phù hợp với hộp giảm tốc (hộp số giảm tốc) hoặc hệ thống máy móc. Tuy nhiên, không phải động cơ điện (motor điện) nào cũng có thể thực hiện việc này. Việc tự ý tháo lắp hoặc thay đổi kết cấu nếu không đúng kỹ thuật có thể làm lệch trục. Bài viết sau đây sẽ giải đáp về vấn đề motor chân đế rời tháo lắp đổi mặt bích được không.

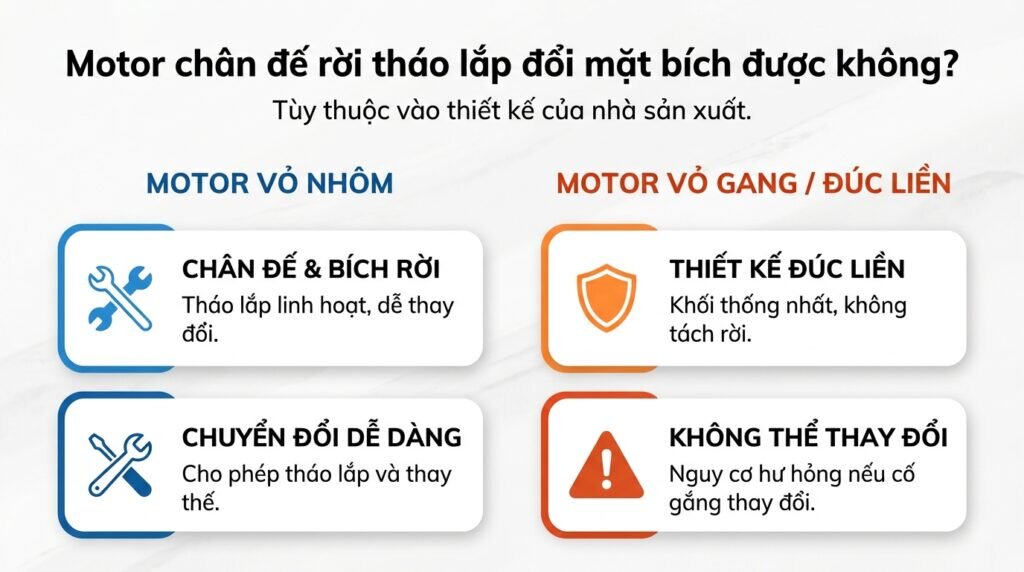

Motor chân đế rời tháo lắp đổi mặt bích được không?
Câu trả lời là: Có, nhưng chỉ áp dụng với những dòng motor điện được nhà sản xuất thiết kế cho phép tháo rời.
Ở nhiều dòng động cơ điện 1 pha (motor điện 1 pha) hoặc động cơ điện 3 pha (motor điện 3 pha) hiện nay, đặc biệt là motor vỏ nhôm, chân đế và mặt bích được thiết kế tách rời. Người dùng có thể tháo chân đế hoặc thay mặt bích để chuyển đổi kiểu lắp đặt khi cần.
Ngược lại, với một số dòng mô tơ điện vỏ gang hoặc thiết kế đúc liền, chân đế và thân motor là một khối thống nhất nên không thể tháo rời để thay mặt bích. Vì vậy, hãy kiểm tra đúng kiểu thiết kế của motor trước khi tiến hành tháo lắp để tránh làm hư hỏng thiết bị.

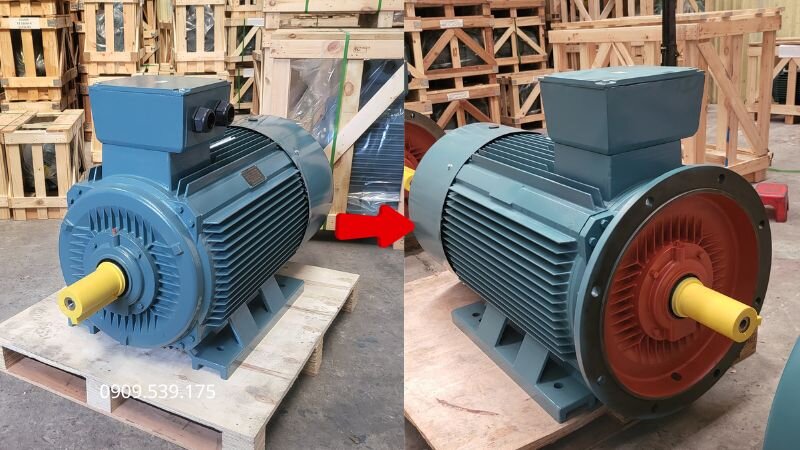

Giải đáp khả năng chuyển đổi từ motor chân đế sang motor mặt bích

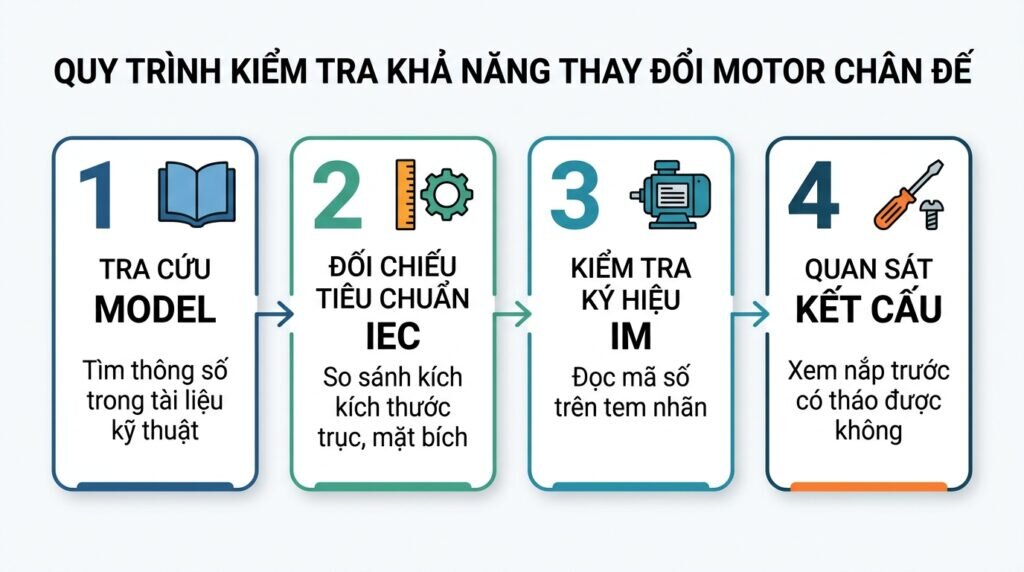

Cách kiểm tra motor có thể đổi sang mặt bích hay không
Trước khi tháo lắp hoặc thay đổi kiểu lắp đặt, bạn nên kiểm tra xem motor có hỗ trợ chuyển đổi sang mặt bích hay không. Việc xác định đúng ngay từ đầu sẽ giúp tránh hư hỏng thiết bị và lựa chọn đúng linh kiện thay thế.
Kiểm tra model motor
Quan sát mã model trên tem nhãn của motor, sau đó tra cứu trong catalog hoặc tài liệu kỹ thuật của nhà sản xuất. Đây là cách chính xác nhất để biết motor được thiết kế theo kiểu chân đế, mặt bích hay có thể chuyển đổi giữa các kiểu lắp đặt.

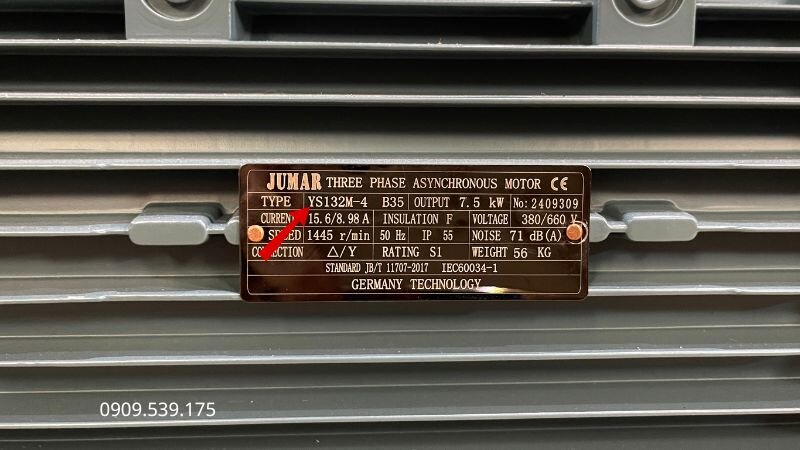

Tra cứu model để biết motor có hỗ trợ chuyển đổi kiểu lắp hay không
Kiểm tra tiêu chuẩn IEC
Hầu hết các động cơ điện công nghiệp hiện nay đều được sản xuất theo tiêu chuẩn IEC. Khi motor tuân theo tiêu chuẩn này, kích thước trục, chiều cao tâm trục và mặt bích đều được quy chuẩn, giúp việc tìm mặt bích hoặc phụ kiện thay thế trở nên dễ dàng và chính xác hơn.

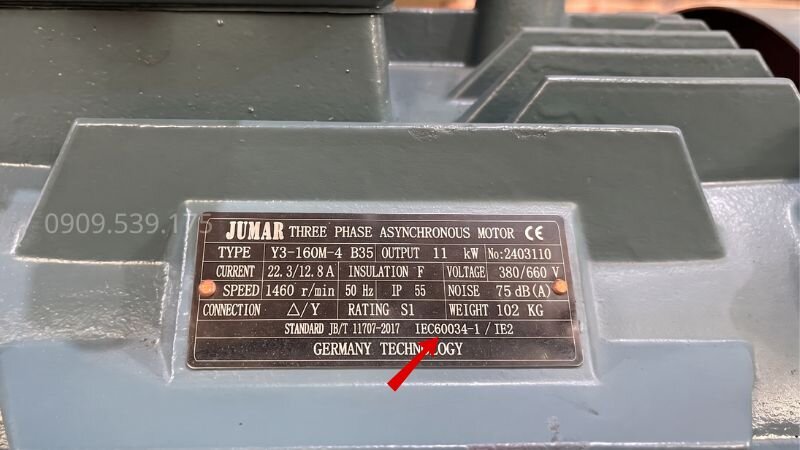

Tiêu chuẩn IEC giúp việc thay thế mặt bích đúng kích thước và dễ lắp đặt
Kiểm tra kiểu lắp đặt trên tem motor
Trên tem nhãn thường có ký hiệu kiểu lắp đặt như:
IM B3: Motor chỉ có chân đế.
IM B5: Motor chỉ có mặt bích.
IM B35: Motor có cả chân đế và mặt bích.

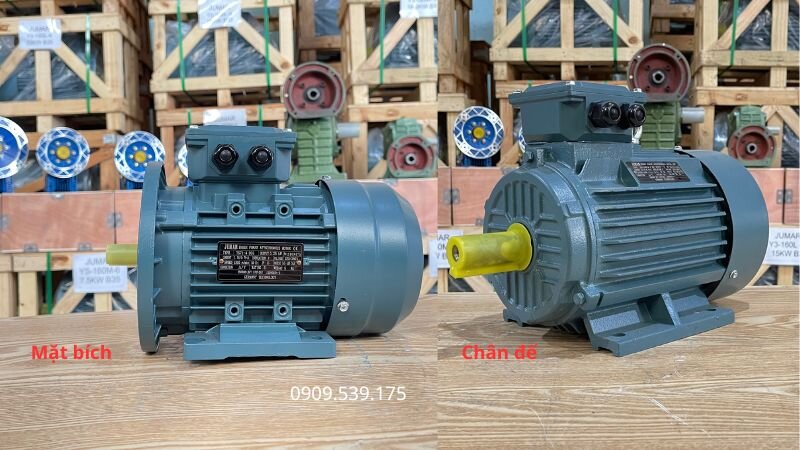

Kiểm tra kiểu lắp đặt trên tem motor B3 hoặc B35
Nếu motor là IM B3 nhưng được thiết kế với nắp trước có thể tháo rời, bạn vẫn có thể lắp thêm mặt bích phù hợp để chuyển sang kiểu B35 hoặc B5.
Kiểm tra kết cấu nắp trước và bu lông
Quan sát phần đầu trục của motor. Nếu nắp trước được cố định bằng các bu lông và có thể tháo rời khỏi thân motor, khả năng cao thiết bị hỗ trợ thay mặt bích. Ngược lại, nếu phần này được đúc liền với vỏ motor thì không nên tự ý tháo hoặc gia công, vì có thể làm lệch tâm trục, ảnh hưởng đến vòng bi và giảm tuổi thọ của động cơ.

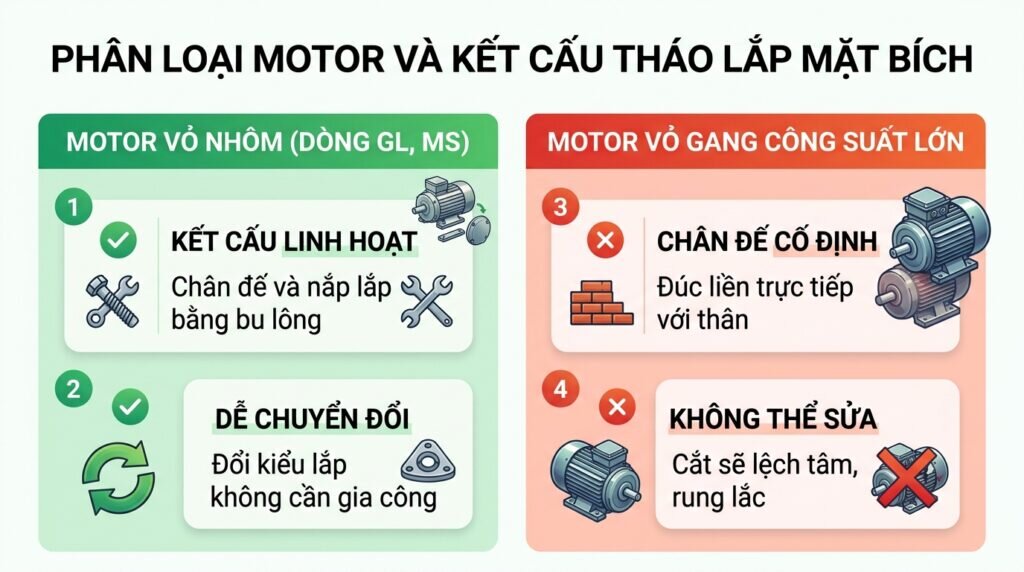

Các loại motor và khả năng tháo lắp mặt bích
Không phải motor nào cũng có thể chuyển đổi từ kiểu chân đế sang mặt bích. Khả năng tháo lắp phụ thuộc vào thiết kế và kết cấu của từng dòng motor. Dưới đây là hai loại motor phổ biến nhất tại Thành Thái Motor:
Motor chân đế có thể tháo lắp mặt bích
Loại này thường có ở các dòng motor vỏ nhôm như GL, MS và nhiều model hiện đại khác. Chân đế và nắp trước được lắp với thân motor bằng bu lông nên có thể tháo rời khi cần. Khi muốn chuyển sang kiểu lắp mặt bích, bạn chỉ cần tháo chân đế hoặc thay nắp trước bằng mặt bích đúng kích thước. Quá trình thực hiện khá đơn giản, không cần gia công hay cắt sửa kết cấu của motor.
Motor chân đế không thể tháo lắp mặt bích
Loại này thường xuất hiện trên các dòng motor vỏ gang hoặc motor công suất lớn có kết cấu đúc liền. Chân đế được đúc chung với thân motor nên không thể tháo rời để thay đổi kiểu lắp đặt. Ngoài ra, nếu nắp trước không được thiết kế để lắp mặt bích thì cũng không thể thay thế bằng mặt bích mới. Việc tự ý cắt, hàn hoặc gia công vỏ motor có thể làm lệch tâm trục, gây rung lắc, hỏng vòng bi và ảnh hưởng đến độ bền cũng như hiệu suất hoạt động của động cơ.

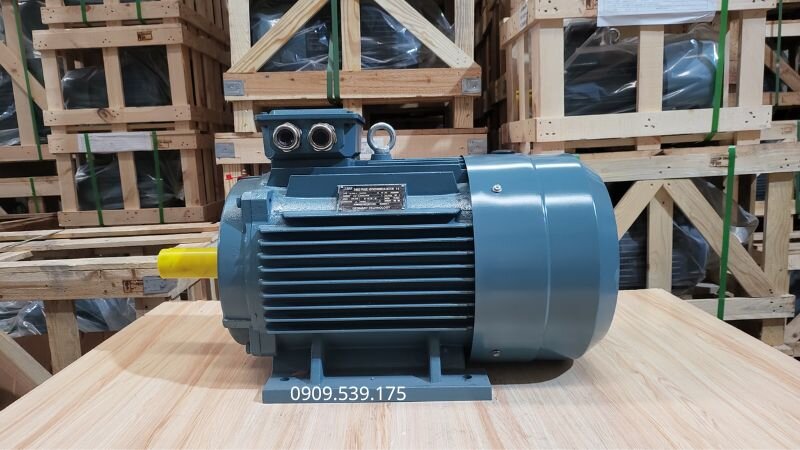

Mỗi dòng motor có kết cấu khác nhau nên khả năng thay mặt bích cũng khác nhau

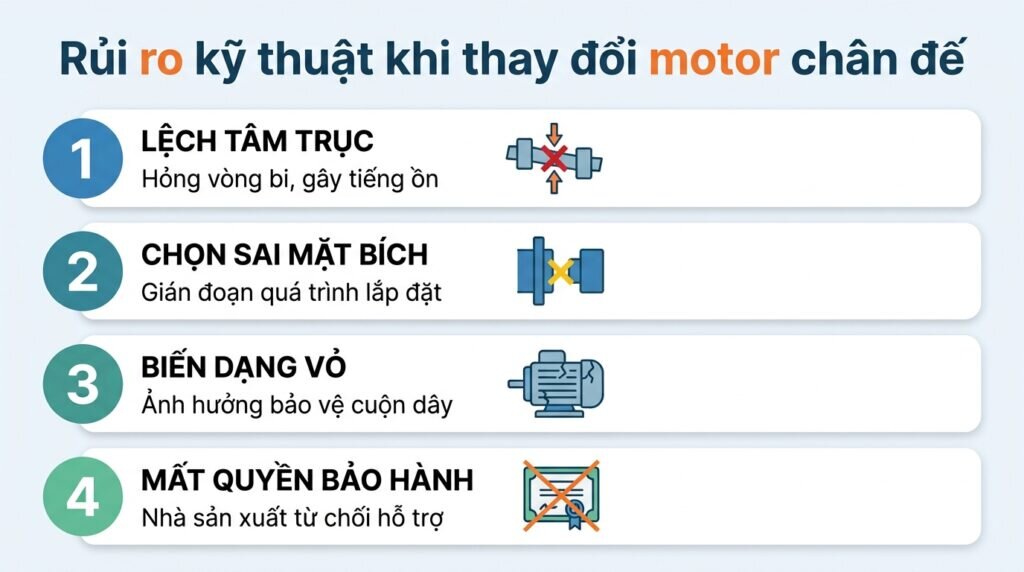

Những rủi ro khi tự ý tháo hoặc thay đổi kết cấu motor
Việc tự ý tháo lắp hoặc cải tạo motor mà không đúng kỹ thuật có thể ảnh hưởng đến khả năng vận hành và làm giảm tuổi thọ của thiết bị. Dưới đây là những rủi ro thường gặp:
Lắp lệch tâm, gây rung và nhanh hỏng vòng bi
Nắp trước của motor là nơi giữ ổ bi và định tâm trục rotor. Nếu lắp mặt bích không đúng vị trí, siết bu lông không đều hoặc sử dụng mặt bích không đạt tiêu chuẩn, trục motor sẽ bị lệch tâm. Khi vận hành, motor dễ bị rung, phát ra tiếng ồn và làm vòng bi nhanh hư hỏng.

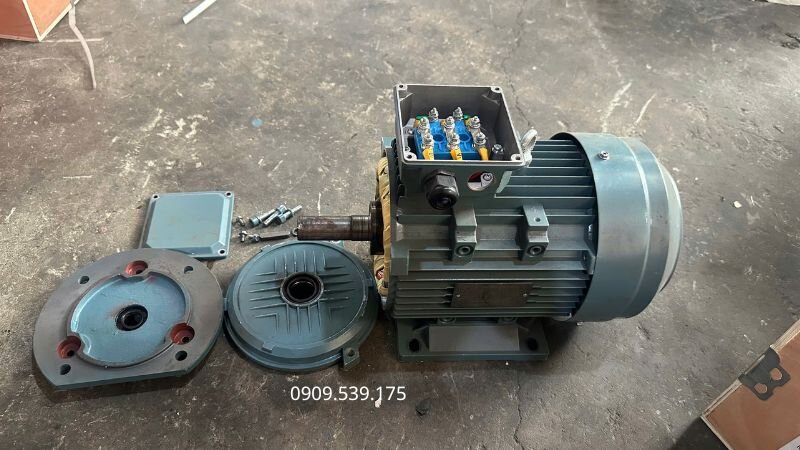

Lắp sai vị trí dễ làm motor rung lắc và hỏng vòng bi
Chọn sai mặt bích, khó lắp với thiết bị
Mỗi loại mặt bích đều có kích thước tiêu chuẩn về đường kính, tâm định vị và vị trí lỗ bu lông. Nếu chọn không đúng kích thước, motor sẽ không thể lắp với hộp giảm tốc (hộp số giảm tốc) hoặc các thiết bị truyền động khác, khiến việc lắp đặt mất nhiều thời gian và phát sinh thêm chi phí.

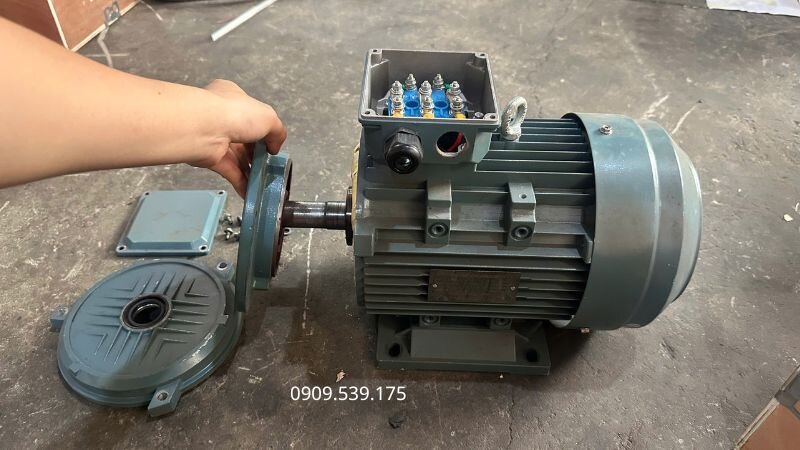

Chọn sai kích thước mặt bích sẽ gây khó khăn khi lắp đặt
Làm hỏng vỏ motor
Việc dùng lực mạnh để tháo nắp trước hoặc tự ý cắt, hàn, gia công vỏ motor có thể làm nứt hoặc biến dạng vỏ nhôm, vỏ gang. Điều này không chỉ ảnh hưởng đến độ bền mà còn làm giảm khả năng bảo vệ cuộn dây trước bụi bẩn, hơi ẩm và các tác động từ môi trường.
Mất bảo hành của nhà sản xuất
Nếu motor vẫn còn trong thời gian bảo hành, việc tự ý tháo rời hoặc thay đổi kết cấu có thể khiến nhà sản xuất hoặc đơn vị cung cấp từ chối bảo hành. Vì vậy, trước khi thực hiện bất kỳ thay đổi nào, bạn nên tham khảo hướng dẫn kỹ thuật hoặc liên hệ đơn vị cung cấp để được tư vấn.

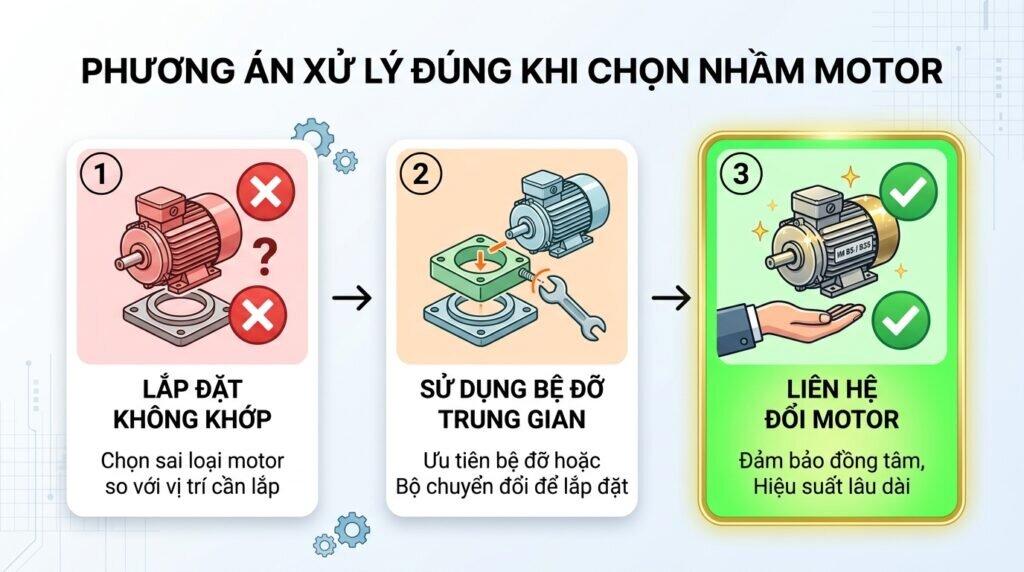

Cách xử lý khi chọn nhầm loại motor
Nếu đã mua motor chân đế nhưng hệ thống lại yêu cầu lắp bằng mặt bích, đừng vội tự ý cải tạo kết cấu của motor. Bạn có thể tham khảo các giải pháp sau để đảm bảo thiết bị vận hành an toàn và ổn định.
Sử dụng bệ đỡ hoặc bộ chuyển đổi phù hợp: Trong một số trường hợp, có thể sử dụng bệ đỡ trung gian hoặc bộ chuyển đổi (adapter) để lắp motor vào hệ thống mà không cần thay đổi kết cấu của động cơ. Giải pháp này giúp tiết kiệm chi phí, đồng thời vẫn đảm bảo khả năng truyền động nếu được thiết kế và lắp đặt đúng kỹ thuật.
Liên hệ nhà cung cấp để chọn đúng loại motor: Nếu motor không hỗ trợ lắp mặt bích hoặc không thể sử dụng bộ chuyển đổi, giải pháp tốt nhất là liên hệ đơn vị cung cấp để đổi sang đúng kiểu lắp đặt như IM B5 hoặc IM B35. Việc sử dụng đúng loại motor ngay từ đầu sẽ giúp quá trình lắp đặt thuận lợi, đảm bảo độ đồng tâm, giảm rung lắc và tăng tuổi thọ cho cả motor lẫn thiết bị truyền động.

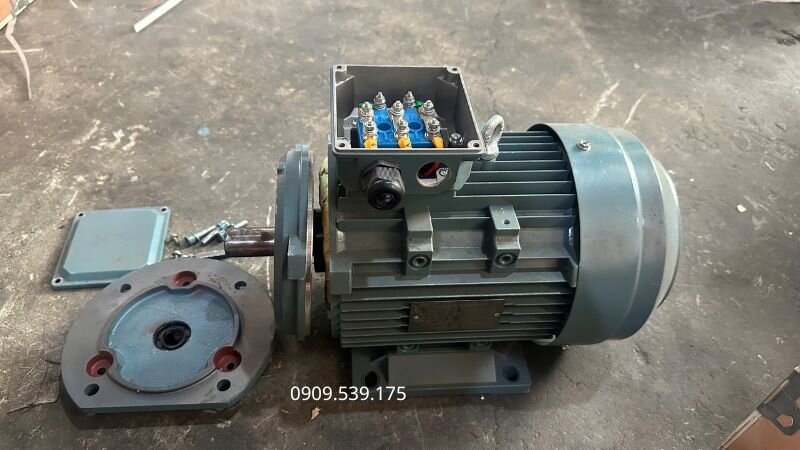

Giải pháp phù hợp khi chọn nhầm motor chân đế hoặc motor mặt bích

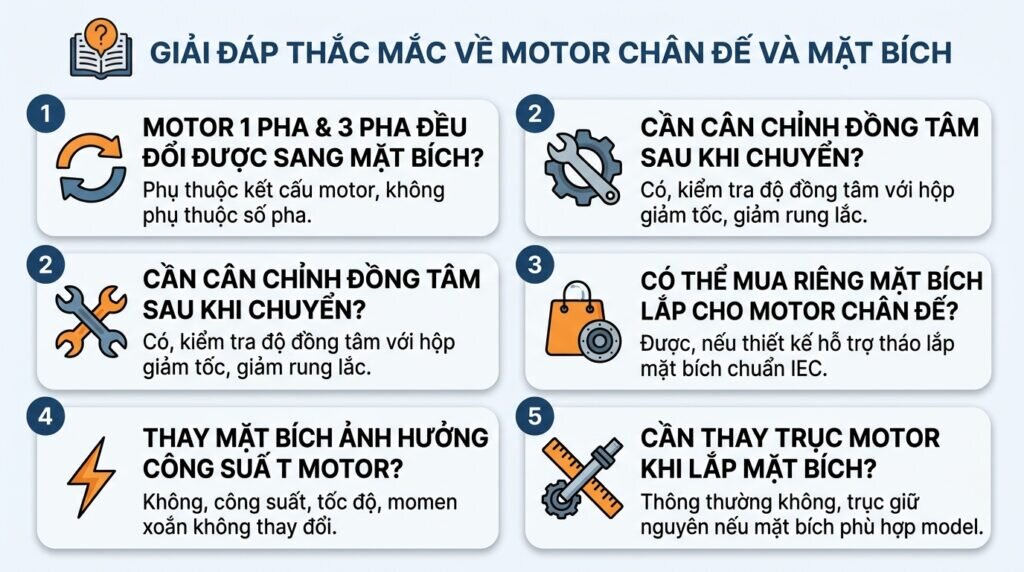

Câu hỏi thường gặp
Motor 1 pha và motor 3 pha đều có thể đổi sang mặt bích không?
Khả năng chuyển đổi không phụ thuộc vào số pha mà phụ thuộc vào kết cấu của từng dòng motor. Cả motor 1 pha và 3 pha đều có loại chuyển đổi được và loại không thể chuyển đổi.
Sau khi chuyển sang motor mặt bích có cần cân chỉnh đồng tâm không?
Có. Sau khi lắp, nên kiểm tra độ đồng tâm giữa motor và hộp giảm tốc hoặc thiết bị truyền động để hạn chế rung lắc, giảm tải lên vòng bi và tăng tuổi thọ hệ thống.
Có thể mua riêng mặt bích để lắp cho motor chân đế không?
Có. Nếu motor hỗ trợ tháo lắp mặt bích theo thiết kế của nhà sản xuất, bạn có thể mua riêng mặt bích đúng kích thước tâm trục, đường kính định vị và tiêu chuẩn IEC để lắp thay thế.
Sau khi thay mặt bích có ảnh hưởng đến công suất motor không?
Không. Việc thay đổi kiểu lắp đặt không làm thay đổi công suất, tốc độ quay hay momen xoắn của motor nếu sử dụng đúng phụ kiện và lắp đặt đúng kỹ thuật.
Có cần thay trục motor khi lắp mặt bích không?
Thông thường không cần. Nếu mặt bích phù hợp với model motor thì trục vẫn giữ nguyên, chỉ thay đổi kiểu lắp đặt bên ngoài.
Kết luận
Tóm lại, việc chuyển đổi từ motor chân đế sang motor mặt bích chỉ thực sự hiệu quả khi thiết bị được thiết kế hỗ trợ thay đổi kiểu lắp. Trước khi thực hiện, bạn cần kiểm tra kỹ cấu tạo, kích thước lắp đặt và khả năng tương thích của từng bộ phận để đảm bảo motor vận hành ổn định sau khi chuyển đổi. Lựa chọn đúng phương án ngay từ đầu sẽ giúp tiết kiệm chi phí, hạn chế phát sinh sự cố và nâng cao độ bền cho toàn bộ hệ thống.
