Hiện tượng motor bị giật điện khi sờ vào vỏ (hay còn gọi là rò rỉ điện ra vỏ) đây là một sự cố vô cùng nguy hiểm trong quá trình vận hành thiết bị công nghiệp lẫn dân dụng. Tình trạng này không chỉ gây hư hỏng hệ thống điện, làm gián đoạn sản xuất mà còn đe dọa trực tiếp đến tính mạng của người sử dụng. Trong bài viết này, các chuyên gia kỹ thuật từ Thành Thái Motor sẽ giúp bạn phân tích chi tiết nguyên nhân dẫn đến tình trạng rò điện, cũng như hướng dẫn các bước kiểm tra và khắc phục chuẩn kỹ thuật, đảm bảo an toàn tuyệt đối.

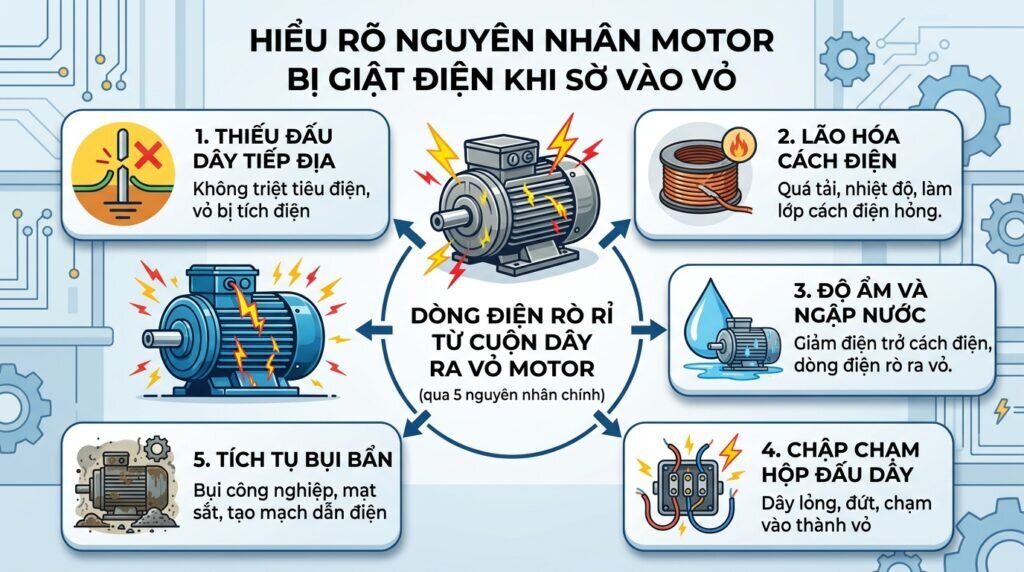

Tại sao motor bị giật điện khi sờ vào vỏ?
Dòng điện vốn dĩ phải chạy khép kín bên trong các cuộn dây đồng. Khi bạn chạm vào vỏ kim loại bên ngoài và có cảm giác tê hoặc bị giật mạnh, điều đó có nghĩa là dòng điện đã thoát ra khỏi quỹ đạo an toàn. Dưới đây là 5 nguyên nhân phổ biến nhất:
Động cơ chưa được đấu dây tiếp địa (nối đất)
Đây là nguyên nhân phổ biến nhất gây ra tai nạn điện giật. Dây tiếp địa có chức năng dẫn truyền dòng điện rò rỉ xuống đất. Khi động cơ không có hệ thống tiếp địa, lớp vỏ gang hoặc nhôm sẽ tích điện. Cơ thể người chạm vào vỏ máy sẽ vô tình tạo thành mạch dẫn điện nối xuống đất, gây ra hiện tượng điện giật.
Lão hóa và hỏng hóc lớp cách điện cuộn dây
Bên trong motor điện (động cơ điện), các sợi dây đồng được phủ một lớp vecni cách điện. Qua thời gian dài sử dụng, đặc biệt là khi motor thường xuyên hoạt động quá tải dẫn đến sinh nhiệt cao, lớp vecni này sẽ bị giòn, nứt nẻ và bong tróc. Khi lớp cách điện mất đi, dây đồng mang điện sẽ tiếp xúc trực tiếp hoặc phóng điện ra lõi thép stator và truyền thẳng ra vỏ ngoài của motor.

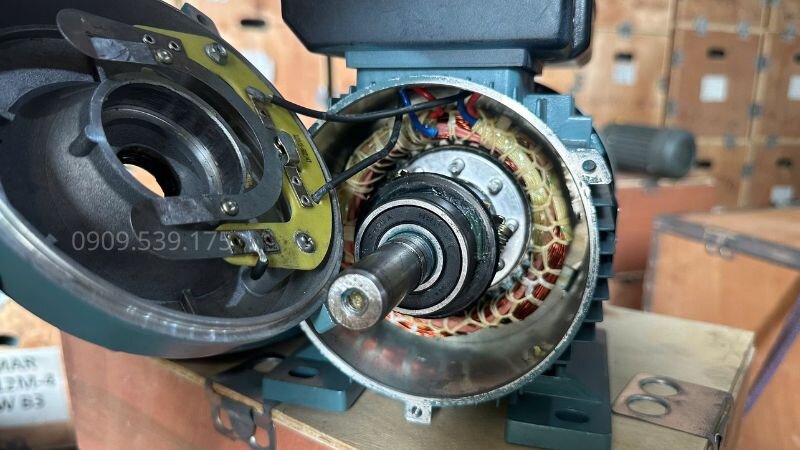

Hỏng lớp cách điện cuộn dây của motor
Môi trường ẩm ướt hoặc motor bị vào nước
Nước là chất dẫn điện cực tốt. Khi motor hoạt động trong môi trường có độ ẩm cao, bị tạt nước, ngập lụt, hoặc để ngoài trời mưa mà không có biện pháp che chắn, hơi ẩm sẽ len lỏi vào bên trong cuộn dây. Điều này làm giảm đáng kể điện trở cách điện, tạo điều kiện cho dòng điện truyền từ cuộn dây ra phần vỏ kim loại.
Hộp đấu dây bị chập chạm
Hộp đấu dây (terminal box) là nơi kết nối nguồn điện bên ngoài với cuộn dây bên trong motor. Nếu các đầu cosse đấu nối bị lỏng lẻo, cầu đấu bị nứt vỡ, hoặc dây dẫn bị xước vỏ do côn trùng cắn, lõi dây điện có thể chạm trực tiếp vào thành của hộp đấu dây. Từ đây, dòng điện sẽ lan truyền ra toàn bộ thân vỏ motor.

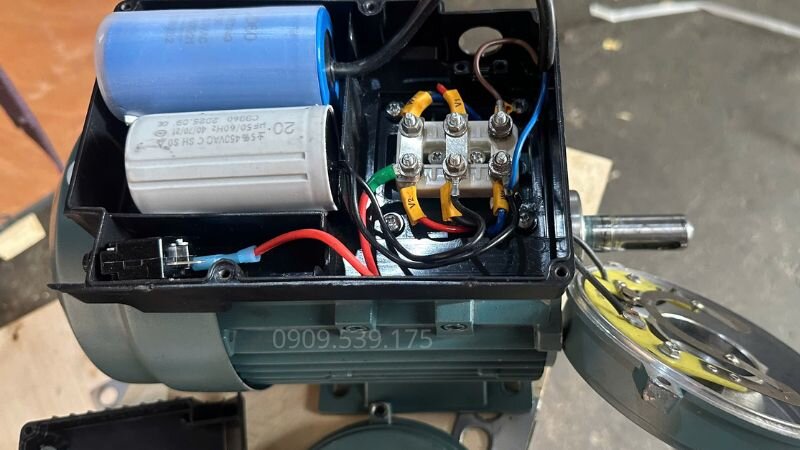

Hộp đấu dây motor điện bị chập chạm
Bám đọng mạt kim loại và bụi bẩn công nghiệp
Tại các xưởng cơ khí hoặc nhà máy sản xuất, bụi bẩn và mạt sắt thường xuyên lơ lửng trong không khí. Lượng bụi này bị hút vào trong motor, tích tụ trên bề mặt cuộn dây. Theo thời gian, chúng tạo thành một lớp dẫn điện nối liền giữa phần có điện và vỏ máy.

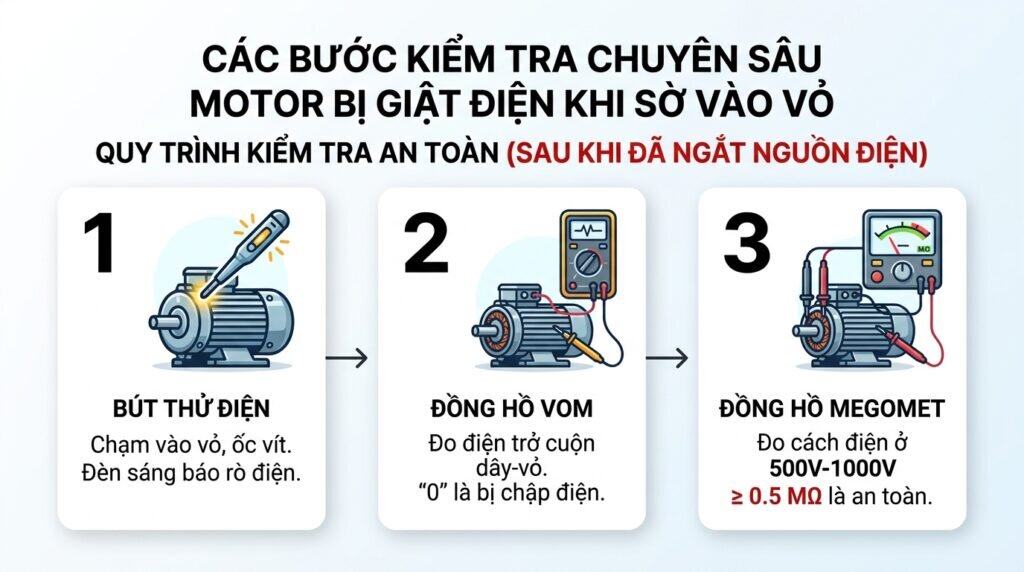

Hướng dẫn 3 cách kiểm tra motor rò điện chuẩn kỹ thuật
Lưu ý an toàn: Trước khi tiến hành tháo lắp hoặc đo đạc chuyên sâu, kỹ thuật viên cần ngắt toàn bộ cầu dao cấp nguồn cho motor và sử dụng thiết bị bảo hộ.
Cách 1: Sử dụng bút thử điện (Kiểm tra nhanh)
Đây là phương pháp đơn giản nhất để phát hiện nhanh motor có bị rò điện hay không khi máy đang được cấp nguồn.
Cách làm: Chạm đầu bút thử điện vào phần vỏ kim loại của motor, ốc vít hoặc hộp đấu dây.
Kết quả: Nếu đèn trong bút thử điện sáng lên, chứng tỏ vỏ motor đang có dòng điện nguy hiểm. Cần lập tức ngắt nguồn điện (cúp aptomat/cầu dao) để kiểm tra sâu hơn.

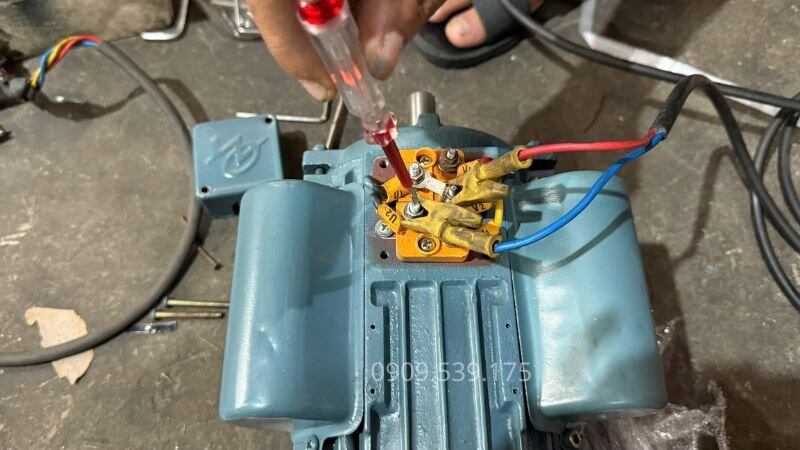

Sử dụng bút thử điện để kiểm tra dòng điện
Cách 2: Sử dụng đồng hồ vạn năng (VOM)
Phương pháp này áp dụng khi motor đã được ngắt hoàn toàn khỏi nguồn điện.
Cách làm: Chuyển đồng hồ VOM về thang đo điện trở (Ohm). Chạm một que đo vào đầu dây đồng trong hộp đấu nối, que còn lại chạm vào phần vỏ kim loại (chọn vị trí không bị sơn để tiếp xúc tốt).
Kết quả: Nếu đồng hồ hiển thị giá trị điện trở bằng 0 hoặc rất thấp, cuộn dây đã bị chạm vỏ rò điện. Nếu đồng hồ không lên kim (hoặc báo OL – vô cực), cuộn dây không bị chạm trực tiếp, nhưng vẫn cần đo bằng thiết bị chuyên dụng hơn.
Cách 3: Sử dụng đồng hồ megomet (Đo điện trở cách điện)
Megomet là thiết bị chuyên dụng để đánh giá chính xác độ suy giảm của lớp cách điện mà đồng hồ VOM thông thường không phát hiện được.
Cách làm: Kẹp một đầu của megomet vào vỏ máy, đầu còn lại nối vào cuộn dây. Phát ra điện áp thử nghiệm (thường là 500V hoặc 1000V) để đo.
Kết quả: Đối với động cơ hạ thế thông thường, điện trở cách điện phải đạt tối thiểu 0.5 Megaohm (MΩ). Tuy nhiên, để an toàn và động cơ hoạt động tốt, con số này nên ở mức vài MΩ trở lên. Nếu giá trị thấp hơn 0.5 MΩ, lớp cách điện đã bị hỏng hoặc ẩm ướt nghiêm trọng.

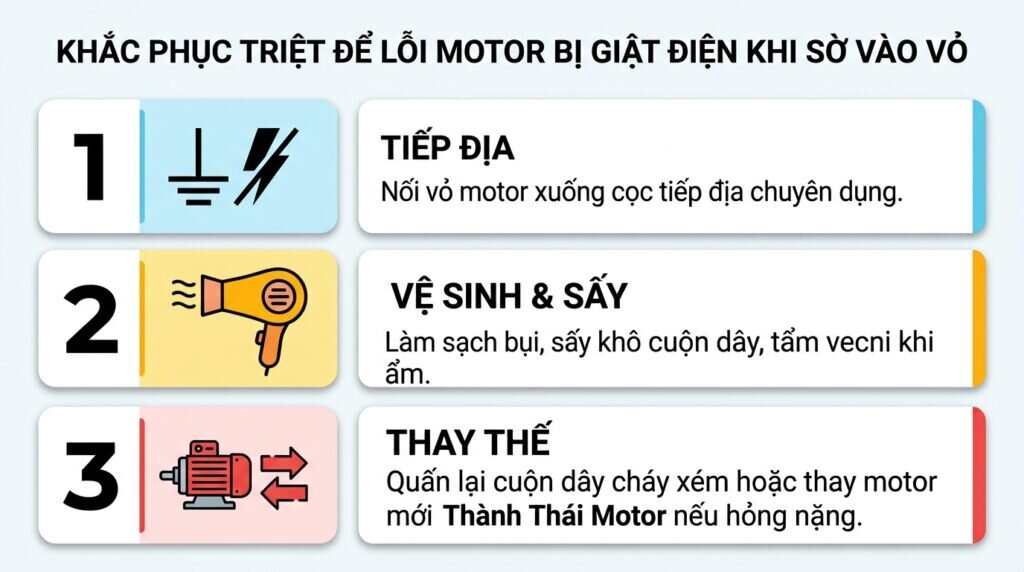

Cách xử lý triệt để tình trạng motor bị giật điện khi sờ vào vỏ
Tùy thuộc vào nguyên nhân được xác định, bạn có thể áp dụng các biện pháp xử lý sau:
Thi công và đấu nối hệ thống tiếp địa đúng chuẩn
Nếu nguyên nhân đơn thuần là thiếu nối đất, bạn cần thi công cọc tiếp địa chuyên dụng. Sau đó, dùng dây cáp đồng nối từ vị trí bu-lông tiếp địa trên vỏ motor (thường có ký hiệu nối đất màu xanh sọc vàng) dẫn thẳng xuống cọc tiếp địa. Điều này đảm bảo mọi dòng điện rò rỉ sẽ bị triệt tiêu ngay lập tức, bảo vệ an toàn cho người chạm vào máy.
Sấy khô và vệ sinh động cơ điện
Nếu đo bằng megomet thấy điện trở cách điện thấp do ẩm ướt hoặc bụi bẩn:
Tháo rời các chi tiết của motor (nếu có chuyên môn).
Dùng máy nén khí xịt sạch mạt kim loại và bụi bẩn bám trên stator, rotor.
Đưa stator vào lò sấy nhiệt hoặc dùng bóng đèn sợi đốt công suất lớn để sấy khô hơi ẩm bên trong cuộn dây cho đến khi đo lại điện trở cách điện đạt chuẩn.
Sau khi sấy khô, có thể tẩm lại một lớp vecni cách điện mới và sấy khô lại để tăng cường tuổi thọ.

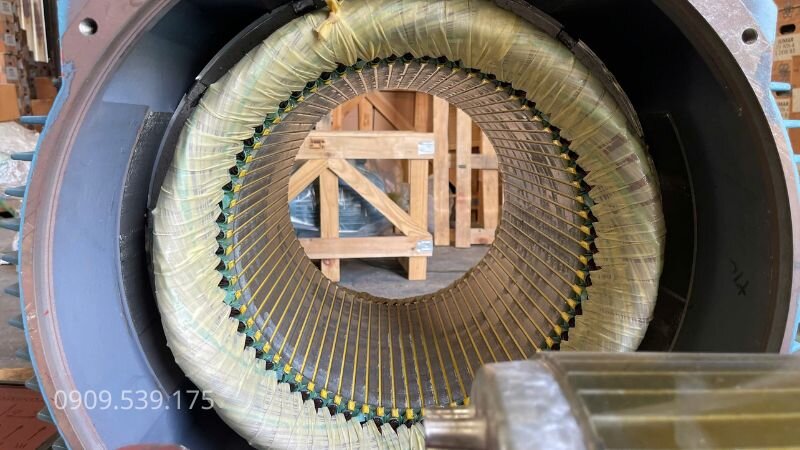

Sấy khô và vệ sinh động cơ điện
Quấn lại cuộn dây hoặc thay thế động cơ mới
Trong trường hợp lớp cách điện bị cháy xém, chập mạch nặng hoặc dây đồng bị đứt gãy bên trong khiến vỏ máy rò điện liên tục, việc sấy khô sẽ không có tác dụng.
Lúc này, bạn cần tháo stator để gửi đến các cơ sở uy tín tiến hành quấn lại cuộn dây đồng mới và phủ vecni cách điện đạt chuẩn. Nếu động cơ đã quá cũ và chi phí sửa chữa cao, việc mua một chiếc motor mới từ Thành Thái Motor sẽ là giải pháp tối ưu và an toàn hơn về lâu dài.

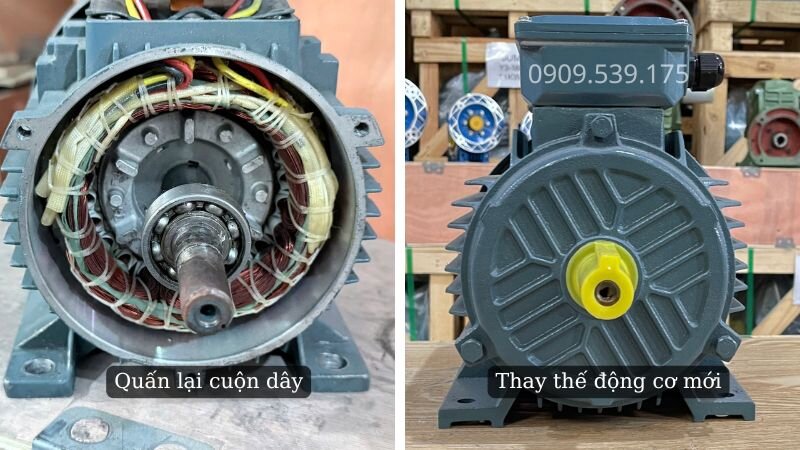

Quấn lại cuộn dây hoặc thay thế động cơ mới nếu bị rò điện

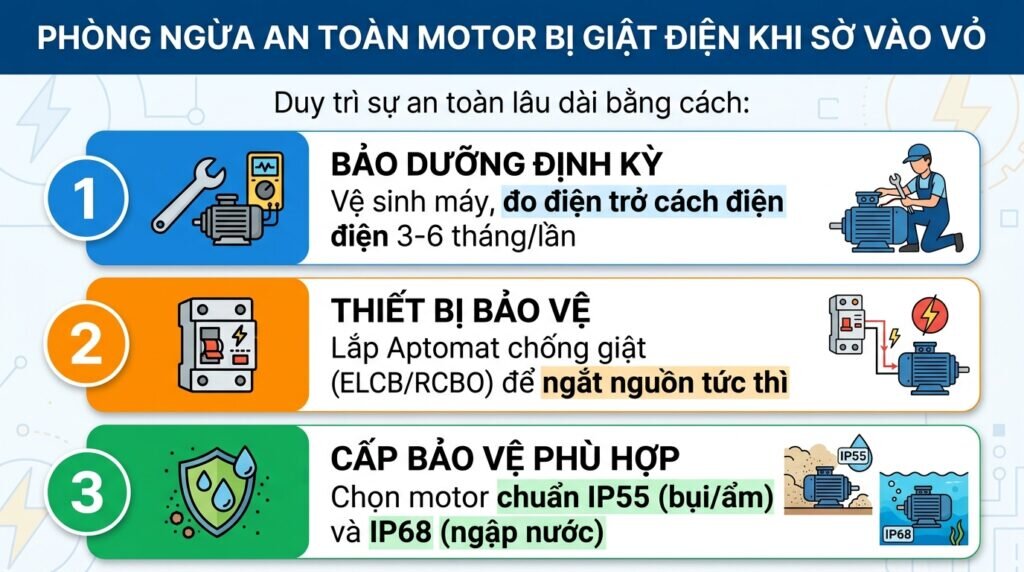

Các biện pháp phòng ngừa rò điện động cơ hiệu quả
Việc áp dụng các biện pháp phòng ngừa sẽ giúp hệ thống máy móc hoạt động ổn định và bảo vệ an toàn cho người sử dụng:
Tuân thủ bảo dưỡng định kỳ
Thường xuyên vệ sinh bụi bẩn ngoài vỏ máy và cánh quạt tản nhiệt để động cơ không bị quá nhiệt. Định kỳ đo điện trở cách điện bằng đồng hồ megomet (3-6 tháng/lần) để sớm phát hiện sự suy giảm của lớp cách điện trước khi xảy ra rò điện.
Sử dụng thiết bị đóng cắt chống giật (ELCB, RCBO)
Lắp đặt thêm Aptomat chống giật (ELCB hoặc RCBO) trên đường dây cấp nguồn cho motor. Những thiết bị này có khả năng cảm biến dòng rò siêu nhạy. Khi có bất kỳ sự cố rò điện nào ra vỏ máy (dù rất nhỏ), aptomat sẽ tự động nhảy, ngắt điện ngay lập tức để bảo vệ con người.
Lựa chọn motor có cấp bảo vệ (IP) phù hợp với môi trường
Tùy vào môi trường làm việc, hãy chọn mua các loại motor có chỉ số bảo vệ IP (Ingress Protection) phù hợp:
Môi trường nhiều bụi bẩn, có tia nước tạt: Nên dùng motor có chuẩn IP55 trở lên.
Môi trường ngập nước, ẩm ướt thường xuyên: Bắt buộc dùng motor thiết kế chuyên dụng với chuẩn IP68.

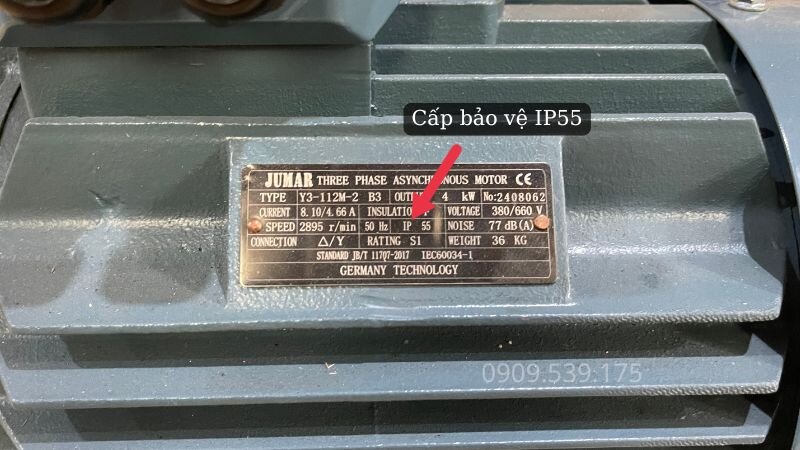

Chọn motor có cấp bảo vệ IP55 cho môi trường nhiều bụi bẩn có tia nước tạt

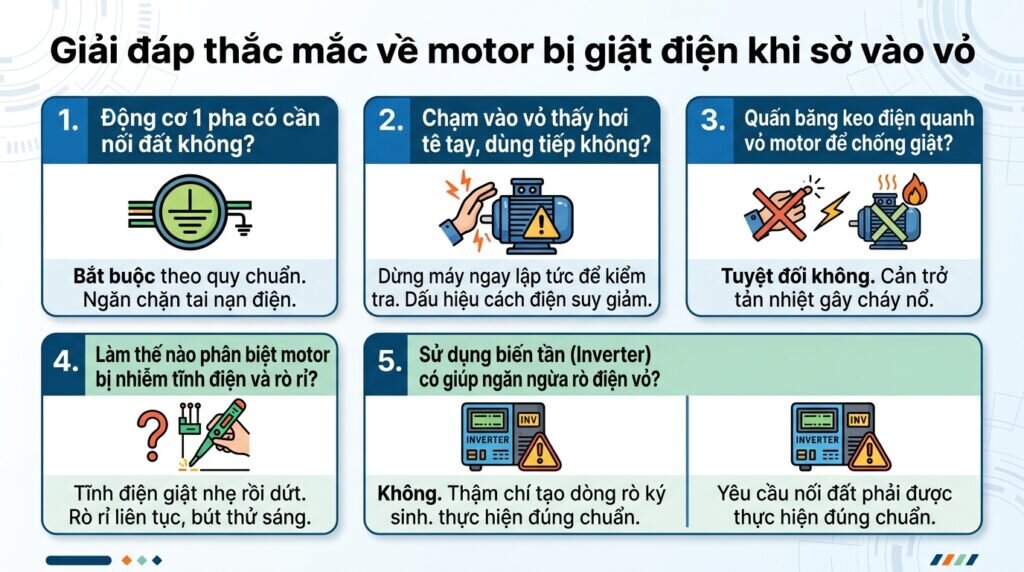

Câu hỏi thường gặp
Động cơ điện 1 pha trong gia đình có cần nối đất không?
Có. Mọi động cơ điện từ 1 pha đến 3 pha đều có nguy cơ rò điện ra vỏ. Nối tiếp địa là quy tắc an toàn bắt buộc để tránh tai nạn điện giật.
Chạm vào vỏ motor thấy hơi tê tay thì có được tiếp tục sử dụng không?
Không. Hiện tượng tê tay là dấu hiệu cảnh báo lớp cách điện đã bắt đầu suy giảm. Kỹ thuật viên cần dừng máy và kiểm tra ngay lập tức để tránh tình trạng rò điện chuyển biến nặng hơn.
Tôi có thể quấn băng keo điện hoặc dùng thảm cao su bọc quanh vỏ motor để chống giật không?
Tuyệt đối không. Việc bọc kín vỏ ngoài bằng băng keo hay cao su sẽ làm mất khả năng tản nhiệt của motor. Khi hoạt động, nhiệt độ tăng cao sẽ làm chảy màng bọc, gây nguy cơ cháy nổ nghiêm trọng hơn. Hơn nữa, điều này không giải quyết được nguyên nhân gốc rễ của việc rò điện. Bạn bắt buộc phải xử lý cách điện bên trong hoặc nối dây tiếp địa.
Làm thế nào để phân biệt motor bị nhiễm tĩnh điện và rò rỉ điện nguy hiểm?
Nếu motor bị nhiễm tĩnh điện (thường do ma sát với không khí hoặc dây curoa), bạn chạm vào sẽ thấy giật nhẹ và dứt ngay lập tức, sau đó chạm lại không bị nữa. Ngược lại, nếu là rò điện từ cuộn dây, bạn sẽ bị giật liên tục, cảm giác tê buốt mạnh và bút thử điện sẽ sáng đèn liên tục khi chạm vào vỏ.
Sử dụng biến tần (Inverter) có giúp ngăn ngừa tình trạng rò điện ra vỏ motor không?
Không. Biến tần chỉ có chức năng điều khiển tốc độ và bảo vệ quá tải, đoản mạch chứ không chống rò điện. Thậm chí, quá trình băm xung điện áp cao của biến tần còn tạo ra dòng rò ký sinh (dòng rò tần số cao) truyền ra vỏ. Do đó, khi dùng biến tần, hệ thống dây nối đất (tiếp địa) cho motor lại càng phải được thi công đúng chuẩn và chặt chẽ hơn.
Kết luận
Hiện tượng motor bị giật điện khi sờ vào vỏ tuyệt đối không được xem nhẹ. Nó xuất phát từ các nguyên nhân cốt lõi như hỏng lớp cách điện, môi trường ẩm ướt, lỗi hộp đấu nối hoặc sự thiếu hụt của hệ thống tiếp địa an toàn. Việc nắm rõ cách kiểm tra bằng bút thử điện, đồng hồ VOM, megomet và áp dụng phương pháp khắc phục kịp thời sẽ giúp bảo vệ hệ thống thiết bị và sự an toàn của chính bạn.
