Khi tháo một motor bị cháy mà chưa kịp đếm số vòng dây cũ, nhiều thợ thường gặp khó khăn khi quấn lại stator đúng thông số. Nếu quấn sai số vòng, motor có thể bị nóng, yếu hoặc chạy không ổn định. Trong trường hợp không có sơ đồ từ nhà sản xuất, việc áp dụng công thức tính số vòng dây quấn stator theo điện áp, công suất và cấu tạo lõi thép là cách hiệu quả để xác định lại thông số và phục hồi khả năng làm việc của motor gần với ban đầu.
Lý do phải biết rõ công thức tính số vòng dây quấn stator trước khi làm
Việc tính toán kỹ lưỡng trước khi bắt tay vào quấn dây là bước tiên quyết để đảm bảo thiết bị sau khi phục hồi đạt được hiệu năng tối ưu và tuổi thọ bền bỉ:

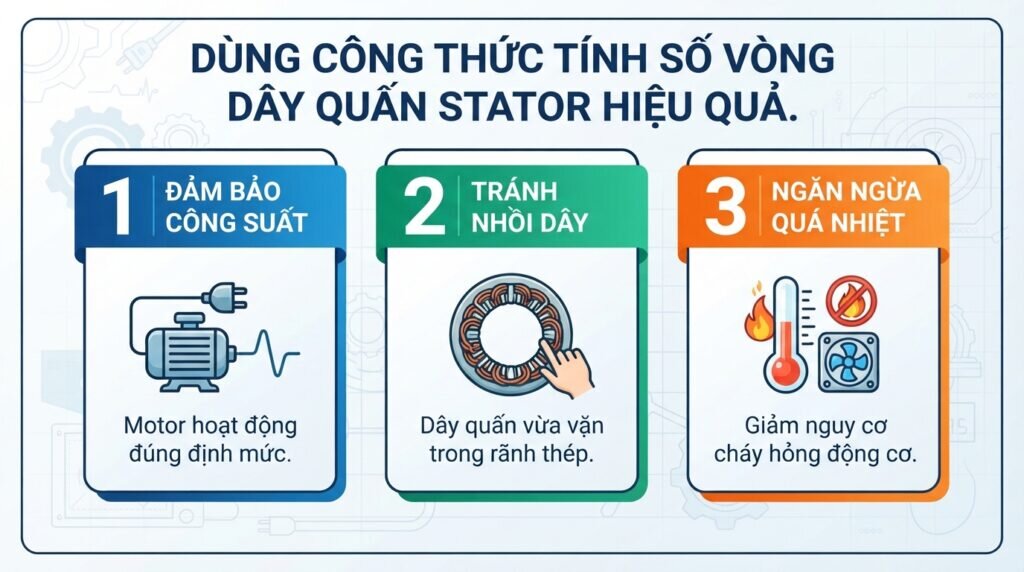

Đảm bảo máy chạy đủ công suất
Số vòng dây quyết định trực tiếp đến từ thông của động cơ. Nếu quấn quá ít, motor sẽ bị yếu, không kéo nổi tải; nếu quấn quá nhiều, tốc độ và mô-men xoắn sẽ bị ảnh hưởng, khiến máy không đạt được công suất định mức như thiết kế ban đầu.
Tránh nhồi không vừa rãnh thép
Mỗi rãnh stator có diện tích giới hạn. Việc tính toán kỹ lưỡng giúp bạn chọn cỡ dây và số vòng phù hợp, đảm bảo cuộn dây sau khi quấn có kích thước gọn gàng, nằm lọt lòng rãnh mà không cần dùng lực nện quá mạnh.
Ngăn motor bị nóng và cháy lại
Sai số trong tính toán dẫn đến mật độ dòng điện không phù hợp, gây tổn hao đồng và sinh nhiệt bất thường. Một quy trình quấn chuẩn dựa trên công thức tính toán sẽ giữ cho motor vận hành mát mẻ, kéo dài tuổi thọ đáng kể.

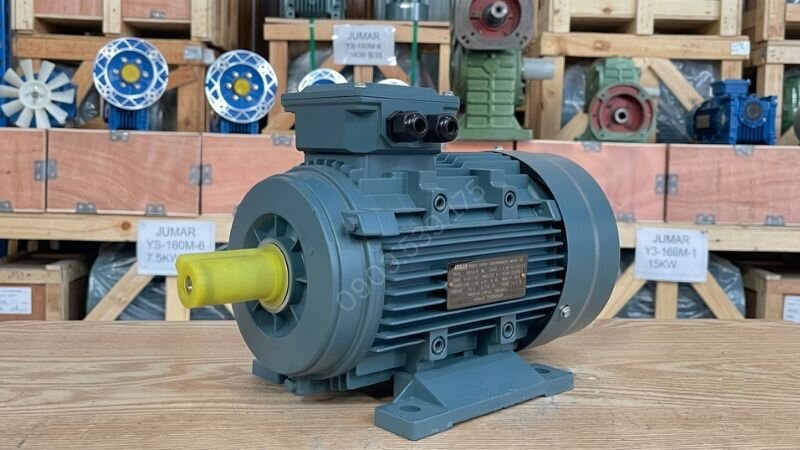

Tính đúng số vòng dây giúp motor vận hành ổn định

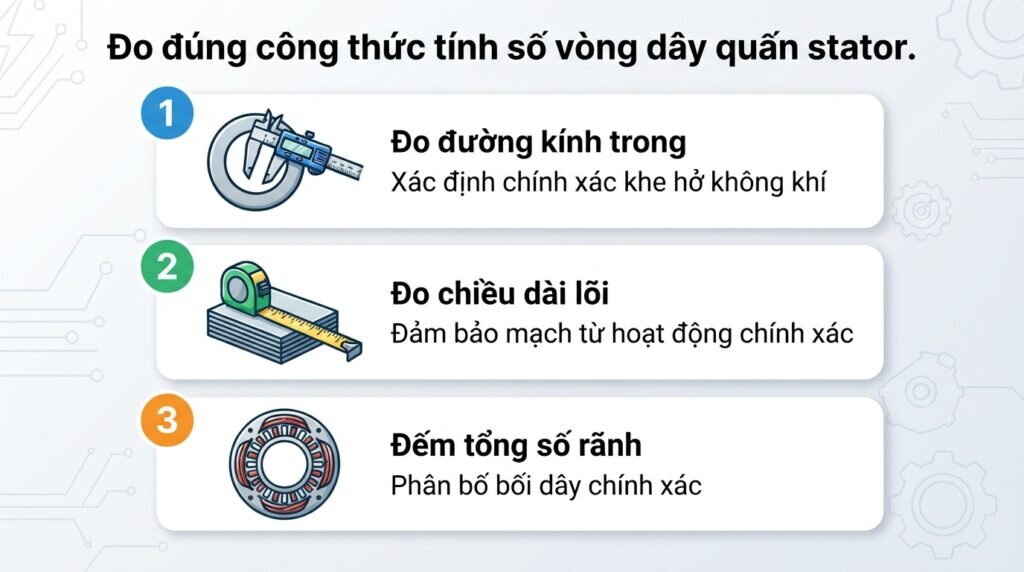

Các thông số kích thước lõi thép cần đo đạc chính xác
Để có kết quả tính toán chính xác nhất, cần thực hiện đo đạc các thông số hình học của lõi thép một cách cẩn thận và tỉ mỉ theo các tiêu chuẩn dưới đây:
Đo đường kính trong lõi thép
Đo chính xác đường kính trong của stator tại vị trí lắp rotor bằng thước kẹp kỹ thuật. Thông số này giúp xác định khe hở không khí giữa stator và rotor, từ đó hỗ trợ tính toán số vòng dây, tiết diện dây quấn và đảm bảo quá trình phục hồi motor đạt đúng thông số kỹ thuật.
Đo chiều dài thực tế lõi thép
Đo chiều dài toàn bộ lõi tôn silic của stator bao gồm cả phần khe hở thông gió nếu có. Kích thước này phản ánh chiều dài làm việc thực tế của mạch từ, giúp tính toán thể tích từ tính và xác định số vòng dây quấn chính xác hơn.
Đếm tổng số rãnh trên stator
Đếm chính xác số rãnh trên lõi thép stator trước khi tính toán quấn dây. Thông số này ảnh hưởng trực tiếp đến cách phân bố bối dây, bước quấn và sơ đồ đấu nối các cực từ, từ đó giúp xác định đúng cấu trúc cuộn dây sau khi tính được số vòng cần quấn.

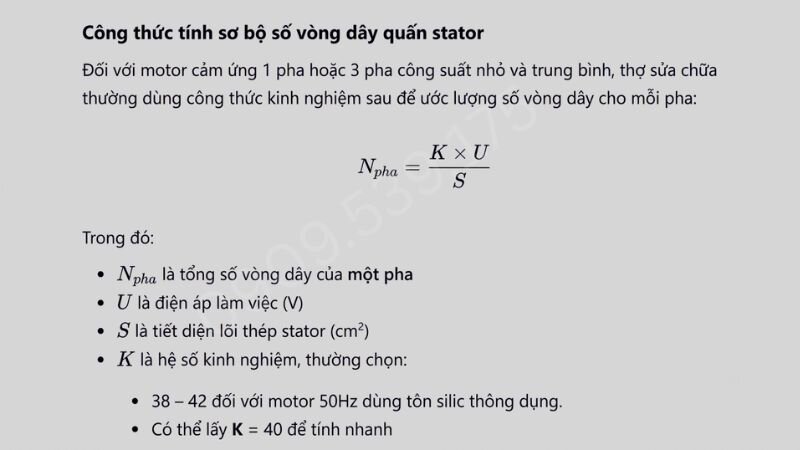

Công thức tính sơ bộ số vòng dây quấn trên stator

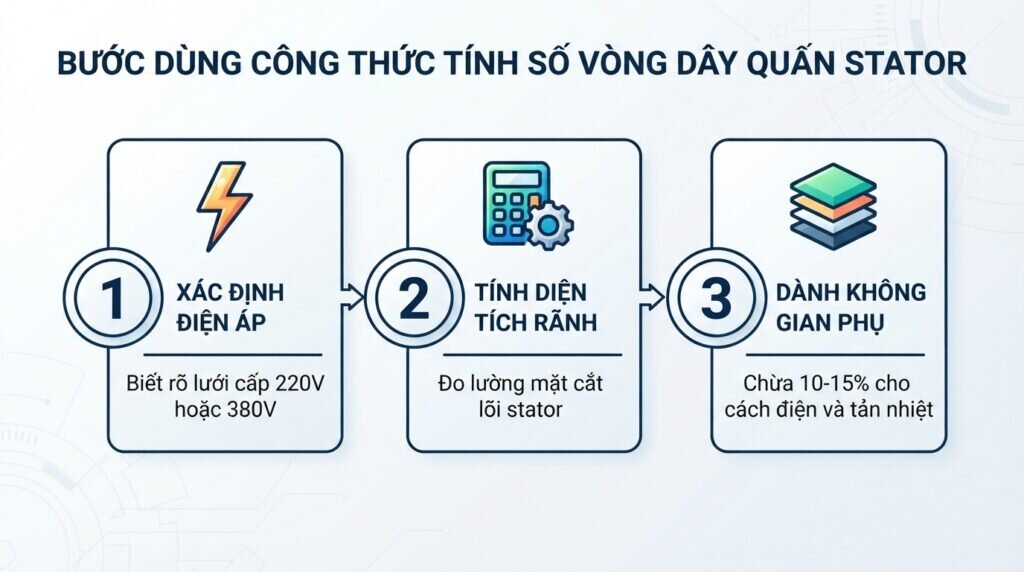

Hướng dẫn cách tính toán số vòng dây cho bối dây cực kỳ đơn giản
Sau khi đã có đầy đủ số đo thực tế, bạn có thể áp dụng các bước tính toán sau đây để xác định chính xác số vòng cần quấn cho mỗi bối dây:
Xác định điện áp lưới cấp vào
Trước khi quấn dây, cần xác định đúng điện áp làm việc của motor như 220V hoặc 380V. Điện áp cao hơn thường yêu cầu số vòng dây nhiều hơn để tạo sức phản điện động phù hợp, giúp motor hoạt động ổn định và hạn chế tình trạng quá dòng khi vận hành.
Tính diện tích mặt cắt của rãnh
Dùng thước đo chính xác chiều rộng và độ sâu của rãnh stator để xác định diện tích chứa dây thực tế. Thông số này giúp tính được không gian còn lại sau khi lót cách điện, từ đó chọn đường kính dây đồng phù hợp với số vòng quấn dự kiến mà không bị quá chật hoặc thiếu chỗ.
Chừa không gian lót giấy cách điện
Khi tính tiết diện dây quấn, nên chừa lại khoảng 10-15% diện tích rãnh cho giấy cách điện và khe hở tản nhiệt. Nếu nhồi dây quá đầy và sát mép thép, cuộn dây dễ bị cọ xát khi motor rung trong lúc vận hành, làm hỏng lớp cách điện và tăng nguy cơ chập điện.

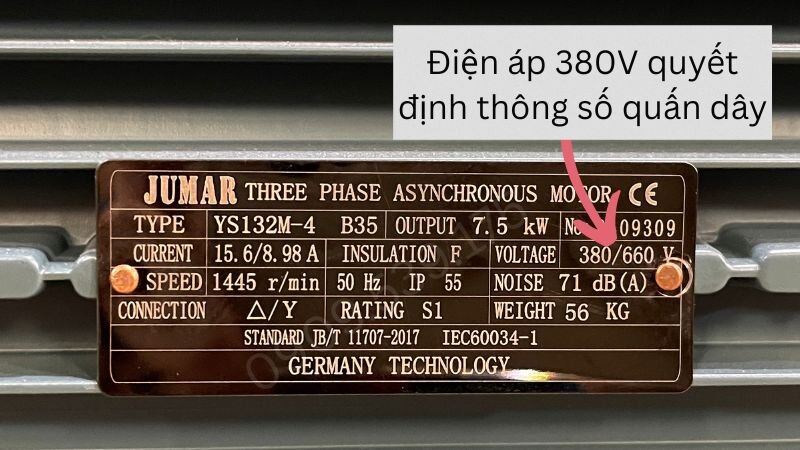

Kiểm tra điện áp cấp vào trước khi phục hồi motor
Những sai lầm lúc quấn dây khiến motor vừa cắm điện đã bốc khói
Dù có công thức tính toán đúng, nhưng trong quá trình thao tác tay, chỉ cần một vài sai sót nhỏ cũng có thể dẫn đến hậu quả nghiêm trọng:
Nhồi nhét quá nhiều dây vào rãnh
Nhiều người cho rằng quấn thêm vòng dây sẽ giúp motor khỏe hơn, nhưng cách làm này thường khiến cuộn dây chật hơn và giảm khả năng tản nhiệt. Khi vận hành liên tục, nhiệt tích tụ dễ làm lớp vecni cách điện bị lão hóa, bong tróc hoặc cháy hỏng sớm.
Cắt giấy lót cách điện quá ngắn
Giấy lót có nhiệm vụ cách điện giữa dây quấn và mép rãnh thép của stator. Nếu cắt quá ngắn hoặc lắp không kín miệng rãnh, cạnh thép sắc có thể làm trầy lớp sơn cách điện của dây đồng, gây chạm vỏ hoặc chập mạch ngay khi motor vừa khởi động.
Kéo căng quá tay làm xước vecni
Việc dùng kìm kéo dây quá mạnh khiến lớp sơn cách điện trên bề mặt dây đồng bị mỏng đi hoặc bong tróc. Chỉ cần một vết xước nhỏ ở vị trí các vòng dây chồng lên nhau, sự cố chập vòng sẽ xảy ra trong thời gian ngắn.

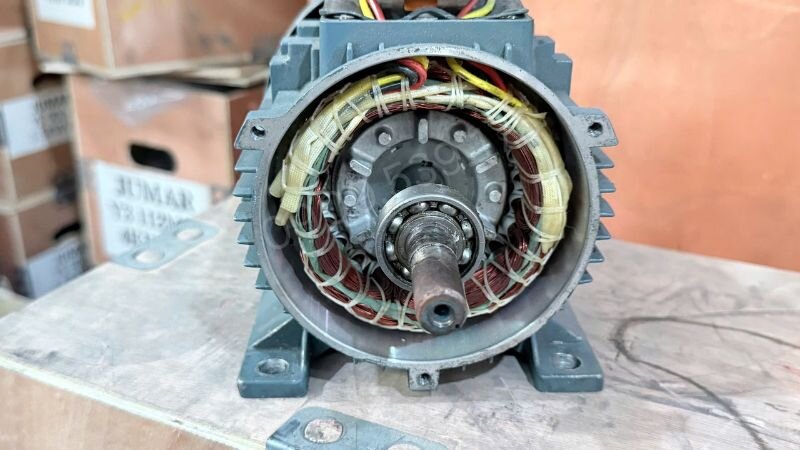

Giấy lót không đủ dài sẽ làm hỏng cách điện cuộn dây

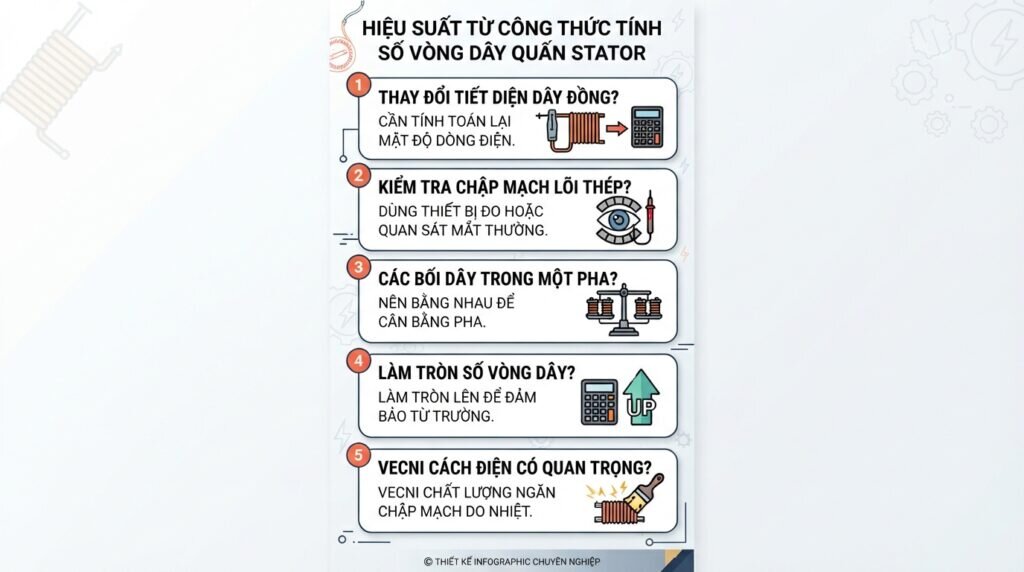

Câu hỏi thường gặp
Có cần thay đổi số vòng dây nếu dùng dây đồng có tiết diện khác không?
Có, bạn cần tính toán lại dựa trên mật độ dòng điện cho phép để đảm bảo tổng tiết diện đồng trong rãnh vẫn nằm trong giới hạn chịu tải.
Làm thế nào để biết lõi thép có bị chập mạch giữa các lá tôn không?
Bạn có thể dùng thiết bị đo cách điện hoặc quan sát bằng mắt thường; nếu các lá thép bị biến dạng, mép rãnh bị hàn dính với nhau thì từ thông sẽ bị rò, gây nóng motor dù quấn dây chuẩn.
Số vòng dây của các bối trong cùng một pha bắt buộc phải bằng nhau không?
Trong thiết kế thông thường, các bối dây trong một pha nên bằng nhau để đảm bảo cân bằng pha. Nếu lệch quá nhiều sẽ gây ra rung động và từ trường không đều.
Khi tính toán, nên lấy số vòng dây làm tròn lên hay làm tròn xuống?
Nên làm tròn lên theo nguyên tắc quấn đủ hoặc dư nhẹ để đảm bảo từ trường ổn định, nhưng cần đảm bảo không vượt quá dung tích rãnh sau khi đã trừ đi giấy cách điện.
Lớp vecni cách điện có quan trọng bằng số vòng dây không?
Cả hai đều quan trọng; số vòng dây giữ cho thông số máy chuẩn, còn lớp vecni chất lượng đảm bảo máy không bị đánh lửa chập mạch trong môi trường nhiệt độ cao.
Kết luận
Áp dụng đúng công thức tính số vòng dây quấn stator giúp xác định lại thông số cuộn dây gần với thiết kế ban đầu, từ đó motor hoạt động ổn định và hạn chế nguy cơ quá nhiệt hoặc chập điện. Khi kết hợp đo đạc chính xác với quy trình quấn dây đúng kỹ thuật, việc sửa chữa motor cháy hỏng sẽ đạt độ tin cậy và an toàn cao hơn trong quá trình sử dụng lâu dài.
