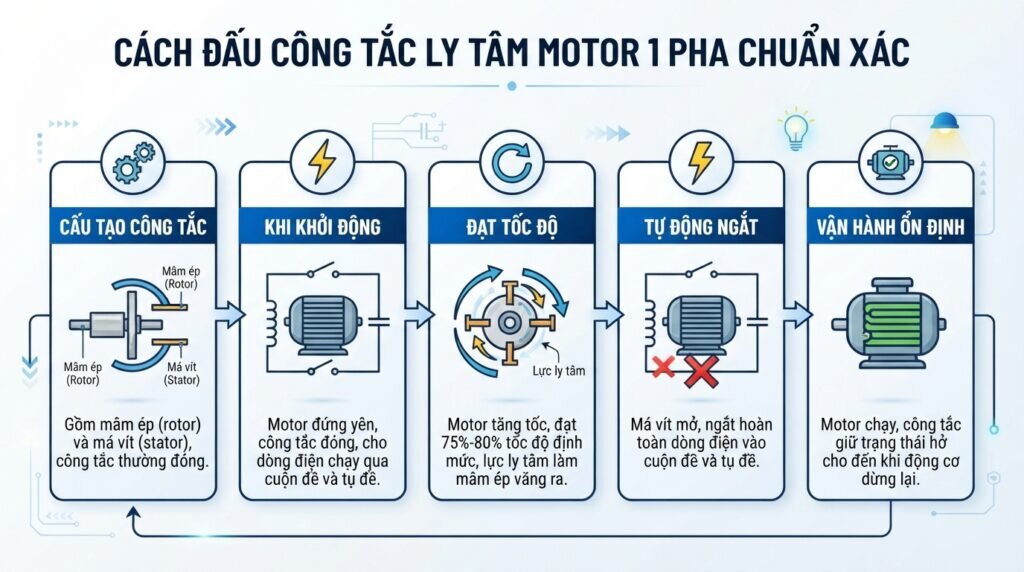

Cách đấu công tắc ly tâm motor 1 pha chuẩn xác.

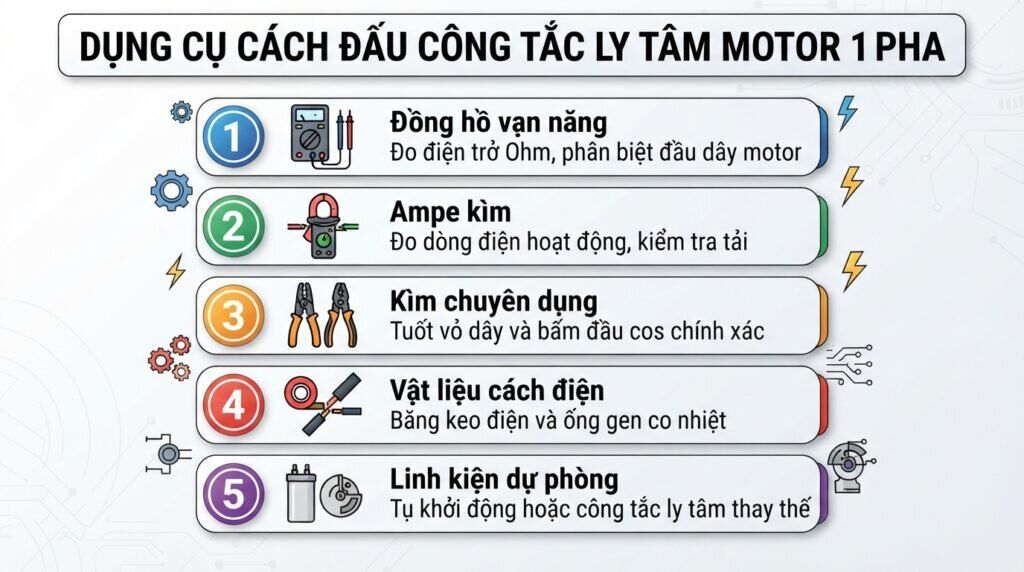

Dụng cụ cách đấu công tắc ly tâm motor 1 pha.

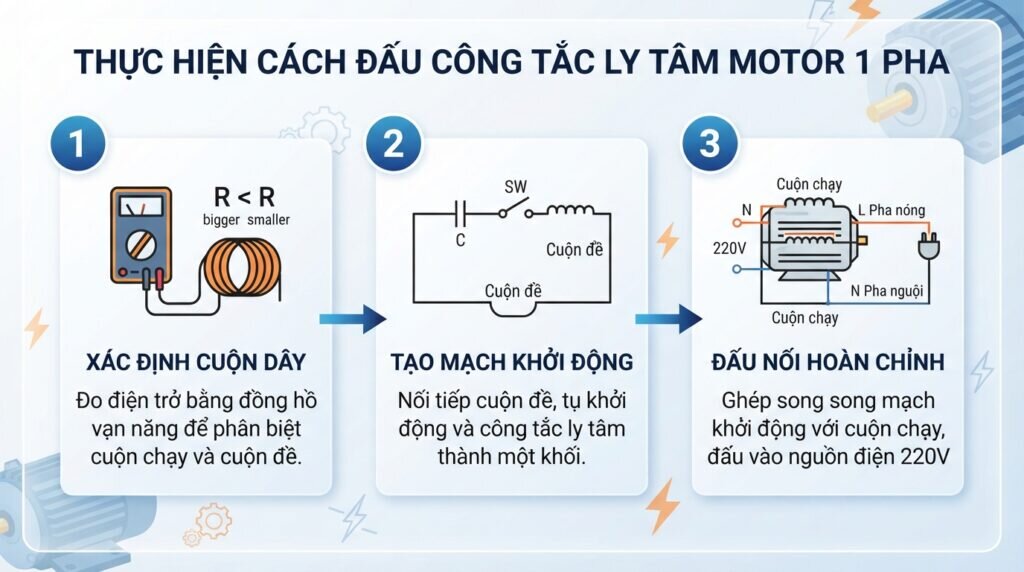

Thực hiện cách đấu công tắc ly tâm motor 1 pha.

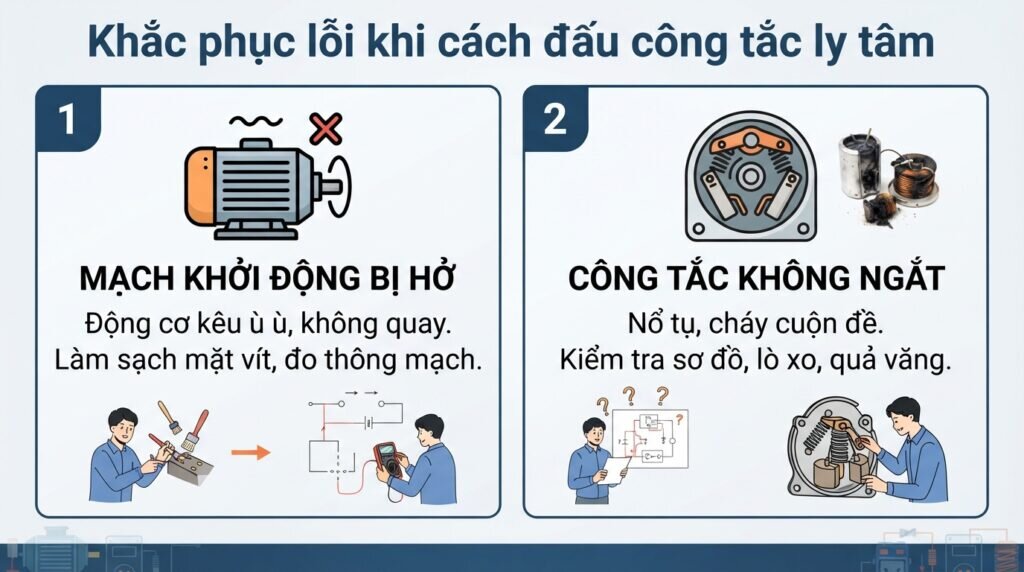

Khắc phục lỗi khi cách đấu công tắc ly tâm.

An toàn khi cách đấu công tắc ly tâm motor.

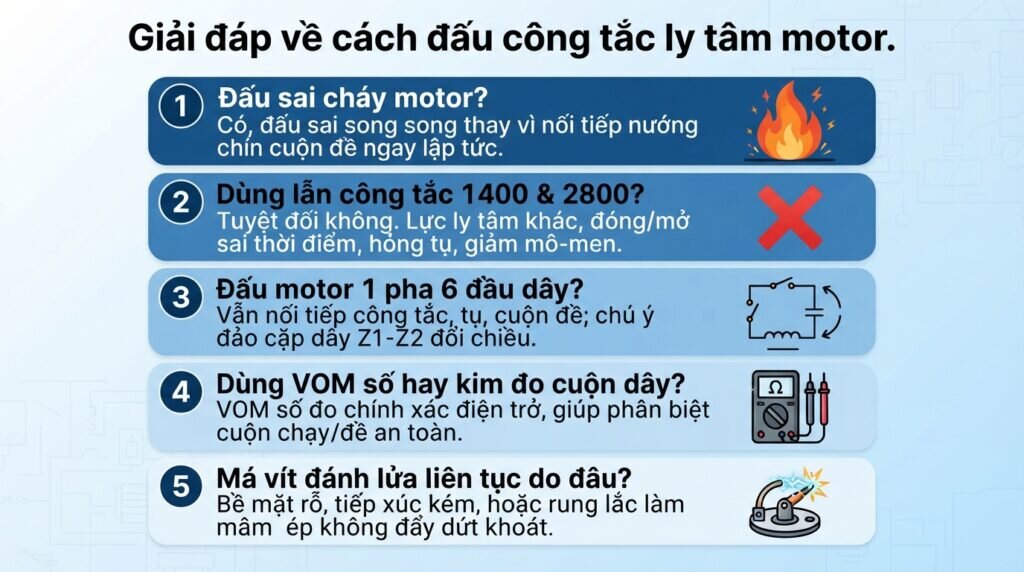

Giải đáp về cách đấu công tắc ly tâm motor.

Công tắc ly tâm là bộ phận quan trọng giúp động cơ điện 1 pha (motor điện 1 pha) khởi động đúng cách và tự ngắt cuộn đề khi motor đạt tốc độ định mức. Nếu đấu sai công tắc ly tâm, động cơ điện (motor điện) có thể không khởi động có thể gây nổ tụ điện hoặc cháy cuộn dây. Trong bài viết này, Thành Thái Motor sẽ hướng dẫn cách đấu công tắc ly tâm motor 1 pha đúng kỹ thuật và những lưu ý quan trọng giúp bạn thực hiện an toàn, chính xác.

Để thực hiện cách đấu công tắc ly tâm motor 1 pha chính xác và không gặp sai sót, người thực hiện cần hiểu rõ bản chất của thiết bị cũng như lý do tại sao các động cơ lại cần đến công tắc này.

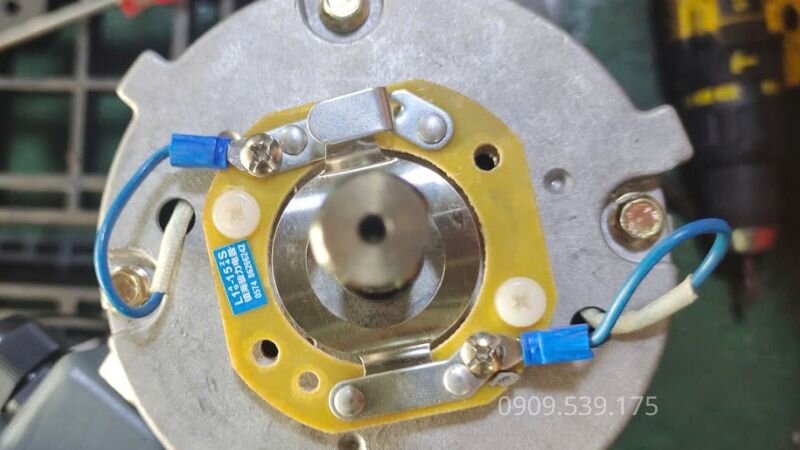

Công tắc ly tâm là một công tắc cơ điện được thiết kế chuyên biệt để gắn bên trong các dòng động cơ điện 1 pha. Cấu tạo của linh kiện này bao gồm một mâm ép gắn trực tiếp lên trục rotor (phần quay) và một bộ má vít tiếp điểm gắn cố định trên nắp stator (phần tĩnh). Công tắc ly tâm có trạng thái tiếp điểm mặc định là thường đóng khi động cơ đang ở trạng thái đứng yên.

Motor 1 pha không thể tự tạo ra từ trường quay để khởi động. Do đó, nó cần một cuộn đề (cuộn khởi động) và một tụ đề để tạo ra góc lệch pha, sinh ra mô-men quay ban đầu. Tuy nhiên, cuộn đề và tụ đề chỉ được thiết kế để làm việc trong thời gian rất ngắn (vài giây). Nếu ngâm điện liên tục, chúng sẽ bị cháy. Lúc này, công tắc ly tâm phát huy tác dụng:

Khi bắt đầu cấp điện (motor đứng yên): Tiếp điểm của công tắc đóng lại, cho phép dòng điện chạy qua cuộn đề và tụ đề để khởi động máy.
Khi motor đạt tốc độ khoảng 75% – 80% tốc độ định mức:Lực ly tâm từ trục quay làm các quả văng bung ra, đẩy mặt vít mở tiếp điểm. Dòng điện qua tụ đề và cuộn đề bị ngắt hoàn toàn. Motor lúc này tiếp tục quay chỉ bằng cuộn chạy (cuộn làm việc).

Để quá trình thực hiện cách đấu công tắc ly tâm motor 1 pha diễn ra thuận lợi, chính xác và an toàn, bạn cần chuẩn bị đầy đủ các dụng cụ sau:

Đồng hồ vạn năng: Thiết bị đo lường bắt buộc dùng để đo điện trở (Ohm), giúp phân biệt chính xác các đầu dây.
Ampe kìm: Sử dụng để đo dòng điện khởi động và dòng điện làm việc định mức sau khi hoàn thiện mạch.
Kìm tuốt dây, kìm bấm cos: Dụng cụ hỗ trợ bóc vỏ cách điện và kết nối các đầu dây điện chắc chắn.
Băng keo điện, ống gen co nhiệt: Vật tư cách điện đảm bảo các mối nối không bị rò rỉ điện ra vỏ động cơ.
Tụ khởi động và công tắc ly tâm thay thế: Chuẩn bị sẵn nếu linh kiện cũ của bạn đã bị hỏng.

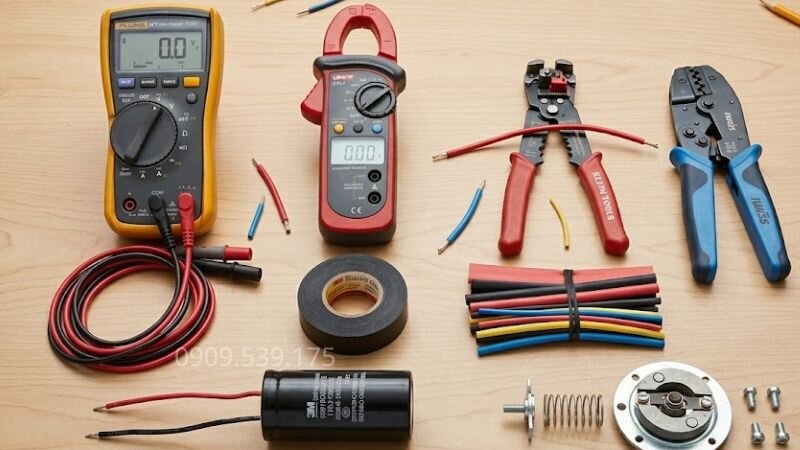

Dụng cụ cần chuẩn bị khi đấu nối công tắc ly tâm

Nguyên tắc cốt lõi của sơ đồ này là: Mạch khởi động (cuộn đề + tụ khởi động + công tắc ly tâm) phải được mắc nối tiếp với nhau, và toàn bộ cụm này sẽ mắc song song với cuộn chạy.

Nếu động cơ của bạn mất hết ký hiệu nhãn mác, bạn sẽ thấy 4 đầu dây thò ra (2 dây cuộn chạy, 2 dây cuộn đề). Việc đấu sai hai cuộn này sẽ làm cháy motor ngay lập tức.

Cuộn chạy (Cuộn làm việc): Cặp dây đo được có giá trị điện trở nhỏ hơn. Cuộn này được quấn bằng dây đồng tiết diện lớn, đảm nhiệm vai trò duy trì lực quay cho cỗ máy.
Cuộn đề (Cuộn khởi động): Cặp dây đo được có giá trị điện trở lớn hơn. Cuộn này quấn bằng dây tiết diện nhỏ, chỉ dùng để tạo mô-men xoắn ban đầu.

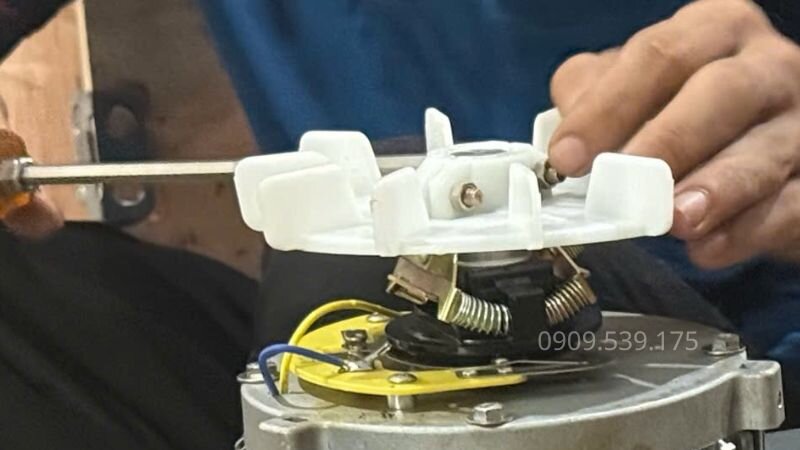

Sau khi đã xác định được các đầu dây, ta tiến hành đấu nối mạch khởi động theo thứ tự nối tiếp như sau:

Lấy 1 đầu dây của Cuộn đề nối vào 1 cực của Tụ khởi động (Tụ ngắt).
Cực còn lại của Tụ khởi động nối vào 1 chân tiếp điểm của công tắc ly tâm.
Chân tiếp điểm còn lại của Công tắc ly tâm sẽ là đầu chờ thứ nhất của mạch khởi động.
Đầu dây thứ 2 của Cuộn đề chính là đầu chờ thứ hai của mạch khởi động.

Lúc này, ta sẽ ghép mạch khởi động vừa tạo ở bước 2 song song với cuộn chạy:

Lấy đầu chờ thứ nhất của mạch khởi động (chân công tắc ly tâm) chụm với 1 đầu dây của Cuộn chạy. Đầu chụm này đấu vào Dây L (Pha nóng) của nguồn điện 220V.
Lấy đầu chờ thứ hai của mạch khởi động (đầu cuộn đề còn lại) chụm với đầu dây còn lại của Cuộn chạy. Đầu chụm này đấu vào Dây N (Pha nguội) của nguồn điện 220V.
Đảo chiều quay (nếu cần): Nếu sau khi đấu, motor quay ngược chiều mong muốn, bạn chỉ cần giữ nguyên cuộn chạy, và đổi chỗ 2 đầu dây của cuộn đề cho nhau là xong.

Ngay cả khi đã làm đúng lý thuyết, các vấn đề phát sinh từ thực tế linh kiện vẫn có thể xảy ra. Dưới đây là các tình huống lỗi phổ biến và cách kiểm tra, xử lý triệt để.

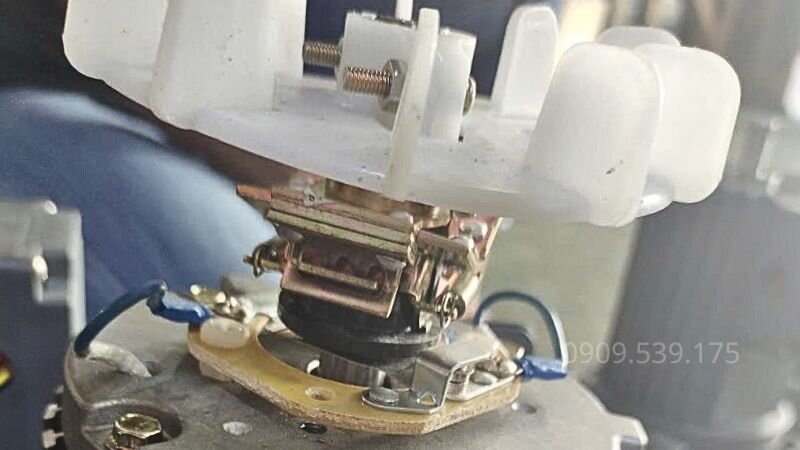

Đây là dấu hiệu đặc trưng cho thấy motor đang được cấp nguồn nhưng mạch khởi động đã bị vô hiệu hóa, khiến từ trường quay không được tạo ra.

Hiện tượng: Cắm điện vào, motor không quay mà chỉ phát ra tiếng ù ù, lấy tay quay nhẹ trục thì motor mới chạy.
Nguyên nhân: Mạch khởi động đang bị hở. Có thể do tiếp điểm (mặt vít) của công tắc ly tâm bị bẩn, rỉ sét không ăn điện; hoặc tụ điện bị hỏng, đứt dây ngầm.
Cách khắc phục: Rút điện, dùng giấy nhám mịn đánh sạch mặt tiếp điểm của công tắc ly tâm. Dùng đồng hồ VOM đo lại độ thông mạch của cụm (Cuộn đề – Tụ – Công tắc) xem có bị đứt quãng ở đâu không.

Đây là hiện tượng mạch khởi động phải ngâm điện liên tục do hệ thống không thể tự động ngắt dòng.

Hiện tượng: Động cơ khởi động bình thường nhưng sau vài giây có tiếng nổ lụp bụp ở tụ điện, tụ nóng ran xì khói, hoặc motor bốc mùi khét.
Nguyên nhân: Công tắc ly tâm không chịu mở tiếp điểm khi máy đã đạt tốc độ (do kẹt lò xo ở quả văng, hoặc mặt vít bị dính chặt/đấu tắt kẹt cứng). Dẫn đến tụ đề và cuộn đề bị ngâm điện 220V liên tục. Ngoài ra, việc bạn đấu nhầm công tắc ly tâm song song với tụ thay vì nối tiếp cũng gây ra lỗi này.
Cách khắc phục: Kiểm tra ngay lại sơ đồ đấu dây. Nếu đấu đúng mạch, cần tháo nắp chụp motor kiểm tra cơ cấu cơ khí của quả văng và lò xo, thay thế mặt vít mới nếu chúng bị dính tiếp điểm (hồ quang điện làm nóng chảy dính vào nhau).

Làm việc với thiết bị điện công nghiệp đòi hỏi sự cẩn trọng tuyệt đối, đặc biệt lưu ý các nguyên tắc sau:

Xả điện tụ điện: Tụ ngắt (tụ khởi động) có thể tích điện với điện áp rất cao ngay cả khi đã rút phích cắm. Trước khi chạm tay vào dây tụ hoặc công tắc, hãy dùng một thanh kim loại có cán cách điện (như tua vít) chạm vào 2 cực của tụ để xả điện.
Ngắt hoàn toàn nguồn điện: Phải rút phích cắm hoặc sập CB (Aptomat) trước khi tháo lắp, đo đạc.
Bọc cách điện kỹ lưỡng: Đặc biệt tại các điểm nối với công tắc ly tâm, motor khi chạy sẽ rung lắc mạnh. Nếu bọc băng keo không kỹ, dây có thể tuột ra chạm vào vỏ gây rò rỉ điện giật. Nên ưu tiên dùng ống gen co nhiệt.
Tiếp địa vỏ motor: Luôn luôn đấu dây nối đất (dây mass) vào vỏ motor để bảo vệ an toàn cho người sử dụng nếu xảy ra sự cố rò điện.

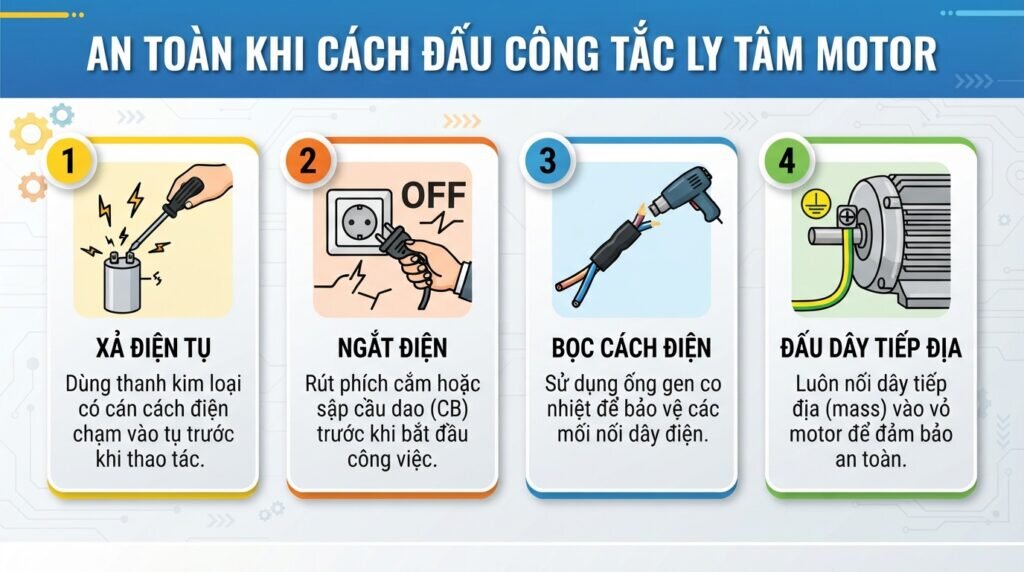

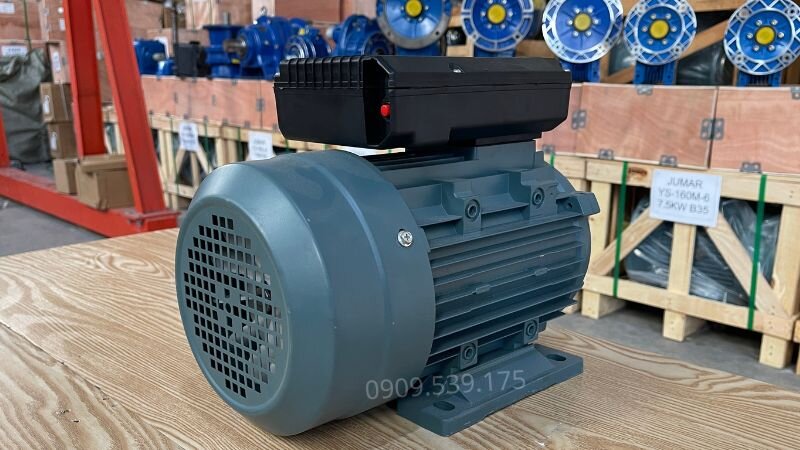

Lưu ý an toàn khi thao tác với motor điện 1 pha

Có. Nếu bạn vô tình đấu song song thay vì nối tiếp, dòng điện cao sẽ nướng chín cuộn đề (vốn có tiết diện dây nhỏ) chỉ trong vòng vài giây.

Tuyệt đối không. Lực ly tâm sinh ra ở tốc độ 2800 vòng/phút lớn hơn rất nhiều. Dùng sai loại sẽ khiến công tắc đóng/mở sai thời điểm, gây hư hỏng tụ hoặc giảm mô-men khởi động.

Loại này thường hỗ trợ đảo chiều quay (thay đổi cực tính cuộn đề). Bạn vẫn tuân thủ nguyên tắc mắc nối tiếp công tắc với tụ và cuộn đề, nhưng chú ý cặp dây Z1-Z2 đảo qua lại trên cầu đấu.

Đồng hồ VOM số cho kết quả đo điện trở chính xác đến từng Ohm, giúp bạn phân biệt cuộn chạy và cuộn đề cực kỳ an toàn, đặc biệt với những motor bị cháy sém một phần.

Do bề mặt lá đồng bị rỗ, tiếp xúc kém, hoặc động cơ hoạt động ở môi trường quá rung lắc khiến mâm ép không đẩy dứt khoát má vít ra xa.

Việc đấu đúng công tắc ly tâm motor 1 pha không chỉ giúp động cơ khởi động ổn định mà còn hạn chế nguy cơ hỏng tụ điện, cháy cuộn đề và kéo dài tuổi thọ thiết bị. Khi thực hiện, hãy luôn kiểm tra đúng đầu dây, đấu nối theo sơ đồ kỹ thuật và đo kiểm trước khi cấp nguồn. Hy vọng những hướng dẫn từ Thành Thái Motor sẽ giúp bạn tự tin đấu công tắc ly tâm motor 1 pha an toàn, chính xác và xử lý hiệu quả các sự cố thường gặp trong quá trình vận hành.
