Việc chọn sai công suất động cơ là nguyên nhân hàng đầu dẫn đến tình trạng motor điện (động cơ điện) bị kẹt tải, quá nhiệt và cháy nổ trong quá trình vận hành. Ngược lại, nếu chọn motor quá lớn sẽ gây lãng phí chi phí đầu tư và điện năng hao phí. Để giải quyết bài toán này, Thành Thái Motor sẽ hướng dẫn bạn cách tính toán lực kéo của motor điện một cách chuẩn xác, đảm bảo hệ thống vận hành êm ái và bền bỉ.

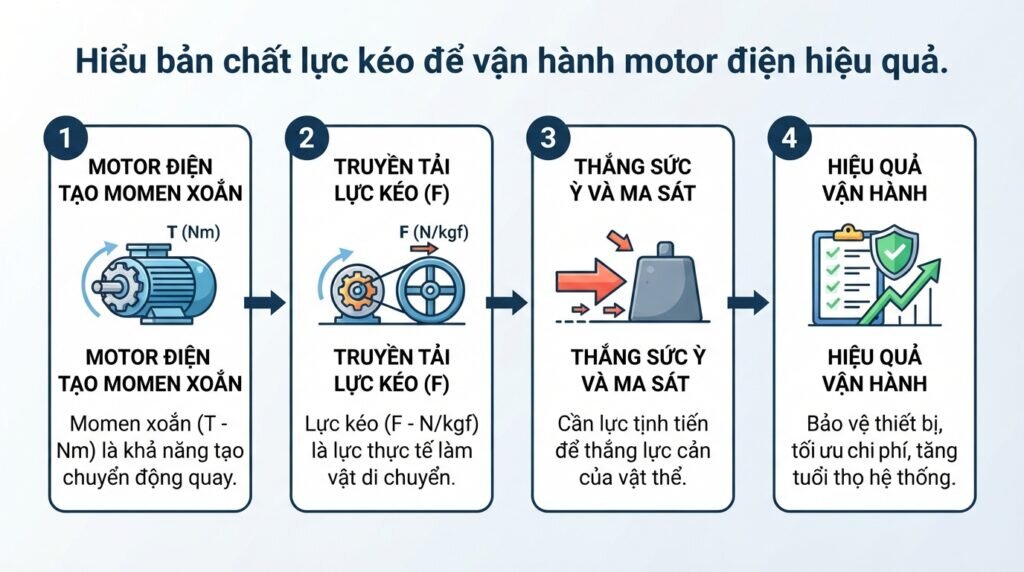

Lực kéo của motor điện là gì?
Trong truyền động cơ khí, để một vật thể (như hàng hóa trên băng tải, cabin thang máy) có thể di chuyển, động cơ cần tạo ra một lực đủ lớn để thắng được sức ỳ của vật thể và lực ma sát. Lực đó chính là lực kéo.
Phân biệt rõ momen xoắn (Torque) và lực kéo (Pulling Force)
Rất nhiều kỹ thuật viên mới thường nhầm lẫn giữa hai khái niệm này. Việc hiểu rõ bản chất vật lý sẽ giúp bạn áp dụng công thức chính xác hơn:
Momen xoắn (Torque – T): Là đại lượng đặc trưng cho khả năng chịu tải hoặc tạo ra chuyển động quay tại vị trí trục của motor. Đơn vị chuẩn là Newton mét (Nm). Momen xoắn càng lớn, động cơ càng khỏe.
Lực kéo (Pulling Force – F): Là lực tịnh tiến thực tế được tạo ra khi chuyển động quay của trục (momen xoắn) được truyền qua một bán kính (ví dụ: bánh xe, rulo băng tải, nhông xích). Đơn vị chuẩn là Newton (N) hoặc Kilogam lực (kgf).
Ý nghĩa của việc xác định đúng lực kéo trong công nghiệp
Xác định chính xác lực kéo mang lại ba lợi ích chính cho các nhà máy và xưởng sản xuất:
Bảo vệ thiết bị: Ngăn ngừa tình trạng mô tơ điện bị quá tải, gây cháy cuộn dây đồng bên trong.
Tối ưu chi phí: Giúp bạn mua đúng loại động cơ có công suất vừa vặn, không lãng phí tiền bạc cho những motor quá cỡ không cần thiết.
Tăng tuổi thọ hệ thống: Khi lực kéo được phân bổ đồng đều và phù hợp với tải trọng, các chi tiết cơ khí như bạc đạn, dây curoa, nhông xích sẽ ít bị hao mòn hơn.

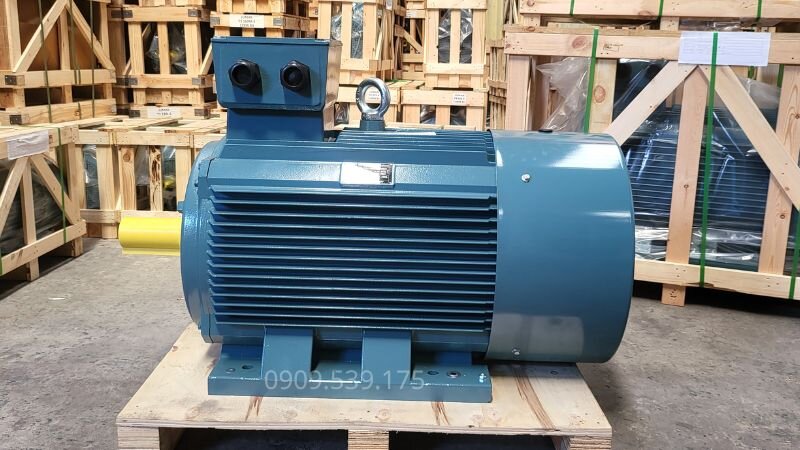

Chọn đúng lực kéo giúp bảo vệ động cơ điện chống quá tải

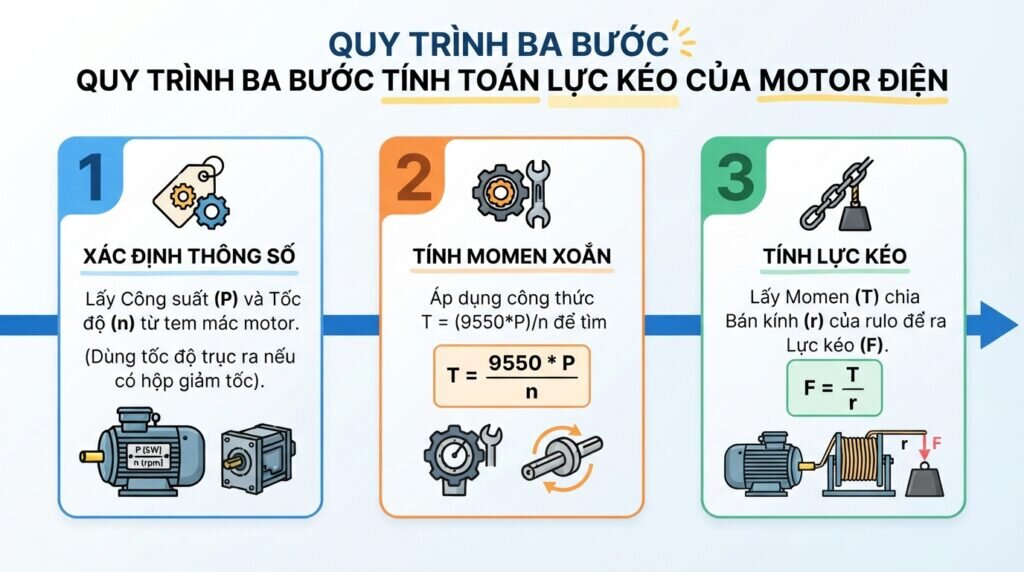

3 Bước tính toán lực kéo của motor điện chuẩn kỹ thuật
Để biết động cơ điện của bạn có thể kéo được bao nhiêu kg, hãy thực hiện lần lượt 3 bước tính toán tiêu chuẩn sau đây:
Bước 1: Xác định công suất và tốc độ của động cơ
Trước khi tính toán, bạn cần đọc tem mác của motor (Nameplate) để lấy hai thông số quan trọng nhất:
Công suất động cơ (P): Thường được ghi bằng Kilowatt (kW) hoặc Mã lực (HP). (Lưu ý: 1Hp ≈ 0.75kW).
Tốc độ vòng quay (n): Số vòng quay của trục đầu ra trong một phút (vòng/phút – RPM).
Lưu ý quan trọng: Nếu hệ thống của bạn có sử dụng hộp giảm tốc (hộp số giảm tốc), tốc độ n phải là tốc độ tại trục ra của hộp giảm tốc, không phải tốc độ định mức của motor điện.

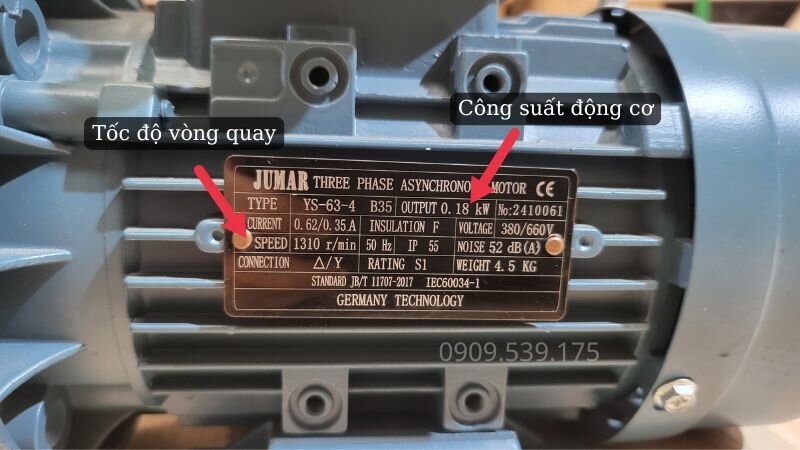

Xác định công suất và tốc độ của động cơ điện
Bước 2: Công thức tính Momen xoắn đầu ra
Từ công suất và tốc độ quay, ta tính được Momen xoắn tại trục motor dựa trên công thức cơ bản trong ngành điện cơ:
T = (9550*P)/n
Trong đó:
T: Momen xoắn sinh ra tại trục (Nm)
P: Công suất của motor (kW)
n: Tốc độ quay của motor (rpm)
9550: Hằng số quy đổi chuẩn

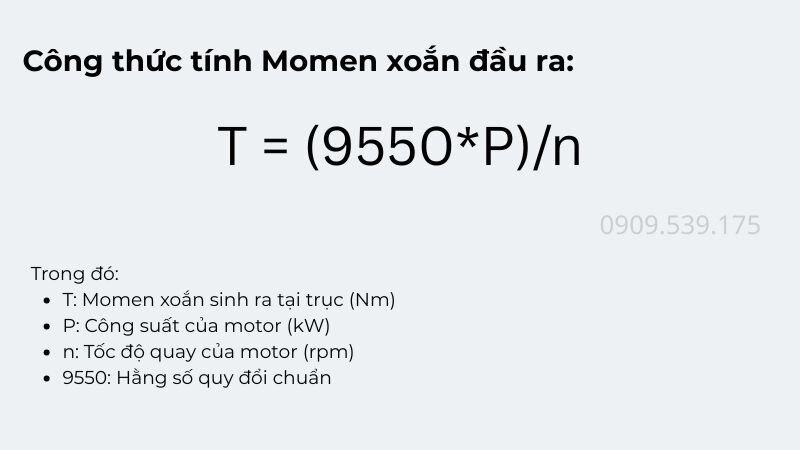

Công thức tính momen xoắn đầu ra tại trục motor
Bước 3: Chuyển đổi Momen xoắn thành Lực kéo thẳng
Để biết hệ thống kéo được bao nhiêu kg, ta cần chia momen xoắn cho kích thước của bộ phận kéo tải (như bán kính rulo, bán kính tang cuốn).
F = T/r
Trong đó:
F: Lực kéo tịnh tiến (N)
T: Momen xoắn (Nm)
r: Bán kính của rulo băng tải hoặc tang tời (mét).
(Để ước tính nhanh khối lượng tải trọng có thể nâng thẳng đứng tính bằng kg, bạn có thể lấy lực $F$ chia cho gia tốc trọng trường g ≈ 9.81)

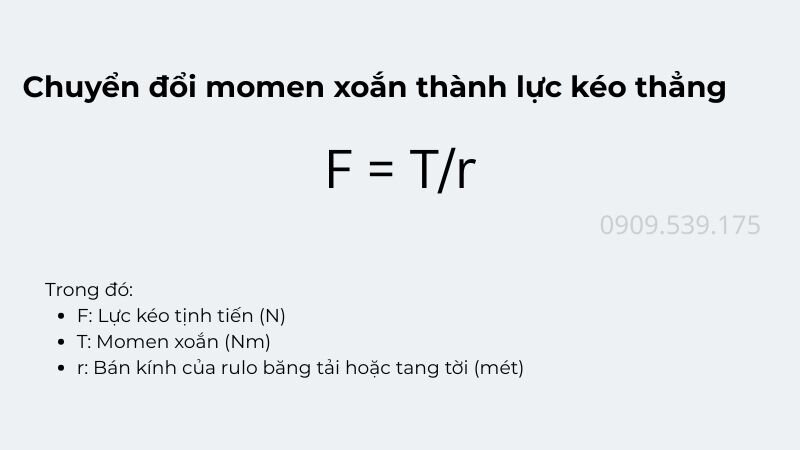

Chuyển đổi momen xoắn thành lực kéo thẳng

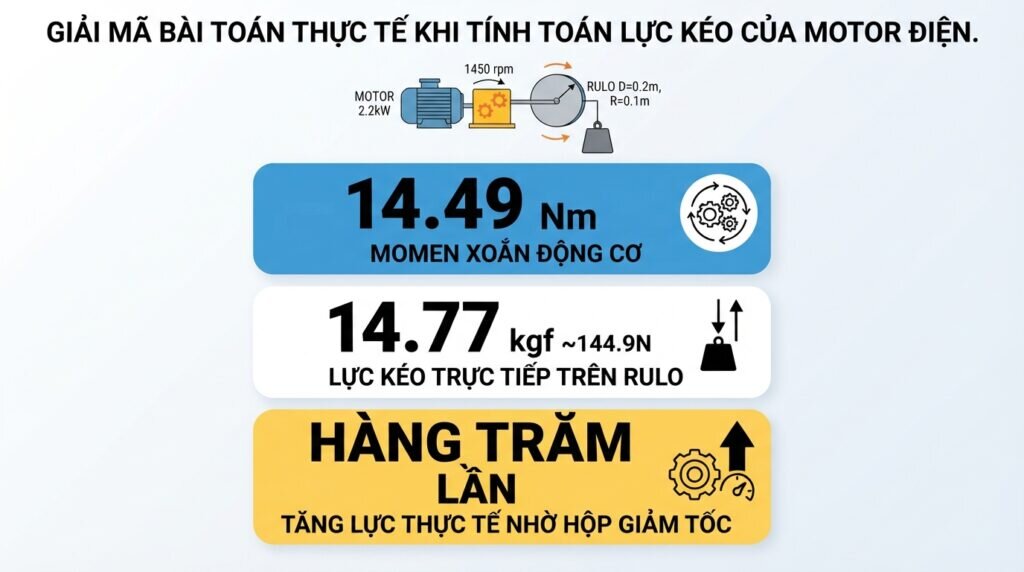

Bài toán thực tế: Tính lực kéo cho hệ thống băng tải
Để dễ hình dung, hãy cùng Thành Thái Motor giải một bài toán thực tế: Bạn có một motor điện 3 pha công suất 2.2kW, tốc độ quay 1450 vòng/phút. Motor này được gắn trực tiếp vào một rulo băng tải có đường kính 0.2 mét (suy ra bán kính R = 0.1m). Hỏi hệ thống này tạo ra lực kéo là bao nhiêu?
Giải đáp:
Tính Momen xoắn:
T = (9550*2.2)/1450 = 14.49Nm
Tính Lực kéo:
F = 14.49/0.1 = 144.9N
Quy đổi sang kgf:
144.9/9.81 ≈ 14.77kgf
Như vậy, nếu gắn trực tiếp, motor này chỉ kéo được một lực khoảng 14.77 kg. Đây là một con số rất nhỏ trong công nghiệp. Đó là lý do trong thực tế, chúng ta bắt buộc phải sử dụng thêm hộp số giảm tốc để làm giảm tốc độ n, từ đó khuếch đại Momen xoắn T và Lực kéo F lên hàng chục, hàng trăm lần.

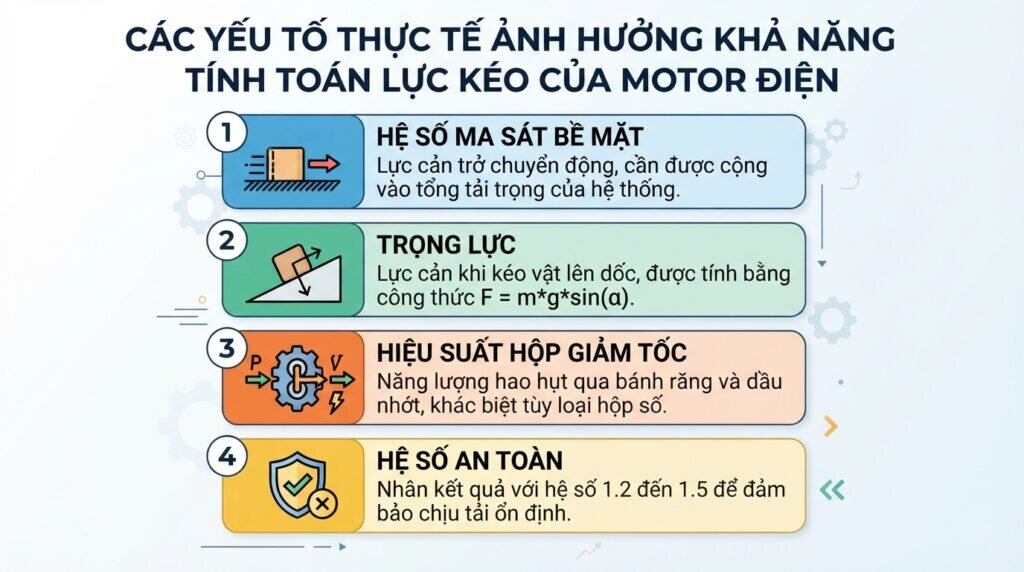

4 Yếu tố thực tế làm suy giảm lực kéo của motor
Công thức tính toán lực kéo của motor điện theo toán học luôn cho ra kết quả lý tưởng. Tuy nhiên, trong môi trường sản xuất thực tế, lực kéo của motor sẽ bị tiêu hao bởi 4 yếu tố sau:
Hệ số ma sát của bề mặt truyền động
Khi băng tải hoặc xe goòng trượt trên một bề mặt, lực ma sát sẽ chống lại lực kéo của motor. Hệ số ma sát (μ) phụ thuộc vào vật liệu tiếp xúc (ví dụ: thép trượt trên thép sẽ nặng hơn rất nhiều so với việc dùng con lăn bạc đạn). Bạn luôn phải cộng thêm lực ma sát này vào tổng tải trọng yêu cầu.
Tác động của trọng lực (khi kéo vật lên dốc)
Nếu hệ thống của bạn là tời nâng thẳng đứng hoặc băng tải nghiêng, motor không chỉ thắng lực ma sát mà còn phải thắng được thành phần trọng lực của vật thể. Góc nghiêng (α) càng lớn, lực kéo yêu cầu càng cao.

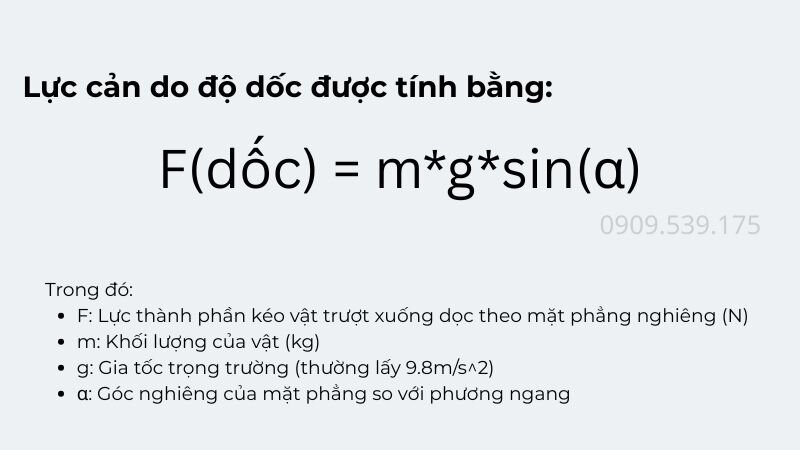

Lực cản do độ dốc được tính bằng:
F(dốc) = m*g*sin(α)
Công thức tính lực cản do độ dốc
Hiệu suất thất thoát qua hộp giảm tốc
Hộp giảm tốc chứa nhiều bánh răng, bạc đạn và dầu nhớt. Quá trình truyền động cơ khí luôn sinh ra nhiệt và thất thoát năng lượng.
Hộp số bánh răng xoắn ốc (Helical gear) thường có hiệu suất cao, đạt 95% – 98%.
Hộp số trục vít – bánh vít (Worm gear) có độ hao hụt lớn hơn, hiệu suất chỉ khoảng 60% – 85%.
Sự thất thoát cơ năng qua bánh răng và dầu bôi trơn sẽ làm giảm một phần lực kéo đầu ra.
Tầm quan trọng của hệ số an toàn
Trong vận hành, tải trọng không bao giờ ổn định ở một mức. Hiện tượng kẹt tải tạm thời, hàng hóa rơi ồ ạt xuống băng tải, hoặc dòng điện trồi sụt sẽ đòi hỏi motor phải có sức kéo dư thừa. Các kỹ sư thiết kế luôn nhân kết quả lực kéo cuối cùng với một Hệ số an toàn (Safety Factor – K), thường dao động từ 1.2 đến 1.5 để đảm bảo motor không bị đuối sức.
Câu hỏi thường gặp
Motor 1 pha có công thức tính lực kéo khác với motor 3 pha không?
Công thức tính momen xoắn T áp dụng cho mọi loại động cơ điện xoay chiều dựa trên công suất đầu ra trục. Tuy nhiên, motor 3 pha thường có momen khởi động mạnh mẽ và ổn định hơn motor 1 pha cùng công suất.
Nếu muốn tăng lực kéo nhưng không muốn đổi motor có công suất lớn hơn thì làm thế nào?
Bạn có thể tăng lực kéo bằng cách giảm tốc độ đầu ra (thay đổi tỷ số truyền của hộp giảm tốc cho chậm hơn) hoặc giảm bán kính của rulo/tang cuốn. Tuy nhiên, điều này phải đánh đổi bằng việc tốc độ di chuyển của vật thể sẽ chậm lại.
Làm sao để biết motor đang bị quá tải lực kéo?
Các dấu hiệu phổ biến bao gồm: Motor chạy phát ra tiếng gầm lớn, vỏ ngoài cực kỳ nóng (trên 80°C), dòng điện Ampe đo được vượt quá thông số định mức ghi trên tem mác, hoặc CB (Aptomat) thường xuyên nhảy.
Có thể dùng biến tần để tăng lực kéo cho motor điện không?
Biến tần (Inverter) giúp điều chỉnh tốc độ motor linh hoạt và duy trì momen xoắn ổn định ở dải tốc độ thấp, giúp hệ thống khởi động êm ái. Tuy nhiên, biến tần không thể làm tăng lực kéo tối đa vượt quá giới hạn thiết kế vật lý ban đầu của chính motor đó.
Thiết bị nào giúp bảo vệ motor khi lực kéo thực tế vô tình vượt quá mức tính toán?
Hệ thống điện cần được trang bị rơ-le nhiệt (Thermal overload relay) hoặc thiết lập giới hạn dòng cắt trên biến tần.
Kết luận
Việc tính toán lực kéo của motor điện là một bước không thể bỏ qua để xây dựng các hệ thống truyền động an toàn, hiệu quả và tiết kiệm chi phí. Bằng cách áp dụng chính xác các công thức tính momen xoắn, lực kéo, đồng thời tính đến các hệ số ma sát và hiệu suất cơ khí, bạn sẽ hoàn toàn làm chủ được công nghệ thiết kế của mình.
