Hiện tượng motor bị om dây stator: Cách nhận biết và xử lý

Hiện tượng motor bị om dây stator là tình trạng lớp men cách điện của cuộn dây đồng bị giảm chất lượng do chịu nhiệt độ cao trong thời gian dài. Đây là quá trình hư hỏng từ từ, dẫn đến chập điện và cháy nổ nếu không phát hiện kịp thời. Bài viết dưới đây trình bày các dấu hiệu nhận biết và phương án xử lý hiện tượng motor bị om dây stator.

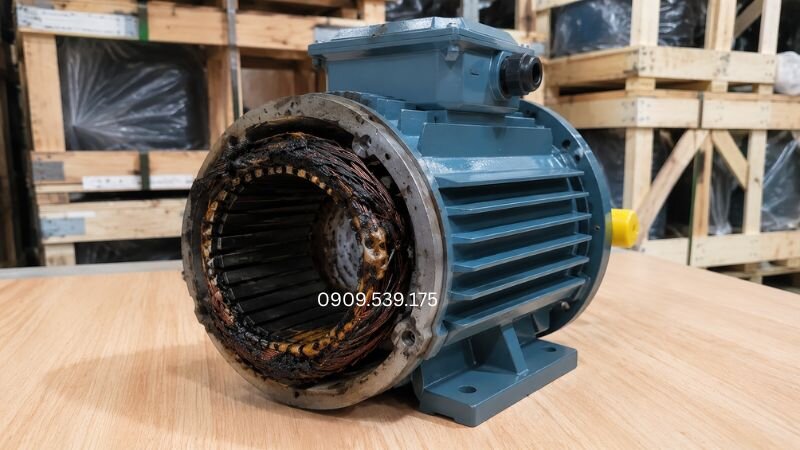

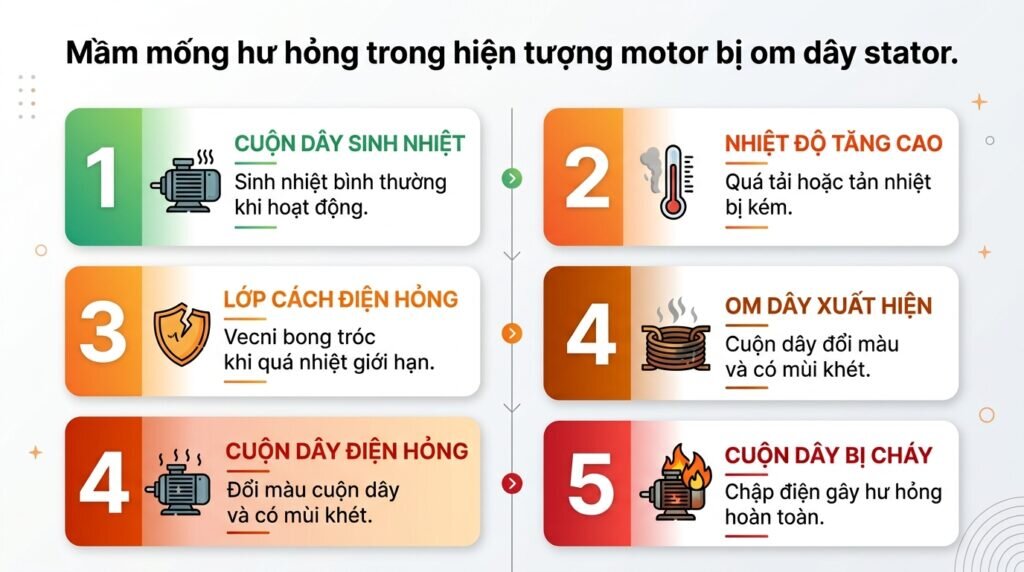

Hiện tượng motor bị om dây stator diễn ra như thế nào?

Động cơ điện (motor điện) bị om dây stator thường xảy ra theo các bước sau:

• Cuộn dây bắt đầu sinh nhiệt: Dòng điện đi qua cuộn dây stator luôn tạo ra nhiệt. Trong điều kiện bình thường, lượng nhiệt này sẽ được quạt làm mát và vỏ motor tản ra môi trường.
• Nhiệt độ tăng cao: Khi motor làm việc quá tải, mất pha, điện áp không ổn định, quạt làm mát hỏng hoặc khe tản nhiệt bị bám bụi, nhiệt không thoát ra được và tích tụ trong cuộn dây.
• Lớp cách điện bị hỏng: Khi nhiệt độ vượt quá giới hạn của cấp cách điện (ví dụ khoảng 155°C đối với cấp F), lớp vecni bọc dây đồng sẽ khô, nứt và giảm khả năng cách điện giữa các vòng dây.
• Xuất hiện om dây: Cuộn dây chuyển từ màu đồng sang nâu sẫm hoặc đen, motor có thể phát ra mùi khét, chạy yếu, nóng bất thường và tiêu thụ nhiều điện hơn.
• Cuộn dây bị cháy: Nếu motor vẫn tiếp tục vận hành, các điểm chập sẽ lan rộng, làm cháy cuộn dây stator. Lúc này motor thường ngừng hoạt động và phải quấn lại hoặc thay mới cuộn dây.

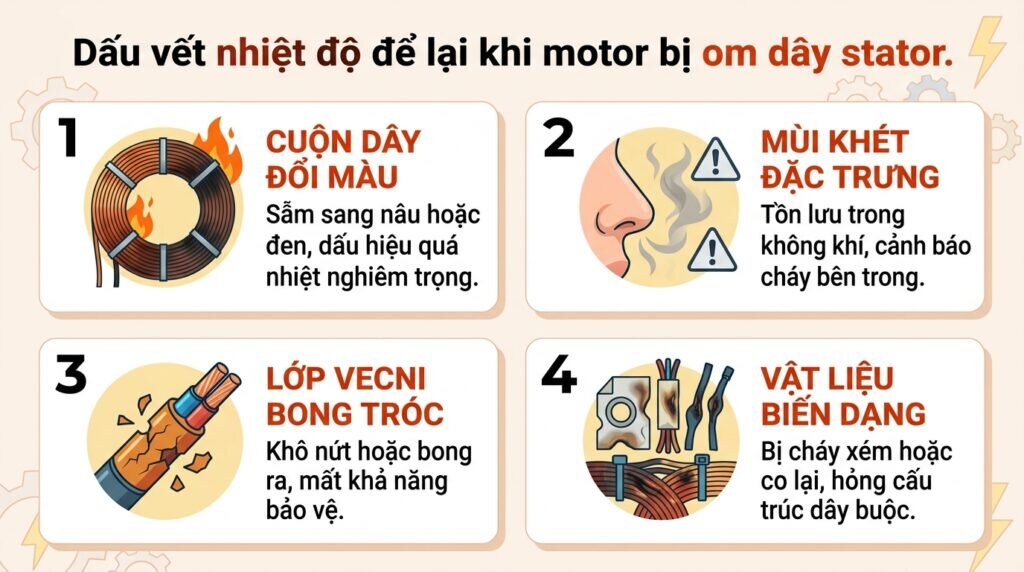

Những thay đổi có thể quan sát trên cuộn dây stator

Khi tháo vỏ motor, bạn có thể nhận biết hiện tượng om dây stator thông qua một số dấu hiệu sau:

• Cuộn dây đổi màu: Cuộn dây bình thường có màu vàng hoặc đỏ đồng. Khi bị om, màu sắc sẽ chuyển sang nâu sẫm hoặc đen. Nếu chỉ một khu vực đổi màu, nguyên nhân có thể do chập vòng dây. Nếu toàn bộ cuộn dây đều sẫm màu, motor có khả năng đã làm việc quá tải hoặc quá nhiệt trong thời gian dài.
• Xuất hiện mùi khét: Khi lớp vecni cách điện bị nóng và hư hỏng, motor sẽ có mùi khét đặc trưng. Mùi này thường vẫn còn bên trong stator ngay cả khi motor đã tắt và nguội.
• Lớp cách điện bị bong hoặc nứt: Lớp vecni bọc trên dây đồng trở nên khô, giòn và dễ bong tróc khi chạm vào. Khi lớp cách điện bị hỏng, phần dây đồng bên trong sẽ lộ ra, làm tăng nguy cơ chập vòng dây và rò điện ra vỏ motor.
• Dây buộc và vật liệu cách điện bị biến dạng: Dây buộc cuộn dây, giấy cách điện hoặc ống gen cách điện có thể bị đổi màu, co rút hoặc cháy xém do nhiệt độ cao kéo dài. Điều này cho thấy nhiệt đã ảnh hưởng đến toàn bộ cụm stator, không chỉ riêng cuộn dây.

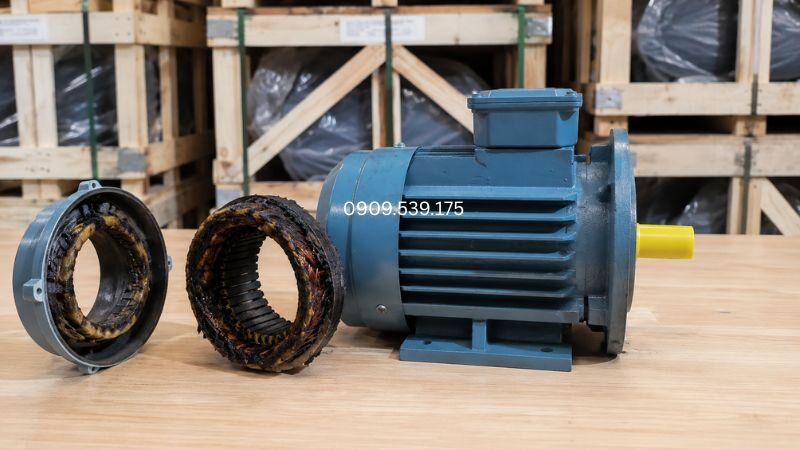

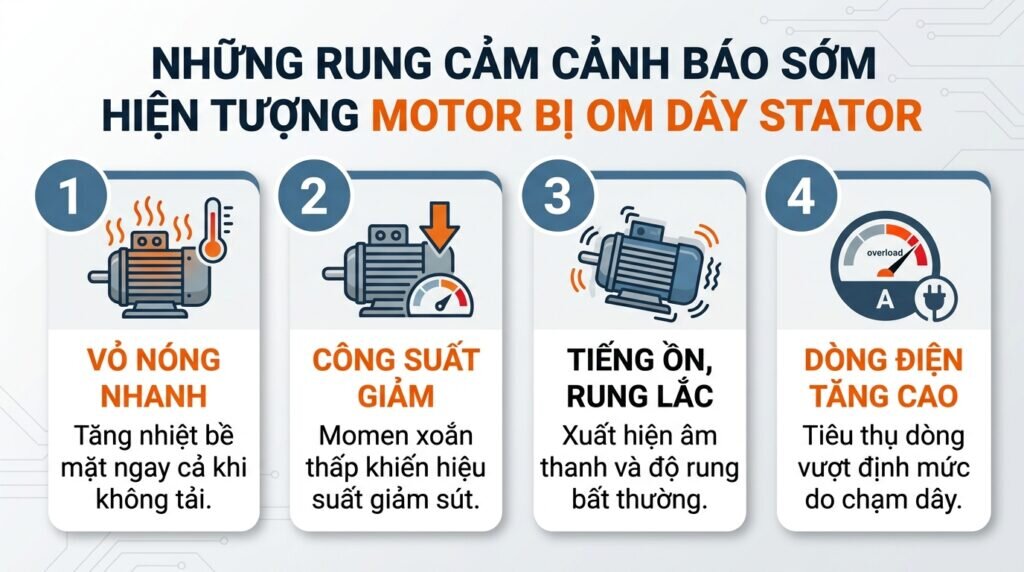

Motor vận hành như thế nào khi stator bị om dây?

Khi stator bị om dây, motor vẫn có thể hoạt động trong giai đoạn đầu nhưng sẽ xuất hiện nhiều dấu hiệu bất thường trong quá trình vận hành như:

• Motor nóng lên nhanh: Chỉ sau khoảng 10-15 phút hoạt động, vỏ motor đã nóng bất thường, kể cả khi chạy không tải. Nếu tiếp tục vận hành, nhiệt độ sẽ tăng cao hơn và dễ làm hư hỏng cuộn dây.
• Motor chạy yếu, giảm công suất: Do cuộn dây bị hư hỏng, từ trường tạo ra không còn ổn định nên motor không đạt đủ mô-men xoắn. Khi có tải, motor quay chậm hơn bình thường và khó kéo tải nặng.
• Tiếng ồn và độ rung tăng: Motor có thể phát ra tiếng ù lớn hoặc rung mạnh hơn trước. Nguyên nhân là từ trường trong stator không đều, làm rotor quay mất cân bằng.
• Dòng điện tăng bất thường: Cuộn dây bị chập khiến motor tiêu thụ dòng điện cao hơn dòng định mức. Điều này làm dây dẫn, thiết bị bảo vệ và nguồn điện phải làm việc với tải lớn hơn bình thường.

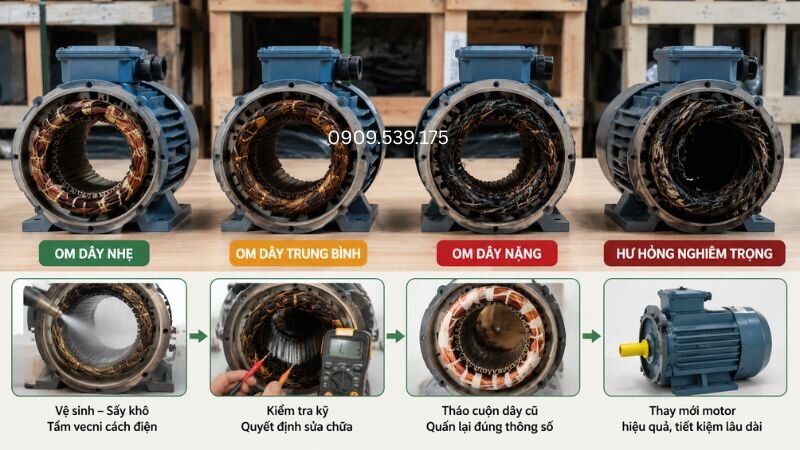

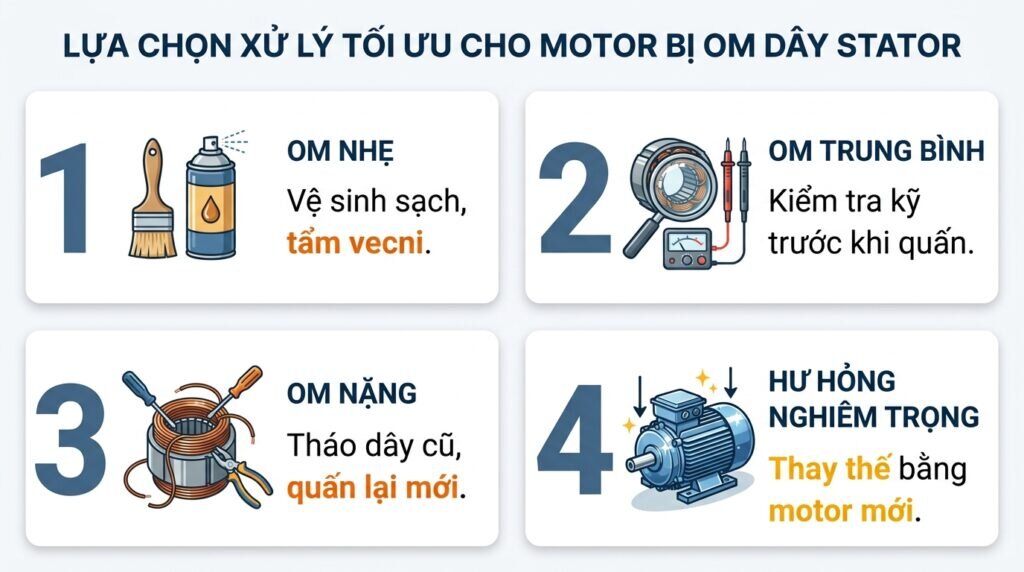

Mức độ om dây stator và phương án sửa chữa

Tùy vào mức độ hư hỏng của cuộn dây stator, sẽ có cách xử lý phù hợp:

• Om dây nhẹ: Cuộn dây chỉ đổi màu nhẹ, chưa bị chập vòng dây. Có thể vệ sinh, sấy khô và tẩm lại vecni cách điện để tiếp tục sử dụng.
• Om dây trung bình: Cuộn dây chuyển màu nâu sẫm, lớp cách điện bắt đầu bong tróc. Cần kiểm tra kỹ trước khi quyết định sửa chữa hoặc quấn lại cuộn dây.
• Om dây nặng: Cuộn dây bị đen, lớp vecni cháy và xuất hiện chập vòng hoặc chập pha. Cần tháo bỏ cuộn dây cũ và quấn lại đúng thông số kỹ thuật.
• Hư hỏng nghiêm trọng: Nếu stator hoặc các bộ phận khác cũng bị hư hỏng, nên cân nhắc thay và mua động cơ điện (mua motor điện) mới để đảm bảo hiệu quả và tiết kiệm chi phí lâu dài.

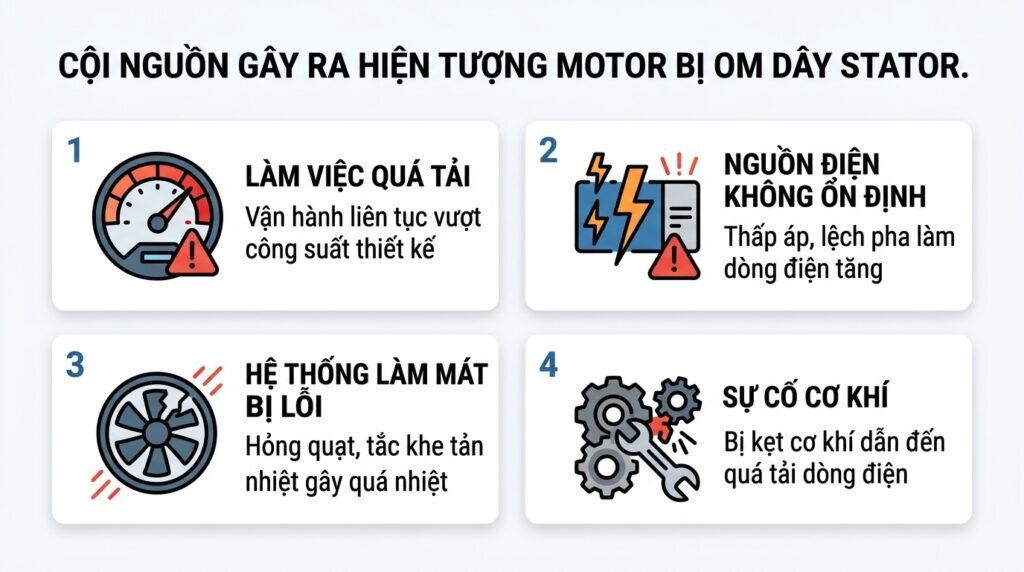

Nguyên nhân làm tăng nguy cơ om dây stator

Hiện tượng om dây stator thường xảy ra do một hoặc nhiều nguyên nhân sau:

• Motor làm việc quá tải: Khi motor kéo tải vượt công suất thiết kế, dòng điện tăng cao và cuộn dây sinh nhiều nhiệt hơn bình thường.
• Nguồn điện không ổn định: Điện áp thấp, lệch pha hoặc mất pha khiến motor hoạt động mất cân bằng, làm cuộn dây stator nhanh nóng và dễ hư hỏng.
• Hệ thống làm mát kém: Quạt gió hỏng, khe tản nhiệt bám nhiều bụi hoặc thông gió không tốt khiến nhiệt không thoát ra ngoài, làm nhiệt độ cuộn dây tăng cao.
• Sự cố cơ khí: Vòng bi mòn, trục bị kẹt hoặc tải bị bó cứng khiến motor phải kéo dòng điện lớn trong thời gian dài, làm cuộn dây stator dễ bị om và cháy.

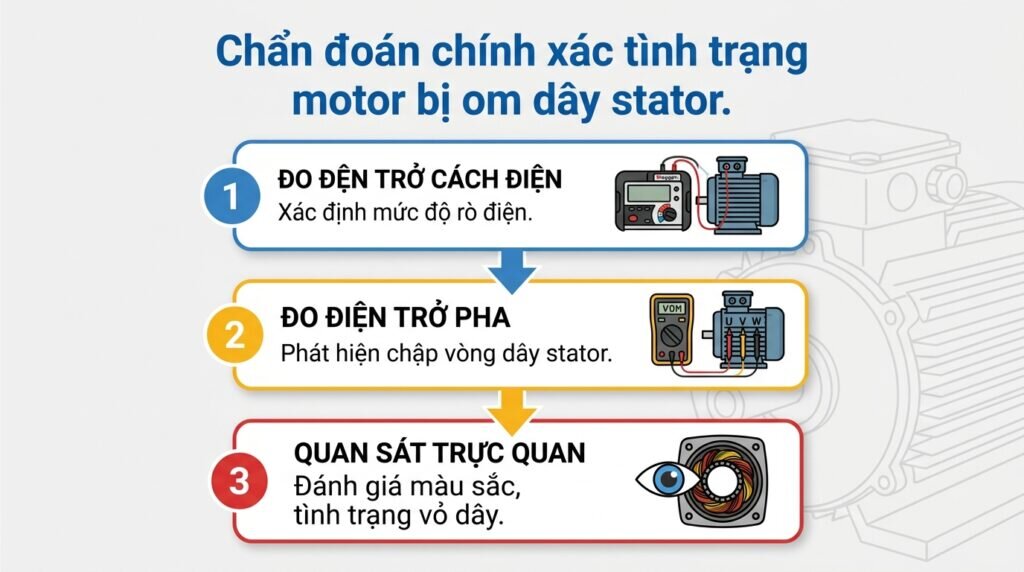

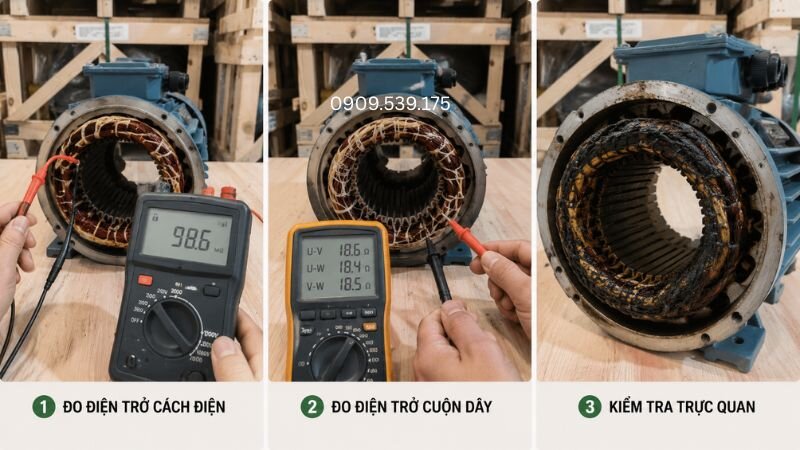

Cách kiểm tra tình trạng stator trước khi sửa chữa

Trước khi sửa chữa, cần kiểm tra stator để xác định chính xác mức độ hư hỏng:

• Đo điện trở cách điện: Dùng đồng hồ Megger đo giữa các pha và giữa cuộn dây với vỏ motor. Nếu điện trở cách điện quá thấp, lớp cách điện đã bị hư hỏng.
• Đo điện trở cuộn dây: Dùng đồng hồ đo điện trở kiểm tra ba pha (U, V, W). Nếu điện trở giữa các pha chênh lệch nhiều, cuộn dây có thể đã bị chập vòng.
• Kiểm tra trực quan: Quan sát màu sắc cuộn dây, lớp vecni cách điện và các vật liệu cách điện bên trong stator. Nếu cuộn dây bị đen, cháy xém hoặc lớp cách điện bong tróc, stator đã bị om dây và cần sửa chữa hoặc quấn lại.

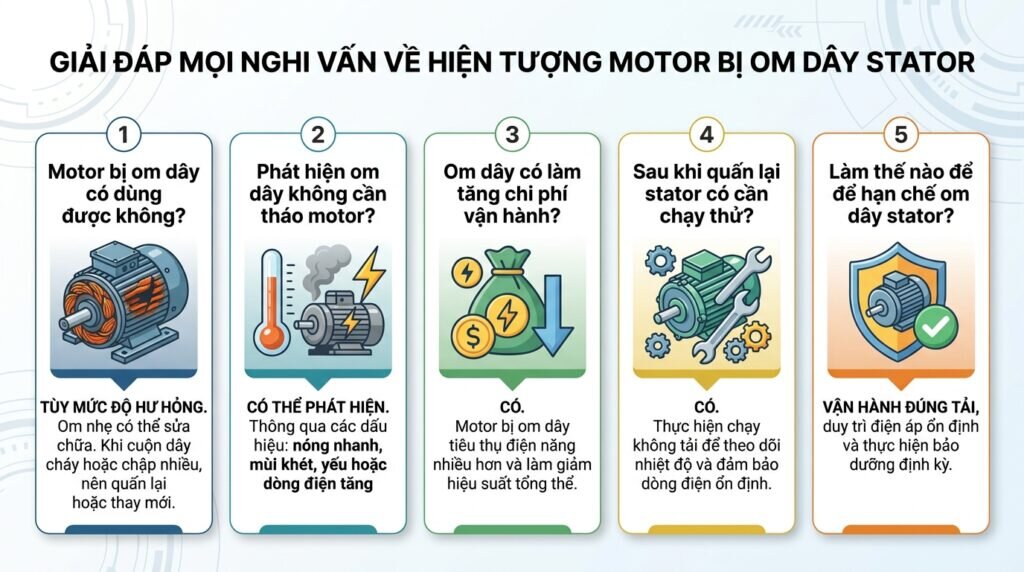

Câu hỏi thường gặp

Kết luận

Motor bị om dây stator là dấu hiệu cuộn dây đã bị quá nhiệt và hư hỏng lớp cách điện. Khi phát hiện motor nóng nhanh, có mùi khét hoặc chạy yếu, cần kiểm tra và sửa chữa kịp thời. Đồng thời, xử lý nguyên nhân gây quá tải, nguồn điện hoặc hệ thống làm mát để tránh sự cố lặp lại.
