Cài thông số biến tần cơ bản cho motor đúng cách nhất

Để biến tần điều khiển động cơ chính xác theo yêu cầu vận hành, bạn cần phải thực hiện cài thông số biến tần cơ bản cho motor trước khi đưa hệ thống vào hoạt động. Việc nhập đúng các thông số của động cơ điện (motor điện) giúp thiết bị khởi động êm, duy trì tốc độ ổn định, giảm nguy cơ quá tải và nâng cao tuổi thọ của cả động cơ lẫn hệ thống truyền động.

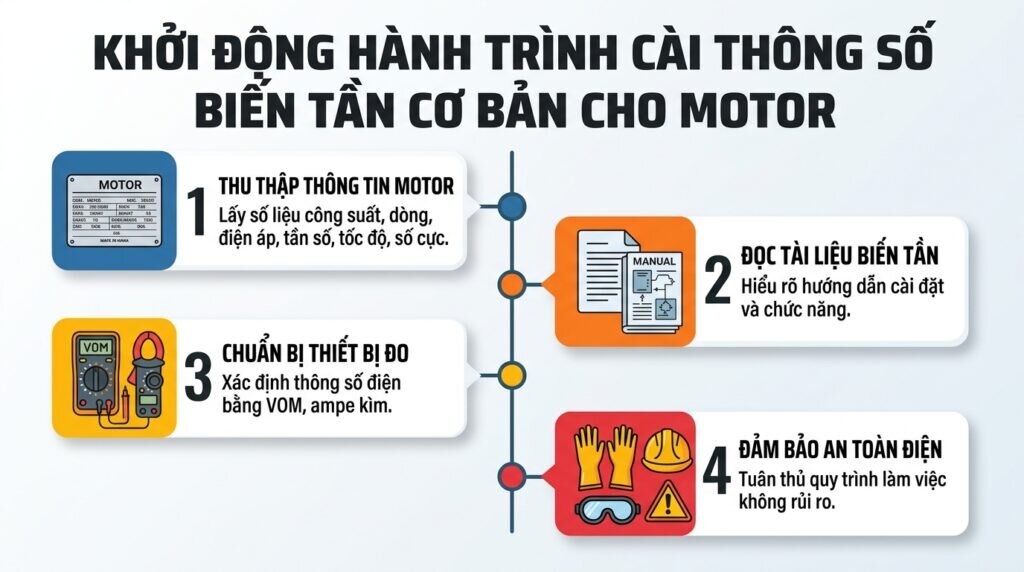

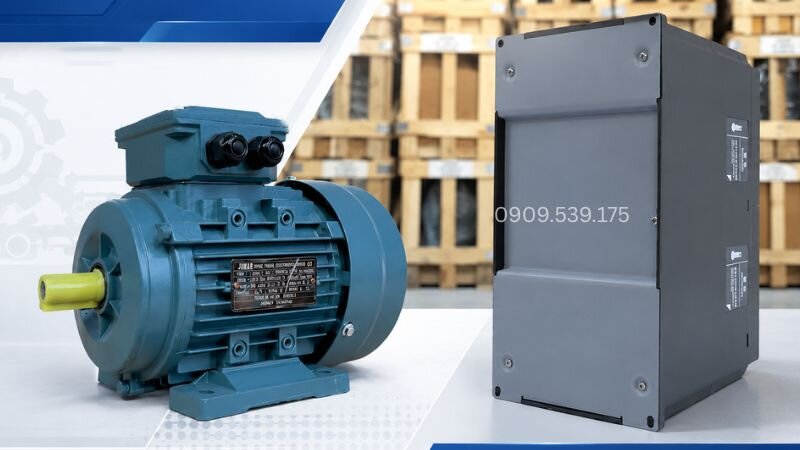

Cài thông số biến tần cơ bản cho motor cần chuẩn bị những gì?

Trước khi bắt đầu cài đặt biến tần, kỹ thuật viên cần chuẩn bị đầy đủ thông tin kỹ thuật và dụng cụ cần thiết để quá trình thiết lập diễn ra chính xác, hạn chế lỗi trong quá trình vận hành.

• Thông tin tem nhãn: Ghi lại đầy đủ công suất, điện áp, dòng điện, tần số, tốc độ vòng quay và số cực của động cơ điện để nhập đúng các thông số.
• Tài liệu hướng dẫn: Chuẩn bị tài liệu của biến tần đang sử dụng để tra cứu sơ đồ đấu nối, mã tham số và chức năng của từng thông số cài đặt.
• Thiết bị đo: Chuẩn bị đồng hồ VOM hoặc ampe kìm để kiểm tra điện áp nguồn, đo dòng điện thực tế và đối chiếu với thông số sau khi cài đặt.
• Quy trình an toàn: Ngắt hoàn toàn nguồn điện trước khi đấu nối, kiểm tra mạch lực, dây điều khiển và các đầu nối để đảm bảo an toàn trước khi cấp điện vận hành.

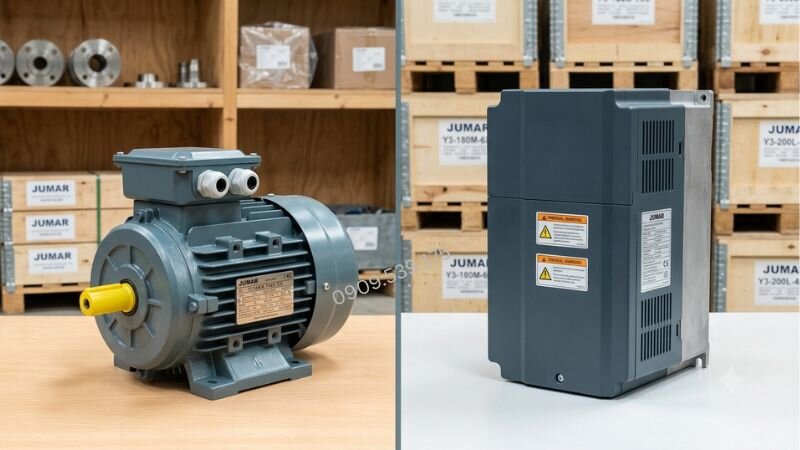

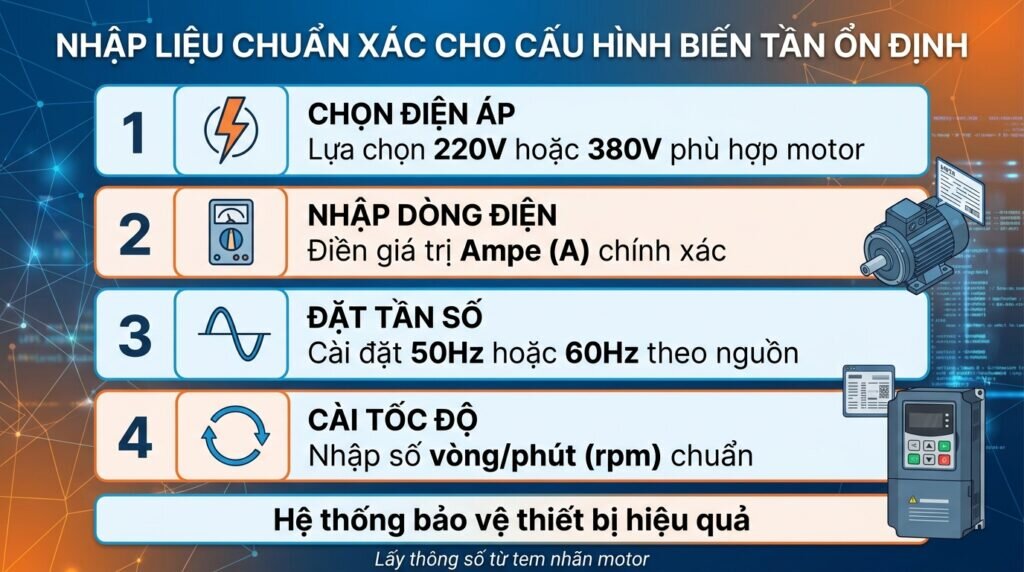

Các thông số cần nhập khi cài thông số biến tần cơ bản cho motor

Sau khi chuẩn bị xong, cần nhập đúng các thông số định mức của động cơ để biến tần điều khiển chính xác và bảo vệ thiết bị trong quá trình vận hành.

• Điện áp định mức: Nhập giá trị điện áp 220V hoặc 380V theo đúng điện áp ghi trên tem nhãn và kiểu đấu nối của động cơ.
• Dòng điện định mức: Cài đặt dòng điện định mức theo tem nhãn của động cơ để biến tần thực hiện chức năng bảo vệ quá tải.
• Tần số định mức: Thiết lập tần số 50Hz hoặc 60Hz theo tiêu chuẩn của động cơ và nguồn điện sử dụng.
• Tốc độ định mức: Nhập số vòng quay định mức của động cơ để biến tần tính toán chính xác tốc độ và hệ số trượt khi vận hành.

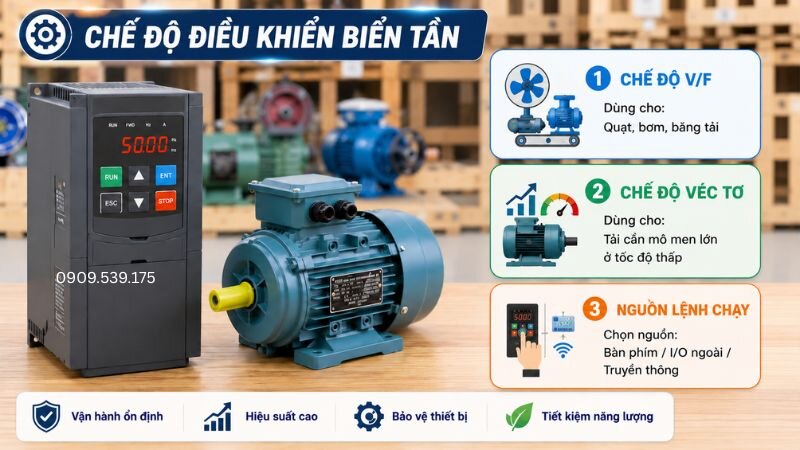

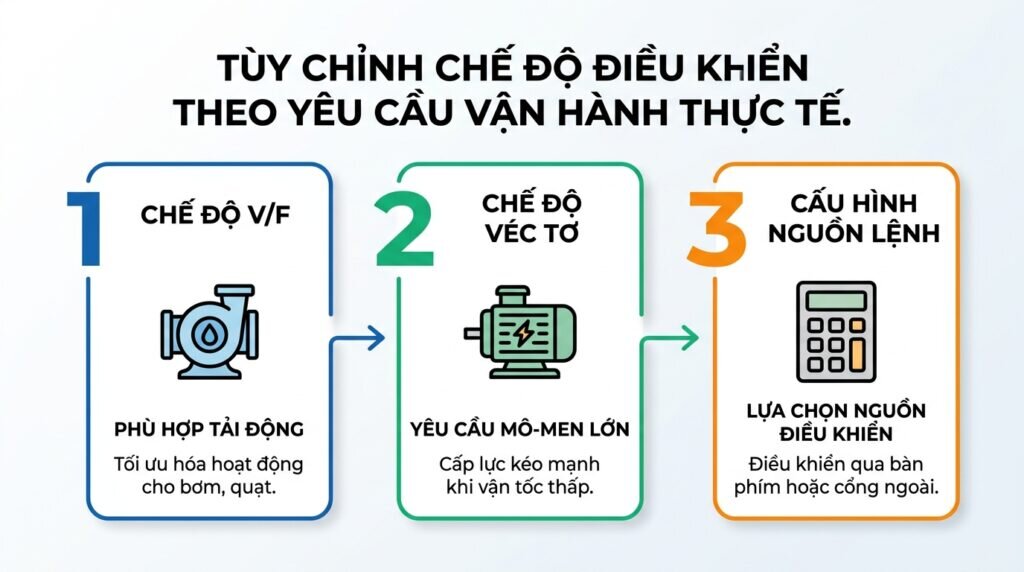

Thiết lập chế độ điều khiển của biến tần

Sau khi nhập các thông số định mức, cần chọn chế độ điều khiển phù hợp với đặc tính tải để biến tần điều khiển động cơ đúng yêu cầu.

• Chế độ V/f: Sử dụng cho các tải như quạt, bơm và băng tải. Biến tần duy trì tỷ lệ điện áp và tần số theo thông số cài đặt.
• Chế độ điều khiển véc tơ: Sử dụng cho các tải yêu cầu mô men lớn ở tốc độ thấp hoặc cần giữ tốc độ ổn định. Thực hiện Auto Tune trước khi vận hành nếu biến tần hỗ trợ.
• Chọn nguồn lệnh chạy: Thiết lập biến tần nhận lệnh từ bàn phím, cổng điều khiển ngoài hoặc truyền thông theo cấu hình của hệ thống.

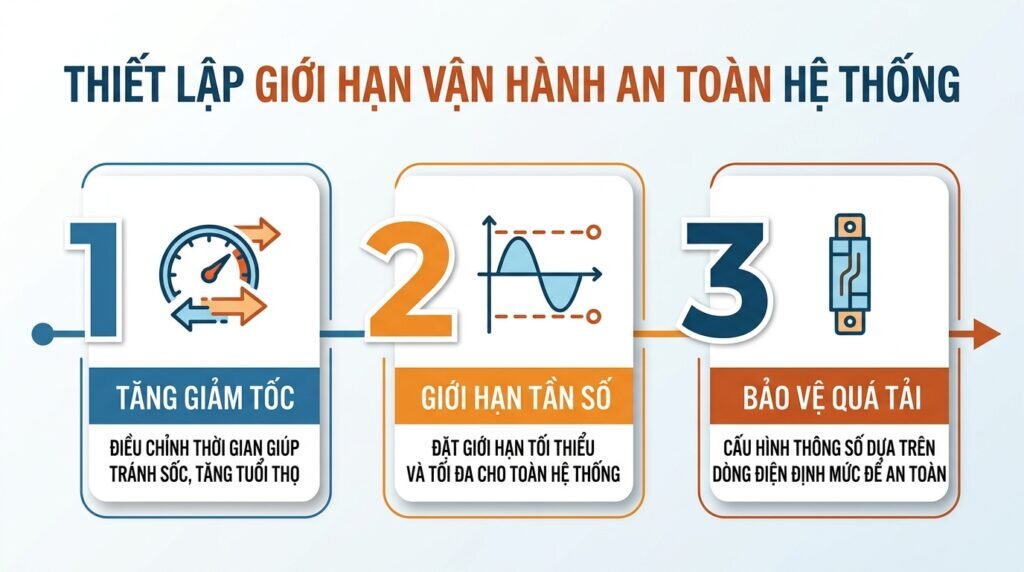

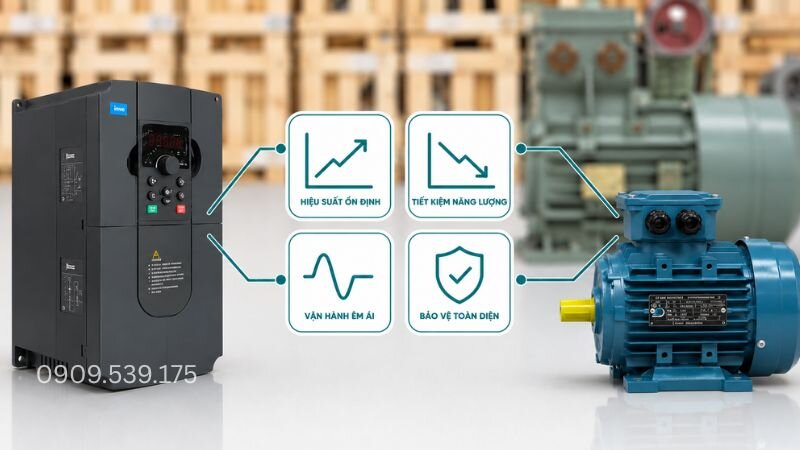

Thiết lập các thông số vận hành cơ bản cho motor

Sau khi chọn chế độ điều khiển, cần cài đặt các thông số vận hành để giới hạn phạm vi làm việc và bảo vệ động cơ trong quá trình sử dụng.

• Thời gian tăng tốc: Cài đặt thời gian tăng từ 0Hz đến tần số làm việc. Với tải có quán tính lớn, nên đặt thời gian tăng tốc dài hơn để giảm dòng khởi động.
• Thời gian giảm tốc: Thiết lập thời gian giảm từ tần số làm việc về 0Hz để động cơ dừng ổn định và hạn chế lỗi quá áp.
• Giới hạn tần số: Cài đặt tần số tối thiểu và tối đa theo yêu cầu vận hành, tránh động cơ chạy vượt tốc độ cho phép.
• Thông số bảo vệ: Thiết lập giá trị bảo vệ quá tải theo dòng điện định mức của motor điện để biến tần tự động ngắt khi xảy ra quá tải.

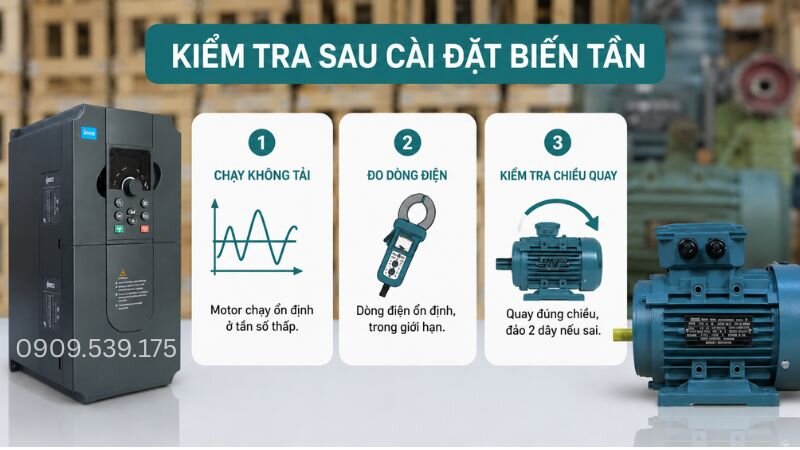

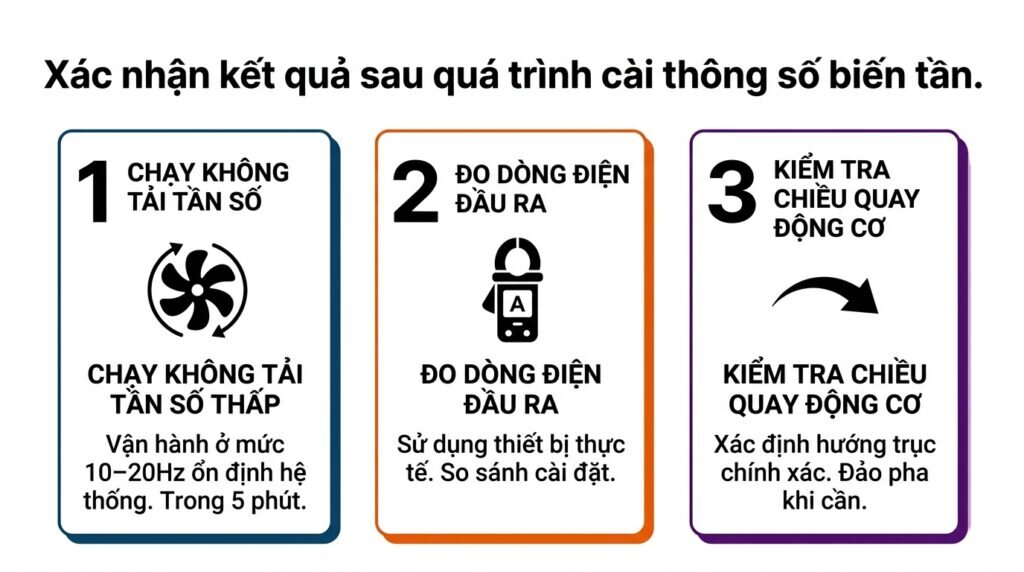

Kiểm tra sau khi cài đặt biến tần cho motor điện

Sau khi hoàn tất cài đặt, cần kiểm tra các thông số vận hành để đảm bảo biến tần và motor điện hoạt động đúng theo cấu hình đã thiết lập.

• Chạy không tải: Cho motor chạy ở tần số thấp khoảng 10-20Hz trong 5 phút. Theo dõi dòng điện và tần số hiển thị trên biến tần, đảm bảo các giá trị ổn định.
• Đo dòng điện tải: Sử dụng ampe kìm đo dòng điện đầu ra của biến tần và so sánh với giá trị hiển thị để kiểm tra độ chính xác.
• Kiểm tra chiều quay: Quan sát chiều quay của trục động cơ. Nếu quay ngược, thay đổi thông số đảo chiều trên biến tần hoặc đổi vị trí hai dây pha đầu ra.

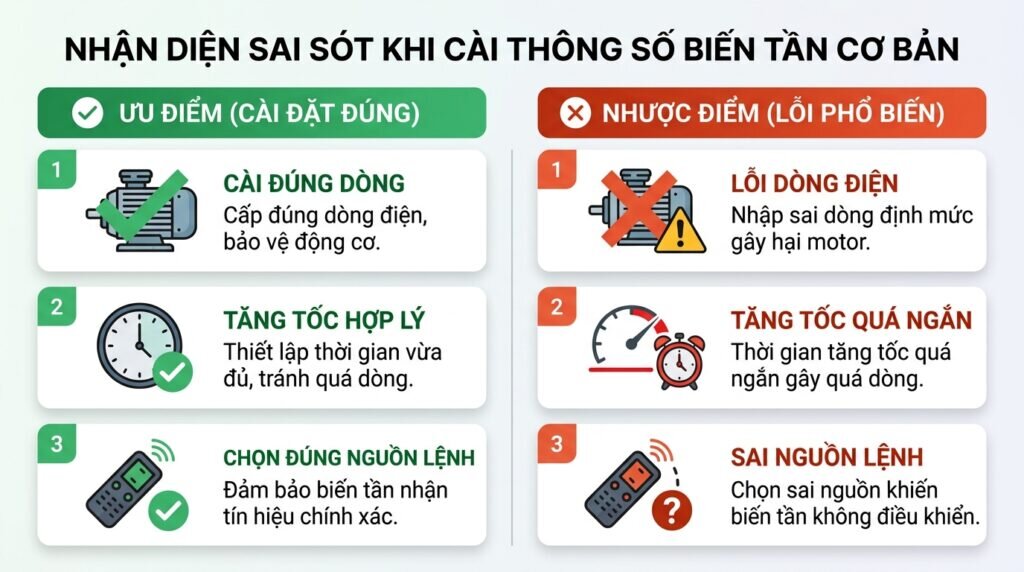

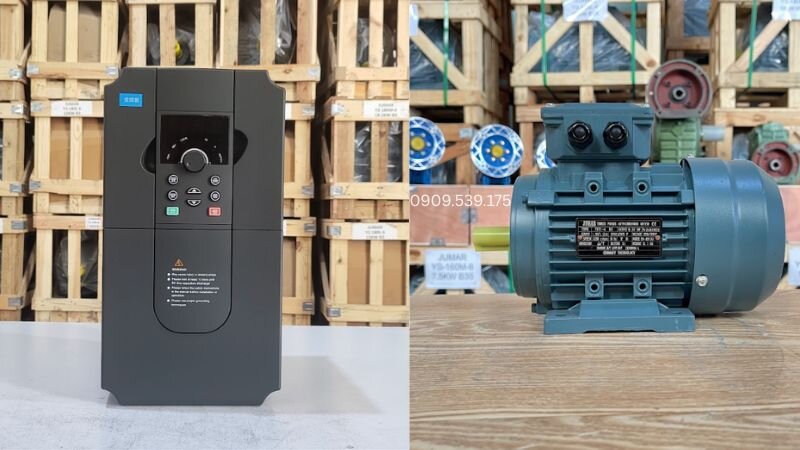

Những lỗi thường gặp khi cài thông số biến tần cho motor

Cài đặt sai thông số có thể khiến biến tần báo lỗi, động cơ hoạt động không ổn định hoặc làm giảm tuổi thọ thiết bị.

• Nhập sai dòng điện định mức: Cài đặt dòng điện cao hơn hoặc thấp hơn thực tế làm chức năng bảo vệ quá tải hoạt động không chính xác.
• Thời gian tăng tốc quá ngắn: Động cơ khởi động với dòng điện lớn, dễ phát sinh lỗi quá dòng khi kéo tải.
• Chọn sai nguồn lệnh chạy: Biến tần không nhận lệnh từ bàn phím hoặc cổng điều khiển do cấu hình sai nguồn lệnh vận hành.

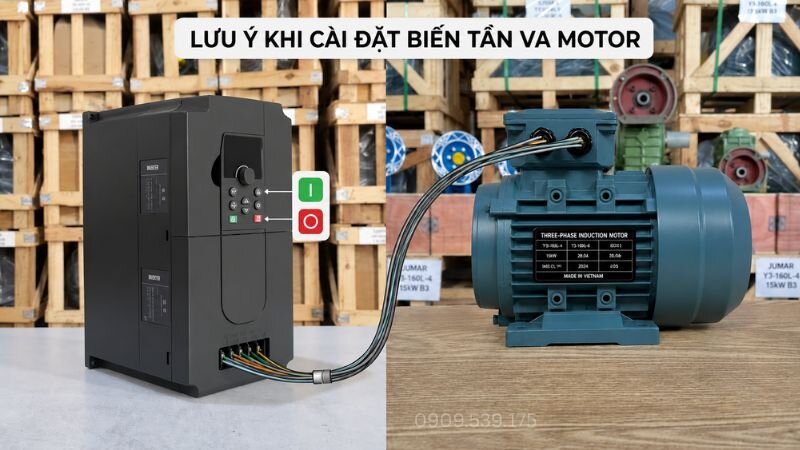

Những lưu ý khi cài thông số biến tần cơ bản cho motor

Trong quá trình cài đặt, cần tuân thủ các yêu cầu kỹ thuật để đảm bảo biến tần và motor điện hoạt động ổn định.

• Nhập đúng thông số trên nhãn motor: Điện áp, công suất, dòng điện, tần số, tốc độ và số cực của motor phải được cài đặt đúng theo thông số trên nameplate để biến tần điều khiển chính xác và bảo vệ động cơ hiệu quả.
• Chọn đúng chế độ điều khiển: Tùy theo ứng dụng, hãy lựa chọn chế độ điều khiển phù hợp như V/F, Sensorless Vector hoặc Vector Control để đảm bảo motor hoạt động ổn định và đạt hiệu suất cao.
• Cài đặt thời gian tăng/giảm tốc hợp lý: Không nên đặt thời gian tăng tốc (Acceleration) hoặc giảm tốc (Deceleration) quá ngắn vì dễ gây quá dòng, quá áp hoặc làm motor giật khi khởi động và dừng.
• Thiết lập giới hạn tần số phù hợp: Cài đặt tần số tối đa và tối thiểu theo yêu cầu của hệ thống. Tránh để motor chạy vượt tốc độ thiết kế hoặc hoạt động ở tần số quá thấp trong thời gian dài.
• Kích hoạt các chức năng bảo vệ: Nên bật các chế độ bảo vệ như quá tải, quá dòng, mất pha, quá áp, thấp áp và quá nhiệt để giảm nguy cơ hư hỏng cho cả biến tần và motor.

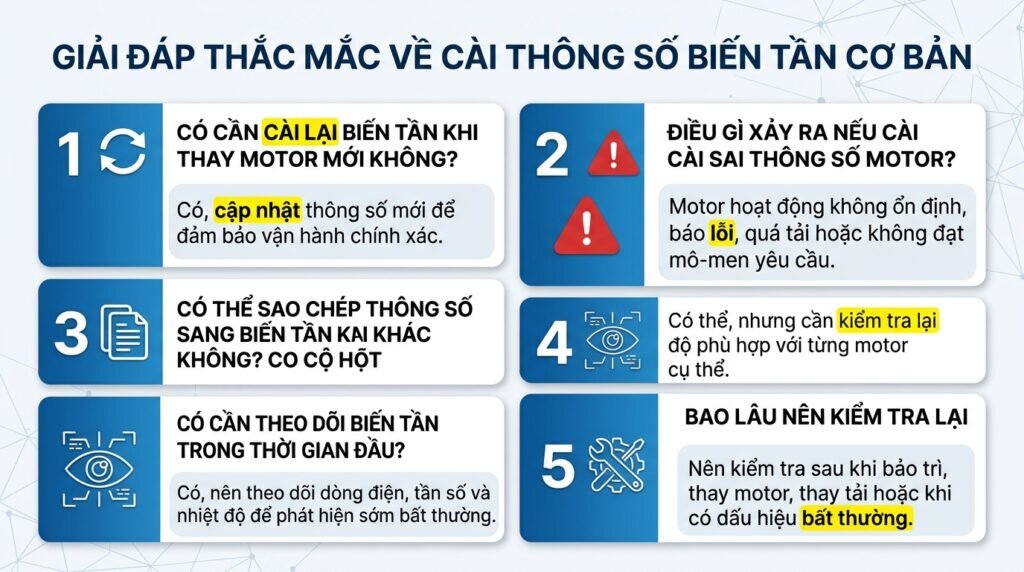

Câu hỏi thường gặp

Kết luận

Cài thông số biến tần cơ bản cho motor là bước cần thực hiện trước khi đưa hệ thống vào vận hành. Việc nhập đúng thông số động cơ, lựa chọn chế độ điều khiển phù hợp và kiểm tra các thông số sau khi cài đặt giúp biến tần điều khiển chính xác, bảo vệ motor điện và duy trì hệ thống hoạt động ổn định, an toàn.
