Cách xác định đầu dây U V W motor điện là bước quan trọng trước khi đấu nối và đưa động cơ điện (motor điện) vào vận hành. Nếu xác định sai thứ tự đầu dây, motor có thể quay ngược chiều, hoạt động không ổn định hoặc gây ảnh hưởng đến toàn bộ hệ thống truyền động. Trong bài viết này, Thành Thái Motor sẽ hướng dẫn cách xác định đầu dây U, V, W motor điện chính xác, đơn giản và dễ áp dụng trong thực tế.
Xác định đúng thứ tự các đầu dây là bước quan trọng trước khi đấu nối mô tơ điện, giúp đảm bảo động cơ vận hành an toàn, đúng chiều quay và hạn chế các sự cố phát sinh trong quá trình sử dụng.
Trước khi xác định cực tính, cần tìm đúng các đầu dây thuộc cùng một cuộn dây của động cơ.

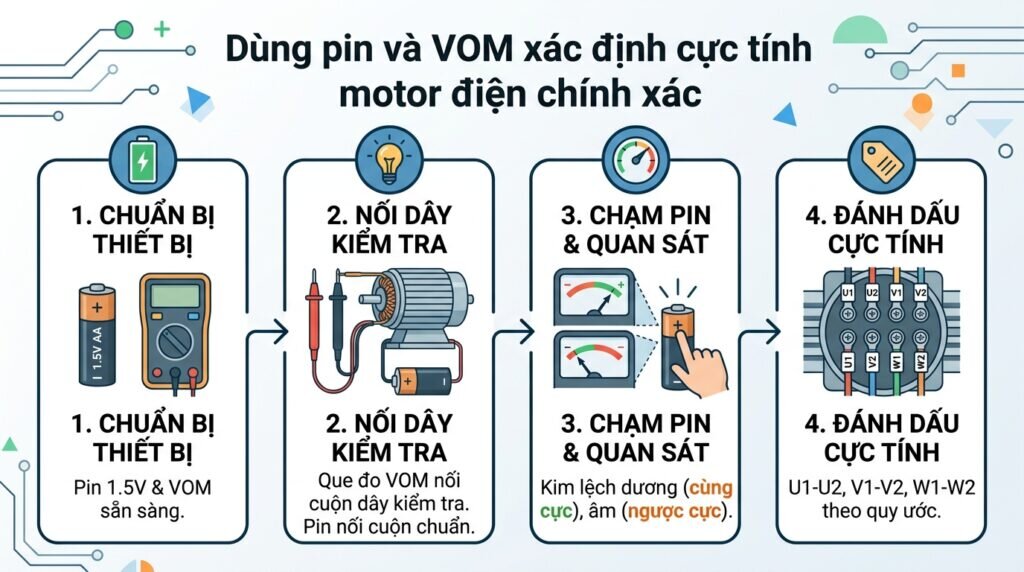

Sau khi đã xác định được 3 cặp cuộn dây, tiến hành kiểm tra cực tính theo các bước sau:
Bước 1: Chuẩn bị thiết bị
Chuẩn bị một viên pin 1.5V và một đồng hồ vạn năng (VOM). Chọn một cặp cuộn dây làm cuộn chuẩn để cấp nguồn từ pin, cặp còn lại dùng để đo và xác định cực tính.
Bước 2: Kết nối pin và đồng hồ
Nối hai que đo của đồng hồ vạn năng vào cặp cuộn dây cần kiểm tra. Sau đó, nối hai cực của viên pin 1.5V vào cặp cuộn dây chuẩn.

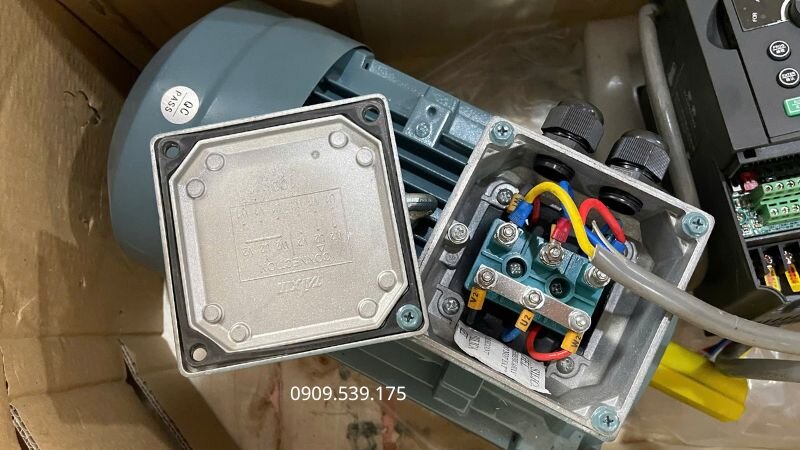

Bước 3: Chạm pin và quan sát đồng hồ
Chạm nhanh hai cực của pin vào cuộn dây chuẩn và quan sát kim đồng hồ hoặc giá trị hiển thị trên VOM. Nếu kim lệch theo chiều dương, đầu dây nối với cực dương của pin và đầu dây nối với cực dương của đồng hồ có cùng cực tính. Ngược lại, nếu kim lệch theo chiều âm, hai đầu dây đang ngược cực tính và cần đảo lại một đầu dây trước khi kiểm tra lại.
Bước 4: Đánh dấu đầu dây

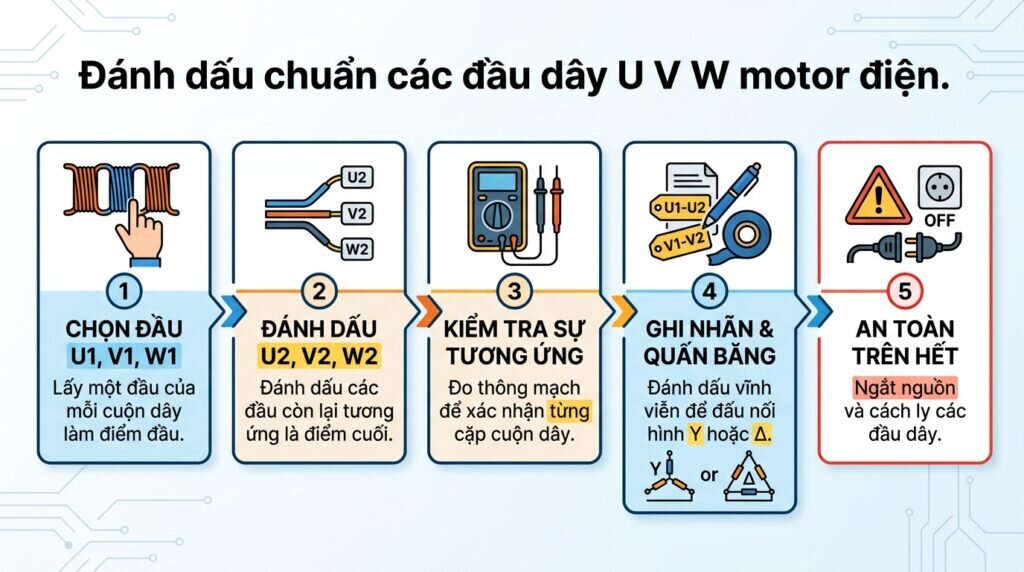

Khi đã xác định chính xác cực tính của cả ba cuộn dây, tiến hành đánh dấu lần lượt các đầu dây theo quy ước U1 – U2, V1 – V2 và W1 – W2. Việc đánh dấu giúp quá trình đấu nối, bảo trì và sửa chữa motor điện sau này nhanh chóng, chính xác và hạn chế nhầm lẫn.

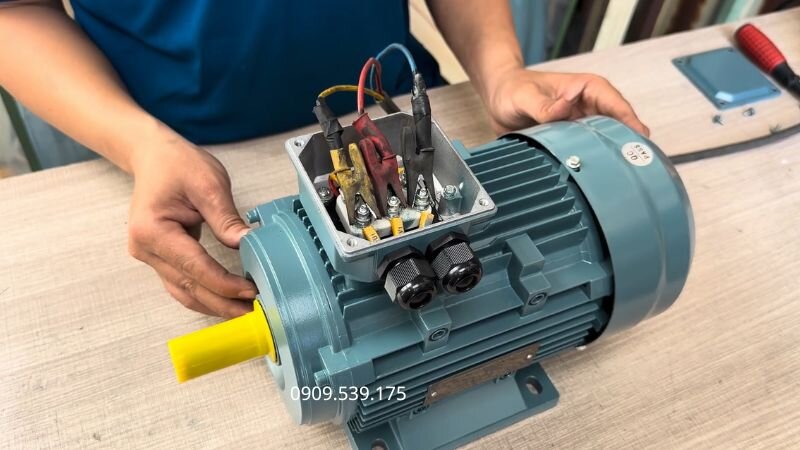

Sau khi xác định được cực tính của 3 cuộn dây, bước tiếp theo là đặt tên cho từng đầu dây theo quy ước tiêu chuẩn để thuận tiện cho việc đấu nối.
Lưu ý: Trong quá trình kiểm tra và đánh dấu đầu dây, cần ngắt hoàn toàn nguồn điện, tránh để các đầu dây chạm vào nhau hoặc chạm vào vỏ động cơ để đảm bảo kết quả đo chính xác và an toàn khi thao tác.

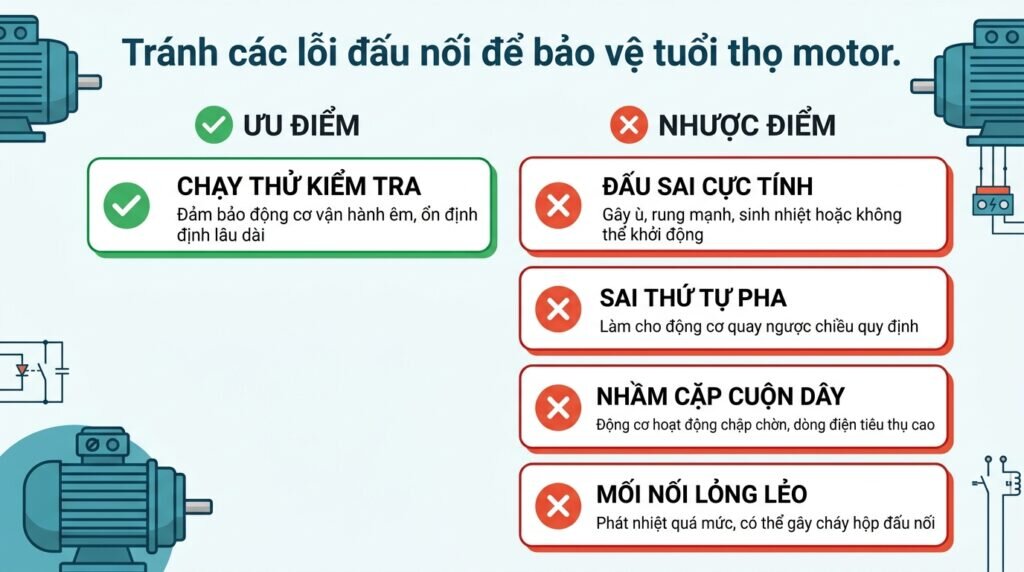

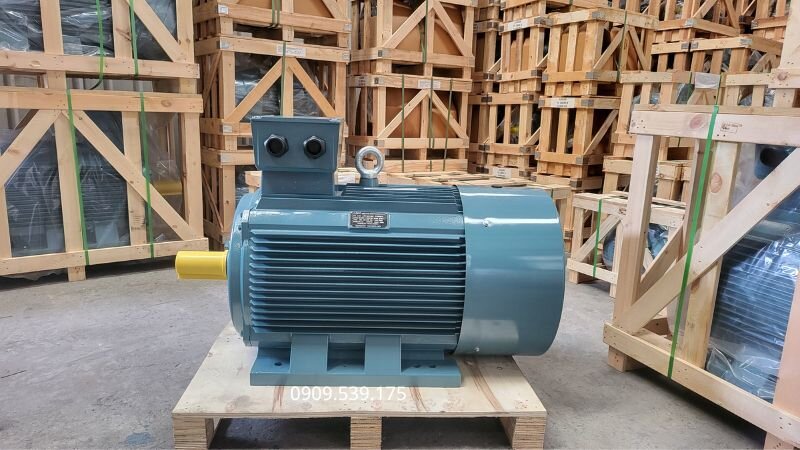

Đấu nối không đúng có thể khiến động cơ hoạt động không ổn định, thậm chí gây hư hỏng thiết bị. Dưới đây là một số lỗi thường gặp:
Lưu ý: Sau khi đấu nối, nên kiểm tra lại toàn bộ đầu dây và chạy thử động cơ trong thời gian ngắn. Nếu động cơ quay êm, không phát ra tiếng động bất thường và dòng điện ổn định thì việc đấu nối đã đúng.

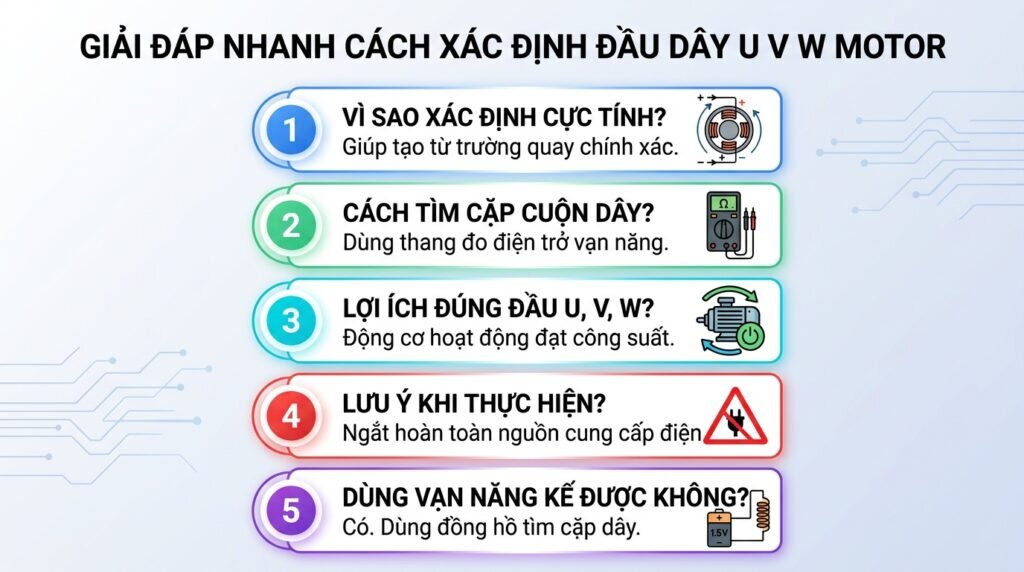

Xác định cực tính giúp đấu nối đúng đầu U1, U2, V1, V2, W1, W2, tạo từ trường quay chính xác để động cơ hoạt động ổn định.

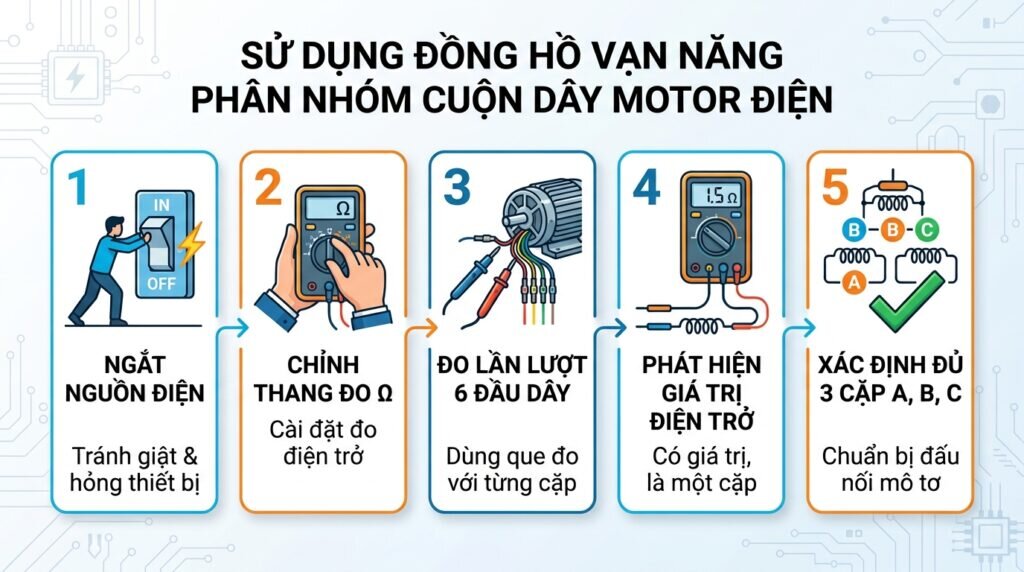

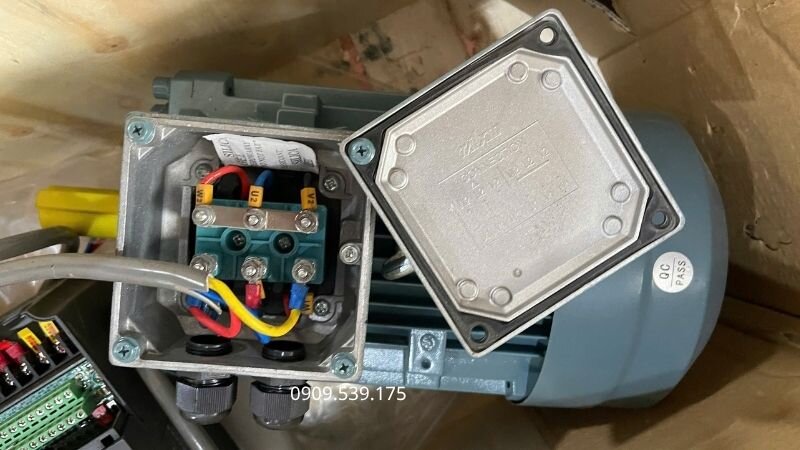

Dùng đồng hồ vạn năng ở thang đo điện trở (Ω), đo lần lượt giữa các đầu dây. Hai đầu dây có giá trị điện trở sẽ thuộc cùng một cuộn dây.

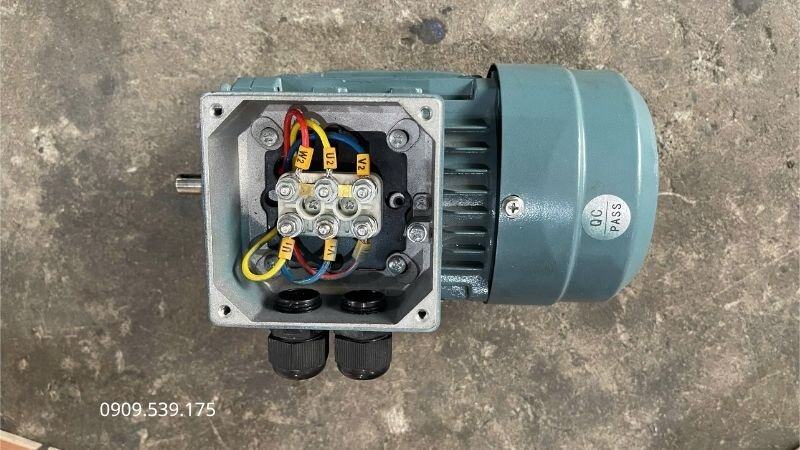

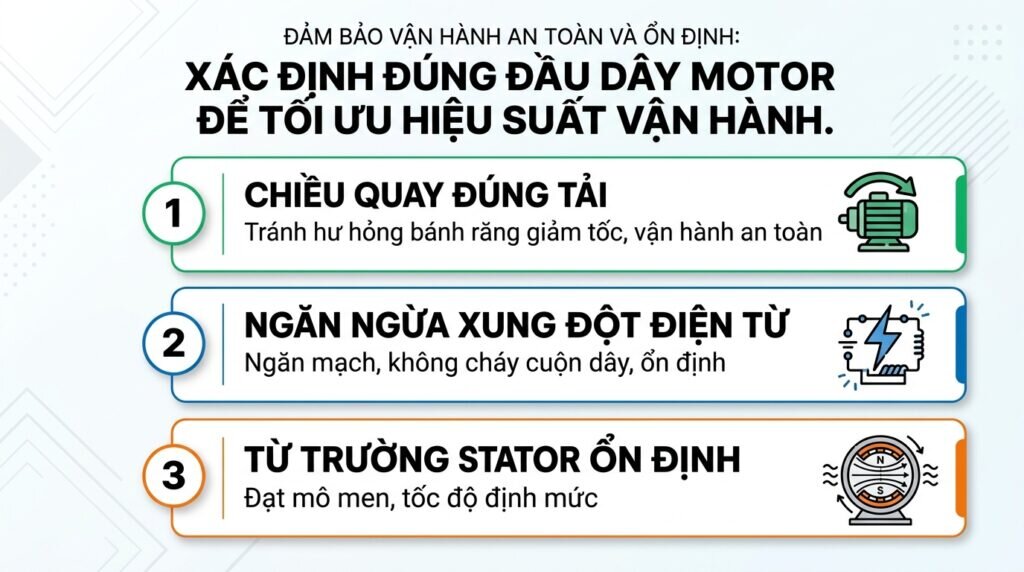

Việc xác định đúng đầu dây giúp động cơ quay đúng chiều, đạt công suất thiết kế, hạn chế đấu nhầm pha, tránh quá dòng và giảm nguy cơ cháy cuộn dây.
Phải ngắt hoàn toàn nguồn điện, không để các đầu dây chạm nhau hoặc chạm vào vỏ động cơ để đảm bảo an toàn và kết quả đo chính xác.
Có. Đồng hồ vạn năng giúp xác định các cặp cuộn dây. Khi kết hợp với pin 1.5V, bạn có thể kiểm tra thêm cực tính của từng cuộn dây.
Việc xác định đúng đầu dây U1, V1, W1 – U2, V2, W2 là bước quan trọng trước khi đấu nối động cơ điện. Thực hiện đúng quy trình phân nhóm cuộn dây, kiểm tra cực tính bằng pin và đồng hồ vạn năng, sau đó đánh dấu theo đúng quy ước sẽ giúp động cơ hoạt động đúng chiều quay, đạt mô men và tốc độ theo tiêu chuẩn, đồng thời hạn chế các sự cố như đấu nhầm pha, chập cuộn dây hoặc quá dòng.
