Khi biến tần LS báo lỗi giữa lúc vận hành, cần biết mã đó nghĩa gì và có tự xử được không trước khi reset. Phần lớn lỗi biến tần liên quan đến dòng điện, điện áp, tải motor hoặc dây đấu nối. Bài này gom bảng mã lỗi biến tần LS thường gặp, ký hiệu khác nhau theo dòng iG5A, G100, S100, H100, kèm nguyên nhân và cách khắc phục. Với máy mới lắp, thông số nhập sai ngay từ đầu là nguyên nhân của phần lớn lỗi ở lần chạy thử, nên cài đặt biến tần LS đúng trình tự sẽ loại bỏ được hầu hết các mã lỗi bên dưới.

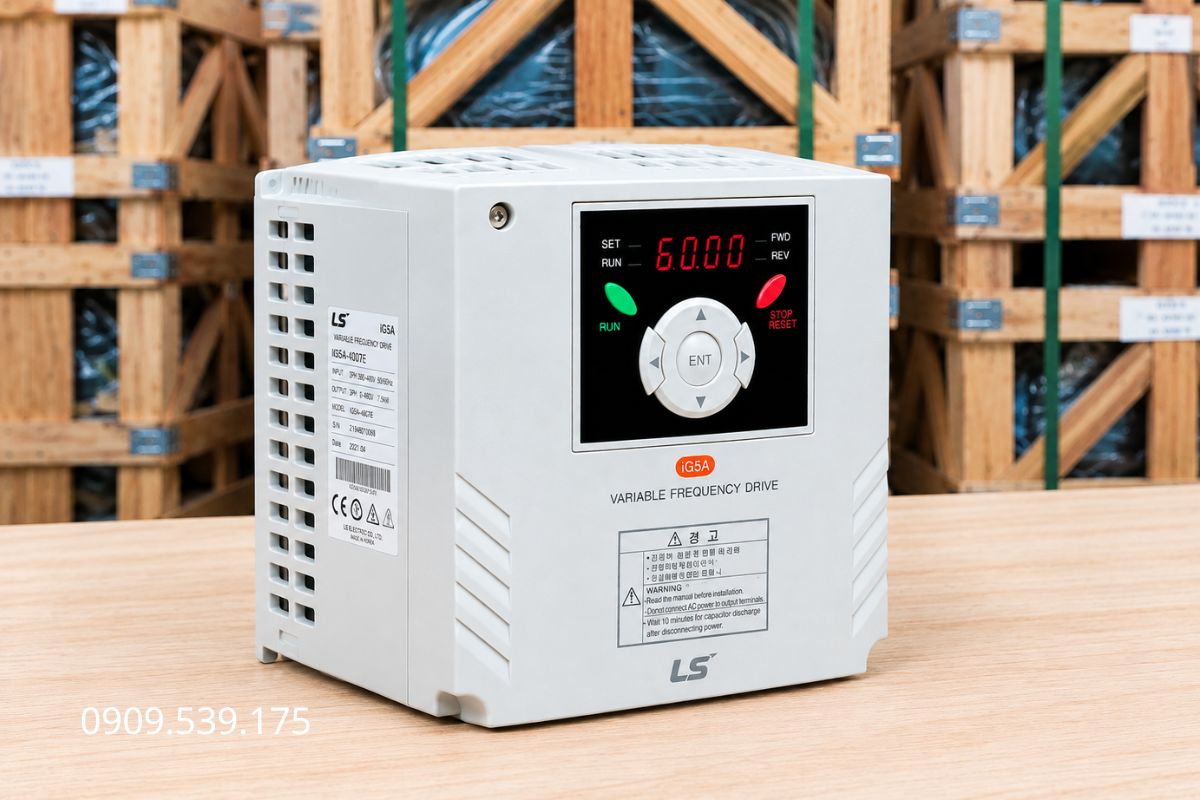

Mã lỗi biến tần LS là ký hiệu chữ hiện trên màn hình khi máy dừng bảo vệ, thường kết thúc bằng chữ t viết tắt cho Trip, ví dụ OCt, OVt, OLt. Cùng một loại lỗi nhưng cách viết có thể khác nhau giữa các dòng, nên khi tra cần đối chiếu đúng mã hiển thị với manual của model đang dùng.
Bảng dưới gom các mã lỗi biến tần LS phổ biến nhất cùng nguyên nhân và cách khắc phục, dùng chung cho phần lớn các dòng.
| Mã lỗi | Tên lỗi | Nguyên nhân chính | Cách khắc phục |
| OCT (OC) | Quá dòng | Motor kẹt, tải quá nặng, tăng tốc quá nhanh hoặc dây motor chạm chập | Kiểm tra tải, dây U, V, W và tăng thời gian tăng tốc |
| OVT (OV) | Quá áp | Điện áp nguồn cao hoặc motor giảm tốc quá nhanh | Kiểm tra nguồn, tăng thời gian giảm tốc, lắp điện trở xả nếu tải quán tính lớn |
| OLT (OL) | Quá tải | Motor làm việc quá tải trong thời gian dài | Giảm tải và kiểm tra dòng định mức motor |
| IOL | Quá tải biến tần | Dòng qua biến tần vượt ngưỡng cho phép | Kiểm tra tải, công suất biến tần và thời gian tăng tốc |
| OHT (OH) | Quá nhiệt | Biến tần nóng, quạt kém hoặc môi trường quá nóng | Kiểm tra quạt, khe thông gió và nhiệt độ nơi lắp |
| GFT (GF) | Chạm đất | Dây motor hoặc cuộn dây motor rò điện | Kiểm tra cách điện dây và motor |
| LUT (LV) | Thấp áp | Nguồn cấp không đủ hoặc bị sụt áp | Kiểm tra nguồn điện và các đầu nối |
| POT (PO) | Mất pha đầu ra | Một pha dây motor lỏng, đứt hoặc tiếp xúc kém | Kiểm tra lại dây U, V, W và các đầu nối |
Cùng một lỗi nhưng mã hiển thị đổi theo dòng, nên phải đọc đúng ký hiệu trên màn hình trước khi tra. Dưới đây là khác biệt hay gặp.
| Dòng | Ký hiệu mã lỗi tiêu biểu |
| S100 | OCt, OVt, OLt, GFt, LUt |
| G100 | OCt, OVt, OHt, POt, IPO, GFt |
| iG5A | Hiển thị theo bảng riêng của dòng iG5A, cần đối chiếu manual |
Vì cách viết khác nhau, khi tra lỗi luôn dựa vào mã thật trên màn hình và tài liệu của đúng model, không suy từ dòng khác sang.
Phần này đi sâu vào các họ lỗi hay gặp nhất trên biến tần LS, gồm nguyên nhân gốc và bước kiểm tra đầu tiên.

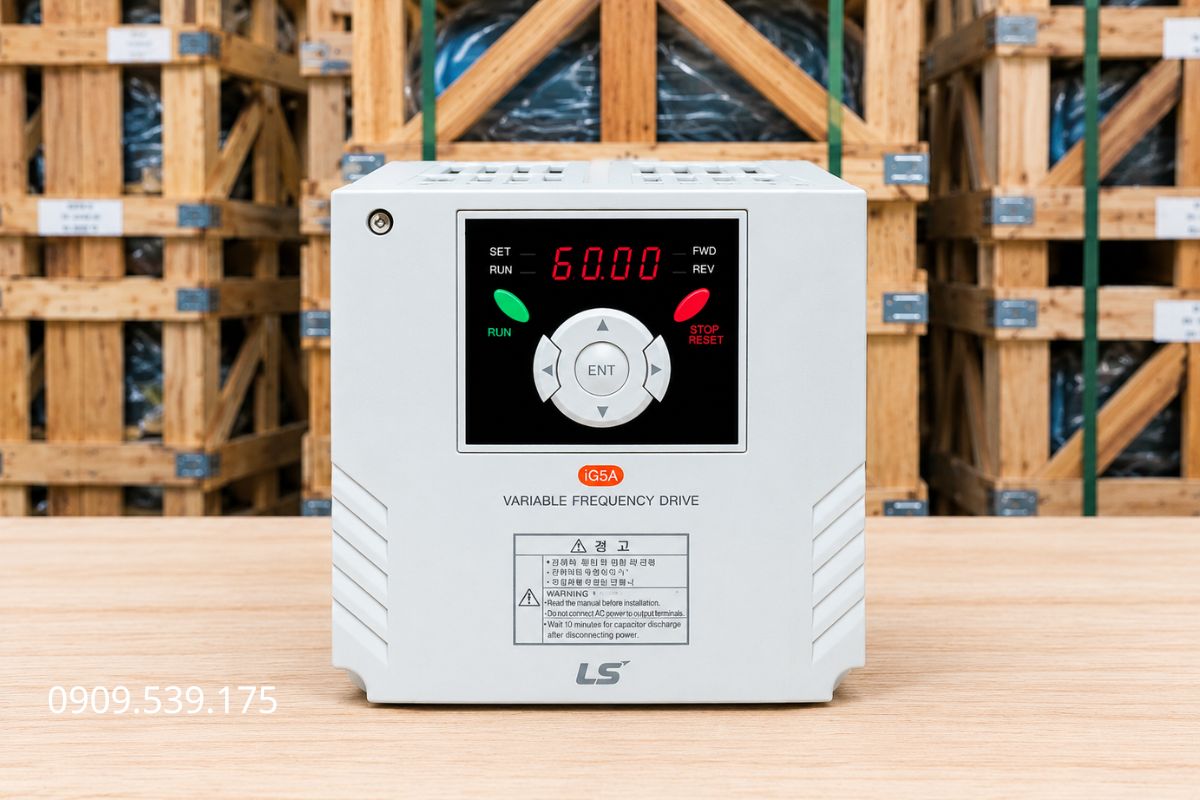

Lỗi quá dòng xảy ra khi dòng qua biến tần vượt ngưỡng, thường do tăng tốc quá nhanh, tải kẹt hoặc dây motor chạm chập. Trước tiên tăng thời gian tăng tốc, kiểm tra tải cơ khí có bị kẹt không, rồi đo cách điện ba dây U, V, W. Đây cũng là lỗi hay gặp nhất khi mới lắp máy.

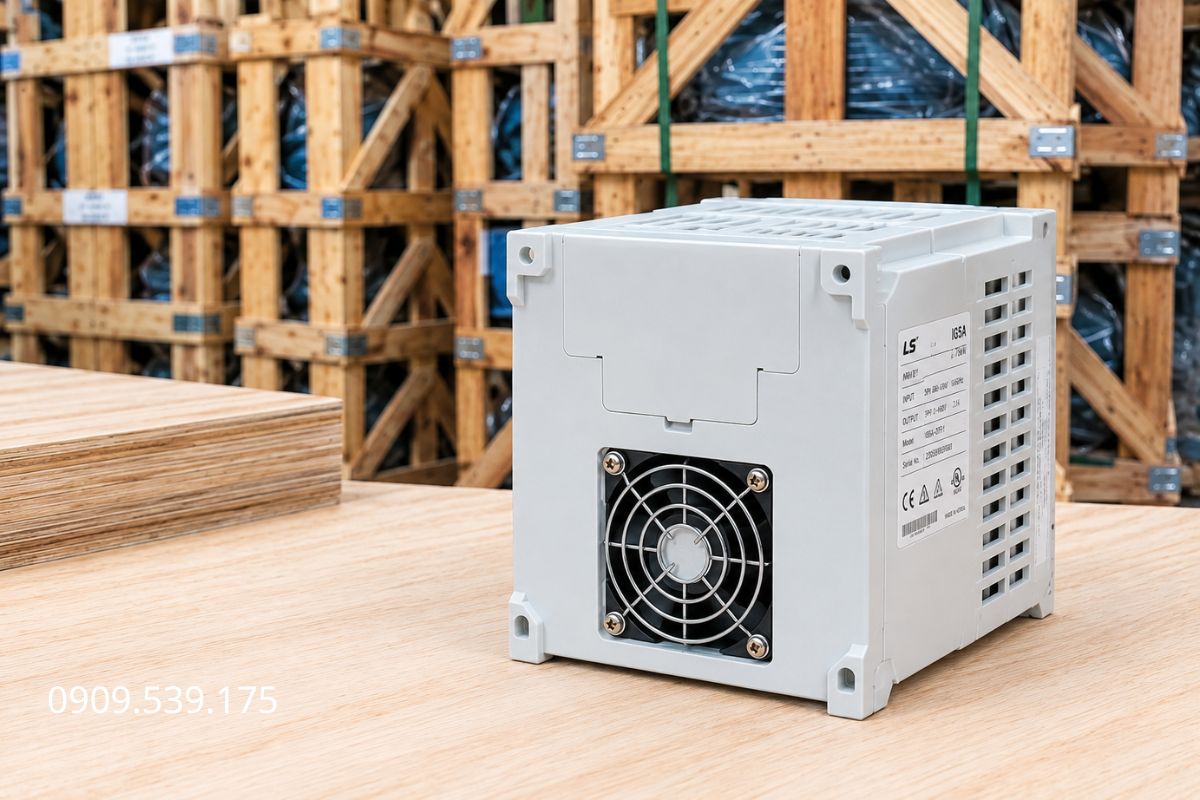

Lỗi quá áp thường xảy ra khi motor giảm tốc quá nhanh hoặc tải có quán tính lớn đẩy điện áp DC lên cao. Tăng thời gian giảm tốc để motor dừng êm, và với tải quán tính lớn cần lắp điện trở xả để tiêu tán năng lượng. Kiểm tra thêm điện áp nguồn có vượt định mức không.

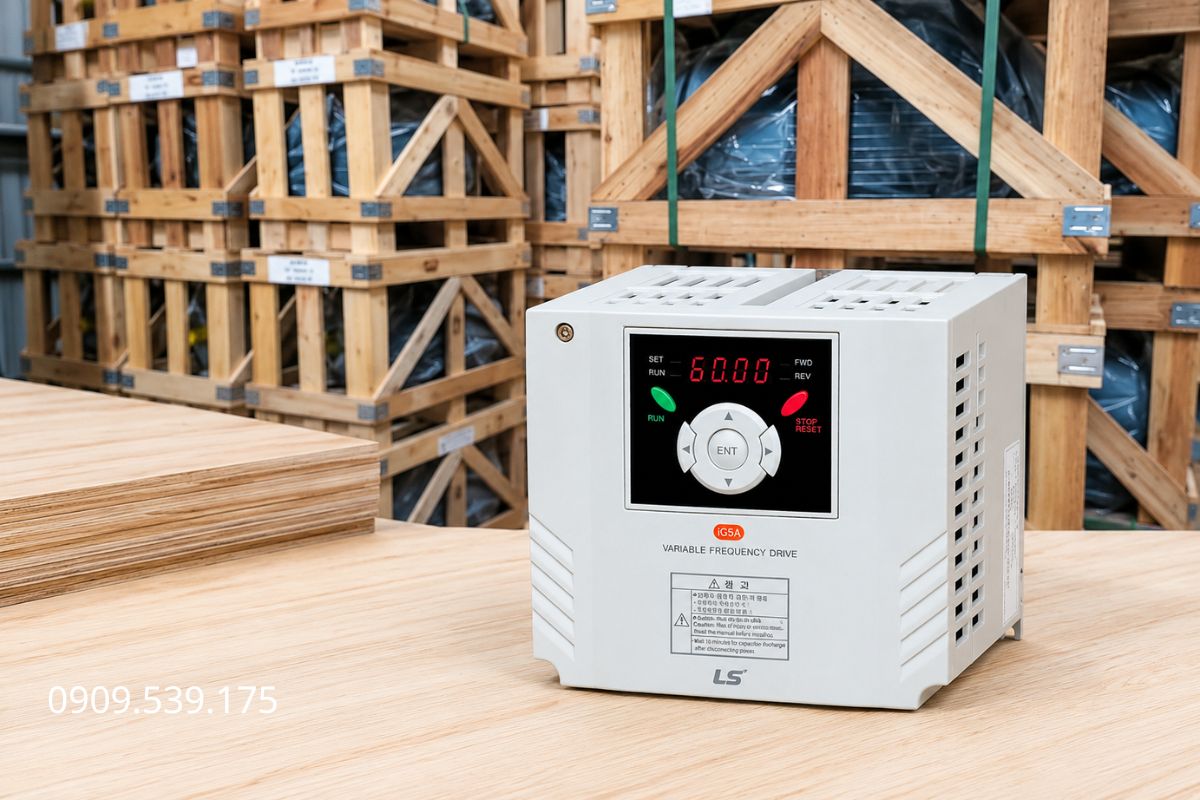

Lỗi quá tải xảy ra khi tải thực lớn hơn khả năng của motor hoặc biến tần. OLT nghiêng về quá tải motor, còn IOL là quá tải bản thân biến tần. Kiểm tra công suất motor và dòng định mức đã nhập, giảm tải cơ khí, và xem biến tần có bị chọn thiếu công suất so với tải không.

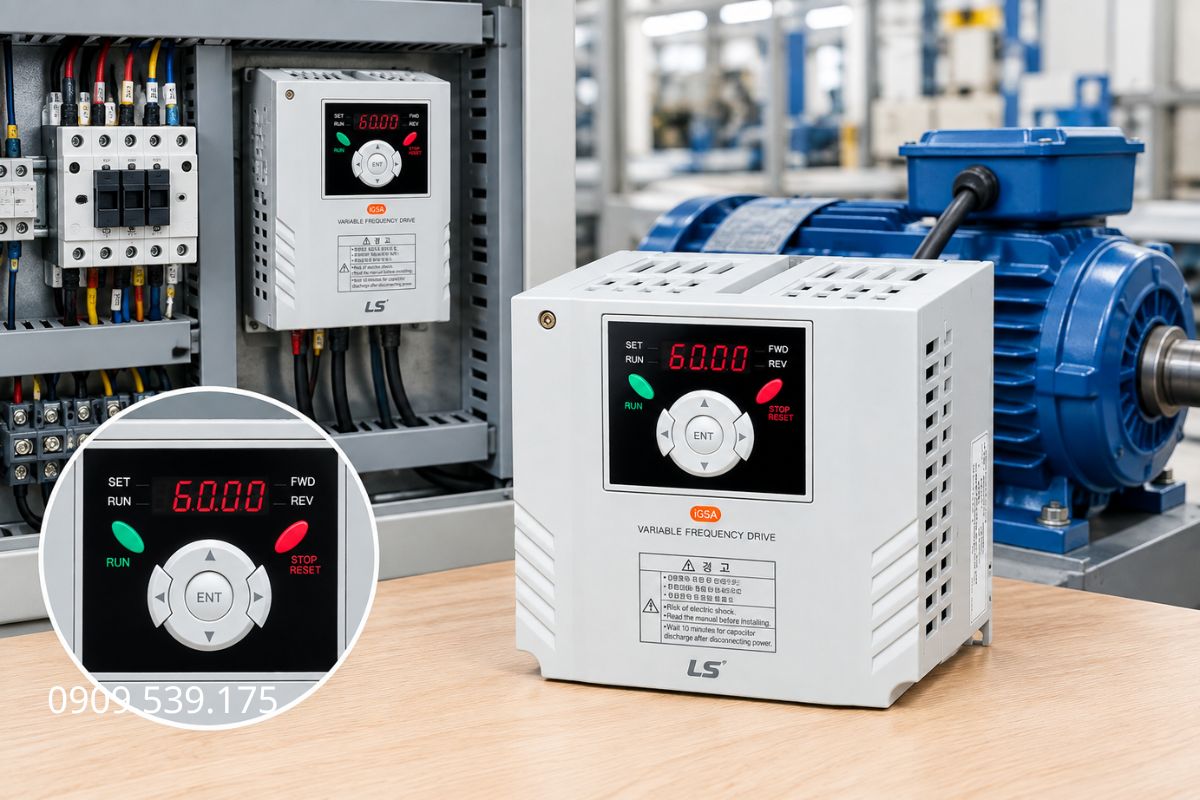

Lỗi chạm đất xảy ra khi dây điện hoặc cuộn dây motor rò xuống đất. Ngắt nguồn, đo cách điện dây motor và cuộn dây, kiểm tra các điểm nối có bị ẩm hoặc trầy vỏ không trước khi vận hành lại. Không reset và chạy tiếp khi chưa tìm ra điểm rò.
Lỗi thấp áp LUT do nguồn cấp sụt áp hoặc đầu nối lỏng, kiểm tra nguồn và siết lại terminal. Lỗi mất pha đầu ra POT do một pha dây motor lỏng, đứt hoặc tiếp xúc kém, kiểm tra lại ba dây U, V, W và các đầu nối.

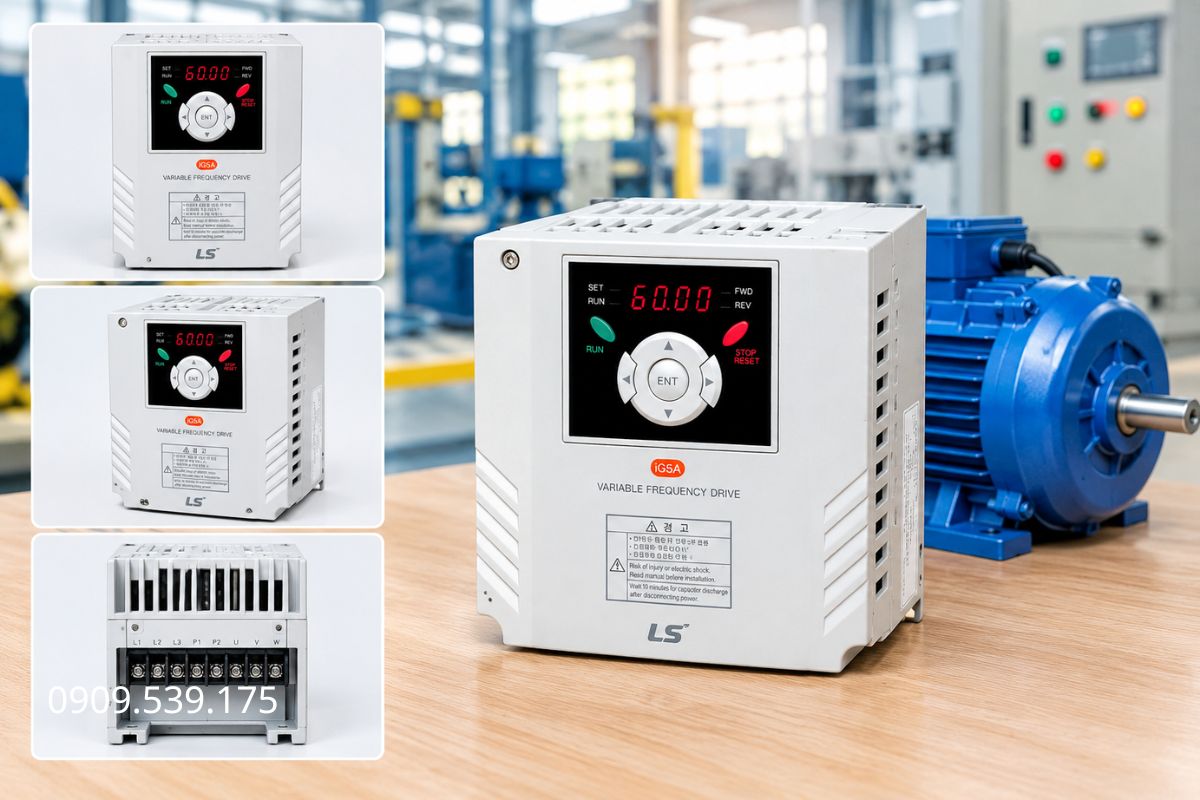

Sau khi đã khắc phục nguyên nhân, nhấn STOP hoặc RESET trên biến tần LS để xóa lỗi. Không reset liên tục hoặc chạy tiếp khi chưa xử lý xong, vì dễ làm hỏng nặng hơn.
Nếu cần đưa máy về mặc định để cài lại từ đầu, dùng chức năng khởi tạo thông số. Trên G100 dùng dr.93 Parameter Initialization, không thực hiện được khi máy đang chạy hoặc đang Trip. Trên S100, H100 và iG5A, làm theo chức năng khởi tạo trong manual đúng model. Sau khi reset, nhập lại thông số tem motor và kiểm tra nguồn lệnh chạy, nguồn tần số, thời gian tăng giảm tốc trước khi chạy thử.

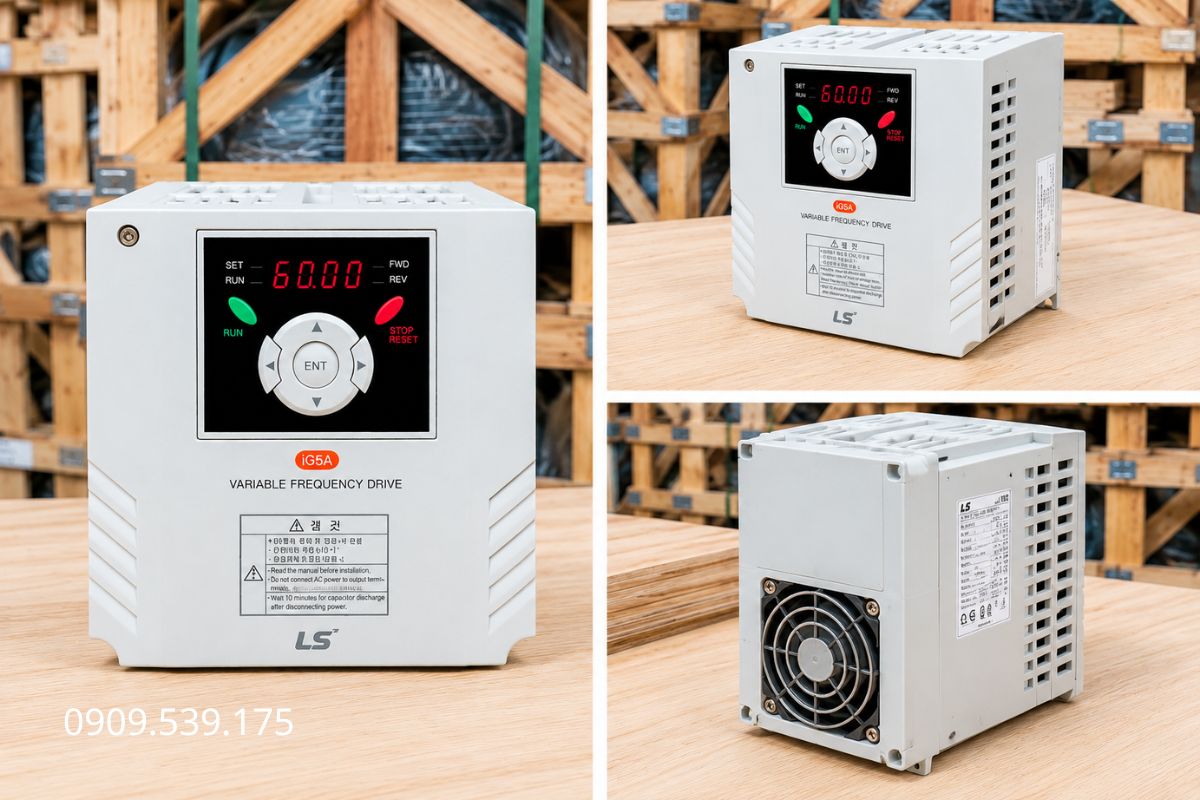

Một số lỗi tự xử lý được, một số cần đo kiểm và thay linh kiện. Lỗi LUT do sụt áp thoáng qua hoặc OLT do tải nặng tức thời thường tự chạy lại sau khi xử lý nguyên nhân. Ngược lại, lỗi GFT chạm đất, OCT lặp lại nhiều lần hoặc OHT do hỏng quạt cần đo kiểm kỹ và có thể phải thay linh kiện, nên gọi kỹ thuật nếu không có dụng cụ đo. Luôn ngắt nguồn và chờ tụ xả trước khi mở máy.
Lỗi OCT trên biến tần LS là gì?
OCT là lỗi quá dòng, xảy ra khi dòng qua biến tần vượt ngưỡng cho phép. Nguyên nhân hay gặp là tăng tốc quá nhanh, tải kẹt hoặc dây motor chạm chập. Cần tăng thời gian tăng tốc và kiểm tra tải, dây U, V, W.
Biến tần LS báo OVT phải làm sao?
OVT là lỗi quá áp, thường do motor giảm tốc quá nhanh hoặc tải quán tính lớn. Hãy tăng thời gian giảm tốc để motor dừng êm, kiểm tra điện áp nguồn, và lắp điện trở xả cho các tải quán tính lớn cần dừng nhanh.
Lỗi LUT thấp áp có tự hết không?
Lỗi LUT do sụt áp thoáng qua có thể tự hết khi nguồn ổn định trở lại. Nếu lỗi lặp lại, cần kiểm tra điện áp nguồn cấp, tiết diện dây và siết lại các đầu nối bị lỏng.
Biến tần LS báo ERR nghĩa là gì?
ERR thường là báo lỗi thao tác hoặc ghi thông số trên bàn phím, không phải lỗi công suất. Cần kiểm tra lại bước cài đặt hoặc kết nối bàn phím, và đối chiếu ý nghĩa chính xác trong manual của model đang dùng.
Mã lỗi biến tần LS iG5A và G100 có giống nhau không?
Không hoàn toàn. Cùng loại lỗi nhưng ký hiệu khác nhau, ví dụ G100 có thêm OHt, POt, IPO. Khi tra luôn đọc đúng mã trên màn hình và tài liệu của dòng đang dùng, không suy từ dòng khác.
Tra lỗi biến tần LS đi theo trình tự: đọc đúng mã trên màn hình, tra nguyên nhân gốc, phân loại tự sửa hay gọi thợ, rồi mới reset sau khi đã xử lý. Vì ký hiệu mã đổi theo dòng iG5A, G100, S100 và H100, luôn đối chiếu manual đúng model. Khi thiết bị hỏng nặng phải thay mới, công suất và điện áp của biến tần phải khớp với thông số trên tem motor.
